Казаков

Номер патента: 603093

Опубликовано: 15.04.1978

Авторы: Казаков, Силуков

МПК: H03B 3/04

Метки: синтезатор, цифровой, частот

...раэностную),которые поступают на делитель 4 с переменным коэФФициентом деления.В делителе 4 частота делителя до значения опорной частоты, поступающей на вхоц15 фазового детектора 5.5Возникакхдне в процессе работы уходычастоты первого и второго перестраиваемыхгенераторов 1 и 8 компенсируются но цепямуправления их. Условием синхронизма в синтезаторе является равенство частот на входах 8 и 15 фазового детектора б.Тбчность регулирования и динамика системавтоматического регулирования находится в,прямОЙ зависимости от коэффициента усиления.депи управления, Для линеаризованной систе- рмы ФАПЧ второго порядка частотнаа переца,точная функция разомкнутой системы равна-. и -й-., - -Мг.К КИния цепи регулирования,Отсюда ошибка регулирования, а...

Номер патента: 601544

Опубликовано: 05.04.1978

Авторы: Казаков, Караваев, Конторович, Кузьмин, Лялин, Рысин

МПК: F26B 17/10

Метки: агломерации, жидких, сушки

...8 сраспылцтельцымц соплами, направленнымивверх, осалительцый циклон 9 со шлюзовымзатвором 10 и выгрузной течкой 11, дополнительную форсуцку низкого давления 12 с распылительным соплом, направленным вниз,разгрузочное устройство 13 с затвором 14,амортизирующие пружины 15. Стрелками показапо направление входа и выхода сушильного агента.Установка работает следующим образом.)Кидкий материал подается в форсунки, размещенные в нижней части камеры 1, с факелом, направленным вверх, и распыливается ими в объеме камеры 1. Сушильный агент через устройства 2 подается в камеру 1, подхватывает образованные капли материала, обезвоживает их, транспортирует высушенные частицы в осадительный циклон 9, где отделяется от цих и выводится в атмосферу,...

Номер патента: 601205

Опубликовано: 05.04.1978

Авторы: Казаков, Погорелов, Яхимович

МПК: B65G 27/18

Метки: транспортер

...плоских пружин 8. Штанги 7 соединены между собой пальцамп 9, на которыенавешены кольца 10,Кольца 3 могут быть снабжены гибкимипглами 11, устраняющими относительноепроскальзызанпе детали б и кольца 3,Вместо кольца 3 могут быть установленыдва кольца 12 и 13, соединенные между собой пружиной сжатия 14, причем кольцо 12посажено на палец по ходовой ,посадке(фиг. 5).При включении дебалансного вибраторадебаланс 4, вращаясь, например, по часовойстрелке, создает центробежную силу, приводящую к тому, что конструкция начинает совершать круговые колебания также,по часовой стрелке. Такое же движение совершаютпальцы 2, в результате чвго центры колец 3начинают также вращаться по часовой стрелке вокруг пальцев 2, обкатываясь по их поверхности.В...

Номер патента: 599940

Опубликовано: 30.03.1978

Авторы: Болтин, Злотин, Казаков, Лунин, Червинский, Шварцман

МПК: B23K 13/00

Метки: высокочастотной, сварки, труб

...сварки, не треоуется остановок для смены поврежденных ферритных стержней, что существенно улучшает качество сварного соединения.1 ак как суспензия может быть подана внутрь полости трубной заготовки, имеющей весьма малые размеры, то предлагаемый способ может быть применен при сварке труб малого диаметра, исключающего возможность размещения внутри заготовки ферритного стержня,1 ем самым достигается улучшение качества сварного соединения и повышается производительность сварки,11 р и м е р, Экспериментальное опробование предлагаемого решения на действующем трубоэлектросварочном агрегате требует трудоемкой подготовительной работы и сопряжено с длительными простоями дорогостоящего оборудования. 11 оэтому проверка эффективности...

Номер патента: 599239

Опубликовано: 25.03.1978

Авторы: Казаков, Шихин

МПК: G01R 33/12

Метки: кольцеобразных, магнитных, образцов, характеристик

...измерений 12 . В известном устройстве не преду рены меры не повышению однородност магнитного поля в образце.599239 5 формула изобретения ИПИ Заказ 1404/37 Тираж 1112 Подписное филиал ППП Патент, г. Ужгород, ул. Проек С целью повь 1 шения точности измерений в устройство для измерения магнитных характеристик материалов коль"цеобразных образцов, содержащее намагничивающую и измерительную обмотки,индикатор, введено два полых идентичных цилиндра из немагнитного материала, уста)овленных соосно с зазороммежду их торцами и охваченных намагничивающей обмоткой, соединенной сними последовательно-согласно,при этомчисло витков намагничивающей обмотки)К Вгде М - внутренний радиус цилиндров;наружный радиус цилиндров.На чертеже дана схема...

Номер патента: 599185

Опубликовано: 25.03.1978

Авторы: Богловский, Велков, Власик, Казаков, Каленик, Постникова

МПК: G01N 1/10

Метки: жидкости, отбора, проб

...поворота, состоящего из каретки 2, подвешенной на тросе 3, и лебедки 4, направляющей 5 для перемещения каретки 2 с верхним 6 и нижним 7 упорами, ко- омысла 8, прикрепленногок каретке 2 с помощью оси О, подвижного стержнятолкателя 10, пружины 11, обеспечивающей определенное положение коромысла 8, и накопителя 12: пробы, имеющего отсеки,Пробоотборные трубки могут быть соединены трубкой 13, отверстие которой перекрывается коромыслом 8, снабженным аластичной прокладкой 1 4 для герметичного перекрывания отверстия, Для остановки привода предусмотрен выключатель 15, а для поворота его направляющая 5 может быть выполнена дугообразной в верхней частнеПробоотборные трубки могут иметь дли ну,равную высоте опробуемого потока жидкости.Устройство...

Номер патента: 599125

Опубликовано: 25.03.1978

Авторы: Казаков, Лучин, Снопов

МПК: F16J 15/44

Метки: уплотнение, щелевое

...внутренней расточки втулки выполненаакспентричной по отношению к поверхностименьшегодиаметра.На чертеже изображено предлагаемоеустройство. 1 Шелевое уплотнение по аат. св. Ж 388 157 вщ о т п и ч р ю ш е е с я тем, что, с Оель изобретения - повышение несущейспособности. 3Уплотнение содержит втулку 1, расположенную на вану 2 с Визором н вейимода ствукяцую своей торцовой поверхностью с поверхностью корпуса 3, Втулка может быть закреплена в корпусе, например, штттфтом 4 который, однако, не должен препятствовать ее осевому и радиальному перемепвению. Внутренняя расточка втулки выполнена стущ пенчатой и имеет два участка. Поверхность 5 одного из участков имеет больший диа-. метр, а поверхность 6 другого меньший.Поверхность 5 эксцентрична...

Номер патента: 598104

Опубликовано: 15.03.1978

Авторы: Казаков, Сбитнев, Шахнин, Шингарев

МПК: G01R 33/00

Метки: коэффициента, размагничивания

...сооВетствуеощих скачкам Баркгаузеца. Действительно, в результате скачкообразного 11 злЕедеЕдеця60 цама Инчоности В изм рительной обмотке РВИНОГО РЕЕ 6 РЯЗОВЕЕЦИЯ. ЦЯВОДЦТСЯ )Д( фатее сЕи Д(9 Не;е)к д-, - Б ан (4)уч.тол того, что анряжеццость 11 а 11 еЕГни" чивающего поля изменяется па лицейцому закону Я = А 1 ныражешее (4) можно предстйВиь В еиЕдее(1) = с -ц -3 ЭГде О - постоя 11 ая измерительной облотки,С-постоянная, зависящая от скорости злеен 1 я напряженности цамагцичивающего поля.Такил 1 образом, 11 адеае ничеццость обусловленную скачкообразными изменениями, це трудно определить, как где еее - текущее число скачков БаркгаузеЕ 1 а ее- длительность кго скачка;6, Ь) - переменная составляющая ЭДС,наводимой в измерительной обмотке...

Номер патента: 598068

Опубликовано: 15.03.1978

Авторы: Казаков, Лепихов, Сафронов, Шмарьян

МПК: G06F 17/18, G06G 7/52

Метки: амплитудно-временной, анализатор

...генератор 6 импульсов, дешифра тор 7, преобразоватепь код - анапог 8 инакопители 9-1 - 9-л, информации, Выход генератора импульсов через управляемые вентили 3 и 4 соединен с прямым, реверсивным,входами счетчика 5 импульсов, одни из выходов которого через дешифратор 7 соедияейы с накопителями 9 1 - 9- а другиечерез преобразователь од- аналог 8 - свходом амплитудного компаратора 2, Прямой и реверсивный выходы - компаратора 20соединены с управляющими входами вентилей 3 и 4, а его другой вход подключенк выходу источника 1 эпектрических сигналов,Работает анапизатор спедующим образом,При подаче на вход компаратора 2 входного сигнала, амплитуда которого возрастаеткомпаратор срабатывает и его выходной сигнал открывает управпяемый вентиль...

Номер патента: 597837

Опубликовано: 15.03.1978

Авторы: Брилинг, Доливец, Казаков, Романов

МПК: E21C 25/10

Метки: исполнительный, комбайна, орган, угольного

...постоянно в заданном положении с помощью те и,связывающей разделительный корпус с корпусом комбайна и образующей четырехзвенник с элементами исполнительного органаи корпусом комбайна.Иа фиг 1 изображен предлагаемый исполнительный орган, продольный разрез;на фиг 2 - схемаисполнительного органас тягой,Исполнительный орган включает ротор 1,шнек 2, разделительный корпус 3, редуктор 4, апланетарную передачу 5.Ротор имеет ковши 6 с кулачками 7 изубками 8 и жестко посажен на выходнойвал 9 редуктора. С внутренней стороны ротооа на осях размещены сателлиты 10.Ротор, являясь водилом планетарной передачи,передает вращающий момент на солнечное колесо 11, установленное на втулкешнека которая через подшипники 1 2 опирается на ступицу 13 ротора и...

Номер патента: 597548

Опубликовано: 15.03.1978

Авторы: Казаков, Поливцев, Русаков, Яхимович

МПК: B25B 21/00

Метки: разработки, резьбовых, сброса, сногопозиционное, соединений

...5, В трубахразмещены стержни 6, имеющие на нижнихконцах ключи 7 по форме завинчиваемойдетали (или лезвие отверткут), а на верхних концах стержней жестко закрепленымаховики 8, опиравшиеся по образующим навнутренние поверхности чашек 4, присоеди 20 ненных к трубам 3,Трубы 3 жестко связаны в один блок9, который присоединен к корпусу 1 посредством шарового шарнира 10, Собираемый узел состоит иэ винтов (болтов) 11И крышки 12 и корпусной детали 13, Работает устройство следующим обрезом.Корпусная детапь 13, собранная скрышкой 1 2, подводится в рабочую зону" устройства так, чтобы резьбовые отверстия у в детали 13 распопагались напротив соответствующих труб. Затем в трубы по подводящим лоткам 14 поступают по одному винты 11. Наних опускаются...

Номер патента: 597519

Опубликовано: 15.03.1978

Авторы: Казаков, Каленик, Мосина, Фатеев

МПК: B23K 9/04

Метки: автоматической, двоякой, кривизны, наплавки, поверхностью

...4 подьема стола установлен на дополнитель- д 5 ном столе 5, который приводится в движение механизмом 6 поворота. Нормально к наплавляемой поверхности иэделии 3 установлена наплавочная головка 7, совершающая возвратно-поступательное движение Ю с помощью механизма 8. Основание кокиля 2 подвешено на осях 9 относительно основного стола 3., при этом одна иэ осей связана с червячным валом 10, на котором закреплена звездочка 1 1, восходящая 25 периодически и зацепление с подпружиненным упором 12, установленным на основании13.Такая конструктивная связь позволяетЗО автоматически устанавливать наплавочиую головку 7 нормально к наплавляемой по верхности иэделия 3 с поверхностью двоякой кривизны.Устройство работает следующим образом Изделие 3...

Номер патента: 595703

Опубликовано: 28.02.1978

Авторы: Баскарев, Грузинцев, Зюзин, Казаков, Касаткин, Левин

МПК: G05B 11/18

Метки: пневмопривода, позиционирования

...пневмоцилипдра осуществляется на одном проме(точном упоре и возможно лишь в одной промежуточной то(е.1-1 едостаток известного устройства в том, что оно имеет малое число точек позиционирования, это ограничивает его техологическс озхо(остг,По технической сущности и достигаемому при использовании результату наиболее близким к предлагаемому является устройство для позиционирования пневмопривода, содержащее пневмоцилиндр, шток которого соединен с датчиком обратной связи, выходом подклочснным к блоку задания программы, соединенному с входами распределителя, выходы которого подключены к полостям пнев(51) М, Кл,з С 05 В 11/181 15 В 9,07Типприииь ир. Сапуиова,. 2 в полости камеры 10, выполненной в корпусе пищ)моцилиидра.В ыхо цы р аспрсдсл итсл...

Номер патента: 595100

Опубликовано: 28.02.1978

Авторы: Казаков, Сергеев

МПК: B23K 19/00

Метки: диффузионной, разнородных, сварки

...оолее тугоплавкого материала, а другую прц температуре, равноц 0,3 - 0,5 температу ры плавления менее тугоплавкого материала.Дальнейшее охлаждение до температуры 30 - 50 С осуществляют как под давлением, так ц без него.ВыборЗО лений, со конкретны.; величин дельных давответстыющцх определсццоц темпеКорректор В. Петрова Редактор Т. Морозова Заказ 36/12 Цз 1,о 25 Тираж 1263 НПО Государственного комитета Совета Министров СССР по делам пзобретеннй и открытий 113035, Москва, Ж, Раушская наб., д. 45Подппснос Типография, пр. Сапунова, 2 ратуре в процессе охлаждения производится по уравнениям теории упругости.11 апряжепия, возникающие в слоях материала прп охлаждении, рассчитываются через деформации в контакте материалов.Удельное давление,...

Номер патента: 593131

Опубликовано: 15.02.1978

Авторы: Казаков, Селезнев, Чернокоз, Чистяков

МПК: G01N 27/72

Метки: датчик, магнитоиндукционный

...измерения кратковременных скачков индукции путем исключения влияния нелинейности магнитной проницаемости датчика.Это достигается тем, что предлагаемый датчик содержит цепь отрицательной обратной 10 связи по низкой частоте, включенную междудатчиком Холла и компенсационной обмоткой потенциометра.На предлагаемом чертеже представленасхема описываемого устройства.15 Магнптоиндукционный датчик состоит изП-образного сердечника 1, в теле которого расположен датчик Холла 2, измерительной 3 и компенсационной 4 обмоток, цепи 5 отрицательной обратной связи по низкой частоте.20 Принцип работы датчика заключается вследующем. С преобразователя Холла сигнал, пропорциональный магнитному потоку, ответвляющемуся от образца по сердечнику...

Номер патента: 592545

Опубликовано: 15.02.1978

Авторы: Бамунэр, Казаков, Свидовский, Стрельников, Филиппов

МПК: B23K 13/00

Метки: высокочасточной, процесса, сварки

...заготовки .по предлагаемому способу на подвижный валок сварочного калибра с постоянным давлением осадки дополнительно воздействуют усилием, 5 пропорциональным сигналу изменения толщины заготовки.Изменение мощности источника питанияпроизводят в соответствии с разностью сигналов, характеризующих положение подвижного сварочного валка. Сигнал от заданного положения сварочного валка, характеризующий установленный режим сварщики, сравнивают с сигналом, пропорциональным отклонению валка от исходного положения, характеризующим текущий режим сварки. Результат сравнения этих сигналов используют для управления мощностью источника, питания. Внешнее усилие, взаимодействующее на подвижный сварочный валок, изменяют в соответствии с разностью сигналов...

Номер патента: 591893

Опубликовано: 05.02.1978

Авторы: Казаков, Моргунов

МПК: G07C 15/00

Метки: генератор, процесса, случайного

...на сумматор 5, что приводит к повышению точности установки функции распределения и сокрашению времени установки. С выхода блока центрирования 2 сигнал поступает на вход преобразователя 3, с выхода которого подается на сигнальный вход умножителя 4. Сигнал с выхода умножителя 4 подается на один из входов сумматора 5, на выходе которого получаем процесс с заданной функцией распределения. На управляющий вход умножителя 4 и другой вход сумматора 5 подаются опорные напряжения с выхода блока 6 опорных напряжений. Введение умножителя 4 вместо усилителя позволяет автоматически поддерживать установленную форму функции распределения, а следовательно, и точность установки за счет автоматического изменения коэффициента передачи (мощности выходного...

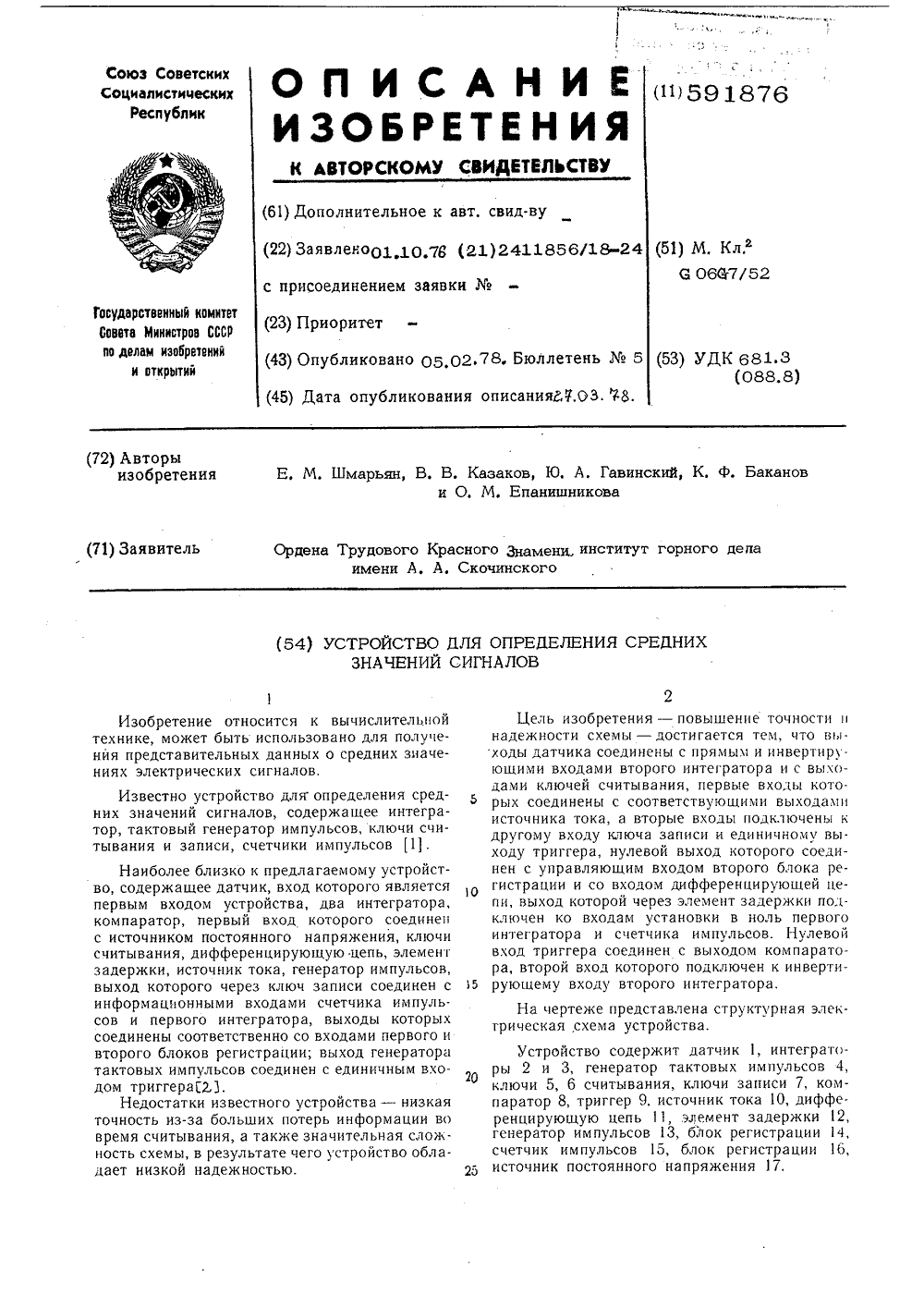

Номер патента: 591876

Опубликовано: 05.02.1978

Авторы: Баканов, Гавинский, Епанишникова, Казаков, Шмарьян

МПК: G06G 7/52

Метки: значений, сигналов, средних

...триггера 9 соединен с управляющими входами ключей записи 7 и считывания 5 и 6, второй - через дифференцирующую цепь 11 и элемент задержки 12 - со входами уставки в нуль интегратора 2 и счетчика 15 импульсов и непосредственно - с управляющим входом блока 16.С датчика 1 (через балластный резистор) сигнал поступает на интегратор 3, количество вещества, перенесенное в нем с одного электрода на другой, пропорционально интегральному значению нагрузки за выбранное время, определяемое генератором тактовых импульсов 4,Импульс напряжения, снимаемый с выхода генератора 4, поступает на один из входов триггера 9. Последний опрокидывается, в результате чего ключи 5 и 6 считывания и ключи 7 записи открываются. С этого момента через интегратор 3...

Номер патента: 591858

Опубликовано: 05.02.1978

Авторы: Волгин, Казаков

МПК: G06F 9/06

Метки: логическое

...в управляющий сигнал, подаваемый на соответствующий элемент И 8 - 11. Одновременно сигнал инвертирования входной переменной подается в логический блок 16 на управляющий вход элемента НЕ 13, формирователь 24 формирует синхроимпульс, Входные переменные, закодированные цифрами 0 и 1, поступают на входы 27, 28 элементов И 5, системы обегающего контроля или непосредственно с датчиков.Наряду с входными переменными на вход 29 элемента И 3 подается сигнал с выхода 30 реле времени 17, на вход 31 элемента И 4 - с выхода 32 элемента памяти 18, а на вход элемента И 7 - с выхода логического блока 16. По сигналу с дешифратора команд 2 открывается один из входных элементов И 3 - 7, и входная переменная через элемент ИЛИ 12 и элемент НЕ 13...

Номер патента: 591203

Опубликовано: 05.02.1978

Авторы: Волгин, Казаков, Караваев, Кузин, Лялин, Назаров

МПК: B01D 31/00

Метки: вязкой, жидкости, пищевой, ультрафильтрации

...при помощи колец 17. Отверстия 18 пере крывают при вращении всю.плошадь, фильтрующих элементов. Толщина дисхоэой перьгородки 18 составляет 1/400-1/1000, в предпочтительно 1/600 от диаметра филь.трувщих мембран 12, 13, а суммарная площадь отверстий 7% от площади фильтрующих элементов 11. Отверстия 18 выполнены прямоугольными, однако они могут иметь любую форму. 1 йембраны 12, 13 изготовлены из мелкопористого филь трующего материала на основе металлокерамических пористых пластин,Установка работает следующим образом, Исходная жидкость через штуцер 7 поступает внутрь установки и часть ее, обогащенная одним из компонентрв (фильтрат), проникает через мембраны 12 и 13 внутрь каждого фильтрующего элемента 11, Затем она вдоль сетки 14 доходит до...

Номер патента: 590629

Опубликовано: 30.01.1978

Авторы: Горохов, Казаков, Рынейский, Эдельман

МПК: G01M 3/06

Метки: герметичности

...частично заполненный кидкостыо, и трубку с му.ндштуком на конце, погруженным в жидкость, соединяемую с испытуемым изделием.Однако это устройство обладает малой производительностью и точностью контроля величины утечки, которая определяется по количест(ву пузырьков, вытекающих из мундштука в течение заданного времени, а количество газа в пу(зырьке зависит от величины атмосферного давления. Наиболее близким к изобретению является устройство для контроля ге(рметичности, со,- держащее герметичный прозрачный,сосуд с жидкостьювнутренняя полость которого соединена с вакуум-насосом, и трубку с капилляром на конце, погруженным в жидкость, соединяемую с испытуемым изделием.Однако такое устройство также обладает малой производительностью и...

Номер патента: 589307

Опубликовано: 25.01.1978

Авторы: Казаков, Каплюк, Пучков

МПК: D04H 17/10

Метки: валки, валяной, жидкостной, обуви, основы

...пластин10, при этом их задние кромки 11 смещены по радиусу относительно передних кромок 12 к центру барабана с образованиемдополнительных люков для основы. Пластины 10 жестко прикреплены к боковинам13. На внутренней поверхности рара%на,установлеаа гребни 14 в виде ребер жесткости, служащие для перемешивания и упло 1пения основы, К наружным поверхностямдугообразаюх пластин 10 прикреплены толатели 15 для выгрузки основы, а к боковинам 13 барабана полуоси 16 и 17.Барабан приводится во вращение от реверсивного мектродвигателя 18 через редуктор 19. Температура жидкостного раствора. 10контролируется термопарой. 20,Во время работы откидывают крышку 2, оставляя крышку 3 закрытой. Через открытый загрузочный люк загружают основу валяной обуви и...

Номер патента: 589209

Опубликовано: 25.01.1978

Авторы: Казаков, Павлов, Потоцкий, Сушко, Тарасевич, Тертых, Хабер, Хома, Чуйко

МПК: C01G 1/02

Метки: высокодисперсных, металлов, окислов

...близок к предлагаемому изобретению способ получения высокодисперсных окислов металлов, включающий гидролиз твердыххлоридов металлов парами воды при 300 -100 С. Полученные окислы моноднсперсны иимеют удельную поверхность до 100 мег 3).Недостатки способа - относительно низкаядисперсность .конечного продукта и невозможность регулирования степени дисперсности.Цель изобретения - повышение степенидисперсности конечного продукта и обеспечениевозможности ее регулирования.Это достигается благодаря тому, что осуществляют контактирование паров исходных 2 ВЫСОКОДИСПЕРСНЫХ ОКИСЛОВТАЛЛОВФормула изобретения Составитель Г, Вронская .Текред О. Луговая Корректор А, Гриценко Тираж 6 Я ПОЛИСИОЕ Редактор Т. ЗубковаЗаказ 330/16 ЦНИИПИ...

Номер патента: 588086

Опубликовано: 15.01.1978

Авторы: Исаев, Казаков, Ломоносов, Морозов, Осипов

МПК: B23K 19/00

Метки: диффузионную, поверхностей, подготовки, сварку

...осуществляют многократно и после каждого цикла нагрева детали охлаждают до разрушения иудаления окисной пленки.Сущность способа поясняется чертеком.Подготавливаемые под сварку детали 1 устанавливают в сварочной камере и последостижения необходимого разрежения нагревают до температуры сварки, составляющей(0,7 - 0,8) материала наиболее легкоплавкойдетали, после чего производят охлаждение10 при помощи теплообменника 2.В результате многократного повторенияцикла нагрев - охлаждение - нагрев происходит механическое разрушение окиснойпленки на поверхности детали за счет разницы коэффициентов термического расширенияпленки и материала детали, а затем осуществляют сварку по обычно принятой технологии.П р и м е р, Образцы из Ст 3 предваритель 20...

Номер патента: 587477

Опубликовано: 05.01.1978

Авторы: Казаков, Лепихов, Сафонов, Шмарьян

МПК: G07C 3/10

Метки: машин, ресурса

...точнопредсказания ресурса устройствола.Цельшение т т гружении машины с выхода даимается сигнал, характери4 587477 формула изобретения Составитель Н.БагановаДЫюввва.Ха "ДЩ " Щ - ф ЩЗаказ 138/38 Тираж 729 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035 Москва ЖРа шская наб. . 4 5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 зующий эту нагрузку. Этот сигнал по-.ступает на вход дифференциального анализатора 2, на одном из выходов которого появляется сигнал, характеризующийся площадью выброса эа кон кретный пороговый уровень анализатора. После функционального преобразования, например возведения в степень и умножения на постоянный коэффициентпостоянный коэффициент в каждом канале...

Номер патента: 587422

Опубликовано: 05.01.1978

Авторы: Блажков, Казаков, Кононенко, Попов, Шихин

МПК: G01R 33/12

Метки: магнитных, ферромагнетиков, характеристик

...в второй вход регистрирующего прибора подключен между средней точкой делителя и общей точкой резисторов.Сущность изобретения поясняется чертежом, нв котором представлена принцип ная схема.Устройство содержит источник 1 питания, делитель напряжения, выполненный на конденсаторах 2 и 3, намагничиваюшую обмотку 4 с образцом 5, измерительный резистор 6, компенсирующий резистор 7 и индикатор 8.Устройство работает следующим образом.Напряжение между средней точкой равноппечего депитеня напряжения конденсаторов 2 и 3 и заэем енной обшей точкой резисторови 7 рьностт 7 422 1, Авторское сиидетепьствоСССР.,451971 кп, 6 01 Я 33/14, 19(Э.2. Авторское свилетепьство СССР345460 кп. 601 М 33/12, 1972,Составитель М, КлыковРедвк гор /1, Курасона Гех 1...

Номер патента: 586919

Опубликовано: 05.01.1978

Авторы: Волгин, Казаков, Караваев, Лялин, Назаров

МПК: B01D 13/00

Метки: аппарат, вязких, жидкостей, ультрафильтрации

...полупроницвмых,метвллокеоамических мембран 12 и 13, соединенных попериметру и опирвюшихся на дренажный слой 1514, Один конец полого вала закреплен вглухом подшипнике 15, а пругой выходитчерез флвнец и сальниковое уплотнениенаружу. Между фильтруюшими элементами11 расположены перемешиваюшие устройства 16. Уплотнение фильтруюших элементов 11 осушествляется с помощью уплотцительных колец 17.Перемешиваюшие устройства 16 выполнены из пружинящей проволоки и представлят собой тонкие, имеющие длину, большуюрлпиусв внутренней полости .аппарата, стержни с одним концом, загнутым в виде коль-пд 18, надетого на полый вал 9, и другим,упирающимся в корпус таким образом, чтостержни изгибаются, образуя дуги. Конецстержня, упирающийся в корпус,...

Номер патента: 585936

Опубликовано: 30.12.1977

Авторы: Антонов, Гусев, Казаков, Ломоносов

МПК: B23K 19/00

Метки: диффузионной, процесса, сварки

...процесса диффузионной сварки, при котором усилие сварки 5определяют с помощью манометров по давлению масла или воздуха в системе привода давления 1,Известный способ не позволяет опредеистинное давление на детали, так как нетывает изменений механического трения вличных участках силового привода.Наиболее близким к изобретению по технической сущности и получаемому эффекту является способ контроля процесса диффузионной сварки преимущественно деталей из диэлектрических материалов, соединяемых черезметаллическую прокладку, при которомсварочное давление измеряют с помощью динамометров, установленных в цепи сдавливания 12.При использовании динамометров точностьизмерения сварочного давления может бытьнарушена заеданием скользящих частей...

Номер патента: 585504

Опубликовано: 25.12.1977

Авторы: Казаков, Коровин, Лепихов, Шмарьян

МПК: G06G 7/52

Метки: величины, математического, ожидания, процесса, сдвига, случайного

...импульсов 4, сумматоры 5, 6, блоки 7,8 степенного преобразования, интеграторы 9, 10, блок 1 1 вычисления отношения сигналов, блок 12 сравнения, блок 13 эталонного напряжения.Работа устройства основана на сравнениидинамических характеристик процесса с оши 2 екой математического ожидания. Исследуемыйсигнал со входа устройства поступает черезпопеременно управляемые с помощью триггера 3 и генератора 4 элементы И 1 и 2 навходы первого:умматора 5, где происходит 25алгебраическое, суммирование каждого текущего значения с последующим;=- После степенного преобразованйя,;например возведения в квадрат, блоком 7 и интегри .грирования блоком 9 напряжение поступает 30на второй вход блока 11 вычисления отноше ния сигналов,Одновременно анализируемое...

Номер патента: 585394

Опубликовано: 25.12.1977

Авторы: Азбукина, Бойчук, Гуппер, Казаков, Конторович, Лялин, Трофимчук

МПК: F28C 3/12

Метки: дисперсных, пневматическая, термообработки

...4 /и связаны винтовойкой Имеются также патрубок 6 для ввода продукта и газа и крышка 7, Витки отсеков 2 и 3 спирали выполнены с пере жимом 8 в виде восьмерки. Межцентровое расстояние участков канала, расположенных по разные стороны пережима, составляет 1,5-2,5 от их максимального радиуса. Ду ги окружностей витков зауженной части, очерченные максимальными радиусами, не должны пересекать линию центров.Установка работает следующим образом.Гаэовзвесь, содержащая обрабатываемый материал, поступает в пвтрубок 1, движется по правому отсеку 2 к центральной части аппарата, затем с помощью винтовой вставки 5 плавно, не меняя. направление потока на 1 противоположное, переходит в левый отсек 3, расположенный в смежной плоскости, и, продолжая...
