Истомин

Номер патента: 934081

Опубликовано: 07.06.1982

Авторы: Истомин, Яманин

МПК: F16F 15/10

Метки: демпфер, колебаний, крутильных

...колеса, валик 3 управления, установленное на нем управляющее колесо 4, взаимодействующее с сектором 1, и механизм поворота валика. Для ручной настройки фазы механизм поворота выполнен в виде жестко укрепленного на валике 3 маховичка 5 с градуированной шкалой и фиксатора 6 для валика. Для автоматической настройки фазы механизм поворота выполнен в виде профилированной рейки 7, устанавливаемой на объекте, шестерни 8, закрепленной на валике 3 управления, двух связанных между собой конической парой 9 валов 10 и 11, шестерни 12, установленной на валу 10 и взаимодействующей с шестерней 8, соединенного с валом 11 поводка 13 и связанного с последним толкателя 14 с возвратной пружиной 15 и роликом 16, взаимодействующим с профилированной рейкой...

Номер патента: 930233

Опубликовано: 23.05.1982

Авторы: Истомин, Куликов

МПК: G05B 11/01

Метки: системой, смазки

...импульсов, командный триггер 6, коммутатор 7, блок 8 сигнализации, второй генератор 9, блок 10 нагнетателей блок 11 питателей, блок 129г 2 контроля, датчики 13 - 13 и и 131-13 положения питателей, формирователи 141 - 14 и 14 - 14 д сигнальных им,пульсов, триггеры 15 - 151, памяти, второй формирователь 16 управляющих 1 ю импульсов.Устройство работает следующим образом. 4Первый генератор 1 выдает импульсы на счетчик 2 импульсов, который,пересчитав импульсы, выдает сигнална один из входов блока 4 совпадения,куда на второй вход подан сигнал свыхода задатчика 3 такта смазки, задающего ритм смазки,Сигналом с блока 4 совпадения через Формирователь 5 управляющих им-пульсов перебрасывается командныйтриггер 6 и выдает сигнал "1" накоммутатор 7,...

Номер патента: 927563

Опубликовано: 15.05.1982

Авторы: Галигузов, Истомин, Новиков, Райхел, Чуфаров

МПК: B30B 15/30

Метки: заготовок, линия, подачи, прессу, растаривания, цилиндрических

...13 имеет в верхней части отверстие 26 для ввода грузозахватного устройства 15, выполненного в виде несущего стержня, имеющего на одном конце проушину для навешивания на крюк грузоподъемного устройства, а на другом - зацепную головку 27 в виде усеченного конуса, обращенного вершиной вниз и имеющего верхний цилиндрический поясок.Линия .работает следующим образом. Поддоны 2 с деревянными ящиками 28, заполненными заготовками 29, устанавливаются автопогрузчиком 1 в зону действия двухплечевого консоль- но-поворотного крана 3. Ящик захватывают крышкой вниз клещевым захватом 4, двухплечевым консольноповоротным краном 3 снимают ящик с поддона 2 и устанавливают в загрузочную воронку 7 двухпильного станка 5 для растаривания слитков. Загрузочная...

Номер патента: 925445

Опубликовано: 07.05.1982

Авторы: Бацких, Иванников, Истомин, Хирин

МПК: B08B 13/00

Метки: ванна, каскадной, промывки

...17 ванны, причемстенки 18 и 19 карманов 3 и 6 имеют возможность вертикального перемещения иверхней кромкой шарнирно соединеныс поплавками 8, 9, 10 и 11.Система трубопроводов имеет трубопровод 20 для подачи моющей жидкостив обе части 6 и 7 ванны 1 с наливнымиклапанами 21, 22 и сливной трубопровод23 со сливными клапаяами 24 и 25,Ванна работает следующим образом. ОМоющая жидкость по трубопроводу 20и клапанами 21 и 22 заполняет обе части16 и 17 ванны 1. При этом клапан 24 части 16 ванны 1 закрыт, а клапан 25 части17 ванны 1 открыт. Часть 17 ванны заполняется до уровня верхних кромок подвижной 19 и неподвижной (на фигурахце показана) вертикальных стенок кармана 6, после чегго клапан 22 закрывается.Часть 16 ванны 1 заполняется выше уровня...

Номер патента: 923431

Опубликовано: 30.04.1982

Авторы: Арсеньев, Егоров, Истомин, Кириенко, Колчин, Ляменков, Орлов, Фурлетов

МПК: A01D 45/26

Метки: капусты, кочанов, отделения, примесей, растительных

...закрепленными по винтовой линии между эластичными пальцами и имеющими большую жесткость923и меньшую высоту по сравнению с последними.На фиг. 1 схематично изображеноустройство для отделения кочанов капусты от растительных примесей; нафиг, 2 - вид А на фиг, 1; на фиг.3 схема расположения шипов и пальцевна барабане.Устройство выполнено из транспорте.ра 1 с бесконечным полотном и бараба на 2, имеющего встречное вращениеотносительно направления движениярабочей ветви транспортера 1.Барабан 2 снабжен радиально закрепленными шипами 3 и эластичными 15пальцами ч, при этом шипы 3 выполненыимеющими большую жесткость и меньшуювысоту по сравнению с эластичнымипальцами ч и расположены по винтовойлинии между последними. Устройство 2 Осодержит также...

Номер патента: 920964

Опубликовано: 15.04.1982

Авторы: Истомин, Степанов

МПК: H02K 5/04

Метки: двойной, изоляцией, электрическая

...конусной илисферической формы, либо выступов подобной формы, Статор 4 имеет на торцовой части, ближе к внешней поверхности, отверстия 6, посредством которых обеспечивается его центровкачерез элементы 5 относительно осиротора 3, Изоляционные элементы 5должны иметь конфигурацию, соответ"ствующую конфигурации посадочных 30мест, выполненных на статоре Ъ корпусе (щитах) .Крепление частей 1 и 2 корпусаосуществляется посредством шпилек 7,шпильки 7 могут проходить как внут- з 5ри электрической машины через отверстия 6 в статоре 4 и отверстия в элементах 5, так и по внешней ее поверхности, при этом способ креплениястатора в корпусе машины при помощи 40 изоляционных элементов остается безизменения.При выполнении частей 1 и 2 корпуса...

Номер патента: 912961

Опубликовано: 15.03.1982

Авторы: Вагин, Истомин, Кирьяков

МПК: F16B 39/34

Метки: корпусе, резьбового, стопорения, элемента

...элемента на корпусе, содержащем стопорный элемент в виде пружинной проволоки, закрепленной на корпусе и размещенной в канавках резьбы резьбового элемента, пружино ная проволока выполнена в виде П-образной скобы, охватывающей концами резьбовой элемент с натягом с противоположных сторон.На концах резьбового элемента выполкольцевые канавки, у каждой из кох сторона, прилежащая к средней части бового элемента, выполнена со скосом.На чертеже схематически изображенопредлагаемое устройство.В устройстве П-образная скоба 1 уста новлена в прорези корпуса 2 так, что ееконцы охватывают с натягом с противоположных сторон резьбовой элемент 3, ввинченный в корпус 2, и расположены в канавках резьбы резьбового элемента 3. Такое912961 исполнение...

Номер патента: 902050

Опубликовано: 30.01.1982

Авторы: Алексеев, Истомин, Путистин, Стариков

МПК: G09B 9/00

Метки: промыслового, судна, судоводителя, тренажер

...форме на табло пульта 3 судоводителя, Вычислительноеустройство 1 по сигналам имитатора 4рельефа дна и промысловых объектов,по скорости и направлению движениясудна вычисляет текущие координатысудна и косяка в прямоугольной системе координат, которые .,подаются навходы первого координатографа 9 иблока 7 изменения масштаба. Первыйкоордипатограф 9 вычерчивает капланшете путь движения судна и косяка рыбы для анализа правильности25 30 35 40 45 50 55 4решения задачи после окончания еерешения,Кроме того, вычислительное устройство 1 производит вычисление координат косяка рыбы относительнокоординат судна в полярной системекоординат (курсовой угол косяка относительно судна, угол места, наклонную дальность до косяка и другие),которые...

Номер патента: 898605

Опубликовано: 15.01.1982

Авторы: Иванов, Истомин

МПК: H03K 7/02

Метки: импульсный, модулятор

...2 Д), а энергияИ , запасенная в емкости С ф линии 10Лффформирования, равнаЛфгде С =С +С +С - суммарная емЛФ 1 2.Икость линии 5формированиясостоящей изп ячеек.Веэ учета потерь в цепи зарядалинии формирования должно выполняться условие Ч 1,=ИЛф, откуда, учитываявыражение1), имеем(ящ " пф /СИз выражения (2 ) следует, что если -1 что всегда выполнимо,бто найрлжение на линии 6 формирова 1/ ЬС А 1ния всегда превышает напряжение Еисточника 1 питания и это условиеположено в основу работы импульсногомодулятора.В момент окончания заряда линии6 формирования напряжение О Ф на последней фиксируется зарядным диодом355, а энергия, запасенная в паразитных емкостях схемы ( емкость междуанодом второго диода и общей шиноймодулятора, междувитковая...

Номер патента: 898317

Опубликовано: 15.01.1982

Автор: Истомин

МПК: G01N 27/80

Метки: автоматический, коэрцитиметр

...3 уменьшается. Крутизна пилообразного напряжения на выходе инте 17 4гратора. уменьшается, в то времякак наклон обратной спинки петлигистерезиса, по которой следует размагничиваниедетали, увеличивается,Это связано с нелинейной зависимостью индукции от поля для ферромагнетиков и, следовательно, с разной скоростью изменения индукцииво времениМПараметры интегратора выбраны приэтом таким образом, что увеличениюкрутизны спинки петли гистерезиса -дЬсоответствует уменьшение нарастаниясс 1тока размагничивания. Скорость изменения индукции в детали - остаетсяас 11постоянной, что предотвращает появление нечетных гармоник в сигналеферрозонда и оказывает также стабилизирующее действие на контур автокомпенсации, Размагничивание детали следует по...

Номер патента: 898020

Опубликовано: 15.01.1982

Авторы: Булгаков, Евтенко, Закляков, Истомин, Козловский, Михеев, Сахаров, Семенов, Фрумин, Щербак

МПК: E04H 3/00

Метки: здание, круглое, плане

...выполнено вращающимся синхронно с краном, при этом секция покрытия под мостовой частью крана выполнена раз движной.На фиг.1 схематически изображенплан покрытия; на фиг.2 - разрез А"А на фиг,1; на фиг.3 - деталь карнизного узла.Здание круглое в плане, включаетмобильное покрытие из нетрансформируемой секции 1, трансформируемой (раз.4Формула изобретения Здание, круглое в плане, включающее мобильное покрытие из трансформируемых и нетрансформируемыхсекций, спертых на центральную опоруи на опоры, расположенные по периметру здания, о т л и ч а ю щ е ес я тем, что, с целью улучшения10 обслуживания технологических зонздания, последнее снабжено установленным снаружи его полукозловым радиальным краном, опертым мостовойчастью на центральную...

Номер патента: 897387

Опубликовано: 15.01.1982

Авторы: Десятов, Истомин, Каширин, Куимов, Муханов, Пушкарев, Рыжков, Сыч, Тарасова

МПК: B22C 9/04

Метки: выплавляемым, линия, литья, методом, механизированная, моделям, форм, электрофореза

...своейоси, поворот блоков на 45-90 от вертикали.Ванны 2, 4, б предназначены дляприготовлений и перемешивания суспенэии, в том числе для окунания Нванны 2, 4) и электрофоретического осаждения покрытий (ванна б) на поверхности блоков в процессе изготовленияформ. Перемешивающие устройства 10располагаются на днище ванн и обеспечивают равномерное перемешиваниесуспензий беэ застойных зон и завихрений, Приготовление суспензий дляпополнения уровня ванн в процессеработы централизовано.Пескосыпы 3, 5, 7 предназначеныдля получения кипящего слоя огнеупорного материала и обсыпки импокрытий после окунания.в суспензии.Релейно-контакгорная аппаратураи 2-программный механизм управления,расположены в шкафу 11. Время выдержки электрофореза, нанесения...

Номер патента: 892698

Опубликовано: 23.12.1981

Автор: Истомин

МПК: H03K 7/02

Метки: импульсный, модулятор

...с выхода генератора 14 запускающих импульсов поступают одновременно на вход синхронизатора 15 и элемент 16 задержки, С выхода синхронизатора 15 импульсы О 3 Г и 3 т 0 (фиг, 2 б и 2 в) поочередно выдаются на упрввпяющие электроды первого тиристора 2 и второго тиристора 9. Данные импульсы по времени совпадают с импульсом Ь запуска модулятора. При поступлении в момент времени на управляющий электрод первого тиристора 2 импульсе 0. (фиг, 2 в), последний открывается и по цепи - плюс источника питания 1, первый тиристор 2, зарядный конденсатор 4, второй диод 5, первичная обмотка 7 повышающего трансформатора 6 и минус источника питания 1 - протекает ток 1 т (фиг, 2 г). Этим током происходит заряд зарядного конденсатора 4 (фиг. 2 в) и...

Номер патента: 892203

Опубликовано: 23.12.1981

Авторы: Вильданова, Истомин, Михеев, Морозова, Филиппов, Чарикова

МПК: G01B 7/24

Метки: деформированного, напряженного, пластически, состояния

...в материале,то 20 полученный результат не дает точного представления об йх значении вовсем материале.нитного параметра материала используют коэрцитивную силу.Выбор коэрцитивной силы в качестве измеряемого параметра ведет к необходимости использовать в процессе измерения постоянные магнитные поля, порожденные всем материалом. Это исключает возможность появления поверхностчого эффекта и обеспечивает учет пластических деформаций по всему сечению материала детали.На фиг. 1 приведен график зависимости коэрцитивной силы от пластической деформации для закаленных и низкоотпущенных сталей; на фиг. 2 - то же, для закаленных и высокоотпущенных сталей.На Фиг. 1 обозначено: 1 - 45 Х,закалка, 2 - 23 СГМ, закалка 3 - 23 СГМ, закалка +...

Номер патента: 889331

Опубликовано: 15.12.1981

Авторы: Истомин, Кайгородов, Кризский

МПК: B23K 9/12

Метки: сварки, электрозаклепками

...рычагом, один конец которого взаимодействует со вторым торцом штока пневмокамеры, а на другом конце рычага закреплен прижимной ролик, дополнительно снабжено тормозным элементом, установленным внутри пружины подпружиненного рычага и выполненным в виде толкателя, одним концом опирающегося на рычаг, а другим - установленного с возможностью взаимодействия с катушкой для сварочной проволоки.На чертеже изображено устройство для сварки электрозаклепками.Устройство имеет корпус 1,в кото= ром смонтированы приводной 2 и прижимной 3 ролики, между которыми проходит сварочная проволока 4, сматываемая с катушки 5. Прижимной ролик 3 установлен на конце качающегося рычага 6, другой конец которого взаимодействует со штоком 7 пневмокамеры и тормозным...

Номер патента: 883873

Опубликовано: 23.11.1981

Авторы: Истомин, Куликов, Старов

МПК: G05B 19/418

Метки: линией, программного, формовочной

...12 контроля 50 и индикации, По сигналу пуска линии через генератор 1 циклов включается в работу логический блок 5 управления сборщиком и переключается счетчик 2, по сигналам которого через дешифратор 3 на блоке 4 контроля и индикации отображается его отсчет, а также подаются сигналы через третий де-. шифратор 15 на блок 16 управления и блок 17 привода формовочных блоков и обеспечивают изготовление Форм, а Я) их датчики в блоке 18 обеспечивают отображение работы механизмов в блоке 4 и переключение через дешифратор 15 (в зависимости от установленного режима) переключателем 14,Логический блок 5 включает блок 6привода сборщика и собирает в стопкуочередную форму до включения датчика 7, по сигналу которого отключается логический блок 5 и...

Номер патента: 882531

Опубликовано: 23.11.1981

Авторы: Абрамовская, Зубец, Истомин, Казанцев, Кураков, Чеголя

МПК: A62D 1/02

Метки: пенообразователя, пожаров, состав, тушения

...и представляет собой воднощелочной раствор гидролиэата белка оптимальной степени гидролиза с содержанием гидролизата 10-207, которыйнепосредственно может использоватьсядля приготовления пенообразователябез предварительного выделения гидролизата в чистом виде.Для приготовления белковых гидролизатов в качестве исходных продуктовмогут быть использованы биомасса дрожжевых микроорганизмов, выращенных науглеводородах нефти, природного газа,гидролизных продуктов, а также активный ил, являющиеся доступными, недорогими продуктами с широкой сырьевойбазой. В частности, сырьевой базой ак -тивного ила могут быть практически всепредприятия, имеющие систему биологической очистки сточных вод,Белковые гидролизаты микроорганизмов могут быть добавлены в...

Номер патента: 874495

Опубликовано: 23.10.1981

Авторы: Галигузов, Истомин, Новиков, Райхел, Чуфаров

МПК: B65D 88/02

Метки: контейнер

...8 находится кольцо 10, представляющее собой проушину для навешивания на крюк грузо- подъемного устройства. Вершина усеченного конуса головки 9 выполнена с закруглением. Расстояние между фигурным отверстием 3 и предохранительным листом 5 превышает суммарную высоту головки 9 и клиновидных упоров 4.Для зацепления контейнера головку 9 вертикального стержня 8 с помощью грузо- подъемного устройства вводят в широкую часть фигурного отверстия 3, перемещают вертикальный стержень из широкой части фигурного отверстия 3 в его узкую часть так, чтобы стержень достиг конца узкой части фигурного отверстия 3. Затем вертикальный стержень 8 поднимают вверх, осуществляя с помощью упоров 4 полную фиксацию стержня,Затем производят подъем, транспортирование,...

Номер патента: 874126

Опубликовано: 23.10.1981

Авторы: Истомин, Шнайдер

МПК: B01D 45/12

Метки: газа, потока, пыли

...гвзохода у щели для выхода пылегвэового потока закрепленотражатель 14, который делит успоко 40ительную камеру на две зоны, приемапылегаэового потока и отвода газа.Зона приема имеет щель 15 для пропуска пыпегаэового потока и прямо, угольный рассеквтель 16. Внизу эонаприема имеет отверстие налуска вали 17. Зона отвода газа имеет щельэжектор 18.Ширина щели сообщения камер бунке"ра составляет 0,06-0, ширины сече- Иния бункера в этом месте. Такое соотношение размеров необходимо для резкого снижения скорости восходящегопотока в зоне отвода гвзв.Устройство работает следующим образом.Запыленный поток газа через вход ной патрубок 1 поступает в рабочий 264канал 2. За счет центробежных сил частицы пыли прижимаются к стенке спнралъной части...

Номер патента: 873101

Опубликовано: 15.10.1981

Автор: Истомин

МПК: G01N 27/72

Метки: автоматический, коэрцитиметр, феррозондовый

...постоянным полем с одновременным ваэдействием переменного электромаг нитного поля, в основном, частоты первой гармоники, При смене знака импульсного тока осуществляется намагничивание участка изделия полем обратного знака. йащитуда импульсного тока подбирается таким образом, чтобы соотнощение постоянного и пере" меннога полей обеспечивапи перемагничиванне изделий или его участка по предельной петле гистереэиса. 55Магнитная тренировка разнополярными импульсами, таким образомобеспечивает одновременное воздействие на 873101 4изделие или его участок постоянногои переменного электромагнитных полей.Это обеспечивает перемагничиваниеизделия или его участка по предельной петле гистерезиса, снятие магнитной предистории материала изделияи...

Номер патента: 868290

Опубликовано: 30.09.1981

Авторы: Бацких, Иванников, Истомин

МПК: F26B 9/06

Метки: гальваническим, покрытием, сушильная

...иэ створок 10 и 11, снабженных противовесами 12,под которыми размещены один над другим транспортеры )3 и 14, кинематически связанные между собой передачей 15 и подключенные к приводу 16. Вместе с этим над транспортером 14 также установлены форсунки 17.ВСистема подачи теплоносителя содер жит воздуховод 18, сообщающийся с контуром 19 распределения газового потока в камере 2. Отработавший в ка. мере 2 теплоноситель поступает в камеру 3 через окна 20 и 21, откуда по раструбу 22 возвращается на рецикл,Установка работает следующим образом.Иэделия 8 на подвесках 7 размещают в камере 2, куда через форсунки 19 поступает теплоноситель, Одновременно с сушкой изделий 8 другие изделия 23, находящиеся в гальваническом барабане 24, после...

Номер патента: 862960

Опубликовано: 15.09.1981

Авторы: Истомин, Клейменов, Светлов, Смирнов

МПК: A62C 7/00

Метки: автомобиля, пожара, тушения

...крепится штурвал6, посредством которого производится намотка огнезащитного одеяла 7.Перед намоткой огнезащитного одеяла егоконец закладывается под скобу 8, что исклю.чает проскальзывание огнезащитного одеялаиа валу при его намотке. К наружной кром.ке огнезащитного одеяла крепится тяговыйканат 9; который наматывается поверх огне 1защитного одеяла.К концу тягового каната 9 закреплен грузик 10 в виде рукоятки, необходимой длямощного броска,В зависимости от величины и характерапожара производится его тушение пеннымиогнетушителями, углекислотными огнетушителями, песком и огнезащитным одеялом,Зля приведения огнезащитного одеяла в ра.бочее положение необходимо потянуть эа тяговый канат с грузиком на конце и, размотав его, перебросить конец...

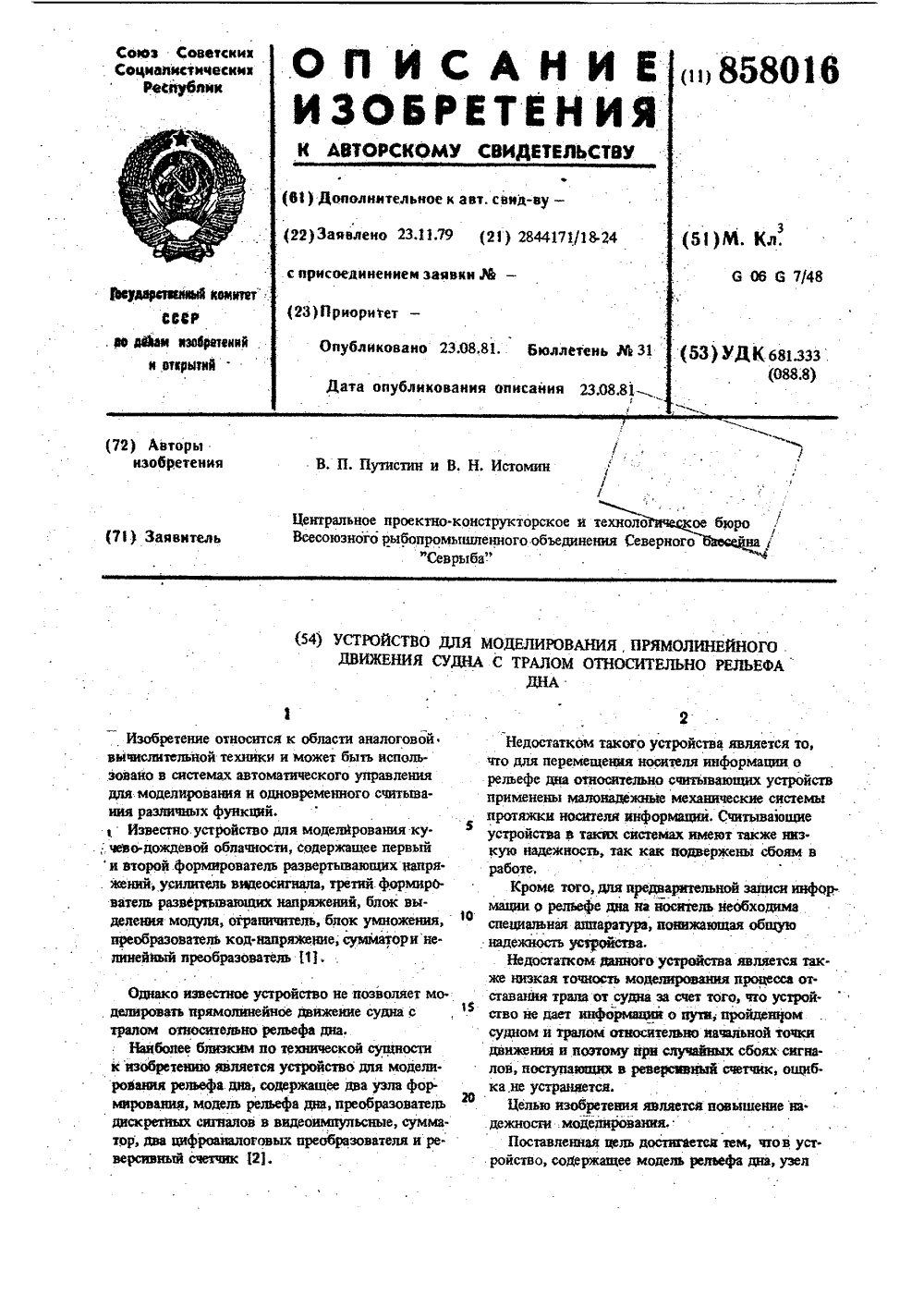

Номер патента: 858016

Опубликовано: 23.08.1981

Авторы: Истомин, Путистин

МПК: G06G 7/48

Метки: движения, дна, моделирования, относительно, прямолинейного, рельефа, судна, тралом

...приближенному к концу периода периодического сигнала снимаемого с выхода интегратора 17, имеющего амплитудное значе. нне нзпряжвния, близкое к нулевому.После переполнения счетчика 26 он абрасы. вается в нулевоесостояние. и счет импульсоМ в нем продолжаетая снова При этом момент записи напряжения в динамической эзпомнна. ющнй элемент переместится в начало периоди- ческого сигнала, снимаемого с Выхода интегратора 17, где его амплитуда имеет тзкже нулевое значение,Таким образом, после переполнения счвтчнка 26 процесс считывания нериодического сигнзлз интегратора начнется снова беэ разрыва н скачка нзлряжения на выходе динамическогозапоминающего элемента, Этот процесс повторения может даться бесконечное чиано Разпроцесс получают на выходе...

Номер патента: 741629

Опубликовано: 07.08.1981

Авторы: Булыгин, Истомин, Савелов

МПК: G01B 7/00

Метки: датчик, дифференциальный, переме-щения

...выполняется в виде тороида, в полости которого располагается измерительная обмотка.На Фиг. 1 приведен дифференциальный индуктивный датчик перемещения; на Фиг, 2 - разрез А-А на Фиг.1.Он состоит из соленоидной измерительной обмотки 1, компенсационной обмотки 2, выполненной в виде тора, и якоря 3, перемещающегося внутри каркаса 4.Датчик р ющим образом.Измерительная и компенсационная обмотки 1 и 2 включены в измерительную мостовую схему, сбалансированную при отсутствии ферромагнитного якоря 3. Поле компенсационной обмотки 2, выполненной в виде тороида, сосредоточено внутри нее и перпендикулярно полю измерительной обмотки 1. При движении ферромагнитного якоря 3 внутри обмоток изменяется только поле измерительной обмотки 1. Поле...

Номер патента: 850761

Опубликовано: 30.07.1981

Авторы: Бацких, Иванников, Истомин

МПК: C25D 19/00

Метки: автооператор, гальваноавто-matob

...связанной с рычагом 29, штанги 30.Автооператор работает следующим образом.Движение и работа механизмов устройства выполняются по заданной программе. Горизонтальное перемещение осуществляется тележкой 1 от приво" да 2 и приводного колеса 3, Точный останов на каждой позиции достигается за счет плавного изменения скоростей, электродинамического торможения тиристорного электропривода 2 и электромеханического тормоза 4, который исключает колебания автооператора, Команда на переключение скоростей и точного останова поступает от датчиков 19 и 20. При полном оста- нове автооператора одновременно от датчика 20 включается механизм 9 подъема траверсы б. При достижении крайнего верхнего положения траверса воздействует на датчик 15, который...

Номер патента: 850606

Опубликовано: 30.07.1981

Авторы: Афонина, Иванов, Изюмова, Иоганн, Истомин, Козлов, Кузнецова, Лютикова, Неклюдов, Онищук, Тараненко

МПК: C02F 1/52

Метки: алюминий, вод, переработки, содержащих, сточных, хлористый

...0(фракции 006-0,08 мм) ь колисе.тьг0,25 0 32 Вес.ч. на 1 Вес. 1 С, - ,необходимом для ос еспечения сондциоц".ной сырьевой смеси, характеризу сщейся соотцоцецисм СаО: А 1-, О, =. - , 2 г 5с 4). Процесс частайной цеисрас изгпинсточных вод идет го реакции2 А 1 С 1 ".3 СВО+3 Н 0 - 2 А 11 ОН) 1,3 СВ, ПослеДУющаЯ ОбРабот,(, сгочгьых ВОД 3, кой щелочью в косВсте О, 56- 0,63 вес.ч, ца 1 вес,ч, А 1 С ;Озволяет перевести А. Из рас ;с 1 е"с: Оlив или поевьптение его приводит к расгСгЕЯв СС 11(, ГИ;.рООКИСИ аЛЮМИНИя,гС 1 ЕгОД -,;а ТБОРЕНОГО альпин ВС,к Г -,ГГ 7 ., - ;-; .Тнт аг;-Я ВЕС Сзгг.гЕг :;а 1: :о-,г чествг 0 5 Я-С 63 Вес г; ц в=с, - :, - ,г , по реакции- г г ГгСгз 01., Иа, СО-" Са.О;, +ЮВСг ,пОЗ":. 1 а,С должна цзходиться В гказаццых...

Номер патента: 850515

Опубликовано: 30.07.1981

Авторы: Завьялов, Истомин, Корб, Несмеянов

МПК: B65B 35/40

Метки: группированияштучных, подачи, предметов

...очередь жестко связан со штоком б силового цилиндра 7. Боковой ограничитель 8 своим одним концом свободно установчен в пазу кронштейна 10 и на противоположном конце имеет ограничивающий штырь 11, против которого на ,приемной. площадке 3 установлен неподвижный упор 12. Расстояние в исходном положении между штырем 11 и 15 упором 12 соответствует половине диаметра подаваемого предмета 2,Устройство .для подачи и группирования штучных предметов работает следующим образом. 20Предметы 2 питателя 1 подаются на приемную площадку 3. Дойдя до конца приемной площадки, предметы воздействуют на конечный выключатель (не показан), который подает сигнал на силовой цилиндр 7 толкателя 4.При работе цилиндра 7 выдвигает,ся его шток 6 с кронштейном 10,...

Номер патента: 850094

Опубликовано: 30.07.1981

Авторы: Абрамовская, Зубец, Истомин, Казанцев, Кураков, Чеголя

МПК: A62D 1/02

Метки: длятушения, пенообразователя, пожаров, состав

...используемый в качестве основного агента пенообразователя, получают путем кипячения суспензии бнемассы микроорганизмов с водной щелочью в течение времени, достаточного для достижения оптимальной степени гидролиза, с последующей нейтрализацией и фильтрованием нерастворимых примесей. Он представляет собой разбавленный водно-щелочный раствор гидролиэата белка микроорганизмов оптимальной степени гидролизр, со- . держащий до 20 (от массы раствора) активного вещества.Предлагаемая в качестве активной добавки омыленная абиетиновая смола . представляет собой продукт лесохимического производства, полученный путем омыления щелочью конденсированной смолы на основе живицы, Омыленная абиетиновая смола обладает в водном растворе недостаточной...

Номер патента: 848883

Опубликовано: 23.07.1981

Авторы: Деринг, Ингерма, Истомин, Катрач, Кауп, Москвин, Отс, Столяревский, Таллермо, Шнайдер

МПК: F22B 37/48

Метки: поверхностейнагрева

...от ее заглушенного торца. Устройство снабженоодним торцовым и двумя дополнительными боковыми соплами 45 и б, наклон.З 5ными к продольной оси трубы 1 и направленными н сторону заглушенного тора причем торцовое сопло 4 также установлено с наклоном к продольнон й оситрубы 1 под углом Ф = 10-15 о, уголнаклона ббоковых сопел 5 и б, напавленных в сторону заглушенного торравленца трубы 1 и от него, составляет соответственно 30-35 о .и 50-56 о, а также65-70 о диаметр д сопел, направленных в сторону заглушенного торца руУ Лт -45бы 1 и от него, соответственно рассчитывается по Формулам деоЕЬ формула изобретения Устройство для очистки поверхностей нагрева, содержащее заглушеннуюс переднего торца трубу с двумя боковыми соплами, наклонными под...

Номер патента: 842859

Опубликовано: 30.06.1981

Авторы: Истомин, Путистин

МПК: G06G 7/48

Метки: моделированияусловий, пелагического, промысла

...считывания, пропорционален, глубине под 0судном и тралом. Потенциалы блоковсчитывания поступают на входы преобразователей 5, б напряжения в длительность и регистрируются на соответствующих индикаторах 7, 8. Подвиж у ный блок считывайия (считыватель тралового зонда) жесткосвязан с реверсивным исполнительным механизмом 13, который предназначен для установки расстояния между блоками считывания до величины, пропорциональной расчетной горизонтальной дальности между судном и тралом.Реверсивный исполнительный меха. - низм работает следующим образом,Если оба ключа закрыты, электродвигатель реверсивного исполнительного механизма обесточен. Подвижный блок 3 считывания и ползунок потенциометра горизонтальной дальности неподвижны. При...
