Способ создания ледяных платформ
Номер патента: 1472341
Опубликовано: 15.04.1989
Авторы: Бацких, Плугин, Степанюк
МПК: B63B 35/44, E02B 17/00
Метки: ледяных, платформ, создания

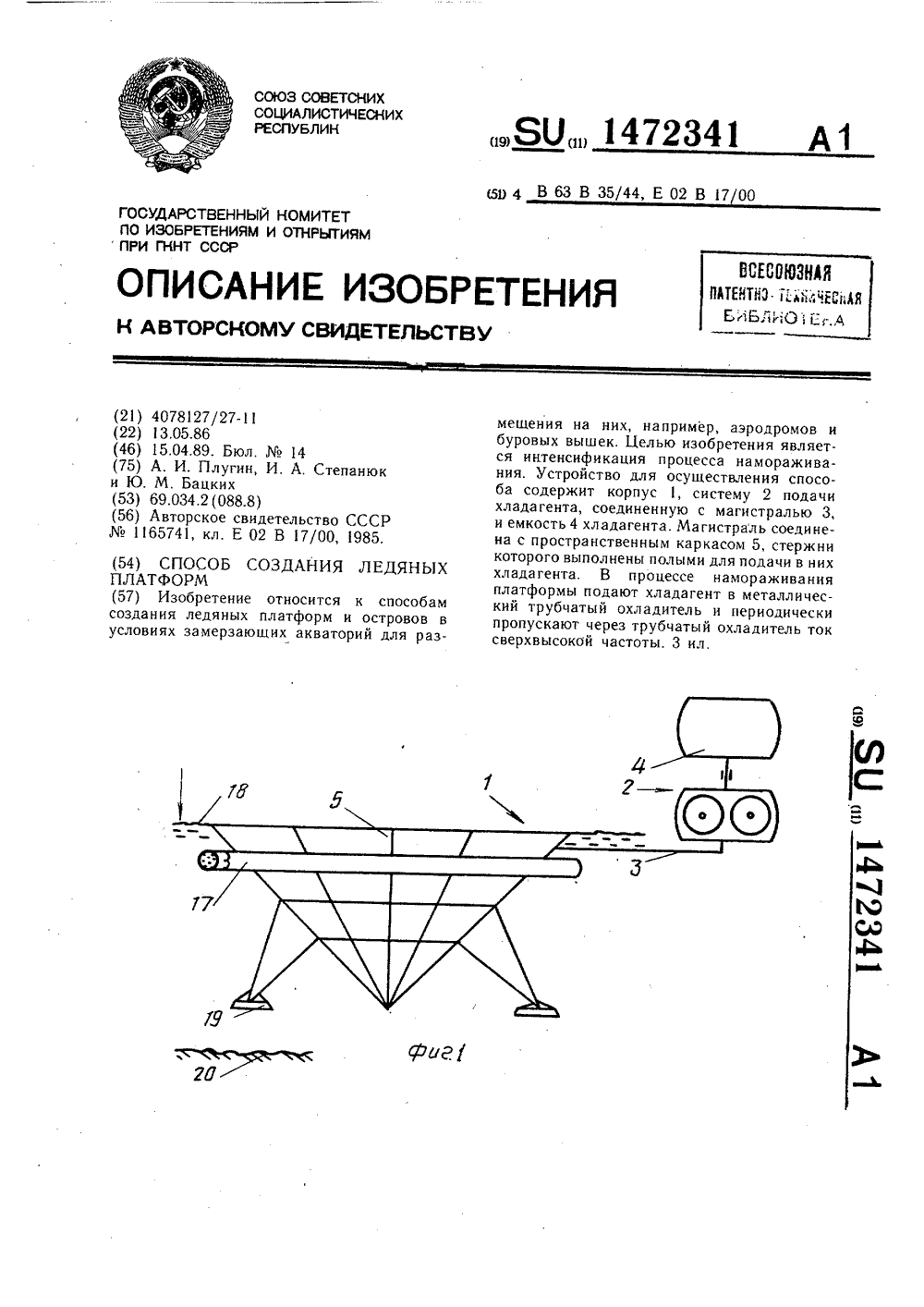

...решетки, стержни 6 которой выполнены полыми для подачи в них хладагента. Устройство для осуществления способа содержит также источник 7 тока сверхвысокой частоты, который соединен кабелем 8 с излучателями 9 - 12, закрепленными на стержнях каркаса. Каждый излучатель устройства для осушествления способа имеет обкладки 13 и 14, охватывающие стержни решетки, и обкладки 15 и 16 на крестовине соединения стержней. Устройство также снабжено кольцевым понтоном 17 для придания положительной плавучести и поднятия каркаса решетки к поверхности 18 воды и лапами 19 для опоры на грунт 20 морского дна.Способ создания ледяных платформ осушествляют следуюшим образом. Производят намораживание морской воды за счет циркуляции хладагента в трубчатом...
Устройство для выгрузки транспортных судов (его варианты)
Номер патента: 1167133
Опубликовано: 15.07.1985
Авторы: Бацких, Плугин, Степанюк
МПК: B65G 67/60
Метки: варианты, выгрузки, его, судов, транспортных
...- по линии А - Б - В - Г, другую - по линии Д - Е - Ж - 3.Длину участка 1. от зоны выгрузки до соединения дополнительных каналов с основным, в точках Б и Е, выбирают превышающей или равной длине дополнительного канала 1. для предупреждения распространения возможной трещины от каналов 9 по припаю к карманам и транспортным магистралям 8 зоны выгрузки судов. При этом длину 1. по нормали между окончанием канала 9, точкой Р, и окончание кармана 6 выбирают из условия удаления распространения возможной трещины от точки Р по нормали к берегу на расстоянии от зоны выгрузки, что приводит к повышению надежности защиты зоны выгрузки и безопасности этой выгрузки.Кроме того, безопасность выгрузки также гарантируется наличием искусственно образованных...
Способ ледовой разведки
Номер патента: 1104457
Опубликовано: 23.07.1984
Авторы: Бацких, Степанюк
МПК: G01V 3/12
...судят о наличии трещин ледового покрова, выбирают маршрут полета в направлении береговой-черты, производят непрерыв ную регистрацию напряженности естественного электромагнитного поля на 40 заданной частоте в диапазоне 50- 150 кГц, измеряют средний уровень фона, в условиях нагонного ветра со скоростью, не меньшей 5 м/с, выделяют импульсные сигналы с амплиту дой, превышающей средний уровень фона не менее чем в два раза, и имеющие длительность С порядка 1,0- 1, 5 Ь)ч , где- максимальная ширина зоны концентрации напряжений ледового покрова, Ч - скорость летательного аппарата, по наличию которых судят о наличии трещин ледового покрова.На фиг.1 представлена структУРная схема для реализации способа; на фиг.2 в . характерные примеры...
Автооператор для гальванических и химических линий
Номер патента: 981463
Опубликовано: 15.12.1982
Авторы: Бацких, Истомин, Хирин
МПК: C25D 19/00
Метки: автооператор, гальванических, линий, химических
...механизмом поворота 16 посредством конических шестерен 17, 18,19 н 20 и винта 21, по которому перемещаются маточные гайки 22, соединенные цапфами с рычагами 23 груэозахватов 7, Грузозахвагы 7 захватывают при подъеме штангу 24 за кронштейны 25, Автооператор установлен на подкрановом пути 26.ИРаботает автооператор следующим образом.Приводные платформы 1 и 2 вместе с вертикальными направляющими 3 и 4 установлены на подкрановом пути 26 и по ширине колеи выставляются телескопическими балками 8 и 9 и граверсой 6 и фиксируются болтами. По кронштейнам 25 штанги 24 устанавливаются оси грузозахватов 7 и закрепляются бол 4 тами.Автооператор работает по заданной программе. Исходное положение автоопе 1ратора на позициизагрузки. Траверса 6 находится в...
Ванна для каскадной промывки
Номер патента: 925445
Опубликовано: 07.05.1982
Авторы: Бацких, Иванников, Истомин, Хирин
МПК: B08B 13/00
Метки: ванна, каскадной, промывки
...17 ванны, причемстенки 18 и 19 карманов 3 и 6 имеют возможность вертикального перемещения иверхней кромкой шарнирно соединеныс поплавками 8, 9, 10 и 11.Система трубопроводов имеет трубопровод 20 для подачи моющей жидкостив обе части 6 и 7 ванны 1 с наливнымиклапанами 21, 22 и сливной трубопровод23 со сливными клапаяами 24 и 25,Ванна работает следующим образом. ОМоющая жидкость по трубопроводу 20и клапанами 21 и 22 заполняет обе части16 и 17 ванны 1. При этом клапан 24 части 16 ванны 1 закрыт, а клапан 25 части17 ванны 1 открыт. Часть 17 ванны заполняется до уровня верхних кромок подвижной 19 и неподвижной (на фигурахце показана) вертикальных стенок кармана 6, после чегго клапан 22 закрывается.Часть 16 ванны 1 заполняется выше уровня...
Поточная линия сборки многоэлементных изделий
Номер патента: 876378
Опубликовано: 30.10.1981
Авторы: Бацких, Гофман, Логинов, Макаров, Поляков
МПК: B23Q 41/02
Метки: линия, многоэлементных, поточная, сборки
...стержневой накопитель 32 с горизонтальными штангами 33, предназначенными для накопления на них узлов собираемых насосов, секций 34, передних крышек 35 и задних крышек (не обозначены), Управление 5 1 О 15 20 25 зо 35 40 45 50 55,работой гидроцилнндров стендов общей сборки и передающих накопительных устройств 5 на рабочих местах И 1-Ч 1 осуществляется с пультов управления 36 (фиг. 2).Поточная линия работает следующим образом,Предварительно производится наладка стендов для общей сборки на рабочих местах И 1 - Ч на сборку необходимых типоразмеров центробежных многосекционных насосов в зависимости от габаритов насосов и количества секций. Ко всем рабочим местам в контейнерах или в специальных кассетах подвозят необходимые комплектующие...
Сушильная установка для изделий с гальваническим покрытием
Номер патента: 868290
Опубликовано: 30.09.1981
Авторы: Бацких, Иванников, Истомин
МПК: F26B 9/06
Метки: гальваническим, покрытием, сушильная
...иэ створок 10 и 11, снабженных противовесами 12,под которыми размещены один над другим транспортеры )3 и 14, кинематически связанные между собой передачей 15 и подключенные к приводу 16. Вместе с этим над транспортером 14 также установлены форсунки 17.ВСистема подачи теплоносителя содер жит воздуховод 18, сообщающийся с контуром 19 распределения газового потока в камере 2. Отработавший в ка. мере 2 теплоноситель поступает в камеру 3 через окна 20 и 21, откуда по раструбу 22 возвращается на рецикл,Установка работает следующим образом.Иэделия 8 на подвесках 7 размещают в камере 2, куда через форсунки 19 поступает теплоноситель, Одновременно с сушкой изделий 8 другие изделия 23, находящиеся в гальваническом барабане 24, после...
Автооператор для гальваноавто-matob
Номер патента: 850761
Опубликовано: 30.07.1981
Авторы: Бацких, Иванников, Истомин
МПК: C25D 19/00
Метки: автооператор, гальваноавто-matob
...связанной с рычагом 29, штанги 30.Автооператор работает следующим образом.Движение и работа механизмов устройства выполняются по заданной программе. Горизонтальное перемещение осуществляется тележкой 1 от приво" да 2 и приводного колеса 3, Точный останов на каждой позиции достигается за счет плавного изменения скоростей, электродинамического торможения тиристорного электропривода 2 и электромеханического тормоза 4, который исключает колебания автооператора, Команда на переключение скоростей и точного останова поступает от датчиков 19 и 20. При полном оста- нове автооператора одновременно от датчика 20 включается механизм 9 подъема траверсы б. При достижении крайнего верхнего положения траверса воздействует на датчик 15, который...
Устройство для химической обработки изделий, имеющих форму тел вращения
Номер патента: 682578
Опубликовано: 30.08.1979
Авторы: Бацких, Беляев, Иванников, Истомин
МПК: C23G 3/04
Метки: вращения, имеющих, тел, форму, химической
...звездочкой 6, передаточных барабанов 7 со штырями 8 и звездочкой 9, желобов 10 с раздвижными бортами 11 и 12, опорных направляющих 13 и 14, лотков 15, привода-вариатора 16 с приводной звездочкой 17, приводной цепи 18 и цепей 19.Установка работает следующим образом.Перед пуском установки лопасти 5 транспортирующих барабанов 4, штыри 8 передаточных барабанов 7 и обрабатываемые изделия ставят в исходное положение. Это достигается поворотом транспортирующих барабанов 4 и передаточных барабанов 7, освободив их звездочки 6 и 9 от цепей 18 и 19. Вращение транспортирующих и передаточных 7 барабанов синхронизировано и осуществляется от привода-вариатора 16 через приводную звездочку 17, звездочки 6 и 9, насаженные на транспортирующие 4 и...
Линейный резонансный ускоритель протонов и отрицательных ионов водорода
Номер патента: 554781
Опубликовано: 25.12.1977
МПК: H05H 9/02
Метки: водорода, ионов, линейный, отрицательных, протонов, резонансный, ускоритель
...содержит начальную часть , расшепляюший магнит 2, сумматоры 3 и 4, предназначенные соответственно для сложения сгустков протонов и отрицательных 15 ионов водорода, суммирующий магнит 5 и основную часть 6, Начальная часть выполне на в виде многолучевого резонатора с трубками дрейфа, в каждой из которых размещено параллельно пять квадрупольных линз, 20 В каждом из сумматоров 3 и 4 предусмотрены участки ионопроводов 7 с различной длиной которые обеспечивают сдвиг фазы между сгустками на величину 2 Й/р, фиксирующая линза 8 и ВЧ резонатор 9 с кру говой поляризацией электрического поля на частоте, начальной части ускорителя, В ос-. новной части предусмотрен ускоряюше-фокусируюший канал, в котором ускорение ве- дется на частоте в пять...
Устройство для преобразования десятичных чисел в двоичные
Номер патента: 142822
Опубликовано: 01.01.1961
Автор: Бацких
МПК: H03M 7/12
Метки: двоичные, десятичных, преобразования, чисел
Машина для поперечной резки полосы бумаги, например, табуляграммы, на куски определенной длины
Номер патента: 110421
Опубликовано: 01.01.1957
Автор: Бацких
МПК: B26D 1/04, B65H 35/04
Метки: бумаги, длины, куски, например, определенной, полосы, поперечной, резки, табуляграммы
...электродвигателя привода резака и контактом 11 включения электродвигателя 12 подачи полосы.Для обеспечения постоянной длины кусков, отрезаемых от полосы, момент включения электродвигателя 6 привода резака определяется фактической длиной, поданной под резак полосы, причем для контроля этой длины применена зубчатая рейка 13, соединенная зубчатой 14, 15, 16 и 17 и храповой 18 и 19 передачами с валиками подачи полосы. Рейка110421снабжена контактной пластиной 20, взаимодействующей со скользящимпривода реконтактом 21 управления реле включения электродвигателя б п ив вака включения и выключения электродвигателя 12 подачи полосы В озр реики в исходное положение осуществляется ленточной пружиной 22,Для уменьшения влияния инерционных усилий,...
