Номер патента: 1579565

Опубликовано: 23.07.1990

Авторы: Аленькин, Грехов, Зуев, Исаков, Поединок

МПК: B03C 1/26, B03C 1/30

Метки: магнитный, сепаратор

...изобретения - повышение эффективностй процесса сепарации за счет увеличения суммарной длины концентраторовмагнитного поля.На чертеже представлен сепаратор, общий вид, разрез,Магнитный. сепаратор включает вертикальный магнитный ротор 1 с выполненными перпендикулярно его боковойПоверхности глухими цилиндрическими отВерстиями 2. Отверстия заполнены немагнитным материалом. Ротор 1 установлен с 15Возможностью вращения между полюсными наконечниками электромагнитной системы 3. На одном из полюсов закрепленадиамагнитная прокладка 4, Над ротором 1расположен питатель 5 с разрыхляющей решеткой 6, Под сепаратором расположеныприемник 7 немагнитной фракции и приемйик магнитной фракции (не показан).С достаточной степенью точности разМер...

Номер патента: 1578653

Опубликовано: 15.07.1990

Авторы: Григоращенко, Исаков, Рейфисов, Ткачук

МПК: G01N 33/24

Метки: грунта, испытания, образцов

...диаметром, превышающем более, чем в 15 раз, диаметр образуемой пневмопро.бойником 9 скважины, Такие размеры обойм позволяют исключить влияние их жесткой поверхности на процессы, происходящие в грунте при образовании 25 скважины.Датчики 5 давления изготавливают так, чтобы их средняя плотность была близка к плотности грунта, Учитывая при этом, что размеры датчиков несоизмеримо малы по сравнению с размерами блока грунта,. в процессе испытания определяют напряжения и деформации в одних и тех же точках грунтового массива при проходке скважины.35При образовании скважины в массиве грунта частицы гуунта перемещаются от оси скважины не только в радиальном, но и в тангенциальном направлении, происходит переупаковка частиц, дилатансия, т.е,...

Номер патента: 1574681

Опубликовано: 30.06.1990

Авторы: Альтшулер, Исаков, Картошкин, Мешочкин

МПК: C23C 8/70

Метки: борирования, пасты, состав, стальных

...80-98%-ный раствор глицерина в воде. Для сравненияпроводили борирование по аналогичным режимам из состава; 84 ВС ++ 16 БаВ 407, Ь качестве связующегоиспользовали смесь ацетона с клеемБфи сульфитно-спиртовую барду.40 Сравнительные результаты обработки приведены в табл. 2,Предлагаемый состав обеспечиваетизносостойкость в 1,5-2 раза большеза счет увеличения сплошности борид 45 ного слоя,формула изобретения.1Состав пасты для борированиястальных изделий, включающий борсодержащее вещестьо, активатор и связующее, о т л и ч а ю щ и й с я тем, что, с целью повышения износостойкости обработанных изделий путем увели- чениЯ сплошности диффузионного слОЯ в качестве активатора он содержит буРу, а в качестве связующего водньп раствор глицерина при...

Номер патента: 1574369

Опубликовано: 30.06.1990

Авторы: Бахматов, Голев, Исаков, Шафранов

МПК: B21B 27/02, B22F 3/18

Метки: валковый, комплект, порошковых, прокатки, профилей

...3, с ручьем 6,имеющим стенки 7, перпендикулярныеоси валков, Со стороны выхода прокатаустановлено устройство 8 для деформирования кольца-бандажа (разжатие),представляющее собой ролик с конусной бочкой, Кольцо-бандаж 5 можетбыть выполнено из стали,Устройство работает следующим образомм. 25Порошковый материал задается в калибр, образованный ручьями 2 и 6 соответственно валка 1 и кольца-бандажа 5, После прохода заготовкой очагадеформации она вместе с кольцом-бан, дажом 5 благодаря тому, что диаметрпоСледнего больше диаметра валка 3,выходит из ручья 4 валка 3, которыйобеспечивает жесткость системы.в очаге деформации. С помощью разжимающегоузла 8 параллельные стенки кольца 35бандажа 5 разводятся на необходимый угол, заготовка освобождается и...

Номер патента: 1572736

Опубликовано: 23.06.1990

Авторы: Азаров, Исаков, Протасов

МПК: B21J 13/02, B21J 13/14

Метки: заготовок, протяжки, стаканов, типа

...в ползушках со стороны пуансона .1 имеет заходную коническую фаску. Направляющие 6 ползушек расположены наклонно к оси давления под углом к ней, равным 75-82 , причем направляющие наклонены в сторону кольцевых секторов 7.Устройство работает следующим образом.При движении справа налево пуансона 1 (рабочий ход) последний входит ЗпВ полость находящейся в устройственагретой до температуры пластическогодеформирования (свыше 1000 С) заготовки. При дальнейшем перемещении пуансона 1 расположенная снаружи егоЗаготовка протягивается через матрицу 2 (фиг.о 4 и 5), получая на выходеИз нее заданные наружные и внутренние диаметры, а также длину. При этомзаготовка, пройдя передним торцом заходную фаску (фиг, 4) и преодолевусилие упругих...

Номер патента: 1569459

Опубликовано: 07.06.1990

Авторы: Исаков, Хамзин

МПК: F16F 5/00

Метки: виброизолятор

...разрез.Виброизолятор содержит корпус 1 с основным кольцевым опорным элемен, том 2, лапу 3 с дополнительным коль-цевым опорным элементом 4 и закрепленные по краям между соответствую щими опорными элементами 2 и 4, кор.пусом 1 и лапой 3 кольцевые пластины 5. Дополнительный опорный элемент 4 имеет кольцевой козырек 6, виброизолятор снабжен основными эластичными мембранами 7, расположенными между кольцевыми пластинами 5 и кольцевым .козырьком б, и закрепленными по краям в основном 2 и дополнительном 4 опорных элементах, и дополнительной эластичной мембраной 8, закрепленной по краям в кольцевом козырьке 6 и в основном опорном элементе 2, полости между дополнительной 8 и основными 7 мембранами заполнены вязкой жидкостью, например...

Номер патента: 1569362

Опубликовано: 07.06.1990

Авторы: Джаембаев, Исаков, Мухамедияров

МПК: E01F 15/00

Метки: автомобильных, дорог, ограждение

...автомобильных дорог содержит бордюр 1, обращенная к проез,жей части дороги поверхность которого.имеет горизонтальный 2 и криволинейный 3 участки (в профиле), На поверхности бордюра 1, йа некотором расстоянии друг от друга, закреплены упоры4, выполненные в виде валиков или катков каждый упор 4 установлен с возможностью вращения в подшипниках 5.Храповой механизм 6 размещен в телебордюра 1 и взаимодействует с каждым 25упором 4.Ограждение работает следующим образом,При наезде на ограждение крайнеек бордюру 1 колесо 7 автомобиля касается ближайшего к проезжей части дороги упора 4. При этом сила тренияколеса 7 автомобиля об упор 4 в продольном направлении снижает скоростьавтомобиля, Затем колесо 7 последовательно взаимодействует с...

Номер патента: 1569343

Опубликовано: 07.06.1990

Авторы: Беликович, Бунина, Исаков, Кожевников, Суворов

МПК: C21D 1/78, C21D 9/22

Метки: инструмента, термической, штампового

...с изотермической выдержкой в течение 20-60 минв интервале температур 360-370 С. Поокончании выдержки дальнейшее охлаж(57) Изобретение относится к метгии и может быть использовано длупрочнения штампового инструментпреимущественно пресс-Форм для липод давлением, Цель изобретениявышение ударной вязкости, 1 Ртампосталь повышенной теплостойкости4 х 5 МФС подвергают улучшению скалкой от температур АС,+ (860-87и отпуском при 600 фС, после чегоповторно греют до 940-960 С, выдевают 4-5 ч и закаливают с изотермческой выдержкой при 360-370 С 260 мин, По окончании выдержки стохлаждают на воздухе и проводят опуск. 2 з,п. Ф-лы, 1 табл,еденные данные свидетельствуюдлагаемый способ по сравнениютным обеспечивает повышениевязкости более чем в 1,5...

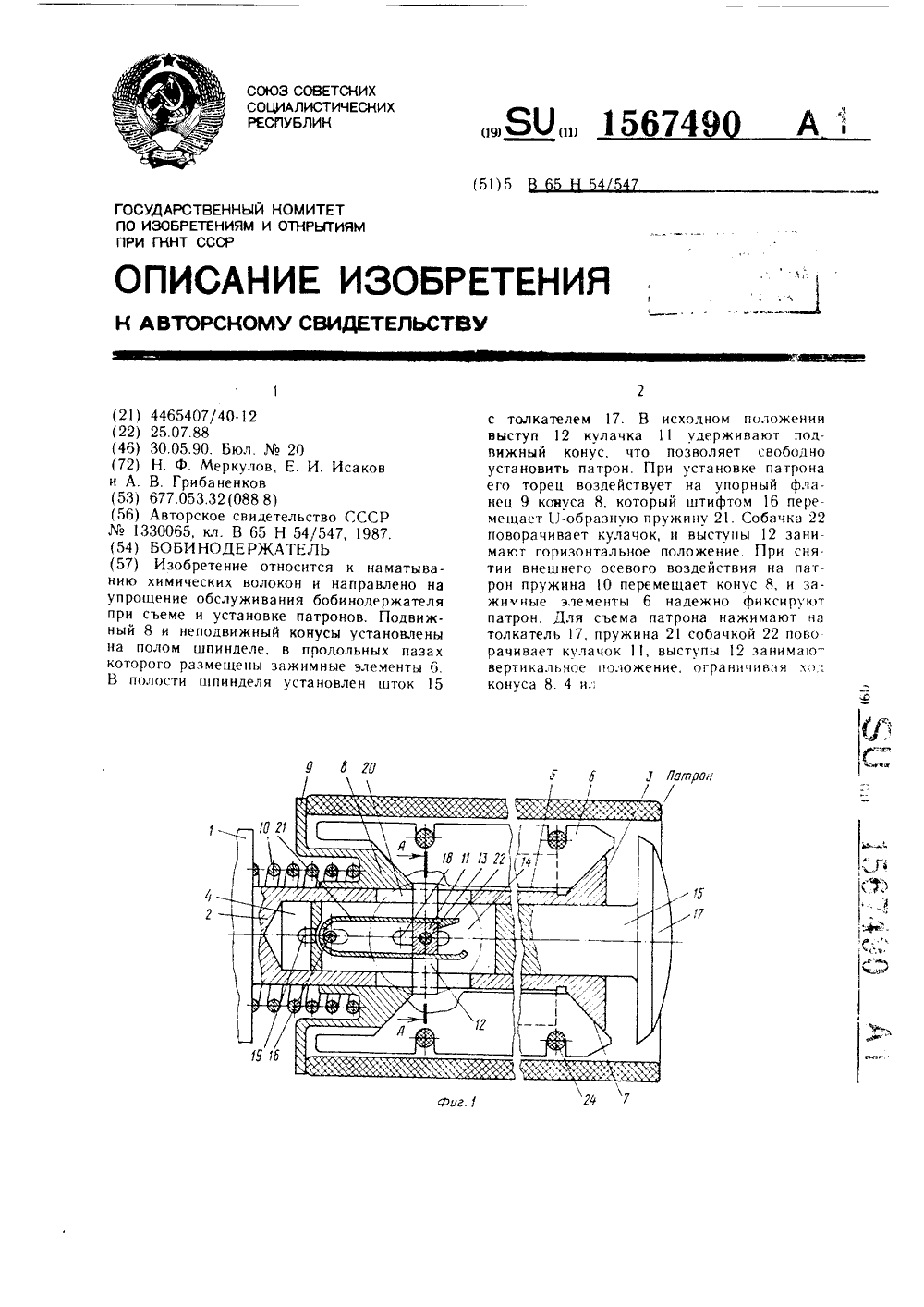

Номер патента: 1567490

Опубликовано: 30.05.1990

Авторы: Грибаненков, Исаков, Меркулов

МПК: B65H 54/547

Метки: бобинодержатель

...выступов 12 ку. дачка 11. Плоская пружина 21 выполя. на У-образной и обжимает своими ветвями кулачок 12, а собачкой 22 зацепляется с гранью квалратного профиля его. Нз фиг. 4 представлен вариант исполнения кулачка в виде 4-угольцой звезды 23, что улучшает контакт пружины с гряцьк,гС, перемещения ззжимнцх элементов 6 к оси цпинделя служат упругие кольца 24. Устройство работает следующим образом.В исходном положении кулачок 11 занимает положение, покдзацное нз фцг. 1. Перемещецик пружиной 10 полвижного конуса 8 вправо препятствуют выступь 2 кулачка 11. За жил ные элементы 6 кольцами 24 прижаты к центру. При устацовк патрона его торец. упираясь во фланеп 9 перемещает полвижньй конус 8 влево, сжи. мая пружину 1 О. Соелинецццй с...

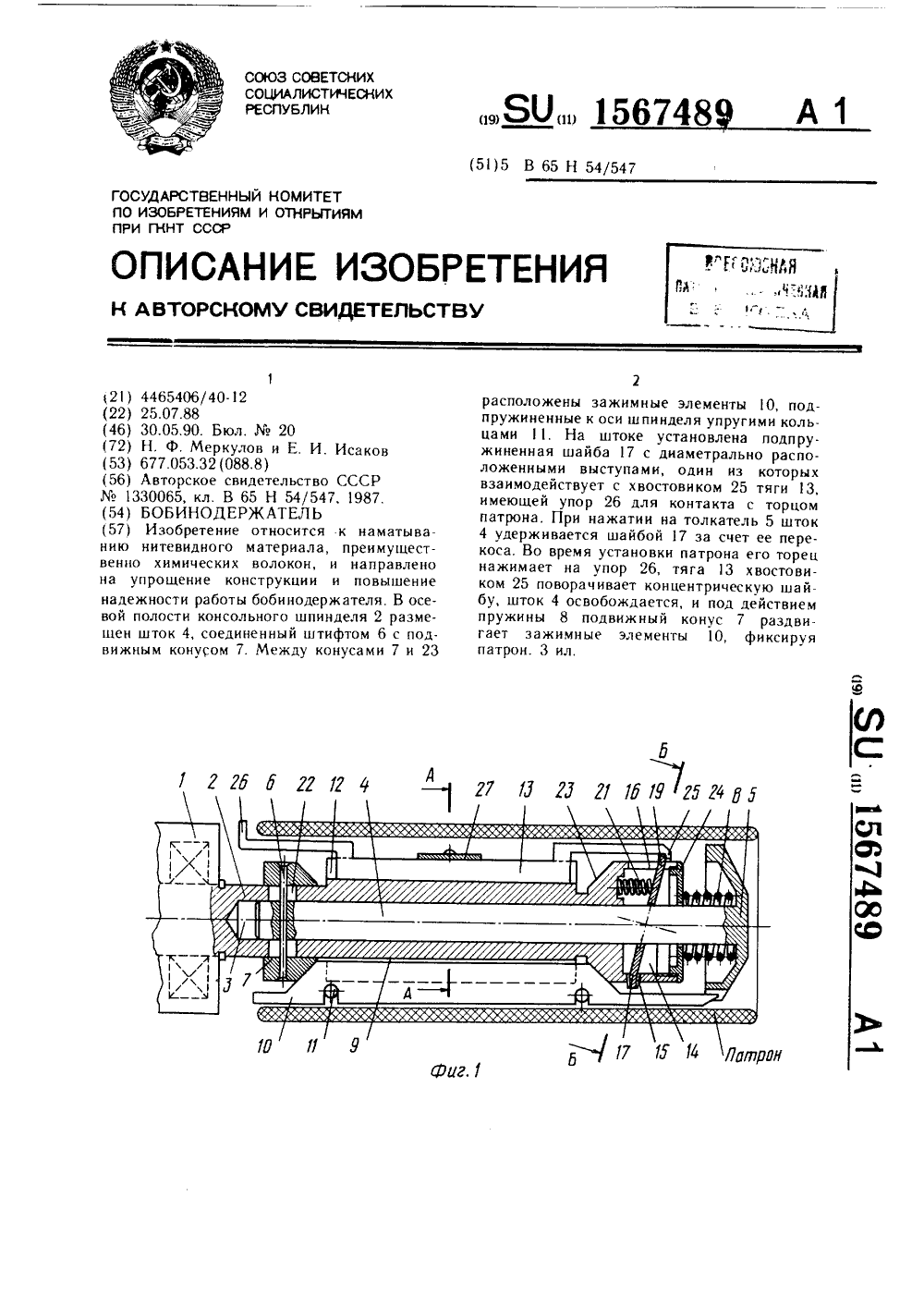

Номер патента: 1567489

Опубликовано: 30.05.1990

Авторы: Исаков, Меркулов

МПК: B65H 54/547

Метки: бобинодержатель

...наружиьой 21. Ход подвижного .с);) с,рапичиается величиной пазов 22 рых разлецсн итифт 6. Неод )й к)ус 23 ыплнен непосредственно,;, лн и н нделс 2. Торец шпинделя зьры .);кои 24. Тяга 13 имест на праос сик 25 для :заилзодеЙ- егшн с ьетл пм 19 пайбыНа левом и,"яги 13 ы)полне упор 26 для взаимолс)си е нарпол. Тяг зафиксирована в н; ." ,)икимной планкои 2 винтами 28.Т 13 е состовиком 25 и с упором 2), ,и)укпенная шайба 17 с выступа;и и н)тк 4 образуют фиксатор полож нин по)жного конуса.БоГ)но,;ержзтель раГотает следующим ОГ) )о ч.Б исходном положении (фиг. 1) шток 4 при нажатии на толкатель 5 удерживается кнпенгрпческой шайбой 17 за счет ее пере О кеа. В том с )учае острые грани внут)нсг ос)ерстия ( шайбы ) иточно и надс.ж. но заклинивают...

Номер патента: 1564471

Опубликовано: 15.05.1990

Авторы: Байбуз, Дмитренко, Исаков, Максимова, Подоляко

МПК: F23G 7/06

Метки: газов, дожигания, сбросных

...газа установлен тангенциально к конфузору, способствует качественному смешению газов и окислению природного газа кислородом сбросного газа.При равных условиях применение,инжектора с дифЬузором значительно увеличивает расход газовой смеси, а скорость выхода газа из инжектора меньше,чем в безнапорном инжекторе, Этообъясняется тем, что в конце диЬВузора значительно увеличена площадь поперечного сечения, в результате чегосмешивание газовой смеси с продуктамисгорания топлива в устройстве ухудшается. Следовательно, беэнапорныеинжекторы более экономичны, чем сдиффузором, так как требуют меньшей затраты энергии газа при одинаковойвыхлопной скорости смеси,Для установления инжектора с диАфузором в кладке нужны большие отверстия, чем для...

Номер патента: 1564192

Опубликовано: 15.05.1990

Авторы: Агрба, Григорьев, Исаков, Павлова, Розенталь, Старобина, Тананаева

МПК: C12Q 1/04

Метки: pyloridis, болезни, выявления, гастрите, желудка, самрylовастеs, хроническом, язвенной

...течение 5 дней с переходом затем 25на однократный прием 300 мг на ночь;оксациллин в суспензии.по 0,25 г4 раза в сутки в межпищеварительныйпериод,На 4-е сутки лечения купировалсяболевой синдром, на 8-е сутки исчезлапальпаторная болезненность в эпигастрии. Лечение оксациллином продолженов течение двух недель. На 20-й деньлечения констатировано рубцеваниеязвы, исчезновение воспалительныхи эрозивных явлений вслизистой оболочке. С. ру 1 огдд 1 з в слизистой оболочке не определяется. Контрольноеобследование через 6 мес выявило отсуствие субъективных и объективныхпризнаков заболевания (ремиссия).П р и м е р 3. Больной Г диагноз: язвенная болезнь желудка с локализацией язвы в теле желудка (1,0 хк 0,7) . Хронический гастрит....

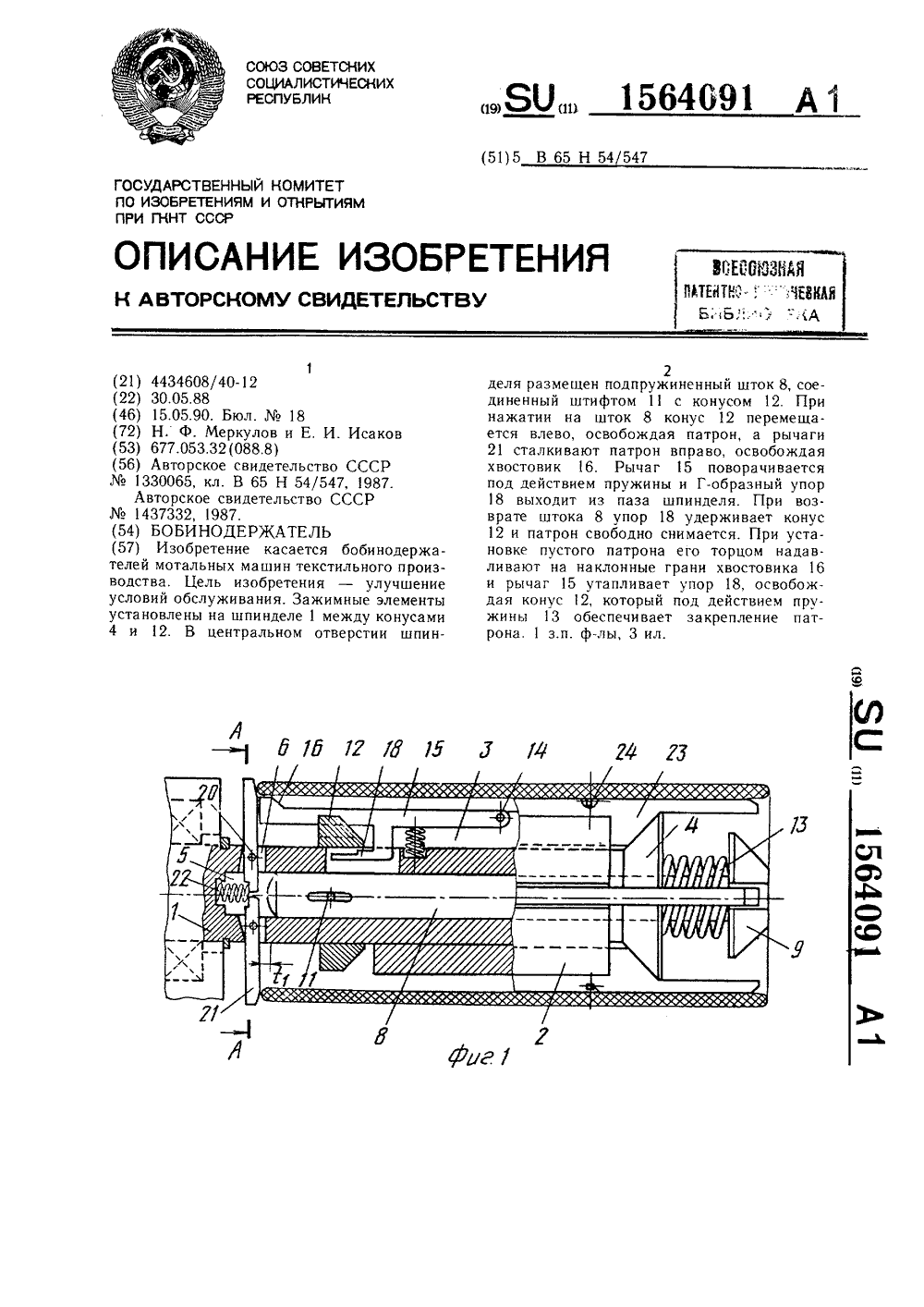

Номер патента: 1564091

Опубликовано: 15.05.1990

Авторы: Исаков, Меркулов

МПК: B65H 54/547

Метки: бобинодержатель

...24 и размещены в продольных пазах 3 шпинделя.Бобинодержатель работает следующим образом.В рабочем положении патрон удерживается на шпинделе зажимными элементами 23, которые передают в радиальном направлении через конуса 4 и 12 усилие пружины 13.Хвостовики 16 фиксаторов находятся внутри патрона, а выступ 17 утоплен в паз 7 на шпинделе таким образом, что упоры 18 не контактируют с опорной поверхностью конуса 12.Двуплечие рычаги 21 ограничивают перемещение патрона влево. При наработке полной паковки нажимают на толкатель 9, шток 8 через штифт 11 сжимает пружину 13 и перемещает конус 12 влево. Зажимные элементы 23 кольцевыми пружинами 24 перемещаются к центру, освобождая патрон. При этом выбирается зазор 1. При дальнейшем ходе шток 8...

Номер патента: 1562511

Опубликовано: 07.05.1990

Авторы: Биряйцева, Вильк, Исаков, Попович, Пузырев

МПК: F02M 65/00

Метки: подачи, топлива, цикловой

...через пеногаситель 5, мерный цилиндр 6 и обесточенный электромагнитный клапан 11 в сливную магистраль 12, Пружина 9 удерживает поршень 7 в начальном положении. Для выполнения измерения цикловой подачи на обмотку электромагнитного клапана 1,1 подается напряжение, клапан перекрывает слив топли" ва из полости мерного цилиндра в слив. ную магистраль 12. Топливо поступает в мерный цилиндр, в результате чего перемещается поршень 7, преодолевая усилие пружины 9, После перемещения поршня 7 на величину Б датчик 15перемещения выдает сигнал разрешения счетчику 13 числа впрыскиваний на начало счета впрыскиваний, Поступление первого сигнала, полученного от датчика .впрыскиваний, обеспечивает начало отсчета числа впрыскиваний счетчиком 13 и измерение...

Номер патента: 1562331

Опубликовано: 07.05.1990

Авторы: Ведихина, Вороновский, Исаков, Кириенко, Кравченко, Санникова, Смирнова, Шахмина

МПК: C04B 28/14

Метки: смесь, строительных, сырьевая

...смоле, что способствуетполучению бездефектной высокопрочной армированной матрицы совместно. с минеральным вяжущим, проникает вмикро- и макропоры органического заполнителя и совместно с гипсом образует плотную структуру изделияТаким образом происходит одновременно твердение органического и минерального вяжущего. В результате получается монолитная армированная масса, чем и обеспечивается повыше ние водостойкости и снижение теплопроводности.Высокие физико-механические свойства изделий, получаемые из предлагаемой сырьевой смеси, позволяют использовать их при изготовлении облицовочных материалов, панелей, внутренних стен. формула изобретения Сырьевая смесь для изготовления строительных материалов, включающая гипс, органическое...

Номер патента: 1558790

Опубликовано: 23.04.1990

Автор: Исаков

МПК: B65D 88/62

Метки: бункер, сыпучих

...и укреплены на шарнирах 3 упругие пластины 4 и оболочка 5 из эластичного материала, размещенная поверх пластин. Корпус 1 снабжен карманами 6, расположенными с его внешней стороны, в которых смонтированы шарниры 3. Верхний край эластичной оболочки прикреплен к шарнирам 3, а нижний ее край свободно размещен на упругих пластинах 4. В корпусе 1 выполнены окна 7 для пропускания в карманы 6 упругих пластин 4 и оболочки 5. Верхняя часть эластичной оболочки в месте ее крепления к шарнирам 3 окантована листами 8 и проклепана заклепками 9. К листам 8 приварена втулка 10, посредством которой осуществлено шарнирное крепление эластичной оболочки.Бункер работает следующим образом.Загружаемый материал своим весом прижимает эластичную оболочку 5 и...

Номер патента: 1557514

Опубликовано: 15.04.1990

Авторы: Ахмеджанов, Исаков, Марченко, Попков

МПК: G01N 27/90

Метки: вихретоковый, дефектоскоп

...дефектоскоп содержитпоследовательно соединенные генератор 1, вихретоковый преобразователь2, усилитель 3 с полосовым фильтром4, детектор 5 и дифференцирующий усилитель 6, блок 7 выделения сигналаположительной полярности и блок 8выделения сигнала отрицательной по 20лярности, подключенные входами к выходу дифференцирующего усилителя 6,компараторы 9 и 10 с источниками 11и 12 опорного, напряжения соответственно, подключенными к опорному входу 25соответствующего компаратора, схему13 задержки, инвертор 14, логическуюсхему И 15, соединенную первым входомчерез схему 13 задержки с выходомкомпаратора 9 и вторым входом черезинвертор. 14 с выходом компаратора 10,и индикатор 16, подключенный к выходу логической схемы И 15.Детектор...

Номер патента: 1556687

Опубликовано: 15.04.1990

Авторы: Голованов, Гришин, Зятнин, Исаков, Лоскутов, Спирин

МПК: A62C 3/02

Метки: лесных, локализации, пожаров

...тем, что противопож полоса перед фронтом пожара созд путем беспламенного отжига лесных чих материалов во всех ярусах леса вь температурным потоком, температура рого меньше минимальной температур жигания, но больше температуры лиза. При использовании этого сп удается эффективно и безопасно созд противопожарные полосы и сохранять ной массив,опасра и иная рная ается орю- соко- кото-за- иросаба вать лесожаров в первую очередь обусловлено орением газообразных продуктов пироиза ЛГМ. Пример. Силами и средствами авиационной охраны лесов к месту очага загорания доставляются генераторы газовых потоков. Это могут быть реактивные двигатели, списанные в авиации, зажигательные аппараты ЗА - ФКТ или ЗА - 1 м, оснагценные устройствами для...

Номер патента: 1555886

Опубликовано: 07.04.1990

Авторы: Гвергждис, Исаков, Каяцкас, Чинчикас

МПК: H04J 3/02

Метки: асинхронных, многоканальное, передачи, приема, сигналов, цифровых

...Он является общимузлом для всех каналов. После обна 10 15 20 25 30 35 40 45 50 ружения флагов определитель 19 выдает на формирователь 23 всех блоков 122 разрешающий сигнал Формирования структуры конвертов отдельно для каждого асинхронного цифрового потока. Определитель 19 осуществляет также и контроль правильности принимаемых конвертов путем обнаружения флагов. Принято, что Флаг обнаружен правильно при трехкратном последовательном его повторении. Потеря флага считается при двухкратном последовательном его необнаружении.-С выходов опрецелителя 19 управляется работа приемников 24 и блоков 25.Согласно структуре конверта в приемнике 24 осуществляется определение и анализ команд стаффинга. Соответствующая команда...

Номер патента: 1555111

Опубликовано: 07.04.1990

Авторы: Бильдин, Бовкун, Владимиров, Исаков, Кравченко, Левчук, Одинцов, Сандульский

МПК: B24B 5/16

Метки: вогнутых, вращения, криволинейных, поверхностей, тел, шлифования

...дл большему диаметру более 12.Способ осуществляют извести ческими средствами следуюшиИзделие устанавливают в осн фовального станка с возможност тяжения вдоль продольной оси. предварительное растяжение изд четным усилием, которое контро помощью индикатора динамоме лию сообщается вращательное и поступательное движение вдоль фовальному кругу - вращение.(54) СПОСОБ ШЛИФОВАНИТЫХ КРИВОЛ ИНЕЙ НЫХНОСТЕЙ ТЕЛ ВРАЩЕНИЯ(57) Изобретение предназначено для абразивной обработки и обеспечивает возможность шлифования вогнутых криволинейных поверхностей тел вращения малой продольной жесткости. Цель изобретениярасширение технологических возможностейза счет обеспечения обработки деталей сотношением длины к наибольшему диаметру более 12. Изделие...

Номер патента: 1553573

Опубликовано: 30.03.1990

Авторы: Голубев, Исаков, Юницкий

МПК: D01D 13/00

Метки: длинномерного, транспортирования

...илй фвручную. Привод 8 роликов 3 выполнен.при помощи шестерен 13 (фиг. 4) илиразными способами индивидуальных мо"торроликов, встроенных внутри каждогоролика 3,Механизм 1 подачи вытягиваемой нити 2 расположен внутри барабана 11 и,в частности, соосно последнему.Устройство работает следукицим образом.Через механизм 1 (фиг. 1), расположенный внутри барабана 11, на ролики подается длинномерный материал, на- пример нить 2. Она облегает все ролики 3 с наружной стороны контура, образованного роликами 3 системы 10, создавая, в зависимости от количествароликов Э, ту или иную фигуру (фиг.1- 3, 5-6). Количество роликов в вытяжной системе 10 равно 2-8 (см. фиг. 1- 3, 5-б), Длинномерный материал 2 наматывают на вытяжной системе 10, укрепленной на...

Номер патента: 1551748

Опубликовано: 23.03.1990

Авторы: Близнюков, Дьяков, Иванов, Исаков, Капуста, Кравцов, Лобастов, Лобачев, Молоканкин, Подорожный, Хорошилов, Шапиро

МПК: C22B 1/16

Метки: аглошихте, содержания, топлива, углерода

...входы вычислитель 7, где происходит не ление среднего эначе закиси железа в аглом%Б - среднее значение;Фб - среднее квадратичное отклонение;Ч - вариация. ной ниже формуле, С выхода вычислительного устройства 7 сигнал, пропорциональный среднему значению РеО в потоке готового агломерата с блока агломашин, сравнивается в блоке 8 сравнения с сигналом задатчика 9 содержания РеО в агломерате, С выхода блока 8 сравнения поступает управляющий сигнал на дозатор 10 твердого топлива, который изменяет расход топлива в общий поток шихты на блох агломашин,Среднее значение содержания РеО в агломерате для каждого момента определяется по формуле где РеО и Ч,; - текущее значение содержания закиси железа в агломерате и скорости каждой агломашины...

Номер патента: 1551599

Опубликовано: 23.03.1990

Авторы: Исаков, Липанов, Самсонов

МПК: B65B 69/00

Метки: кип, поясов, проволочных, снятия, утилизации

...при этом валы 24 прижимаются к кулачкам 28 с помощью гружин 29. Приспособление 4 определения местонахождения поясов состоит из сварного кронштейна 30 с установленным на нем бесконтактным выключателем 31. Устройство работает следующим образом.Кипа 32 устанавливается на подающий транспортер 1 с помощью электропогрузчика или тельфера (не показаны). При прохождении металлического пояса кипы 32 над приспособлением 4 определения местонахождения пояса последний дает сигнал на включение привода 27 механизмов разреза 5 10 15 20 25 30 35 40 ния 2 и удаления 3 поясов, При этом кулачки 19 - 21 воздействуют на толкатели 33 - 35 механических ножниц 18. Последние перемещаются до соприкосновения с кипой 32 или немного вдавливаются в нее, в дальнейшем...

Номер патента: 1549821

Опубликовано: 15.03.1990

Авторы: Дукмасова, Исаков

МПК: B60P 3/12

Метки: буксировщик, колесных, средств, транспортных

...следующим образом.При необходимости отбуксировать неисправный карьерный автосамосвал на буксировщике расфиксируется фиксатор 15 инесущая консоль 11 под действием собственного веса опускается в направляющих 9,если скорость опускания недостаточна 1 апример, в зимнее время из-за повышеннойвязкости масла) включается дополнительныйгидроцилиндр 13 одностороннего действияи скорость опускания несущей консоли 11увеличивается.После опускания несущей консоли 11 вкрайнее нижнее положение буксировщик,маневрируя, задним ходом заводит захват 5 10 5 20 25 30 35 рное устройство 12 под бампер (или под переднюю поперечину рамы) буксируемого карьерного автосамосвала. Затем включаются гидроцилиндры 10 и несущая консоль 11 поднимается в направляющих 9, при...

Номер патента: 1549514

Опубликовано: 15.03.1990

Авторы: Басенок, Исаков

МПК: A22C 17/00

Метки: мясокостного, распиливания, сырья

...пилы 2 вне зонырезания с зазором от диска пилы 2,равным 0,1-0,4 толщины последнего.Каждая пластина 5 выполнена в формечасти кольца и на стороне, обращенной к диску пилы 2, имеет несколькоконцентрических пазов 6 с поперечным сечением в форме трапеции, меньшим основанием обращенной к дискупилы 2. Устройство содержит средство7 для подачи воды через зазор в пазы.Пила 2 установлена на оси 8, апластины 5 - на кронштейнах 9. Позицией 10 обозначен корпус устройстваЯ Устройство работает следующим образом.г35Мясокостное сырье закрепляют в приспособлении 4, пиле 2 сообращают вращение .и одновременно подают воду из сопла средства 7. Посредством изменения величины зазоров между пластинами 10 5 и диском пилы 3 уменьшают шум и вибрацию до пределов...

Номер патента: 1548035

Опубликовано: 07.03.1990

Авторы: Вятскова, Зажорин, Исаков, Кузнецова, Новиков, Простопопов, Пухов

МПК: B25J 9/06

Метки: манипулятор

...зубчатые колеса 22 установлены совместно с ведомыми зубчатыми колесами 23 конических передач на соосных валах 24 и взаимодействуют с ведущими зубчатыми колесами 17,цилиндрических передач механизма зажима и ориентации зажимных элементов, а каждое ведущее колесо 25 конической передачи установлено на одном валу 26 с ведомым колесом 27 цилиндрической передачи, при этом ведущее колесо 28 связано с зубчатым колесом 18 выходного вала 9 привода вращения модуля 7.Ориентация захватного устройства 3 осуществляется вокруг оси 11 при передаче однонаправленного движения от соответствующих приводов модулей манипулятора, при этом промежуточные валы 12 и 13 препятствуют вращению ведущих зубчатых колес 17, и происходит вращение ведущих зубчатых...

Номер патента: 1548019

Опубликовано: 07.03.1990

Авторы: Исаков, Ратников

МПК: B24B 33/08

Метки: головка, хонинговальная

...тем, что при смещении конусов 5 и 6 относительно штока 2 возникало не трение скольжения, а трение качения. Обойма 3 верхнего конуса установлена на штоке 2 в упор к его базовому торцу через компенсационную шайбу 9, а обойма 4 этого же конуса поджимается к нему пружиной 10, усилие прижима которой регулируется шайбами 11. Нижний конус поджат к торцу штока 2 через эластичную прокладку 2, усилие прижима регулируется гайкой 13. Корпус 1 выполнен с базовыми поясками 14, а брускодержатели 15 - с ответными пояскам 14 выточками 16 и установлены на корпусе 1 с возможностью упора в базовые пояски 14 в исходном состоянии. На брускодержателях 15 размещены хонинговальные бруски 17. Крепление хонинговальной головки к шпинделю хонинговального...

Номер патента: 1546570

Опубликовано: 28.02.1990

Авторы: Актокалов, Исаков, Недорезов, Нурманбетов, Тургумбаев

МПК: E02F 3/88

Метки: грунтов, исследования, подводного, разрушения, стенд

...исследований за счетсинхронизации изменения скорости перемещения модели рабочего органа и расходажидкости через сопла.На фиг. 1 изображен стенд; на фиг. 2 -узел 1 на фиг. 1.Стенд включает корпус 1 с грунтом,заполненный жидкостью, размещенную вкорпусе 1 модель 2 рабочего органа с соплами 3, механизм перемещения модели 2 соштоком 4, в котором выполнен канал 5,. соединенный с соплами 3, и механизмсоздания давления жидкости,Механизм создания давления жидкости выполнен из насоса 6, привод 7 которого кинематически соединен с механизмом перемещения модели 2. Напорный патрубок насоса 6 соединен трубопроводом 8 с каналом 5 штока 4, а всасывающий патрубок - трубопроводом 9 с полостью корпуса 1, Модель 2 закреплена на штоке 4 с помощью...

Номер патента: 1541574

Опубликовано: 07.02.1990

Авторы: Исаков, Капитонов, Соколов, Ясюкевич

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...нагрузки выходное напряжение уменьшается и равенство напряжений на входах первого гистерезисного компаратора 11 нарушается. Компаратор срабатывает, цто приводит к появлению на входе стробирования компаратора 7 сигнала отключения, на управляющем входе первого силового ключа 15 - сигнала включения. В результате на выходе компаратора 7 устанавливается напряжение, необходимое для насыщения импульсного регулирующего элемента 1, а номинальное выходное напряжение стабилизатора поддерживается непрерывным стабилизатором (усилитель 9 сигнала рассогласования, регулирующий элемент 2) за счет действия вспомогательной цепи отрицательной обратной связи: выход делителя 13, инвертирующий вход усилителя 9 сигнала. рассогласования, непрерывный...

Номер патента: 1539753

Опубликовано: 30.01.1990

Авторы: Анисимов, Исаков, Капитонов, Соколов, Ясюкевич

МПК: G05F 3/22

Метки: источник, опорного

...резистора 8 и с первой выходной шиной, а коллектор второго транзистора 2 - с первым выводом второго резистора 7 и с второй выходной шиной, шестой транзистор 11, база и коллектор которого объединены с первой входной шиной 9, а эмиттер подключен к второму выводуФ третьего резистора 8, база и коллектор пятого транзистора 5 объединены с вторым выводом второго резистора 7,. а его эмиттер - с второй входной шиной 10, второй 2 и четвертый 4 траи 30 эисторы выполнены двухколлекторными и их вторые коллекторы соединены с базой четвертого транзистора 4. Транзисторы 5 и 11 по типу проводимости совпадают с транзисторами 3 и 4.35Устройство работает следующим образом.При подключении первой входной шины 9 к источнику напряжения положительной...
