Виброизолятор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

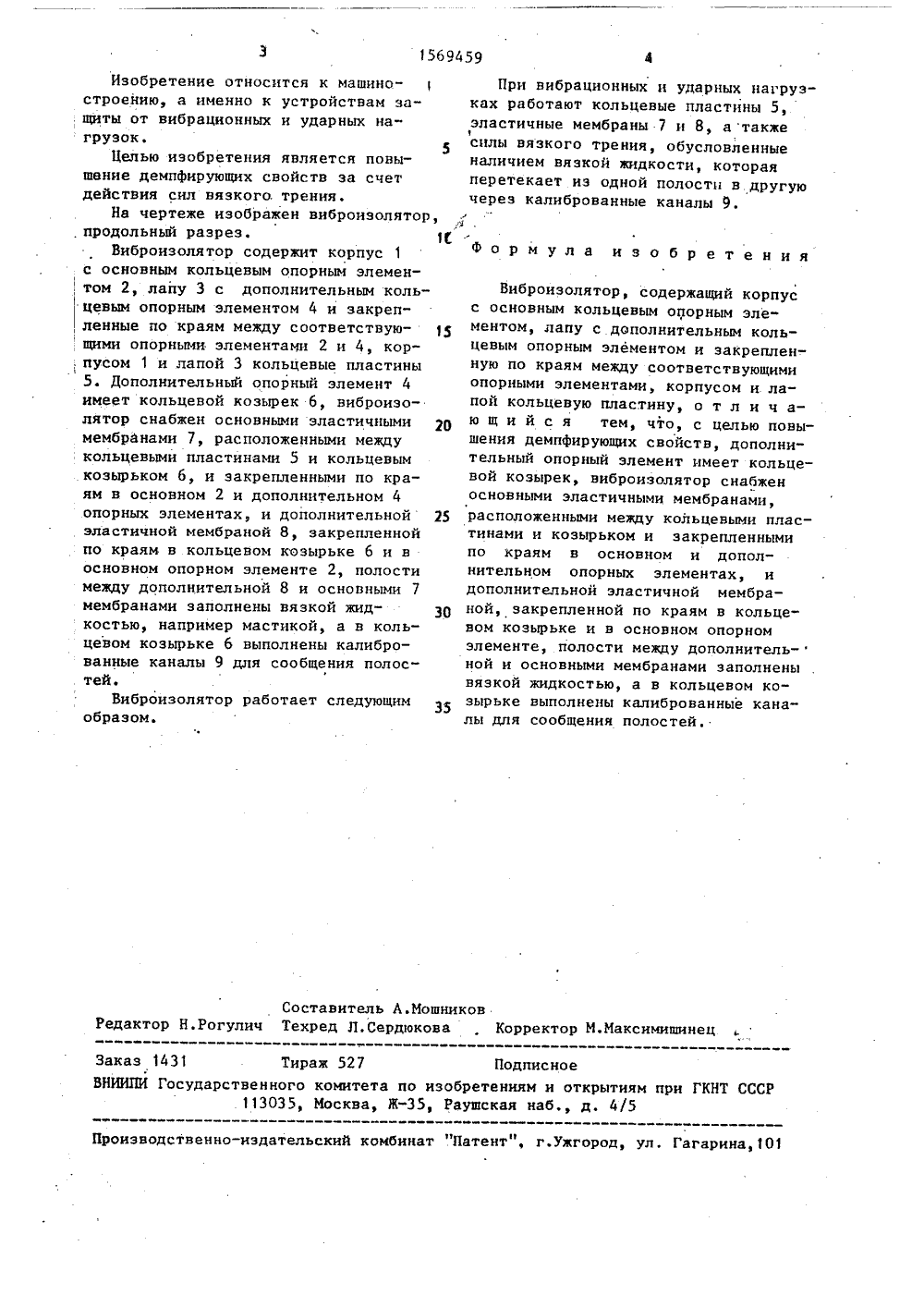

ОЮЗ СОВЕТСНИХ ОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН И 1 1)5 Р 16 Р 5/00 РЕТЕНИ стро щиты ый пол шени дейс вибр рабо тичн х" н во ССС 1978. вязк чием м о- .кали ГОСУДАРСТВЕННЫЙ НОМИТЕПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯПРИ ГКНТ СССР ИСАНИЕ ИЗО ОРСНОМУ СВИДЕТЕЛ(57) Изобретение относитс ению, а именно к устройствам заот вибрационных и ударных нагруЦелью изобретения является повые демпфирующих свойств за счет твия сил вязкости трения, При ационных и ударных нагрузках тают кольцевые пластины 5, эласые мембраны 7 и 8, а также силы ого трения, обусловленные наливязкой жидкости, которая перетеиз одной полости, в другую через брованные каналы 9. 1 ил.1569459 Составитель А.МошниковРедактор Н.Рогулич Техред Л,Сердюкова . Корректор М.Максимишинец Заказ 1431 Тираж 527 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 Изобретение относится к машиностроению, а именно к устройствам за, щиты от вибрационных н ударных на" грузок.Целью изобретения является повышение демпфирующих свойств за счет действия сил вязкого. трения.На чертеже изображен виброизолятор , продольный разрез.Виброизолятор содержит корпус 1 с основным кольцевым опорным элемен, том 2, лапу 3 с дополнительным коль-цевым опорным элементом 4 и закрепленные по краям между соответствую щими опорными элементами 2 и 4, кор.пусом 1 и лапой 3 кольцевые пластины 5. Дополнительный опорный элемент 4 имеет кольцевой козырек 6, виброизолятор снабжен основными эластичными мембранами 7, расположенными между кольцевыми пластинами 5 и кольцевым .козырьком б, и закрепленными по краям в основном 2 и дополнительном 4 опорных элементах, и дополнительной эластичной мембраной 8, закрепленной по краям в кольцевом козырьке 6 и в основном опорном элементе 2, полости между дополнительной 8 и основными 7 мембранами заполнены вязкой жидкостью, например мастикой, а в кольцевом козырьке 6 выполнены калиброванные каналы 9 для сообщения полостей.Виброизолятор работает следующим образом. При вибрационных и ударных нагрузках работают кольцевые пластины 5,эластичные мембраны 7 и 8, а также1силы вязкого трения, обусловленныеналичием вязкой жидкости, котораяперетекает из одной полости в другуючерез калиброванные каналы 9.д11Формула изобретения Виброизолятор, содержащий корпусс основным кольцевым опорным элементом р лапу с дополнительным кольцевым опорным элементом и закреплен-,ную по краям между соответствующимиопорными элементами, корпусом и лапой кольцевую пластину, о т л и ч аю щ и й с я тем, что, с целью повышения демпфирующих свойств, дополнительный опорный элемент имеет кольцевой козырек, виброизолятор снабженосновными эластичными мембранами, 25 расположенными между кольцевыми пластинами и козырьком и закрепленнымипо краям в основном и дополнительном опорных элементах, идополнительной эластичной мембраной, закрепленной по краям в кольцевом козырьке и в основном опорномэлементе, полости между дополнитель-ной и основными мембранами заполненывязкой жидкостью, а в кольцевом козырьке выполнены калиброванные каналы для сообщения полостей.
СмотретьЗаявка
4265729, 22.06.1987
СЕВЕРО-ЗАПАДНЫЙ ЗАОЧНЫЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
ИСАКОВ ВЯЧЕСЛАВ МИХАЙЛОВИЧ, ХАМЗИН КОНСТАНТИН ХУСЯИНОВИЧ
МПК / Метки
МПК: F16F 5/00
Метки: виброизолятор
Опубликовано: 07.06.1990
Код ссылки
<a href="https://patents.su/2-1569459-vibroizolyator.html" target="_blank" rel="follow" title="База патентов СССР">Виброизолятор</a>
