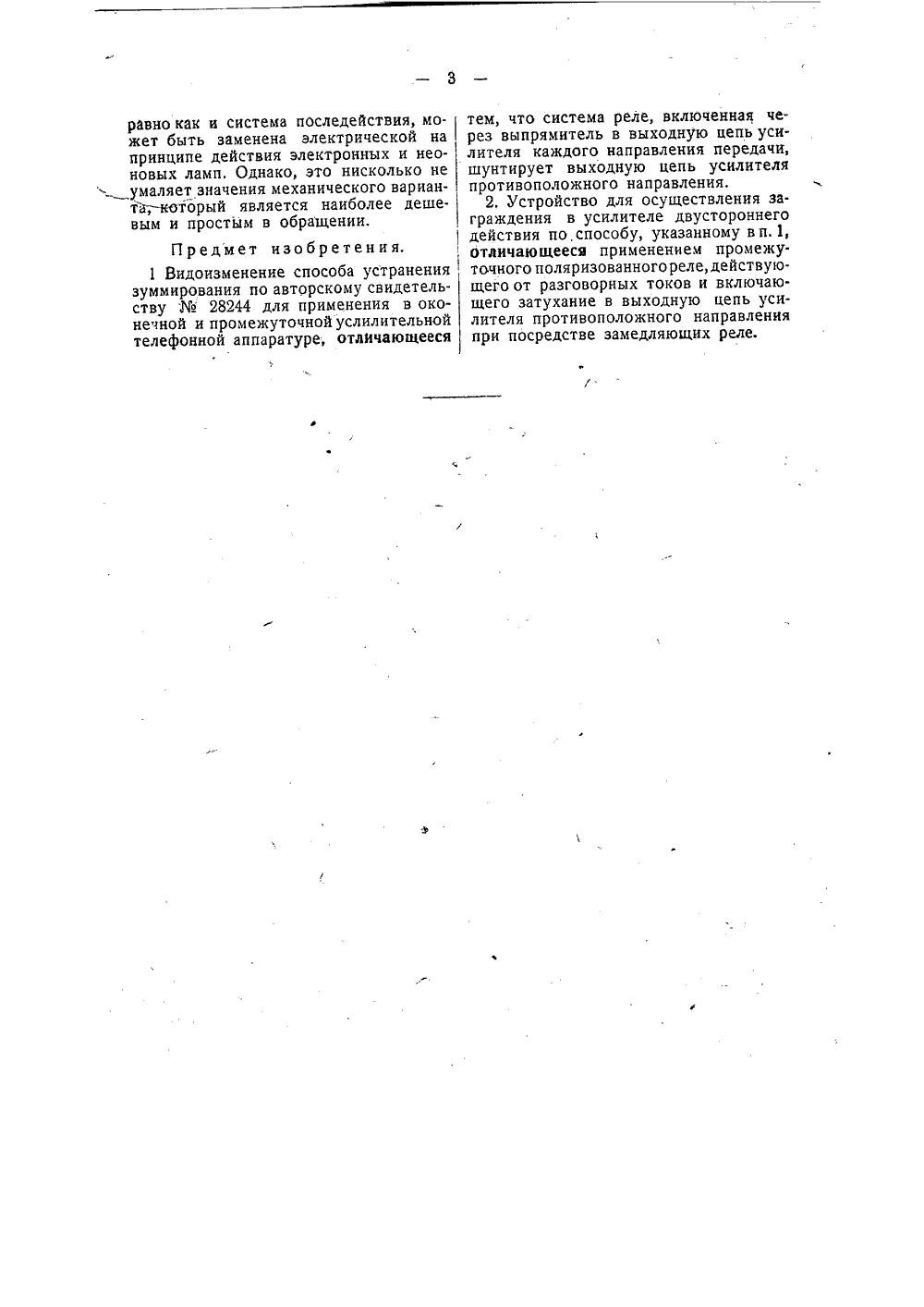

Способ устранения зуммирования

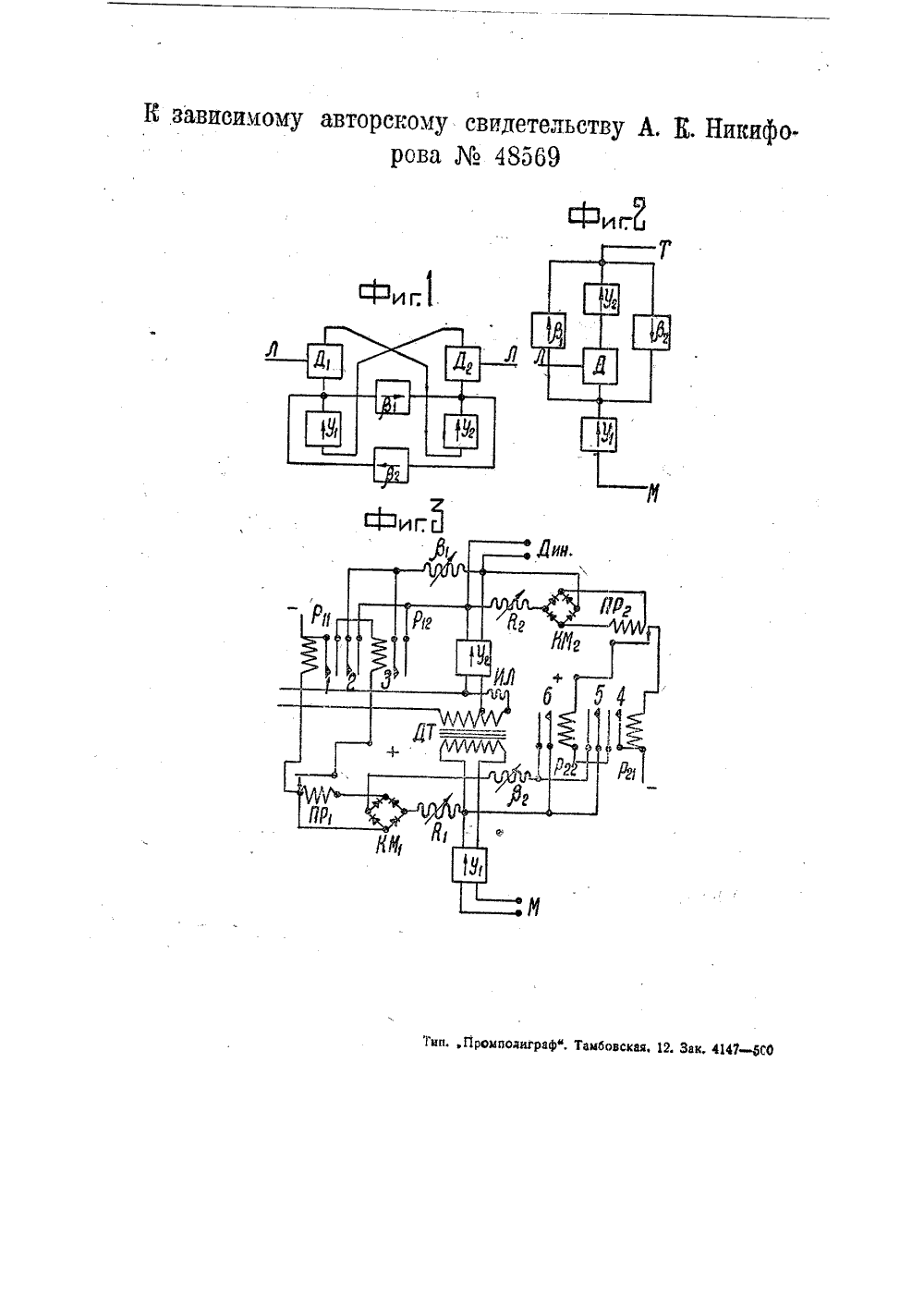

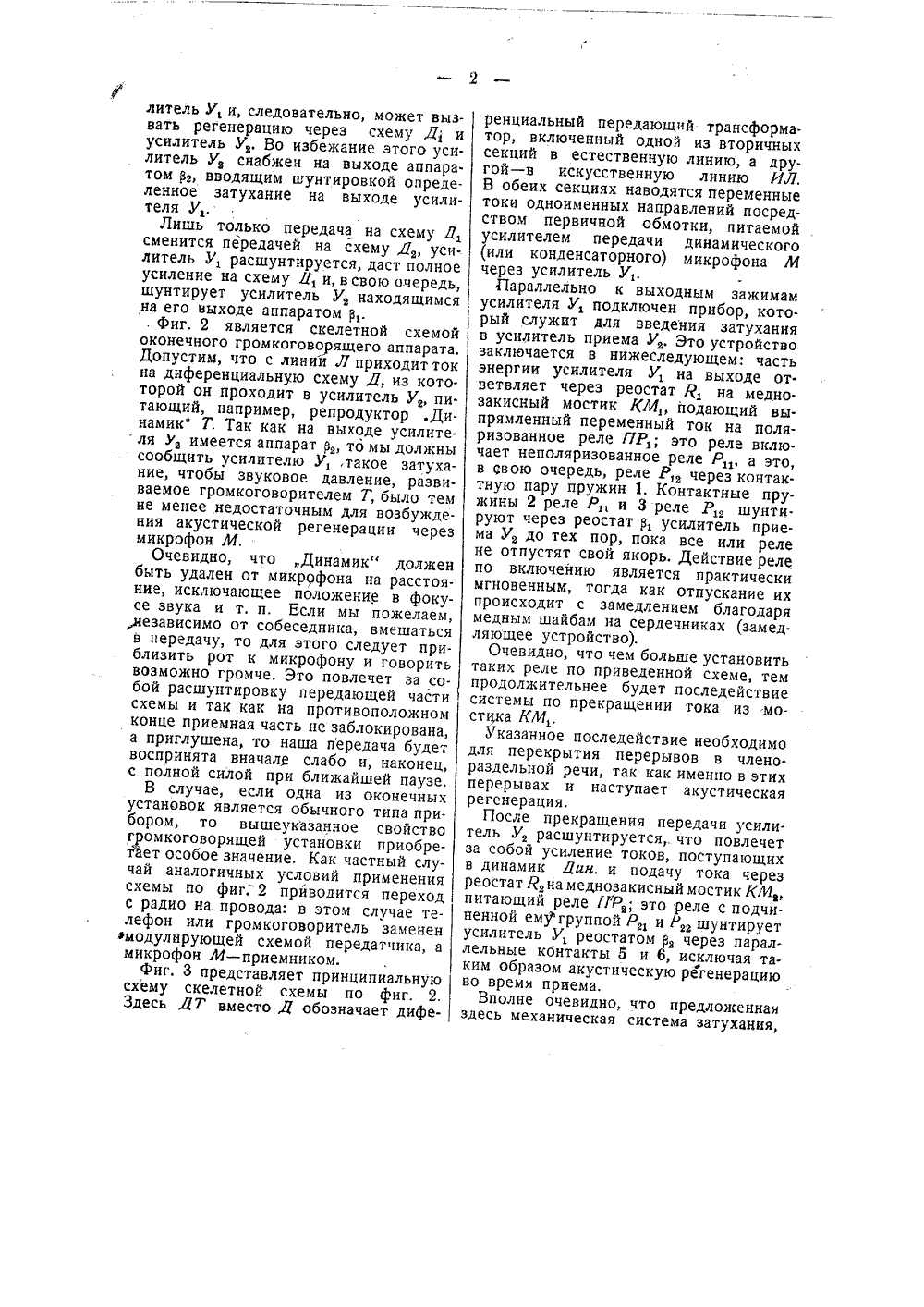

литель У, и, следовательно, может вызвать регенерацию через схему ,7, и усилитель У,. Во избежание этого усилитель Уз сйабжен на выходе аппара. том авводящим шунтировкой определенное затухание на выходе усилителя У,.Лишь только передача на схему Я, сменится передачей на схему Я усн. литель У, расшунтируется, даст полное усиление на схему Л, и, в свою очередь, шунтирует усилитель У, находящимся, на его выходе аппаратом а,.. Фиг, 2 является скелетной схемой оконечного громкоговорящего аппарата, Допустим, что с линий Л приходит ток на диференциальную схему Д, из кото- торой он проходит в усилитель У пи. тающий, например, репродуктор .Динамик" Т. Так как на выходе усилите ля У, имеется аппарат Вто мы должны сообщить усилителю Утакое затухание, чтобы звуковое давление, разви. ваемое громкоговорителем Т, было тем не менее недостаточным для возбуждения акустической регенерации через микрофон М.Очевидно, что Динамик" должен быть удален от микрофона на расстояние, исключающее положение в фокусе звука и т. п. Если мы пожелаем, независимо от собеседника, вмешаться в передачу, то для этого следует приблизить рот к микрофону и говорить возможно громче. Это повлечет за собой расшунтировку передающей части схемы и так как на противоположном конце приемная часть не заблокирована, а приглушена, то наша передача будет воспринята вначале слабо и, наконец, с полной силой при ближайшей паузе.В случае, если одна из оконечных установок является обычного типа прибором, то вышеуказанное свойство громкоговорящей установки приобретает особое значение. Как частный случай аналогичных условий применения схемы по фиг, 2 прйводится переход с радио на провода: в этом случае телефон или громкоговоритель заменен эмодулирующей схемой передатчика, а микрофон М - приемником.Фиг. 3 представляет принципиальную схему скелетной схемы по фиг, 2. Здесь ЛТ вместо Д обозначает лиференциальный передающий трансформатор, включенный одной из вторичных секций в естественную линию, а другой в искусственную линию ИЛ. В обеих секциях наводятся переменные токи одноименных направлений посредством первичной обмотки, питаемой усилителем передачи динамического (или конденсаторного) микрофона М через усилитель У,.Параллельно к выходным зажимам усилителя У, подключен прибор, который служит для введения затухания в усилитель приема У,. Это устройство заключается в нижеследующем: часть энергии усилителя У, на выходе ответвляет через реостат Я на меднозакисный мостик КМподающий выпрямленный переменный ток на поляризованное реле ПР,; это реле вклю. чает неполяризованное реле Р, а это, в евою очередь, реле Р, через контактную пару пружин 1. Контактные пружины 2 реле Ри 3 реле Ршунти. руют через реостат а, усилитель приема У, до тех пор, пока все или реле не отпустят свои якорь, Действие реле по включению является практически мгновенным, тогда как отпускание их происходит с замедлением благодаря медным шайбам на сердечниках (замедляющее устройство).Очевидно, что чем больше установить таких реле по приведенной схеме, тем продолжительнее будет последействие системы по прекращении тока из мостц,ка КМ,.Указанное последействие необходимо для перекрытия перерывов в члено. раздельной речи, так как именно в этих перерывах и наступает акустическаярегенерация.После прекращения передачи усилитель У, расшунтируется,. что повлечет за собой усиление токов, поступающих в динамик Яин, и подачу тока через реостат Я, на меднозакисный мостик КМ питающий реле ИР,; это реле с подчиненной ему группой Ри Р, шунтирует усилитель У, реостатом р, через параллельные контакты 5 и 6, исключая таким образом акустическую регенерацию во время приема,Вполне очевидно, что предложенная здесь механическая система затухания,равно как и система последействия, может быть заменена электрической на принципе действия электронных и неоновых ламп. Однако, это нисколько не умаляет значения механического варианта;-который является наиболее дешевым и простйм в обращении.Предмет изобретения,1 Видоизменение способа устранениязуммирования по авторскому свидетельству28244 для применения в оконечной и промежуточной услилительной телефонной аппаратуре, отличающееся тем, что система реле, включенная через выпрямитель в выходную цепь усилителя каждого направления передачи, шунтирует выходную цепь усилителя противоположного направления.2. Устройство для осуществления заграждения в усилителе двустороннего действия по, способу, указанному в п. 1, отличаюШееся применением промежуточного поляризованного реле, действующего от разговорных токов и включающего затухание в выходную цепь усилителя противоположного направления при посредстве замедляющих реле.В зависииому авторскому свидетельству А. Е. Никифо. рова48569
