Номер патента: 2001771

Опубликовано: 30.10.1993

Авторы: Гаврюшенко, Гераскин, Головкин, Дмитренко, Зарацян, Лебедев, Мовшович, Першина, Рязанцев, Сысенко

МПК: B29C 43/20

Метки: переменного, сечения

...с частным случаем уравнения (1)Ь 1 = 1 о - 11 = 56 4 - 50 = 6 4 ммТемпература. при которой проводили осадку заготовки, составляла 100 С, затем температуру повышали до 150 С и отверждали связующее в течение 60 мин,П р и м е р 2, Изготовление винта М 6 (ГОСТ 1491-72) иэ органопластика. Винт исполнение 2, резьба с шагом 1 мм, по всей длине стержня винта, равной 20 мм, в результате 12 = 0: высота головки 4 мм, диаметр головки 10 мм,В качестве армирующих волокон использовали синтетические нити СВМ ТУ 6- 06-И-78), в качестве связующего - полиамид - 6, Цилиндрическую заготовку изготавливали следующим образом. Нити СВМ скручивали с нитями из полиамида 6 в шнур, которые протягивали через калибрующую головку пултрузионной установки,...

Номер патента: 1835068

Опубликовано: 15.08.1993

Авторы: Ведмеденко, Гаврюшенко, Путинцев

МПК: G01N 13/02

Метки: жидкостей, натяжения, поверхностного

...9 вокруг боковой поверхности блока. Капилляры включены в цепь последовательно, через центральный электрод 8 ивнешнюю трубку блока капилляров.Изобретение осуществляется следующим образом. Кювету 4 из несмачиваемогоматериала площадью 5026,5 мм, находящу 2юся в блоке термостабилизации 6 с заданной температурой в диапазоне 25-50 С,заполняют стандартной жидкостью с известными плотностью и удельной электропроводностьа (например, 0,9 растворомКаО) той же температуры до фиксированного уровня. В кювету 4 опускают описанныйвыше блок капилляров до погружения вжидкость пластин 1 на 2-3 мм, после чегоблок фиксируют в кювете при помощи кронштейнов 3, выступающих из обоймы 2, входящих в прорези в кромках стенок к 1 оветы,Затем на крайние пластины блока...

Номер патента: 1797633

Опубликовано: 23.02.1993

Авторы: Гаврюшенко, Суслов

МПК: D06H 7/04

Метки: полосы, продольного, раскроя

...по стрелке В на фиг 2,Устройство продольного раскроя материала на полосы состоит из.основания 1,на 45 котором смонтированы консольно верхний 2 и нижний 3 приводные валы, привод 4, дисковые ножи 5 и 6, взаимодействующие между собой, смонтированные на приводных валах 2 и 3, устройство центрирующее 50 7, корпуса 8 и 9, в которых установлены приводные валы 2 и 3, на нижнем приводном валу 3 смонтированы барабаны 10 и 11, Барабан 10 смонтирован на валу 3 ближе к корпусу 9 и является одновременно держа телем ножа б, а барабан 11 смонтирован наконце вала 3. Между барабаном 10 и ножом 6 выполнен зазор для прихода ножа 5. Наружный диаметр барабанор 10 и 11 равеннаружному диаметру ножа б. Приводные валы 2 и 3 между собой и приводом 4 связаны...

Номер патента: 1738978

Опубликовано: 07.06.1992

Автор: Гаврюшенко

МПК: E04B 5/02, E04G 21/26

Метки: монтажа, панели, перекрытия

...корпусов 12 расположены. продольные щелевые отверстия 19, совпадающие с пазами 3 над пустотами 4 панелей 1.Установка пружинного фиксатора производится таким образом, цтобы пластинами 14 он насажен на монтажные петли 15, выступы 9 подвижных опор 2 вошли в щелевое отверстие 19 корпусов 12 и находились у дисков 17 с открытой стороны корпуса. При этомподвижная опора 2 находится в крайнем левом положении, т.е. она может перемещаться только вправо, сжимая пружину 13 посредством воздействия выступа 9 на диск 17.Рама пружинного фиксатора при силовых воздействиях удерживается от перемещений монтажными петлями 15, на которые, она насажена пластинами 14.На фиксаторе имеются монтажныеяетли 10 для его строповки и перемещения краном при. установке и...

Номер патента: 1724175

Опубликовано: 07.04.1992

Авторы: Гаврюшенко, Месонжник

МПК: A61B 6/00

Метки: автоматической, гамма-камера, стабилизации, устройством

...ФЭП 4, Индивидуальные сигналы регулировки предназначены для компенсации возмущающих воздействий, по разному действующих на каждый каскад ФЭП. К ним относятся временная и температурная нестабильность ФЭУ, их старение. В качестве органов регулировки коэффициентов преобразования каскадов ФЭП могут быть использованы, например, управляемые аттенюаторы или один из диодов ФЭУ (последний, например), изменение напряжения на котором вызывает изменение коэффициен- . та усиления ФЭУ,С выходов блока 11 сигналы поступают также на соответствующие входы блока 12 формирования общего сигнала регулировки. Здесь осуществляется их алгебраическое суммирование.С выхода блока 12 общий сигнал регулировки поступает на вход управления блока...

Номер патента: 1630811

Опубликовано: 28.02.1991

Авторы: Гаврюшенко, Мовшович, Пашков, Скоров, Троянкер, Харламов

МПК: A61F 2/32

Метки: ножка, сустава, эндопротеза

...в костно-мозговом канале трубчатой кости, содержит стержень 1 с резьбовым отверстием 2, резьбовой стержень 3 с лыской 4 и опорный фланец 5. Причем поверхность резьбового отверстия 2 по всей его длине и внешняя поверхность ножки пересечены таким образом, что резьбовой стержень 3, ввернутый в отверстие 2, оказывается выдвинутым своей резьбовой частью относительно поверхности ножки.Ножка эндопротеза применяется следующим образом.В предварительно обрамеру стержня 1 костно-мо,801630811 дят стержень 1 до упора фланца 5 на торце диафиза бедренной кости, При этом в резьбовое отверстие 2 предварительно ввернут почти до упора (недоворачивание составляет не менее 180, т.е. пол-оборота) резьбовой стержень 3 таким образом, что его резьбовая...

Номер патента: 1573116

Опубликовано: 23.06.1990

Автор: Гаврюшенко

МПК: E04B 5/02

Метки: панель, перекрытия

...с целью повышения безопасности путем уменьшения Ъ возможности опрокидывания панели при монтаже при одновременном повышении производительности монтажа, панель выполнена спристенным боковым выступом, имеющим ус- фЬ туп для торцового опирания опорного выступа смежной панели в проектном положенин.2. Панель по п. 1, отличающаяся тем,что она имеет н плане треугольную форму. ы иор существ гнезится пор,ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Ворошиловградский филиал Республиканского проектного института Укржилремпроект(57) Изобретение относится к строительствуи может быть, в частности, использованопри замене перекрытий при капитальномремонте зданий. Цель изобретения - повыИзобретение относится к строительству и может...

Номер патента: 1519687

Опубликовано: 07.11.1989

Авторы: Гаврюшенко, Мовшович

МПК: A61F 2/32

Метки: гаврюшенко, мовшовича, сустава, тазобедренного, эндопротез

...сус 3 Вд ус 1;)ни н 113.30путм погружиия и и, нт( ) Г 0 з с 1) с 1, 1( 31 31 и 11 Ж К И 4 В и р (.,В с р 1 Т С, 1 Ь 10 3 О,и ГОН,133 Н Ы)1 КОСТН 0- 10;(ГОНИ Кс) Ц с(. )(ЛРс(, с ДС 1 с.1 Я)1Г КЫОН(.НТс 1Н 11)С, Вс( РИТС, ЬЦО 330.13 отовгг 3 (ЧК) ГДЗОВЧ К) К(С Г Ь, Затем нцр;(влян голнку 1 оелрд В чдИк), СОЗЛс 1 вс(Я, 131 К(1 М Г)Рс)ЗОХ 1, ) ЗС 1 ИО,Г)ИСКЦ 0 Гц эцлопрс,г.11 ри этой 03 Р;3 ии почти иол(осгьк ; с 1 . 1 51 . Г С 51 К с1 1 С ( , ; сС У С 1 с 1,). .1 (. Ч 33 с 3 и . 1 1 си ныраб 01 ку сино(;ис 1,Иной жи,кос 3 и, ян,к)- шуюся счазкси. 11 д Восстдцовлнис кг)1(счг(ы необхолич бо(ыио) срок.,1 нижция ж и ССтс(Вц и Ч(3 Ц с Н) ГСЯ Ч(сР(сЗ Ц(.С КС),1 Ь Ко ЛИСИ ИОС.С 031",;3(И1 ол лйсВис м этой силы Г(роисх 0,и СЖНТИИ 3( 1) О) Ч,1...

Номер патента: 468515

Опубликовано: 30.05.1989

Авторы: Гаврюшенко, Ена, Пигульская, Плыска, Соловьева, Устькачкинцев

МПК: C10M 141/10

Метки: пластичная, смазка

...кислоты. Затем при постоянном перемешивании в котел добавляют диизопропилксантат этилена и включают обогрев смеси. Не подниомая температуры выше 50 С, смесь перемешивают до полного растворения ди изопропилксантата этилена, после чего композиция присадок считается готовой к применению.Входящие в состав пластичной смазки компоненты берут в следующих соотношениях, мас,%:Литиевое мыло12-оксистеариновойкислоты 5-7 Полиизобутилен 3-4 ДиизопропилксантатэтиленаДибутиловый эфиртрихлорметилфосфоновой кислоты 0,8-1,1 Нефтяное масло До 100 В качестве нефтяного масла используют минеральное масло с вязкостью24-26 сст,Пластичную смазку готовят следующим образом.В варочный котел загружают две трети от общего количества минерального...

Номер патента: 1457933

Опубликовано: 15.02.1989

Авторы: Гаврюшенко, Махсон, Савадян, Уразгильдеев

МПК: A61M 27/00

Метки: гнойных, дренирования, ран

...концыдренажной трубки 1 надевают эластичные оболочки 2,3, для чего браншами 508,9 с насадками 10, 11 раздвигают отверстие 6 фиксатора 4 до диаметра,большего наружного диаметра трубки1 проводйт в полость оболочки выстуФпающие концы трубки 1. Затем дополнительное устройство убирают, фиксатор 4, благодаря эластичности, обхватдвает дренажную трубку без ее пережатия. Фиксатор 5 герметично прикрепляют к коже, например приклеиваютклеем АКК. Дополнительно фиксатор5 может быть прикреплен к коже липким пластырем, пропущенным через петли 14.В исходном состоянии оболочки устанавливают так, что одна иэ них, например под 2 - в расправленном состоянии, а другая - под 3 - в гофрированном, сжатом состоянии.После такого размещения и закрепления...

Номер патента: 1398856

Опубликовано: 30.05.1988

Авторы: Гаврюшенко, Мовшович, Холодаев

МПК: A61F 2/32

Метки: сустава, тазобедренного, эндопротез

...бедра.Известно, что нижний отдел шейки бедра является наиболее прочным участкомшейки и в здоровом суставе воспринимаеткомпрессионные нагрузки, о чем свидетельствуют силовые линии этой части кости,видимые невооруженным глазом. Поэтомусохранение хотя бы части этого отдела приэндопротезировании является желательным 5 Ои целесообразным, а нагрузка, которая впредлагаемом эндопротезе приходится наэтот отдел, привычна для него и легко имвыдерживается.Экспериментально установлено, что привыполнении дополнительного участка основания опорной площадки под углом меньше 90 за счет концентрации сил на вершине клина, образованного этим углом, происходит разрушение кости. При угле больше 130 цель не достигается, так как площадка соскальзывает (она...

Номер патента: 1265065

Опубликовано: 23.10.1986

Автор: Гаврюшенко

МПК: B29D 30/46

Метки: обрезиненного, полотна, разрезки

...3, установленного с помощьюкронштейнов 4 на штоках 5 силовых пневмоцилиндров 6, закрепленных неподвижно вкорпусе 7. На внутренней стенке 8 корпуса 7закреплена подкладка 9 из фрикционногоматериала, находящаяся впостоянном контакте с роликом 3.Устройство работает следующим образом.После отрезки режущими инструментами - ножами 1 и 2 заготовки обрезиненного полотна 10 ролик 3 с помощью выдвигающихся штоков 5 силовых пневмоцилиндров 6начинает подниматься в направлении стрелки Б до соприкосновения с заготовкой обрезиненного полотна 10. При этом в процессеперемещения ролик 3, контактируя с подкладкой 9, получает вращение в направлении против часовой стрелки и при соприкосновении с обрезиненным полотном 10 несколько приподнимает его в...

Номер патента: 1261648

Опубликовано: 07.10.1986

Авторы: Берестнев, Воскресенский, Гаврюшенко, Гербова, Калачев, Мельникова, Мовшович, Платэ, Романовская, Суздальницкая

МПК: A61F 2/30

Метки: конца, кости, суставного, эндопротеза

...изготовления эндопротезов суставных концов кости.Целью изобретения является увеличение срока службы протеза и облегчение движений в суставе.Пример 1. В стеклянную вакуумированную емкость помещают изделие из силиконовой резины. Емкость вместе с образцом помещают в сосуд Дьюара с жидким азотом. В системе с помощью крана тонкой регулировки создают давление водорода О,З мм рт. ст. В емкости возбуждают разряд с помощью генератора УВЧ 66 с частотой поля 40 в 68 Мгц, соединенного с внешними электродами, наложенными на емкость5 с образцом. Обработку в водородной плазме ведут 2 мин, после чего генератор выключают и к образцу приливают дегазированный 15 Я-ный водный раствор акриламида. Дегазирование производят размора живанием и замораживанием...

Номер патента: 1252270

Опубликовано: 23.08.1986

Авторы: Гаврюшенко, Рогов, Филимонов

МПК: B65H 59/36

Метки: машине, мотальной, натяжения, нитей

...к нему в продольном направлении пружиной 4, степень сжатия которой регулируется винтом 5. Уголок смонтирован15 на основании посредством оси 6. На поворотной пластине 2 смонтирова. ны натяжные ролики 7 с тормозными ба. рабанчиками 8. Натяжные ролики 7 размещены на пластине в шахматном порядке в два ряда и смонтированы в подшипниках 9. Тормозная лента 1 О последовательно обхватывает тормозные барабанчики 8. Один конец ленты жестко закреплен на пластине с помощью болта 11, а другой по средством пружины 12 связан с уголком 3. Винт 13 служит для натяжения ленты 1 О. Гайка 14 фиксирует положение винта 13. Палец 5 служит направителем ленты 1 О.На основании 1 посредством подшипников 16 консольно смонтированы направляю- зо щие ролики 17,...

Номер патента: 1229073

Опубликовано: 07.05.1986

Авторы: Гаврюшенко, Филимонов

МПК: B29D 30/38

Метки: обрезиненного, полос, полотна, стыковки

...перемещения над рабочей поверхностью стола 4, привод для их аксиального перемещения в виде силового цилиндра 5, кинематически связанного посредством блоков 6 и гибкой связи 7 со стыковочными головками 2 и 3, и выравнивающую линейку 8.Станина 1 имеет центральную опору 9 и колеса 10. По обеим сторонам от стола 4 жестко закреплены на станине 1 приемный и отборочный столы 11 и 12. На последних установлены направляющие 13 и 14 и ползуны 15 и 16, которые смонтированы с возможностью аксиального перемещения вдоль направляющих 13 и 14 (фиг.б) .Столы 11 и 2 выполнены рамной конструкции 17. На ползунах 15 и 16 смонтированы в шахматном порядке шариковые опоры 18. Опора 18 подпружинена пружиной 19, установленной в корпусе 20 с...

Номер патента: 1024896

Опубликовано: 23.06.1983

Авторы: Вертлиб, Гаврюшенко, Григорьева, Жуков, Зяблицева, Козлов, Ларкина, Лещинский, Стернин, Фирсов, Шнейдер

МПК: G06F 3/04

Метки: информацией, обмена

...выходом блока повьвюния достоверности, второй выход которого соединен с входом блока Формирования сообщения, блок переключения режимов,выход которого через блок управления бОсоедивен с первым входом блока повышения достоверности, третий и второйвходы которого соединены с информаци,онаваяи соответственно выходом и входом устройства, введены четыре ключа,65 два блока формирования признакови два блока обнаружения признаков,Причем выход блока сопряжения соеди"нен с информационными входами первого и второго ключей, выходы которыхчерез соответствукщие блоки формирования признаков соединены с третьимвходом блока повышения достовернрсти, выход блока Формирования сообщения соединен с информационными входами третьего и четвертого ключей,выходы...

Номер патента: 867025

Опубликовано: 15.04.1982

Авторы: Воробьева, Гаврюшенко, Дроздова, Круковская, Попова, Столяр, Шашкова

МПК: C09K 3/10

Метки: герметизации, резьбовых

...на хранение, а другой методом окунания обрабатывают оцинкованные болты диаметром 10 мм (М 10 1,5), Сушат на воздухе в течение 30 мин до полного удаления растворителей. Затем часть этих болтов закладывают на хранение при комнатной температуре, Периодически в течение года на этих болтах с гайкой проверяется время схватывания и прочность соединений. Критерием оценки прочности служит максимальный момент, получаемый при отвинчивании гайки на 360, Перед испытанием образцы выдерживаются 24 ч при комнатной температуре;Результаты испытания приведены в табл, 1. логично примеру 1, Резьбовые соединения раскручиваются после выдержки в течение 1 суток при комнатной температуре. Результаты испытаний приведены в табл. 3.П р и м е р 4. Готовят 5...

Номер патента: 854397

Опубликовано: 15.08.1981

Авторы: Воскресенский, Гаврюшенко, Гордеев, Мовшович, Рыбаков

МПК: A61M 1/00

Метки: дренирования, ран

...Клапаны выполнены в виде штока 8, взаимодействующего с седлом 9, и перфорированной втулки О с направляющим отверстием для хвостовика штока 8.854397 Устройство работает следующим об.разом.С помощью катетера Э, вводимогов рану с помощью наконечника 4 черезтройник 2, сильфонсоединяетсяс.операционной раной. Легким нажатием руки хирург сжимает сильфонВоздух при этом уходит из снльфоначерез клапан 7. Катетер при этомперекрыт клапаном 6, причем герметичность в этом узле достигается засчет того, что цилиндрическая посадочная форма штока 8 входит в откалиброванное по этой форме с-верстиеседла 915После снятия нагрузки сильфонэа счет упругих свойств своих стенокстремится принять первоначальное попожение. При этом в системе создается вакуум,...

Номер патента: 842502

Опубликовано: 30.06.1981

Автор: Гаврюшенко

МПК: G01N 19/10

Метки: влагочувствительный, элемент

...работы влагЪчувствительного элемента.Предлагаемый элемент может быть ис пользован не только в весовом гигрометре, но и самостоятельно, например как гигроскоп, Положение мениска 7 столбика раствора 6 внутри спирали 1,3 842502аНа чертеже схематически изображенпредлагаемый элемент,Влагочувствительный элемент содержит винтовую спираль 1 (витую ци- .линдрическую пружину , которая вы-.полйена с равномерно увеличивающимсяшагом от торца 2 к торцу 3 и плечикам 4. Внутри спирали размещены стер"жень 5 и гигроскопический раствор 6(в виде столбика А )с мениском 7.1 ОСпиральукреплена на вилке 8 коромысла гигрометра с помощью стержня 5.Столбик раствора находится в положении А при минимальной относительнойвлажности, а в положении Б - при...

Номер патента: 832348

Опубликовано: 23.05.1981

Автор: Гаврюшенко

МПК: G01G 7/00

Метки: becob, коро-мысловых, магнито-торсионный, подвес

...21 и 22 закреплены в капилляре 20 так, что приперемещении капли 23 происходит замыкание одной пары контактов из группы21 и 22.Подвижная система .на фиг, 2 ограничена пунктиром) представляет собой коромысло, выполненное, например,из диэлектрика, часть внутренней полости которого заполнена электролитом28. Электроды 24 и 25, 26 и 27 закреплены на коромысле так, что с помощью коммутатора 14 могут быть электрически связаны попарно через электролит 28. Электроды 24 и 25 служатдля балансировки коромысла, а электроды 26 и 27 - для регулировки чувствительности коромысла.Балансировка и регулировка чувствительности основаны на явлении переноса металла с электрода на электрод 40 при электролизе и осуществляютсяследующим образомПри балансировке...

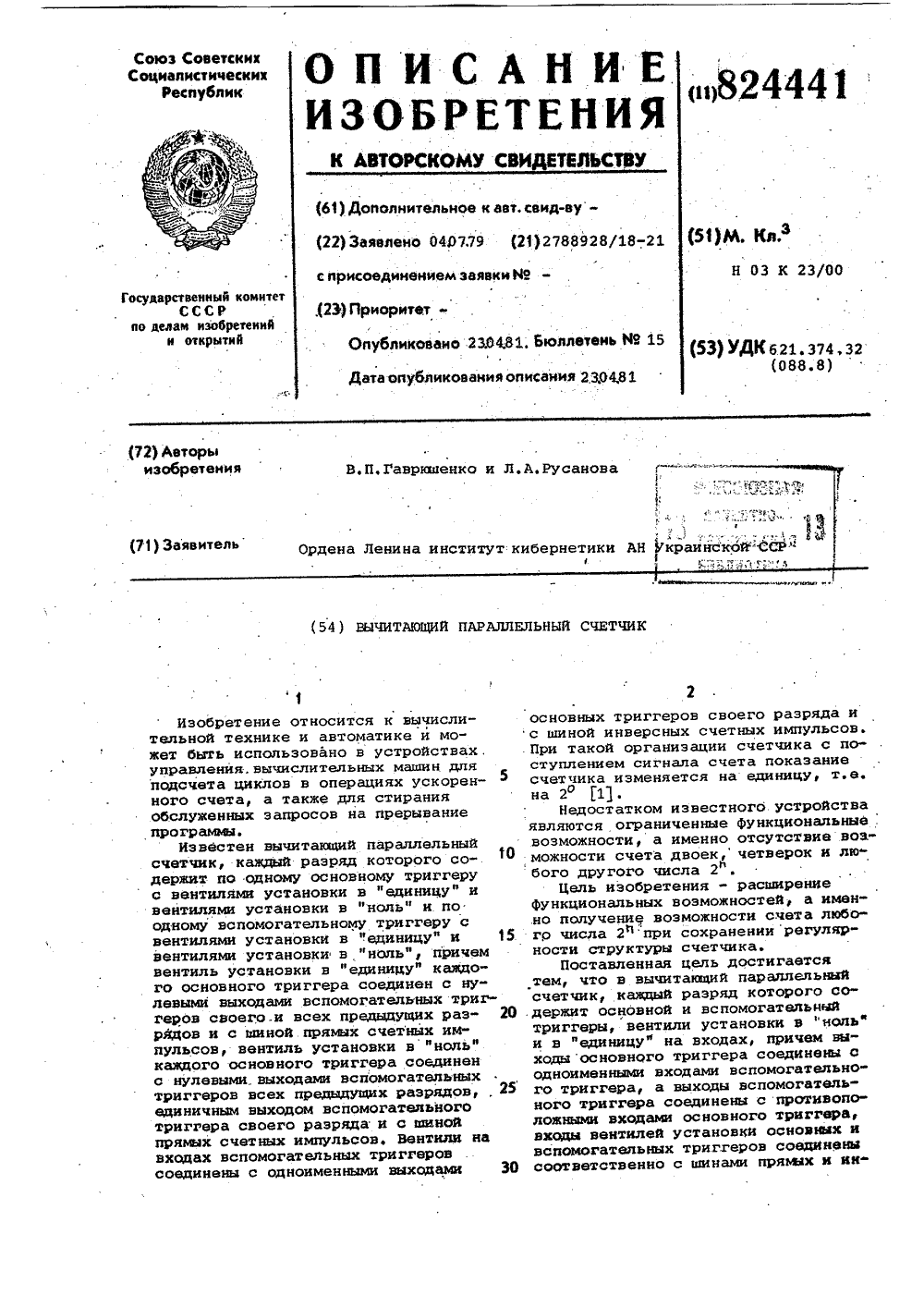

Номер патента: 824441

Опубликовано: 23.04.1981

Авторы: Гаврюшенко, Русанова

МПК: H03K 23/00

Метки: вычитающий, параллельный, счетчик

...импульсов открыт только вентиль 8 на нулевом входе основяого триггера первого разряда, а вентили 7 и 9 закрыты по информационным входам. Второй счетный импульс установит триггер 2 в.ноль, код в счетчике станет равным 100 . После перезаписи вго во вспомогательные триггеры для третьего счетного импульса отк- рыт только вентиль 7 на нулевом входе основного триггера 1 второго разряда, а вентили 8 и 9 закрыты по ин-, формационным входам. Третий счетный импульс устанавливает триггер 1 в ноль. Таким образом, тремя счетными импульсами последовательно стираются единицы в трех разрядах счетчика., начиная с младшего. Такой режим работы счетчика удобно использовать для стирания обслуженных запросов в устройствах прерывания. Все промежуточные коды...

Номер патента: 771597

Опубликовано: 15.10.1980

Автор: Гаврюшенко

МПК: G01W 1/11

Метки: весовой, гигрометр

...уравнокулярного полимера, например низко- тродывешивание коромысла 1 при изменении процентным (0,1 Ъ) раствором задубмассы влагочувствительного элемента ленной желатины или полиакриламидным10. Через торсионные нити 14,15 и гелем, который пропитан электролитом5,6 тся балан, содержащим, например 50-60 иоди- электроды 5,6 осуществляется аланда лития и 12-18 Ъ иодида ртути. Та- сировкси овка коромысла при юстировке весового гиррометра, а через торсионкой состав электролита обеспечиваетные нити 16,17 и электроды 7,8 работоспособность весового гигрометрегулировка чувствительности корора при отрицательных температурах.Электроды 3-8. выполнены из инертномысла.го материала, например: графита, 60 Разделение электрических цепей платины и т.д.,...

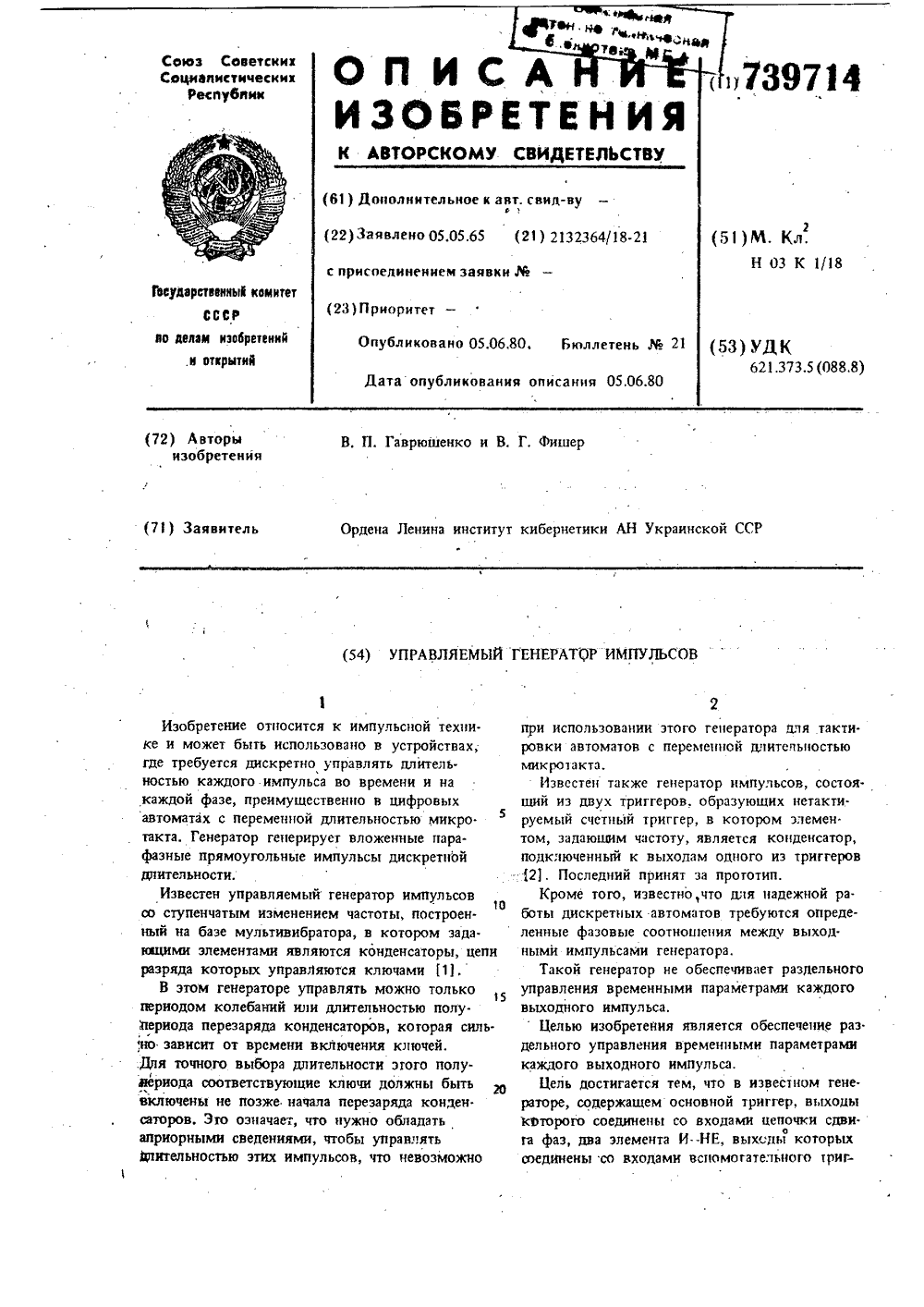

Номер патента: 739714

Опубликовано: 05.06.1980

Авторы: Гаврюшенко, Фишер

МПК: H03K 1/18

Метки: генератор, импульсов, управляемый

...10,выходы которого соединены со входами всехцепочек 6, выходы каждой из которых соедипены с первыми входами соотве 1 ствующихвентилей триггера 9, вторые входы которых подключены к выходам блока 11 управлений, син 1хронизирующие входы которого соединены свыходами инверторов 1,Предлагаемый генератор работает следующим образом,Каждый полупериод начинается с переключения триггера 9, После переключения его импульс на одном из выходов генератора исче"зует ипоявляется на другом выходетолько 45после того, как конденсатор 5 цепочки 3 пере" эарядится до уровня логической единицы, Вэтот момент переключается триггер 10 и всеконденсаторы 8 цепочек 6 одновременно начинают перезаряжаться. Блок 11 в начале каж 50догополупериода синхронно с...

Номер патента: 704651

Опубликовано: 25.12.1979

Авторы: Гаврюшенко, Енина, Круть, Лысенко, Мищук, Новаков, Пигульский, Чистяков, Шутова

МПК: B01F 17/16

Метки: обратных, эмульгатор, эмульсий

...пропеллерной ме-:шалкой (3000 об/мин) в течение 5 мин 4 Опри заданной температуре. Устойчивость эмульсий определяли при тбйжетемпературе и оценивали повремени вы-деления первых капель воды Х и половины эмульгированного объема водыХр 45Использование предложенного эмульгатора позволяет снизить расход эйуль-гатора" до 0,2- 2 масс повысить устойчивость эмульсйи тийа вода-масло : до 4-20 ч. при повышенных тейлеРату":"5 О рах (50 фс) .Ниже приведены результаты испыта-ний стабильности гидрофобных эмульсий, где вкачестве эмульгатора использованы соли высших алифатических"кислот и продуктов койденсаций"эЫхкислот с полиэтиленполиаминами приразличных соотношениях компонентов 1,11 и 111 в композиции.Пример 1.: Для получения эмульгатора исполь-"...

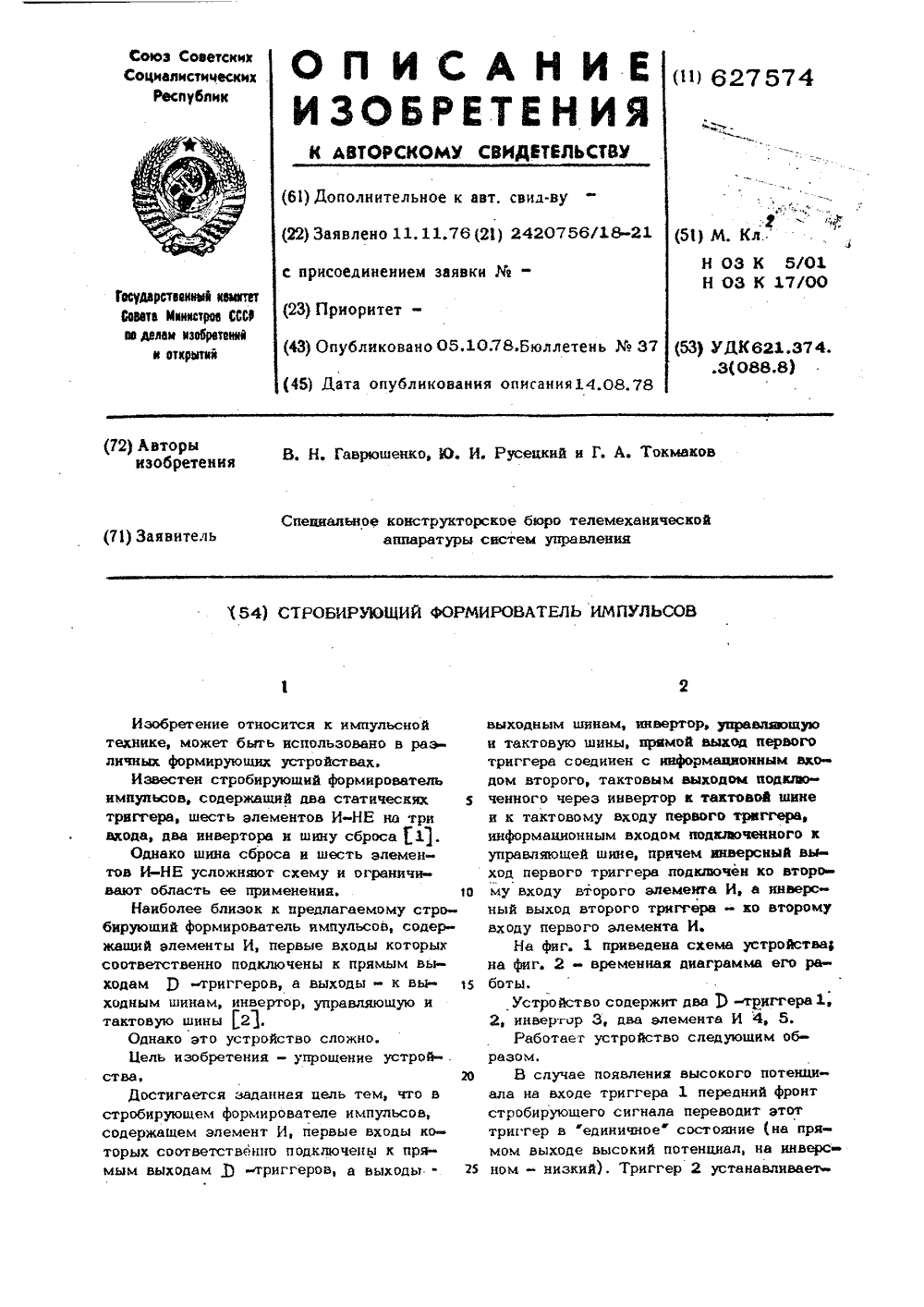

Номер патента: 627574

Опубликовано: 05.10.1978

Авторы: Гаврюшенко, Русецкий, Токмаков

МПК: H03K 5/01

Метки: импульсов, стробирующий, формирователь

...входы которых соответственно подключены к прямым выходам Д -триггеров, а выходыучае появления высокого потенцивходе триггера 1 передний фронт уюшего сигнала переводит этот в "единичное" состояние (на пряоде высокий потенциал, на инверсзкий). Триггер 2 устанавливается в единичное состояние после появления на его информационном входе высокого потенциала, получаемого на выходе триггера 1 по заднему фронту стробируюшего сигнала, так как на тактовый вход триг- гера 2 подается инверсный стробирующий сигнал. В течение времени от ; до(фиг. 2) на входах элемента И 4 держат ся высокие потенциалы, поэтому на инверсном входе формируется стробированный передний фронт стробярованного сигнала.При появлении низкого потенциала на информационном...

Номер патента: 617727

Опубликовано: 30.07.1978

Автор: Гаврюшенко

МПК: G01R 1/10

Метки: магнитный, подвес

...магнитный подвес.Он содержит постоянный магнит 1, цилиндрический ферромагнитный сердечник 2, нд котором закреплен по крайней мере один электрет 3, и стойки 4 с электретами 5. Сердечник 2 с электретами 3 и груз 6617727 Составитель В. ЕвпаковТехрсд О, Тюрина Коррсктор А, Степанов сдактор Р. О Тираж 112 комитсга Совета Мипистро изобретений и открытий Ж, Раушская наб. д. 4 Изд, Мз 5арствснногпо делам35, Москва Заказ 1357/9НПО Г дпнсно 113 нпография, ир. Сапунов(стрелки прибора, коромысло весоь н т. и.) образуют подвижную систему. В полюсах магнита соосно с подвижной системой выполнены цилиндрические полости 7. Неподвижно закрепленные на стойках 4 электреты 5 расположены соосно с подвижной системой так, что электрические поля...

Номер патента: 572739

Опубликовано: 15.09.1977

Авторы: Габрусенок, Гаврюшенко

МПК: G01W 1/11

Метки: весовой, гигрометр

...градуировочной характеристики весового гигрометра.Для повышения точности измерений в результате линеаризации градуировочной характеристики весового гигрометра в широком(фиг 1) состоит из лечо которого представуказателя влажности, ый рычаг, влагочувст, закрепленного на груи противовеса - квадо выполнен из влагочува. В предлагаемом гигодвешено в магнитномпрактически исключаи достигается повышен. ия,Создаваемый влагочувствительным элементом 2 вращающий момет уравновешивается обратным моментом противовеса-квадранта 3, что обеспечивает определенный угол отклонения коромысла для каждого значения относительной влажности воздуха. Значение этого угла может изменяться в зависимости от выбранной величины груза противовеса. Таким...

Номер патента: 557493

Опубликовано: 05.05.1977

Авторы: Букса, Василевич, Гаврюшенко, Киселев, Кучмезов, Микуцкий, Паршин, Русецкий, Токмаков, Хазацкий, Хочанский

МПК: H04B 3/20

Метки: информации, передачи, приема

...соединен с блоком управления 7, причем дополнительные вход и выход при. емного синхронизатора 8 соединены с дополнительными выходом и входом передающего синхрониза тора 9,Предложенное устройство работает следующим образом.После завершения передачи информационной части сообщения в блок уиравления 7 поступает команда на переключение устройства в режим приема, но за счет действия узла 10 защиты от эхо.- сигнала устройство еще некоторое время остается в режиме передачи. В канал связи 5 на время дополнительного пребывания устройства в режиме пере. дачи посылается любрй блокирующий код. Длительность посылки этого кода определяется протя. женностью канала связи 5 и должна превышать двойное время распространения сигнала в нем. Принимающее...

Номер патента: 538258

Опубликовано: 05.12.1976

Авторы: Гаврюшенко, Халбошин

МПК: G01L 19/00

Метки: зондовое

...положение быстро перемешаюшегося зонда, т.е,практически невозможно определить локальные распределения параметров по излучаемом у объему плазм ы. 25 Цель изобретения - устранение указанного недостатка. Для этого в предложенное устройство введен электроизолированный от направляющей неподвижной трубы электрод, установленный в пазу, выполненном в неподвижной трубе параллельно державке, причем втулка выполнена из диэлектрических дисков, соединенных между собой цилиндром меньшего диаметра с установленным на нем скользяшим контактом, а регистрируюший прибор соединен с державкой и электродом.На фиг, 1 изображено предложенное зо довое устройство; на фиг. 2 - сечение по А-А на фиг. 1.538258 Регистрирующий прибор 7 соединен сдержавкой и...

Номер патента: 534891

Опубликовано: 05.11.1976

Авторы: Гаврюшенко, Захаркин, Пустогаров, Халбошин

МПК: H05H 1/00

Метки: катодов, многоэлектродного, плазматрона, разогрева

...дуги, а также ф вемя,черед которое дуга снова вэаимо-.1действует с катодом.,С одной стороны необ- ходнмо, чтобы катод не расплавился, а с другой - чтобы он не успел остыть йастоф-, ;ко, чтобы стало заметно расхождение то. ка через разные катоды, В результате экс- периментов получено следующее время; :время взаимодействия 102.10 дляаф гелиевой дуги и 10 .Сс 10 для аргоно- вой, время чередования импульсов,1.0с г с )д фф для гелиевой и 10 с- 10 ф для аргоновой. При этом температуру поверхности катода поддерживали,в диапазоне 300 д-3300 КИспользование предлагаемого способа позволило разогреть катоды основного плаЪ- матрона до температуры, необходимой дляобеспечения достаточной термоэмиссии с каждого катода, а мощность вспомогательного,...
