Генератор импульсов

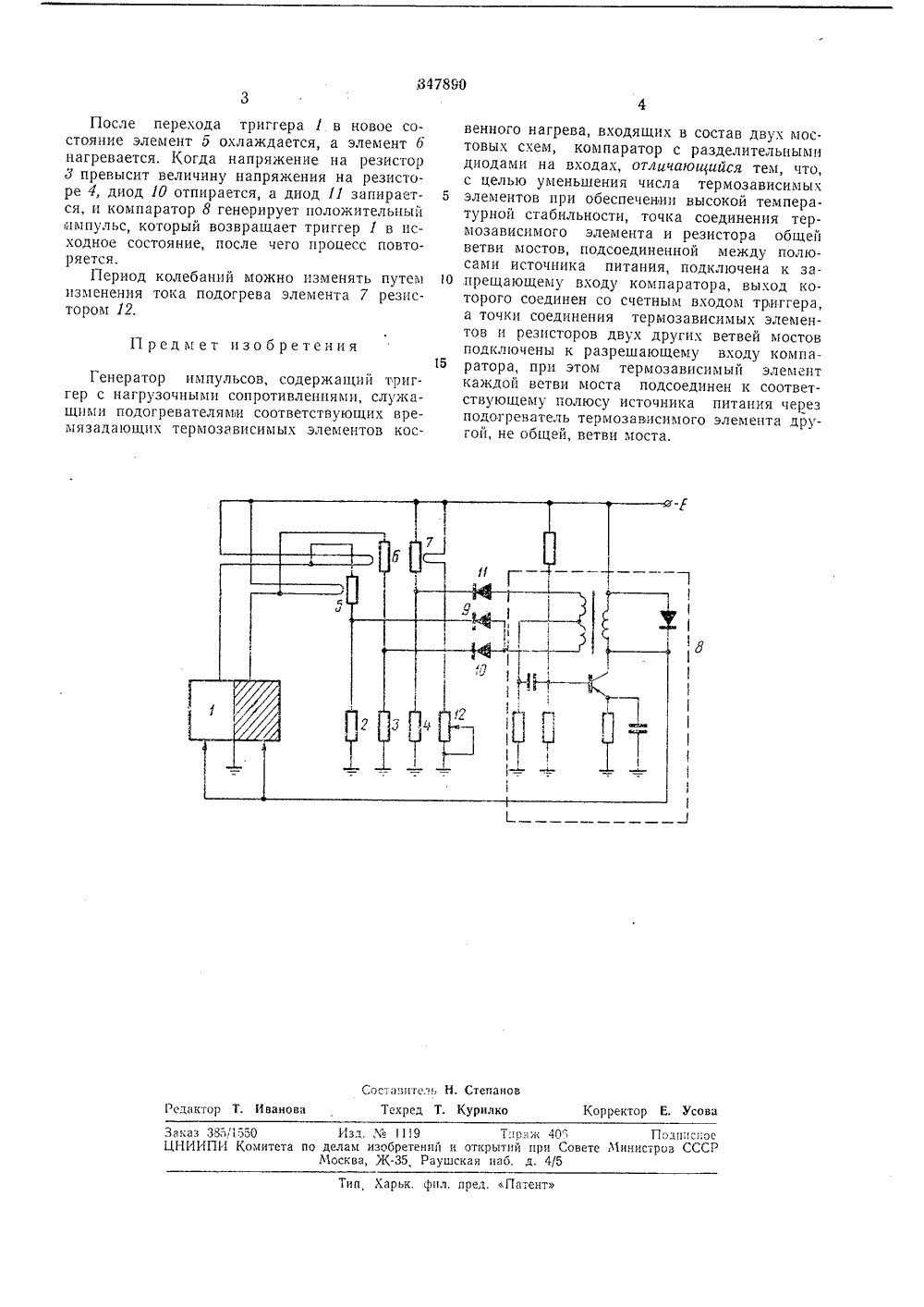

347890 ОП ИСАНИ ЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик. Кл, Н 031( 3/О Комитет ло делам аобретеиий и открыти ори Совете Мииистров СССРиоритет -Опубликовано 10.У 111.1972. БюллетеньДата опубликования описания 25.1 Х.1972 ДК 621.373.4. Дружини Заявитель НЕРАТОР ИМПУЛЬСОВ Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики.Известные генераторы импульсов, содержащие триггер с нагрузочными сопротивле ниями, служащими подогревателями соответствующих врем язадающих термозависимых элементов косвенного нагрева, входящих в состав двух мостовых схем, компаратор с разделительными диодами на входах, содержат сравнительно большое число термозависимых элементов косвенного подогрева.Для уменьшения числа термозависимыэлементов при обеспечении высокой температурной стабильности, точка соединения термозависимого элемента и резистора общей ветви мостов, подсоединенной между полюсами источника питания, подключена к запрещающему входу компаратора, выход которого соединен со счетным входом триггера, а 2 О точки соединения термозависимых элементов и резисторов двух друпих ветвей мостов подключены к разрешающему входу компаратора, при этом термозависимый элемент каждой ветви моста подсоединен к соответствующему полюсу источника питания через подогреватель термозависимого элемента другой, не общей, ветви моста.На чертеже приведена схема предлагаемого генератора импульсов. Генератор содержит триггер 1 с двумя устойчивыми состояниями, две мостовые схемы, состоящие из резисторов 2, 3, 4 и термозависимых элементов 5, б, 7 косвенного нагрева и компаратор 8 с разделительными днодами 9, 10, 11 на его входе.Подогреватели элементов 5 и 6 включены в разные нагрузочные цепи триггера 1, а подогреватель элемента 7 косвенного нагрева соединен с источником питания (на чертеже не показан) через резистор 12.Если триггер 1 находится в состоянии, при котором открыта правая половина, то происходит нагрев термозависимого элемента 5, в результате чего растет напряжение на резисторе 2. Когда оно превысит величинч напряжения на резисторе 4, диод 9 отпирается, а дио 1 д 11 запирается. Это обусловливает включение цепи положительной обратной связи в компараторе 8, и он генерирует импульс положительной полярности. Последний поступает на счетный вход триггера. Триггер переходит в состояние, при котором открыта его левая половина. Напряжение, подаваемое на элемент 5, уменьшается за счет падения напряжения на подогревателе элемента б, диод 9 запирается, а диод 11 отпирается, чем включается цепь отрицательной обратной связи в компараторе 12. Это предотвращает появление второго импульса.,347890 Составитель Н. Степано Техред Т. Курилко актор Т со ррект анова Изд. М 1119 ета по делам изобретений Москва, ЖРауЗаказ 385/1550ЦНИИПИ Кок и, Харьк. фпл, пред. Патент После перехода триггера 1 в новое состояние элемент 5 охлаждается, а элемент 6 нагревается. Когда напряжение на резистор д превысит величину напряжения на резисторе 4, диод 10 отпирается, а диод 11 запирает ся, и компаратор 8 генерирует положительный 11 мпульс, который возвращает триггер 1 в исходное состояние, после чего процесс повторяется.Период колебаний можно изменять путем 1 О изменения тока подогрева элемента 7 резистором 12. П ред м ет изобретения 15Генератор импульсов, содержащий триггер с нагрузочными сопротивлениями, служащими подогревателями соответствующих времязадающих термозависимых элементов косвенного нагрева, входящих в состав двух мос. товых схем, компаратор с разделительными диодами на входах, отличающийся тем, что, с целью уменьшения числа термозависимых элементов при обеспечении высокой температурной стабильности, точка соединения термозависимого элемента и резистора общей ветви мостов, подсоединенной между полюсами источника питания, подключена к запрещающему входу компаратора, выход которого соединен со счетным входом триггера, а точки соединения термозависимых элементов и резисторов двух других ветвей мостов подключены к разрешающему входу компаратора, при этом термозависимый элемент каждой ветви моста подсоединен к соответствующему полюсу источника питания через подогреватель термозависимого элемента другой, не общей, ветви моста. прахи 409 Подппспооткрытий при Совете Министров ССС ая наб. д. 4/5
