Генератор импульсов

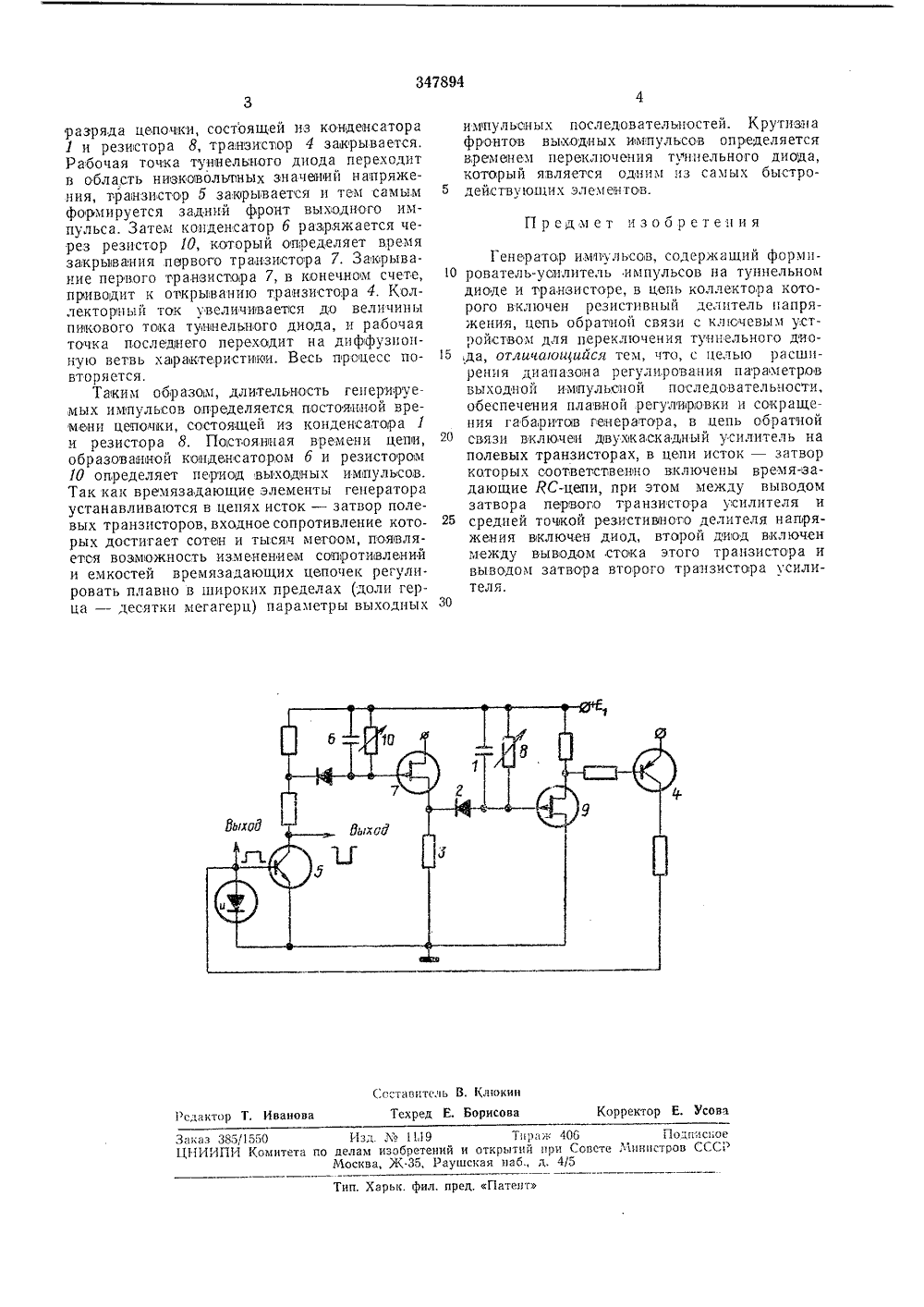

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 347894 Союз Советскнл Сецналнстнческнл Республик.Ч, Кл, Н 031 3/3 Заявлено 12.1.1971 ( 1622465с присоедццением заявки М -Приоритет -Комитет по дела изобретений н открытий прн Совете Министров СССР, Вахри а Трудового Красногоуниверситет им, А. М. ский о мени государственныирького аявител НЕРАТОР ИМПУЛЬС Изобретение относится к импульсной технике и может быть использовано для получения иьмпульсных последовательностей с регулируемой скважностью и частотой следования.Известный генератор импульсов, содержа щий формирователь-усилитель импульсов на туннельном диоде и транзисторе, в цепь коллектора которого включен резистивный делитель напряжения, цепь обратной связи с ключевым устройством для переключения тун нельного диода, характеризуется узким диапазоном регулирования выходных импульсов, дискретностью регулировки, большими гаоаритами генератора.Цель изобретения - расширение диапа зона регулирования параметров выходной импульсной последовательности, обеспечение плавной регулировки и сокращение габаритов генератора.Для этого в предлагаемом устройстве 20 в цепь обратной связи включен двухкаскадный усилитель на полевых транзисторах, в цепи исток - затвор которых соответственно включены времязадающие ЯС-цвпи, при этом между выводом заговора первого транзистора усилителя и средней точкой резистивцого делителя напряжения включен диод, второй диод включен между выводом стока того же транзистора и выводом затвора второго транзистора усилителя.30 На чертеже показана принципиальная схема предлагаемого генератора импульсов.Генератор работает следующим образом.После включения питания конденсатор 1 заряжается через второй диод 2 и резистор 3, что приводит к открывани 1 о транзистора 4. Коллекторный ток последнего увеличивается и достигает величины, большей значения пикового тока туннельного диода. Рабочая точка туннельного диода переходит ца диффузионную ветвь характеристик. Транзистор о формирователя-усилителя импульсов открывается, и ца его коллекторе появляется отрицательный скачок напряжения, близкий по величине к Е 1. Конденсатор 6 начинает заряжатьсяя. При достижении н апряжения ц а конденсаторе 6 потенциала отпирания первого транзистора 7 двухкаскадного усилителя транзистор 7 открывается. после чего второй диод 2 закрывается, и конденсатор 1 начинает разряжаться через резистор 8. Пока напряжение на истоке второго транзистора двух- каскадного усилителя 9 не достигнет таюой величины, прц которой значение коллектор- ного тока транзистора 4 станет меньше значения тока впадины туннельного диода, ту 1 ццельный диод будет находиться ца диффузионной ветви характеристики, и транз 1 гстор 6 - в открытом состояц:111. По истечении времени, определяемого посто 11 ццой врсменц347894 Предмет изобретения Составитель В, Клеокнн Техред Е. Борисова Корректор Е, Усова Редактор Т. Иванова Заказ 385/1550 Изд. ЛЪ 1119 Тирак 406 Подпис; оеЦНИИПИ Комитета по делам изобретений и открытий нри Совете Министров СССР Москва, Ж, 1 заушская наб., д. 4/5 Тип. Харьк. фил. пред, Патент разряда цепо вки, состоящей из конденсатора 1 и резистора 8, транзистор 4 закрывается. Рабочая точка туннельного диода переходит в область ниэковольчных значений напряжения, гранзистор б закрывается и тем самым формируется задний фронт выходного импульса. Затем конденсатор б разряжается через резистор 10, который определяет время закрывания первого транзистора 7. Закрывание первого транзистора 7, в конечном счете, приводит к огкрыванию транзистора 4. Коллекторный ток увеличиваетси до величины пикового тока туннельного диода, и рабочая точка последнего переходит на диффузионную ветвь характеристиии. Весь процесс повторяется,Таким образом, длительность генерируемых импульсов определяется постоянной времени цепочки, состоящей из конденсатора 1 и резистора 8. Постоянная времени цени, образованной конденсатором б и резистором 10 определяет нерияд выходных импульсов. Так как времязадающие элементы генератора устанавливаются в цепях исток - затвор полевых транзисторов, входное сопротивление которых достигает сотеи и тысяч мегоом, появляется возможность изменением сопротивлений и емкостей времязадающих цепочек регулировать плавно в широких пределах (доли герца - десятки мегагерц) параметры выходных импульсных последовательностей, Крутизна фронтов выходных импульсов определяется временем переключения туннельного днода, который являегся одним из самых быстро действующих элемептов. Еенератор импульсов, содержащий форми рователь-усилитель импульсов на туннельномдиоде и транзисторе, в цепь коллектора которого включен резистивный делитель напряжения, цепь обратной связи с ключевым устройством для переключения туннельного дио,да, отличающийся тем, что, с целью расширения диапазона регулирования параметров выходной импульсной последовательности, обеспечения илавной регулэровки и сокращения габаритэв генератора, в цепь обратной 20 связи включен двухкаскадный усилитель наполевых транзисторах, в цепи исток - затвор которых соответственно включены время-задающие РС-цепи, при этом между выводом затвора первого транзистора усилителя и 25 средней точкой резистивного делителя напряжения выключен диод, второй данод включен между выводом стока этого транзистора и выводом затвора второго тра 11 зистора усилителя.30
