H03C — Модуляция

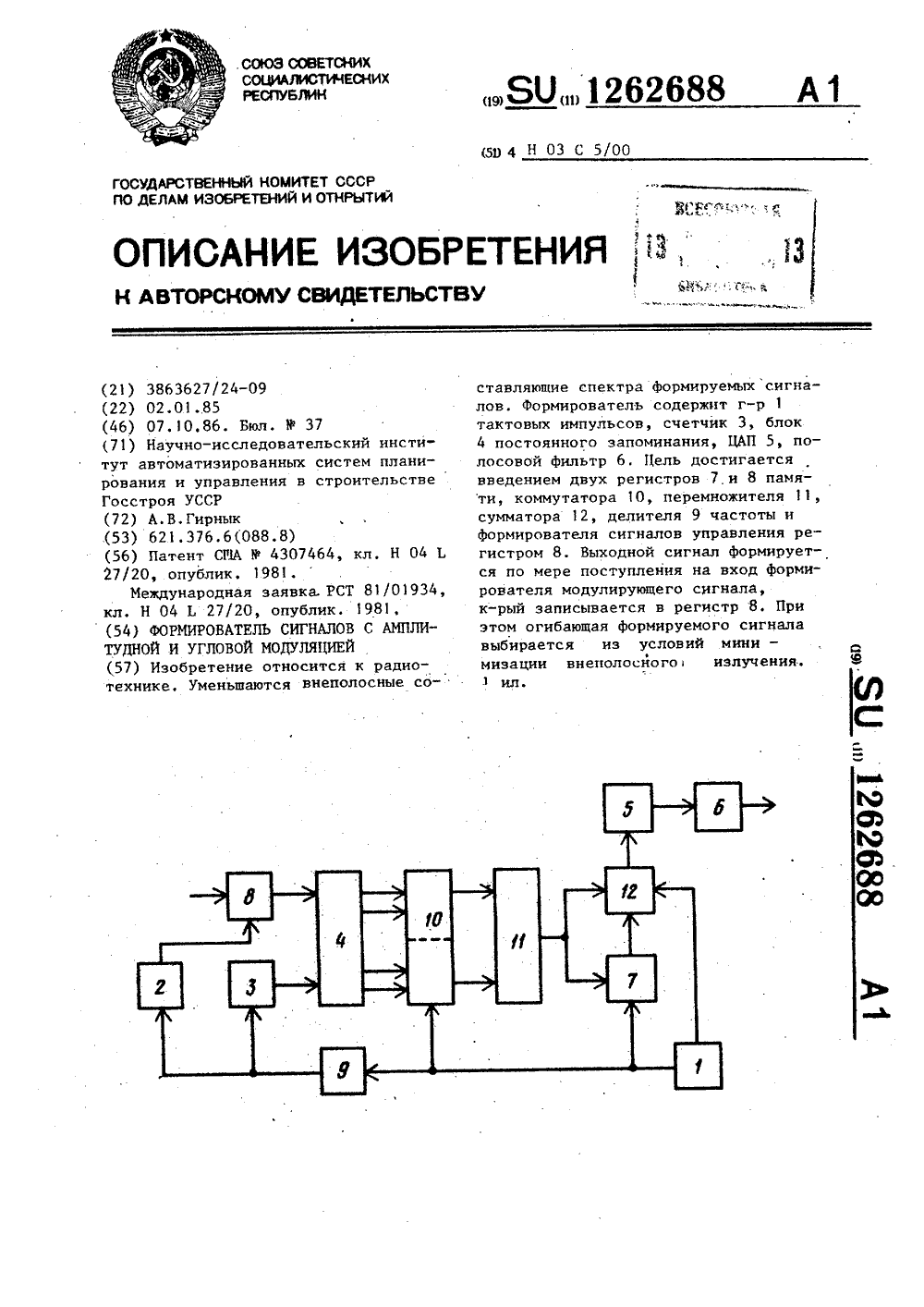

Формирователь сигналов с амплитудной и угловой модуляцией
Номер патента: 1262688
Опубликовано: 07.10.1986
Автор: Гирнык
МПК: H03C 5/00
Метки: амплитудной, модуляцией, сигналов, угловой, формирователь
...выходов блока 4 постоянного запоминания на входы коммутатора 1 О поступают цифровые отсчеты, соответствующие сигналам1Б,=А ядп.ег.; Б =А соя де;Б= ят ,;, Б, =ояЧКоммутатор 10 за интервал между очередными отсчетами переключается дважды, поскольку управляется генератором 1, а счетчик 3 управляется через делитель частоты 9 на два. На первой половине интервала на выходах коммутатора 10 включаются цифровые отсчеты сигналов: Б,=А ятпо 1и Б=сояс, которые затем поступают на соответствующие входы перемножителя 11, а полученное на его выходе произведение отсчетов записывается в регистр 7, на управляющий вход которого поступает разрешающий сигнал с выхоНа второй половине интервала между отсчетами на выходах коммутатора включаются цифровые отсчеты...
Формирователь амплитудно-модулированных сигналов
Номер патента: 1270865
Опубликовано: 15.11.1986
Автор: Воронков
МПК: H03C 1/06
Метки: амплитудно-модулированных, сигналов, формирователь
...что ввыходном АМ сигнале преобразователячастоты 9 отсутствует паразитная фа,зовая модуляция, но появляются дополнительные нелинейные искаженияогибающей, которые вместе с нелинейными искажениями возникающими вамплитудном модуляторе 8, компенсируются с помощью отрицательной обратной связи по огибавшей, образующейся с помощьв синхронного детектора 4, дифференциального усилителя 5,усилителя 6 сигнала ошибки и усилителя 2 с регулируемым коэффициентомусиления. Компенсация нелинейных искажений огибающей происходит следующим образом,Если считать, что синхронный детектор 4 не вносит нелинейных искажений в огибающую, то напряжение наего выходе прямо пропорциональноогибающей выходного сигнала формирователя амплитудно-модулированныхсигналов, В...
Формирователь линейно-частотно-модулированных сигналов
Номер патента: 1270867
Опубликовано: 15.11.1986
Автор: Боцман
МПК: H03C 3/08
Метки: линейно-частотно-модулированных, сигналов, формирователь
...ДПКД 9- частота сигнала опорного генератора 8.Эта последовательность импульсовс постоянной амплитудой А поступаетна генератор пилообразного напряжения 4, с выхода которого .снимаетсялинейно изменяющееся напряжение(йиг. 2 Ь) 10 15 20 25 30 35 40 45 и подается через сумматор 7 на управляющий вход управляемого генератора 1, При этом частота управляемого генератора 1при линейной характеристике управления будет изменяться по закону изменения управляющего напряжения. Сигнал с выхода управляемого генератора 1 с частотой , (1) (фиг. 2 Й) поступает на управляющую линию задержки 2, время задержки Т которой устанавливается в соответствии со значением коэффициента деления К ДПКД 9 и равно половине периода его выходной импульсной...
Формирователь амплитудно-модулированных сигналов
Номер патента: 1272467
Опубликовано: 23.11.1986
Авторы: Александров, Иванов, Осипов, Родионов, Соколов, Тихонов, Туров
МПК: H03C 1/06
Метки: амплитудно-модулированных, сигналов, формирователь
...6 и 7 постоянного напряжения, При этом постоянная составляющая анодного тока протекает через промежуток анод-катод тетрода 1 и источники 7 и 6 пос тоянного напряжения, а постоянная составляющая тока экранной сетки тетрода 1 - через промежуток экранная сетка тетрода 1 и источник 7 постоянного напряжения.Низкочастотный дроссель 8 с разделительным конденсатором 5 используется для создания схемы параллельного питания тетрода 1, что позволяет избежать подмагничивания вторичной обмотки трансформатора 3 постоянной составляющей анодного тока. Тетрод 1 для уменьшения уровня фона и увеличения КПД работает в перенапряженном режиме,При этом изменениям анодного напряжения, вызванным сигналом источника 2 модулирующих сигналов, соответствуют строго...
Магнитный модулятор
Номер патента: 1272468
Опубликовано: 23.11.1986
Авторы: Агафонов, Бережной, Дубинин
МПК: H03C 1/54
...сила прискениячерез нажимную скобу 13 и металлический шарик 14 воздействует на МС 2,создавая в нем переменное механическое напряжение сжатия. Ц результатес частотой Я изменяется магнитнаяпроницаемость МС 2. Появляющийся навыходных обмотках 6 и 7 разностныйсигнал усиливается резонансным контуром конденсатор 8 и выходные обмотки 6 и 7). 1 ил. нита, для выбора рабочей точки на кривой намагничивания подается постоянное напряжение. Постоянное напряжение и переменное напряжение частоты Й создают результирующее переменное по амплитуде магнитное поле в магнитопроводе 10 электромагнита, которое соответственно создает переменную по величине силу притяжения якоря 1 электромагнита с частотой Я Так как якорь 11 электромагнита жестко соединен с...

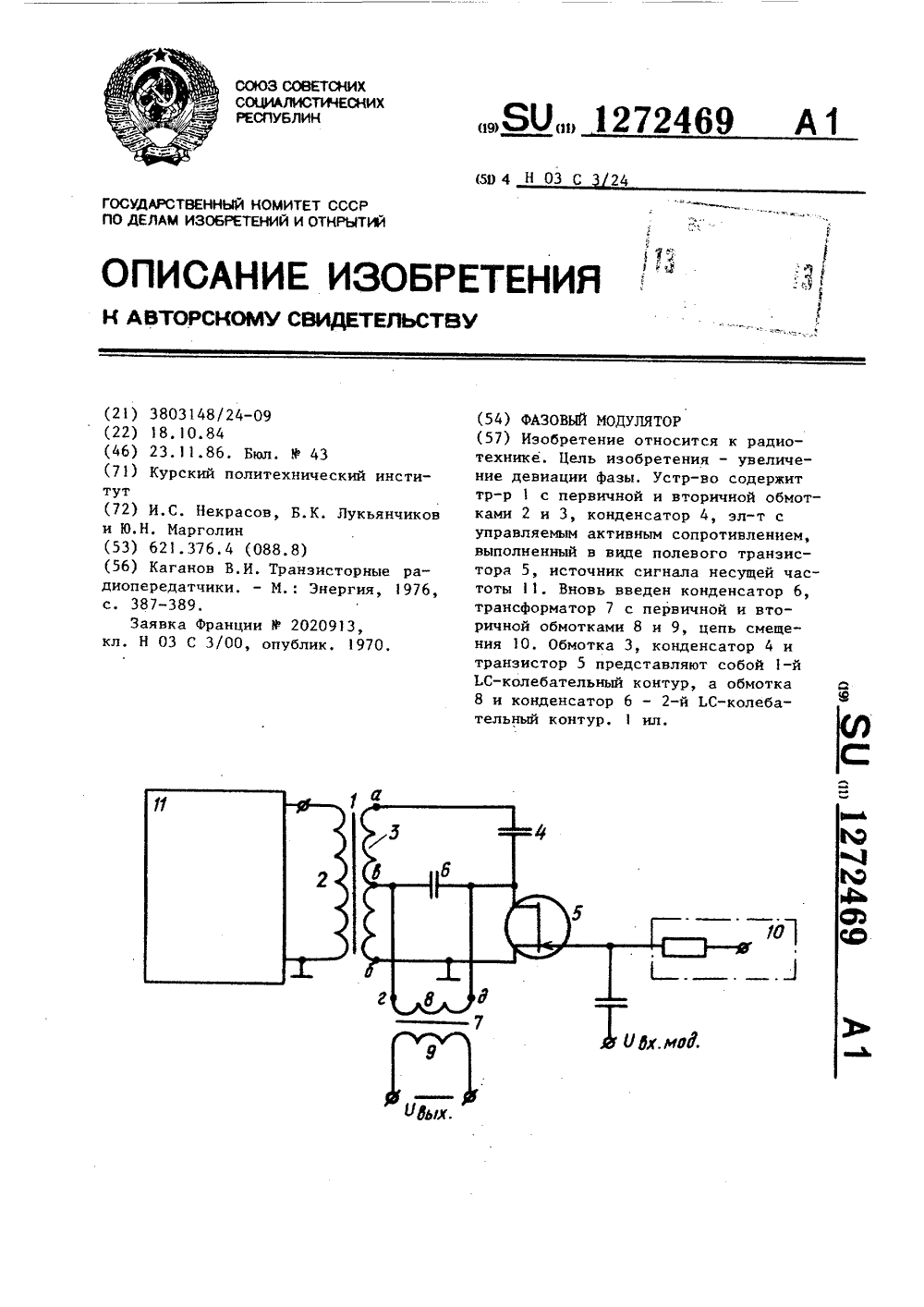

Фазовый модулятор
Номер патента: 1272469
Опубликовано: 23.11.1986
Авторы: Лукьянчиков, Марголин, Некрасов
МПК: H03C 3/24
...и втором ЬС-колебательнах контурах.При этом процессы протекают в фазовом модуляторе следующим образом.При подаче на затвор полевого транзистора 5 напряжения модулирующего сигнала сопротивление его канала меняется в больших пределах. Если это сопротивление мало отличается от нуля (К й О) и в рассматриваемый момент времени точка й имеет положительный потенциал, а точка б - отрицательный, тогда ток 1 из точки а протекает через конденсатор 4 и канал полевого транзистора 5 к точке 8, Ток из точки б при этом протекает через первичную обмотку 8 второго трансформатора 7 и конденсатор 6, через канал полевого транзистора 5 к точке 6 . Ток 1 , протекающий черездпервичную обмотку 8 второго трансформатора 7, создает на ней падение напряжения У ,...
Генератор линейно-частотно-модулированных сигналов
Номер патента: 1277363
Опубликовано: 15.12.1986
Авторы: Савв, Семенков, Яцевич
МПК: H03C 3/08
Метки: генератор, линейно-частотно-модулированных, сигналов
...8 импульсов синхронизируется первый АЦП3, зыходной цифровой код которогопропорционален выходному напряжениюгенератора 1, а следовательно, и частоте генератора 9 высокой частоты.Этот код поступает на разрядные адресные входы блока 7. На разрядныесигнальные входы его поступает кодовый сигнал с второго АЦП 17, который синхронизируется тем же импульсом, что и первый АЦП 3, Посколькуна одном входе первого элементаИ 13 установлен высокий потенциал,на вход записи блока 7 поступаетсигнал, по которому в память блока7 заносится цифровой сигнал с второго АЦП 17, Таким образом, каждаяячейка памяти блока 7 хранит значение Фазачастотной характеристики смесителя 20, причем номер этой ячейкиустанавливается кодом с первого АЦП3, который соответствует...
Магнитный модулятор
Номер патента: 1283942
Опубликовано: 15.01.1987
МПК: H03C 1/54
...следующим образом.На обмотки возбуждения 10 и 11 подают переменное напряжение несущей частоты 2. В исходном положении, З 5 при отсутствии напряжения низкой частоты на пьезоэлектрической пластине14, выходное напряжение на встречновключенных обмотках 12 и 13 равно40нулю.Когда на пьезоэлектрическую пластину 14 подают переменное напряжение низкой частоты 1, это напряжение создает в ней переменное по амплитуде электрическое поле, которое вызывает изгибные деформации пьезоэлектрической пластины 14. Вызванные ими механические колебания незакрепленного конца пьезоэлектрической пластины 14 изменяют давление на пленочные слои 3 и 5 первого и второго магнитопроводов. Возникающие при этом в пленочных слоях 3 и 5 первого и второго магнитопроводов...
Свч-фазовый манипулятор
Номер патента: 1283943
Опубликовано: 15.01.1987
Метки: манипулятор, свч-фазовый
...Ужгород, ул. Проектная, 4 Изобретение относится к радиоэлектронике и может использоваться в системах передачи информации.Цель изобретения - повьппение точности Фазовой манипуляции и коэффициента передачи.На чертеже изображена электрическая схема СВЧ фазового манипулятора.СВЧ фазовый манипулятор содержит первый и второй каналы 1 и 2 рав О ной электрической длины, У-циркулятор 3, первое плечо 4 которого являетсявходом фазового манипулятора, управляемые аттенюаторы 5 и б соответственно первого и второго каналов 1 и 2, магнетрон 7, один и другой выводы 8 и 9 магнетрона 7, выходной сумматор 10.СВЧ фазовый манипулятор работает следующим образом,Входное колебание поступает в первое плечо 4 и через У-циркулятор 3 и один вывод 8 поотупает в...
Формирователь сигналов с линейной частотной модуляцией
Номер патента: 1290472
Опубликовано: 15.02.1987
МПК: H03C 3/08
Метки: линейной, модуляцией, сигналов, формирователь, частотной
...8. После подсчета всех импульсовсчетчик 14 вырабатывает сигнал, которыйпоступает в формирователь 15 сигналов установки режимов работы, где формируетсясигнал, переводящий формирователь сигна 2 лов с ЛЧМ из режима адаптации в режим работы. В режиме работы к входу ЦАП 4с помощью переключателя 3 подключаетсятолько выход блока запоминания 13, приэтом управляемые ключи 17 и 11, закрыты,а управляемый ключ 2 открыт, т.е. выход30 ИФД 16 подключен к второму входу сумматора 5 и к входу порогового блока 18.В этом режиме с помощью сигналов, поступающих с выхода синхронизатора 1 на входблока запоминания 13, осуществляется считывание информации. Сигналы с выхода блоЗ 5 ка запоминания 13 после преобразованияв цифроаналоговом преобразователе 4 и...
Цифровой синтезатор частот с частотной модуляцией
Номер патента: 1293840
Опубликовано: 28.02.1987
Автор: Филимонов
Метки: модуляцией, синтезатор, цифровой, частот, частотной
...13, преобразователя 14 кода, регистра 15 сдвига, регистра 16 памяти и второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 19 на современной элементной базе длительность интервала времени, необходимого для формирования этого кода, может быть обеспечена много меньшей, чем длительность интервала регулирования системы фазовой автоподстройки, В соответствии с этим одновременно с вычислением кода, соответствующего величине Бц, /Б , происходит отклю 7 12938чение источника 7 сигнала настройкии включение источника 2 модулирующего сигнала. Эта коммутация осуществляется сигналом логической "1", возникающим на первом выходе регистра15 сдвига при появлении на выходеДПКД 11 (К+1)-го импульса, Этот сигнал "1" поступает с первого выходарегистра 15 сдвига на...
Цифровой синтезатор частот и. п. усачева
Номер патента: 1295513
Опубликовано: 07.03.1987
Автор: Усачев
Метки: синтезатор, усачева, цифровой, частот
...счет сначала, и т,д, Таким образом, в режимесинхронизма при отсутствии модуляции информационным сигналом с опорного входа и паразитной частной модуляции импульс выборки должен приходить всегдя Б одну иту же точку, пилообразного напряжения, т.е. на выходе фазового детектора 9 или второго ФНЧ 10 - постоянное на-пряжение, которое не проходит через фильтр 14 верхних частот на второй управляющий вход управляемого генератора 1. При наличии модуляции информационным сигналом от источника17 через интегратор 16 и фазовый модулятор 15 опорных импульсов, поступающих от опорного генератора 6 через первый ДФКД 7, или паразитной частотной модуляции управляемого генератора 1, или одновременно того и другого вместе импульсы выборки приходят в...
Формирователь амплитудно-модулированных сигналов
Номер патента: 1298838
Опубликовано: 23.03.1987
МПК: H03C 1/06
Метки: амплитудно-модулированных, сигналов, формирователь
...элемента с управляемым сопротивлением, выполненного на транзисторе 8, т.е. изменение величины первой гармоники и пос 20 тоянной составляющей тока транзистора 8, а следовательно, и тока, протекающего через транзистор 2, таккак связь между ними гальваническаяи транзистор 8 является генераторомтока для автогенераторного транзистора 2. Таким образом, осуществляется истоковая модуляция автогенератора 1,Одновременно на затвор транзисто 30 ра 2 подается постоянное напряжениесмещения Ез, высокочастотное синусоидальное напряжение Б,ес (с) и модулирующее напряжение Б(Фиг.За).В такт с модулирующим сйгналом Б (1)35 изменяется напряжение смещения назатворе транзистора 2, рабочая точкадля разных периодов высокой частоты,находится на разных участках...
Преобразователь частоты
Номер патента: 1300629
Опубликовано: 30.03.1987
Авторы: Богданович, Богдановский, Глобус, Исакович
Метки: частоты
...их выходы обесточены. При этом протекает ток по цепи от первого выхода преобразователя 4 напряжение-ток через диод 7, диодный мост 2, диод 10 к второму выходу преобразователя 5. В результате диодный мост 2 открывается и подключает один иэ выводов входного трансформа О тора 1 к нагрузке 13, на которой выделяется напряжение сигнала. Одновременно второй диодный мост 3 закрыт. Во второй полупериод напряжения гетеродина 6 появляется положительный и отрицательный ток на втором и первом выходах реобразователей 4 и 5 напряжение-ток соответственно, а на других их выходах ток исчезает, Теперь ток протекает через второй диодный мост 3, первый же закрыт. Происходит соединение другого вывода вторичной обмотки входного трансформатора с нагрузкой...
Фазовый манипулятор
Номер патента: 1305796
Опубликовано: 23.04.1987
Авторы: Безбородов, Киселев, Лоскутов
МПК: H01P 1/185, H03C 7/02
Метки: манипулятор, фазовый
...при 5 уменьшении габаритов.На. чертеже изображен фазовый манипулятор.Фазовый манипулятор содержит отрезок 1 прямоугольного волновода, кото О рый выполнен запредельным, диэлектрическую подложку 2, на которой размещены входной элемент 3 связи, состоящий из двух возбуждающих штырей 4 и 5; подключенных через управляющие диоды 6 и 7 к входной линии 8 передачи, цепочку диэлектрических резонаторов 9, выходной элемент 10 связи, выходную линию 11 передачи, элементы 12-15 цепи подачи управляющего сигна ла и вход 16 подачи управляющего сигнала.Манипулятор работает следующим образом.25Во входной линии 8 возбуждаются СВЧ-колебания и поступают в отрезок 1, в котором размещена диэлектрическая подложка 2. На вход 16 поступает управляющий сигнал,...
Модулятор
Номер патента: 1307533
Опубликовано: 30.04.1987
Авторы: Акперов, Смоленский, Стильбанс, Тагиев, Токарбаев, Шер
МПК: H03C 7/00
Метки: модулятор
...также нагрузку, подключенные к преобразователю, в состав которого входит магнитопровод с обмотками, выполненный из магнитомягкого материала, о т л и ч а ю щ и й с я тем, что, с целью расширения рабочего интервала температур, генератор несущего сигнала и нагрузка подключены соответственно к входной и выходной обмоткам преобразователя, а его магнитопровод выполнен из материала с линейной зависимостью магнитной проницаемости от температуры в рабочем интервале температур и находится в тепловом контакте с вновь введенным термоэлементом Пельтье, вход которого соединен с генератором модулирующего сигнала,2. Модулятор по п. 1, о т л и ч аю щ и й с я тем, что магнитопровод преобразователя выполнен из материала с узкой областью линейной...

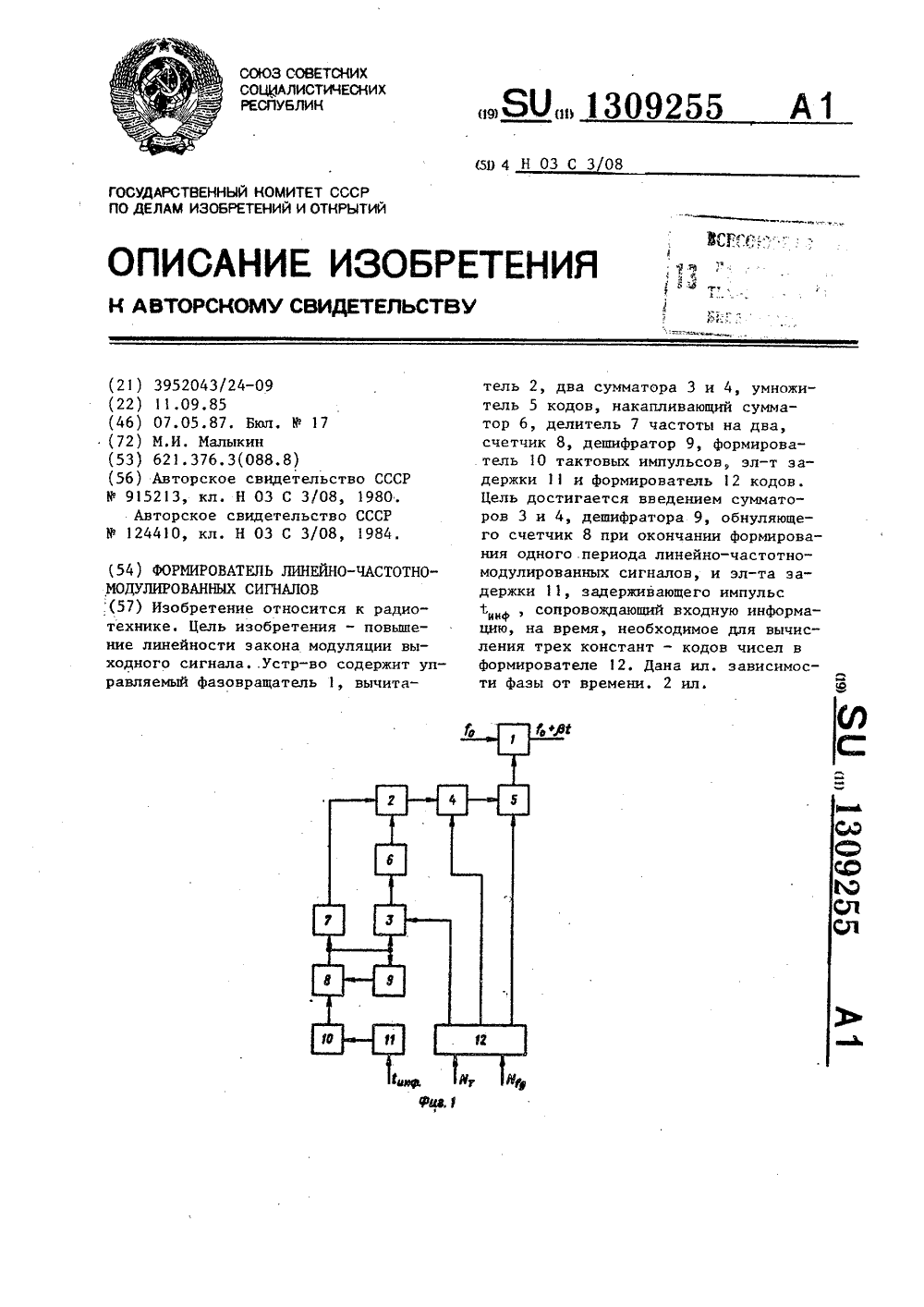

Формирователь линейно-частотно-модулированных сигналов
Номер патента: 1309255
Опубликовано: 07.05.1987
Автор: Малыкин
МПК: H03C 3/08
Метки: линейно-частотно-модулированных, сигналов, формирователь
...сигнала с частотой Г добавляется фаза с , осуществляя егоймодуляцию.При достижении числом г на входе дешифратора 9 величины И т на его выходе образуется импульс, обнуляющий счетчик 8, и на этом формирование одного периода ЛЧМ заканчивается, т,е, формирователь ЛЧМ-сигналов при вычислении мгновенных значений Фазы реализует алгоритммяти величины г, представляющей собой код значения момента дискретного времени начала формирования ЛЧМ-сиг налов, осуществляет вычисление трех констант - кодов чисел С = г, -(. 1)2 27 НуС и С Ф,Импульс 1, задержанный в элемен те 11 задерхскй на время, необходимое для их вычисления, поступает на управляющий вход формирователя 10 тактовых импульсов, который начинает генерировать импульсы с частотой Гг....
Частотно-модулированный кварцевый генератор ю. г. никитенко
Номер патента: 1317643
Опубликовано: 15.06.1987
Автор: Никитенко
МПК: H03C 3/00
Метки: генератор, кварцевый, никитенко, частотно-модулированный
...д) и интегратор 7 (фиг, 2 е) на вход фазового модулятора 8 фаза сигнала, снимаемого с выхода фазового модулятора 8 (фиг. 2. 1.е), изменяется по закону сигнала с выхода ФВЧ 6 с учетом интегратора 7 и линии 9 задержки, а частота колебаний - по закону производной от закона изменения сигнала с выхода ФВЧ 6 с учетом интегратора 7 и линии 9 задержки (фиг. 2 з). Благодаря действию введенной линии 9 задержки начало действия мгновенных отклонений частоты с выходов частотного модулятора 4 и фазового17643 2 5 10 15 20 40 45 50 55 модулятора 8 совпадает по времени. В результате воздействия колебаний с выходов ФНЧ 2 с блоком 3 режекторных фильтров и ФВЧ 6 с интегратором 7 и линией задержки 9 соответственно на частотный модулятор 4 и фазовый...
Формирователь сигналов с угловой модуляцией
Номер патента: 1319238
Опубликовано: 23.06.1987
Авторы: Дудник, Ермолаев, Леман, Нестеренко
МПК: H03C 3/08
Метки: модуляцией, сигналов, угловой, формирователь
...фильтр 4, выделяющий необходимый участок из спектра сигнала на выходе электронного 5 1 О 15 20 25 30 35 40 45 коммутатора 12. Обычно с помощью частотного фильтра 4 выделяют первую гармонику спектра импульсного сигнала, но в некоторых случаях, например, для увеличения базы сигнала, могут использоваться высшие гармоники. По каждому импульсу, появляющемуся ца выходе электронного ком. мутатора 12, через формирователь 10 установочных импульсов происходит новая запись сигнала Единица в первую ячейку регистра 11 сдвига через элемент ИЛИ 6, а также изменяется состояние счетчика 8 формирователя адреса, который осуществляет смену номера адреса ячейки блока 9 запоминания. Этот процесс продолжается до тех пор, пока код на выходе счетчика...
Формирователь модулированного сигнала
Номер патента: 1322409
Опубликовано: 07.07.1987
Автор: Спинадель
Метки: модулированного, сигнала, формирователь
...10 соединен с выходной шиной 15, а входы управления регистра 9 подключень 1 к шине 14 кодирования, 45Формирователь модулирующего сигнала работает следующим образом,Выходное напряжение с генератора 1 гармонических колебаний поступает на высокочастотный вход дискретно 50 управляемого аттенюатара 2,который может оыть выполнен в виде резистивного делителя 3 напряжения, выходы которого коммутируются блоком 4 аналоговых ключей, одногременно выходной 55 сигнал генератора 1 гармонических колебаний через Формирователь 5 импульсов и умнажитель б частоты следования импульсов на два поступает на счетный 09 2вход счетчика 7 импульсов. Выходнойсигнал счетчика 7, представляющий собой двоичный код, преобразуется дешифратором 8 в кад управления...
Частотный модулятор
Номер патента: 1322410
Опубликовано: 07.07.1987
МПК: H03C 3/06
...коду при отсутствииимпульса на выходе частотного моду ляторя. Таким образом, при наличииимпульса ня выхоце целителя 4 Б-триг- гер 8 разргп 1 яет прохождение с коммутатора 5 импульсов выбранной частоты,20 Элемент И 6 открывается и последовательность имгульсов, Выбраннаякоммутатором 5, через элемент И бпсступает на первый вход элемента ИЛИ3, на выходе которого получается сумма импульсов частоты Г и выбрЯнайчастоты дискретизации. Количество импульсов дискретиза гии с вьгходя элемента И б отсчитывает счетчик 9, иего выходаи кад сряВнивяется блокам 10 сравнени 51 коДОВ с кОДом на 2 лвыходе блока 11 аг 1 еративнога зяпоьиняния. При совпадении сравниваемыхкодов блок 10 формирует импульс, которыйй ус тяня Влив я ет счетчик в ну"левое...
Модулятор
Номер патента: 1322411
Опубликовано: 07.07.1987
МПК: H03C 7/02
Метки: модулятор
...соответственно входным плечом 4 двухканального делителя мощности и выходным плечом 5 двухканального сумматора мощности, Участок отрезка полосковой линии между металлической пластиной 3 и токонесущим проводником 1 является одним каналом 20 6 с заполнением 7 в виде продольно намагниченного феррита. Участок отрезка полосковой линии между металлической пластиной 3 и экранным проводникам 2 является другим каналом 8 с заполне 25 кием 9 в виде диэлектрика с диэлектрической проницаемостью, намного большей диэлектрической проницаемости заполнения входного 4 и выходного 5 плеч, Заполнения 7 и 9 являются амплитуда- и фазоуправляемыми элементами. Модулятор работает следующим образом.Входной сигнал, поступающий ва входное плечо 4, делится между...
Серродинный преобразователь частоты
Номер патента: 1325659
Опубликовано: 23.07.1987
Автор: Калинчук
МПК: H03C 1/52
Метки: серродинный, частоты
...до необходимого для работы нуль-органа 5 уровня,Нуль-орган 5 преобразует синусоидальный сигнал ПЧ в прямоугольный сигналс сохранением фазовых соотношений(фиг.2 в).Сигнал ПЧ прямоугольной формы свыхода нуль-органа 5 поступает наустановочный вход ВБ-триггера Ь ипередним фронтом переводит последнийв нулевое состояние, С второго выхода источника 2 короткий импульс, соответствующий длительности заднегофронта пилообразного напряжения,поступает на счетный вход ВБ-триггера 6 и меняет его состояние напротивоположное. На выходе ВЯ-триггера 6 формируется импульс, длительностькоторого пропорциональнаразности фаэ сверхвысокочастотныхсигналов, поступающих на смеситель 3(фиг.2 г).Импульсная последовательностьс постоянной частотой, равной...

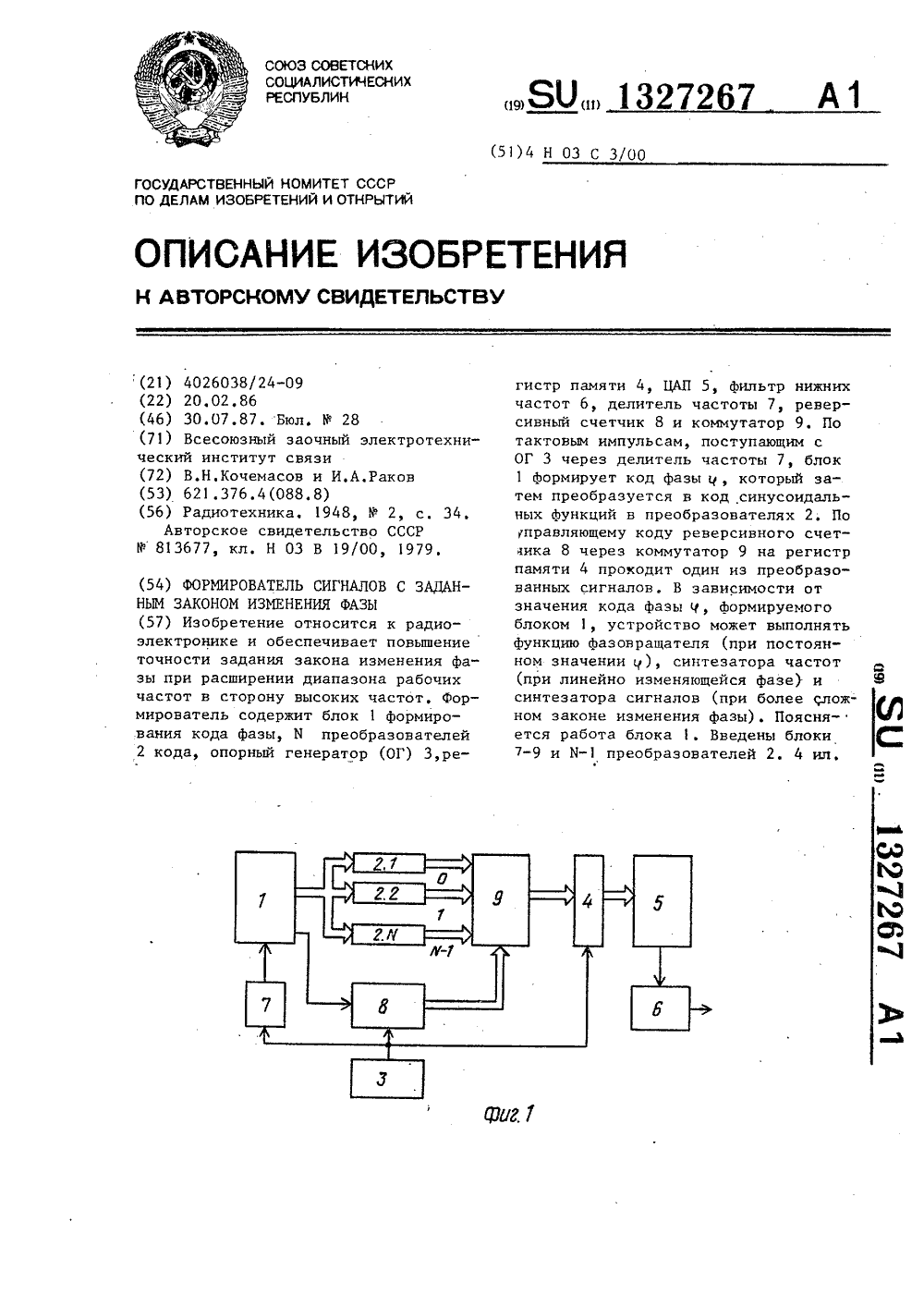

Формирователь сигналов с заданным законом изменения фазы
Номер патента: 1327267
Опубликовано: 30.07.1987
МПК: H03C 3/00
Метки: заданным, законом, изменения, сигналов, фазы, формирователь
...с кодом Фазы ц в блоке 1 формирования кода Фазы. Двоичный код числа (т) шоЖ с выхода реверсивного счетчика 8 поступает на управляющий вход коммутатора 9.На выход коммутатора 9 при этом поступает код с М-(ш)шов=го его сигнального входа, Импульс с выхода опорного генератора 3, поступающий на тактовый вход регистра 4 памяти, осуществляет запись в него кода с выхода коммутатора 9, и на выходе ЦАП 5 формируется напряжение, пропорциональное записанному коду. ФНЧ6 пропускает на выход устройства первую гармонику сформированного сигнала.Вся разрядная сетка блока 1 формирования кода Фазы и преобразователей кода 2 . 2используется дляреализации отклонения заданного закона изменения фазы от линейного, соответствующего несущей частоте, Приэтом...
Цифровой синтезатор частоты с частотной модуляцией
Номер патента: 1336231
Опубликовано: 07.09.1987
Авторы: Ефременко, Калаянов, Кириллов, Малиновский, Романов
Метки: модуляцией, синтезатор, цифровой, частотной, частоты
...О с инверсного выхода первого счетчика 11 снимает установку нуля с ФК 13 и второго счетчика 12,в результате чего ФК 13 начинает следить за набегом разности фаз импульсов на своих сигнальных входах. Второй счетчик 12 начинает счет числа опорных импульсов. В момент набега заданной разности фаз ь Ю (за интервал времени 61 с момента снятия установки нуля) ФК 13 выдает на инверсном выходе уровень Лог, 1, который фиксирует состояние ФК 13, запрещает дальнейший счет второго счетчика 12 и включает источник 16 модулирующего сигнала. Код с выхода второго счетчика 12 устанавливает коэффициент передачи второго управляемого аттенюатора 18 прямо пропорциональным этому коду, и цифровой синтезатор частоты из режима настройки переходит в рабочий...
Синтезатор частоты с частотной модуляцией
Номер патента: 1345343
Опубликовано: 15.10.1987
Авторы: Казаков, Смирнов, Якунин
Метки: модуляцией, синтезатор, частотной, частоты
...6 вычитания присутствует постоянный потенциал с выхода второго элемента 14 памяти. Синтезатор частоты перейдет в режим подстройки несущей частоты через время, равное времени переходного процесса в . кольце фазовой автоподстройки, При переходе на новую частоту, соответствующую коду с выхода блока 31 управления частотой, на выходе второго блока 6 вычитания устанавливается нулевой потенциал, так как кольцо фазовой автоподстройки имеет астатизм второго порядка, при этом на входах первого блока вычитания 6 потенциалы равны.По окончании паузы в передаваемом сообщении на выходе амплитудного детектора .34 появится высокий потенциал, который через второй коммутатор 35 и элемент ИЛИ 36 разрешает прохождение импульсов с ДПКД 11 на входы второго...
Подавитель радиопомех для систем связи с угловой модуляцией
Номер патента: 738486
Опубликовано: 07.11.1987
Автор: Быховский
МПК: H03C 3/04, H03D 3/18, H04B 1/10 ...
Метки: модуляцией, подавитель, радиопомех, связи, систем, угловой
...ен на прием первого сигнала, а нижрадиопомех для системы связи с угло- ний - второго сигнала и параметрывой модуляцией, содержащий два кана- фильтров нижних частот и полосы удерла приема, каждый из которых содер- жания в каждом канале выбраны исходяжит фильтр нижних частот, вход кото О иэ точного слежения эа соответству -рого подключен к выходу фазового де- ющим сигналом, то фаза бф(С) каждотектора, а выход - к входу управляе- го иэ управляемых генераторов 5 ока -мого генератора, введены вычитатель:. зывается весьма близкой к фазе сооти дополнительный управляемый генера- ветствующего полезного сигнала 8:, (с),тор, а в каждый канал приема - ре т,е. 6 (с)й 8,(с), 9 (с)Г В(с),тажекторный фильтр и смеситель, выход ким образом, на выходе...
Устройство квазикогерентного приема разнесенных сигналов
Номер патента: 533241
Опубликовано: 07.11.1987
Автор: Быховский
Метки: квазикогерентного, приема, разнесенных, сигналов
...а выход фильтра нижних частот соединен с входами управляемыхгенераторов кольца фазовой автоподстройки частоты каждой ветви разнесения,На чертеже приведена структурная.электрическая схема предложенногоустройства,Устройство кваэикогерентного приема разнесенных сигналов содержит в каждой ветви разнесения (всего Б- ветвей) кольцо ФАПЧ 1, выполненное в виде последовательно соединенных фазового детектора 2, узкополосного фильтра 3 и управляемого генератора 4, причем выход фазового детектора 2 кольца ФАПЧ 1 каждой ветви разнесения соединен с сумматором 5 через регулируемый усилитель б, управляющий вход которого подключен к выходу квадратурного фазового детектора 7, подсоединенного к выходу управляемого генератора 4 и входу...
Генератор сигналов
Номер патента: 1351526
Опубликовано: 07.11.1987
МПК: H03C 1/02
...колебания частотой 12 и 16 кГц.Для определения паузы между импульсами служит компаратор 3, навходы которого также поступают сигналы ВБ+ и ВБ-. В соответствии сознаком разности между этими сигналами к выходу МИТС устройства подключается либо выход модулятора 6при помощи ключа 4, либо, в паузе,/некоторый фиксированный потенциалпри помощи ключа 5.Разность между сигналами ВБ+ иВБ- (фиг.2) составляет 27 КЕР 1 (в импульсе) либо 27 КЕР 2 (в паузе), иноевлияние напряжения смещения усилителей 7 и 8. Выбра значение ЧКЕР 2существенно больше возможного смещения усилителей, например ЧКЕР 2-0,7 В, можно полностью устранитьвлияние смещения на точность детектирования импульса/паузы компаратором 3, что является преимуществомпредлагаемого устройства с...
Амплитудный модулятор
Номер патента: 1352611
Опубликовано: 15.11.1987
Автор: Глушко
МПК: G01R 29/24, H03C 1/00
Метки: амплитудный, модулятор
...б, источник 7 модулирующего сиг б нала и первый и второй токосъемники 8 и 9. Амплитудный модулятор работает следующим образом.Первая и вторая металлические пластины 1 и 2 образуют ротор, а третья и четвертая металлические пластины 3 и 4 - статор амплитудного модулятора.Если напряжение на выходе источниа 7 равно нулю, электрическое поле ежду третьей и четвертой металлическими пластинами 3 и 4 отсутствует и поэтому заряд на первой и второй металлических пластинах 1 и 2 не индуцируетсяПри наличии напряжения на выходеисточника 7 между третьей и четвертойметаллическими пластинами 3 и 4 возникает электрическое лоле, напряженность которого пропорциональна приложенному к ним напряжению. При этом на первой и второй металлических40 11 2пластинах...
