H03C — Модуляция

Номер патента: 144872

Опубликовано: 01.01.1962

Автор: Камаляев

МПК: H03C 1/04

Метки: генератора, манипуляции

...запускают генератор б селекторных импульсов, служащий для выработки положительного импульса с длительностью(-.(-.где Т - период колебаний ВЧ генератора.Ы 144872При совпадении во времени импульсов на первом и втором входах каскада совпадений на выходе последнего появляется отрицатеЛьный импульс, который запускает триггер б, восстанавливающий манцпуляционнь 1 е посылки. При появлении отрицательного импульса на в 1 ходе каскада совпадений селекторный импульс гасится через цепь 7 обратной связи. Гасящий импульс поступает на управляющую сетку гЕнератора б, переводя его из временно-неустойчивого в устойчивое состояние.При работе устройства в широком диапазоне длительность селекТгюн,наксторного импульса выоирают из условияч - Т,где2Т., в пери...

Номер патента: 146790

Опубликовано: 01.01.1962

Автор: Перлин

МПК: H03C 3/09

Метки: автогенератора, автоматической, колебаний, подстройки, средней, частотно-модулированного, частоту, частоты, эталонных

...биений. Характер выделенной огибающей зависит от величины расстройки и законамодуляции генератора 2, При девиациях частоты, меньших, чем величина расстройки, огибающая изменяется по закону, близкому к закону изменения сигналов, модулирующих частоту генератора 2. При этом фаза огибающей определяется знаком расстройки.В случае, когда девиация частоты превышает величину расстройки, устройство 5 работает в режиме двухполупериодного выпрямителя. Выделенная огибающая биений поступает на один из входов фазосравнивающего устройства б На другой вход этого устройства подают модулирующие подстраиваемый генератор 2 сигналы, вырабатываемые генератором 7 модулирующих сигналов.Полярность выходного напряжения фазосравнивающего устройства б зависит...

Номер патента: 146806

Опубликовано: 01.01.1962

Авторы: Вебра, Пожела

МПК: H03C 7/02

Метки: импульсов, несущей, свч, удвоением, частоты

...разогревания электронов полупроводника в электрических полях. Эффект разогревания электронов приводит к практически безынерционному увеличению сопротивления полупроводника с ростом электрического поля, Сопротивление полупроводника в СВЧ поле меняется дважды за один период колебаний, так как эффект разогревания электронов не зависит от направления изменения поля. Если к полупроводнику прикладывается еще постоянное поле, то он оказывается источником излучения СВЧ колебаний с двойной частотой относительно частоты возбуждающего поля СВЧ, Прикладывая к полупроводнику напряжение в виде коротких импульсов, получают СВЧ импульсы с точно двойной частотой по отношению к основному сигналу.Предложенный способ был проверен экспериментально на...

Номер патента: 148114

Опубликовано: 01.01.1962

Автор: Волков

МПК: H03C 1/50

Метки: колебаний, коммутации, мощности, свч

...выходами, пропорциональный противофазным изменениям управляющих напряжений.На чертеже приведена блок-схема описываемого устройства.Устройство выполнено на усилительных лампах 1, 2, работающих на общую нагрузку. Мощность от лампы 1, 2 поступает в противоположные плечи 3, 4 двойного волноводного тройника 5, а плечи б, 7 имеют согласованную нагрузку, Лампы 1, 2 питаются от общего источника 8 постоянного напряжения через модулятор 9, изменяющий ускоряющее напряжение с противоположными знаками. Когерентное возбуждение ламп 1, 2 осуществляют от общего источника через разветвление входного тракта, причем предусматривается регулировка электрической длины одного из плеч, В оезультате подобного выполнения предложенного устройства мощность в...

Номер патента: 148115

Опубликовано: 01.01.1962

Авторы: Ефимов, Фадеева

МПК: H03C 3/00, H04L 27/04

Метки: манипуляции, многочастотной

...колебания с выхода генератора 1 опорной частоты, подаваемые на тотжегенератор со сдвигом фазы либо на+90, либо пд 90, через фазовращатель 2 поступают на коммутатор 3 уровней, на который поданы передаваемые сигналы через кодирующее устройство Х Кодирующее устройство 4 работает таким образом, что каждой комбинации из т импульсов, подаваемых на вход кодирующего устройства, соответствует определенный уровень напряжения на выходе коммутатора 3 и, следовательно, определенная частота с выхода манипулятора. Переменная по уровню напряжения частота поступает обратно на часть индуктивности контура генератора 1 опорной частоты, изменяя частоту пропорционально уровню. Эта иолучив 1 пая девиацию частота подается на смеситель 5, на...

Номер патента: 149132

Опубликовано: 01.01.1962

Автор: Стригин

МПК: H03C 7/04

Метки: колебаний, поляризационно-модулированных

...сдвинутыми предварительно по фазе на 90, возбуждают антенну с вертикальной поляризацией. Излучаемые антеннами поля имеют одинаковую фазу, но разные амплитуды, изменяющиеся соответственно по косинусоидальному и синусоидальному законам. Сложение этих полей приводит к изменению поляризации результирующего поля по закону изменения фазы,Скелетная схема устройства по описываемому способу приведена на чертеже.Колебания высокой частоты от генератора 1 поступают на фазовые модуляторы 2 и 3 без фазовых сдвигов, а на фазовые модуляторы 4 и 5 с фазовыми сдвигами в - 90 и +90 соответственно. Фазовые сдвиги обеспечивают фазовращатели б и 7. С выходов модуляторов 2 и 3 колебания поступают на антенну 8 с горизонтальной поляризацией, а сигналы с...

Номер патента: 149462

Опубликовано: 01.01.1962

Авторы: Мартынов, Новогрудский

МПК: H03B 23/00, H03C 3/00

Метки: генератор, качающейся, частоты

...2 подают на вход корректора 3, Характеристика амплитудного корректора обратна вводимому весовому множителю. На выходе корректора получают переменное напряжение, амплитуда которого пропорциональна коэффициенту передачи корректора на данной частоте, После детектирования детектором 4 полученного корректором напряжения возникает постоянное напряжение, которое медленно изменяется в соответствии с изменением коэффициента передачи корректора 3. Это напряжение подают на управляющую сетку генератора 1, управляя скоростью изменения управляющего напряжения, Генератор 1 может быть выполнен в виде модификации обычного генератора пилообразного напряжения. Анодный ток зарядной лампы генератора прямо пропорционален напряжению, подаваемому на его...

Номер патента: 150541

Опубликовано: 01.01.1962

Авторы: Брагинский, Рукман

МПК: H03C 7/00

Метки: излучения, модулятор, электромагнитного

...и падает на модулирующую пластину 1.Металлическая подкладка 2 и участок нижней широкой стенки 8 волновода 4, расположенный против подкладки 2, являются зеркалами для модулируемого излучения и образуют резонатор. Расстояние между подкладкой 2 и стенкой 8 выбирается из условий резонанса на частоте светового потока 5 (модулируемого излучения),Число полуволн модулируемого излучения, укладывающихся между подкладкой 2 и стенкой 8, зависит от глубины проникновения света в слой полупроводниковой модулируюшей пластины 1, т. е. от коэффициента поглощения модулируемого излучения в полупроводниковом слое и от положения внутри этого слоя области с высокой концентрацией носителей.150541 Предмет изобретения Модулятор электромагнитного излучения...

Номер патента: 150882

Опубликовано: 01.01.1962

Автор: Никитский

МПК: H03C 1/54

Метки: модулятор, мостовой

...току емкостями 8 и 9. Катушка 7 обратной связи с заземленной средней точкой включена в диагональ моста через емкости 10 и 11. Сопротивлением 12 устанавливается баланс моста по постоянному току.Прн сбалансированной схеме катушка 7 обратной связи симметрична по отношению к земле. При подаче на вход одной из ламп постоянного 1 или медленно меняющегося) напряжения на катушке 7 появляется напряжение разбаланса, в колебательном контуре возникают колебания и на выходе схемы получается переменное напряжение, пропорциональное приложенному к сетке лампы постоянному напряжению. По одной сетке модулятор реагирует только на положительный, а по другой - только на отрицательный сигналы.Описанная схема обеспечивает повышение чувствительности...

Номер патента: 153493

Опубликовано: 01.01.1963

МПК: H03C 3/12

Метки: 153493

...схема предлагаемого магнитного частотного модулятора и вид по стрелкам Л и Б.На ыеподвиж;1 ом основании 1 крепится плата 2 с катушкой т, включаемой в контур генератора, По основанию на салазках 4 с помощью ходового винта 5 передвигается электродвигатель б, на ось которого насажен вращающийся диск 7 с ферритовыми элементами 8. Плата 9 с ферритовыми элементами 10 также укреплена на салазках 4. При вращении диска 7 индуктивность катушки 3 и соответственно частота генератора периодически изменяются в зависимости от того, приближается или удаляется ферритовый элемент. При изменении положения вращающегося диска 7 относительно платы 2 одновременно меняются средняя индуктивность катушки а и величина изменения индуктивности. Однако изменение...

Номер патента: 155544

Опубликовано: 01.01.1963

МПК: H03C 1/46

Метки: 155544

...51 ке 1 ия. ВО Вре)я )2301 кнутОГО состяния прерыВ 1 тет 51 кондснсд.0)1 32 я:1(2 ется чееЗ Оольшое соп,)ОтнВ:1 сннс Ь, так тО Весе прирост и,и у Оыль исс,Сдуемого напряжеки 51 32 Врс)15 )13(11 ни",т)ГО сОстояния и)ер Ввате. я ОказьнгеОтся пр илскс.1 ь,и к Гоп)От ьленн ю рн к 01 еб ИЯ ( ПЕ) ЬВаТ(з 5 На СОПРОТИВЛЕНИЕ ВОЗ Нпка;0- Н; НУ, ,С, П 2 ПР 5 ЖЕНИЯ 2.1 плитуда кОык 32 Висит От скоости изменения исслс;ус)1 ОГС,напр 5 жепи 5. ОГи 0210 ща 51 Зтпх ипульсов предсавл 5 ет 01)ой прОПЗВОДЕУ 0 ОТ ПРИЛОКЕННОГО НВП 1 РЯЖЕ 11 ИЯ,- 2 -155544Как следует из принципа работы этого устройства, переходные процессь в нем действуют только внутри импульсов и не оказыва 1 от пикакОГО влияния на фо)му или Г 10 ложепие ОГибающеи, т. е. в кражьЙ момент...

Номер патента: 156425

Опубликовано: 01.01.1963

МПК: H03C 3/06

Метки: 156425

...образованной выходным трансформатором Тр 1 и емкосгью С,; ключевой модулятор 5 на полупроводниковых триодах Т Т.У) 15642 оПри отсутствии управляющего напряжения генератор возбуждается на частоте, определяемой частотой настройки частоточувствительной схемы и фазовым сдвигом усилителя 2. При появлении управляющего напряжения У, она преобразуется с помощью модулятора 5 в переменное напряжение, сдвинутое относительно напряжения генератора на о 0 за счет фазоповоротной цепочки ТрС Это напряжение подается через разделительную цепь Л;С 4 на сетку лампы Л Подавая в усилитель напряжение, пропорциональное управляющему и сдвинутое на 90 огносительно напряжения генеоатора, можно получить в узком диапазоне изменение частоты, линейно зависящее...

Номер патента: 157721

Опубликовано: 01.01.1963

МПК: H03C 1/02

Метки: 157721

...1521Если в цепь сетки первой половины триода Л подать продетектированное напряжение от передатчика, то переменная составляющая анодного напряжения будет равна:Ь = а 1 п(1+ т в 1 па 1) =а пг з 1 поу 1+ - (и в 1 пв 1) +12+1( щ 1) 13где а = сопв 1,Первый член выражения 2 может быть использован для определения глубины модуляции. Последующие члены представляют собой отклонение от линейного закона, если т не превышает 50%, то это отклонение (ошибка) не превысит 9%,Для исключения этой ошибки амплитуда отрицательной полуволны анодного напряжения может быть представлена рядом:т т т тбв положительная а(пт+ + .е + -с )2 3 4 5Если это напряжение усилить в к раз, а затем подать на схему удвоения, нагруженную на большое сопротивление, то...

Номер патента: 159573

Опубликовано: 01.01.1964

МПК: H01J 1/00, H03C 1/02

Метки: 159573

...катод-анод до величины, большей критического значения, и ограничивая ток короткого замыкания, протекающий через 1 стройство. Предмет и етения вляемого магнитутатора, включен- конденсатора, для амп модуляторов от тока короткого Применение диода, упраным полем, в качестве комного в цепь накопительногозащиты коммутирующихс емкостным накопителемзамыкания. Известны бесконтактные коммутаторы, управляемые магнитным полем. Известно и при. менение магнетронов в качестве управляемых элементов.Предлагаемое устройство отличается от известных тем, что в качестве коммутатора в нем использован диод, управляемый магнигпым полем, для защиты коммутируюгцих ламп модуляторов с емкостным накопителем от тока короткого замыкания накопителя,Указанная...

Номер патента: 163215

Опубликовано: 01.01.1964

Авторы: Котельников, Кузнецов, Лишин

МПК: H03C 3/00

Метки: o3-vi, закону1, модуляцией, сигналов, ступенчато-пилообразному, частотной

...делителей 1 и 2, на выходе которых образуется сетка частот с интерй/валом - , где и - число двоичных дели.2 дтелей в цепочке. С выходом каждой пары делителей снимаются частоты вида -и- + - )..гоХ2"2" 2" )Эти частоты подаются на каскады 3 ИЛИ - ИЛИ, которые пропускают их на смесители 4. Частота зависит от положения коммутирующих триггеров 5, управляющих работой схем ИЛИ - ИЛИ,В смесителях производится последовательное сложение опорной частоты ,с частотами, поступающими с каскадов ИЛИ - ИЛИ.Коммутатор о, состоящий из (и + 1) последовательно включенных триггерпых делителей на два, переключает при каждом коммутирующем импульсе через каскады ИЛИ - ИЛИ одну или несколько частот. При этом закон изменения частоты может быть как...

Номер патента: 163651

Опубликовано: 01.01.1964

Автор: Смирнов

МПК: H03C 1/14, H04L 27/10

Метки: автогенератора, манипуляции, частотной

...частотами автогенератора не только самой строго сформированной манипулирующей функцией, но и ее производной, что дает возможность снизить требования к каскадам формирования управляющих импульсов, и значительно упростить схему формирования,В основу физических процессов, происходящих при переключении прибора, положено использование двух уровней емкости в соответствии с высокоомным и низкоомным участками вольтамперпой характеристики диода,На фиг. 1 приведена схема предлагаемого устройства; на фиг. 2 - вольтамперная и нагрузочные характеристики диода,В качестве управляющего элемента применяется переключающий диод 1 с отрицательным сопротивлением, Делитель напряжения, образованный сопротивлениями 2 и 3, и нагру зочное сопротивление 4...

Номер патента: 165777

Опубликовано: 01.01.1964

МПК: H03C 7/00

Метки: 165777

...кристаллов.,При этом кристаллы рааполатают с шахом в СВЧ-волну, а,при шаге в половину СВЧ-волны четные кристаллы поворачивают относительно нечетных на 90 или 180. Это дает возможность увеличить глубину СВЧ-модуляции.На чертеже представлено расположение понаправлению СВЧ-волны идентичных кристал лов, размером не больше Х/2 СВЧ-волны. Кристаллы расположены с шагом, равным или кратным половине длины СВЧ-волны, и через них последовательно пропускают свет,в продольном а или:поперечном 6 к ходу СВЧ-вол ны направлении.Обозначив первой буквой В номер оси Хвдоль которой распространяется СВЧ-волна и расположен ряд кристаллов, второй буквой Е номер оси Х, параллельно которой направлен 15 вектор напряженности электрического поля Еи третьей буквой С...

Номер патента: 165778

Опубликовано: 01.01.1964

Авторы: Всрсг, Терентиев

МПК: H03C 1/20

Метки: амплитудной, анодной, модуляцией, радиопередающее

...из элементов 8, 9, 5 и 10, прн помощи элемента связи 5. Для осущесгвления модуляции по данному принципу предлагается в качестве элемента связи 5 применять какое-либо нелинейное реактивное сопротивление, величина которого может быть изменена чисто электрическим путем, Так как нелинейное реактивное сопротивление 5 входит как в контур анода, так и в контур нагрузки, то прп изменении его эти контуры будут расстраиваться, что может вызвать нежелательную псевдо-фазовую модуляцию. Для устранения этого явления в контуры могут быть включены дополнительные реактивные сопротивления 4 и 8, которые изменяютсяяе модулнрующим фактором,противлецие 5, но обратно пропорционально165778 Предмет изобретення иг. ставитель Борисовскаяхред Т. П, Курилко...

Номер патента: 165779

Опубликовано: 01.01.1964

Авторы: Гриневич, Чеботарей

МПК: H03C 1/02

Метки: модуляции, углубитель

...напряжения запирапия, и последовательно вклю 1 енного с мостом нагрузочного сопротивления, которое выбрано много меньше сопротивления, вколоченного в диагональ моста.Описываемое устройство позволяет уменьшить амплитуду сигналов без уменьшения амплитуды огибающей, благодаря чему увеличивается коэффициент модуляции,На чертеже изображен описываемый углубитель модуляции.На вход диодного моста, состоящего из диодов 1, 2, 3, 4, подается входное напряжение. С сопротивления 5, включенного последовательно с диодным мостом, снимается выходной си 1 ч 1 а. Напря 5 кение па сопротивлении 5 появлястся в том случае, если входное напряжение превысит напряжение, создаваемое на цепочке, состоящей из параллельно включенных сопротивлений 6 и емкости 7 и...

Номер патента: 167528

Опубликовано: 01.01.1965

Автор: Судаков

МПК: H03C 1/40

Метки: автоколлекторной, модуляции

...модулирующее низкочастотное напряжение, т. е. осуществляется первичная амплитудная модуляция. Полупроводниковый триод 3 усиливает низкочастотное напряжение и на низкочастотной нагрузке первого усилительного каскада, представляющей собой низкочастотный дроссель б, выделяется усиленное модулирующее напряжение с амплитудой Е которое является модулирующим напряжением для выходной цепи первого усилительного каскада. Конденсатор 7 является блокировочным по высочастоте. На вход полупроводникового да 8 (или лампы) поступает промодули167528 10 к доп1+т Предмет изобретения Составитель С. В. МаценкоТехред Л. К. Ткаченко Редактор Н, С. Коган Корректор О, Б. Тюрина Заказ 379/6 Тираж 600 Формат бум. 60(90/8 Объем 0,36 изд. л. Цена 5 коп. ЦНИИПИ...

Номер патента: 168795

Опубликовано: 01.01.1965

МПК: G01R 27/32, H03C 3/02

Метки: 168795

...с помощью гетеродинирования. При этом промежуточная частота выбирается равной частоте фазовой модуляции. Одночастотной пилообразной фазовой модуляции сопутствуют погрешности, обусловленные непостоянством максимального фазового сдвига в модуляторе, паразитной амплитудной модуляцией и неидентичностью фазовых характеристик опорного и сигнального каналов фазометров и импедометров.Предлагаемый способ фазовой модуляции в измерительных устройствах СВЧ отличается от известных тем, что для уменьшения погрешностей измерения модуляцию фазы осуществлягот функцией времени, представляющей собой сумму двух пилообразных функций с неравными и некратными периодами, а измерение производят на промежуточ стоте, равной сумме частот модули функций, Этот...

Номер патента: 169148

Опубликовано: 01.01.1965

Автор: Пузырев

МПК: H01P 1/32, H03C 7/00

Метки: 169148

...и одноменно решить проблему микроминиатюрции,вых иствав ент ра- ких енты ри рере Модулятор, ную и управл на ферромагн ся тем, что, с веса, увеличе потребляемых бильности ра сердечника п ная пленка, н другое) основ На све льзоват одписная группа Л 6 8 с присоединением заявкиВ настоящее время в технике модулирующих устройств используются электровакуумные и полупроводниковые приборы.Однако одни из них - электровакуумные - расходуют на питание большую мощность и имеют значительные габариты, а другие - полупроводниковые - при меньшей расходуемой мощности и относительно меньших габаритах чувствительны к температуре. Те и другие, являясь активными элементами, имеют низкую надежность.Предложенный модулятор выполнен на основе тонкой...

Номер патента: 170204

Опубликовано: 01.01.1965

Автор: Пинчук

МПК: G06G 7/26, H03C 3/26

Метки: 170204

...напряжение Унапример, с плюсом кверхнему зажиму, то откроется диод Д, и потенциал будет приложен к управляемому сопротивлению УНПС,. Сопротивление УНПС,упадет, и переменный ток с левого зажима10 вторичной обмотки трансформатора Тр поступит на вход через емкость С, и вызовет появление Ьг Ток с йазосдвигающей цепочкиС 2 Лз через сопротивление Л 1 будет мал, таккак его шунтирует ставшее малым сопротив 15 ление УНПС,.Если на вход устройства поступит постоянное напряжение С, с противоположными знаками, указанными в скобках, то запрется диодД 1, откроется диод Д. и потенциал будет под 20 веден к УНПС;.Сопротивление УНПС, упадет, и переменный ток с правого зажима вторичной обмоткитрансформатора Тр поступит на выход н вызовет появление У,-. с...

Номер патента: 171026

Опубликовано: 01.01.1965

Авторы: Веркович, Кисель

МПК: H03C 1/06

Метки: амплитудноимпульсных, корректирования, модулированных, сигналов

...Подписная группа89 хождения основного импульса через входнои сумматор 2.В качестве примера рассматривается процесс настройщики корректора для случая, когда нмпульсивньш отклик канала на выходе временного селектора содержит один импульс нреддействия и один импульс последействия, Вначале компенсируется первый импульс по. следействия основным импульсом путем изменения величины и знака коэффициента передачи первого отвода р 1 (коэффицненты пере. дачи по остальным отводам равны нулю).Указанная вь 1 ше манипуляция ключом в цепи обратной связи (на чертеже не показан) устраняет влияние импульса преддействня на основной в процессе настройки.Как только компенсация первого импульса последействия будет завершена, можно при. ступить к компенсации...

Номер патента: 173270

Опубликовано: 01.01.1965

Авторы: Васильев, Урецкий

МПК: H03C 1/48

Метки: амплитудный, модулятор

...модуляции К несущих колебаний по единому закону в зазор одного общего электромагнита, поле которого изменяется по закону модулирующей функции, помещены гч датчиков э,д.с. Холла,На чертеже изображеч предложенный амплитудный модулятор.Все датчики 1 э.д,с. Холла помещены в зазор электромагнита 2. К токовым зажимам 3 датчиков подведены напряжения несущих колебаний евх евхедх, . По оомотке 4 электромагнита протекает ток, изменяющийся по закону модулирующей функции. Выходные напряжения У,х У. " У,х, оказываются промодулированными по амплитуде по единому закону,Предмет изобретенияАмплитудный модулятор для одновременной модуляции нескольких несущих колебаний, выполненный на основе линейных пере множителей на датчиках э.д,с, Холла, у которых...

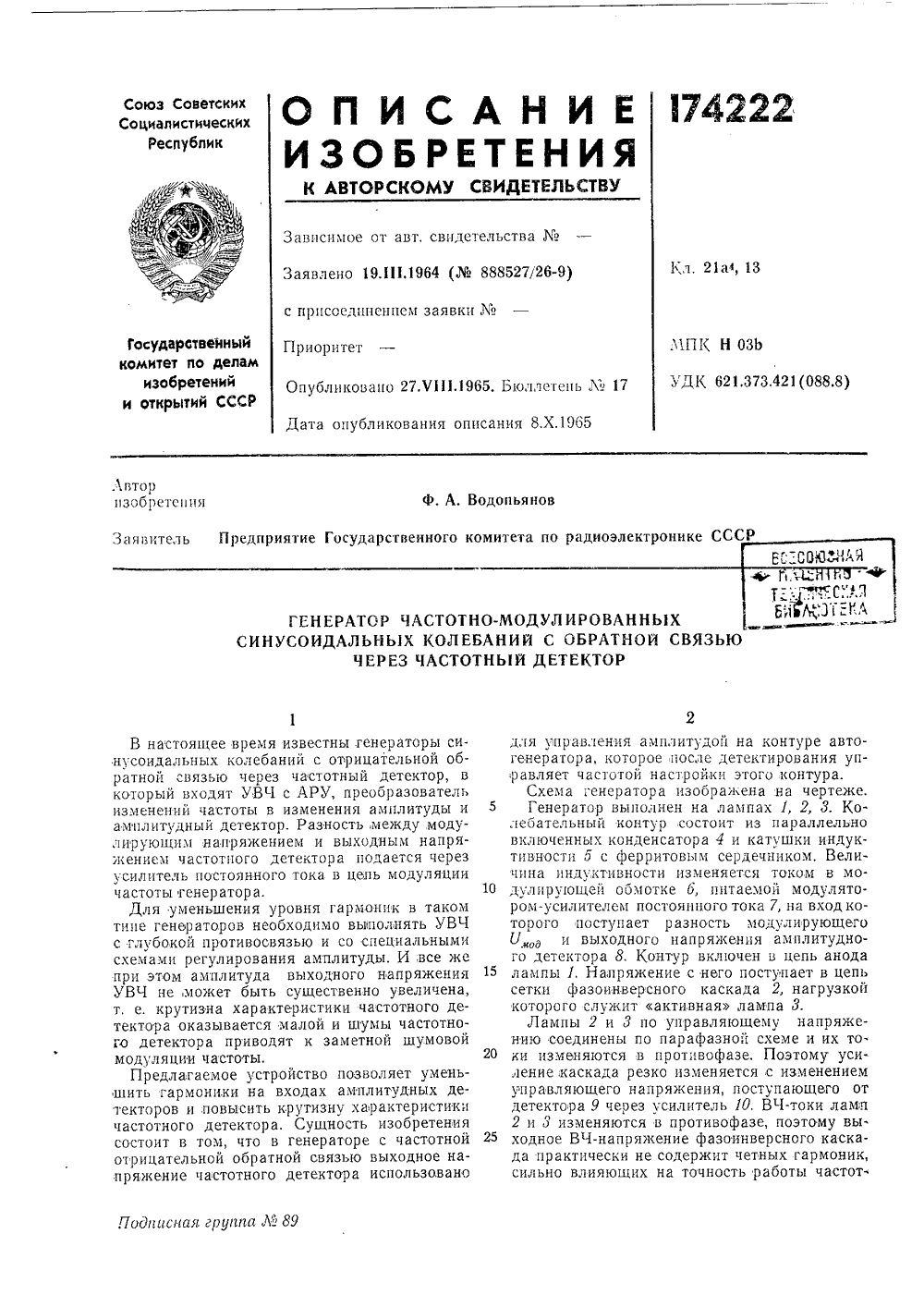

Номер патента: 174222

Опубликовано: 01.01.1965

Автор: Водопь

МПК: H03C 3/06

Метки: генератор, частотно-модулированных

...1, 2, . Колебательный контур состоит из параллельно включенных конденсатора 4 и катушки индуктнвностп 5 с ферритовым сердечником, Величина индуктивности изменяется током в модулирующей оомотке 6, питаемой модулятором-усилителем постоянного тока 7, на вход которого поступает р азность модулирующего У,а и выходного напряжения амплитудного детектора 8. Контур включен в цепь анода лампы 1. Напряжение с него поступает в цепь сетки фазоинверсного каскада 2, нагрузкой которого служит активная лампа 3.Лампы 2 и 3 по управляющему напряжению соединены по парафазной схеме и их токи изменяются в противофазе. Поэтому усиление каскада резко изменяется,с изменением управляющего напряжения, поступающего от детектора 9 через усилитель 10. ВЧ-токи ламп 2...

Номер патента: 174223

Опубликовано: 01.01.1965

Автор: Судаков

МПК: H03C 1/40

Метки: автоколлекторной, модуляции

...с принудительным смещением выходного каскада позволяет исключить предвари 10 тельную модуляцию предоконечного каскада,не вызывая тепловых перегрузок базы полупроводниковых триодов, что дает возможностьприменять в передатчике с АКМ только двакаскада вместо трех, а также повысить к,п.д.15 выходного каскада и всего передатчика в целом.Достигается это тем, что АКМ с принудительным смещением осуществляется с помощью предварительной принудительной ам 20 плитудной модуляции входной цепи выходно.го каскада, который может быть выполненкак по схеме с общим эмиттером, так и посхеме с общей базой. В случае выполнениявыходного каскада по схеме с общим эмиттером требуемая мощность модулятора в 3 - 5раз ниже мощности, требуемой для осуществления...

Номер патента: 175535

Опубликовано: 01.01.1965

Авторы: Вар, Левитас, Математики, Пожела

МПК: H03C 7/02

Метки: излучения, инфракрасного, модулятор, свч

...составПодписная группа М 89 с присоединением заявки ЖПриоритет Известен магцитно-концентрационный модулятор, в котором глубина модуляции зависит от степени изменения электропроводцости полупроводника путем создания ца его поверхностях, и.,1 еющих различную скорость поверхностной рекомбинации носителей тока, поперечной разности поте 1 щиалов с помощью магнитного поля.Предлагается янизотропцо-концентрационный модулятор, в котором модуляцию уровня мощности в сверхвысокочастотцом и инфракрасном диапазоне производят, используя ацизотропцые свойства проводимости полу. проводника в сильном электрическом поле.Полупроводниковая пластина модулятора 1:зготавливается, например. из моцокристалла германия в Н- или П-образной форме так, что широкие...

Номер патента: 177182

Опубликовано: 01.01.1965

Автор: Ивашенцев

МПК: H03C 1/36, H03C 1/62

Метки: коллекторномупереходам, модулятор, однополярным, транзисторный, управлениел1, эмиттерному

...амплитуду выбросов при коммутации и температурный дрейф.На чертеже изображен описываемый модулятор.Дополнительное сопротивление 1, включенное между базой основного транзистора 2 ц выводом коммутирующего трансформатора 3, создает возможность для шунтирования управляющего сигнала с помощью дополгштельного транзисторного ключа 4 в полупериод, когда основной транзистор заперт. Запирание последнего потенциалом, близким к нулю (порядка 8 - 10 ,цв), приводит к заметному уменьшению остаточного тока (в 4 -- 5 раз) и амплитуды выбросов (в 10 - 15 раз),вызванных процессами перезарядки емкостеи переходов при коммутации.В следующий полупериод транзистор 2 отпирается, а транзистор типа проводимости, 5 противоположного основному,...

Номер патента: 177936

Опубликовано: 01.01.1966

Автор: Ямпольский

МПК: H03C 3/02

Метки: 177936

...3,Известны фазочувствительцые ю,щие модуляторы, содержащие д остовые модуляторы и диффе е трансформаторы.Предложенный фазочувствительный суммирующий модулятор устраняет взаимные искакающие влияния суммируемых сигналов при изменении внутреннего сопротивления одной или нескольких входных цепей. Для этого выходные диагонали мостов запараллелены через конденсаторы ца цизкоомцую нагрузку, образуемую для полезного сигнала двумя синфазными обмотками коммутирующего трансформатора и двумя противофазными обмотками измерительного трансформатора, средняя точка которого соединена с одной из точек входной диагонали каждого цз используемых мостовых модуляторов.На чертеже изобракена принципиальная схема устройства.При поступлении одного из...
