Формирователь сигналов с угловой модуляцией

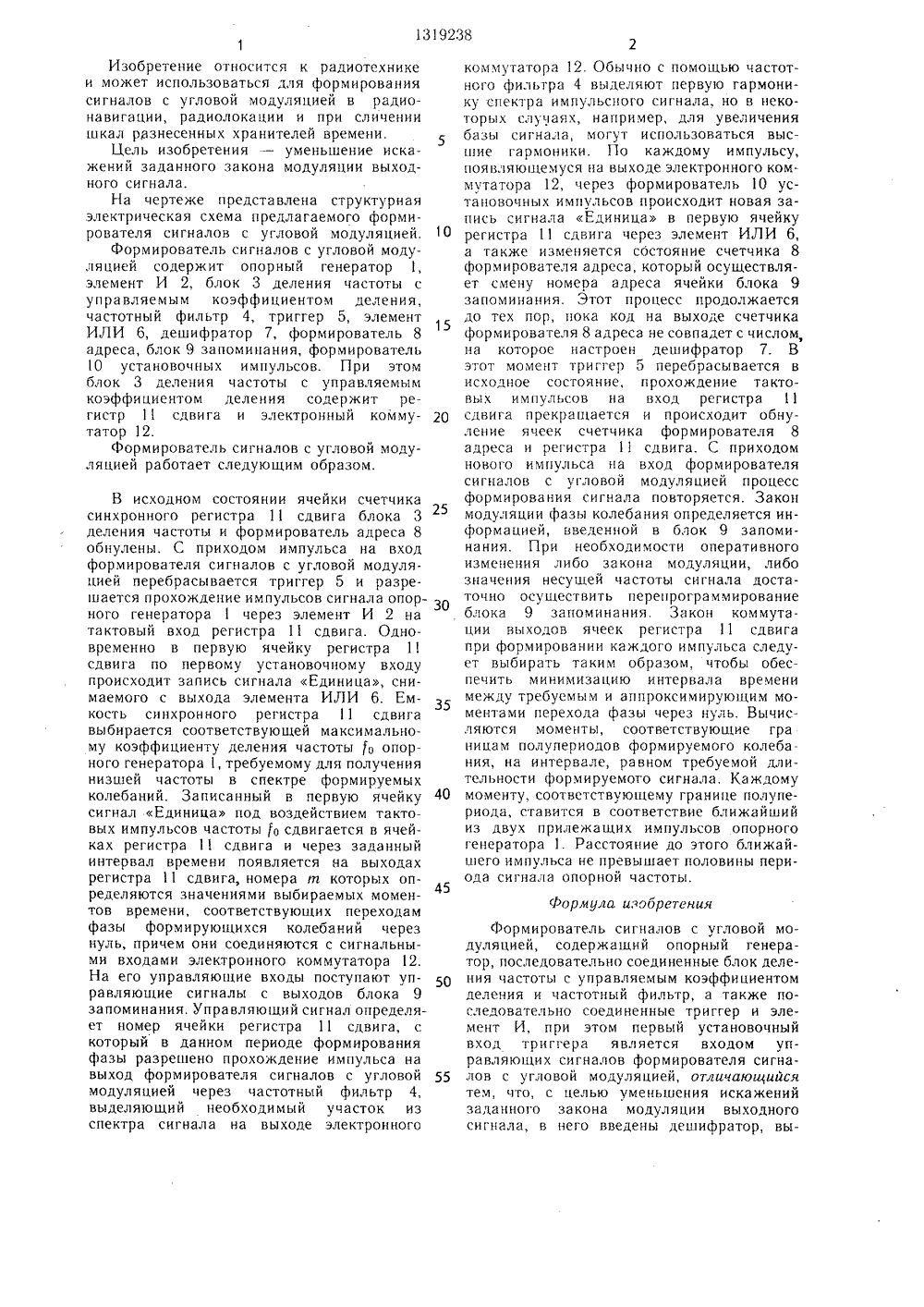

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 238 1) 4 Н 03 С 308 фСРСД1;7 э , ЦРя) ПИСАНИЕ ИЗОБРЕТЕН Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ередачи ехника,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Харьковский институт радиоэлектроники им. акад. М. К. Янгеля(56) Лучук А. М. Устройства п дискретной информации. Киев. Т 1978, с. 91 - 103, рис. 25-26.Машбиц Л. М. Цифровая обработка сигналов в радиотелеграфной связи. - М.: Связь, 1974, с. 86 - 88.(57) Изобретение относится к радиотехнике. Цель изобретения - уменьшение искажений заданного закона модуляции выходного сигнала. Устр-во содержит опор. ный г-р 1, эл-т И 2, блок де. сшя частоть (БДЧ) 3 с управляемым коэф, деления, состоящий из регистра 11 сдвига и электронного коммутатора 12, частотный фильтр 4, триггер 5, эл-т ИЛИ 6, дешифратор 7, формирователь 8 адреса, блок запоминания 9 и формирователь О установочных импульсов. Закон модуляции фазы колебания определяется информацией, введенной в блок запоминания 9. При необходимости оперативного изменения либо закона модуляции, либо значения несущей частоты сигнала достаточно осуществить перепрограммирование блока 9. Цель достигается введением эл-та ИЛИ 6, дешифратора 7, формирователей 8 и 10 Я и блока запоминания 9, а также выполнением БДЧ 3. 1 ил.50 55 Изобретение относится к радиотехнике и может использоваться для формирования сигналов с угловой модуляцией в радионавигации, радиолокации и при сличении шкал разнесенных хранителей времени,Цель изобретения - уменьшение искажений заданного закона модуляции выходного сигнала.На чертеже представлена структурная электрическая схема предлагаемого формирователя сигналов с угловой модуляцией.Формирователь сигналов с угловой модуляцией содержит опорный генератор 1, элемент И 2, блок 3 деления частоты с управляемым коэффициентом деления, частотный фильтр 4, триггер 5, элемент ИЛИ 6, дешифратор 7, формирователь 8 адреса, блок 9 запоминания, формирователь 10 установочных импульсов. При этом блок 3 деления частоты с управляемым коэффициентом деления содержит регистр 11 сдвига и электронный коммутатор 12.Формирователь сигналов с угловой модуляцией работает следующим образом. В исходном состоянии ячейки счетчика синхронного регистра 11 сдвига блока 3 деления частоты и формирователь адреса 8 обнулены. С приходом импульса ца вход формирователя сигналов с угловой модуляцией перебрасывается триггер 5 и разрешается прохождение импульсов сигнала опорного генератора 1 через элемент И 2 на тактовый вход регистра 11 сдвига. Одновременно в первую ячейку регистра 11 сдвига по первому установочному входу происходит запись сигнала Единица, снимаемого с выхода элемента ИЛИ 6. Емкость синхронного регистра 11 сдвига выбирается соответствующей максимальному коэффициенту деления частоты о опорного генератора 1, требуемому для получения низшей частоты в спектре формируемых колебаний. Записа нный в первую ячейку сигнал Единица под воздействием тактовых импульсов частоты о сдвигается в ячейках регистра 11 сдвига и через заданный интервал времени появляется на выходах регистра 11 сдвига, номера т которых определяются значениями выбираемых моментов времени, соответствующих переходам фазы формирующихся колебаний через нуль, причем они соединяются с сигнальными входами электронного коммутатора 12. На его управляющие входы поступают управляющие сигналы с выходов блока 9 запоминания. Управляющий сигнал определяет номер ячейки регистра 11 сдвига, с который в данном периоде формирования фазы разрешено прохождение импульса на выход формирователя сигналов с угловой модуляцией через частотный фильтр 4, выделяющий необходимый участок из спектра сигнала на выходе электронного 5 1 О 15 20 25 30 35 40 45 коммутатора 12. Обычно с помощью частотного фильтра 4 выделяют первую гармонику спектра импульсного сигнала, но в некоторых случаях, например, для увеличения базы сигнала, могут использоваться высшие гармоники. По каждому импульсу, появляющемуся ца выходе электронного ком. мутатора 12, через формирователь 10 установочных импульсов происходит новая запись сигнала Единица в первую ячейку регистра 11 сдвига через элемент ИЛИ 6, а также изменяется состояние счетчика 8 формирователя адреса, который осуществляет смену номера адреса ячейки блока 9 запоминания. Этот процесс продолжается до тех пор, пока код на выходе счетчика формирователя 8 адреса не совпадет с числом, на которое настроен дешифратор 7. В этот момент триггер 5 перебрасывается в исходное состояние, прохождение тактовых импульсов ца вход регистра 11 сдвига прекращается и происходит обнуление ячеек счетчика формирователя 8 адреса и регистра 11 сдвига. С приходом нового импульса на вход формирователя сигналов с угловой модуляцией процесс формирования сигнала повторяется. Закон модуляции фазы колебания определяется информацией, введенной в блок 9 запоминания. При необходимости оперативного изменения либо закона модуляции, либо значения несущей частоты сигнала достаточно осуществить перепрограммирование блока 9 запоминания. Закон коммутации выходов ячеек регистра 11 сдвига при формировании каждого импульса следует выбирать таким образом, чтобы обеспечить минимизацию интервала времени между требуемым и аппроксимирующим моментами перехода фазы через нуль. Вычисляются моменты, соответствующие гра ницам полупериодов формируемого колебания, на интервале, равном требуемой длительности формируемого сигнала. Каждому моменту, соответствующему границе полупериода, ставится в соответствие ближайший из двух прилежащих импульсов опорного генератора 1. Расстояние до этого ближайшего импупьса не превышает половины периода сигнала опорной частоты.Формула изобретенияФормирователь сигналов с угловой модуляцией, содержащий опорный генератор, последовательно соединенные блок деления частоты с управляемым коэффициентом деления и частотный фильтр, а также последовательно соединенные триггер и элемент И, при этом первый установочный вход триггера является входом управляющих сигналов формирователя сигналов с угловой модуляцией, отличающийся тем, что, с целью уменьшения искажений заданного закона модуляции выходного сигнала, в него введены дешифратор, вы1319238 Составитель Г. ЗахарченкоРеда кто р А. Са бо Техред И. Верес Корректор Л. ПилипенкоЗаказ 2529/54 Тираж 90 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Г 1 роизводственно-полиграфическое предприятие, г. Ужгород, ул. Гроектная, 4 ход которого соединен с вторым установочным входом триггера, блок запоминания, выход которого соединен с управляющим входом блока деления частоты с управляемым коэффициентом деления, формирователь адреса, выход которого соединен с входом дешифратора и с входом блока запоминания, а установочный вход - с вторым выходом триггера, элемент ИЛИ, первый вход которого соединен с первым установочным входом триггера, а второй вход - с сигнальным входом формирователя адреса, между выходом блока деления частоты с управляемым коэффициентом деления и вторым входом элемента ИЛИ введен формирователь установочных импульсов, выход элемента ИЛИ и второй выход триггера соединены соответственно с первым установочным входом и с вторым установочным входом блока деления частоты с управляемым коэффициентом деления, выход опорного генератора соединен с вторым входом элемента И, выход которого соединен с сигнальным входом блока деления частоты с управляемым коэффициентом деления, причем блок деления частоты с управляемым коэффициентом деления выполнен в виде последовательно соединенных регистра сдвига и электронного коммутатора, при этом тактовый вход, первый установочный вход и второй установочный вход регистра сдвига и управляющий вход и вь 1 ход электронного коммутатора являются соответственно сигнальным входом, первым установочным входом, вторым установочным входом, управляющим входом и выходом блока деления частоть 1 с управляемым коэффициентом деления.
