Формирователь линейно-частотно-модулированных сигналов

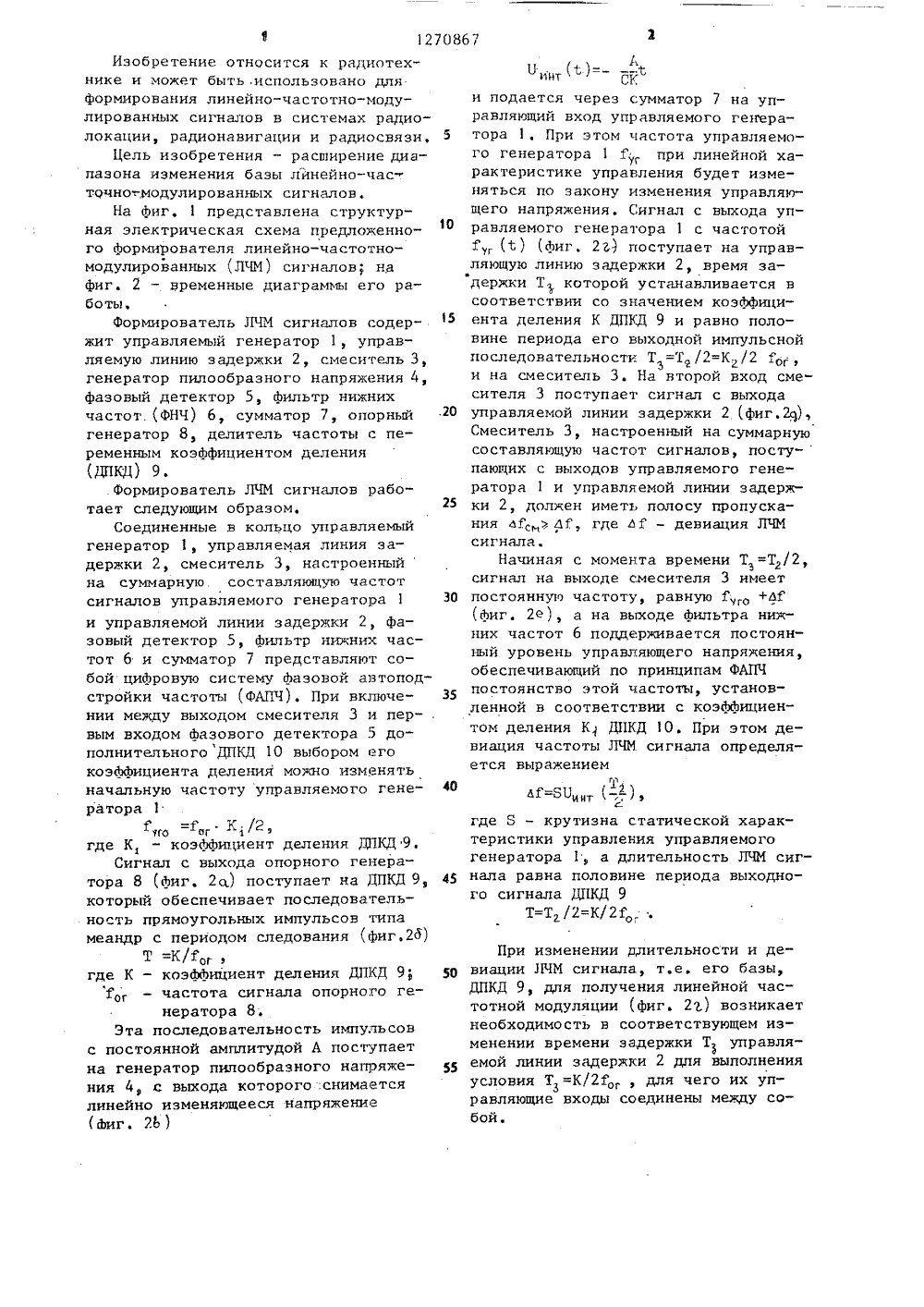

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 19) И 11 С 3 08 НИЯ АВТОР радио -асширеОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕ ИЗОБ У СВИДЕТЕЛЬСТВ(71) Харьковский ордена Трудового Красного Знамени институт радиоэлектроники им. акад. М. К. Янгеля (72) П. Д. Боцман(56) Авторское свидетельство СССР М 641628, кл. Н 03 С 3/08, 976.Авторское свидетельство СССР М 448565 кл. Н 03 С 3/06, 1973. (54) ФОРМИРОВАТЕЛЬ ЛИНЕЙНО-ЧАСТОТНО- МОДУЛИРОВАННЫХ СИГНАИОВ(57) Изобретение относится к технике. Цель изобретения - р ние диапазона изменения базы линейно-частотно-модулированных сигналов. Устр-во содержит управляемый г-р 1, управляемую линию 2 задержкй, сме-ситель 3, г-р 4 пилообразного напряжения, фазовый детектор 5, фильтр 6 нижних частот, сумматор 7, опорный г-р 8, Для достижения цели введен делитель 9 частоты с переменным иоэф. деления, линия задержки выполнена в виде управляемой линии 2 задержки, время задержки к-рой определяется соотношением Т =К/21 где Т - время задержки управляемой линии задержки; К - коэф, деления делителя 9 частоты; 1 - частота сигнала опорного г-ра 8. 2 ил.Изобретение относится к радиотехнике и может быть использовано для формирования линейно-частотно-модулированных сигналов в системах радиолокации, радионавигации и радиосвязи,Цель изобретения - расширение диапазона изменения базы линейно-час точно-.модулированных сигналов.На йиг, 1 представлена структурная электрическая схема предложенного формирователя линейно-частотно -модулированных (ЛЧМ) сигналов; нафиг. 2 - временные диаграммы его работы,Формирователь ЛЧМ сигналов содержит управляемый генератор 1, управляемую,пинию задержки 2, смеситель Э,генератор пилообразного напряжения 4,фазовый детектор 5, йильтр нижнихчастот.(ФНЧ) 6, сумматор 7, опорныйгенератор 8, делитель частоты с переменным коэйфициентом деления(ДПЩ) 9.Формирователь ЛЧМ сигналов работает следующим образом.Соединенные в кольцо управляемыйгенератор 1, управляемая линия задержки 2, смеситель 3, настроенныйна суммарную составляющую частотсигналов управляемого генератора 1и управляемой линии задержки 2, фазовый детектор 5, фильтр нижних частот 6 и сумматор 7 представляют собой цийровую систему йазовой автоподстройки частоты (ФАПЧ). При включении между выходом смесителя 3 и первым входом йазового детектора 5 дополнительного ДПКД 10 выбором егокоэййициента деления можно изменятьначальную частоту управляемого генератора 1где К, - коэфйициент деления ДПКД 9,Сигнал с выхода опорного генератора 8 (фиг. 2 а) поступает на ДПКД 9,который обеспечивает последовательность прямоугольных импульсов типамеандр с периодом следования (фиг.2 Ю)Т =К/ ,где К - коэфйициент деления ДПКД 9- частота сигнала опорного генератора 8.Эта последовательность импульсовс постоянной амплитудой А поступаетна генератор пилообразного напряжения 4, с выхода которого .снимаетсялинейно изменяющееся напряжение(йиг. 2 Ь) 10 15 20 25 30 35 40 45 и подается через сумматор 7 на управляющий вход управляемого генератора 1, При этом частота управляемого генератора 1при линейной характеристике управления будет изменяться по закону изменения управляющего напряжения. Сигнал с выхода управляемого генератора 1 с частотой , (1) (фиг. 2 Й) поступает на управляющую линию задержки 2, время задержки Т которой устанавливается в соответствии со значением коэффициента деления К ДПКД 9 и равно половине периода его выходной импульсной последовательности Т =Т/2=К/2 ог и на смеситель 3. На второй вход смесителя 3 поступает сигнал с выхода управляемой линии задержки 2.(фиг,2 с), Смеситель Э, настроенный на суммарную составляющую частот сигналов, посту-пающих с выходов управляемого генератора 1 и управляемой линии задержки 2, должен иметь полосу пропускания аГ ) йГ, где д 1 - девиация ЛЧМ сигнала.Начиная с момента времени Т =Т/2, сигнал на выходе смесителя 3 имеет постоянную частоту, равную , +Г (фиг. 2 е), а на выходе йильтра нижних частот 6 поддерживается постоянный уровень управляющего напряжения, обеспечивающий по принципам ФАПЧ постоянство этой частоты, установленной в соответствии с коэффициентом деления К ДПКД 10, При этом девиация частоты ЛЧМ сигнала определяется выражением811 инт ( ) вгде Б - крутизна статической характеристики управления управляемого генератора 1, а длительность ЛЧМ сигнала равна половине периода выходного сигнала ДПКД 9Т=Т/2=К/2 ГО . При изменении длительности и девиации 11 ЧМ сигнала, т.е. его базы, ДПКД 9, для получения линейной частотной модуляции (фиг. 2 г) возникает необходимость в соответствующем изменении времени задержки Т управля 3емой линии задержки 2 для выполнения условия Т =К/2 для чего их управляющие входы соединены между собой.Составитель Г. Захарченклько Техред М.Ходанич ектор Е. Рошко едактор дпи си Тираж 816сударственногоам изобретений ва, Ж, Рауш 252/56ВНИИПИ Гпо дел13035, Мос аказ ета ССрытийаб., д о кая Ужгород, ул. Проекты водственно-полиграфическое предприят Пр Формула изобретения Формирователь линейно-частотно- модулированных сигналов, содержащий последовательно соединенные управляемый генератор, линию задержки, смеситель, второй вход которого соединен с выходом управляемого генератора, фазовый детектор, второй вход которого соединен с выходом опорного генератора, фильтр нижних частот и сумматор, второй вход которого соединен с выходом формирователя пилообразного напряжения, а выход - с управляющим входом управляемого генератора, о т л и ч а ю щ и й с я тем, что, с целью расширения диапазона изменения базы линейно-частотно-модулированных сигналов, между выходом опорного генератора и входомформирователя пилообразного напряжения введен делитель частоты с переменным коэффициентом деления, приэтом линия задержки выполнена в, виде управляемой линии задержки, управляющий вход которой соединен суправляющим входом делителя частотыс переменным коэффициентом деления,10 а время задержки управляемой линиизадержки определяется соотношениемТ =К/2 ;,где Т - время задержки управляемойлинии задержки;15 К - коэффициент деления частоты с переменным коэффици-.ентом деления;- частота сигнала опорногооггенератора.
