Номер патента: 932587

Опубликовано: 30.05.1982

Автор: Зубков

МПК: H03C 1/00

Метки: преобразования, сигналов, управляющих

...включенные последовательно ин тегратор 8 и пятый элемент И-НЕ 9 и непосредственно - с входами шестого элемента И-НЕ 10, Шестой элемент И-НЕ 10 подключен выходом к седьмому элементу И-НЕ 11, выход. которого соединен с входом генератора 12 синусоидального напряжения, подсоединенного выходом к выходной шине 13 измерительного сигнала.В предлагаемом устройстве восьмой элемент И-НЕ 14 включен между выходом четвертого элемента И-НЕ 8 и 7 и входом амплитудного манипулятора 15, выход которого подключен к выходной шине 16 управляющего сигнала. При этом вход и выход седьмого элемента И-НЕ 11 подсоединены соответ-, ственно к выходу и входу третьего элемента И-НЕ б.Результат выпрямления радиоимпульсов, поступающих на неинверти рующий вход...

Номер патента: 938359

Опубликовано: 23.06.1982

Авторы: Елфимов, Чирков

МПК: H03C 3/06

Метки: колебаний, линейно-частотно-модулированных, формирователь

...в элементе 3 задержки на время С,На один вход смесителя 4 подает - ся напряжение генератора 2 высокой частоты. О И;) =ОсО 5(а 4,+ОД (2%),амплйтуда выходного напряжения генератора 2 высокой частоты.1начальная частота колебания с линейной частотной модуляцией;крутизна изменения частоты, начальная фаза,9383 7Введение. синхр.онизации между опорным генератором 8 и генератором 1 пилообразного напряжения уменьшает дестабилизирующее влияние кольца автоподстройки закона изменения 5 частоты, но не устраняет фазовое рассогласование (о +ЬЮус)Для устранения дополнительного фазового рассогласования 71-, + А 7 ус) между сигналом биений и опорным колебани- О ем (фиг. За и г) необходимо сдвинуть во времени момент начала модуляции Сн(фиг, 36) таким...

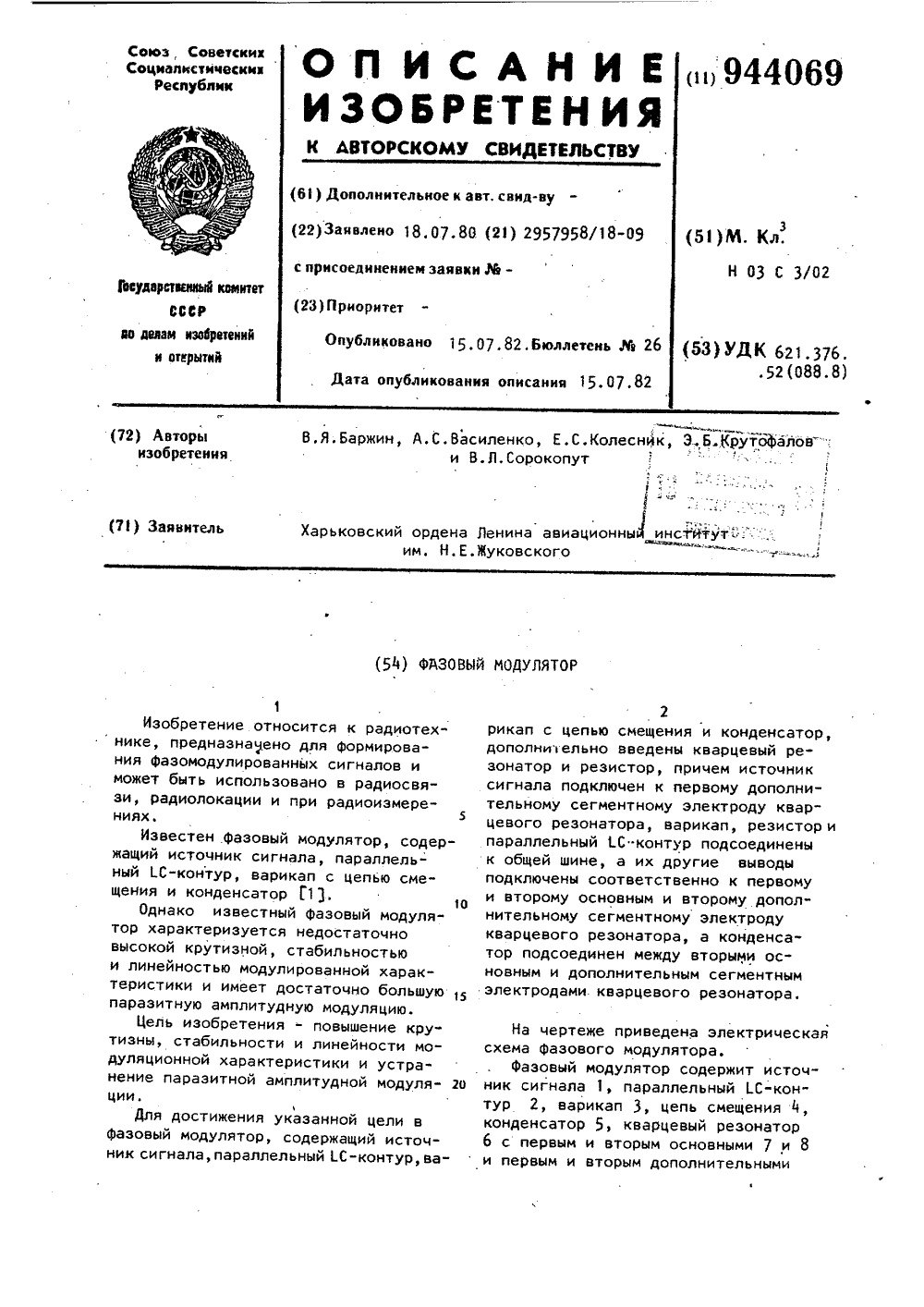

Номер патента: 944069

Опубликовано: 15.07.1982

Авторы: Баржин, Василенко, Колесник, Крутофалов, Сорокопут

МПК: H03C 3/02

Метки: модулятор, фазовый

...положио тельный эффект, заключающийся в пов вышении крутизны, стабильности и линейности модуляционной характеристи-,ки и устранении паразитной АМ. формула изобретения сегментными 9 и 10 электродами, ре. зистор 11.фазовый модулятор работает следу щим образом.Входное модулируемое колебание 0 поступает с потенциального выхода источника сигнала 1 с несиммет ричным выходом на первый дополнител ный сегментный электрод 7 кварцевог резонатора 6. Общая шина источника несущей соединена с общей шиной фазового модулятора, При этом в кварцевом резонаторе 6 возбуждаются тол щинно-сдвиговые колебания со сложным взаимодействием наклонных, перпен,цикулярного и параллельного полей возбуждения. На электродах 7-10 резонатора 6 имеются колебания несущей...

Номер патента: 951641

Опубликовано: 15.08.1982

Авторы: Гольдфельд, Прахов

МПК: H03C 3/02

Метки: модулятор, частотный

...источника 2 манипулирующих сигналов поступает на управляющий вход управляемого ключа 5 и на управляющий вход формирователя 6 синхрониэирующих импульсов, который выделяет.иэ манипулирующих сигналов сигналы так-Йтовой частоты. Сигналы тактовой частотыпоступают на вход преобразователя 3частоты в напряжение, уровень напряжения на выходе которого пропорционалентактовой частоте манипулирующего сигна-Бла, С выхода преобразователя 3 частотыв напряжение сигнал подается на делитель4 напряжения с коэффициентом деленияК, определяемым соотношением-змт пчн Ккмтргде- крутизна модуляционной харак 3 мттеристики управляемого генератора 1;5 г,- крутизна проходной характеристики преобразователя 3 частоты в напряжение;Кк - коэффициент передачи ключа 5;-...

Номер патента: 959258

Опубликовано: 15.09.1982

Автор: Никитенко

МПК: H03C 3/00

Метки: колебаний, формирователь, частотно-модулированных

...ЧМ колебаний снимается ЧМсигнал с законом изменения частоты,соответствующим Форме сигналов источника модулирующих сигналов (длительностью от Гщ, равной долям мкс,ограниченным полосами проникания нагрузки фазового модулятора, дооо ).Введение Фазоинвертора значительно уменьшает искажения передаваемойкодовой импульсной информации и упрощает построение формирователя ЧМ колебаний, в результате значительно"улучшаются тактико-технические характеристики формирователя ЧМ колебанийи радиоэлектронной аппаратуры, в которой он используется. формула изобретения 3 9592тор (УКГ) 3, Фильтр высоких частот(ФВЧ) ч, Фазоинвертор 5, фазовыймодулятор 6,Управляемый по частоте кварцевыйгенератор 3 может быть выполнен ввиде кварцевого генератора 7 на...

Номер патента: 959259

Опубликовано: 15.09.1982

Авторы: Ивонин, Ламехов, Струков, Трегуб

МПК: H03C 3/06

Метки: линейно-частотно-модулированных, лчм, сигналов, формирователь

...1 О, второй полосовой Фильтр 11, умножитель частоты 12, генератор опорных колебаний 13, синхронизатор 14, усилитель промежуточной частоты .15, коммутатор 16, первый дисперсионный фильтр 17, первый стробируемый каскад 18, генератор модулирующих сигналов 19, триг гер 20, второй дисперсионный фильтр 21, второй стробируемый каскад 22, второй фазовращатель 23.Формирователь ЛЧМ сигналов работает следующим образом.Генератор опорных колебаний 13 вырабатывает синусоидальное напряжение с частотой Й , которое поступа" ет на входы синхронизатора 14, умно- жителя частоты 12, первого фазовращателя 5 и второй вход первого фазового модулятора 8. Синхронизатор 14 формирует импульсы запуска с требуемой временной расстановкой, которые поступают на...

Номер патента: 961100

Опубликовано: 23.09.1982

Авторы: Губанов, Острейко, Черников

МПК: H03C 3/18

Метки: магнитный, модулятор

...сечения . Аналогичное поперечное поле существует и в каждом ферромагнитном слое обмотки, что означает полное использование сечения сердечника, включая и полость, занятую обмоткой, для модуляции магнитной проницаемости на условиях компенсации негативного влияния стыковых зазоров, При этом достигается рост коэффициента усиления и чувствительности модулятоера.Работа магнитного модулятора осуществляется следующим образом.Модулятор может быть использован для реализации различных функций, а именно, для усиления слабых сигналов, преобразования постоянного напряжения в переменное, для преобразования частоты, Он может иметь выход на удвоенной или основной частоте. В зависимости от того или иного назначения общая схема модулятора может...

Номер патента: 970633

Опубликовано: 30.10.1982

Автор: Киселев

МПК: H03C 1/06

Метки: амплитудный, модулятор

...входом второго управляемого аттенюатора. 3На фиг. 1 представлена структурная электрическая схема предлагаемого устройства; на фиг. 2 - диаграмманапряжения на выходе детектора оги"бающей,. 36Амплитудный модулятор содержитпервый управляемый аттенюатор 1, второй управляемый аттенюатор 2, ответвитель 3 мощности, детектор 4 огибающей, первый и второй пиковые де" 15текторы 5 и б, нормирующий делитель7, дифференциальный усилитель 8, 8случае недостаточной величины входного модулирующего сигнала амплитудный модулятор содержит также низкочастотный усилитель 9 мощности,Амплитудный модулятор работаетредующим образом.На вход первого управляемого аттенюатора 1 подается низкочастотный уЗмодулирующий сигнал, который в слу. чае необходимости...

Номер патента: 985926

Опубликовано: 30.12.1982

Авторы: Абрамов, Баржин, Василенко, Колесник, Крутофалов

МПК: H03C 3/02

Метки: генератор, кварцевый, фазомодулированный

...основны" ми и первым 5 и вторым 6 дополнительными электро 4 ами, первый 7 и второй 8 источники модулирующего сигнала, первый 9 и второй 10 фазоинверторы, первый, второй, третий, четвертый конденсаторы 11 - 14 соответственно, нагрузочные резисторы 15 и 16 и выходные клеммы 17 - 19.Предлагаемый генератор работает следующим образом.На активной части 1 с подключенными к ней первым и вторым основ ными электродами 3 и 4 четырехэлектродного кварцевого резонатора 2 возбуждаются колебания несущей частоты ш , при этом на первом и вто ром дополнительных электродах 5 и 6 также возбуждаются колебания частоты и)опротивофазные и равной амплитуды. Наличие на первых и вторых основ ных 3 и 4 и дополнительных 5 и 6 электродах четырехэлектродного...

Номер патента: 425303

Опубликовано: 07.01.1983

Авторы: Ершов, Щепетов

МПК: H03C 1/32

Метки: решеток, сеток

...8 15проходит влево и вправо многократныевозвратно-поступательные отрезки пути. С целью увеличения производительности процесса рама 4 с лучевымиисточниками 2 и 3 перемещается непре Орывно с постоянной скоростью, а лучи,например электронные, периодическиотклоняются с той же скоростью вобратную сторону. В результате происходит обработка двух рядов отверстий 25при непрерывном перемещении лучевыхисточников. При отклонении электронного луча в обратную сторону с тойже скоростью, что и перемецение пушки, винт 5 одновременно с перемецением рамы 4 вращает подвижные контакты 9 и 10 круглых потенциометров 11и 12, подключенных через сопротивления 13 и 14 и магнитные катушки 15-22к источникам питания 23 и 24, За счетмагнитного поля катушек 15 и 16...

Номер патента: 1007182

Опубликовано: 23.03.1983

Автор: Брюханов

МПК: H03C 1/06

Метки: амплитудно-манипулированных, колебаний, формирователь

...диаграммы работы .формирователя амплитудно-манипулированных колебаний для случая О =3.Формирователь амплитудно-манипулированных колебаний содержит источник 1 сигналов несущей частоты, управляемый ключ 2, сумматор З,н -каскадныйрезонансный усилитель 4, источник 5 манипулирующих сигналов, балансный амплитудный модулятор б и формирователь 7 сигналов компенсации. Приэтом формирователь 7 сигналов компенсации содержит блок 8 формирования коротких импульсов, весовой сумматор 9, инвертор 10, коммутатор 11, генераторы 12 прямоугольных импульсов, причем, при выполнении формирователя 7 ссигналов компенсации и слуЖе, когда й =3, блок 8 формирования коротких импульсов содержит формирователь 13 импульсов по Фронту, формирователь 14 импульсон по...

Номер патента: 1012418

Опубликовано: 15.04.1983

Автор: Золотарев

МПК: H03C 3/09

Метки: генератор, напряжением, управляемый

...пилообразное напряжение,равное по амплитуде размаху импульсного порогового напряжения на неинвертирующем входе операционногоусилителя 1, а на его выходе будутимпульсы прямоугольной .Формы. Паложительный и отрицательный потенциалы сформированного прямоугольного напряжения на выходе операционного усилителя 1 имеют разлицный дрейф в диапазоне температур. Зто приводит к некоторому изменению длительностиФормируемых полупериодов выходного3 1012 напряжения и, следовательно, к некоторому изменению частоты (примерно 10"- 10 ф на 1 о 1;). Для уменьшения этого эффекта служит ограничитель 1,и эмиттерный повторитель) 2, в котором выходное напряжение операционного усилителя 1 несколько ограничивается по уровню и через эмиттерный повторитель...

Номер патента: 1019581

Опубликовано: 23.05.1983

Авторы: Иванов, Шустер-Шерман

МПК: H03C 1/54

Метки: балансный, модулятор

...импульсов.Балансный модулятор работает следующим образом.формирователь б стробирующих импульсов построен таким образом, что он вырабатывает короткие импульсы со скважностью более 30 ) в моменты времени, когда напряжение источника 2 модулирующих синусоидальных ) сигналов фиг. 2,ы) достигает амплитудных значений одного из знаков, например, положительного. Эта последо" вательность импульсов модулирующей частоты (фиг. 2,5) управляет работой блока 5 выборки-хранения. Закороткое время длительности импульсов осуществляется выборка, в остальное время периода - хранение."Мо дулируемый сигнал формируется ис, точником 1 (фиг.2, е)Перемножитель 3 осуществляет перемножение поступающих на него синусоидального модулирующего сигнала 10 и выходного...

Номер патента: 1019582

Опубликовано: 23.05.1983

Автор: Брюханов

МПК: H03C 3/00

Метки: манипулятор, частотный

...сигналов, подключенык управляющим входам электронныхключей, выход первого кварцевогогенератора подключен к электронному .ключу через введенный фазовращательна величинуу=йнсЬ ДЮ,2 егде.ам- разнрсть между частотамикварцевых генераторов,2 а - полоса пропускания,нагруз-,ки частотного манипулятора. 65. На чертеже представлена структур ная электрическая схема предлагаемо. го частотного манипулятора,Частотный манипулятор содержит кварцевые генераторы 1 и 2, преобразователь 3 частоты, электронный ключ 4, фазовращатель 5, электронный ключ б, кварцевый гетеродин 7, Фазовый детектор 8, Фазосдвигающую цепь 9, фильтр 10 нижних частот, пороговый блок 11 .с дифференцирующей цепью, элементы И 12 и 13, источник 14 сигналов. На выходе частотного...

Номер патента: 1020964

Опубликовано: 30.05.1983

Авторы: Гришин, Микиртичан, Преображенский, Ярных

МПК: H03C 1/54

Метки: балансный, двойной, модулятор

...параллельновыходу источника несущей частоты включея резистивный делитель напряжения,между отводом которого и отводомрезистивного делителя напряжения дина.мического сопротивления введен конденсаторНа чертеже представлена принципиальная электрическая схема двойного балансного модулятора,Двойной балансный модулятор содержитфазоинверсный каскац на транзисторе 1,. охваченном параллельной обратной связью,образованной резистором 2, с динамическим сопротивлением в цепи эмиттера, вьвполненным на транзисторе 3 с резистором 4 последовательной обратной связив цепи эмиттера, и реэистивным аелителем на резисторах 5 и 6 в цепи базы,резистор 7, электронный япоч 8, источник 9 сигнала, источник 10 несущей частоты, резистивный делитель на резисторах 11 и...

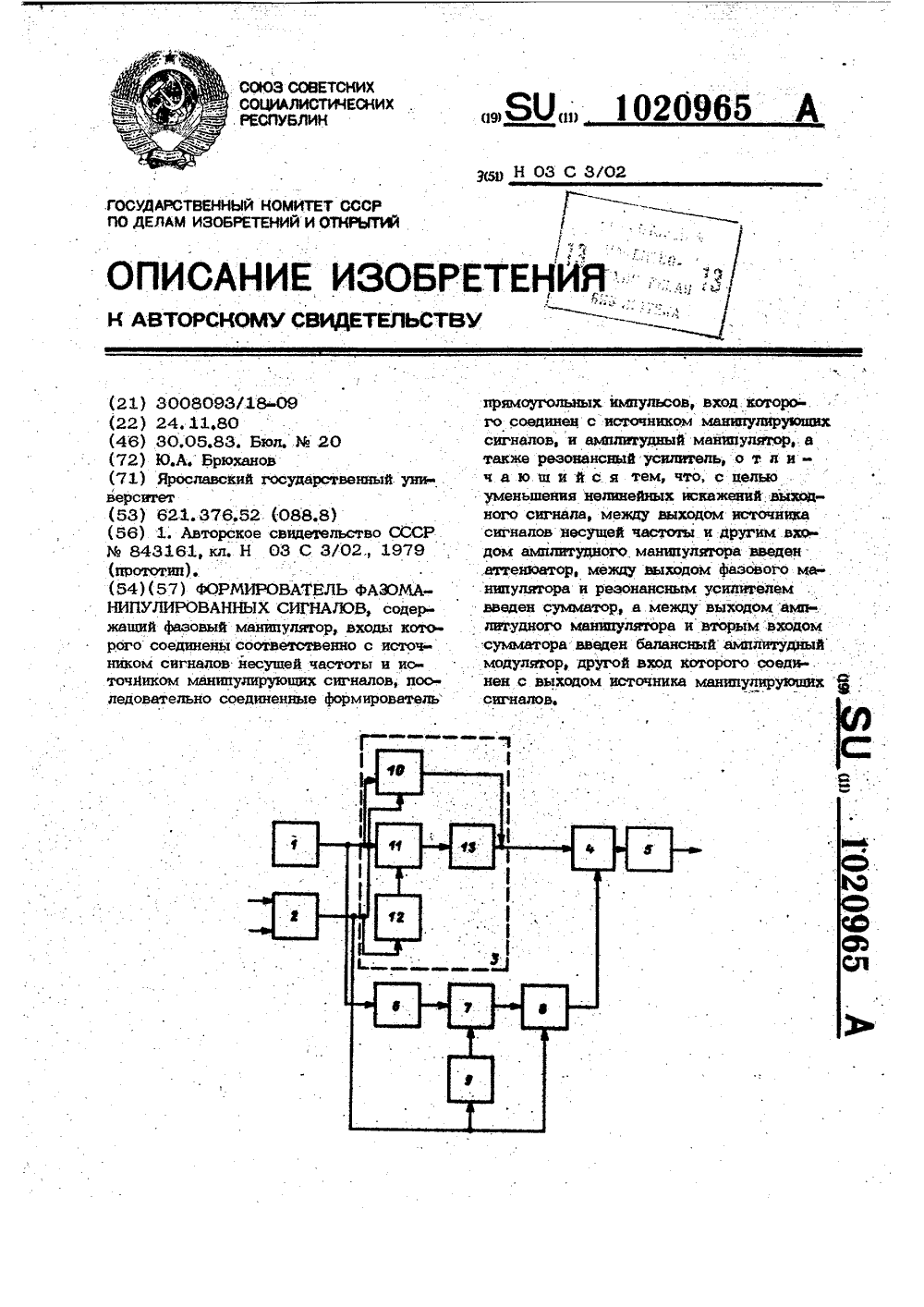

Номер патента: 1020965

Опубликовано: 30.05.1983

Автор: Брюханов

МПК: H03C 3/02

Метки: сигналов, фазо-манипулированных, формирователь

...манипулятора и резонанснымусилителем введен сумматор, а междувыходом амплитудного манипулятора ивторым входом сумматора введен балансный амплитудный модулятор, другой входкоторого соединен с выходом источникаманипулирующих сигналов,На чертеже представлена структурная электрическая схема формирователяфазоманипулированных сигналов,формирователь фазоманипулированныхсигналов содержит источник 1 сигналовнесущей частоты, источник 2 манипулирующих сигналов, фазовый манипулятор 3,ф 55сумматор 4, резонансный усилитель 5,аттенюатор 6, амплитудный манипулятор 7, балансный амплитудный модулятор 8 и формирователь 9 прямоугольных импульсов, При этом фазовый манипуль.тор может быть выполнен, например, ввиде первого и второго ключей 10 и 11,одни...

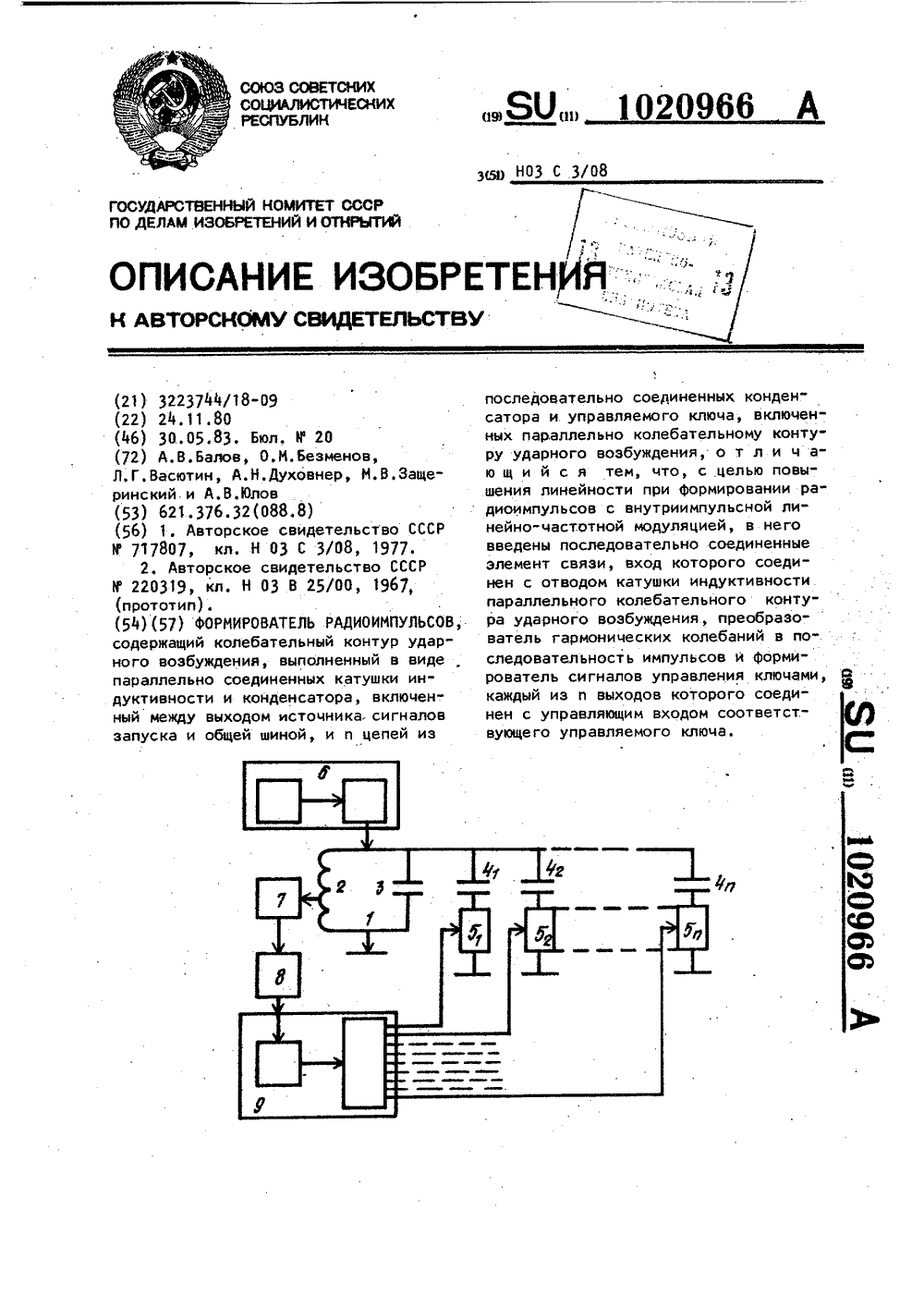

Номер патента: 1020966

Опубликовано: 30.05.1983

Авторы: Балов, Безменов, Васютин, Духовнер, Защеринский, Юлов

МПК: H03C 3/08

Метки: радиоимпульсов, формирователь

...ударного возбуждения,введены последовательно соединенныеэлемент связи, вход которого соединен с отводом катушки индуктивностипараллельно колебательного контураударного возбуждения, преобразовательгармонических колебаний в последовательность импульсов и формирователь сигналов управления ключами,каждый из и выходов которого соединен с управляющим входом соответствующего упоавляемого ключа.На чертеже представлена структурная электрическая схема Формирователя радиоимпульсов.Формирователь радиоимпульсов содержит колебательный контур 1 ударного возбуждения, выполненный из катушки 2 индуктивности и конденсатора 3, и конденсатором 41-4 и, и управляемых ключей 5 -5, источник бсигналов запуска, элемент 7 связи,.преобразователь 8...

Номер патента: 1020967

Опубликовано: 30.05.1983

Авторы: Никонов, Худяков, Янкевич

МПК: H03C 3/22

Метки: модулятор, частотный

...затворам транзистора преобразовательного транзисторного каскада, первый и второй варикапы, включенные между соответствующими иэ дросселей, другие выводы которых объединены и являются входом модулирующего сигнала частотного модулятора и соответствующим С-колебательным контуром, исток транзистора преобразовательного транзисторного каскада посредством автотрансформаторной связи соединен с первым и вторым 1 С-колебательными контурами, варикапы подключены противофазно к .С-колебательным контурам, причем первый варикап 5 а 5 20 25 зо 35 4 о 45 50 55 соединен с источником питания черезвведенный регулируемый делитель напряжения,На чертеже представлена принципиальная электрическая схема частотногомодулятора.Частотный модулятор содержит...

Номер патента: 1029392

Опубликовано: 15.07.1983

Авторы: Могоровский, Шверида

МПК: H03C 1/36

Метки: модулятор

...полевых транзисторов и входное сопротивление последующих цепей нагрузки) образуют дифференцирующую цепочку, работающую на Фронтах модулирующих сигналов.Цель изобретения - уменьшение искажений формы выходных сигналов,Поставленная цель достигается ,теМ, что в модулятор, содержащий два полевых транзистора, исток первого из которых является входом сигнала несущей частоты модулятора, а сток соединен с истоком второго полевого транзистора, и точка их соединения подключена к нагрузке, сток второго полевого транзистора соединен с общей шиной, при этом затворы полевых транзисторов являются входами противофазных модулирующих сигналов модулятора, между затвором и стоком первого полевого транзистора и между затвором и истоком второго полевого...

Номер патента: 1029393

Опубликовано: 15.07.1983

Автор: Волков

МПК: H03C 1/52

Метки: модуляцией, однополосного, сигнала, угловой, формирователь

...действия, вследст-.вие того, что при индексе модуляцииравном единице, амплитуда поднесущейчастоты близка к амплитуде сигналабоковой полосы.Цель изобретения - повышениекоэффициента полезного действия.Поставленная цель достигаетсятем, что в формирователь однополос 30ного сигнала с угловой модуляцией,содержащий источник модулирующихсигналов, выход которого соединенс первым входом амплитудного модулятора через последовательно соединенные низкоцастотный Фазовращательи генератор экспоненциальной функции, а с вторым входом амплитудногомодулятора - через фазовый модуляторк второму входу которого подключенисточник сигналов поднесущей цастоты, введены последовательно соединенные первый фазовращатель, вход кото"рого соединен с выходом...

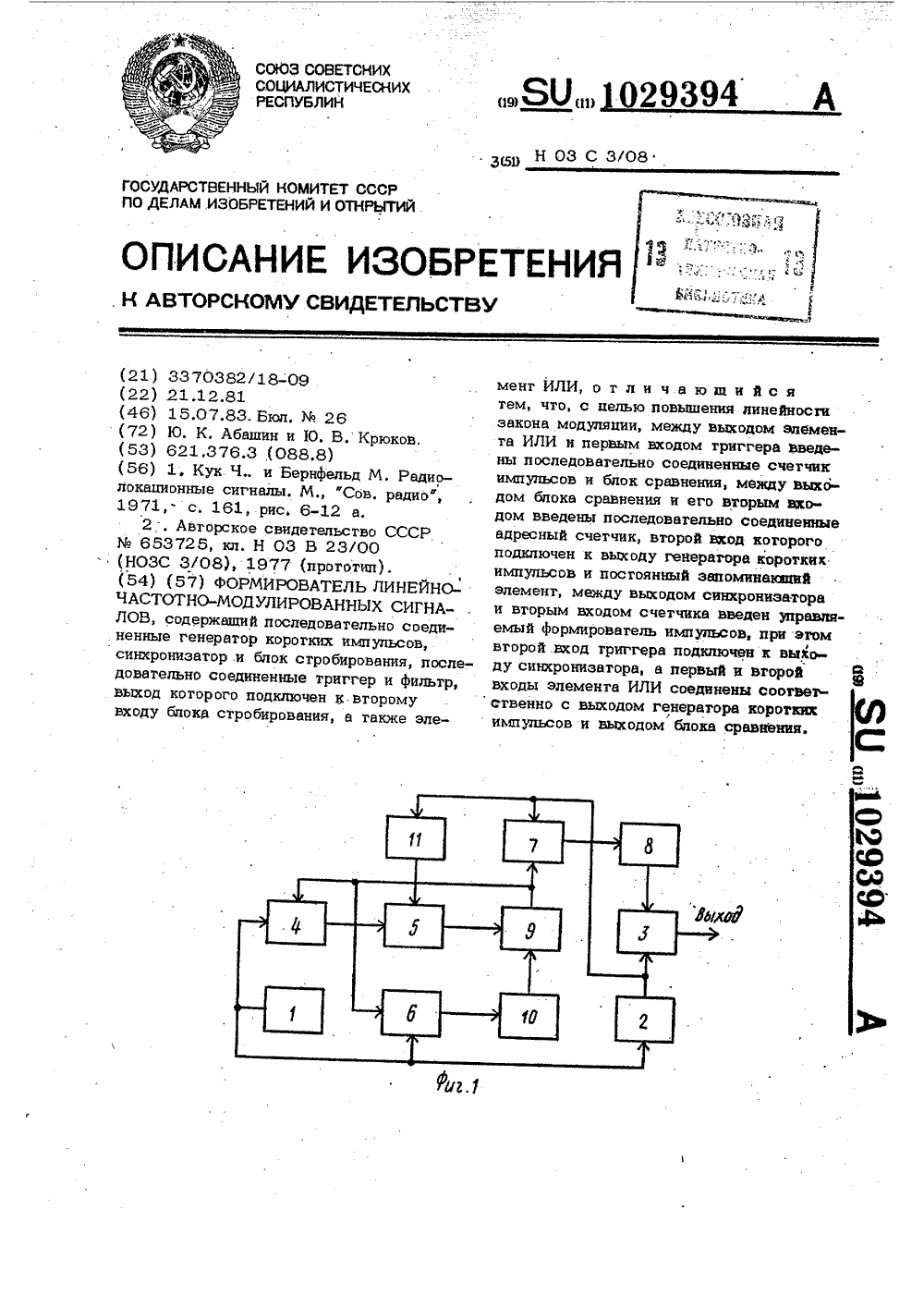

Номер патента: 1029394

Опубликовано: 15.07.1983

Авторы: Абашин, Крюков

МПК: H03C 3/08

Метки: линейно-частотно-модулированных, сигналов, формирователь

...и фильтр, выход которогоподключен к второму входу блока стробирования, а также элемент ИЛИ, между 94 звыходом элемента ИЛИ и первым входомтриггера введены последовательно соединенные счетчик импульсов и блок сравнения, между выходом блока сравнения иего вторым входом введены последовательно соединенные адресный счетчик, второйвход которого подключен к выходу генератора коротких импульсов и постоянныйзапоминающий элемент, между выходомсинхронизатора и вторым входом счетчика введен управляемый формировательимпульсов, прц этом второй вход триггераподключен к выходу синхронизатора, апервый ц второй входы элементе ИЛИ соединены соответственно с выходом генератора коротких импульсов ц выходом блокасравнения.Нв фиг. 1 представлена...

Номер патента: 1035775

Опубликовано: 15.08.1983

Авторы: Кочемасов, Ревун

МПК: H03C 3/08

Метки: колебаний, формирователь, частотно-модулированных

...деления делителя частотывведен блок формирования сигналов управления делителем частоты, второй вход которого соединен с выходом делителя частоты, между выходом тактовых сигналовсинхронизатора и тактовым входом блокадобавления-искпючения импульсов введенцифровой синтезатор, при этом вход установки режима работы блока добавпенияисключения импульсов соединен с выходомкомандного сигнала синхронизатора.На фиг. 1 представлена структурнаяэлектрическая схема предлагаемого формирователя частотно-модулированных колебанийй, на фиг, 2 - временные диаграммыего работы,Формирователь частотно-модулированных колебаний содержит синхронизатор 1, фазовый детектор 2, генератор ЧМ колебаний 3, цифровой синтезатор 4, блок 5 добавления-исключения...

Номер патента: 1035776

Опубликовано: 15.08.1983

Авторы: Ефременко, Калаянов, Кириллов, Романов

МПК: H03C 3/10

Метки: модуляцией, синтезатор, цифровой, частотной, частоты

...входы первого управляемого аттенюатора и делителя частеты с переменным коэффициентом деления объединены и подключены к выходу блока установки частоты, между выходом Фазового детектора и управляющим входом источника модулирующего сигнала введены последовательно соединенные перемножитель напряжений, третий интегратор, первое пороговое устройство, элемент ИЛИ и Д -триггер, а также введены четвертый интегратор, второе пороговое устройство и последовательно соединенные генератор сигнала настройки и формирователь коротких импульсов, выход которого подключен к управляющему входу третьего интегратора и к С -входу 3 -триггера, второй выход которого соединен с управляющим входом генератора сигнала настройки, выход которого объединен с выходом...

Номер патента: 1046903

Опубликовано: 07.10.1983

Авторы: Булочников, Волков, Савватеев

МПК: H03C 1/06

Метки: амплитудно-модулированных, сигналов, формирователь

...первый вход преобразователя код - ток соединен с источником тактовых импульсов, а второй вход является входом И -разрядного цифрового кода. На чертеже представлена структур" ная электрическая схема предлагаемого Формирователя амплитудно-модули 60 рованных сигналов,Устройство содержит источник 1 тактовых импульсов, блок 2 формирования управляющих импульсов, блок 3 Формирования корректирующих им" 65 пульсов, амплитудный манипулятор4, источник 5 несущей частоты,преобразователь б код - ток при этом преобразователь код - ток может например, содержать счетчик 7 с И - разрядными выходами, соединеннымис И входами элемента И 0,1 транзисторных ключей 9, соединенных черези весовых резисторов 10 с И управляющими счетчиками 11.Устройство работает...

Номер патента: 1046904

Опубликовано: 07.10.1983

Авторы: Беркман, Ицкович

МПК: H03C 1/54

Метки: магнитный, модулятор

...введены два последовательно соединенных резистора, параллельно которым подключен введенный регулируемый резистор, при этом начало первой выходной обмотки и конец второй выходной обмотки соединены, а точка их соединения и точка соединения двух последовательно соединенных резисторов являются выходом магнитного модулятора.На чертеже представлена принципиальная электрическая схема предлагаемого магнитного модулятора.Устройство содержит четыре кольцевых ферромагнитных сердечника 1-4, четыре обмотки 5.-8 возбуждения первую и вторую выходные обмотки 9 и 10, входную обмотку 11, резисторы 12 и 13, регулируемый резистор 14,Устройство работает следующим образом.Переменный ток возбуждения частотой Г, протекающий по обмоткам возбуждения 5-8,...

Номер патента: 1053263

Опубликовано: 07.11.1983

Авторы: Полухин, Рахаев

МПК: H03C 1/60

Метки: однополосного, сигнала, формирователь

...одноцолосного сигнала, содержащем два последовательно соединенных однопопосных мо+ дулятора, причем первый вход первогооднополосного модулятора являетсявходом модулируе мого сигнала формиро. вателя однопопосного сигнала, а второйвход соединен с источником модулирующихсигналовй источник модулирующих сигналов через введенный фазовозвращательподключен к второму входу второго одно- полосного модулятора.55На фиг. 1 представлена структурнаяэлектрическая схема предложенного фор"мврователя однопопосного сигнала; на 63 2фиг. 2 - законы изменения модуля и фазы коэффициента передачи первого и второго однополосных модуляторов; на фиг.3. - подавление наибольшей паразитной спектральной составляющей вспектре выходного сигнала относительно . полезной...

Номер патента: 1054870

Опубликовано: 15.11.1983

Авторы: Горбатов, Гришков, Дорух, Кузнецов

МПК: H03C 1/52

Метки: серродинный

...и управляющиМвходом управляемого аттенюаторавведены последовательно соединенныеполосовой Фильтр, выпрямитель ирегулируемый инвертирующий усилитеЛь,управляющий вход которого соединенс выходом источника пилообразногонапряжения, при этом вход направленного отвегвителя соединен с выходом,ЛБВ, а выход вторичной линии направленного ответвителя - с входом детектора огибающейНа фиг 1 представлейа структурнная электрическая схема серродинно, го преобразователя на фиг 2временные диаграммы его работыСерродинный преобразовательсодержит регулируемый инвертирующий усилитель 1, управляемый аттенюатор 2, ЛБВ 3, направленный ответ витель 4, выпрямитель 5, источникб пилообразного напряжения, детектор огибающей 7 полосовой фильтр 8,Серродинный...

Номер патента: 1054871

Опубликовано: 15.11.1983

Автор: Волков

МПК: H03C 1/52

Метки: манипуляцией, однополосного, сигнала, формирователь, частотной

...которого подключен выход.второго перемножителя, а также частотно-манипулиронанный автогенератор,при этом первый вход второго перемножителя и вход первого Фазоврашателя соединены между собой и точка их соединения является входомманипулирующих сигналов формирователяоднополосного сигнала с частотнойманипуляцией, введен однопрлупериод"ный выпрямитель, выход которого соединен с управляюшим входом частотноманипулированного автогенератора, авход соединен с входом первого фазоврашателя, между выходом частотноманипулированного автогенератора ивходом второго фазоврашателя введены последовательно соединенные фазорасщепитель и блок коммутации фазорасщепленных сигналов,.при этомуправляющий .вход блока коммутацииФазорасшепленных сигналов...

Номер патента: 1054872

Опубликовано: 15.11.1983

Автор: Калинчук

МПК: H03C 3/08

Метки: линейно-частотно-модулированных, сигналов, формирователь

...и реверсивный счетчик, приэтом выход реверсивного счетчикасоединен с управляющим входом блокапамяти,На чертеке представлена структурная электрическая схема формирователя линейно-частотно-модулированных сигналов.Формирователь линйно-частотно- модулированных сигналов содержит управляемый генератор 1, элемент 2 задержки, смеситель 3, частотный детектор 4, преобразователь 5 переменного напряжения в последовательность импульсов, реверсивный счетчик б, блок 7 памяти, источник8 опорного напряжения, дифференциальный усилитель 9 и интегратор 10Формирователь линейно-частотйомодулированных сигналов работает следующим образом,В начале работы, пока в реверсивный счетчик б не введена информация о количестве переключений, определяющих девиацию частоты,...

Номер патента: 1061239

Опубликовано: 15.12.1983

Авторы: Иванов, Фролов, Шумаев

МПК: H03C 3/08

Метки: линейно-частотно-модулированных, сигналов, формирователь

...которого соединены соответственно со вторым входомпреобразователя колебаний с переменной частотой в последовательностьимпульсов с поатоянной частотой следования и со вторым входом импульсно-фазового детектора, а также генератор пилообразного напряжения, включенный между первым выходом синхронизатора и третьим входом сумматора, 5между выходом фазового детектора ивходом второго Фильтра нижних частотвведены последовательно соединеннетретий фильтр нижних частот и анало"говый запоминающий блок, второй входкоторого соединен с третьим выходомсинхронизатора.На чертЕже представлена структурная схема предложенного Формирователя. 15Формирователь ЛЧМ сигналов содержит генератор 1 пилообразного напряжения, управляемый генератор 2, сум.матор 3,...
