Формирователь амплитудно-модулированных сигналов

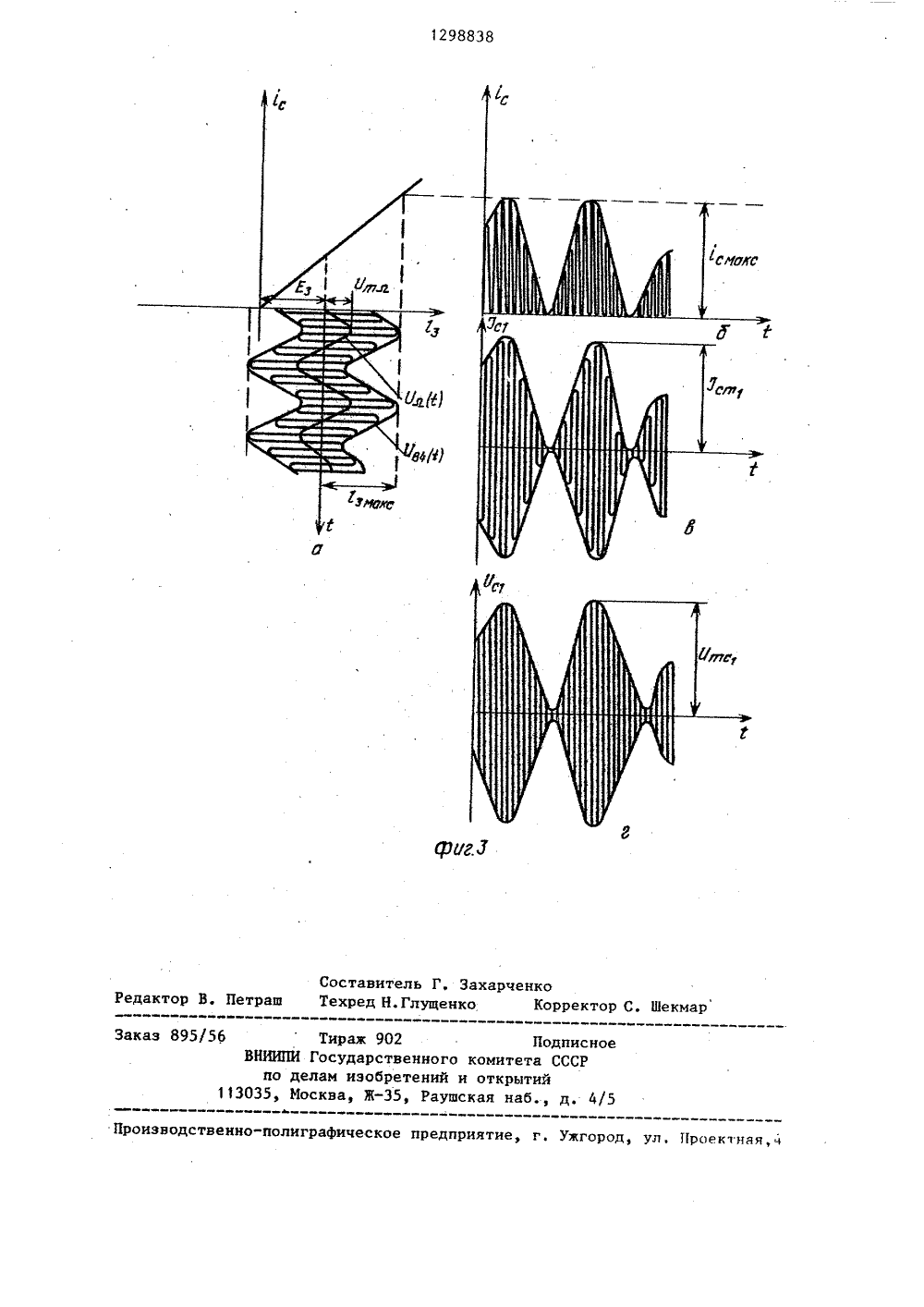

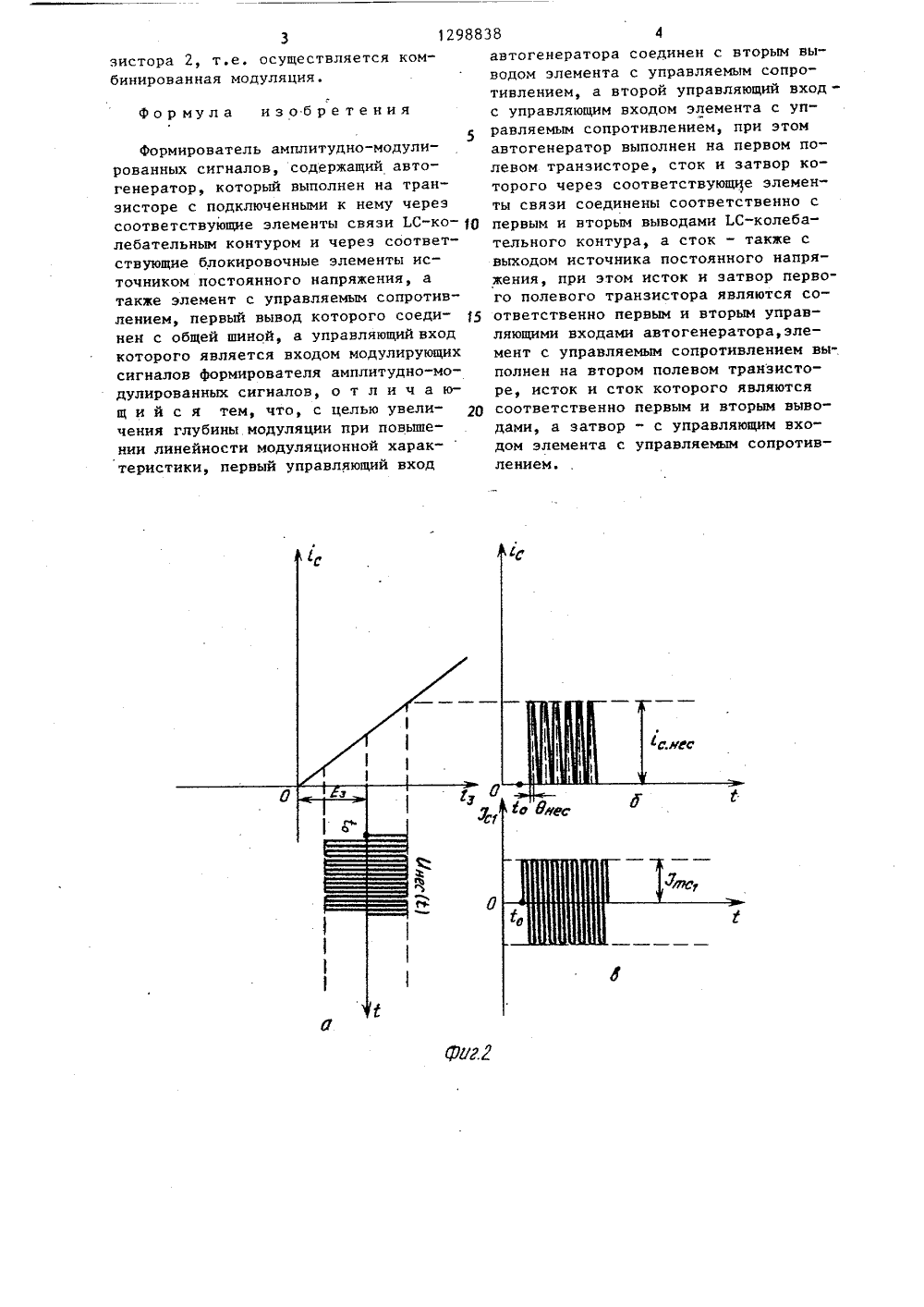

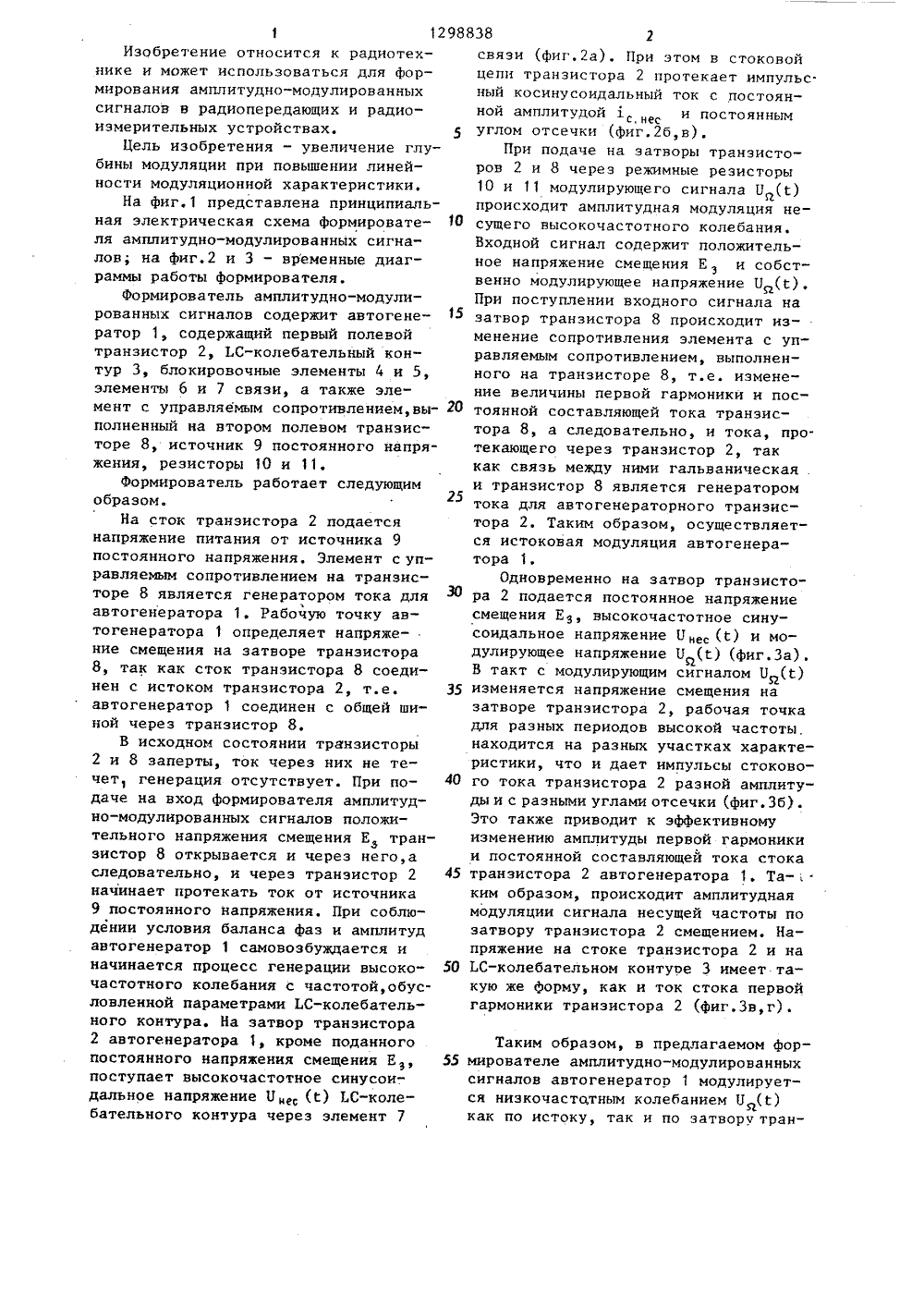

Изобретение относится к радиотехнике и может использоваться для формирования амплитудно-модулированныхсигналов в радиопередающих и радиоиэмерительных устройствах.Цель изобретения - увеличение глубины модуляции при повышении линейности модуляционной характеристики,На Фиг,1 представлена принципиальная электрическая схема формирователя амплитудно-модулированных сигналов; на фиг.2 и 3 - временные диаграммы работы формирователя,Формирователь амплитудно-модулированных сигналов содержит автогенератор 1, содержащий первый полевойтранзистор 2, ЬС-колебательный контур 3, блокировочные элементы 4 и 5,элементы б исвязи, а также элемент с управляемым сопротивлением,выполненный на втором полевом транзисторе 8, источник 9 постоянного напряжения, резисторы 10 и 11,Формирователь работает следующим образом.На сток транзистора 2 подается напряжение питания от источника 9 постоянного напряжения, Элемент с управляемым сопротивлением на транзисторе 8 является генератором тока для автогенератора 1. Рабочую точку автогенератора 1 определяет напряжение смещения на затворе транзистора 8, так как сток транзистора 8 соединен с истоком транзистора 2, т.е.автогенератор 1 соединен с общей шиной через транзистор 8.В исходном состоянии транзисторы 2 и 8 заперты, ток через них не течет, генерация отсутствует. При подаче на вход Формирователя амплитудно-модулированных сигналов положительного напряжения смещения Ез транзистор 8 открывается и через него,аследовательно, и через транзистор 2начинает протекать ток от источника9 постоянного напряжения. При соблюдении условия баланса фаз и амплитуд автогенератор 1 самовозбуждается и начинается процесс генерации высокочастотного колебания с частотой,обусловленной параметрами ЬС-колебательного контура. На затвор транзистора 2 автогенератора 1, кроме поданного постоянного напряжения смещения Е, поступает высокочастотное синусоидальное напряжение П еЬС-колебательного контура через элемент 7 связи (фиг,2 а). При этом в стоковойцепи транзистора 2 протекает импульс.ный косинусоидальный ток с постоянной амплитУДой 1 с е и постояннымс, несуглом отсечки (Фиг.2 б,в)При подаче на затворы транзисторов 2 и 8 через режимные резисторы1 О и 11 модулирующего сигнала Б (С)происходит амплитудная модуляция не 10 сущего высокочастотного колебанияВходной сигнал содержит положительное напряжение смещения Е з и собственно модулирующее напряжение П (С),При поступлении входного сигнала назатвор транзистора 8 происходит изменение сопротивления элемента с управляемым сопротивлением, выполненного на транзисторе 8, т.е. изменение величины первой гармоники и пос 20 тоянной составляющей тока транзистора 8, а следовательно, и тока, протекающего через транзистор 2, таккак связь между ними гальваническаяи транзистор 8 является генераторомтока для автогенераторного транзистора 2. Таким образом, осуществляется истоковая модуляция автогенератора 1,Одновременно на затвор транзисто 30 ра 2 подается постоянное напряжениесмещения Ез, высокочастотное синусоидальное напряжение Б,ес (с) и модулирующее напряжение Б(Фиг.За).В такт с модулирующим сйгналом Б (1)35 изменяется напряжение смещения назатворе транзистора 2, рабочая точкадля разных периодов высокой частоты,находится на разных участках характеристики, что и дает импульсы стоково 40 го тока транзистора 2 разной амплитуды и с разными углами отсечки (фиг. Зб).Это также приводит к эффективномуизменению амплитуды первой гармоникии постоянной составляющей тока стока45 транзистора 2 автогенератора 1. Та-ким образом, происходит амплитуднаямодуляции сигнала несущей частоты позатвору транзистора 2 смещением. Напряжение на стоке транзистора 2 и на50 .С-колебательном контуре 3 имеет такую же Форму, как и ток стока первойгармоники транзистора 2 (Фиг.Зв,г). Таким образом, в предлагаемом Формирователе амплитудно-модулированных сигналов автогенератор 1 модулируется низкочастотным колебанием Б (й) как по истоку, так и по затвору тран1298838 3зистора 2, т.е. осуществляется комбинированная модуляция. формула изобретения формирователь амплитудно-модулированных сигналов, содержащий авто- генератор, который выполнен на транзисторе с подключенными к нему через соответствующие элементы связи ЬС-ко лебательным контуром и через соответствующие блокировочные элементы источником постоянного напряжения, а также элемент с управляемым сопротивлением, первый вывод которого соеди нен с общей шиной, а управляющий вход которого является входом модулирующих сигналов формирователя амплитудно-модулированных сигналов, о т л и ч а ющ и й с я тем, что, с целью увели- д чения глубины модуляции при повыше нии линейности модуляционной характеристики, первый управляющий вход автогенератора соединен с вторым выводом элемента с управляемым сопротивлением, а второй управляющий вход -с управляющим входом элемента с управляемым сопротивлением, при этомавтогенератор выполнен на первом полевом транзисторе, сток и затвор которого через соответствующие элементы связи соединены соответственно спервым и вторым выводами ЬС-колебательного контура, а сток - также свыходом источника постоянного напряжения, при этом исток и затвор первого полевого транзистора являются соответственно первым и вторым управляющими входами автогенератора,элемент с управляемым сопротивлением выполнен на втором полевом транзисторе, исток и сток которого являютсясоответственно первым и вторым выводами, а затвор - с управляющим входом элемента с управляемым сопротивлением.1298838 Составитель Г. 3 Техред Н.Глущенк етраш дакт Заказ 895/5 В г й ш Производствен Проек 1 ная олиграфическое предприятие, г. Ужгород Тираж 902 НИИПИ Государствен по делам изобрете 035, Москва, Ж, енко Корректор С. Шекмар Подписноекомитета СССРоткрытийкая наб д. 4/5
