Номер патента: 1677655

Опубликовано: 15.09.1991

Авторы: Жданов, Неговелов, Савв, Шевченко, Яцевич

МПК: G01R 25/00

Метки: радиоимпульсный, фазометр

...индикатора 30.Радиоимпульсный фазометр работаетследу ощим образом.С генератора 1 радиоимпульсные сигналы поступают на вход делителя 2, годе ониразветвляются на опорный и измерительный сигналы. Измерительный сигнал поступает на вход исследуемого объекта, аопорный - на вход ответвителя 4. На входахдетектора 6-8 суммируются опорный сигнали измерительный сигнал, прошедший исследуемый объект 42, аттенюатор 14 и фазовращатель 15. Суммирование сигналовпроисходит в сумматоре 9 и квадратурномответвителе 3, Опорный сигнал ответвляется в ответвителе 4 и поступает на вход детектора 5. Продетектированные вдетекторах 5-8 сигналы представляют собойвидеоимпульсы, которые поступают на входы усилителей 10-13,Напряжения видеосигналов на выходахусилителей...

Номер патента: 1651230

Опубликовано: 23.05.1991

Авторы: Савв, Скрипник, Яцевич

МПК: G01R 25/02

Метки: полного, угла, фазового

...фазового детектора при этомФ Я ЯП = К К,К)(П П, я п(Я - Ч), +я )О.Изменяют частоту измерительного СВЧ-сигнала до восстановления нулевого значения выходного сигнала Фазового детекторая ы Я-Ю) Ь -Щ + 1 ЧД= =я п (2 и и+Ы-ЬИ (Р(+92) = О,10 25 где Ь Ц - изменение частоты СВ 1-сигнала.Учитывая, что 2 па +М - Ь равно 30целому числу Фазовых циклоп Я С= Ц 2, откуда полный Фазовый угол начастоте Я СВЧ-сигнала ( = Я= а( Целое число Фазовых циклов определяют из соотношенияа дробную часть Фазового цикла - изсоотношения О( Щ45 п Устройство, реализующее способ,работает следующим образом. СВЧ-сигнал генератора 1 частоты (Д балансно модулируется сигналом высокой частоты Д,генератора 2 в балансном смесителе 3. Модулированньп сигнал разделяется на...

Номер патента: 1559307

Опубликовано: 23.04.1990

Авторы: Савв, Сивоконь, Яцевич

МПК: G01R 25/00

Метки: радиоимпульсных, сигналов, частоты

...одновременно сигналь 1 комбинационного преобразователя частоты 2 Я - ы,(2 Л, - -ы;) и полезного преобразователя частоты м - й (ы - й,) . При приближе 5 нии частоты входных сигналов преобразователя к величине и,=1,5 Я (ы,= =1,5 Я,) разница частот сигналов комбинационного и полезного преобразований уменьшается. Сигнал "биений" частоты 3 Я -2 о (3 Я,-2 ы,) попадает в полосу пропускания фильтра 7, частота настройки которого выбрана больше частоты настройки усилителей 11 и 15 промежуточной частоты. Возникающее на выходе фильтра 7 напряжение детектируется детектором 10 и поступает на вход элемента 11. При превышении этим напряжением величины Б , 20 на выходе элемента 11 появляется управляющее напряжение, под воздействием которого...

Номер патента: 1529406

Опубликовано: 15.12.1989

Авторы: Савв, Яцевич

МПК: H03D 7/00

Метки: двухканальный, частоты

...1 имеет место векторный чг,гнал промежуточной частоты ВЕКтОр ВьОдНОГО с:ИГНаЛасмесителя 1 первого канала;1, - вектор коэффициента связипервый-второй каналы;вектор входногс; сигналаСМЕСИтЕЛВ Г гсчрОГО КаиаЛа;Е, - коэффис;ссесст преобразованиясмесителя первого канала,., ц; К- вектор коэфслс.,иента свя.СИ сТОРОс-ПЕРЬЬЯ Ка.сапы.СИГНВЛЫ На ВЫХОдак ;снфсЕрЕНИал.Ного усилителя 3 гарного каналассс 1 ределяются Вырассенссями Сигналы на входах дифференциальсс,с:. УСИЛИТЕЛЯ 3 СкОрОГО КаиаЛа РПрецеляются выражениями се 1,- коэффициент передачи усилителей промежуточной саСТОТГс ПЕРВСГО И ВТОРОГО каналов; коэйфис;,сент передачи цепи регулируем.,й Усилитель5 15294066регулируемый фазовращатель обраэователе частоты, возникающиепервого канала; иэ-эа...

Номер патента: 1465815

Опубликовано: 15.03.1989

Авторы: Савв, Яцевич

МПК: G01R 25/00

Метки: высокочастотный, фазометр

...2 преобразования частоты, Усиленные в усилителях 6 и 7 промежуточной частоты сигналы поступают на входы низкочастотного фазометра 8, в котором происходит определение разности Фаэ.Процесс преобразования сигналов происходит следующим образом.В смесительных головках 11 (13) и 12 (14) происходит смешивание входных сигналов Г, Чсов(Ю+(,)е и П = =Ч сов(Ч 1+С) 1 с гетеродинным сигналом Ч,.сов(О+д) С. Сигналы промежуточной частоты на выходах смесительных головок 11 и 12 с учетом их противополярного включения равныК,- Ы,-Ы)(+90 +(9,-0, 1 ( К( -- Ы(-Ы)(+90 ЬФ,-(К, (К)Ч 9 Ч( Г огде К, и К - коэффициенты передачи сигнала от входа 24 блока 2 преобразования частоты до выходов смесительных головок 11 и 12;Ь - отличие фазового сдвига сигналов в...

Номер патента: 1437663

Опубликовано: 15.11.1988

Авторы: Комиссаров, Кутепов, Савв

МПК: F28C 1/00, F28D 1/04

Метки: аппарат, воздушного, охлаждения

...7 с;стороны входного участка 2 ггчка соОбщен с отсеком 11 поддона 5 со стоНроны выходного участка ., Отсек 9оросителя 7 сообщен с постороннгп :с. -точником воды, а отсек ", Пог,.-она ,сообщен со сливом. .5. ь 1 с здук, проходя через все ходы тепло бмегтс; о 1 угка, отбирает тепло От всдьг,. уьепичцэяя по ходу движениясвое теплс:содержание, вплоть до мак свмально: с. Ягячегия на входномаибо- П ЕЕ а"-,Ст ОМ гта Г тКЕ 2 ВС Гг а ПрОХОдя Чарва ТЕ 1-. ОСгбтМЕГНЬ 1 ПУЧОК, СтЕКаЕт В пегдон г, . десмегяивяясь, приобретает некоторую средню температуру, ПСИЧСМ ТЕМПЕ Г) ЧТУ;) Я ВОДЫ В КЯждотк ХО де теплообменого пучка на.,5-2 Сс Вт 111 гт РМПЕОЯ ВЫ В Оэпттх Я В З ТОМ ХОДЯ, Наиболее 1 Оря 1 ая в:тда стекаемая с входного у" Яск а т еплоо бь еннс го...

Номер патента: 1370427

Опубликовано: 30.01.1988

Авторы: Комиссаров, Кутепов, Савв

МПК: F28C 1/00, F28F 25/08

Метки: аппарата, насадка, тепломассообменного

...контактных тепломассообменных аппаратов, например,.воздушно-испарительного охлаждения.5Цель изобретения - повышение эффективности работы аппарата с пучком горизонтально установленных теплообменных труб.На фиг.1 показан пример установки насадки тепломассообменного аппарата в оросителе с теплообменными трубами; на фиг.2 - разрез А-А на фиг,1,Насадка тепломассообменного аппарата содержит горизонтальный распределитель жидкости в виде лотка 1, подключенного к раздающему коллектору 2, К боковым стенкам лотка 1 прикреплены Основная и дополнительная направляющие пластины 3 и 4 соответственно, Пластины 3 и 4 ориентированы в направлении соответствующих теплообменных труб 5 и 6 и установлены под углами 5-10 к вертикали. Верхние кромки 7 лотка 1...

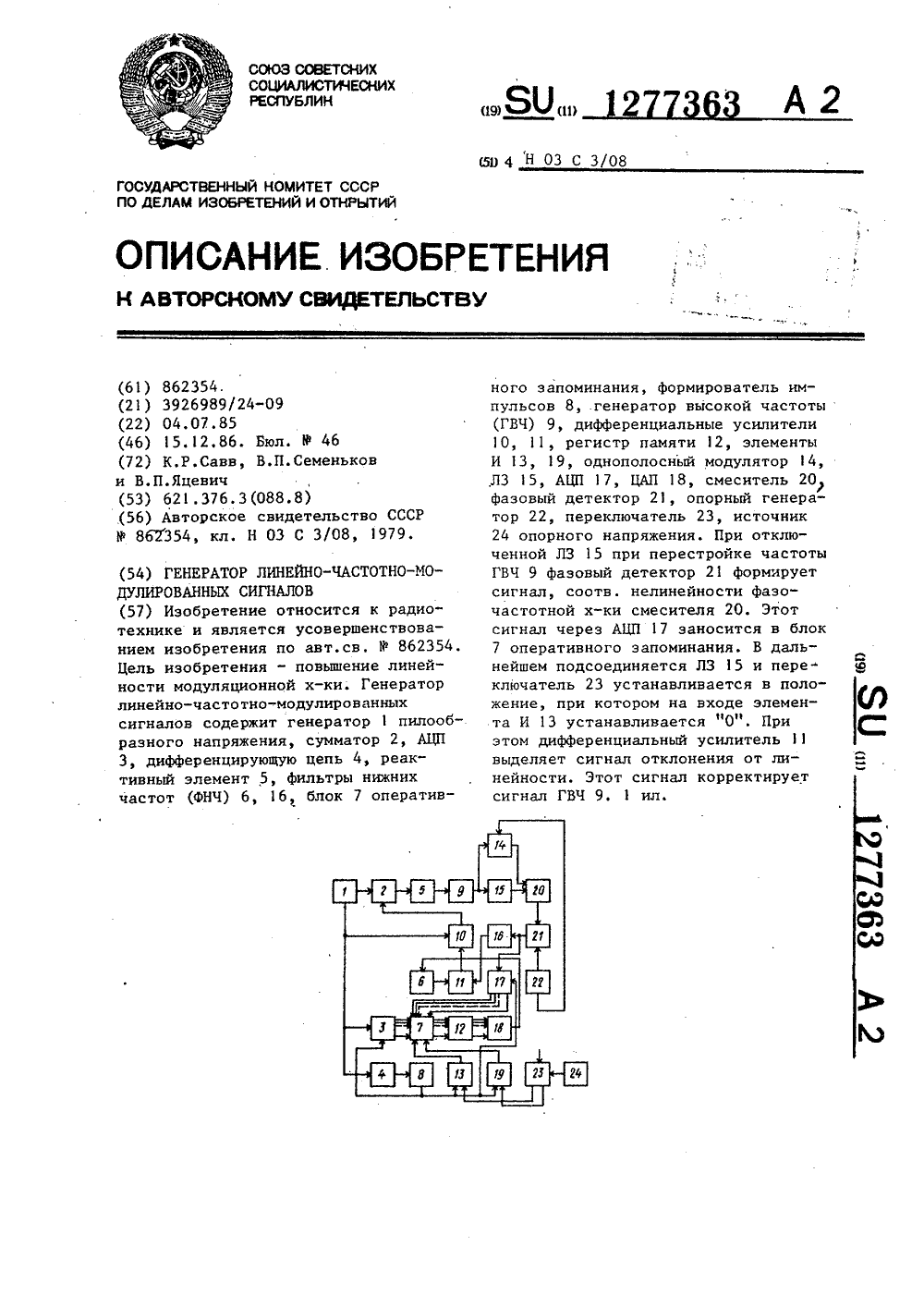

Номер патента: 1277363

Опубликовано: 15.12.1986

Авторы: Савв, Семенков, Яцевич

МПК: H03C 3/08

Метки: генератор, линейно-частотно-модулированных, сигналов

...8 импульсов синхронизируется первый АЦП3, зыходной цифровой код которогопропорционален выходному напряжениюгенератора 1, а следовательно, и частоте генератора 9 высокой частоты.Этот код поступает на разрядные адресные входы блока 7. На разрядныесигнальные входы его поступает кодовый сигнал с второго АЦП 17, который синхронизируется тем же импульсом, что и первый АЦП 3, Посколькуна одном входе первого элементаИ 13 установлен высокий потенциал,на вход записи блока 7 поступаетсигнал, по которому в память блока7 заносится цифровой сигнал с второго АЦП 17, Таким образом, каждаяячейка памяти блока 7 хранит значение Фазачастотной характеристики смесителя 20, причем номер этой ячейкиустанавливается кодом с первого АЦП3, который соответствует...

Номер патента: 1213431

Опубликовано: 23.02.1986

Авторы: Савв, Яцевич

МПК: G01R 25/00

Метки: высокочастотный, фазометр

...ц +соэиг фЧг 90где К - развязка входов квадратуроного ответвителя 6.На выходах смесительных головок О и 11 с учетом их противополярного включения имеют место сигнальгК М со 6 и 1 ) )г2 ОС 05 Ядр+ Я 3 "Ц,)Полученные сигналы противофазны и ,ри суммировании в сумматоре 13 с определенным ранее весовым коэффициентом взаимно уничтожаются. Аналогичное происходит и с сигналом, проникающим на вход 16 преобразователя 1 частоты через гетеродин 2 из другого канала. Развязка в идеале бесконечна, реально ее величина 90 дБ.Таким образом, предложенное устройство, сохраняя присущие известному устройству высокую точность измерения, широкий динамический и частотный диапазоны (частотный диапазон ограничен диапазоном Заказ 778/55 Тираж ВНИИПИ...

Номер патента: 1193602

Опубликовано: 23.11.1985

Авторы: Савв, Яцевич

МПК: G01R 27/28

Метки: измеритель, коэффициента, модуля, передачи, фазы, четырехполюсника

...гетеродина 6, На вход блока 7ФАПЧ поступает сигнал промежуточнойчастоты с выходапервого усилителя 8.В блоке ФАПЧ частота этого сигналасравнивается с некоторой опорнойфиксированной частотой, и на выходеблока 7 ФАПЧ имеет место управляющийсигнал, которыйизменяет частотугетеродина до тех пор, пока промежуточная частота не станет равнойопорной,При изменении частоты генератора1 (например, переход на другую частоту измерения или автоматическоекачание частоты при панорамных измерениях) блок 7 ФАПЧ автоматическиподдерживает постоянной промежуточную частоту, для чего вырабатываетна выходе управляющий сигнал, пропорциональный частоте генератора 1.Усилители 8 и 9 являются избирательными приборами и выделяют из продуктов преобразования в...

Номер патента: 1136086

Опубликовано: 23.01.1985

Авторы: Савв, Семенков, Яцевич

МПК: G01R 27/28

Метки: измеритель, ксв, ослаблений, панорамный

...второго и третьего детекторов, иусилитель, выход которого соединенс управляющим входом генератора кача"ющейся частоты, а вход - с выходомпервого детектора 2,Недостатком известного устройстваявляется малый динамический диапазонизмеряемых лСВ и ослаблений.Цель изобретения - расширение динамического диапазона измеряемых КСВи ослаблений.Для этого в панорамном измерителе 5 О КСВ и ослаблений, содержащем последовательно соединенные генератор качающейся частоты, направленный ответ" витель падающей волны, к выходу вторичного канала которого подсоединен 55 первый детектор, направленный ответвитель отраженной волны, к выходу вторичного канала которого подсоединен второй детектор, а выход основного канала является входом для подключения...

Номер патента: 1133631

Опубликовано: 07.01.1985

Авторы: Лысенко, Равчеев, Савв, Яцевич

МПК: H01P 5/103

Метки: коаксиально-волноводный, переход

...являющегося продолжением центрального проводника отрезка коаксиальной линии, и диэлектрической втулки, окружающей металлический штырь 23.Недостатками известного коаксиально-волноводного перехода являютсяотносительно узкая ширина рабочейполосы частот и большие фаэовые искажения, вносимые переходом в полосечастот. втулке 7. Одновременно с улучшением согдаВНИИПИ Заказ 9956/42 Тмрш 638 Подписное Фипиап ППП фйатеатф, г. Уаюород,уп.Проектная, 4 Цель изобретения - расширение рабочей полосы частот и уменьшениефазовых искажений,Для этого в коаксиально-волноводном переходе, содержащем отрезок прямоугольного волновода, закореченныйторцовой стенкой, и отрезок коаксиальной линии, подключенный к отрезку прямоугольного волновода черезсередину его...

Номер патента: 1129540

Опубликовано: 15.12.1984

Авторы: Савв, Яцевич

МПК: G01R 23/00

Метки: генераторов, линейной, модуляцией, частотной, частотных

...к входу основного частотного детектора 2.1129540 25 50 55 3Пределы измерения модуляционныххарактеристик ЧМ генератора ограничены пределами и линейностью характеристик частотных детекторов. Частотные детекторы работают в прототипена низкой второй промежуточной частоте, которая существенно ниже частоты ЧМ генератора, а характеристика частотного детектора линейна лишьв пределах + 107. й, где Е =Г Р 1 Очастота настройки детектора. Следовательно, пределы измерения нелинейности модуляционных характеристик ЧМгенератора не превышают единицпроцентов от частоты ЧМ генератора.Цель изобретения - расширениедиапазона измерений скорости перестройки частоты и расширение пределов измерения нелинейности модуляционных характеристик. 20Цель достигается...

Номер патента: 1112310

Опубликовано: 07.09.1984

Авторы: Савв, Яцевич

МПК: G01R 25/04

Метки: величины, измерительных, каналами, между, развязки, устройств

...развязки между ка- Р налами в относительных едиСоставитель Н.КоноваловТехред Ж,Кастелевич Корректор И.Муска Редактор А.Мотыль Заказ 6453/31 Тираж 710 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений .и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППН "Патент", г. Ужгород, ул. Проектная, 4 3 1112310 4.расширит функциональные возможности налов в каналах, причем один иэ сигспособа, , налов является результатом проникноВ качестве базового способа опре- вения сигнала иэ другого канала.деления величины развязки между ка- В этих условиях сигнал, проникающий налами принят способ, реализуемыйиз одного канала в другой, является моделью 8409 А фирмы "Нею 1 е 1 Рас 1 сагс 1" очень слабым ( 10 Вт), следователь-...

Номер патента: 1023243

Опубликовано: 15.06.1983

Авторы: Савв, Яцевич

МПК: G01R 19/10

Метки: величины, двухканальных, измерительных, каналами, между, развязки, устройств

...цель достигаетсятем, что согласно способу определения величины развязки между каналами двухканальных измерительных устройств, включающему предварительноеустановление в обоих каналах сигналов одинакового уровня и изменениеуровня сигнала в одном из каналов,в первом канале изменяют уровеньсигнала на фиксированную величинуКу, затем изменяют во втором канале Фазу сигнала в пределах 360 о иопределяют при этом минимальное имаксимальное значение сигнала впервом канале, находят разность 4отношений предварительно установленного значения сигнала к минимальномуи максимальному значениям сигнала впервом канале и вычисляют величинуразвязки по формулец 20К,УЬ=гО Ц, + Ко у Ь.(0 Р+1При использовании предлагаемогоспособа определения величины...

Номер патента: 1018038

Опубликовано: 15.05.1983

Авторы: Савв, Яцевич

МПК: G01R 25/00

Метки: гетеродинный, фазометр

...что на входы индикатора разности фаз .подаются 15сигналы, имеющие переменную частоту.Кроме того, измерения на промежуточной частоте вызывают дополнительную погрешность измерения разностифаэ из-эа фазочастотных погрешностейканалов индикатора.Цель изобретения - повышение точности измерения разности фаз.Укаэанная цель достигается тем,что н гетеродинный фаэометр, содержащий первый и второй смесители,перные входы которых являются входами.Фазометра, а вторые входы подключенык гетеродину, управляемый вход кото- .рого соединен с выходом первого фазового детектора, первый вход которогоподключен к выходу первого смесителя,отсчетный Фазовращатель, нход которого соединен с ныходом первого смесителя и с первым входом второго фазового детектора,...

Номер патента: 862354

Опубликовано: 07.09.1981

Авторы: Савв, Семенков, Яцевич

МПК: H03C 3/08

Метки: генератор, линейно-частотно-модулированных, сигналов

...9, фазовый детектор 10 и опорный генератор 11.Генератор линейно-частотно-модулированных сигналов работает следующим образом.Напряжение, вырабатываемое генератором 1 пилообразного напряжения, через сумматор 2 поступает на реактивный элемент 3. Изменение величины реактивности вызывает перестройку генератора 4 высокой частоты. С генератора 4 сигнал поступает на линию задержки 7 и однополосный модулятор 6. На выходе линии задержки и однополосного модулятора сигналы разнесены по частоте на величинуи)ов, равную частоте опорного генератора 11, причем начальная фаза сигнала с выхода линии задержки 7 линейно зависит от частоты входного сигнала =У), Выделенный в смесителе 9 сигнал имеет частоту, равную частоте опорного генератора 11, и...

Номер патента: 259247

Опубликовано: 01.01.1970

Авторы: Базанов, Маргулис, Непомн, Савв

МПК: G01R 19/165

Метки: fjj••, вычиспительн, и«ггмашин, институт, научно-исследовательский, патентно, управляющих

...никакого влияния на схему, так как ЭЛИ реагирует только на переменную составляющую суммарного напряжения 11 . + + У:, В процессе роста напряжения происходит синхронный процесс заряда времязадающего конденсатора С. Когда суммарное нанапряжение положительной полуволны синусоиды и изменяющегося уровня постоянного напряжения превосходит порог срабатывания переключающего диода, он открывается, и начинается процесс разряда конденсатора С через диод и внутреннее сопротивление источника переменного тока. Таким образом, в момент открытия через переключающий диод протекает сумма тока разряда 1 рр конденсатора С, тока 1 постоянного источника питания и тока 1,ь,+ положительной полярности полу- волны синусоиды,Током разряда емкости СЭЛИ ввиду...
