H03C — Модуляция

Номер патента: 1062844

Опубликовано: 23.12.1983

Авторы: Арсеньев, Клименков, Мовкаленко, Рыбалка

МПК: H03C 1/38

Метки: балансный, варианты, модулятор

...входам выходной широкополосной согласующей цепи между коллекторами первого и четвертого транзисторов и общей шиной введены конденсаторы, а между коллекторами второго и третьего транзисторов введен регулируемый конденсатор.На фиг. 1 представлена принципиальная электрическая схема балансного модулятора (1-й вариант), на фиг, 2 - принципиальная электрическая схема балансного модулятсра, выпОлненного в виде двойного балансного модулятора 2-й вариант), нафиг. 3 - возможное выполнение выходной широкополосной.согласующей цепи.Балансный модулятор (1-й вариант)содержит широкополосную согласующуюцепь 1, первый 2 и второй 3 транзис-.торы, входнув согласующую цепь 4,третий 5 и четвертый б,транзисторы,резисторы 7 и 8, элемент 9 отрицательной обратной...

Номер патента: 1062845

Опубликовано: 23.12.1983

Авторы: Афанасьев, Зубарев, Эльстинг

МПК: H03C 1/42

Метки: модулятор

...коммутирующего трансформатора, а вход Фильтра нижних .частотявляется сигнальным входом модуляТООа 20 дкако иэ-эа переходных процессов при кожеутации последовательныхкомпенсированных транзисторных ключей в известном модуляторе возникаюткои 1 утациокные выбросы на выходес напряжением Оци частотой модуляциипри входном напряжении рав,ном нули даже при идентичности параметров транзисторов, что приводитк искажениям выходного сигнала,Цель изобретения - уменьшениеискажений выходного сигнала путемуменьшения коммутационных выбросов.60Для достижения цели в модулятор,содержащий коммутирующий трансформатор, выхоцной трансформатор и Фильтрнижних частот, параллельно выходукоторого подключены последовательно соединенные первая первичная...

Номер патента: 1062846

Опубликовано: 23.12.1983

Авторы: Коломиец, Судаков, Шишкин

МПК: H03C 1/52

Метки: однополосного, сигнала, формирователь

...второй боковой полосыпри расе,.еиреееии диапазона частот модулирующих сигналов,Для достижения, цели в Формирователь однополосного сигнала, содержащий последовательно соединенные первый балансный,модулятор и первыйсумматор, последовательно соединенные первый Фазовращатель и второйбалансный модулятор, а также второйФаэонращатель, при этом первый входпервого балансного модулятора и вход первого Фаэовращателя соединены между собой, и точка их соединения является входом модулируемого сигнала, а втОрой Вход пернОГО баланснОГО модулятора янляется входом модулирующих сиГналон Форме(ров атГ(ея ОдБОЕто ЛОСНОГО СИГНаЛат ВНЕДЕБЫ ПОСЛЕДОЗа Тельно соединенные третий балансный модулятор, второй сумматор,. третий Фаэовращатель и третий сумматор, меж ду...

Номер патента: 1062847

Опубликовано: 23.12.1983

Авторы: Горлач, Дубовых, Минц, Разладов, Чинков

МПК: H03C 3/04

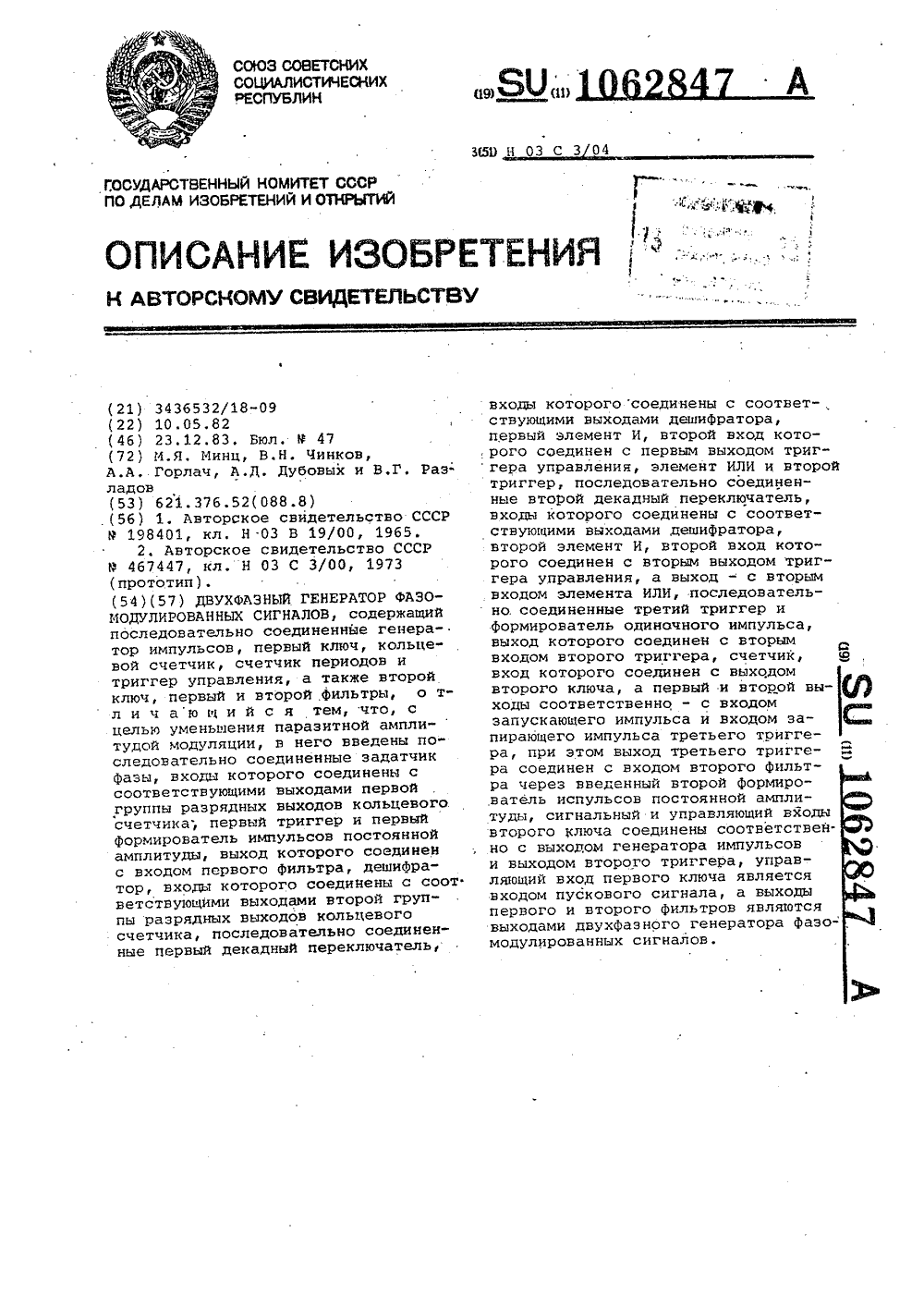

Метки: генератор, двухфазный, сигналов, фазомодулированных

...1 О ЛЮ."аЯВЛЯЕТСЯ ВХОДОМ ПУСКОВОГ с С,И"На,Т:;.а ВЫ Ств 1 Рн О т. В"т " (тсе БНгЛЕТ;Г т "ссаг Мтт Пт "гОа 3 тсО с ГЕ1=атара фаз Омадулизонан.:ы.( сГналав,Иа че Отеже регтстРгсесР стгзуктуй 1 1 с с ОтгтО 1.а и Сс(ЕМ, ГОс л.;.НСГО Дн",тхфаЗНОГО ГЕЕрато(а .6,а О.сСПСслиронанньтх сигналон, 106284750 ключи, кольцевой счетчик 4, задатчик 5 Фазы, первый б, третий 7 .и второй 8 триггеры, первый 9 и второй 10формирователы импульсов постояннойамплитуды, первый 11 и второй 12фильтры, дешифратор 13, первый 14и второй 15 декадные переключателипервый 16 и второй 1 Э элементы И,элемент ИЛИ 18, счетчик 19 периодов,триггер 20 управления, счетчик 21,Формирователь 22 одиночного импульса.Двухфазный генератор Фазомодулированных сигналов работает...

Номер патента: 1069126

Опубликовано: 23.01.1984

Автор: Калинчук

МПК: H03C 3/08

Метки: колебаний, линейно-частотно-модулированных, формирователь

...подстройкой суммарного времени задержки в цепи ная электрическая схема предложенного формирователя ЛЧМ колебаний; нафиг. 2 - временные диаграммы, поясняющие работу формирователя,Формирователь ЛЧМ колебаний содер обратной связи регулируемым фаэовражит управляемый генератор 1, узел 2связи, делитель 3 мощности, фазовыйдетектор 4, регулируемые фазовращатель 5, аттенюатор б, линию 7 задержки, дифференциальный усилитель8, управляемый источник 9 опорногонапряжения, нуль-орган 10, вычитающий счетчик 11, одновибратор. 12,счетчик 13, элемент И-НЕ 14, тактовый генератор 15, цифроаналоговыйпреобразователь (ЦАП) 16, алгебраический сумматор 17, блок 18 смещения постоянного уровня, управляемыйфазоинвертор 19,Формирователь ЛЧИ колебаний работает...

Номер патента: 1070682

Опубликовано: 30.01.1984

Авторы: Артюх, Чабан

МПК: H03C 3/38

Метки: модулятор, фазовый

...модулятор, высокочастотный вход которого соединен с выходом вспомогательного канала на" правленного ответвителя, и регулиру- бО емый фазовращатель, при этом низкочастотный вход амплитудного модулятора является входом модулируищего сигнала, выход регулируемого фаэовращателя подключен к входу вспомога тельного канала направленного ответвителя, при этом выход основного канала направленного ответвителя являетея выходом Фазового модулятора.На чертеже представлена структурная электрическая схема предлагаемого фазового модулятора.фазовый модулятор содержит направленный ответвитель 1, амплитудный модулятор 2, регулируемый фаэовращатель 3.Фазовый модулятор работает слеДующим образом.На вход сигнала несущей частотыфазового модулятора...

Номер патента: 1072247

Опубликовано: 07.02.1984

Авторы: Бабошин, Иванов

МПК: H03C 3/08

Метки: колебаний, линейно-частотно-модулированных, формирователь

...от несущей,что обусловлено значительной ошибкойв определении моментов переключенияфазосдвигающих блоков. Эти паразитные составляющие не могут быть от"фильтрованы, так как при большихдевиациях они находятся в полосерабочего сигнала.динены с входом сброса генератора кода.Генератор кода выполнен в виде последовательно соединенных двоичного счетчика и накапливающего сумма- . тора, входы которых соединены между 5 собой, и точка их соединения является входом генератора кода, выход накапливающего сумматора является первым выходом, выход двоичного счет .чика, - вторым выходом генератора ко да, а управляющий вход накапливающего,сумматора является входом сброса генератора кода.На фиг.1 представлена структур- ная электрическая схема предлагаемо го...

Номер патента: 1078583

Опубликовано: 07.03.1984

Авторы: Балашов, Дубовых, Сидоренко, Чинков

МПК: H03C 3/04

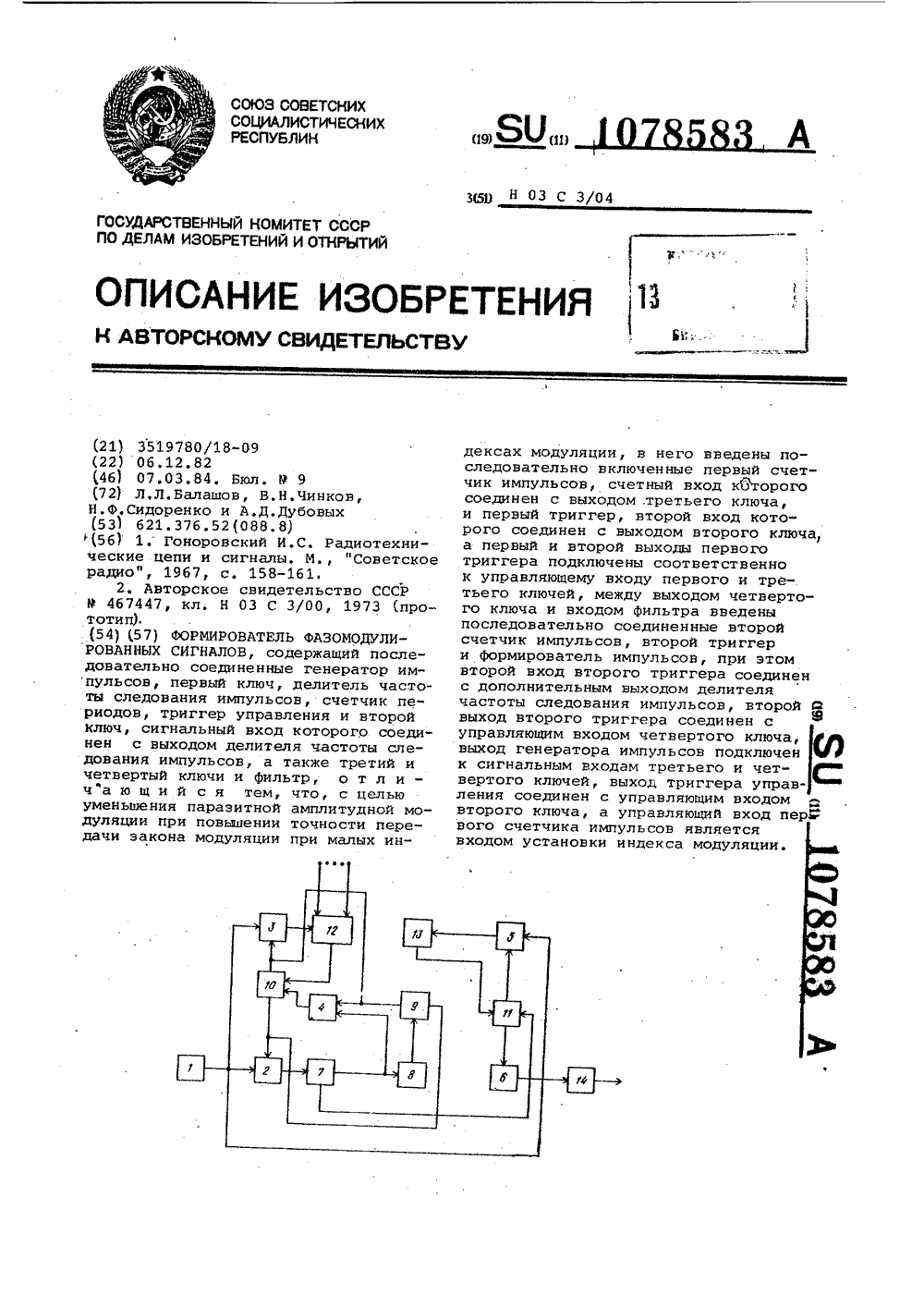

Метки: сигналов, фазомодулированных, формирователь

...ключей, выходтриггера управления соединен с управляющим входом второго ключа, ауправляющий вход первого счетчикаимпульсов является входом установки индекса модуляции.На чертеже представлена структурная электрическая схема предлагаемого формирователя Фазомодулированных сигналов.Формирователь фазомодулированныхсигналов содержит генератор 1 импульсов, первый 2, третий 3, второй 4 ичетвертый 5 ключи, формирователь бимпульсов, делитель 7 частоты следования импульсов, счетчик 8 периодов, триггер 9 управления, первый10 и второй 11 триггеры, первый 12и второй 13 счетчики импульсов,фильтр 14,Формирователь фазомодулированныхсигналов работает следующим образом,Вначале Формируют последовательность импульсов заданной длительностив течение -И =, И...

Номер патента: 1083332

Опубликовано: 30.03.1984

Авторы: Георгиевский, Калинин

МПК: H03C 1/54

Метки: балансный, модулятор

...фильтра, при этом частоты настройки полосового и режекторного фильтров равны половине частотысигнала высокой частоты.31083332монической генерации и, тем самым, , Технико-экономический эффект отк оЪсутствию в спектре выходного использования предлагаемого устройстсигнала несущей частоты. Нужная, раз- ва по сравнению с базовым состоитность фазовых сдвигов на часто- в существенном снижении требованийЕ +аВЧзк крутизне амплитудно-частотныхтах обеспечивается фазокоррек- характеристик выходных полосовыхтирующим звеном 5, Теперь, если на . фильтров, т.е. в упрощении и уде -вход модулирующего сигнала перемно- шевлении их конструкции и настройжителя 1 одновременно с сигналомки.обратной связи подать внешний сигнал10с частотой ГЧ примерно...

Номер патента: 1083333

Опубликовано: 30.03.1984

Авторы: Криштафор, Фартух

МПК: H03C 1/54

Метки: амплитудный, модулятор

...согласованных один с другимучастков зкспоненциальной составляю.щей на выходе второго балансногомодулятора и характеристиками диодов, включенных в нагрузке первогобалансного модулятора.Наиболее близким к предлагаемомуявляется амплитудный модулятор, содержащий и балансных модуляторов,выходы которых соединены с сумматороМ, а входы подключены к источникам модулирующих и модулируемыхсигналов, однако балансного модулятора непосредственно, а другого - через фазовращатели 1 2 1.Однако известный амплитудный модулятор также имеет ограниченный динамический диапазон модулирующих сигналов,Цель изобретения - расширение динамического диапазона модулирующихсигналов.Поставленная цель достигаетсятем, что в амплитудный модулятор,содержащий П балансных...

Номер патента: 1084942

Опубликовано: 07.04.1984

Авторы: Горбатов, Гришков, Дорух, Кузнецов

МПК: H03C 1/52

Метки: серродинный

...регулятор бускоряюшего напряжения содержит дифференцирующую цепь 9, первый триггерШмидта 10, дешифратор 11, второйтриггер Шмидта 12, источник 13 разнополярных напряжений коммутатор 14,интегратор 15,.Преобразователь работает следующимобразом. Преобраэуемьм сигнал поступает на сигнальный вход ЛБВ 1, Источник 7 вырабатывает периодическое пилообразное напря,"кение фиксированной частоты,. Частота этого напряжения равна требуемому частотному сдвигу выходного сигнала серродинного преобразователя относительно входного. Пилообразное напряжение с выхода источника 7 суммируется с вырабатываемым регулятором 6 ускоряющего напряжения сигналом поправки в сумматоре 8 и поступает на управляющий вход ЛБВ 1, Под воздействием периодического...

Номер патента: 1084943

Опубликовано: 07.04.1984

Авторы: Катков, Кучерук

МПК: H03C 1/54

Метки: балансный, модулятор

...КаСКаД РЯДУ ИНВЕРСНЫМвыходом усилителя-ограничителя иВторым Входом )зторагс элементаИ-Н) введен третий элеме)т И-НЕк Вторсму вхог; которо)с подключенВьх д Вне;ена о Второго инвертирую -.)Рго каскада при этом сигцальные Вхо)ты двухтяктцсго инверторя подклю- ЧЕГЬ Е 3 ЫХО)ЕЯМ ВЫПРЯМИТРЛЯ р Я ВТорой вход первого элемента И-ЕЕ и вход с 5 второго инвертирующего каскада соединены Ржд 1 сабсЙ точкс. их сОРди ен-"я явяется Входом ьОду".ируемОГО1) Ялс)б) эегтрческяя схема греплагяемагобалэнсцсгс модулятора; ня фиг 2врсменные диа раммь еГО )эаать.)ЯЛс)НСНЫИ МОД;ЛЯТОР СОДЕРжи "Вхойой н 3 зкочас;отньй грянсформатор 1,. 3 ыпрлитель 2, усилит=л)-сгряниЧИТЕЛЬ .э. ВтОрОй ИНВЕртнруЮШИй КаСгсрвый, третий и Второй элементь И- )Е 5 - 7, первый...

Номер патента: 1084944

Опубликовано: 07.04.1984

Авторы: Астапкович, Буянов, Жаренов

МПК: H03C 3/00

Метки: модулятор, цифровой, частотный

...в :;,11 ого =умматора 2, выход которого аоодиген с входом регистра 3, где .трапттся текущее значение Фазы характеристического колебания. Выходыцех разрядов регистра 3 подключеныворому зходу двоичного сумматора 2. т вход записи регистра 3 подается последовательность импульсов с выхода ; в .ацающего кварцевого генератора 4, Каждый период частоты задающего кварцевого генератора 4 в регистр 3 записывается вновь вычисленное значение вазы характеристического колебания. Так;11 образом, нбминал генерируемой .;стот.1 определяется численным значеием соответствугощего набега фазы, -1 точность ее представления обеспечив.ется выбором разрядности второго 31:.ока 1 постоянной памяти двоичного 1 гпатора 2 и регистра 3. Из регистра944 1084 Составитель...

Номер патента: 1084945

Опубликовано: 07.04.1984

Автор: Никитенко

МПК: H03C 3/00

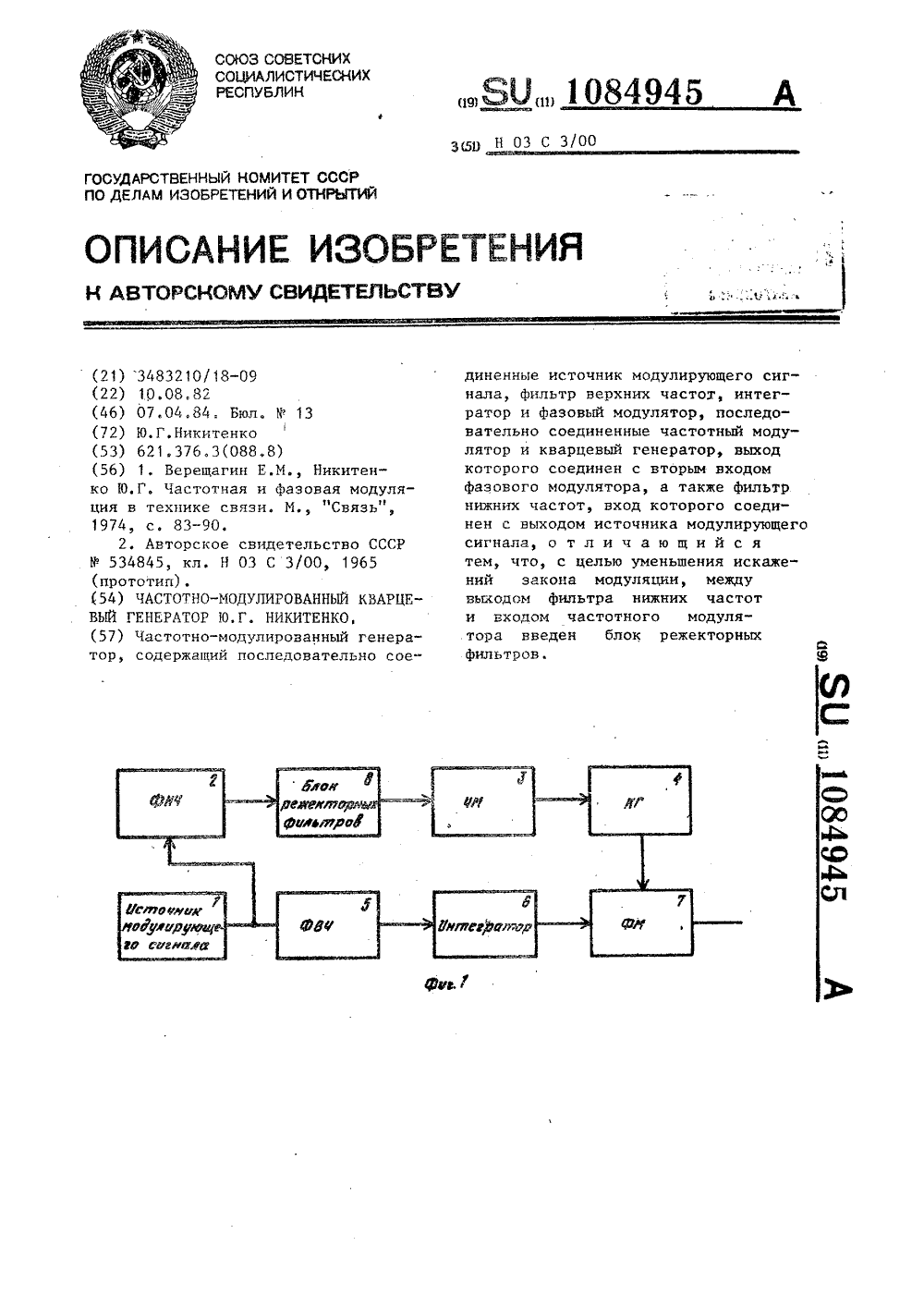

Метки: генератор, кварцевый, никитенко, частотно-модулированный

...с выходафазового модулятора 7, изменяетсяпо закону сигнала с выхода интегратора 6, а частота колебаний - по закону производной от закона изменениясигнала с выхода интегратора 6 (фиг,2,кривая 1),В результате действия колебанийс выходов ФНЧ 2 с блоком 8 режекторных фильтроь и ФВЧ 5 с интеграторомЬ соответственно на частотньй модулятор 3 и фазовьй модулятор 7 частотаколебаний на выходе Чи кварцевогогенератора изменяется по закону источника 1 модулирующего сигнала сучетом незначительных искажений,обусловленных остаточным влияниемКварцевый генератор 4 с частотным модулятором 3 может быть выполнен, например, по схеме емкостной трех- точки на транзисторе с кварцевым резонатором между базой и коллектором транзистора и частотным модулятором на...

Номер патента: 1084946

Опубликовано: 07.04.1984

Авторы: Косарев, Назаретский

МПК: H03C 3/00

Метки: сигналов, сигналы, фазоманипулированные, частотно-манипулированных

...второго преобразователя частоты и входом фазовращателя введеныпоследовательно соединенные полосовой фильтр, третий преобразовательЪчастоты и узкополосный фильтр, приэтом второй вход третьего преобразователя частоты подключен к выходулинии задержки.На чертеже представлена структурная электрическая схема предложенного преобразователя частотно-манипулированных сигналов в фазоманипулированные сигналы,Преобразователь частотно-манипулированных сигналов в Фазоманипулированные сигналы содержит широкополосный фильтр 1, второй преобразователь частоты 2, опорный генератор 3,линию задержки 4, первый преобразователь частоты 5, широкополосныйусилитель 6, узкополосный усилитель7, ограничитель 8, синхронный детектор 9, Фаэовращатель 10,...

Номер патента: 1092699

Опубликовано: 15.05.1984

Автор: Калинчук

МПК: H03C 1/52

Метки: серродинный

...напряжения, ивторой направленный ответвитель, а также фазовый детектор, а кроме того, включенные соответствующим образом амплитудные ограничители, линиюзадержки, фазовращатель 2 ).В данном серродийном преобразователе также относительно невелики ди Оапаэон частот сдвига входного сигна" ла и чистота спектра выходного сигнала.Цель изобретения - расширение диапазона частот сдвига входного сигна ла при повышении чистоты спектра выходного сигнала.Для достижения цели в серродинный преобразователь, содержащий последовательно соединенные первый направленный ответвитель, управляемый Фаэо О вращатель, к управляющему входу которого подключен источник пилообразного напряжения, и второй направленный ответвитель, а также Фазовый детектор, введен...

Номер патента: 1095346

Опубликовано: 30.05.1984

Авторы: Акимов, Битюцкий, Юров

МПК: H03C 1/04

Метки: модуляции, паразитной, подавления, фазовой, частотной

...первый Функциональный преобразователь, второй усилитель и делитель напряжения на постоянный коэффициент, между выходом блока вычитания и управляющим входом управляемого фазовращателя введены последовательно соединенные второй Функциональный преобразователь, второй Функциональный делитель напряжений, второй вход которого соединен с выходом второго усилителя, квадратор, второй сумматор, второй вход которого соединен с выходом первого функционального делителя напряжений, блок извлечения квадратного корня, третий сумматор, второй вход которого соединен с выходом второго функционального делителя напряжений, и третий Функциональный преобразователь, между выходом резонансного усилителя и вторым входом блока вычитания введен второй блок...

Номер патента: 1095347

Опубликовано: 30.05.1984

Автор: Жалнераускас

МПК: H03C 1/54

Метки: балансный, модулятор

...характеристики Т-образной мостовой схемы приводит н появлению в выходном сигнале значительных нелинейных искажений.Цель изобретения - уменьшение нелинейных искажений при расширении диапд.зона рабочих частот.Цель достигается тем, что в ба лансный модулятор, содержащий последовательно соединенные источник модулирующего сигнала и источник модулируемого сигнала, а также первый варикап, к которому подключен источник смещения, введены соединенные параллельно первая и вторая цепи, которые выполнены соответственно в ви де последовательно соединенных двух резисторов и в виде последовательно- встречно соединенных второго и третьего варикапов, точка соединения резисторов соединена с другим электро дом первого варикапа, точка соединения...

Номер патента: 1099378

Опубликовано: 23.06.1984

Авторы: Матюшин, Сыромятников

МПК: H03C 3/08

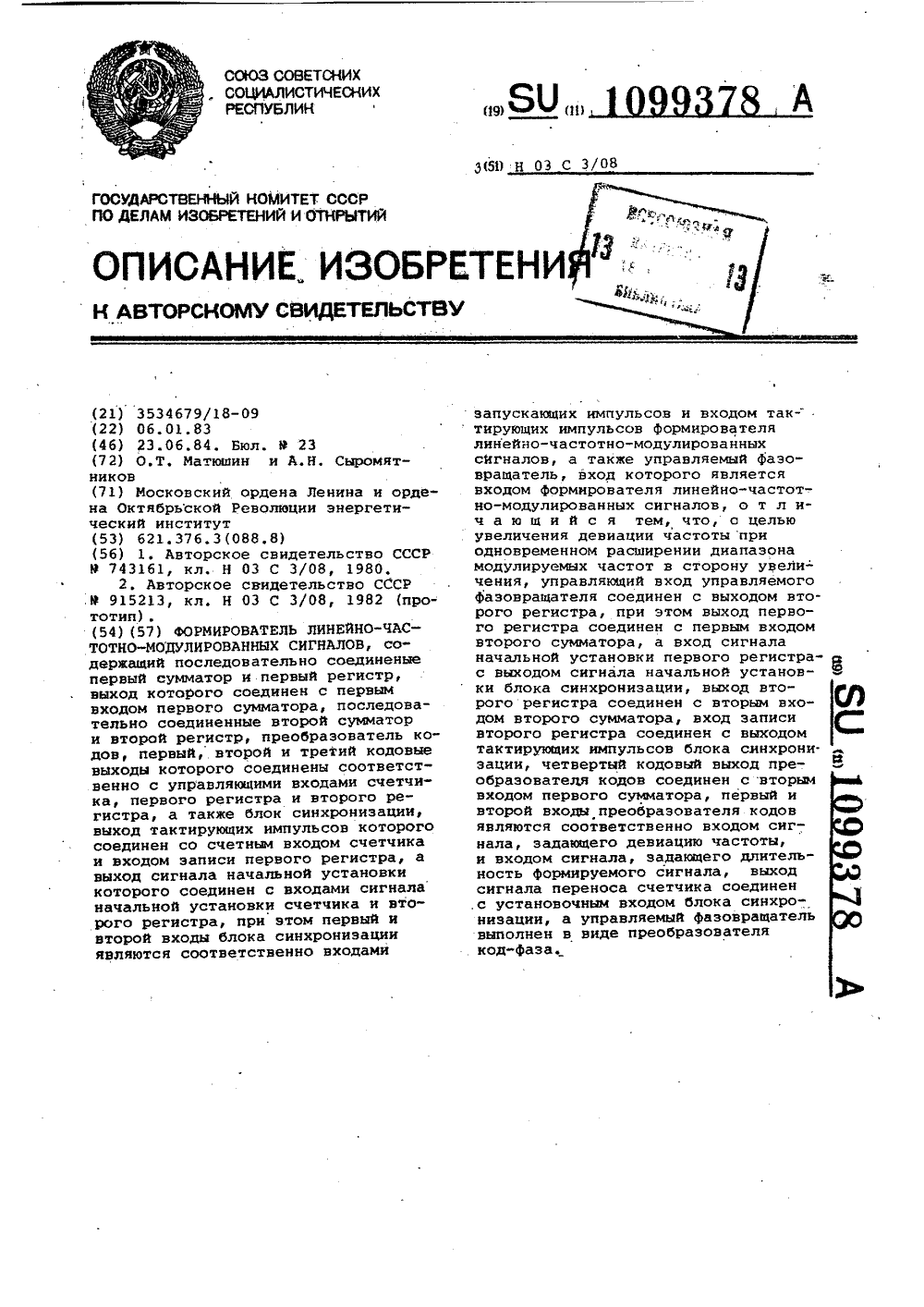

Метки: линейно-частотно-модулированных, сигналов, формирователь

...соединен с выходом тактирующих импульсов блока синхронизации, четвертый кодовый выход преобразователя кодов соединен с вторым входом первого сумматора, первый и второй входы преобразователя кодов являются соответственно входом сигнала, задающего девиацию частоты, и входом сигнала, задающего длительность формируемого сигнала, выход сигнала переноса счетчика соединен с установочным нходом блока синхронизации, а управляемый фазовращатель выполнен н виде преобразователя код-фаза.На чертеже представлена структурная электрическая схема формирователя ЛЧМ сигналов.Формирователь содержит преобразователь 1 кодов, блок 2 синхронизации, счетчик 3, первый сумматор 4, первый регистр 5, второй сумматор б, второй регистр 7, управляемый...

Номер патента: 1103344

Опубликовано: 15.07.1984

Авторы: Гарибян, Гюнашян, Пилипосян, Синанян

МПК: H03C 1/06

Метки: модулятор, света

...электрооптический кристалл, и элементы связи свходной и выходной линиями 2,Недостатком известного модулятора света является узкий диапазон перестройкиего резонансной частоты.Цель изобретения - расширение перестройки резонансной частоты.ПоставЛенная цель достигается тем, чтов модуляторе света, содержашем коаксиальный резонатор, между внутренним проводником которого и зажимным контактом включен электрооптический кристалл, и элементсвязи с входной СВЧ линией, зажимной контакт выполнен в виде вращающегося цилиндрического проводника, торец которого, соприкасаю 1 цийся с электрооптическим кристаллом, имеет овальную форму.На чертеже представлена конструкциямодулятора света.Модулятор света содержит коаксиальныйрезонатор 1, между внутренним...

Номер патента: 1104641

Опубликовано: 23.07.1984

Автор: Катков

МПК: H03C 1/54

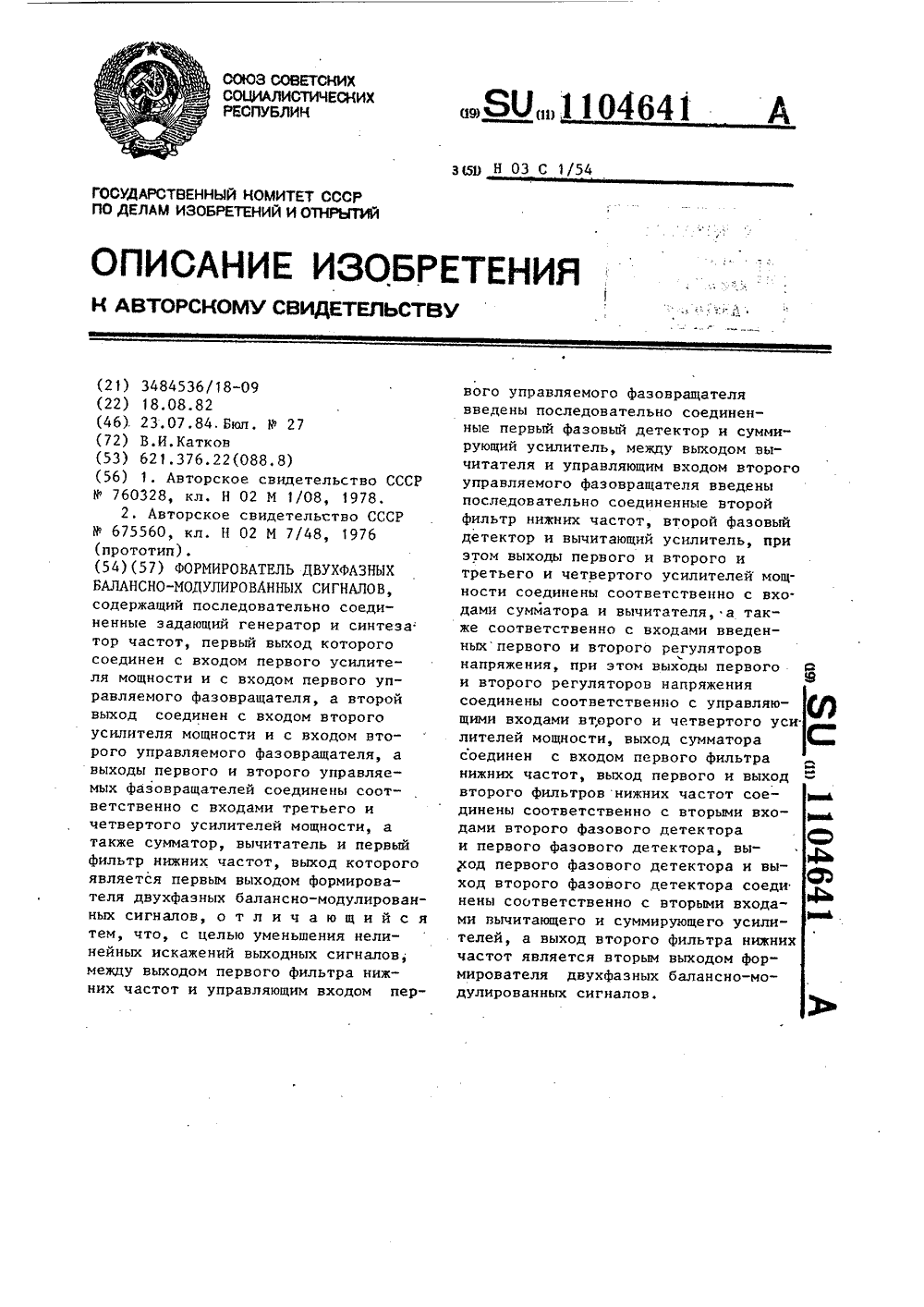

Метки: балансно-модулированных, двухфазных, сигналов, формирователь

...уп- равляемого фазовращателя, авыходы 641 2первого и второго управляемых Фазовращателей соединены соответственно с входами третьего и четвертого усилителей мощности, а также сумматор, вычитатель и первый фильтр нижних частот, выход которого является первым выходом Формирователя двухфазных балацсно-модулированньх сигналов, между выходом первого Фильт - ра нижних частот и управляющим входом первого управляемого Фазовращателя введены последовательно соединенные первый фазовый детектор и суммирующий усилитель, между выходом вычитателя и управляющим входом второго управляемого Фазовращателя введены последовательно соединенные второй фильтр нижних частот, второй фазовый детектор и вычитающий усилитель, при этом выходы первого и второго и...

Номер патента: 1107265

Опубликовано: 07.08.1984

Авторы: Воронков, Жилин

МПК: H03C 1/50

Метки: амплитудный, модулятор

...опорного генератора промежуточной частоты - с вторым входом первого фазового детектора.На чертеже представлена структурная электрическая схема предложенного амплитудного модулятора.Амплитудный модулятор содержитопорный генератор 1 высокой"частоты,опорный генератор 2 промежуточнойчастоты, источник 3 модулирующихсигналов, первый фазовращатель 4,выходной сумматор 6, второй стабилизатор 6 уровня сигнала, первый управляемый генератор 7, первый смеситель 8, первый фазовый детектор 9,первый сумматор 10, усилитель-ограничитель 11, второй фазовый детектор12, второй управляемый генератор 13,аттенюатор 14, второй смеситель 15,второй фазовращатель 16, первый стабилизатор 17 уровня сигнала, второйсумматор 18,Амплитудный модулятор работаетследующим...

Номер патента: 1107266

Опубликовано: 07.08.1984

Автор: Быховский

МПК: H03C 3/06

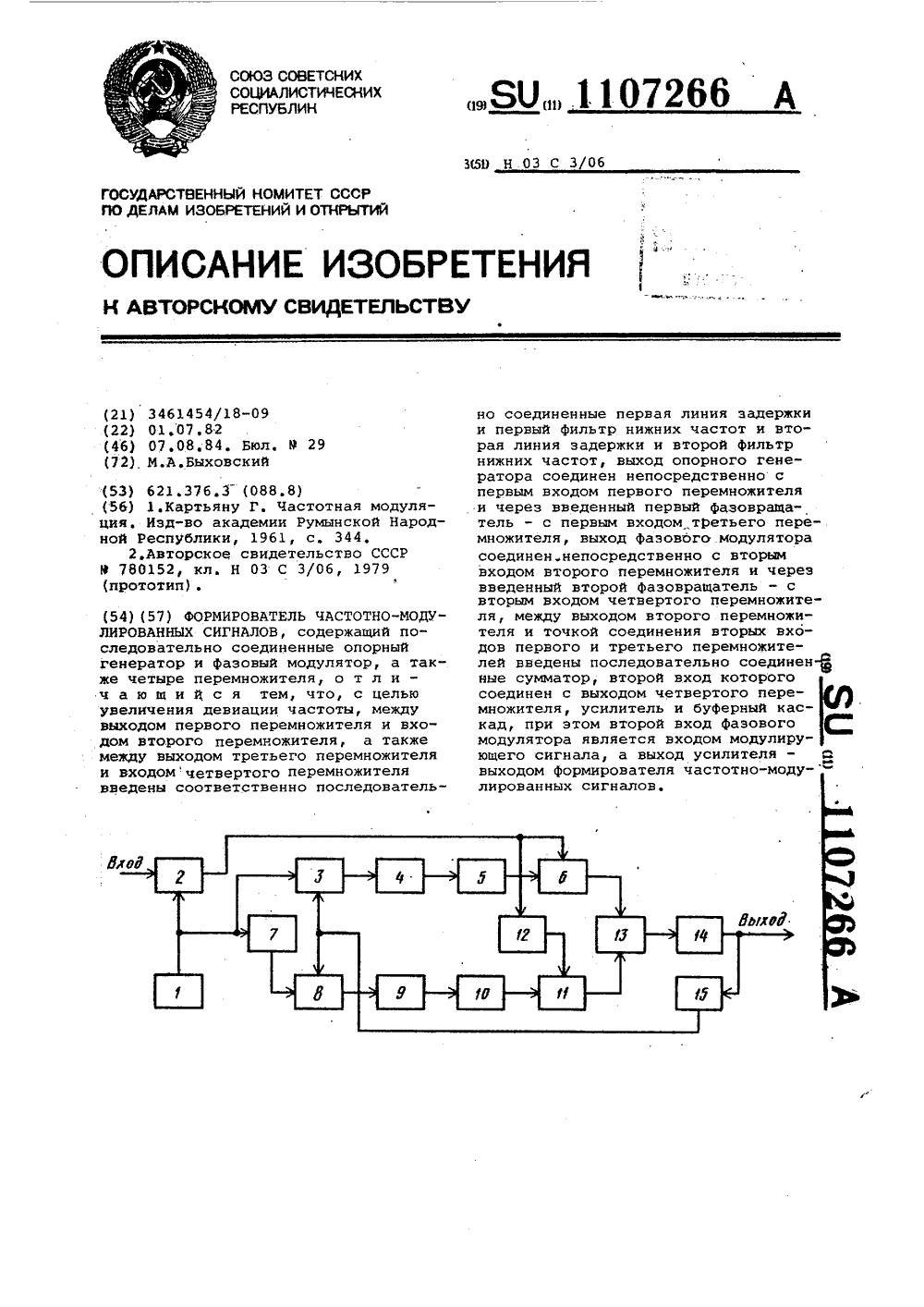

Метки: сигналов, формирователь, частотно-модулированных

...14, поступает на вход первого перемножителя 3, в котором перемножаются сигналы Ъ/(.) и ч(.), и на вход третьего перемножителя 8, в котором перемножаются сигналы Ъ/(1 ) и чз , где сигналЧзф =ИВ(аМ -4 О)(3) образован в результате прохождения сигнала(2) через фазовращатель 7 на 90 ф .В результате на выходе первого перемножителя 3 имеется напряжение Однако данный формирователь ЧМ 20сигналов относительно сложен и непозволяет при необходимости. изменитьдевиацию частоты выходного сигнала.Наиболее близким к предложенномуявляется формирователь .ЧМ сигналов, 25содержащий последовательно соединенные опорный генератор и фазовый мо-.дулятор, а также четыре перемножителя, а также последовательно соединенные интегратор, вход которого яв- З 0ляется...

Номер патента: 1113873

Опубликовано: 15.09.1984

Авторы: Дубов, Коломийчук, Кравцов, Маликов, Молчанов

МПК: H03C 7/02

Метки: модулятор, свч

...аттенюатор, а во вто 40ром канале вклИчены последовательносоединенные Фазовращатель и второйаттенюатор, и цепи управления, первыйи второй аттенюаторы выполнены в видепервого полупроводникового диода,45параллельно которому подключены, последовательно соединенные конденсатори линия передачи, длиной 12, гдеЪ - длина волны, в середину которойи параллельно ей подключен второй по 50лупроводниковый диод, а цепи управления выполнены в виде параллельногосоединения стабилизатора тока и порогового устройства.На чертеже представлена принци 55пиальная схема СВЧ модулятора.СВЧ модулятор содержит входнойдвухканальный делитель 1 мощности,выходной двухканальный сумматор 2,между которыми в первом канале включен первый аттеиюатор 3, а во втором канале...

Номер патента: 1116525

Опубликовано: 30.09.1984

Авторы: Дмитриев, Дубинин, Меркулов

МПК: H03C 1/54

Метки: магнитный, модулятор

...содержащем два магнитных сердечника на ,55каждом из кторых размещены обмоткавозбуждения и выходная обмотка, атакже обмотку управления, обмотки возбуждениясоединены последовательноюсогласно, выходные обмотки соединены последовательно-встречно, а междуих другими выводами введен конденсатор, обмотка управления размещена навведенном стержне иэ магнитострикционного материала, при этом стержень иэмагнитострикционного материала и одиниз магнитных сердечников одними концами жестко соединены между собой, аих другими концами жестко соединеныс корпусом из немагнитного материала,при этом магнитные сердечники выполнены в виде колец из феррита.На чертеже представлена структурная электрическая схема предлагаемогомагнитного...

Номер патента: 1123089

Опубликовано: 07.11.1984

Авторы: Антонов, Воронин

МПК: H03C 7/02

Метки: свч-модулятор

...ковые диоды, к которым подключен источник управляющего напряжения, вва 45 ден дополнительный 1 -циркулятор, первое плечо которого по направлению циркуляции является вторым сигнальным входом, между вторым плечом дополнительного У -циркулятора и третьим плечом У -циркулятора параллельно включены дополнительные пер вый и второй полупроводниковые Диоды, которЫе соединены между собой ф 4 отрезком линии передачи и 55 подключены соответственно к дополнительным первому и второму источникам управляюЩего напряжения, при этом третье плечо дополнительного 1 -циркулятора является выходом,На чертеже представлена блок-схема СВЧ модулятора.СВЧ модулятор содержит-циркулятор 1, к .первому плечу 2 которого через ферритовый вентиль 3 подключен первый...

Номер патента: 1125736

Опубликовано: 23.11.1984

Автор: Волков

МПК: H03C 1/52

Метки: модуляцией, однополосного, сигнала, угловой, формирователь

...фильтр высоких. частот, первый последовательно соединенные первыйбалднсный амплитудный модулятор и когерентный детектор, первый фильтрсумматор, последовательно соепинен нижних частот, первый Фильтр высокихмный второй когерентный детектоп, частот, первый балансный амплитудныисигнальный вход которого соединен с модулятор и сумматор, последовательновыходом амплитудного модулятора,второй фильтр нижних частот, второйФильтр высоких частот и второй балансный амплитудный модулятор,выход которого соединен с вторымвходом сумматора, а также источниксигнала несущей частоты, выход кото- ход которого соединен с вторым входомрого подключен к,второму входу второ го балансного амплитудного модулятораи через первый фазовращатель к второмвходу...

Номер патента: 1125737

Опубликовано: 23.11.1984

Авторы: Васильев, Козловская, Островский

МПК: H03C 1/60

Метки: двухканальный, однополосного, сигнала, формирователь

...и вычитаемой частот, Если четверть периода сигнала уменьшаемой частоты целиком попадает внутрь соответствующей четверти периода сигнала вычитаемой частоты, то полупериод, к которому принадлежит данная четверть сигнала уменьшаемой частоты, целиком лежит внутри соответствующего полупериода сигнала вычитаемой частоты.Таким образом, создается возможность перейти от анализа временного положения соответствующих четвертей периода сигналов уменьшаеыой и вычитаемой частот к анализу временного положения соответствующих полупериодов. Формирователь 1 импульсов и инвертор 2 преобразуют входные сигЮ11257 3налы в симметричные импульсные последовательности, сдвинутые одна относительно другой на полупериод, которые поступают на входы элементов И 3 и 4,...

Номер патента: 1131485

Опубликовано: 23.12.1984

Авторы: Золтан, Лайош, Янош

МПК: H03C 3/02

Метки: модулятором, передатчиков, фазомодулированных

...и входом фильтранижних частот введен второй амплитудный ограничитель, второй усилитель выполнен регулируемым междувыходом Фильтра нижних частот и управляющим входом второго усилителявведены последовательно соединенныефильтр верхних частот с фазочастотной характеристикой, идентичнойфазочастотной характеристике модулятора,.и блок сравнения, второй вход которого соединен с выходом введенного источника опорного напряжения,а вход блока дифференцирования соединен с выходом введенного третьего усилителя, вход которого являетсявходом устройства для управления модулятором фазомодулированных передатчиковНа чертеже представлена структурная электрическая схема устройства для управления модулятором фазомодулированных передатчиков.Предлагаемое...

Номер патента: 1133647

Опубликовано: 07.01.1985

Авторы: Корецкий, Усачев

МПК: H03C 3/10, H03L 7/16

Метки: модуляцией, синтезатор, цифровой, частот, частотной

...фазовый детектор и первый фильтр нижних частот, последовательно соединенные опорный генератор и делитель частоты с фиксированным коэффициентом деления, выход которого подключен к другому входу частотно-фазового детектора, а также последовательно соединенные источник модулирующего напряжения и управляемый аттенюатор, выход которого подсоединен к другому управляющему входу первого управляемого генератора, между вторым выходом. первого управляемого генератора и управляющим входом управляемого аттенюатора введены последовательно соединенные фазовый детектор, второй фильтр нижних частот, разделительный конденсатор, первый пиковый детектор и компаратор напряжения, а также введены второй пиковый детектор и второй управляемый генератор,...
