H03C — Модуляция

Номер патента: 1355141

Опубликовано: 23.11.1987

Автор: Бохумил

МПК: H03C 1/02

Метки: амплитудно, модулированного, модулятором, передатчика

...4 выходной сигнал коммутатора 6 имеет величину, соответ. ствующую несущей К, и в области уровней О - Р изо всех выходных сигналов3имеет наибольшую величину. При даль 414нейшем повышении уровня модуляции выше Р этот выходной сигнал сменя-. ется большим по величине сигналом с формирователя 3, который соответственно участку характеристики с увеличивает несущую, Вйходной сигнал формирователя 5 при таком динамическом управлении для всех уровней модуляции меньше выходных сигналов дру гих формирователей и соответственно не проходит на выход коммутатора 6. Величина несущей при этом увеличивается вдоль участка динамической характеристики е и далее - на участке с статической характеристики.Если крутое нарастание:уровня модуляции Р...

Номер патента: 1356182

Опубликовано: 30.11.1987

Авторы: Касьян, Романовский

МПК: H03C 1/42

Метки: модулятор, постоянного, усилителя

...и ток преобразуемого входного сигнала Бпротекает по цепи: первыйкомпенсированный ключ 5 - верхняя полуобмотка первичной обмотки 8 выходного трансформатора 7 - общая шина.Преобразуемый сигнал трансформируется во вторичную обмотку 9 выходноготрансформатора 7. Напряжение ограничения перехода база-коллектор первогокомпенсированного ключа 5 являетсязапирающим напряжением для второгокомпенсированного ключа 6,Во втором полупериоде управляющего сигнала Ц др процесс повторяется,только в этом случае открываетсявторой компенсированный ключ 6, иток преобразуемого сигнала протекаетв нижней полуобмотке первичной обмотки 8 выходного трансформатора 7 вобратном направлении. Таким образом,происходит преобразование постоянного напряжения в переменное,...

Номер патента: 1356183

Опубликовано: 30.11.1987

Автор: Волков

МПК: H03C 1/52

Метки: однополосного, сигнала, формирователь

...полуволн в сигналах У(Т) и0 (С), сдвинутых между собой по фазена 90. Это восстановление происходит в моменты времени, определяемыеначалом импульсов Б (1) и П, (с). Вперемножителях 26 и 27 перемножаютсявыходные сигналы коммутаторов 25 и29 с импульсами Уи П, , отстоящими друг от друга на четвертьпериода. Импульсы каждого из коммутаторов 25 и 29 отстоят друг от другана полпериода (фиг,Зи),В начале работы (время от 0 дочетверти периода) выходные сигналыБ и П (С) положительные. Первый ыпульс 11 (С) (пунктирный)положительный, поэтому импульс П (1.)==Б 41 (1) Б(С) 7 О, т. е, положительный,коммутатор 29 не меняет полярностинапряжения на своем выходе Б (С) ипервая полуволна (пунктирная) - положительная. Первый импульс П, (Г)(сплошной) -...

Номер патента: 1356184

Опубликовано: 30.11.1987

Автор: Стуль

МПК: H03C 1/54

Метки: балансный, модулятор

...- производится умножающим ЦАП 4. Подавление несущей частоты определяется аддитивной частотно-зависимой составляющей погрешности умножающего ЦАП 4,т.е, "пролазом" несущей на выход прицифровом коде управления ЦАП 4, состоящем из "О" во всех разрядах.Источник 1 модулирующих сигналовформирует сигнал с верхней частотойР (фиг.2 а), источник 5 модулируемыхсигналов - импульсы с частотой Е(фиг.26). С приходом очередного импульса с выхода счетчика импульсовб АЦП 2 начинает процесс преобразования сигнала источника 1 в цифровойкод. По окончании процесса преобразования на выходе сигнала готовностиинформации АЦП 2 формируется импульсготовности информации (конца преобразования). Этим импульсом информация с выхода АЦП 2 записывается в блок 3 памяти....

Номер патента: 1356185

Опубликовано: 30.11.1987

Авторы: Хазанов, Шабаев

МПК: H03C 3/00

Метки: генератор, колебаний, частотно-модулированных

...зависящей от соотношек КВторое слагаемое описывает отрицательное сопротивление, включенноепараллельно имитируемой индуктивности 25 и Равное К= КК /Кэ,КТаким образом, параллельно конденсатору 10 и .диодам 12 и 13 включены имитируемая индуктивность и имитируемое.отрицательное сопротивление.Конденсатор 10 и имитируемая индуктивность образуют колебательный контур с резонансной частотой ы,- )/ Д,с - (1(Гт я,с)Гк/Й З 5 где С - емкость конденсатора 10,причем с),зависит от соотношения/К.Отрицательное сопротивление компенсирует потери и создает условия 40 для самовоэбуждения, Так как имитируемое сопротивление зависит от Кэ,последнее выбирается таким, чтобыпотери были скомпенсированы толькотогда, когда диоды 12 и 13 открыва ются только при...

Номер патента: 1356186

Опубликовано: 30.11.1987

Авторы: Василенко, Веников, Колесник, Сорокопут

МПК: H03C 3/06

Метки: фазочастотный

...по частоте генератора 8 равна номинальному (начальному) значению ю, На выходе смесителя 10 выделяется колебание с час- тотой ( ю+ щ)+ о= 2 ог+ 4 го равной сумме частот колебаний, поступающих на его входы где- фазовый набег колебания в р резонансном усилителе 11На выходе блока 6 постояннойменной задержки с коэффициентомдачи К и временем задержкиИ 1будет сигнал вреперел"Дг 511 см 4К сов (2 сд, + в,)(7) который подается на первый вход смесителя 9. На выходе смесителя 9 вы- О деляется колебание с частотой(2 ьОГ+ пгО) (сфОГ + цгр )= ОГ е Равнои разности частот колебаний, поступающих на его входы 15 СИЗ СМЗОГ ОГ "31 Ог + пго )зг + ЮруЧсмз 1(8) Условие баланса фаз для автоколебательной системы, образованной вклю 20 ченными в...

Номер патента: 1356187

Опубликовано: 30.11.1987

Авторы: Благов, Кузьменко, Лошаков, Лукьяненко, Фурса

МПК: H03C 7/00

Метки: внутриимпульсной, импульсных, кодово, манипуляцией, сигналов, фазовой, формирователь

...М-кодом (фиг.2). На управляющиевходы формирователя 1 и формирователя 10 поступает короткий импульс, 45запускающий их. Длительность ЛЧМ-колебаний формирователя 1 (фиг.3) идлительность кода фазы, формируемогоформирователем 10, равны между собой.Колебания с выхода формирователя 1поступают на первое плечо У-циркулятора 5, а также на вход фазового дискриминатора 3 непосредственно и через линию 2 задержки, которые образуют частотный дискриминатор.55С третьего плеча 1 - циркулятора 5ЛЧМ-колебания поступают на второйвывод митрона 8, практически без изменения его фазы и амплитуды, т.е,872практически, сигнал, показанный на фиг,3. На выходе фазового дискриминатора 3 формируется пилообразный сигнал, тангенс угла наклона которого...

Номер патента: 1370716

Опубликовано: 30.01.1988

Авторы: Андрюшин, Иванов, Изъюрова, Ожогин, Серов

МПК: H03C 1/06

Метки: амплитудно-модулированных, сигналов, формирователь

...цепь через межэлектродные емкости полевых транзисторов 6 и 7На фиг. 3 показаны пики помехи на выходе ключа 4 (04), пики помехи на выходе ключа 5 Я ) и напряжениена выходе сумматора 2 (соответственно фиг, 2 а,б,в) в случае отсутствия конденсаторов 12 и 13 при нулевом входном сигнале, Они обусловлены проникновением коммутирующего напряжения через паразитные межэлектродные емкостиполевых транзисторов 6 и 7 ключей 4 и 5, Пики помехи на выходе ключа 5 сдвинуты на половину периода коммутирующего напряжения относительно пиков ключа4, так как они управляются противофаэными импульсами, Сложение выходных напряжений ключей 4 и 5 может привести к компенсации пиков помехи, поскольку складываются положительный и отрицательный пики. Однако при...

Номер патента: 1370717

Опубликовано: 30.01.1988

Авторы: Андрущенко, Дубовых, Минц, Сидоренко, Чинков

МПК: H03C 3/00

Метки: сигналов, фазомодулированных, формирователь

...напряжение, Сформированный времяимпульсный сигнал, длительностьимпульсов которого задается стабильными импульсами, поступающими навход преобразователя 7, с его выхода поступает на фильтр 8, на выходекоторого формируется фазомодулированный сигнал,Временное положение формируемыхимпульсов изменяют ло треугольномузакону, показанному на фиг, 3, а навыходе фильтра 8 выделяются гармоники, соответствующие гармоническомузакону фаэовой модуляции,В случае фиксированной частотыперед началом работы по разряднымвходам реверсивного регистра 5 сдвига, на которые поступает сигналы установки индекса модуляции, устанавливаются единичные уровни напряжения,В зависимости от того, н каких разрядах реверсивного регистра 5. сдвигаустановлены единицы, н...

Номер патента: 1370718

Опубликовано: 30.01.1988

Авторы: Горлов, Тулин, Харчев

МПК: H03C 3/02, H03J 3/12

Метки: колебательного, контура, модулятора, настройки, углового

...значение Унастройку колебательного контура путем изменения величины реактивнос тей входящих в него реактивных элементов и устанавливают значение реактивностей таким, при котором амплитуда Пц сигнала несущей частоты модулированных по частоте колебаний частоты настройки имеет минимальную величину, Затем повторно уменьшают амплитуду 0 модулирующеюго сигнала, изменяют величину реактивностей реактивных элементов колебательного контура и этим устанавливают минимально возможную величину амплитуды 0 сигнала несущей частоты модулированных по частоте колебаний частоты настройки. Эту операцию повторяют до получения минимального, но отличного от нулевого значения амплитуды 0 сигнала несущей частоты модулированных по частоте колебаний частоты...

Номер патента: 1378010

Опубликовано: 28.02.1988

Автор: Иванютин

МПК: H03C 1/54

Метки: балансный, двойной, модулятор

...выделены из суммы другихсоставляющих выходного напряжения35соответствующим фильтром, подключенным к нагрузке 2,Нагрузка 2 может быть выполнена ввиде резистора, а также параллельного колебательного контура, имеющегодостаточно низкое резонансное сопротивление.Первый переключатель 15 тока может быть выполнен на двух биполярных 45транзисторах с соединенными эмиттерами, имеющих структуру, аналогичнуюструктуре транзистора 5, Второй переключатель тока содержит транзисторы,структура которых аналогична структуре транзистора 6.Источники 9, 10, 11, 12 стабильного тока поддерживают в транзисторах 7, 5,8, 6 соответственно стабильныв токи покоя, имеющие практическиодинаковые значения, которые для55уменьшения составляющих выходногонапряжения двойного...

Номер патента: 1378011

Опубликовано: 28.02.1988

Автор: Сыч

МПК: H03C 3/00

Метки: преобразования, частоту

...СВЧ и может быть использованр при реализации электрически перестраиваемых генераторов с линейной зависимостью частоты от управляющего5 напряжения,Целью изобретения является повышение линейности преобразования.Способ осуществляют следующим образом.В способе преобразования напряжения в частоту, включающем генерацию двух управляемых по частоте колебаний, имеющих противоположные законы и равные изменения частоты от напряжения и характеризуемых однополярным отклонением законов изменения частоты от линейного закона, смешение этих колебаний и выделение сигнала разностной частоты, дополнительно выделяют сигнал суммарной частоты, производят частотную демодуляцию этого сигнала по уровню полусуммы крайних частот обоих диапазонов перестройки 25 и...

Номер патента: 1378012

Опубликовано: 28.02.1988

Авторы: Бочаров, Казаков, Клыков, Новожилов

МПК: H03C 3/12

Метки: генератор, напряжением, управляемый

...2, один выводкоторой соединен с колебательнымконтуром 1, а другой - с одним изэлектродов полупроводникового диода 3, интегрирующая цепь 5, входкоторой соединен с колебательным контуром 1, а выход - с базой транзистора 4, и высокочастотный дроссель 6,один вывод которого соединен с базойтранзистора 4, а второй вывод является входом управляющего сигнала. 2 ил-35, Рау Ти НИИПИ ГПодписноеного комитета СССРний и открытийшская наб., д. 4/5 по делам13035, Москва,дприятие эмиттер которого соединен с общейшиной, и полупроводниковый диод,о т л и ч а ю щ и й с я тем,что,сцелью расширения рабочего диапазона частот в сторону высоких частот,в него введены интегрирующая цепь,вход которой соединен с ЬС-колебательным контуром, а выход - с...

Номер патента: 1383459

Опубликовано: 23.03.1988

Автор: Фендриков

МПК: H03C 3/00, H03K 7/00

Метки: сдвига, сигнала, частоты

...умножителей 5 и 6. Преобразование ИС в канале, например 2.1, сводится к следующему. С35 помощью манипулятора 7 под действием видеоимпульса на входе 2-4 (ВИ 11, фиг. 5) ИС на входе 2-1 преобразуется в радиоимпульс (РИ) той же длительности и частоты следования, 40 что и видеоимпульс (ВИ 1, фиг. 5). Сформированный РИ поступает на вход 9-1 аналогового регистра 9 сдвига, На выходе манипулятора 8 формируется частотно-манипулированный оигнал45 (например, сигнал ЧИС 1, фиг, 5) путем перемножения выходнйх импульсов умножителей 5 и 6 с соответствующим видеоимпульсом (ВИ 11 либо ВИ 12, на Фиг. 5) и последующего логического суммирования результирующих сигналов. Частотно-манипулированный сигнал (ЧМС 1, фиг, 5) управляет работой регистра 9,...

Номер патента: 1385236

Опубликовано: 30.03.1988

Авторы: Данич, Лукьянец, Сальников, Хахалкин

МПК: H03C 1/52

Метки: однополосных, сигналов, формирователь

...частот не проходит на выходформирователя однополосных сигналов.Если требуется выделить верхнююбоковую полосу частот и подавить нижнюю, то для этого достаточно междувыходом генератора 6 и входом манипулирующего сигнала одного из фазовых 15манипуляторов 1 и 2 включить инвертор11 (фиг. 1).На фиг. За показан спектр сигналана выходе балансного модулятора 3 приотключенном генераторе 6 тактовых импульсов, на фиг. Зб - спектр сигналана выходе балансного модулятора 3 привключенном генераторе 3.Пунктиром показана амплитудно-частотная характеристика полосовогофильтра Е и Е - соответственно ниф н Ьжняя и верхняя боковые частоты,В частном случае выполнения формирователя однополосных сигналов, показанном на фиг. 2, формирование однаполосного сигнала...

Номер патента: 1385237

Опубликовано: 30.03.1988

Автор: Суслонов

МПК: H03C 1/60

Метки: однополосного, сигнала, телевизионного, формирования

...минимальная часть энергии, располагаются теперь около несущей частоты К, поэтому путем фильтрации полосовым фильтром одна (верхняя) боковая полоса частот выделяется практически, без остатка второй (нижней) боковой полосы частот (фиг, 1 г).Устройство, реализующее предложенный способ формирования однополосного телевизионного сигнала, содержит(фиг. 2) источник 1 входного видеосигнала, первый фильтр нижних частот(ФНЧ) 2, генератор тактовых импульсов (ГТИ) 3, первый дискретизатор 4, линию задержки 5, второй дискретиэатор б, вычитатель 7, второй фильтр нижних частот (ФНЧ) 8, балансный модулятор 9, генератор 10 несущей частоты, полосовой фильтр 11.Устройство работает следующим образом.Входной видеосигнал от источника 1 проходит через...

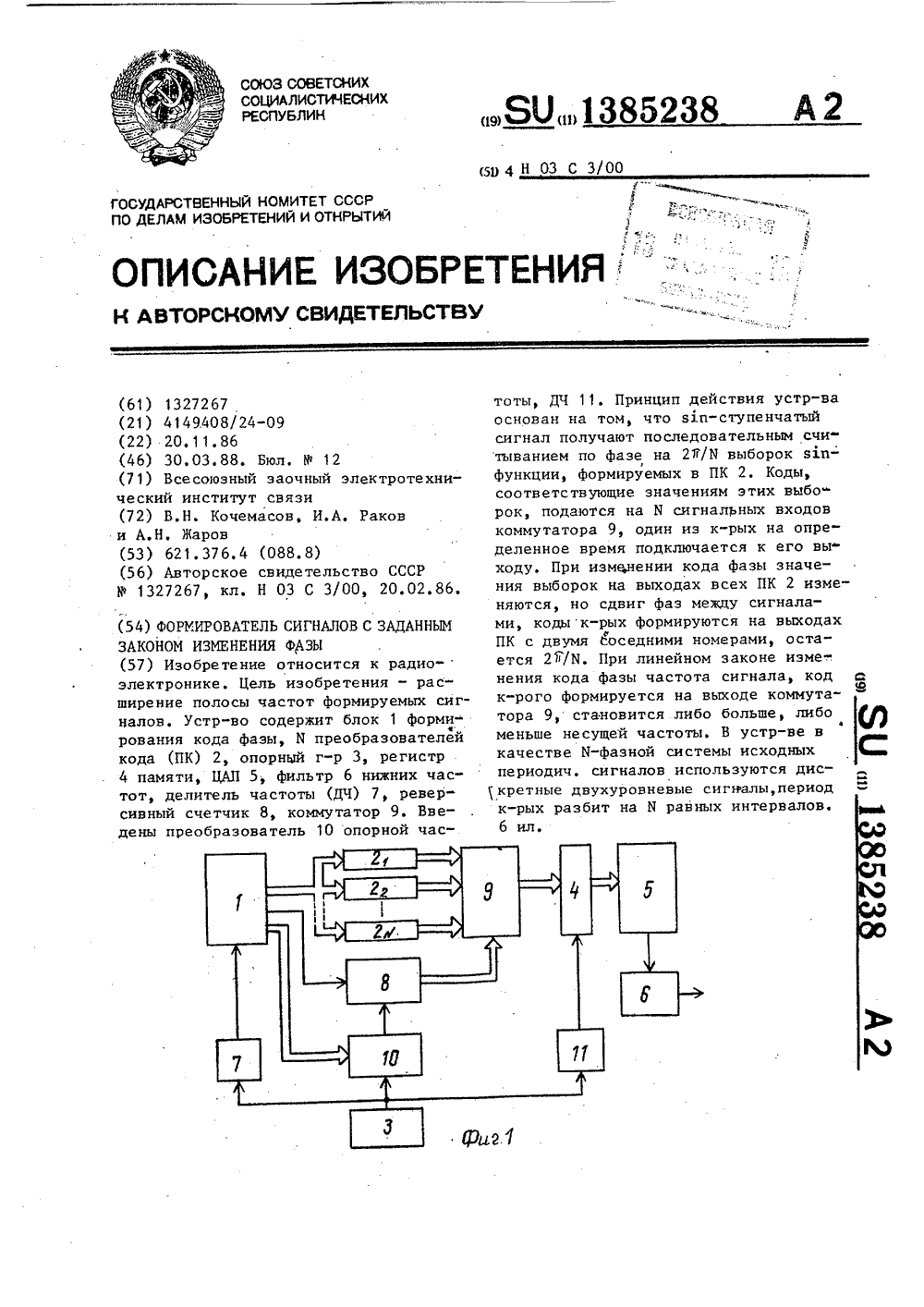

Номер патента: 1385238

Опубликовано: 30.03.1988

Авторы: Жаров, Кочемасов, Раков

МПК: H03C 3/00

Метки: заданным, законом, изменения, сигналов, фазы, формирователь

...разбит на 55И равных интервалов;(тп+п)шойИ - операция суммы помодулю И.В системе сигналов (7) в любоймомент времени отличен от нуля (т.е.равен 1) лишь один из сигналов, чтодает возможность реализовать алгоритм(6), последовательно передавая навыход соответствующие коды И-фаэнойсистемы синусоидальных функций фазы(1) .Предлагаемый формирователь сигналов с заданным законом изменения фазыпозволяет достичь высокой точностивоспроизведения заданного закона из-.менений фазы при одновременном снижении потребляемой мощности и расширении диапазона частот формируемыхсигналов, Это достигается переносомсигнала, сформированного на низкойчастоте, на несущую частоту, что позволяет максимально использовать разрядную сетку блока 1 формирования кода...

Номер патента: 1385239

Опубликовано: 30.03.1988

Авторы: Жаров, Кочемасов, Раков, Ревун, Соболев

МПК: H03C 3/00

Метки: заданным, законом, изменения, сигналов, фазы, формирователь

...14. С выхода каждого из ннх поступает либо прямой, либо инвертированныи код.В первом квадратурном канале сигнал управления инверсией, поступающийс выхода блока 8, является также старшим разрядом кода сигнала и поступаетна вход старшего разряда регистра 4памяти. То же самое происходит и вовтором квадратурном канале (сигнал свыхода блока 8 поступает на входстаршего разряда регистра 15 памяти.В случае, если число преобразова"телей 2, - 2кодов является степеньюдвойки, т.е. Х = 2, р = 2,3,4,блок 8 упрощается: реверсивный счетчик 28 становится двоичным и можнообъединить функции реверсивных счет-чиков 28 и 29 и делителя 30 частоты,как показано на фиг. Зб. В этом случае реверсивный счетчик 28 имеет емкость 2 , а один из входов...

Номер патента: 1385240

Опубликовано: 30.03.1988

Авторы: Ковель, Симонов, Трушляков, Шмалий

МПК: H03B 5/32, H03C 3/04

Метки: кварцевый, модулятор, частотный

...сдвиг между огибающей ПАМ и косинусоидальнойсоставляющей девиации частоты;К- коэффициент преобразованияфильтра 11.Напряжение Нф поступает на пара" фазный усилитель 12, противофазные напряжения с выходов которого подаются через дополнительные резисторы .13 и 14 на катоды первого 15 и второго 16 варикапов, что вызывает изменение их емкостей между базой и эмиттером, а также между эмиттером и коллектором транзистора 1. Экспериментальные исследования показали, что изменение емкостей, включенных между базой и эмиттером, эмиттером и коллектором транзистора 1, приводит к изменению амплитуды выходного сигнала, Увеличение этих емкостей приводит к уменьшению амплитуды выходного сигнала. Напряжение, поступающее с выходов парафазного усилителя 12 на...

Номер патента: 1385241

Опубликовано: 30.03.1988

Авторы: Одобецкий, Осадчук, Яремчук

МПК: H03C 3/12

Метки: гармонических, генератор, колебаний, управляемый

...эмиттерно-базового перехода транзистора 1, его активной и реактивной составляющих и одновременно проводимости фотодиода 2, что приводит к возрастанию реактивной составляющей полного сопротивления, которая имеет индуктивный характер при правильном выборе транзистора 1 (по его граничной частоте усиления), и ученьшение активной за счет шунтирующего эффекта фотодиодной структуры. В результате этого повышается добротность индуктивного элемента. Результатом этих изменений является повышение колебаний синусоидальной формы начальной максимальной частоты в колебательном контуре, затуханию которых препятствует цепь обратной связи: коллектор транзистора 1 - резистор.14 коллекторной цепи - конденсатор 15, и которые поступают на выход...

Номер патента: 1388974

Опубликовано: 15.04.1988

Авторы: Кренев, Соколов, Ярмоленко

МПК: H03C 3/38

Метки: модулятор, фазовый

...разрядах запоминающего блока 18 с 50 теми же порядковыми номерами (фиг.3). В данные ячейки занесены выборки сигналов созйС и з 1 прС на интервале одного периода, Периодическая генерация сигналов созе и э 1.паС на интервале периодов Тди Т 1 приводит к тому, что формируется частота, напРимер, отжатия.Аналогично происходит работа, когда на старших адресных входах запоминающих блоков 17 и 18 установлена1Тогда с помощью счетчика 1 0 опрашив ают ся Г младших р аэ ря дов э апоми нающего блока 1 7 и Р младших раз рядов запоминающего блока 1 8 с по рядковыми номерами ( 2 -2 ) - 2 , В ука,+е е.е занные ячейки запоминающих блоков 17 и 18 занесены выборки сигналов сомС и -зпйС соответственно на интервале одного периода (фиг, 3). Периодическая...

Номер патента: 1394397

Опубликовано: 07.05.1988

Авторы: Алтухов, Лебедев

МПК: H03C 3/12

Метки: генератор, перестройкой, частоты, электронной

...анод-катод равно разности напряжений источника 2и источника 3, то при уменьшении напряжения источника 2 при прохожденииобласти, где напряжение источника 2становится примерно равным опорномуи меньше опорного, происходит,плавное вырождение варикапов 5 и 6 в10проводимость (диоды 5, 6, отпираются)и емкость емкостной ветви, а следовательно, и частота генерации, начинает определяться только параллельносоединенными варикапами первой и вто"рой групп варикапов 7 и 8.Расширение диапазона рабочих частот происходит за счет того, что рабочая точка варикапов 5 и 6 сдвинута по отношению к рабочим точкам параллельно соединенных между собой варикапов йврвой н второй групп варикапов 7 и 8 на величину напряжения источника 3 опорного...

Номер патента: 1396238

Опубликовано: 15.05.1988

Автор: Дубинин

МПК: H03C 1/54

Метки: магнитный, модулятор

...включены последовательновстречно. При этом выходной разностныйсигнал на выходе магнитного модулятораравен нулю. На обмотку 8 управления, расположенную на стержне 6, поступает переменное напряжение частоты 1, меняющееся по амплитуде. Это напряжение создает переменное по амплитуде магнитное поле, которое заставляет удлиняться на разную величину стержень 6 из магнитострикционного материала. Поскольку стержень 6 обоими концами жестко соединен с кольцевым магнитным сердечником 1, то механические синусоидальные колебания стержня 6 передаются с его концов на кольцевой магнитный сердечник 1 который, под действием этого растягивается. Под действием переменной силы растяжения в кольцевом магнитном сердечнике 1 возникают переменные механические...

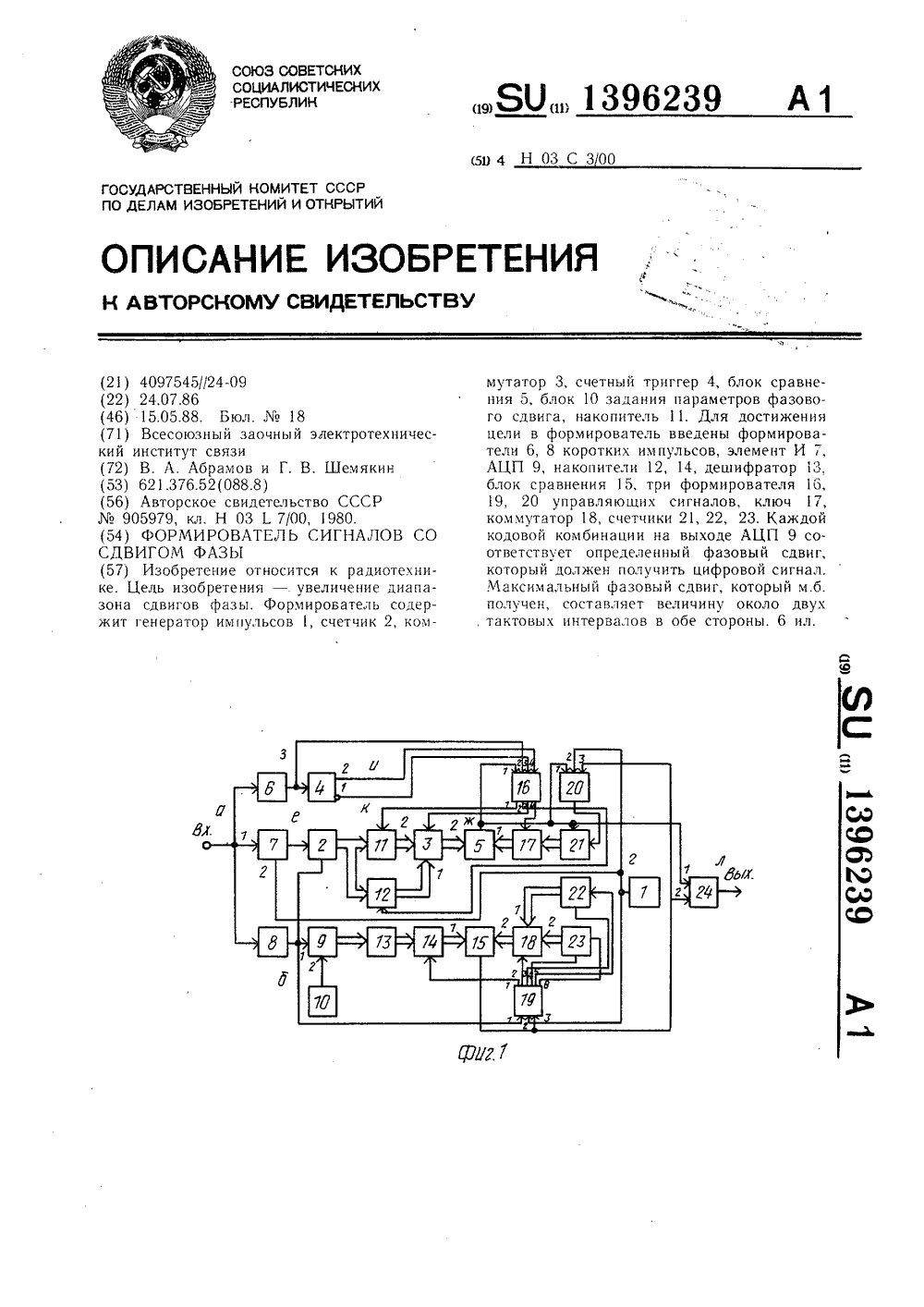

Номер патента: 1396239

Опубликовано: 15.05.1988

Авторы: Абрамов, Шемякин

МПК: H03C 3/00

Метки: сдвигом, сигналов, фазы, формирователь

...1 импульсов. Начинается формирование спада второго информационного импульса. Приэтом рассмотрен случай, когда время задержки информационного импульса больше его длительности, т.е. сигнал на третьем входе формирователя 20 появляется позже, чем сигналы на втором, третьем и четвертом входах формирователя 16. Тогда кодовые комбинации с выхода счетчика 21 поступают через ключ 17 на вход блока 5 сравнения, в то время как на первом входе формирователя 16 уже присутствует кодовая комбинация, соответствующая длительности входного информационного импульса. 1 О 15 Возможен случай, когда время задержки информационного импульса меньше его длительности, т,е. сигнал на третьем входе формирователя 20 появляется раньше, чем сигналы на втором,...

Номер патента: 1396240

Опубликовано: 15.05.1988

Авторы: Гомозов, Ульянов

МПК: H01P 1/18, H03C 7/02

Метки: манипулятор, свч-фазовый

...изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1Изобретение относится к радиотехнике и может быть использовано в различной приемопередающей аппаратуре.Цель изобретения - повышение точности при увеличении выходной мощности.На чертеже представлен СВЧ-фазовый манипулятор. Манипулятор содержит входной делитель, в качестве которого использован прибор 1 магнетронного типа с двумя выходами 2 и 3, один из которых связан с четным резонатором, а другой - с нечетным. К выходам 2 и 3 подключены первый 4 и второй 5 каналы равной электрической длины, в которые включены коммутаторы 6 и 7 соответственно. Каналы 4 и 5 подключены через сумматор 8 к общей...

Номер патента: 1415413

Опубликовано: 07.08.1988

Авторы: Зелькин, Семин

МПК: H03C 3/02

Метки: манипулятор, частотный

...песущ й члстотой Г, поступающей ил л 1 угой вход преобразователя9 члс-; ть:.50 э 141541Одновременно коммутатор 4 воздей .ствием управляющего сигнала, соответствующего "1", закрыт для прохождения сигнала Го непосредственно на5вход блока 5 . В результате с выходапреобразователя 9 частоты снимаетсясигнал 1 фй +дГ, который поступает наовход преобразователя 10 частоть 1, надругой вход которого поступает сигнал 10частоты Г,.В результате преобразования свыхода преобразователя 9 частоты снимается разностный сигнал 1 +дГ(Г ++Г +дГ-Г )=Г +ЬГ, который в дальнейшем поступает на блок 5 2 формированиячастотного сдвига, где также в случаеподачи соответствующего "1" управляющего сигнала на коммутатор 4 , взаимодействует с сигналом Г +2 д 1, 20В...

Номер патента: 1417186

Опубликовано: 15.08.1988

Автор: Усачев

МПК: H03C 3/10, H03L 7/16

Метки: синтезатор, усачева, цифровой, частот

...20 задержки поступает на К-вход КЯ-триггера 18, переводя его в состояние лог "0", и тем самым запрещает прохождение последующих импульсов с выхода второго ДПКД 13 на вход фа зового детектора 9. После этого второй ДПКД 13 начинает новый цикл счета импульсов, но не успевает его завершить, так как опорный импульс с первого выхода второго ДФКД 8 сбрасывает второй ДПКД 13 в начальное состояние и оба делителя опять начинают счет одновременно. КЯ-триггер 18 этим же опорным импульсом устанавливается в начальное состояние и все7 повторяется сначала, Задержка импульса по К-входу КЯ-триггера 18 необходима, чтобы Кя-триггер сработал после того, как импульс с выхода второго ДПКД 13 пройдет через элемент И 19. Если до прихода следующего опорного...

Номер патента: 1420642

Опубликовано: 30.08.1988

Автор: Волков

МПК: H03C 1/52

Метки: однополосного, сигнала, формирователь

...выходе сумматора 3 образуется колебание, Ч ) = Ц) + + 1-1 уо ) 1-1(-19 сов (м ( ) + К - 0,5 Б ) .3, сов (цА + р(1) + КЧ 2 Х) сов Х Х (со 1+ 45), представляющее собой сумму верхней боковой полосы (ш +др/й), нижней боковой полосы (ы - ду(д 1) и колебание несущей частоты в, которые поступают на один вход сумматора 1 через регулятор 14 уровня и линию 12 задержки. На выходе сумматора 16 образуется колебание 1-16 ) 1-(10 ) 1-у )(1) 1-1 СОВ (Ж 1+ + у ) + К 0,5. (1)1, сов (м 1 - Ч(1) ) -- К 12 сов (и 1 - 45), представляющее собой сумму верхней боковой полосы, нижней боковой полосы и несущей. Колебательные контуры, имеющиеся на выходе сумматоров 13, 16, устраняют гармоники остатков колебания несущей частоты и боковых. Колебание( (т) поступает на...

Номер патента: 1424110

Опубликовано: 15.09.1988

Авторы: Колесник, Сорокопут

МПК: H03C 3/06

Метки: фазочастотный

...выполнении условий Г(алацса Фаз и амплитуд л автоколебательцой систем, образованной соедицецныю л кольцо широкополосным усилителем 9 и ЧОС, возц 1 кцт колебания с чэстото 1 (5, зависящей от разности Фаз кале баний, поступающих на первый вход смесителя 4 и второй вход смесителя 5.Частота генерации п 1, будет связана с величиной сдвига Фаэ (. вцосимего фазовым модулятором 2 следующимобразом:(+ 11 (1-21 с)Ы Г 11ч + (3лгде 1, - время задержки сигнала вфильтре, входящем л состав смесителя 7с - время задержки сигнала влинии задержки 8;1 с = ф 01 п.При этом ши окополосный усилитель 9 для автоколебательцого кольца является инвертирующим усилителем,При соответствующем выборе величины коэффициента усиления 1 цироког(олосного усилителя 9 так,...

Номер патента: 1424111

Опубликовано: 15.09.1988

Авторы: Бабошин, Полозов, Токарев

МПК: H03C 3/08

Метки: линейной, модуляцией, сигналов, формирователь, частотной

...характеристики производится автоматически: на дополнительном управляющем входе чаг " тотно-модулированного гелер ."горл 3 сигнал, поступающий с сумматора 8, складывается из двух составляющихпервая составляющая представляе;. собой обычный сигнал ИФД 6, рторая это сигнал, который в инверсном виде повторяет форму модуляционной характеристик частотно-модулированного генератора 3, Этот сигнал формирует из сигнала ИФД 6 путем прохождения его через ФНЧ 1 О с последующим усилением и инвертированием в инвертирующем усилителе 11.Частотная характеристи;,а ФНЧ 10 должна быть сформирована таким образом, чтобы подавить частоты сигнала регулирования, соответ,"тв ющие обла ти средних частот логарлф лчск:й амплитудно-частотной характеристики систем в...
