H03C — Модуляция
Устройство регулирования уровня сигналов
Номер патента: 1140222
Опубликовано: 15.02.1985
МПК: H03C 1/04
...усилителе 8, амплитудныймодулятор, выполненный на импульсном усилителе 9, демодулятор 10, источник 11 управляющих сигналов,две цепи, первая из которых содержит первый 12 и второй 13 операционные усилители, а вторая - первый 14и второй 15 операционные усилители.Устройство работает следующимобразом.На выходе, импульсного усилителя 5 формируется последовательностьимпульсов, ширина которых зависитот модулирующих сигналов на входе,Амплитуда этих импульсов определяется разностью потенциалов междувыходами операционных усилителей13 и 15. Полученные импульсы окончательно формируются в импульсном усилителе 9, где их амплитуда определяется разностью потенциалов между выходами операционных усилителей 12и 14,На выходе демодулятора 10 выделяется...
Фазовый модулятор
Номер патента: 1140223
Опубликовано: 15.02.1985
Авторы: Мошнина, Попов, Ромашов
МПК: H03C 3/38
...глубины ПАИ 50 Цель изобретения - уменьшение паразитной амплитудной модуляции выходного сигнала.Поставленная цель достигается тем, что в Фазовом модуляторе, содержащем последовательно соединенные истоЧник модулируемых сигналбв, первый фазовращатель, первый амплитудный модулятор и первый сумматор, последовательно соединенные источник модулигрующих сигналов и второй фазовращатель, а также второй амплитудный модулятор,один вход которого соединен с выходом источника модулируемых сигналов, а выход подключен к второ- му входу первого сумматора, между выходом первого сумматора и вторым входом первого амплитудного модулятора введены последовательно соединенные амплитудный детектор, усилитель и второй сумматор, между выходом усилителя и вторым...
Фазовый модулятор
Номер патента: 1141557
Опубликовано: 23.02.1985
МПК: H03C 3/22
...нелинейностью модуляционнойхарактеристики вследствие того, чтоона обусловлена в большей степени40нелинейной зависимостью емкостиварикапа от моцулирующего сигнала.При этом в состав нелинейных искажений закона модуляции существенныйвклад вносят четные гармоники, наличие которых связано именно с этойзависимостью,Цель изобретения - повышение линейности модуляционной характеристики.,Фильтра, а один перестраиваемый избирательный фильтр выполнен полосовым другой перестраиваемый избирательный фильтр выполнен режекторным, а варикапы режекторного и полосового Фильтров имеют противоположный закон изменения емкости в зависимости отмодулирующего сигнала,На чертеже представлена структурная электрическая схема предложенного фазового...
Амплитудный модулятор свч
Номер патента: 1142880
Опубликовано: 28.02.1985
Метки: амплитудный, модулятор, свч
...7 линии передачи и доходят до отражателя 8 луча. Так как обе поверхности отражателя 8 луча выполнены отражающими, то эти части колебаний отражаются от отражателя 8 луча, по отрезку 7 линии передачи возвращаются к смежным выходным плечам 4 и 5, и суммируются в выходном плече 3 четырехплечего разветвления 1 линии передачи. При отсутствии управляющего сигнала на выходе генератора 10 управляющих сигналов управляющее устройство 9 выставляет отражатель 8 луча в такой плоскости поперечного сечения отрезка 7 линии передачи, что отраженные от отражателя 8 луча две части входного колебания в выходном плече 3 оказываются в противофазе, что исключает выход входных колебаний в выходное плечо 3. При подаче управляющего сигнала на управляющее...
Частотный манипулятор
Номер патента: 1145452
Опубликовано: 15.03.1985
Автор: Брюханов
МПК: H03C 3/00, H04L 27/12
Метки: манипулятор, частотный
...которого являются объединенные выходы первого и второго балаисных амплитудных модуляторов.Кроме того формирователь последо вательности импульсов содержит генераторы прямоугольных импульсов, весовой сумматор и элемент ИЛИ, выход которого чер з последовательно соединенные генераторы прямоугольных импульсов подключен к одному входувесового сумматора, другие входы которого соединены с выходами соответствующих генераторов прямоугольныхимпульсов, причем входы элементаИЛИ являются первым и вторым входамиформирователя последовательности импульсов, первыми выходами которогоявляются выходы генераторов прямоугольных импульсов, а выход весового/сумматора является вторым выходомформирователя последовательности импульсов.На фиг. 1...

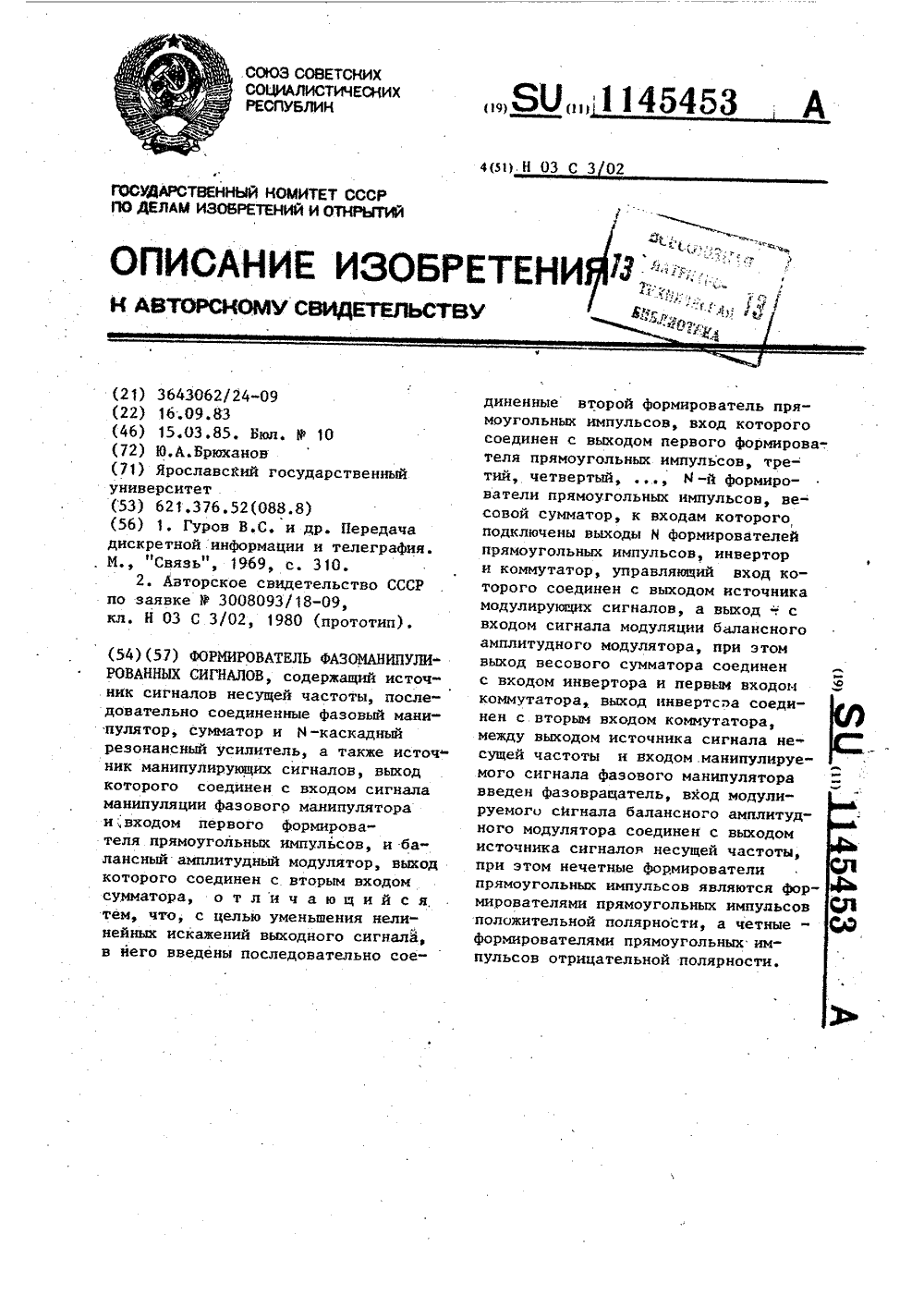

Формирователь фазоманипулированных сигналов
Номер патента: 1145453
Опубликовано: 15.03.1985
Автор: Брюханов
МПК: H03C 3/02
Метки: сигналов, фазоманипулированных, формирователь
...импульсов, весовойсумматор, к входам которого подключены выходы М формирователей прямоугольных импульсов, инвертор и коммутатор, управляющий вход которогосоединен с выходом источника модулирующих сигналов, а выход - с входомсигнала модуляции балансного амплитудного модулятора, при этом выходвесового сумматора соединен с входоминвертора и первым входом коммута"тора, выход инвертора соединен с вторым входом коммутатора, между выходом источника сигнала несущей частоты и входом манипулируемого сигнала фазового манипулятора введен фазовращатель, вход модулируемогосигнала балансного амплитудного модулятора соединен с выходом иеточника сигналов несущей частоты, при этом нечетные Формирователи прямо- )гольных импульсов являются...
Формирователь амплитудно-модулированных сигналов с подавлением несущей
Номер патента: 1146785
Опубликовано: 23.03.1985
Автор: Гилев
МПК: H03C 1/54
Метки: амплитудно-модулированных, несущей, подавлением, сигналов, формирователь
...а вход сигнала модуляции первого балансного амплитудного модулятора соединен с выходом источника модулирующих сигналов непосредственно, 5 1 О Формирователь амплитудно-модулированных сигналов с подавлением несущей работает следующим образом.Напряжение несущей частоты от источника 2 модулируемого сигнала (фиг. 2 а) модулируется в первом балансном амплитудном модуляторе 3 низкочастотным модулирующим сигналом, поступающим с выхода источника 1 модулирующих сигналов. При отрицательной полуволне модулирующего напряжения (фиг, 2 б) отпираются диоды в продольных ветвях балансного амплитудного модулятора 3, и фаза несущей передается без изменений. Положительная полуволна отпирает диоды в скрещенных ветвях и фаза несущей передается с переворотом...

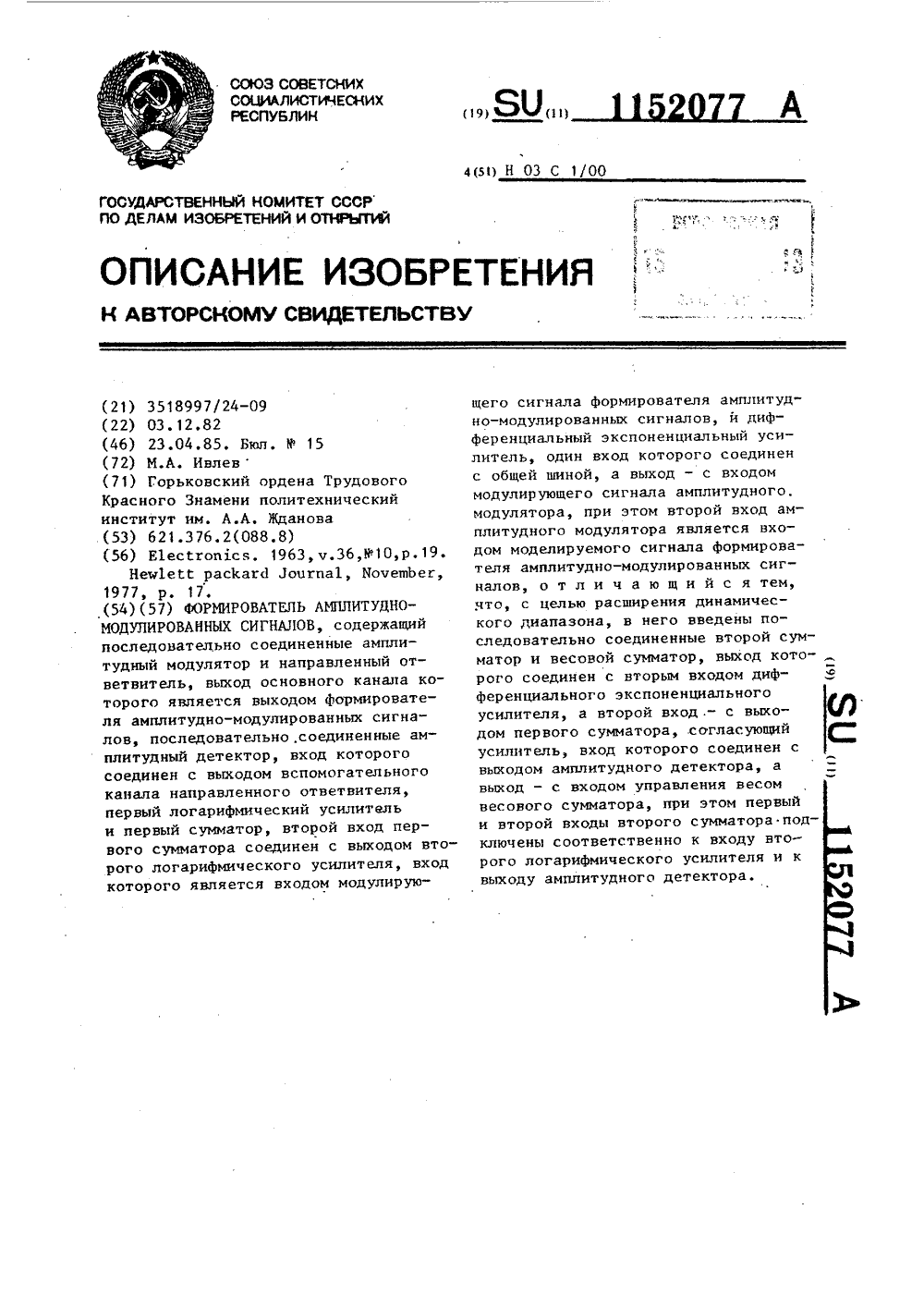

Формирователь амплитудно-модулированных сигналов
Номер патента: 1152077
Опубликовано: 23.04.1985
Автор: Ивлев
МПК: H03C 1/00
Метки: амплитудно-модулированных, сигналов, формирователь
...сигналов содержит амплитудный модулятор 1, направленныйответвитель 2, амплитудный детектор Э, 15первый логарифмический усилитель 4,первый сумматор 5, второй логарифмический усилитель 6, второй 7 и весовой 8 сумматоры, согласующий усилитель 9, дифференциальный экспонен Оциальный усилитель 10,Формирователь амплитудно-модулированных сигналов работает следующимобразом.В предлагаемом формирователе выделение сигнала ошибки при автоматическом регулировании амплитуды выходного сигнала осуществляется двумя каналами.При малых уровнях СВЧ сигнала, приЗОкоторых характеристика амплитудногодетектора 3 квадратична весовой сумматор 8 пропускает на вход дифференциального экспоненциального усилителя10 только сигнал от первого...
Амплитудный модулятор
Номер патента: 1156237
Опубликовано: 15.05.1985
Авторы: Приходовский, Рыбин, Фридман
МПК: H03C 1/06
Метки: амплитудный, модулятор
...источника постоянного напряженияа коллектор токостабилизирующего транзистора подключен к точке соединения эмиттеров первого и второго транзисторов, операционный усилитель и второй источник постоянного напряжения, при этом второй вывод второго резистора является выходом амплитудного модулятора,отличающийся тем,что,сце.лью повышения линейности модуляционнойхарактеристики прн расширения полосы рабочих частот, в него введен четвертый резис.тор, один вывод которого является входом .модулирующего сигнала амплитудного модулятора, а второй вывод соединен с неинверти"руюшим входом операционного усилителяи вторым выводом первого резистора, между выходом операционного усилителя и обшей шиной введен первый делительнапряжения, отвод которого соединен...
Генератор квазигармонических колебаний
Номер патента: 1160521
Опубликовано: 07.06.1985
Авторы: Биберман, Петров, Черных, Чефранов
Метки: генератор, квазигармонических, колебаний
...к точке соединения первого полупровод. никового диода с конденсатором и к точке соединения второго полупроводникового диода с катушкой индуктивиости, при этом другой вывод ка, тушки индуктивности подключен к На фнг. 1 представлена электрическая схема предложенного генератора квазигармонических колебаний; на фиг. 2 в . вольтамперная характеристика двухбазового диода и зависимость его дифференциального сопНаиболее близким к предложенному является генератор квазкгармонических колебаний, содержащий туннельный диод, параллельно которому вклю- М чена цепь, состоящая из последовательно соединенных конденсатора и первого полупроводникового диода, последовательно соединенные катушку индуктивности и второй полупро- р водниковый диод,...
Свч-модулятор
Номер патента: 1160524
Опубликовано: 07.06.1985
Автор: Воронин
МПК: H03C 7/02
Метки: свч-модулятор
...к второму источнику управляющего напряжения, и третий источник управляющего напряжения, дополнительно введены третий ферритовый циркулятор, второй и третий короткозамкнутые четвертьволновые отрезки линий передачи с включенными в них Р 1 и -диодами, четвертый источник управляющего напряжения, при этом первый и второй ферритовые циркуляторы выполнены четырехплечими и первое плечо первого ферритового циркулятора по направлению циркуляции является первым входом СВЧ-модулятора, к его второму плечу подключен первый короткозамкнутый четвертьволновый отрезок линии передачи, а его четвертое плечо является выходом СВЧ-модулятора, первое плечо второго ферритового циркулятора по направлению циркуляции является вторым входом СВЧ-модулятора, к...
Однополосный модулятор свч
Номер патента: 1160525
Опубликовано: 07.06.1985
Авторы: Воробьевский, Гвоздев, Литвиненко, Шепетина
МПК: H03C 7/02
Метки: модулятор, однополосный, свч
...в 5. аппаратуре связи, телевидения, изме рительной техники.Целью изобретения является расширение полосы рабочих частот и увеличение динамического диапазона, 16На фиг. 1 изображен однополосный модулятор СВЧ, общий вид, диэлектрик условно показан прозрачным); на фиг. 2 - то же, поперечное сечение в корпусе; на фиг. 3 - вид А на 15 фиг. 2; на фиг, 4 - вид Б на фиг. 2,Однополосный модулятор СВЧ содер-,жит первую и вторую диэлектрическиеподложки 1 и 2, на первую и вторую 20стороны которых нанесен соответственно слой 3 металлизации и дополнительный слой 4 металлизации, первыйи второй кольцевые отрезки щелевьилиний 5 и 6, третий отрезок щелевойлинии 7, четвертый и пятый кольцевые отрезки щелевьи линий 8 и 9,шестой отрезок щелевой...
Частотный модулятор
Номер патента: 1162015
Опубликовано: 15.06.1985
Авторы: Волков, Иткин, Канышев, Михеева, Широков
МПК: H03C 3/30
...в нем анодной нагрузкой электронной лампы является дроссель ограничивающий диапазон модуляции ускоряющего напряжения пилообразным напряжением, т. е. 45 данный частотный модулятор имеет огра" ниченный рабочий диапазон частот.Цель изобретения - расширение рабочего диапазона частот.Для достижения поставленной цели 50 в частотном модуляторе, содержащем лампу бегущей волны, в которой замедляющая система и коллектор соединены с корпусом, трехэлектродную электронную лампу, между управляю щей сеткой и катодом которой включен источник управляемого по частоте пилообразного напряжения, а также источник постоянного напряжения, приэтом корпус лампы бегущей волны соединен с общей шиной, анод трехэлектродной электронной лампы подключенк катоду лампы...
Частотный модулятор
Номер патента: 1166267
Опубликовано: 07.07.1985
МПК: H03C 3/00
...генератора 13 поступает также входной модулирующийсигнал. АЦП 4 обрабатывает входной модулирующий сигнал, предварительноограниченный по спектру блоком 9коРРекЦии АЧХ, Цифровой сигнал, образованный в АЦП 4, записывается втактируемый регистр З.памяти, откудачерез сумматор 7 поступает на управляющий вход ЛПКД 6. На сумматор 7также поступает код, соответствующий несущей частоте, от задатчика 8кода, в котором закодирована несущая частота,Выходным сигналом частотного модулятора является сигнал с выходауправляемого генератора 13, прошедший через второй делитель 11 частотыи Фильтр 14. В отсутствие модулирующего сигнала на входе частотного модулятора в регистре 3 памяти хранится код, соответствующий входномунапряжению 08 =О.В задатчике 8...
Формирователь фазомодулированных сигналов
Номер патента: 1166268
Опубликовано: 07.07.1985
МПК: H03C 3/00
Метки: сигналов, фазомодулированных, формирователь
...первый смеситель 2, Фазовращатель 3, второй смеситель 4, управляемый по частоте генератор 5 модулирующих сигналов, фильтр 6 нижних частот.Модулируемый сигнал постоянной. частоты с выхода генератора 1 поступает на первый вход смесителя 2. С выхода управляемого по частоте генератора 5 на вторые входы смесителей 2 и 4 поступает модулирующий сигнал в виде модулированного по частоте напряжения. 3 ОВ смесителе 2 формируется модулированный по частоте сигнал суммарной частоты и с его выхода поступает на вход фаэовращателя 3, который выполнен в виде кварцевого полосового З 5 Фильтра. В случае, когда частота поступающего на фазовращатель сигнала равна средней частоте его полосы пронускания, сигнал проходит через фаэовращатель 3 беэ сдвига Фазы....
Преобразователь частоты
Номер патента: 1166269
Опубликовано: 07.07.1985
Авторы: Богданович, Глобус, Исакович
Метки: частоты
...выходе преобраэователя частоты выделяется сигнал преобразованной частоты. Подбором резисторов 2,5 и 9 может бытьосуществлена компенсация сигнала,Динамический диапазон известного 5 Оустройства определяется запирающимэлектронный ключ напряжением гетеродина где Ц - верхняя граница динамичесзкого диапазона;Пг - амплитуда гетеродина; П 1 - напряжение насыщения перека зрхода коллектор-база транзистора.В предлагаемом преобразователе частоты к нелинейному элементу - мос" товому диодному ключу с обеих сторон подводится одинаковое напряжение сигнала. Так, когда открыт мостовой диодный ключ 7 и закрыт мостовой диодный ключ 8, то к последнему подводится как напряжение сигнала от источника 3 через открытый мостовой диодный ключ 7, так и точно так же...
Устройство управления модулирующим диодом
Номер патента: 1169134
Опубликовано: 23.07.1985
МПК: H03C 3/02
Метки: диодом, модулирующим
...13, включающаяв себя емкость элементов и монтажа, заряжена до этого напряжения.1При поступлении на вход устрой ства положительного перепада отрицательным перепадом с инвертирующего выхода элемента ИЛИ-НЕ 10, поступающим через дополнительный дифференцирующий каскад 8 на вход до полнительного каскада 7 с низким выходным сопротивлением, транзистор 14 дополнительного каскада 7 отпирается и сигнал поступает на управляющий вход первого источника 1 постоян.55 ного тока. Ток, поступающий с него на вход переключателя 6, определяется параллельно включенными резис-торами 15 и 16 соответственно первого источника 1 постоянного тока идополнительного каскада 7 с низкимвыходным сопротивлением. Формирователь 9 парафазного напряженияустанавливается...
Кварцевый частотный модулятор
Номер патента: 1169135
Опубликовано: 23.07.1985
Метки: кварцевый, модулятор, частотный
...2,магнитострикционные стержни 3,держатель 4, обмотки 5 подмагничивания, автогенератор 6, фильтр 7 20нижних частот, амплитудный детектор 8, усилитель 9, варикап 10.Кварцевый частотный модулятор ра"ботает следующим образом.Напряжение УИ,Я ) модулирующего 25сигнала, поступая на вход управления частотой автогенератора 6, осуществляет модуляцию частоты путемвоздействия, например, на варикап10 колебательной системы автогенератора 6, При подаче напряженияБ(С, Я ) через усилитель 9 на обмотки 5 подмагничивания в переменноммагнитном поле обмоток 5 в силупроявления магнитострикционногоэффекта происходит измененче длинмагнитострикционных стержней 3, врезультате на пьезокварцевую пластину 1 передаются сжимающе-растягивающие усилия, что приводит...
Модулятор электромагнитных волн
Номер патента: 1169136
Опубликовано: 23.07.1985
Авторы: Веселов, Гуляев, Зборовский, Красников
МПК: H03C 3/16
Метки: волн, модулятор, электромагнитных
...установлена дополнительная пластина, которая выполнена изпьезоэлектрика и имеет равные с диэлектрической пластиной ширину итолщину, а электроакустический преобразователь размещен на дополнительной пластине с той же стороны, что и полупроводниковая пленка.1169136 Составитель В. ЩегловРедактор А. Сабо Техред Ж,Кастелевич Корректор Е. Сирохман Подписное Заказ 4627/52 Тираж 872ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 В 1Изобретение относится к технике СВЧ и может быть использовано в радиотехнических системах различного назначения.Цель изобретения - уменьшение начальных потерь.На чертеже представлен модулятор...
Балансный модулятор
Номер патента: 1170579
Опубликовано: 30.07.1985
МПК: H03C 1/54
...его работы.Балансный модулярр содержит вход.ной низкочастотный трансформатор 1,первый выпрямитель 2, усилитель-огра.ничитель 3, второй выпрямитель 4,первый и второй ключи 5 и 6, первый а 0элемент И-НЕ 7, третий элемент И-НЕ8, второй инвертирующий каскад 9,первый, второй и третий триггеры10-12, второй элемент И-НЕ 13, первый инвертирующий,каскад 14,двухтактный инвертор 15, фильтр 16, первую,вторую и третью вторичные обмотки17-19 входного низкочастотного трансформатора 1,Балансный модулятор работаетследующим образом.На входной низкочастотный трансформатор 1 поступает синусоидальныймодулирующий сигнал низкой частоты.(фиг. 2 б,в).,Эти напряжения подводятся к входампервого и второго ключей 5 и б,выходы которых объединены. На управлякицие...
Амплитудный модулятор
Номер патента: 1171962
Опубликовано: 07.08.1985
МПК: H03C 1/54
Метки: амплитудный, модулятор
...следующимобразом.При поступлении на амплитудный модулятор модулируемого сигнала .20 (который в общем случае может быть постоянным или переменным, сигналом прямоугольной, трапецеидальной или синусоидальной формы) и при отсутствии модулирующего сигнала (при по, ложении переключателей, показанном на чертеже) модулируемый сигнал, пройдя резисторы 2 и 3, дифференциальный усилитель 6 и переключатель 10 поступает на выход амплитуд ного модулятора без инверсии знака. Выходной сигнал дифференциальногоусилителя 6 через замкнутый контакт переключателя 11 поступает также нанеинвертирующий вход дифференциального усилителя 5. Так как выход дифференциального усилителя 5 соединен с его инвертирующим входом через замкнутый контакт переключателя 9, то его...
Частотный модулятор
Номер патента: 1171963
Опубликовано: 07.08.1985
МПК: H03C 3/00
...фиг. 1 представлена структурная электрически". схема предложенно го частотного модулятора," на фиг. 2 - временные диаграммы его работы.Частотный модулятор содержит первый и второй операционные усилители 1 и 2, шестой, второй, пятый, первый,5 третий и четвертый резисторы 3-8, второй и первый ключи 9 и 10, второй и первый конденсаторы 11 и 12, источник 13 положительного постоянного напряжения, источник 14 орицательно го постоянного напряжения, диод 15 и двухполярный стабилитрон 16.Модулятор работает следующим образом.При положительном напряжении на 5 выходе операционного усилителя 2 в интервале времени й-С (фиг. 2 Б) на выходе формирователя импульсов, образованного диодом 15 и резистором 3, формируется положительный импульс,ЗО который...
Формирователь амплитудно-модулированных сигналов
Номер патента: 1185564
Опубликовано: 15.10.1985
Авторы: Богданович, Коваленко, Лучина, Старченко
МПК: H03C 1/02
Метки: амплитудно-модулированных, сигналов, формирователь
...сигналов содержит датчик 1 частот, сумматор 2, первый 3 и второй 4 генераторы боковой частоты, 15 ,первый 5 и второй 6 смеситель, фаэовращатель 7, фазовый детектор 8.формирователь амплитудно-модулированных сигналов работает следующим образом. 20Пусть генератор 3 боковой частоты настроен на частоту выше частоты несущей АМ-сигнала, т.е. на (Я ф О ), а генератор 4 боковой частоты настроен на частоту ниже частоты не сущей, т.е. на (СЗ - й ), где Юнесущая частота, Я - частота модулирующего сигнала (частота огибающей АМ-сигнала). Смеситель 5 выделяет на выходе сумму частот несущей И , ЗО поступающей с датчика 1 частот, и генератора 3 боковой частоты, т.е. Я, = 2 ы + Р а смеситель 6 выделяет разность утроенной частоты...
Фазовый модулятор
Номер патента: 1188848
Опубликовано: 30.10.1985
МПК: H03C 3/00
...по уровню модулирующее напряжение (Фиг,26)с выхода квантователя 5 поступаетна первый вход аналогового вычитателя 3, на второй вход которого подается модулирующее напряжение. Навыходе вычитателя 3 Аормируется разностный сигнал или сигнал ошибкиквантования (Фиг. 2 в), который далее поступает на управляемый входнойаналоговый фазовращатель 1 и модулирует Ааэу несущего колебания в/пределах О- - рад, где Я - целоейчисло а - =- дискрет по фазе,9соответствующий рабочему растворумодуляционной характеристики управляемого входного аналогового Фазо(вращателя 1.Управляемый входной аналоговыйфазовращатель 1 представляет собойпростецкую фаэосдвигающую цепь, например одиночный колебательный контур или ДС -цепь, а управляемыйвьвсадной...
Балансный модулятор
Номер патента: 1190461
Опубликовано: 07.11.1985
...Входы модулирующих сигналов фазовых манипуляторов 3, Зг Зявляются поразрялными входами модулирующего сигнала, прслстзвленного в параллельном двоичном коде. С увеличением числа разрядов управляющего кода дискрет рабочей характеристики уменьшается, а характеристика приближается к линейной.При поступлении с первого выхода делителя мощности на два 1, манипулируемого сигнала мощностью И ф на фазовый манипулятор 31 и поступлении на вход манипулирующего сигнала фазового манипулятора 3; управляющего кода В с первого 1 О, выхода источника 5 управляющих кодов, модулируемый сигнал получает приращение по фазе ехрВ ю) и поступает на первый вход сумматора 41 мощности, выполненного в виде, например, полоскового кольцевого делителя мощности,...

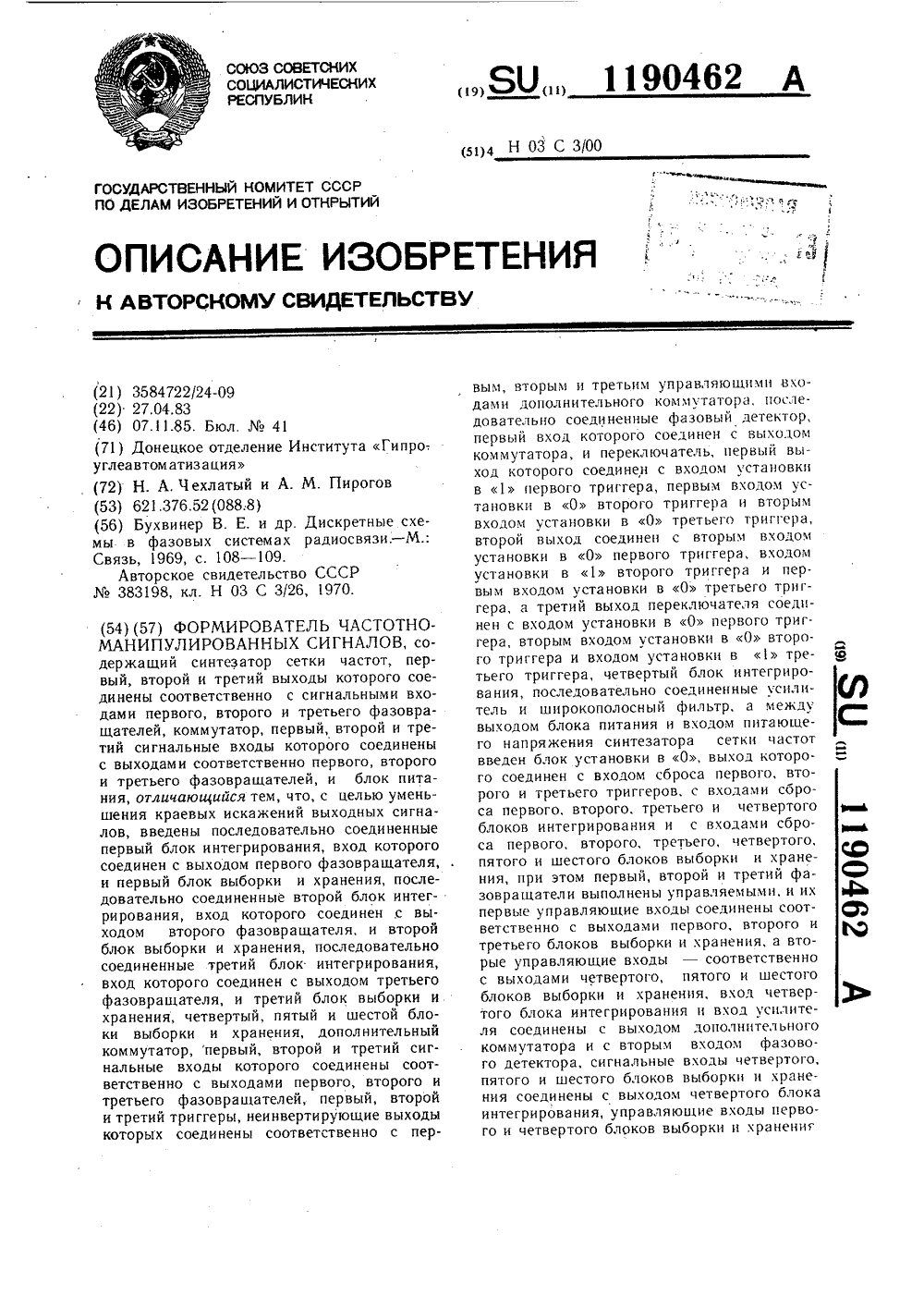

Формирователь частотно-манипулированных сигналов
Номер патента: 1190462
Опубликовано: 07.11.1985
МПК: H03C 3/00
Метки: сигналов, формирователь, частотно-манипулированных
...и хранения, например, блоки 14 и 17 выборки и хранения находятся в режиме хранения, а остальные блоки выборки и хранения 13 и 16, 12 и 15 - в ждущем режиме.При поступлении манипулирующего сигнала на управляющие входы блоков 12 и 15 выборки и хранения на первый сигнальныйы й вход перекл юч ател я 18 и первый управляющий вход коммутатора 7, последний открывается и высокочастотный сигнал ( - Р) поступает на первый вход фазового детектора 20, на второй вход которого поступает высокочастотный сигнал предыдущей посылки. Передним фронтом манипулирующего сигнала блоки 12 и 15 выборки и хранения производят выборку сигнала, поступающего с блоков 8 и 19 интегрирования. Сигнал с выхода блока 2 выборки и хранения поступает на первый управляющий вход...
Двойной балансный модулятор
Номер патента: 1195411
Опубликовано: 30.11.1985
Автор: Афанасьев
МПК: H03C 1/54
Метки: балансный, двойной, модулятор
...питания, шестой конденсатор, который включен между базойтринадцатого транзистора и второйшиной питания,пятнадцатый резистор и шестнадцатый резистор, которые включены соответственно междубазой двенадцатого транзистора ивторым выводом шестого резистора продуктов модуляции в выходном сигнале.На чертеже представлена принципиальная электрическая схема пред лагаемого двойного балансного модулятора.Двойной балансный модулятор содержит первый, второй 2, третий 3, четвертый 4, пятый 5, шестой 6, седь мой 7, восьмой 8, девятый 9; десяИзобретение относится к радиотехнике и может быть использовано в качестве формирователя модулированных колебаний в групповом преобразовательном оборудовании, в измерительных устройствах и генераторах,Цель изобретения...
Балансный модулятор свч
Номер патента: 1195412
Опубликовано: 30.11.1985
Авторы: Гуськов, Мартиросов, Новокщенов
МПК: H03C 7/02
Метки: балансный, модулятор, свч
...ИЗОБРЕТЕНИЙ И ОТНРЬ 1 ТИ 56455(24-09, 1 1. 85, Бюл. Р 44сковский ордена Ленинтябрьской Революцииинститут им,Серго Ор(56) Авторское свидетельствоФ 756603, кл. Н 03 С /54,Терентьев Б.П. Радиопередустройства, М.: Связь- иэдас.427, рис.Х,8.БАЛАНСНЫЙ МОДУЛЯТОий первый и второй мые фазовращатели, управляющие входы которых подключены к противофазным выходам дифференциального усилителя, вход которого является входом ьюдулирующего сигнала, о т л и - ч а ю щ и й с я тем, что, с целью расширения диапазона рабочих частот, в него введены фазовращатель на 90 и квадратурный мост, вход которого является входом модулируемого сигнала, синфазный выход подключен к сигнальному входу первого управляемого фазовращателя, квадратурный вью ход через...

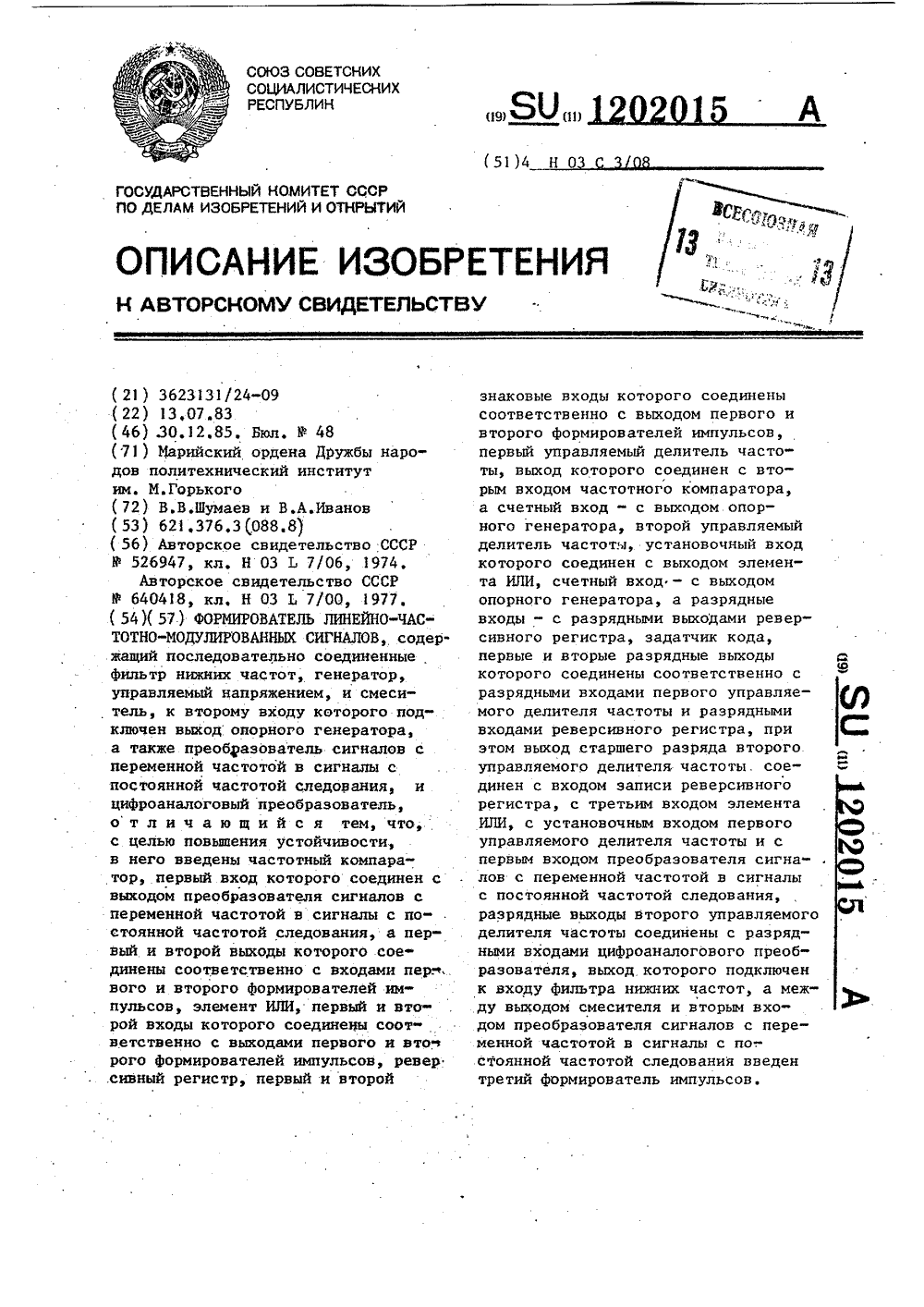

Формирователь линейно-частотно-модулированных сигналов
Номер патента: 1202015
Опубликовано: 30.12.1985
МПК: H03C 3/08
Метки: линейно-частотно-модулированных, сигналов, формирователь
...поступающему с задатчика 9 кода.Управляемый делитель 11 частотыпредставляет собой соединенные последовательно делитель, коэффициентделения которого меняется соответственно входному коду, и выходнойдвоичный счетчик, число разрядовкоторого на один больше (и+1), чему ЦАП 4 (и), для того, чтобы небыло переполнения счетчика при неполном заполнении ЦАП 14. Сигнал свыхода старшего разряда двоичногосчетчика, входящего в состав управлясмого делителя 11 частоты, служит для установки в нулевое состояние всех триггеров, входящих в состав преобразователя 1, и для записи кодов в реверсивный регистр 10,первый и второй управляемые делители 3 и 11 частоты.Управляемый делитель 1 частотыимеет большую разрядность, потому,что с его помощью задается...
Датчик сигнала ошибки
Номер патента: 1210201
Опубликовано: 07.02.1986
Автор: Кочемасов
МПК: H03C 3/02, H03D 13/00
Метки: датчик, ошибки, сигнала
...К и Кр в зависимости от К известен, становится возможным обеспечить переход от (3) к (4), Это осуществляется в блоке 8, в котором производится компенсация шумов дроб 1 О 15 20 25 30 35 40 45 50 55 Когда на выходе делителя 2 частоты присутствует низкий уровень напряжения, на выходе первого счетчика 5 Формируется код начальной частоты К , определяющий начальный коэффициент деления ДПКД 4. При этом из блока 3 памяти по нулевому адресу извлекаются нулевые управляющие сигналы, которые поступают на управляющий вход блока 7 исключения импульсов и блока 8 компенсации шумов дробности. Когда уровень напряжения на.выходе делителя 2 частоты изменяется, первый и второй счетчики 5 .и 6 переходят в счетный режим, причем второй счетчик 6 по импульсам с...
