Формирователь амплитудно-модулированных сигналов

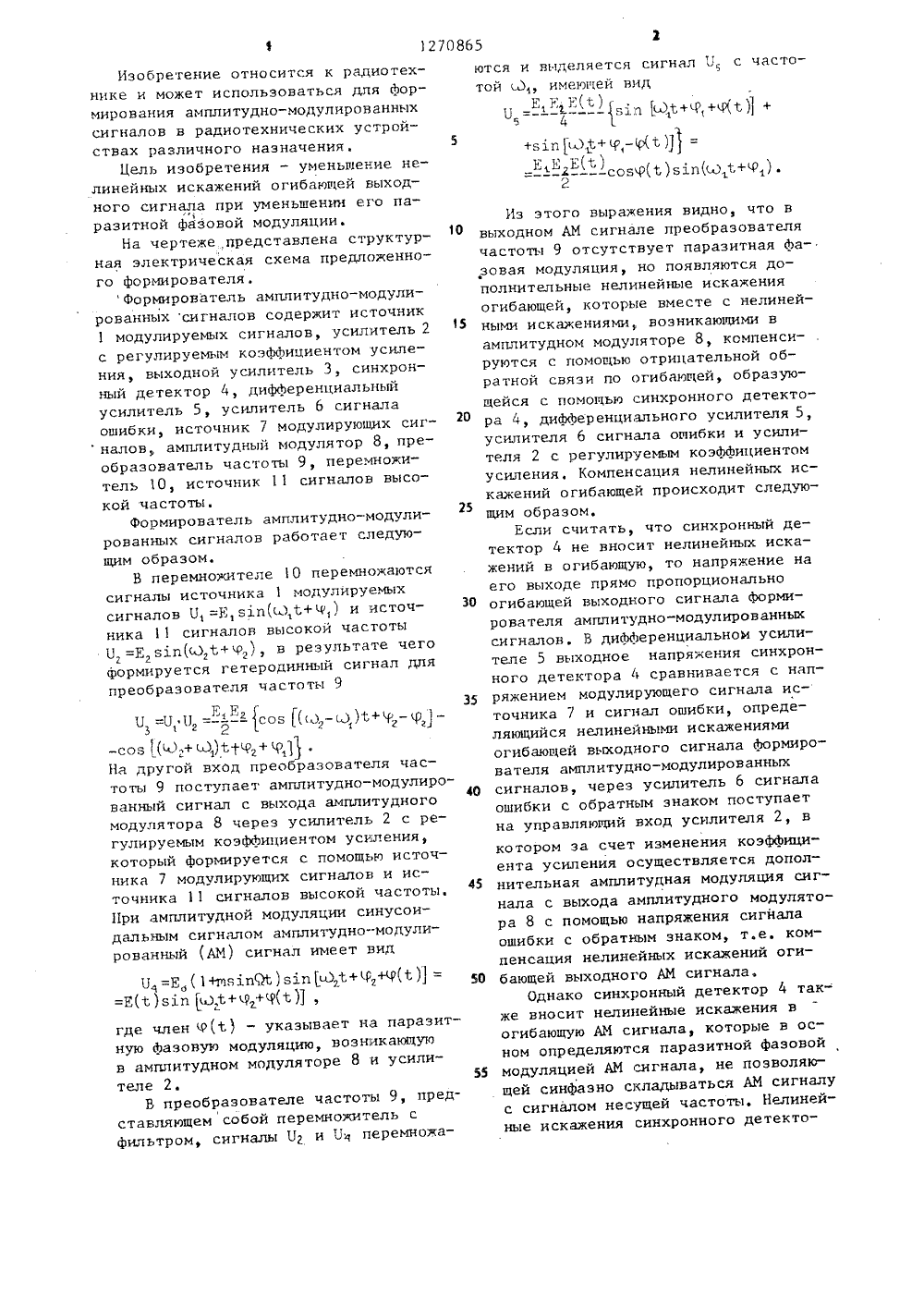

(5 ц 4, Н 03 С 1/06 ПИСАНИЕ ИЭОБРЕТЕНИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 4) ФОРМИРОВАТЕЛЬРОВАННЫХ СИГНАЛОВ ТУДНО-МОДУ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Горьковский ордена ТрудовогКрасного Знамени политехническийинститут им, А, А. Жданова(57) Изобретение относится к радиотехнике, Цель изобретения - уменьшение нелинейных искажений огибающейвыходного сигнала при уменьшении егопаразитной Лазовой модуляции. Устр-восодержит источник 1 модулируемыхсигналов, у-ль 2 с регулируемымкоэф. усиления, выходной у-ль 3,синхронный детектор 4, дифференциальный у-ль 5, у-ль 6 сигнала ошибки, источник 7 модулирующих сигналов, амплитудный модулятор 8. Вновьвведены преобразователь 9 частоты,перемножитель 1 О, источник 11 сигналов ВЧ, 1 ил.45 50 55 Изобретение относится к радиотехнике и может использоваться для формирования амплитудно-модулированныхсигналов в радиотехнических устройствах различного назначения.Цель изобретения - уменьшение нелинейных искажений огибающей выходного сигнала при уменьшении его паразитной фазовой модуляции.На чертеже представлена структурная электрическая схема предложенного формирователя.Формирователь амплитудно-модулированных сигналов содержит источник1 модулируемых сигналов, усилитель 2с регулируемым коэффициентом усиления, выходной усилитель 3, синхронный детектор 4, дифференциальныйусилитель 5, усилитель 6 сигналаошибки, источник 7 модулируюших сигналов, амплитудный модулятор 8, преобразователь частоты 9, перемножитель 10, источник 11 сигналов высокой частоты,Формирователь амплитудно-модулированных сигналов работает следующим образом,В перемножителе 10 перемножаютсясигналы источникамодулируемыхсигналов У, =Е,я.п(Ы,С+М,) и источника 11 сигналов высокой частоты11, =Е яхп(М,С+Р,), в результате чегоформируется гетеродинный сигнал дляпреобразователя частоты 9=11 Н = - )соя ( ) - ( ) )С+9 - Ч 3,) -Е,Ер3 1 2 2 1 2 гсов Ц.,+ 41 ю,+Р 1)На другой вход преобразователя частоты 9 поступает амплитудно-модулированный сигнал с выхода амплитудного модулятора 8 через усилитель 2 с регулируемым коэффициентом усиления, который формируется с помощьв источника 7 модулирувщих сигналов и источника 11 сигналов высокой частоты.11 ри амплитудной модуляции синусоидальным сигналом амплитудно-модулированный (АМ) сигнал имеет вид 11 =Е (1+ияли.пЖ) я 3.п иЗ 1+%+%(С) ==Е(С ) я 3.п)С+ 4+%(С Нгде член Р(С) - указывает на паразитную фазовув модуляцию, возникающую в амплитудном модуляторе 8 и усилителе 2,В преобразователе частоты 9, представляющем собой перемножитель с фильтром, сигналы П и 11 перемножа 10 15 20 25 30 35 40 ются и выделяется сигнал П с частотой .), имевшей вид11 =- яв ,С+Ф, +4 С) +Е,Е,Е(С)япЯ+Р,-М 1 == - -созе(С) яп(Я,С+Р,) .Е,Е Е Из этого выражения видно, что ввыходном АМ сигнале преобразователячастоты 9 отсутствует паразитная фа,зовая модуляция, но появляются дополнительные нелинейные искаженияогибающей, которые вместе с нелинейными искажениями возникающими вамплитудном модуляторе 8, компенсируются с помощью отрицательной обратной связи по огибавшей, образующейся с помощьв синхронного детектора 4, дифференциального усилителя 5,усилителя 6 сигнала ошибки и усилителя 2 с регулируемым коэффициентомусиления. Компенсация нелинейных искажений огибающей происходит следующим образом,Если считать, что синхронный детектор 4 не вносит нелинейных искажений в огибающую, то напряжение наего выходе прямо пропорциональноогибающей выходного сигнала формирователя амплитудно-модулированныхсигналов, В дифференциальном усилителе 5 выходное напряжения синхронного детектора 4 сравнивается с напряжением модулирующего сигнала источника 7 и сигнал ошибки, определяющийся нелинейными искажениямиогибающей выходного сигнала формирователя амплитудно-модулированныхсигналов, через усилитель 6 сигналаошибки с обратным знаком поступаетна управляющий вход усилителя 2, вкотором за счет изменения коэффициента усиления осуществляется дополнительная амплитудная модуляция сигнала с выхода амплитудного модулятора 8 с помощью напряжения сигнала ошибки с обратным знаком, т,е. компенсация нелинейных искажений огибающей выходного АИ сигнала,Однако синхронный детектор 4 также вносит нелинейные искажения в огибающую АИ сигнала, которые в осном определявтся паразитной фазовой модуляцией АМ сигнала, не позволяющей синфазно складываться АМ сигналу с сигналом несущей частоты. Нелинейные искажения синхронного детекто3 1 ра 4 не компенсируются и появляются в огибающей выходного АМ сигнала, Но при уменьшении паразитной фазовой модуляции АМ сигнала, поступающего на вход синхроннога детектора 4, нелинейные искажения, вносимые в огибающую синхронным детектором 4, также уменьшаются. 270865 формула изобретения Составитель Г. ЗахарченкоРедактор А. Гулько Техред И.Ходанич Корректор Е. Рошко Заказ 6252/56 Тирах 816ВНИИ 11 И Государственного комитета СССРпо делам изобретений и открытий113035, Москва) Ж, Раушская наб., д, 4/5 Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 формирователь амплитудно-модулированных сигналов, содержащий последовательно соединенные источник модулирующих сигналов, дифференциаль-, ный усилитель, усилитель сигнала ошибки и усилитель с регулируемым коэффициентом усиления, а также амплитудный модулятор, вход модулирующего сигнала которого соединен с вторым выходом источника модулирующих сигналов, а выход - с управляющим входом усилителя с регулируемым коэффициентом усиления, последовительно соединенные выходной усилитель и синхронный детектор, второйвход которого соединен с первым выходом источника модулируемых сигналов, а выход - с вторым входом дифференциального усилителя, о т л ич а ю щ и й с я тем, что, с цельюуменьшения нелинейщих искажений огибающей выходного сигнала при умень О шении его паразитной фазовой модуляции, введены последовательно соединенные источник сигналов высокойчастоты, перемножитель, второй входкоторого соединен с вторым выходом 15 источника модулируемых сигналов, ипреобразователь частоты, вход которого соединен с выходом усилителяс регулируемым коэффициентом усиления, а выход - с входом выходного 20 усилителя, при этом второй выходисточникасигналоввысокой частоты соединен с входом. модулируемого сигнала амплитудного модулято-ра.
