Номер патента: 828370

Опубликовано: 07.05.1981

Автор: Климашевский

МПК: H03C 1/02

Метки: амплитудно-модулированныхсигналов, формирователь

...схема предлагаемого формирователя АМ-сигналов.Формирователь АМ-сигналов содержит первый 1 и второй 2 генераторы боковых частот, генератор 3 несущей частоты, сумматор 4, вспомогательный генератор б фиксированной частоты, третий 6, четвертый 7, первый 8 и второй 9 смесители, первый 10 и второй 11 фазовые детекторы, перестраиваемый генератор 12, фазовращатель 13.Формирователь АМ-сигналов работает следующим образом. Пусть генератор 1 боковой частоты настроен на частоту нижней боковой полосы формируемого АМ- сигнала, т, е, на в - О, а генератор 2 боковой частоты настроен на частоту верхней боковой полосы, т. е. на а+О. Смеситель 6 выделяет сумму частот несущей а и вспомогательного генератора б аь т. е. в+в а смеситель 7 выделяет их разность...

Номер патента: 828371

Опубликовано: 07.05.1981

Авторы: Климов, Синепол, Токмаков, Уткин

МПК: H03C 1/50

Метки: амплитудный, модулятор

...которое формируется в двухполу 1 лериодном,вылрямителе 3, и модулирующий сигнал Ь = Р.Х хз 1 пй 1(фиг. 2,А). Компаратор 4 формирует последовательность импульсов, период следования котарых,в два раза меньше периода несущей частоты (фпг. 2,В). Длительность импульса определяется ло формуле2 Е,17 з 1 п Ж= - агс зпв где Е, - постоянное,напряжение, определяющее длительность имп 1 ульсов . в телефонной точке, Триггер 5 делит частоту следования импульсов в два раза (фиг. 2, С и 0). На входы элемента И 6 поступает последовательность имлульсов В и С, а на входы элемента И 7 последовательность импульсов В и О. Выходные импульсы элементов И б и 7 (фиг. 2, Е и 1) поступают на вход инвесторов 8 и 9 соответственно. Триггер 10 опрокидывается...

Номер патента: 828372

Опубликовано: 07.05.1981

Авторы: Лебедев, Лошаков

МПК: H03C 3/08

Метки: линейнойчастотной, модуляцией, сигналов, формирователь

...9 о:1 орных импульсов, ре 1 ч 1 стр 10 сдвцга, генератор 11 пцлоссразнсго цатря кения.Формирователь работает следуюшцм Образом, ЛЧМ-сцгал с генератора 1 поступает на смесцтель 2, г ье смешивается с сигналом гетеродцна 7, который синхронизируется сигналом синхронизатора 8 ц управляется сигналом регистра 10.После преооразованця составной Сгнал, ;:редставляющцй собой набор цз т кохрентных парциальцых .1 ЧЧ-сигналов, подается на блок 3. На второй вход последнего подаются опорные импульсы с формирователя 9. Сигнал ошибки, пропорциональный фазовому рассогласованцю, после 1 цл 1 грации в ф:льтре 4 ц усиления в усц;,:теле б поступает а сумматор б. В сумматоре б осуцествляется алгебраическое сложение сигнала Ошибки ц управляюшегс...

Номер патента: 830632

Опубликовано: 15.05.1981

Авторы: Иванов, Шалимов

МПК: H03C 3/00

Метки: линейно-частотно-модулированныхколебаний, синтезатор

...б и запись 1 в двоичный счетчик 5.Содержимое сумматора 13 черезинвертор 14 подается на вход делимого блока 15 арифметического. деления, на вход которого подано содержимое счетчика 8, Выходной кодСблока 15 арифметического деления,соответствующий результату деления,подается на блок 16 дискретной задержки, в котором входной импульс .задерживается на время, пропорциональное коду. Динамический диапазон блока 16 дискретной задержки ранен перилоду тактовой частоты = - . Дискретность задержекравна ь С, Импульсс выхода блока 16 дискретной задержки подается на счетный вход Ю-Ктриггера 17 и осуществляет переброспоследнего в другое устойчивое состояние,если на его управляющих входахбудет присутствовать сигнал переносасумматора 13. Если сигнал...

Номер патента: 832698

Опубликовано: 23.05.1981

Автор: Афанасьев

МПК: H03C 1/54

Метки: балансный, двойной, модулятор

...6, первую вторичную дифференциальнуюобмотку 7 со средней точкой 8 и вторую вторичную дифференциальную обмотку 9 сосредней точкой 1 О, второй входной трансформатор 11, имеюший первичную обмотку 12 и вторичную дифференциальную обмотку 13 со средней точкой 14, источник 15питания со средней точкой 16, четыре резистора 17 - 20, первый 21 и второй 22 нагрузочные резисторы и переходной конденсатор 23.Модулятор работает следующим образом.Напряжение тока несущей частоты, подаваемое на первый входной трансформатор 5, периодически открывает и закрываеттранзисторы 1, 2 и 3, 4, создавая при открытых транзисторах последовательную цепьдля тока несущей частоты от плюса источника 15 питания к его минусу через нагрузочные резисторы 21 и 22,...

Номер патента: 832699

Опубликовано: 23.05.1981

Авторы: Вяткин, Саломатин

МПК: H03C 3/02

Метки: генератор, дискретнымизменением, сигналов, частоты

...11 элемент 12 И имеет на выходе такой потенциал, что первый ключ 13 закрыт, а второй . 14 открыт. При этом очередной тактовый импульс проходит на коммутатор 4 через открытый ключ 14. Коммутатор 4 выдает импульс З 5 на другом очередном выходе. При этом в предыдущем канале (с которого только что снялся импульс коммутатора 4) ключи 3 и 7 размыкаются и элемент 2 задержки этого канала изолируется от усилителя 1. Ключ 8 этого канала замыкается и под действием опорных импульсов колебание, записанное в элемент 2 задержки,циркулирует в нем и присутствует на входе порогового устройства 11, поддерживая его в переброшенном состоянии, В очередном же канале ( на который подан импульс. коммутатора 4) все происходит так, как это описано для...

Номер патента: 843160

Опубликовано: 30.06.1981

Автор: Микиртичан

МПК: H03C 1/42

Метки: балансный, двойной, модулятор

...модулятор работает следующим образом,При отсутствии сигналов постоян" 15ного тока на входу устрЛства и наличии раз нополярных управляющих импульсов на базах транзисторов 1 и 2 в точке соединения резисторов 5 и б имеютместо разнополярные импульсы. Эти 20импульсы возникают в результате неидеальных ключевых свойств транзисторов 1 и 2 и уменьшают динамическийдиапаэ.он выходного сигнала в точкесоединения резисторов 5 и б. К точкесоединения базовых выводов транзисто.ров 3 и 4 подводятся инвертированныепо фазе управляющие импульсы и , таккак к коллекторам этих транзисторовсигнал постоянного тока не подводится, то в точке соединения резисторов7 и 8 также будут иметь место разнополярные импульсы, обусловленныенеидеальными ключевыми...

Номер патента: 843161

Опубликовано: 30.06.1981

Авторы: Бухарин, Маркин, Чуров

МПК: H03C 3/02

Метки: манипуляцией, сигналовс, фазовой, формирования

...ключ б, управляеьый генератор 7и формирователь 8 управляющих сигналов.Устройство работает следующим образом.От источника 2 синусоидальных манипулируемых сигналов Фазового манипулятора 3 подается синусоидальный сигнал (фиг, 2 а), на управляющий вход , 15фазового манипулятора 3 от источника1 подаются прямоугольные импульсы(фиг. 2 б) Фазоманипулированный сигнал (Фиг, 2 в) с выхода Фазового манипулятора 3 поступает на датчик 4 сиг- оналов рассогласования, в которомсравнивается с сигналом, поступающимс управляемого генератора 7, Напряжение ошибки с датчика 4 сигналов рассогласования 4 через электронныйключ б поступает на первый управляющий вход управляемого генератора 7в течение времени Т-Гк . После момента 9 (фиг, 2 в) манипуляции...

Номер патента: 862354

Опубликовано: 07.09.1981

Авторы: Савв, Семенков, Яцевич

МПК: H03C 3/08

Метки: генератор, линейно-частотно-модулированных, сигналов

...9, фазовый детектор 10 и опорный генератор 11.Генератор линейно-частотно-модулированных сигналов работает следующим образом.Напряжение, вырабатываемое генератором 1 пилообразного напряжения, через сумматор 2 поступает на реактивный элемент 3. Изменение величины реактивности вызывает перестройку генератора 4 высокой частоты. С генератора 4 сигнал поступает на линию задержки 7 и однополосный модулятор 6. На выходе линии задержки и однополосного модулятора сигналы разнесены по частоте на величинуи)ов, равную частоте опорного генератора 11, причем начальная фаза сигнала с выхода линии задержки 7 линейно зависит от частоты входного сигнала =У), Выделенный в смесителе 9 сигнал имеет частоту, равную частоте опорного генератора 11, и...

Номер патента: 866696

Опубликовано: 23.09.1981

Авторы: Екимов, Струков

МПК: H03C 3/06

Метки: когерентных, модулированных, сигналов, формирования, частотно

...усилитель, другой вход которого подключен кдругому выходу умножителя частоты,На чертеже представлена структурная,:электрическая схема устройства.Устройство содержит генератор 1 управляющего напряжения, управляемыйгенератор 2, системуфазовой автоподстройки начальной частоты управляемого генератора, стробируемый уси-.литель 4, ограничитель 5, генератор 6опорных колебаний, умножитель 7 частоты, делитель 8 частоты и формирователь 9 импульсов,Устройство рабоа ает следующимобразом.Управляемый .:генератор о работает в непрерывном режиме, Ло начала .формирования частотно-модулированногосигнала начальные частотанг и фаза 2 Б9 1-напряжения на выходе управляемого,ИГгенератора 2 поддерживается системой3 равными соответствующим параметрам...

Номер патента: 866697

Опубликовано: 23.09.1981

Авторы: Климов, Токмаков

МПК: H03C 3/38

Метки: модулятор, фазовый

...амплитуды напряжений О и 0 .4Ч(ОА) и.Ч(0) 40 86669Фазовый модулятор содержит задаю: щий генератор 1, фазовращатель 2,первый 3 и второй 4 амплитудныемодуляторы, сумматор 5 и двухполупериодный выпрямитель 6.5Фазовый модулятор работает следующим образом,Сигнал с выхода задающего генера-тора 1 несущей частоты поступаетчерез фазовращатель 2 на 90 на пер О.овый амплитудный модулятор 3 и непосредственно на второй амплитудныймодулятор 4, в качестве которогоЦелесообразно использовать баланспый модулятор. Модулирующий сигналпоступает на второй вход амплитудного модулятора 4 непосредственно, ана второй вход амплитудного модулятора 3 через двухполупериодный выпрямитель 6, функция которого состоит в двухполупериодном выпрямлениимодулирующего...

Номер патента: 875584

Опубликовано: 23.10.1981

Авторы: Елисеев, Музалев, Сергеев, Слюсарев, Шишканов

МПК: H03C 1/42

Метки: модулятор

...вход модулятора - коммутирующийэлемент 4 - обмотка 11 трансформатора 4510 - коммутирующий элемент 6 - второйвход модулятора,Во втором полупериоде колебания управляющего сигнала процесс повторяется, только в этом случае открыты коммутирующие 50элементы 5 и 7 и ток в обмотке 11 протекает в обратном направлении,Таким образом, переключение управляемыхкоммутирующих элементов позволяет преобразовать постоянное напряжение в переменное.Поскольку обмотки трансформатора 1 имеют межвитковую емкость, а коммутирующие элементы 4 - 7 обладают остаточными пара-метрами, то при переключении последних в точках Ц и ) возникают напряжения паразитных выбросов, которые хорошо наблюдаются при отсутствии входного сигнала.Напряжение выбросов- ЛИ щ 1 где ц 1...

Номер патента: 879735

Опубликовано: 07.11.1981

Авторы: Васильев, Островский

МПК: H03C 1/60

Метки: двухканальный, однополосного, сигнала, формирователь

...8, На другие его входы поступа 35ют симметричные импульсные последовательности уменьшаемой частоты, сдвинутые друг относительно друга на четверть периода. Селектор 8 фиксирует в виде потенциала моменты совпадения по времени четвертей периода сигнала уменьшаемой частоты с соответствующими четвертями периода сигнала вычитаемой частоты. Селектор 8 имеет четыре выхода, на каждом из которых фиксируется момент совпадения или несовпадения одной пары соответ-. ствующих четвертей периодов сигналов уменьшаемой и вычитаемой частот. В зависимости от совпадения или несовпадения на выходе появляется либо разрешающий, либо запрещающий-потенциал, который управляет прохождением одной из симметричных импульсных последовательностей умецьшдемой частоты, на...

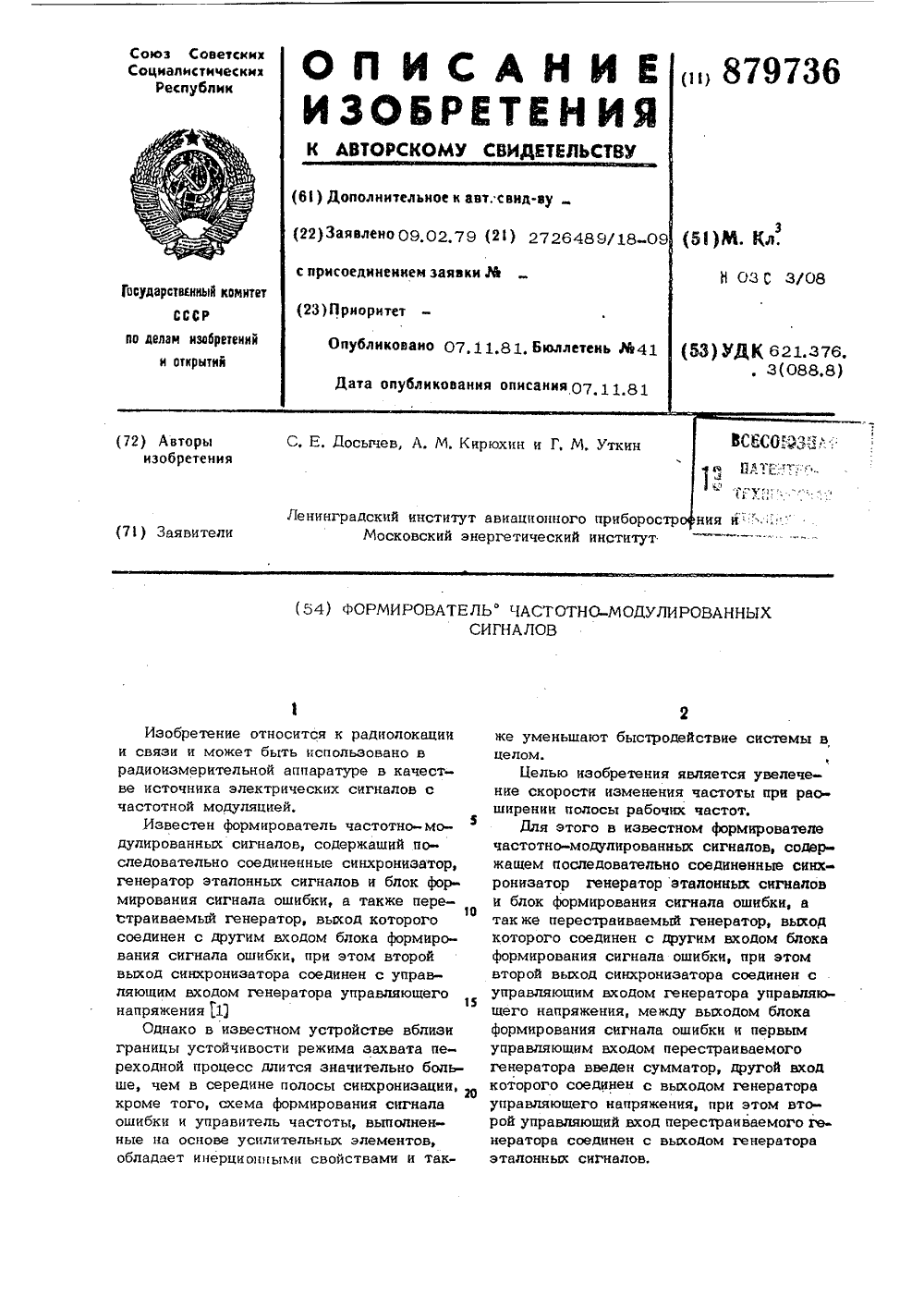

Номер патента: 879736

Опубликовано: 07.11.1981

Авторы: Досычев, Кирюхин, Уткин

МПК: H03C 3/08

Метки: сигналов, формирователь, частотно-модулированных

...цапрякения (фигI. М2,в). Таким образом, одновременно с цс чадом действия этадоц 110 го сигнала (фиг.2,6) на перестраиваемый Генератор 4 начинает действовать сигцап (фиг, 2 тз) генератора 5 ст 1 рав 11 Я 10 щегсз цапр 51 жецття 1 акЧТО МГНОВЕЦН 851 ЧИСТОТП (СЕтлгьГ) ПСРЕстраиваемОгсз Генератор 8 4 мец 51 етсл позакону, бдизкому к этапонному (фиг, 2 д),БОПЕШ ТЕКУЩ 851 Р 8 ССТРойКа 18 СТОТЫ 01 гпаДСЗперестрапваемого Генератора 4 относительно частоь; этадопцого спг 1 ппа (фиг.;, Е) будЕТ ЗатЕДОМО МЕтЬ 1 ПЕ ПО.",ЕСЗ 01,1 За.хвата П перестраиваемого генератора 4ТО УСТ 8 НОВЕТСЯ РЕжим З 8 ХВИТО ЕЕКЩЛчастоты пере страттваемьГО е етсератора - 4частот 011 этадоцнОГО Оигцапат, е, тсз;КущаЯ ЧВСТОТа " р ПЕЗЕСТрассьЕОГСЗ ГЕНЕ-;Есп1 За тора 4 бу...

Номер патента: 881970

Опубликовано: 15.11.1981

Авторы: Нейдлин, Прутт

МПК: H03C 1/54

Метки: модулятор

...усилителя 1;Йи Й 3- сопротивления резисторов2 и 3,При достаточно большом значении К 1 25коэффициент передачи Кк не зависитот элеяентов схемы и равен единице,Если ключ 5 замкнут, то появляется дополнительная цепь отрицательной обратной связи, образс 1 ванная уси, 3 Олителем 6 и ключом 5, в результатечего коэФфициент передачи модулятора при замкнутом ключе К 1 меняетзнак и становится равным (при К, 3 1) Йз35К ик 3 Й 1+ ц (1+16)1 к (2) где К- абсолютное значение коэффици Оента усиления усилителя 6;Й" сопротивление резистора 4,Й- сопротивление открытого ключа 5.При Й =Й и достаточно большом значении произведения -Ь (1+К ) коЙк б эфФициент передачи Кз становится Модулятор содержит дифференциальный усилитель 1, цепь отрицательной...

Номер патента: 886194

Опубликовано: 30.11.1981

Авторы: Прудкий, Сафонов

МПК: H03C 1/52

Метки: боковой, модулятор, одной, частоты

...на вход модулятора внешнего сверхвысокочастотного (СВЧ) сигнала (в первое плечо основного тракта направленного ответвителя 6) модулятор позволяет эа счет естественной дисперсии волноводных линий передачи обеспечить собственный резонанс кольцевого резонатора 11 только на двух частотах: входного СВЧ сигнала и одной из боковых частот. Путем подбора разности длин плеч между двумя направленными ответвнтелями 3 и 4, с учетом дисперсии линиИ 7 н 8 передачи имеется возможность сразу дополнительно разделить необходимые сигналы, те. г, н 1, +Г илии т - Г, для которых сохраняются условия балланса амплитуд и фаз для передачи энергии в цепь кольцевого резонатора 1, а остальные сигналы направляются в согласованные нагрузки 9 и О,Усилитель 1 должен...

Номер патента: 886195

Опубликовано: 30.11.1981

Автор: Мокиль

МПК: H03C 1/54

Метки: двухбалансный, модулятор

...между точками3, 14 и 11,2, при этом замкнуты ключи 4 и 3.Модулированный сигнал из точек 15 и,6 (вход устройства) в точки 17 и 8 (выход устройства) проходит двумя параллельными цепями по двухпроводной линии передачи,.начало которойточки 5 и 6 а конец - точки 9 и 11, и далее через открытые диоды 4 и 5в нагрузку, а также по двухпроводной линии передачи, начало которой точки 15 и 16, а конецточки 10 и 12, и далее через замкнутые ключи 3 и 6 - в нагрузку, При отрицательной полуволне модулируемого сигнала в точке 13, он замыкается по тем же двухпроводным линиям передачи, что и в предыдущем случае, т.е. замкнуты ключи 1, 2, 7 и 8.Модулирующий сигнал со входа 15 и 16 проходит по тем же двухпроводным линиям передачи, что и в предыдущем...

Номер патента: 896746

Опубликовано: 07.01.1982

Авторы: Григорьев, Лопатин, Персианова

МПК: H03C 1/52

Метки: однополосных, сигналов, формирователь

...от частоты несущего колебания КБ (С) ББ (1) =Е ай(1-.-пТ)Сов(2 УЙФФво -+и Х/ 2),гдеи - номер формируемогоэлемента сигнала а- информационная амплитуда Формируемого элемента сигналаТ - интервал времени между соседними элемен;тами сигнала;Я (1-пТ) - огибающая элементовсигнала Г йд+ 1/4 Т.Причем, эа счет того, что отрезкиэлементов сигнала, соответствующие ц отрицательной огибающей, формируютсяаттенюаторами, подключенными к инверсному входу дифференциального.усилителя, в формируемом сигнале отсутствует побочный видеокомпонент, 1 ухуд ающий точность формированияНа вход устройства поступают элементы сигнала а одной полярности,формирование бийолярной последовательности посылок происходит в самомустройстве, а не до него. Это сказы вается...

Номер патента: 896747

Опубликовано: 07.01.1982

Автор: Волков

МПК: H03C 3/08

Метки: модулятор, фазовый

...следующим образом.Контуры 2 - 4 вместе со своимиуправляемыми реактивностями 5 - 745настроены в резонанс на частотумодулируемого сигнала, поступающегона вход фазового модулятора. Принулевом модулирующем сигнале на другом входе модулятора Фазовый сдвиг 5 Очастоты модулируемого сигнала наего выходе равен нулю относительносигнала на входе (Фиг. 2), При увеличении уровня модулирующего сигнала контуры 2 - 4 перестраиваются 55по частоте, и выходной сигнал оказывается сдвинутым по Фазе относительновходного модулируемого сигнала на 7некоторый угол Ч согласно кривой а (фиг.2). Начиная с уровня модулирующего сигнала, соответствующего обобщенной расстройке с = 1,5 ФЧХ, резко изменяется на 3 рад и далее идет монотонно согласно кривой,б (Фиг.2),...

Номер патента: 896748

Опубликовано: 07.01.1982

Авторы: Кириллов, Расстригин

МПК: H03C 3/38

Метки: воздействия, генератора, колебания, перестройки, путем, частоты

...способ, содержит активный элемент 1 (источник ЭДС), частотно- избирательную систему 2 в виде колебательного КС контура и нелинейный элемент.Перестройка частоты генератора оСуществляетсяследующим образом.Управляющее напряжение воздействует на активный элемент генератора и, соответственно, на колебания сиг896748 каз 11724/44 Тираж Подписное ИИП Проектная, 4 илиал ППП "Патент", г, Ужг нала генератора, увеличивая или уменьшая скорость их нарастания.Нелинейный элемент 3 включен парал" лельно частотно-избирательной системе и препятствует нарастанию колебаний в контуре выше уровня Оо, внося в контур значительное затухание при превышении уровнем колебаний напряжения выше 00 (фиг. 2). Поэтому колебания в генераторе не превышают...

Номер патента: 898586

Опубликовано: 15.01.1982

Авторы: Левкин, Мовкаленко, Рупышев, Соколова

МПК: H03C 1/54

Метки: балансный, модулятор

...создсет дк цмальцую отрицательную обрдтцуо сязь для составляющих спектра низкочаст, ного широкополосного сигнала модуляии ца частоте настройки звена. При этом учецьшается коэффициент передачи второ о и третьего транзисторов в полосе пропускпня звена, и ца выходе балансного моду, ятора падает величина составляющих спектра модулируюгцего сигнала, совпадаюцих с несуцей частотой, и, следовательно, гнвышается помехоустойчивость устройства и: отношению к этим сстдвляющим спектра.Работа устройства в качестве демодулягорд аналогична. При этом на торой входной соггсукций узел 7 постпает фазомдцгчл 1 дцц, вьсокочастотцый сигнал, и цд первый входной согласуюший узел 6 поступает сигнал манипуляции, совпадаюший с сигналом манипуляции входного фа...

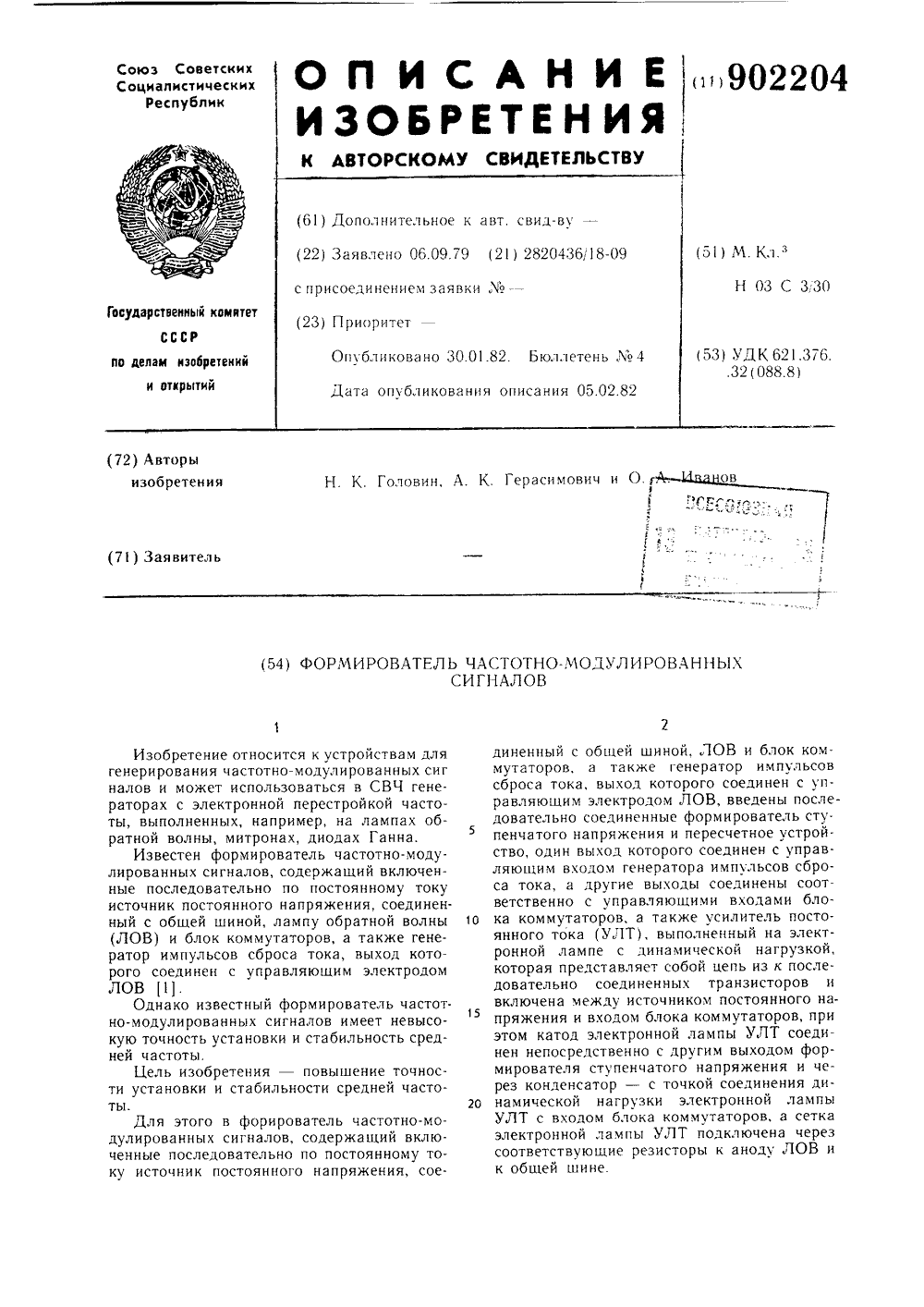

Номер патента: 902204

Опубликовано: 30.01.1982

Авторы: Герасимович, Головин, Иванов

МПК: H03C 3/30

Метки: сигналов, формирователь, частотно-модулированных

...крутизна пере 5 Ь).стройки частоты ЛОВ 12, - ; Л(" -- обМмгц .1гцее напряжение перестройки; Х - число дискретных уровней напряжений или число последовательных переключений.Требуемое число дискретных уровней может превышатьОз -- 104.Число ячеек (п - 1) блока 8 коммутаторов и число ступеней напряжения и формирователя 15 ступенчатого напряжения выбираются, исходя из требуемого числа дис. кретных значений частот ЛОВ 12, согласно вы ажению. рМ - 2 п.В предла аемом формирователе число коммутаторов болыцих дискретных уровней напряжений ф составляет (и 1), так как один болыпой дискретный уровень Ы)о =-- дополнительно формируется на нагрузке усилительной лампы 3,51015 пряжеция ца любом из дискретов при снятии их 4 пу,зьсов управления.После...

Номер патента: 904197

Опубликовано: 07.02.1982

Авторы: Демин, Маркин, Масленников

МПК: H03C 1/54

Метки: балансный, модулятор

...и к первому выходу первого источника постоянного тока, базы четырнадцатого усилительного и пятого компенсационного транзисторов объединены и подключены к коллектору пятого компенсационного транзистора и к первому выходу второго источника постоянного тока, коллекторы тринад904197 Балансный модулятор, содержащий дифференциальный источник входного напряжения, источник входного тока, 5 два нагрузочных резистора, источник напряжения питания,первый и второй .усилительные транзисторы, базы которых объединены и подключены к первому выходу дифференциального источ ника входного напряжения; третий и четвертый усилительные транзисторы, базы которых объединены и подключены ко второму выходу дифференциального источника входного напряжения, 15...

Номер патента: 907765

Опубликовано: 23.02.1982

Авторы: Демин, Маркин, Масленников

МПК: H03C 1/54

Метки: балансный, модулятор

...транзистора, эмиттерыдевятого, десятого, одиннадцатого идвенадцатого усилительных транзисторов подключены к общей шине, первыйвыход источника входного тока подключен к эмиттерам пятнадцатого и тринадцатого усилительных транзисторов, 25а второй выход - к эмиттерам четырнадцатого и шестнадцатого усилительных транзисторов.На чертеже пред на принципиальная электриче хема балансного модулятора,Балансный модулятор содержит усилительные транзисторы 1-16, компенсационные транзисторы 17 - 26, дванагрузочных резистора 27 и 28, четы- зре источника постоянного тока 29 -32, источник входного тока 33 и ис точник входного напряжения 34,Предлагаемое устройство умноженияс переменной крутизной работает следующим образом.Входной ток Еу от первого...

Номер патента: 919039

Опубликовано: 07.04.1982

Авторы: Зискин, Урманчеев

МПК: H03C 1/06

Метки: амплитудный, модулятор

...ОС) формы и амплитудывыходного сигнала дифференциальногоусилителя 4 при появлении ограничения выходного сигнала электронногомодулятора.Сигнал несущей частоты черезуправляемый аттенюатор 1 и ответвитель 2 мощности поступает на вход детектора 3 огибающей и на выход устройства, Продетектированный сигнал поступает на первый вход дифференциального усилителя 4, на второй вход которого поступает через дополнительный управляемый аттенюатор 6 модулирующий сигнал, На входе дифференциального усилителя 4 происходит сравнение продетектированного имодулирукщег о сигналов, в результатечего выделяется сигнал ошибки, который усиливается усилителем 4 и поступае 1 на управляющий вход управляемого аттенюатора 1.В исходном состоянии...

Номер патента: 919040

Опубликовано: 07.04.1982

Авторы: Ефременко, Калаянов

МПК: H03C 3/10

Метки: модуляцией, синтезатор, цифровой, частотной, частоты

...кдк и цд выходе делителя 5 частоты. Ко:Ффициецт перецдчи управляемых аттеиюдто - ров 9 и 2 устдцдвли)здется таким, чтобы девиация фазы сигнала эталонного генератора 1 и сигнала 3 а выходе делителя 5 частоты были рдв)3.При изменении рабочей часто)1 цифрового синтезатора девиация фазы сигнала делитеця 5 частоты изменяется обратно пропорционально изменению рабочей частоты цифрового сицтезатора, поэтому для сохранения равенства девиации Фдз сигцалов, подаваемых ца фазовый детектор 2, необходимо произвести изменение коэффициента передачи управляемго аттеиюдторд 9 ид величину, обратно пропорциональную отиоси 1(ельому изменению выходной частоты цифрового синтезатора.Это достигается благодаря измеиецию коэффициента передачи управляемого...

Номер патента: 921042

Опубликовано: 15.04.1982

Авторы: Болотин, Воронин, Сахаров, Соколов

МПК: H03C 3/08

Метки: генератор, линейной, модуляцией, частотной

...знака крутизны ЛЧМсигнала было минимальным. При формировании симметричного ЛЧМ - сигналаотсутствует пауза в периоде модуляции и обратный ход пилообразногонапряжения, т.е. не имеется временидля сведения временного рассогласования импульсов к нулю, и подстройка начальной частоты, поэтому изменениезнака крутизны ЛЧМ - сигнала и подстройка начальной частоты производится в момент появления на выходе функционального преобразователя 5 Ч-ого импульса, Счет импульсов последовательности, поступивших с выхода функционального преобразователя 5, производит счетчик 8, а выделение моментапоявления М-ого импульса формирователь управляющих сигналов временной синхронизации 10, на выходе которого формируется импульс для реверсирования...

Номер патента: 924820

Опубликовано: 30.04.1982

Авторы: Базарнов, Кочетов, Чеснаков

МПК: H03C 3/02

Метки: модулятор, частотный

...напряжением "пилы" уровня модулируюшего напряжения срабатывает компаратор 5, его выходной импульс черезэлемент ИЛИ 10 по внешнему входуустановки нуля обнуляет счетчик 2,одновременно этот импульс поступает навход элемента ИЛИ 11. Этот уровеньЕ (фиг, 2) срабатывания определяется величиной напряжения смещения отисточника 9 и в принципе может бытьрегулируемым, Если модулируюшее на 50пряжение больше напряжения пилы, топри достижении максимума, определяемого смещением от источника 9, пила срывается импульсом с выхода компаратора 7. Этот импульс через элемент ИЛИ10 обнулит счетчик 2 и одновременнопоступит на вход элемента ИЛИ 11.Среднему уровню ОС, т.е. равенствунулю модулируюшего сигнала, будет соответствовать длительность "пилы и...

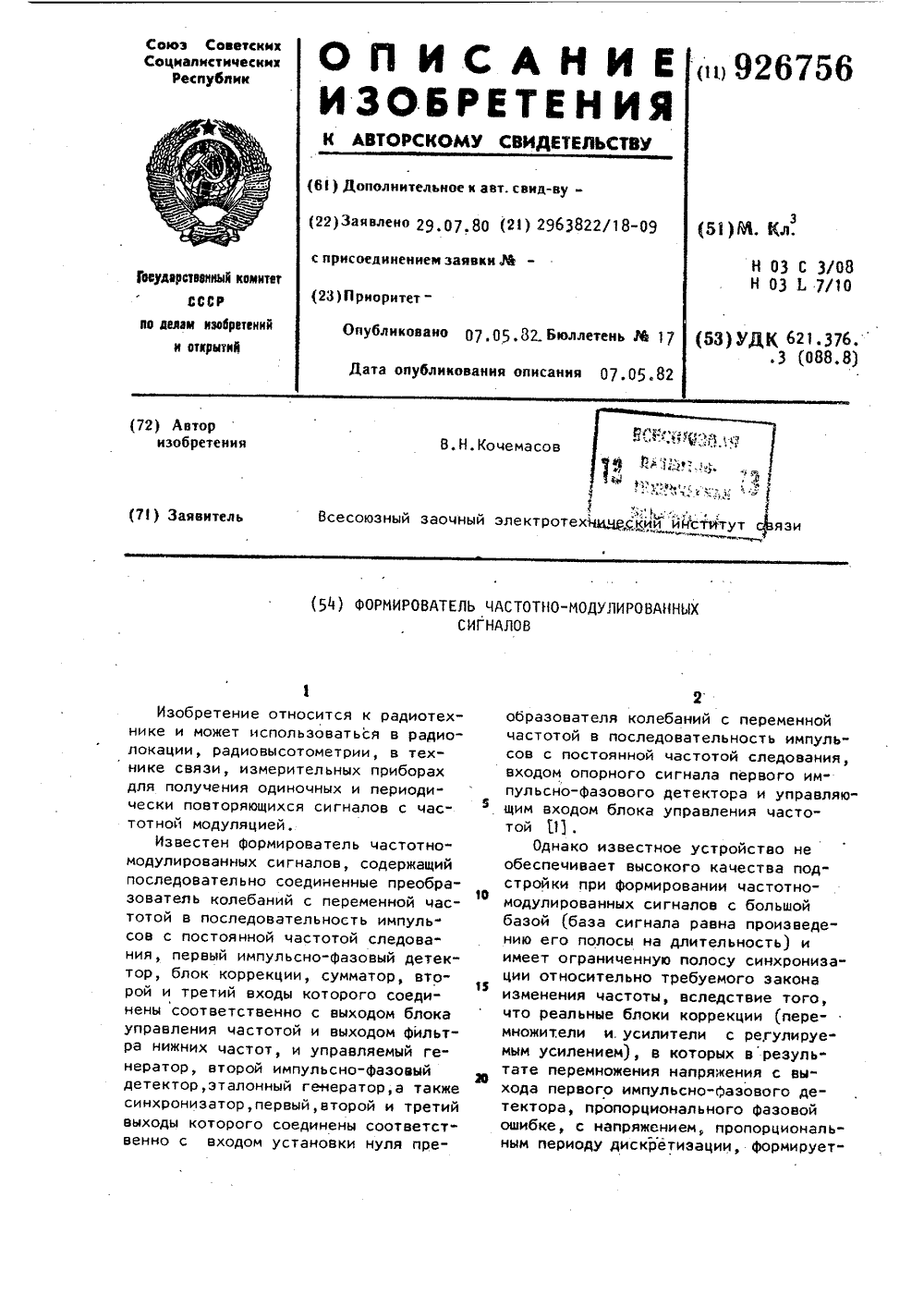

Номер патента: 926756

Опубликовано: 07.05.1982

Автор: Кочемасов

МПК: H03C 3/08

Метки: сигналов, формирователь, частотно-модулированных

...с коэффициентом деления К , Кольцо фазовой автоподстройки, работающее на высокой частоте К Е, обеспечивает быстрое установление начальной частоты Е, . При этом с пятого выхода синхронизатора 8 на ИФД 6 поступает опорная частота К Е, а с шестого выхода на вход синхронизации эталонного генератора 7 - синхронизирующий сигналПосле поступления команды на начало формирования ЛЧМ сигнада (на управляющий вход блока 3 поступает сигнал запуска с третьего выхода синхронизатора 8) высокочастотное кольцо фазовой автоподставки размыкается (на второй импульсно-фазовый детектор 6 уже не поступают импульсы с синхронизатора 8) и напряжение на выходе смесителя 12 меняется следующим образом: Б(1)=ЧзЫ 12 ЛК Г 1+а,С+а г+ 0(с) где а й - дополнительный...

Номер патента: 930576

Опубликовано: 23.05.1982

Автор: Черный

МПК: H03C 7/00

Метки: сигнала, фазомодулированного

...передаваемого сигнала, чтопозволяет разместить в выделенной 1 ополосе частот большее число радиорелейных линий.На чертеже приведена блок-схемаустройства, реализующего предложенный способ, 15Устройство состоит из преобразователя 1 кода, в состав которого входит элемент 2 ИСКЛЮЧАЮЩЕЕ ИЛИ, входкоторого соединен со входной шинойи со входом элемента 3 задержкимодулирующего сигнала на тактовыйинтервал, выход которого подключенко второму входу элемента 2 ИСКЛЮЧАЮЩЕЕ ИЛИ, выход которого соединенсо входом линейного частотного модулятора 4, второй вход которого подключен к шине знака изменения Фазы,а выход - к выходной шине,Устройство работает следующимобразом.После определения требуемого закона изменения фазы несущей частоты, в начало...
