H03C 1/00 — Амплитудная модуляция

Номер патента: 34033

Опубликовано: 31.01.1934

Автор: Минц

МПК: H03C 1/00

Метки: высокочастотных, колебаний, модуляции

...течение которой действует некоторое значение параметра цепи,С в некотор постоянная (коэфи-,циент Фропорццональности),т - произвольное число,О - круговая частота модулирующего колебания,А и В - постоянные,определяемыефор-мой кривой модулирующего колебания.,Некоторое упрощение способа получается, в томслучае, если одно иззначений управляемой величины сделать .равным нулю, Тогда воздействие на модулируемое колебание будет, вообще,иметь место только в течение некоторой,;,доли периода (полупериода), в течениеже прочей части периода модуляция,вообще, не будет иметь места.Такое прерывное управление само;:по себе известно и применяется в ион.ных преобразователях для техническихчастот (преобразование постоянного, тока,в переменный 25, 50 или бО...

Номер патента: 64157

Опубликовано: 01.01.1945

Автор: Сегаль

МПК: H03C 1/00

Метки: радиопередатчик

...в режиме усиления модулированных колебаний. Однако, если включить оба канала непосредственно на общую нагрузку (т. е. на общую антенну), то никакого выитрыша в номинале ламп и к. п. д. мы не получим, Вэтом случае каждый канал должен быть рассчитан на полную мощность, отдаваемую им в момент максимального режима. Работа каждого канала на отдельную антенну также неприменима, так как при этом в месте приема возникнут сильные нелинейные искажения благодаря разной длине пути, проходимого лучами несущей частоты и боковых полос.Сущность настоящего изобретения заключается в следующем. В настоящее время на коротковолновых вещательных радиостанциях применяется работа одного вещательного передатчика одновременно на две направленные антенны,...

Номер патента: 65158

Опубликовано: 01.01.1945

Автор: Кросби

МПК: H03C 1/00

Метки: амплитудной, модуляции

...50 на диддные выпрямители 52 и 53. Выпрямленное налряжение развивается на сопротивлении 57, блдкирдванноз для звуковых частот конденсатором 58, емкость которого выбрана таким образом, что при частотах ни же 50 герц блокирующее действие мало, Это выпрямленное напряжегие является частью напряжения смещения противддинатрднндй сетки 19 модулируезой лампы 20, так что при возрастании модулирующего напряжения величина смещения протявддинатрднндй сетки возрастает и, в соответствии с кривой Л фиг. 2, напряжение несущей волны падает. Дополнительное (начальное) смещение на прдтиводинатронную сетку задается батареей 59. Цепь прдтиводкнатроиндй сетки содержит цепь 60, состоящую из емкости С и сонрдтивлекия и обеспечивающую определенную...

Номер патента: 78917

Опубликовано: 01.01.1949

Автор: Соколов

МПК: H03C 1/00

Метки: модулятор, модуляции, однополосной

...в самой схеме.СдВиг с)ЙЗ меятду нйп 1)5151 ОтНе)1 и тоеОлт тто несуПО 1 частоте, ПОаваемой на вненшкно облтотку входного траисфорлатора модулятора,мо;кио получить близсил и 90, если траттсформатор выиолиить с большой цндуктивиостью рассеяния.Сдвиг )аз лтежэу 1(а(тр 55(тс 1 тел и током )10 ттесчтцей (ястоте, ИО;1(цйемой на середине точки. дифференциальных обмоток кольцевого модулятора, Обычно Всэсьма мал, )трием тое Опережает натт)я)тсепие.Последнее обьяснястся лянном емкости нелннейиых;)лелтентоц 1,а тат"ке тем, что дцфй)е)еццттастт,тт)те оолтоттп 1 траисфорлтаторов 2 тт 3паматывают ооычно в два прсэцода ,с(5 )(Олу теттия боль)ис и сттллтетритт).При подобном цыиолиеитпт трансформаторов иидуетивиость расссяНт 51 11 Х ДИС)СЭЕ)ЕНтЙЛт...

Номер патента: 87361

Опубликовано: 01.01.1950

Автор: Стефанович

МПК: H02K 35/00, H03C 1/00

Метки: переменного, пульсирующего, электрическая

...опаыполиеня ио т);3)м 3 гямй о:)иофзиы током ясип - .к 1)г)н 3 О 1 а)(и)ы с (3)азов ь 3 Ро ГОРО), с ко 01)00 спи)133(тс Вы.(Оцно 3)яряжс)33(На) 1)Г., ГОкяза)Я) элект 3 Ь "кя) к(т(я и(дг)я)ч)с,.013 )1 я 1 ин)3; пи )ч --- (.с к и и е )а 1 ис к я 5с к ( тя .Г)сноН 0 ч)1 сть)0 мап 33 ны 51 В)51с) Гран(воо)(атон с и 1)е.сппэ) коз(рициснтОм т 1)анс(ро:;31(ции, ьь)иол).)пь)1 и Ви.",:1 сн.(рониои .)я - П (П 1 Ь С фаЗП 1 з 1 М РОТОРОТ 111 ЯГр 5)кение С 3 истои 1 ика иитаи)151 10 (Яетс) На 00 отки 1 с)Ятора ,цв);)ателя. 1-1 а ко,1 ьцк 2 рогор, 330)3 )д(тся напр,к 333 с С., измен)ио)цссс по Ве )и)ине В завслОс)и 01 )ла 10 В 03)ота РО)ОР 1 Относи 1(. )ьно ст атора. Ротору ) ма)иипы сооби(ЯС)сяозвраио-постуатГ)ьпос;333- кение с требуемой ч асотой...

Номер патента: 312368

Опубликовано: 01.01.1971

Авторы: Судьин, Тимофеев

МПК: H03C 1/00, H03F 3/38, H03K 7/02 ...

Метки: дифференциальный, модулятор, транзисторный

...транзисторов модулятора.Недостаток известных дифференциальных 10 транзисторных модуляторов состоит в нестабильности нулевого уровня.Целью изобретения является по ние стабильности нулевого уровня.Это достигается тем, что установка нуле вого уровня производится изменением амплитуды импульсов, образующихся в момент переключения транзисторов, для чего потенциометр установки нулевого уровня крайними выводами через конденсаторы подключен к 20 эмиттерам транзисторов модулятора, а движком соединен с их заземленными коллекторами.На чертеже приведена принципиальная схема дифференциального транзисторного моду б лятора.Дифференциальный транзисторный модулятор выполнен на транзисторах 1 и 2, эмиттеры которых через конденсаторы 3 и 4 соединены с...

Номер патента: 323837

Опубликовано: 01.01.1972

Авторы: Вигдорчик, Яновский

МПК: H03C 1/00

Метки: магнетрона, модуляции, плитудной

...ц. Сггос с аксц; катодог тока б в прос целью ццп, цз деленц всцомо об амплитудной модуляции ма льцо-сцмметрцчцым полем ииспользующий изменение в окового катода цли его распр транстве, от,гичадогиийся тем осуществления амплитудной мецецце величины тока цлц его е в пространстве производят с гательного управляющего элек нетроца боковым еличгцгы деление что, с модуляраспреомощьютрода,Изобретение отнники.Известны способы амплитудной модуляции магнетрона с аксиально симметричным полем и боковым катодом, использующие изменение величины тока бокового катода или его распределение в пространстве.В предложенном способе с целью осуществления амплитудной модуляции изменение величины тока или его распределение в прост ранстве производят с помощью...

Номер патента: 341135

Опубликовано: 01.01.1972

Авторы: Басин, Екатеринин, Кельман

МПК: H03C 1/00, H03G 9/00

Метки: высокого, стабилизатор

...К одному концу вакуумцой 1;амеры присоединена электронная пуПка 4, а к другому - коллектор 5.В мссте соедицецця вакуумной камеры 3 с электронной пушкой 4 внутри камеры цахо;.ится ускоря)ощци электрод б, являющийся одновремсчНо входной щелью анализатора. Ускор)1)оц 1 ие эле)трод 6 и катод эпсктронной и И 1 к) 4 соедииеия с источциком В 1.1 сокоГО цапряжецця, который Необходимо застабилизировдть. )СЕкду ускоряющим электродом 6 и призмой 1 ца вакуухшую камеру 3 надета маги)итная осесимметричная линза 2. Приемидя щель 7 коллектора в виде узкой диафрагмы расположена в месте сседцнеция вакуумц)1 камеры 3 с коллектором 5. Коллектор 5 соединен с эталонным сопротивлением 8, па. ряллельио которому включен блок коррекции, состоящий из...

Номер патента: 343352

Опубликовано: 01.01.1972

Автор: Сурма

МПК: H03C 1/00, H03K 7/00

Метки: малых, модулятор, постоянного, сигналов

...8 и 4, к средней точке которых подсоединено сопротивление нагрузки б.Коллекторы транзисторов подключены к общей шине.Входной сигнал б подается через высокоомное сопротивление резистора 7 на эмиттер транзистора 1. На эмиттер транзистора 2 через сопротивление резистора 8 (равное сопротивлению резистора 7) подается напряжение от источника 9, компенсирующее смещение нуля.Базы транзисторов 1 и 2 запитываются противофазным напряжением коммутации прямоугольной формы. Таким образом, ключи поочередно откоываются и закрываются, причем время открытого состояния ключа равно времени закрытого состояния ключа.При отсутствии входного сигнала напряжение на открытом транзисторе 0 с и ток закрытого транзистора 1 з в транзисторах 1 и 2 взаимно...

Номер патента: 406293

Опубликовано: 01.01.1973

Автор: Артым

МПК: H03C 1/00, H03F 3/20

Метки: класса, усилитель

...быть под ключены параллельно дросселю 4 (фиг. 1)или последовательно с ним (фиг. 2). В последнем случае при использовании в качестве нагрузкц высокочастотного каскада, модулируемого по аноду, катоды ключевой лампы и лампы высокочастотного каскада могут быть заземлены, что является преимуществом этого усилителя.Усилитель класса Д работает следующим образом, Напряжение Увх, подаваемое ца вход ключа 1, представляет собой высокочастотное импульсное напряжение прямоугольной формы. При отсутствии модулирующего сигнала (в режиме несущей частоты генератора) эти импульсы имеют длительность, близкую к половине периода их повторения, выбранную таким образом, чтобы среднее значение анодного тока ключевой лампы было равно среднему значению...

Номер патента: 406392

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: H03C 1/00, H03K 7/00

Метки: амплитудно-модулированных, генератор, колебаний12

...нулевые выходы триггеров 14 - 19 соединены со входами 11, - 11схемы логики 11, ВыходыХ1 ц - 11 ц схемы логики соеди цепы со Вхо. дами схемы управления 10, а выходы 1 О 11 ых - 11,., - со входами схем управле 12пия 24 и 25.Генератор амплитудно-модулированных колебаний работает следующим образом. Пусть, например, с,помощью коммутатора 9 цод Б кспочается отвод 5. Напряжение ца входцых узлах А и Б Определяется соотношениями: с./,1 =- с./ з 1 и (ц/ + Ю + .,),и, = и э 1 п ( 1++ ;),20 35 У, = - - з 1 п 111+ р - , - 1+ - ,) +1 I 1и50 соя (111+ ср) сов ф. Коммутатор 9 последовательно подключает1 55 отводы 5 - 58 ца время ьТ = --- И 1 ит, 2).РВ положении 5 ц коммутатор остается подкл 1 очеццым в течение 2 лТ и затем возвращается в первоначальное...

Номер патента: 413597

Опубликовано: 30.01.1974

МПК: G05F 3/00, H03C 1/00

Метки: 413597

...будет такая же, как иа предыдущем, или больше, рассмотренный процесс повторится. Если же амплитуда пульсирующего напряжения уменьшится так, что амплитудное значение напряжения, приложенного к базе Т 1, будет меньше напряжения на конденсаторе 3, триоды Ти Т, останутся закрытыми. Стробирующий импульс, выдаваемый генератором б в районе амплитудных значений пульсирующего напряжения, взводит ячейку памяти. Триод Т, отУстройство работае С появлением напря ника 1 начинается зар денсатора 3 через тра 2. Коллекторный ток триод Те с обратным отношению к типу пр т следующим оора жения на выходе ис яд сглаживающего нзистор Т нуль-ор этого триода вклю типом проводимости оводимости триода точконганаает(поТ 1), 30 Предл ственцо ющей. О пульсиру...

Номер патента: 365948

Опубликовано: 15.08.1974

Авторы: Гусев, Сидоренко, Соломко

МПК: G02F 1/03, H01P 1/22, H03C 1/00 ...

Метки: 365948

...вследствие невысокой концентрации электрического поля в электрооптическом кристалле и ограниченнои возможности уменьшения поперечных размеров электро оптических кристаллов с увеличением длины требуют значительной управляющей мощности микроволнового сигнала.В целях уменьшения управляющей мощности микроволнового сигнала электрооптический кристал, в предлагаемом модуляторе помещен между выступами Н-образного волновода.На чертеже показан предлагаемый модулятор, продольный и поперечный разрезы.Модулятор представляет собойН-образный волновод, между выступами 1 которого серебряной пастойвклеен электрооптическии кристал 2. Если полость закрыть металлическими пластинами 3 на торцах, получится резонаторный модулятор бегущей волны.При замене...

Номер патента: 443453

Опубликовано: 15.09.1974

Автор: Гай

МПК: H03C 1/00

Метки: импульсный, модулятор

.../на схеме не показан/ и содержащий в анодной цепи первичную обмотку 7 импульсного трансформатора В, который имеет обмотку 9 подмагйичивания и вторичную обмотку 10 к которой подключена нагрузка 11. Ограничительный диод 5 включен между общей точкой накопительных конденсаторов 3 и 4 и точкой подключения нагрузки 11.Работает импульсный модулятор следующим образом.Напряжение, снимаемое с конденсатора 4. является опоюным напряже5 Предмет изобретенияИмпульсный модулятор, содержащийзарядный источник постоянного напряжения с резистором в цепи заря 4 о да емкостной накопитель, состоящий из двух последовательно соединенных конденсаторов ограничительный диод, электронный коммутатор,управляемый импульсным генератором15 и содержащий в анодной...

Номер патента: 353651

Опубликовано: 25.11.1974

Авторы: Косиненко, Хейфец, Шер

МПК: H03C 1/00

Метки: 353651

...Выход фильтра 8 подключен к базетранзистора 7 и сопротивлению 1 5, включенному лежду базой транзистора 7 и землей. В коллектор транзистора 7 включенсглаживающий фильтр 16, содержащий елкость 17 и индуктивность 18,Если на входе манипулятора управляющее напряжение отсутствует, гранзистор 1открыт и находится в режиме вась.щения,который задается выбором величины соцро-.53651 Составитель С.ЛукинскаяТех Ред 11.1 аРандашова 1 ор екто 11.Учакина дактор Т.Юрчиков Изд. М 3 Тираж 811 сударственного комитета Совета Министро ио делам изобретений и открытий Москва, 113035, Раушская наб., 4 Лак Подписное Ц 11 ИИПР 1 Патент, Москва, Г, Бережковская наб., 2 дириятие тивлений 2 и 3, диод 6 закрыт, а через "диод 4 протекает ток, равный току...

Номер патента: 221040

Опубликовано: 25.10.1976

Авторы: Данилов, Редькин

МПК: H03C 1/00

Метки: импульсный, линейный, модулятор

...стоянного напряжения,На чертеже приведена упрощенная принципиальная схема линейного модулятора.Линейный модулятор содержит зарядныйисточник 1 постоянного напряжения, резонансный дроссель 2, разделительный диод 3,искусственную (формируюшую) линию 4 (накопитель), электронный коммутатор на тиратроне 5, генератор 6 поджига тиратрона,демпфиюуюший диод 7 в цепи для снятияперезаряда, ограничительный резистор 8,дополнительный источник 9 постоянного напряжения, импульсный трансформатор 10,нагрузку 11,При относительно небольших рассогласованиях сопротивления нагрузки и волновогосопротивления линии ( сопротивления нагрузки меньше сопротивления линни) цепь снятия перезаряда заперта, и энергия перезаряда используется для повышения напряжения...

Номер патента: 637944

Опубликовано: 15.12.1978

Автор: Смирнов

МПК: H03C 1/00

Метки: амплитудномодулированного, сигнала

...МОДулятОр 1 снабжен противофаэным Выходом, подключениым к входу второго широкополосного усилителя 5,Устройство работает следующим образом,Сигнал несущей частоты (Фиг.2,а)поступает на вход регулирующего каскада 8 амплитудного модулятора,1, МОдулирующий сигнал (Фиг.2,6) поступаетна управляющий вход амплитудного модулятора 1, С одного и другого ВЫходов амплитудного модулятора 1 соответственно на кыщ первого и второгоширокополосных усилителей 2 и 5 по- (Оступают амплитудно-модулированныесигналы, находящиеся в противофазеодин относительно другого. Эти сигналы (фиг,2,в и г) при сложении даютнемодулированный сигнал несущей частоты. С выходок уаилнтелей 2 и .5,обеспечивающих необх 7"лимое усилениеи сОГласованпе с нагрузкамиу усилен"ные...

Номер патента: 665391

Опубликовано: 30.05.1979

Авторы: Белов, Григорьев, Коблов, Машевский, Мягков, Штапель

МПК: H03C 1/00

Метки: бортовой, имитатор, навигационной, радиолокационной, станции

...в зависимости от режима работы имитатора клистронного гетеродина. Выход лампы 13 подсоединен к индикатору 14 РЛС.Имитатор 5 режима отказа системы стабилизации антенны по крену состоит из детектора 15 огибающей, управляющей лампы 16 и связанного с ней модулятора 17 сигналов,Схема р а ботает следующим обр азом.При нажатии кнопки 18 ввод отказа по крену, расположенной на пульте 19 оператора, срабатывает реле 20 и с помощью своих контактов 21 подключает выход смесителя 12 на вход модулятора 17, выполненного на полупроводниковом диоде 22. При этом выход модулятора 17 (сопротивление 23) с помощью контактов 24 реле 20 подсоединяется к сетке лампы 13 в схеме 11 управления сигналом в режиме АПЧ. В реальной РЛС отказ системы стабилизации по...

Номер патента: 819930

Опубликовано: 07.04.1981

Авторы: Бувин, Лютов

МПК: H03C 1/00

Метки: модулятор

...подключен средний вывод резистивного делителя 4, 5, включенного параллельно выходу модулятора, а выход усилительного элемента 3 соединен с управ819930 1 О Формула изобретения Составитель И. Горелова Редактор И. Гохфельд Техред А. Бойкас Корректор С. 1 Цомак Заказ 1117/34 Тираж 988 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул, Проектная, 4ляющим входом регулирующего элемента 1, а также источник 6 модулирующего сигнала, к выходу которого подключен непотенциальный вывод резистивного делителя 4, 5.Модулятор работает следующим образом.При отсутствии модулирующего сигнала от источника 6 на выходе модулятора устанавливается...

Номер патента: 932587

Опубликовано: 30.05.1982

Автор: Зубков

МПК: H03C 1/00

Метки: преобразования, сигналов, управляющих

...включенные последовательно ин тегратор 8 и пятый элемент И-НЕ 9 и непосредственно - с входами шестого элемента И-НЕ 10, Шестой элемент И-НЕ 10 подключен выходом к седьмому элементу И-НЕ 11, выход. которого соединен с входом генератора 12 синусоидального напряжения, подсоединенного выходом к выходной шине 13 измерительного сигнала.В предлагаемом устройстве восьмой элемент И-НЕ 14 включен между выходом четвертого элемента И-НЕ 8 и 7 и входом амплитудного манипулятора 15, выход которого подключен к выходной шине 16 управляющего сигнала. При этом вход и выход седьмого элемента И-НЕ 11 подсоединены соответ-, ственно к выходу и входу третьего элемента И-НЕ б.Результат выпрямления радиоимпульсов, поступающих на неинверти рующий вход...

Номер патента: 1152077

Опубликовано: 23.04.1985

Автор: Ивлев

МПК: H03C 1/00

Метки: амплитудно-модулированных, сигналов, формирователь

...сигналов содержит амплитудный модулятор 1, направленныйответвитель 2, амплитудный детектор Э, 15первый логарифмический усилитель 4,первый сумматор 5, второй логарифмический усилитель 6, второй 7 и весовой 8 сумматоры, согласующий усилитель 9, дифференциальный экспонен Оциальный усилитель 10,Формирователь амплитудно-модулированных сигналов работает следующимобразом.В предлагаемом формирователе выделение сигнала ошибки при автоматическом регулировании амплитуды выходного сигнала осуществляется двумя каналами.При малых уровнях СВЧ сигнала, приЗОкоторых характеристика амплитудногодетектора 3 квадратична весовой сумматор 8 пропускает на вход дифференциального экспоненциального усилителя10 только сигнал от первого...

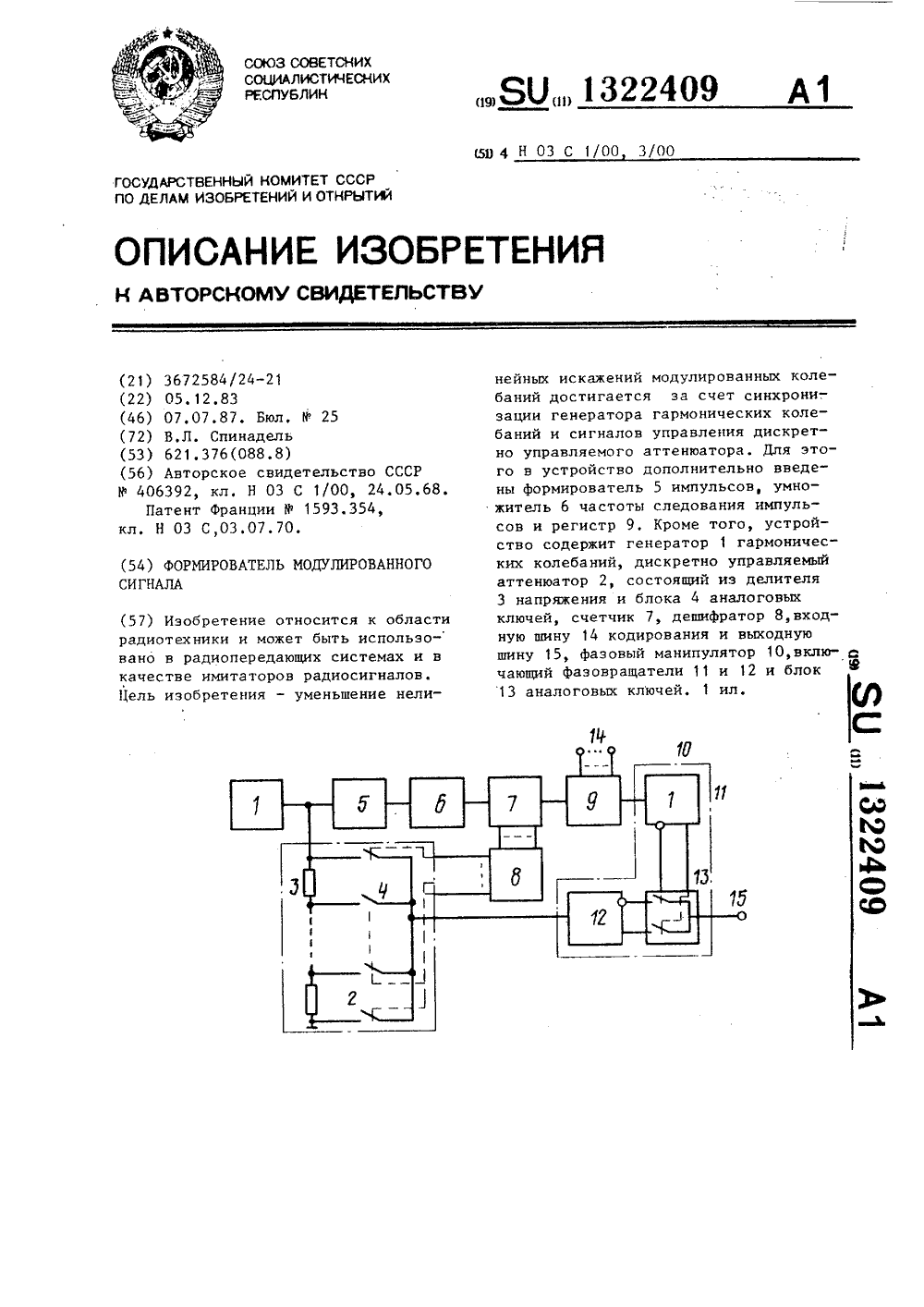

Номер патента: 1322409

Опубликовано: 07.07.1987

Автор: Спинадель

МПК: H03C 1/00, H03C 3/00

Метки: модулированного, сигнала, формирователь

...10 соединен с выходной шиной 15, а входы управления регистра 9 подключень 1 к шине 14 кодирования, 45Формирователь модулирующего сигнала работает следующим образом,Выходное напряжение с генератора 1 гармонических колебаний поступает на высокочастотный вход дискретно 50 управляемого аттенюатара 2,который может оыть выполнен в виде резистивного делителя 3 напряжения, выходы которого коммутируются блоком 4 аналоговых ключей, одногременно выходной 55 сигнал генератора 1 гармонических колебаний через Формирователь 5 импульсов и умнажитель б частоты следования импульсов на два поступает на счетный 09 2вход счетчика 7 импульсов. Выходнойсигнал счетчика 7, представляющий собой двоичный код, преобразуется дешифратором 8 в кад управления...

Номер патента: 1352611

Опубликовано: 15.11.1987

Автор: Глушко

МПК: G01R 29/24, H03C 1/00

Метки: амплитудный, модулятор

...б, источник 7 модулирующего сиг б нала и первый и второй токосъемники 8 и 9. Амплитудный модулятор работает следующим образом.Первая и вторая металлические пластины 1 и 2 образуют ротор, а третья и четвертая металлические пластины 3 и 4 - статор амплитудного модулятора.Если напряжение на выходе источниа 7 равно нулю, электрическое поле ежду третьей и четвертой металлическими пластинами 3 и 4 отсутствует и поэтому заряд на первой и второй металлических пластинах 1 и 2 не индуцируетсяПри наличии напряжения на выходеисточника 7 между третьей и четвертойметаллическими пластинами 3 и 4 возникает электрическое лоле, напряженность которого пропорциональна приложенному к ним напряжению. При этом на первой и второй металлических40 11 2пластинах...

Номер патента: 1532991

Опубликовано: 30.12.1989

Автор: Воронков

МПК: H03C 1/00

Метки: амплитудный, модулятор

...импульсы форМируемые в формирователе 8, причемйх длительность выбирается много 35Меньше длительности периода модулированного сигнала., Частота следованиястробирующих импульсов уста.навливается с помощью делителя 7 частотыпосредством деления частоты модулируемого сигнала и выбирается многобольше частоты модулирующего сигнала, а также из условия обеспечениянормальной раб 9 ты по быстродействиюформирователя 8 (на практике не более единиц мегагерц).С помощью фазовращателя Ь положение стробирующих импульсов во:времени относительно входного сигнала блока 5 выборки-хранения устанавливается таким образом, чтобы выборки мгновенных значений входного напряженияэтого блока соответствовали его амплитудным значениям. При этОм моменты Выборки...

Номер патента: 1739473

Опубликовано: 07.06.1992

Авторы: Минц, Немшилов, Савицкий, Чинков

МПК: H03C 1/00

Метки: амплитудно-модулированных, генератор, сетки, сигналов

...счетчик 11 работает на вычитание, изменяя адреса кодов амплитудв блоке 9 оперативного запоминания в обратном порядке. С поступлением очередных (М)-х импульсов счетчик 6 и реверсивный счетчик 11 обнуляются. На выходе управляемого аттенюатора 8 будет сформирован второй полупериод, а с начала отсчета - период Т АИМ-сигнала.Переключатель 5 возвращается в исходное состояние и в дальнейшем работа генератора сетки АМ сигналов периодически повторяется. На выходе управляемого аттенюатора 8 формируется периодический АИМ-сигнал Е(т) (фиг, 2 а), который подается на сигнальные входы управляемых выходных фильтрующих блоков 15. Этими блоками выделяются частотные полосы йМ ч- И и на их выходах образуются АМ-сигналы с коэффициентом модуляции М,...
