H02H — Схемы защиты электрических линий, машин и приборов

Номер патента: 911664

Опубликовано: 07.03.1982

Автор: Литвиненко

МПК: H02H 7/08

Метки: модель, постоянного, тепловая, электродвигателя

...увеличиваеся,ток якоря уменьшается, В то же время происходит нагрев токс,м в цепи 50обратной связи обмотки дросселя 2.Это приводит к увеличению ее сопротивления и, следовательно, к увеличению падения напряжения на дросселе, Иньвщ словами, уменьшается шунтирующее действие дросселя. В целомзто приводит к температурной компенсации изменения сопротивления,Рассмотрим теперь компенсацию,температурных вариаций сопротивления. 60тиристоров.Увеличение температуры приводит.обычно к уменьшению сопротивле:ияперехода тиристора и увеличению токаякорной цепи. Это увеличение тока 65 Фдолжно быть скомпенсировано соответствующим образом изменением установки токоограничения, т.е. сигналомс выхода тепловой модели.Следует заметить, что электропривод в...

Номер патента: 911665

Опубликовано: 07.03.1982

Авторы: Ерыгин, Трембицкий, Усачев, Яковлев

МПК: H02H 11/00

Метки: бескамерной, искробезопасности, оценки, цепей, электрических

...мощности для даннойвзрывчатой смеси. Цепь искробезопасна при оцениваемых параметрах, еслиона удовлетворяет обеим критериям.Если с помощью, предлагаемого способа решается задача определенияискробезопасных или воспламеняющихпараметров электрической цепи, тоэти параметры определяются по каждому критерию и выбираются меньшиезначения из двух.Таким образом способ бескамернойоценки искробезопасности электри-ческих цепей позволяет повысить точность оценки искробеэопасности за.счет учета особенностей разрядапри любом типе электрической цепи..с 3 911 ббЦель изобретения - повышение точности оценки.Поставленная цель достигаетсятем, что в способе бескамерной оценки искробезопасности электрическихцепей, работающих во взрывоопаснойсреде, путем...

Номер патента: 917248

Опубликовано: 30.03.1982

Авторы: Врублевский, Зорин, Левкович, Славин, Толстов

МПК: H02H 3/08

Метки: выключателя, высшего, защиты, работающего, стороны, трансформатора

...отделитель, включенный между выводами высшего напряжения трансформатора и питающей линией, блок защиты трансформатора, трансФорматоры тока и блоки защит питающей линии, реагирующие на составляющие токов в фазах линии, отличные от промышленной, выходы которых под ключены в цепи отключения выключателей питающей линии, нагруэочный резистор, один вывод которого соединен с землей, а другой Функционально связан с вводом высшего напряже ния одной иэ фаз трансформатора, дополнительно введен коммутационный апнарат, включенный между выводом нагрузочного резистора и вводом высшего напряжения трансформатора, при чем цепь включения коммутационного аппарата соединена с выходом блока защиты трансформатора, а блок-контакт коммутационного аппарата...

Номер патента: 917249

Опубликовано: 30.03.1982

Авторы: Антонов, Белков, Иванов, Скворцов, Шимченко

МПК: H02H 3/16

Метки: замыкания, защиты, землю, переменного, сети

...функциональная схема предлагаемого устрой ства.917249 Формула изобретения 15 ВНИИПИТираж б 98/72е аказодпис Устройство содержит генератор 1импульсов повышенной частоты, трансформатор 2 тока нулевой последовательности, амплитудный ограничитель 3два счетчика 4 и 5 импульсов, блок бвыявления большего числа импульсови исполнительный орган 7.Устройство работает следующим образом.С генератора 1 импульсов повышен.ной частоты последовательность импульсов поступает на счетчик 4 импульсов и на одну из обмоток трансформатора 2 тока нулевой последовательности. С трансформатора 2 токанулевой последовательности черезамплитудный ограничитель 3 последовательность импульсов генератора 1импульсов повышенной частоты поступает на. вход счетчика 5...

Номер патента: 917250

Опубликовано: 30.03.1982

Авторы: Бойко, Нагорный, Третьяк

МПК: H02H 3/16

Метки: быть, заземлен, защиты, корпус, может, утечки, электроустановки

...состоянии, реле 10 обесточено, и при нажатии кнопки 18 включения . 65 электромагнит автомата.17 становит-ся на самоблокировку через контакты 19 и включает контактами 16 на-пряжение на электроустановку.Если изоляция одной иэ питающихФаэ понижается и появляется токутечки, достаточный для зажиганияпромежутка сетка-катод тиратрона,последний открывается, появляетсяток в катодной цепи тиратрона на порядок выше тока в сеточной цепи, открывается транзистор 9 напряжением,выделившимся на резисторе 8. Срабатывает исполнительное реле 10 и разрывает контактами 20 цепь питанияавтомата 17, который полностью обесточивает защищаемую установку. Горящий тиратрон 1 указывает на неисправность изоляции. для приведения схемыв исходное состояние...

Номер патента: 917251

Опубликовано: 30.03.1982

Автор: Животовский

МПК: H02H 3/17

Метки: защитного, отключения, электроустановки

...Я и при отсутствии недопустимого значения сопрртивления утечки Я) величина оперативного тока, протекающего через датчик, имеет небольшое значение, исигнал с выхода преобразователя 11тока не достигает порога срабатыва-. ния исполнительного органа 7 защиты. Величина напряжения на конденсаторе 13 соответствует падению напряжения5 1 О 15 20 25 30 35 Еопо) =Р,. де 1(-о к уста ения (до пуст имого у 1 ецки) резистооперативого 1 о ения утечпроцесс . ит не в ения утечьключа 14 на резисторе 12, причем заряжаетсяемкость до этого напряжения тольков моменты откры 1 ого состояния ключа 14, когда на вход его поступаютдискретные (селекторные ) сигналыот формирователя 6 селекторных импульсов. При изменении сопротивления изоляции величина падения...

Номер патента: 917252

Опубликовано: 30.03.1982

Авторы: Дробинский, Погребец

МПК: H02H 3/24

Метки: защиты, изменения, питания

...7 - .8 и 9 " 10 соединены с анодом стабилитрона 11 ика=одом стабилитрона 12, причем ка.тод стабилитрона 11 через резистор13 подключен к положительной шине14 контролируемого напряжения, аанод стабилитрона 12 - к отриЦательной шине 15 контролируемого напряжения. Стабилитроны 11 и 12 и резистор 13 образуют стабилизатор, Крометого, катод светодиода 8 соединенс потенциометром 16, образующим срезистором 17 первый регулируемыйделитель контролируемого напряжения,а анод светодиода 10 соединен спотенциометром 18, образующим срезистором 19 второй делитель контролируемого напряжения.Устройство работает следующим образом.З 5При номинальном значении контролируемого напряжения светодиоды 8и 10 (обоих оптронных инвертор-переключателей)...

Номер патента: 917253

Опубликовано: 30.03.1982

Автор: Ульянов

МПК: H02H 5/10

Метки: защиты, несимметричного, режима, трехфазной, электроустановки

...4 ток питающей сети фазы С положительной или отрицательной полярности проходит через конденсатор 8 и 60 контакты кнопки Пуск 4 на управляющий электрод симмистора 5 и через его переход в фазу В. Симмистор 5 включается и тем самым создает цепь прохождения тока фазы А и В 65 через обмотку контактора 1. Контактор включается, и напряжение питающей сети поступает потребителю. Контакты 2 блокировки контактора создают цепи питания управляющего электрода симмистора 5 через замкнутую кнопку Стоп 3. При разрыве контактов кнопки Стоп 3 цепь питания управляющего электрода симмистора 5 обрывается. Ток симмистора 5 при переходе через ноль прекращается обмотка контактора 1 обесточивается, устройство переходит в исходное положение. Стабилитроны б и 7...

Номер патента: 917254

Опубликовано: 30.03.1982

Авторы: Иванов, Лозенко

МПК: H02H 7/08

Метки: вентильного, защитное, отключающее, электродвигателя

...коммутатора 5. К много-.канальному выходу полупроводникового коммутатора 5 подключены секции якорной обмотки синхронной машины 2. Информация об относительном 25положении ротора и статора синхронной машины с датчика 3 преобразуется в формирователе 4 в сигналы управления, которые в определенной последовательности открывают транзисторы 30полупроводникового коммутатора 5,Секции якорной обмотки синхронноймашины 2 периодически подключаютсяк основному источнику 10 питания, исинхронная машина 2 создает вра"щающий момент.Дополнительно к управляющим цепямтранзисторов полупроводникового коммутатора 5 подключен многоканальныйвыход блока 7 запирания, к управляюцему входу которого подключен выходблока 9 отключения, первый вход которого подключен к...

Номер патента: 917255

Опубликовано: 30.03.1982

Авторы: Богдан, Воронич, Калмыков

МПК: H02H 7/08

Метки: асинхронного, витковых, замыканий, защиты, обмотке, статора, трехфазного, электродвигателя

...Исследования показывают, что при несимметрии исходной системы токов или напряжений (первичных) ферромагнитного преобразователя гармонические состав ляющие выходного напряжения преобразователя сдвигаются на углы, превышающие углы сдвига фаэных первичных токов или напряжений в числораз, соответствующее номеругармоники. Следовательно, при малой не- симметрии (отклонении фазных токов или напряжений,на 2 - 3) напряжения высших гармоник на выходе преобразователей будут значительными и превышать напряжение первой гармо ники.Третью гармонику испольэовать нецелесообразно, так как она имеется на выходе преобразователя в симметричном режиме, величина ее 45 зависит от первичного тока преобразователя, и при появлении малой несимметрии она...

Номер патента: 917256

Опубликовано: 30.03.1982

Авторы: Гольц, Литвин, Прокопенко

МПК: H02H 7/08

Метки: двигателя, защиты, постоянного, токовой

...к валу двигателя 2 подключен датчик 4 частоты вращения, функциональный преобразователь 5, к выходу которого подключены блок токоограничения б и последовательно соединенные интегратор 7 и пороговый блок 8. функциональный преобразователь 5 выполнен в виде датчика 9 модуля тока, датчика 10 модуля частоты вращения и блока 11 деления.Устройство работает следующим образом. 60В режиме пуска электродвигателя сигнал навходе Формирователя 1 импульсов управления максимальный, он вырабатывает управляющие импульсы максимальной длительности для пи тания якорной цепи двигателя 2. Двигатель 2 еще неподвижен, ток якоря возрастает, и сигнал на.выходе датчика 3 тока, пропорциональный току якоря, через функциональный Преобразователь 5 поступает на входы...

Номер патента: 917257

Опубликовано: 30.03.1982

Автор: Карпиловский

МПК: H02H 7/08

Метки: замыканий, защиты, машин, межвитковых, обмотках, трехфазных, электрических

...схема устройства, реализующего предлагаемый способ.Устройство содержит однофазныйгенератор 1 напряжения переменноготока, коммутаторы 2 и 3, блок 4 40уставок, блок 5 управления, датчики б - 9 тока оперативного сигнаЛа, индикаторы 10 - 12, формирователь 13 искусственной нулевой точки,причем один вывод генератора 1 через 45Формирователь 13 и подсоединенные кего выходам датчики б - 8 тока подсоединен ко всем фазам электрическойсистемы, а другой вывод генератора1 через датчик 9 тока - параллельно50ко всем входам коммутатора 2, каждыйвыход которого подключен к нулевойточке соответствующей электрическоймашины 14 " 1 б.Выходы датчиков б - 8 тока соединены с входами индикаторов 10 - 12,а выход датчика 9 тока подключенко всем входам...

Номер патента: 917258

Опубликовано: 30.03.1982

Авторы: Куцовский, Мамонтова, Петров

МПК: H02H 11/00

Метки: блокирования, включения, выключателями, делителями, емкостными, замыкание, контактах, короткое, оборудованных, шин

...при к.з. в минимальном режиме, что накладывает ограничения на область использования устройства.Цель изобретения - повышение чувствительности устройства.Поставленная цель достигается тем, что в устройстве для блокирования включения на короткое замыкание шин, оборудованных выключателя- ми с емкостными делителями напряжения на контактах, содержащем измерительный трансформатор напряжения, первичная обмотка которого подключена к шинам, а вторичная Функционально связана с элементом ИЛИ, элементом времени с задержкой на срабатывание, расширителем импульсов и исполнительным элементом, подключенным выходом к блоку формирования сигнала на включение выключателя, дополнительно введены три формирователя прямоугольных импульсов, два элемента ИЛИ и...

Номер патента: 919005

Опубликовано: 07.04.1982

Авторы: Вишняков, Мамонтова

МПК: H02H 3/06

Метки: высоковольтное, распределительное

...6 и наличии обходного выключателя в качестве коммутационного элемента 9 дополнительной цепи использован обходной выключатель.Высоковольтное распределительноеустройство работает следующим образом.При возникновении короткого замыкания на отходящем присоединении 6 с 25выключателем 7 может возникнуть ситуация, когда отклоняющая способнсстьвыключателя 7 ниже требуемой по условиям величины тока к. з. и скоростивосстанавливающего напряжения на его Зоконтактах, В этом случае от датчиков 11тока присоединения 6, на котором возникает короткое замыкание, подаетсч сигнална вход блока 10 автоматики опережающего деления, с одного выхода которогоидет сигнал на включение коммутационного элемента 9, что приводит к подключению дополнительной цепи...

Номер патента: 919006

Опубликовано: 07.04.1982

Авторы: Дмитренко, Линт

МПК: H02H 3/40

Метки: дифференциальной, защиты, электроустановки

...детектора 4 положительных полуволн, подается на тормозной вход схемы 5 сравнения и обеспечивает ееблокирование при протекании тока небаланса, так как значительцо превъпцаетсигнал на рабочем входе. Спгцалы цавыходах .логических элементов ИЛИ 6,И 7 остаются равными нулю, выходнойорган це работает. В этом режиме амплитуда импульсов тока цецаланса равнаамплитуде тока внешнего короткого замыкация, что приводит к срабатываниюбыстродействующего органа 8 тока ипэявлецпю сигнала на соответствующемвходе логическэгэ элемента И 7. Однакопоследний це переключается цз-за отсутствия логической "1" ца другом егэ входе.Элементы 1 и 11 могут быть выполнены цз промежуточных малогабаритных трансформаторах и полупроводниковых выпрямителях,...

Номер патента: 919007

Опубликовано: 07.04.1982

Авторы: Ванин, Мухин, Таджибаев

МПК: H02H 3/40

Метки: реле, сопротивления

...млйули и реагирующий алемеигЯ,Наличие согласующих трансформаторооприводит к возникновению погрешности,. обусловленной неидеальностью их характеристик, что снижает точность и чувствительность реле.Цель изобретения - повьппение точности и чувствительности реле,Поставленная цель достигается тем,что в реле сопротивления, содержащемизмерительные трансформаторы тока, квыходам которых подключены преобразователи ток-напряжение, измерительный трансформатор напряжения, промежуточные трехобмоточные трансформаторы напряжения, подключенные выходамико входам измерительного блока, навыходе которого включены последовательно блок сравнения и выходной орган,выходы каждого из преобразователейток-напряжение и выходы измерительного трансформатора напряжения...

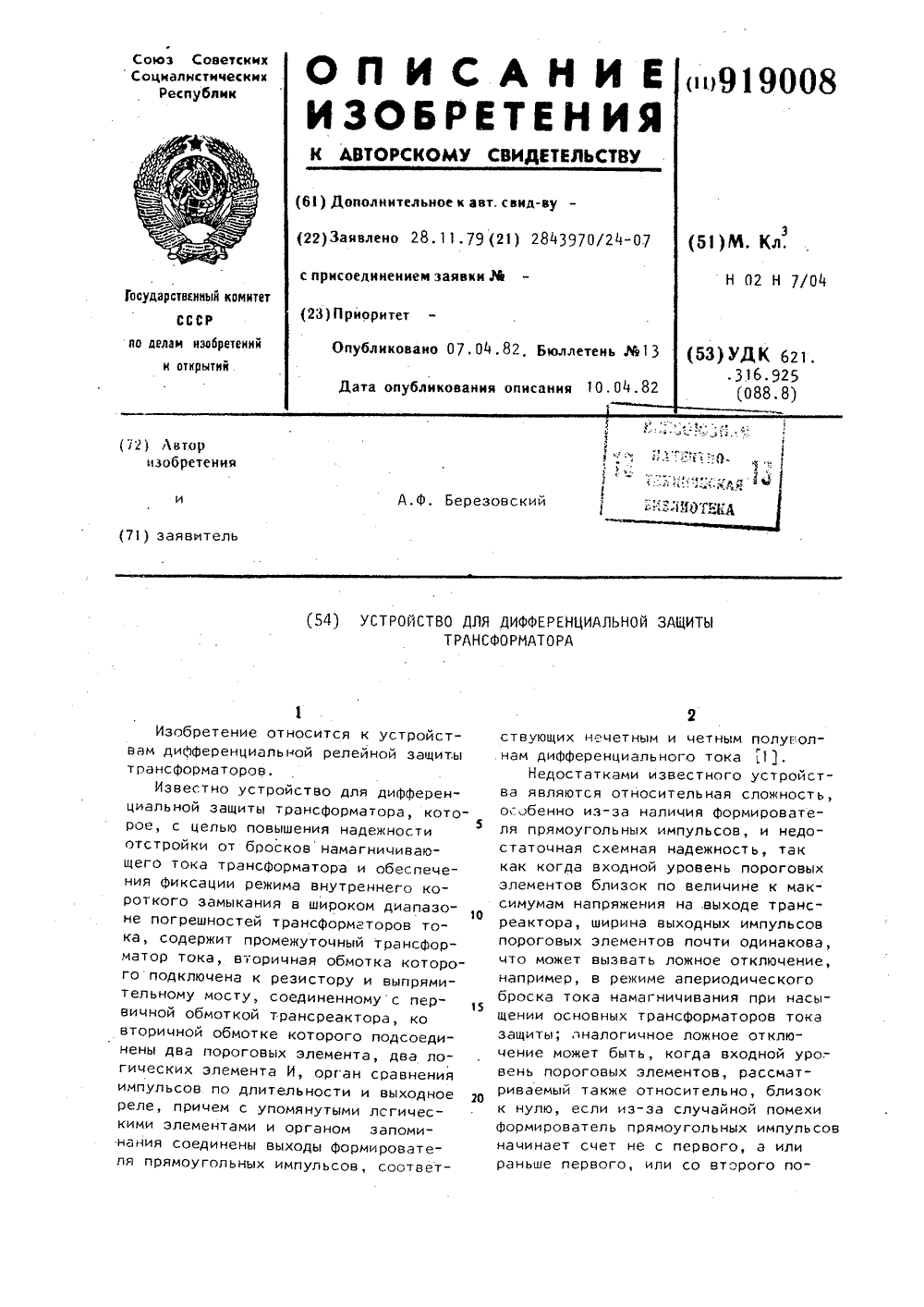

Номер патента: 919008

Опубликовано: 07.04.1982

Автор: Березовский

МПК: H02H 7/04

Метки: дифференциальной, защиты, трансформатора

...периодический сигналПС СПо, + о,где ПС и СП - импульсы средние поформе между прямоугольной и синусоидальной, причем П ставится с тойстороны, где импульс ближе к прямоугольному, в знаменателе указана длительность импульсов в долях периода(Т), А таких условиях цепочка 3 навход релейного Формирователя 7 передает сигнал с минимальными паузами,длительность которых не зависит отамплитуды исходного сигнала.Р е ж и м 1 Ч, Апериодический бросок тока намагничивания, который близок к неполной синусоиде с основанием 180-240 о, сдвинутый вверх. Приэтом на входе цепочки 3 появляетсязатухающий сигнал, который можнообозначитьПС + ПС ОО, - 0,66 О, - О,34+где О - пауза.Цепочка 3 работает в режиме, состоящем из аналогичного режиму 1паузы.Р е ж и м...

Номер патента: 919009

Опубликовано: 07.04.1982

Автор: Клецель

МПК: H02H 7/08

Метки: группы, защиты, электродвигателей

...А и С соответственно для ввода первого, 10 второго, и и-го двигателя, включены по 30-ти градусной схеме П 9 и П 1 П и 1 П, 2 П и 2 ПпП и пП - первая группа реле повторителей; 1 П и 1 П", 2 П и 2 П 15 пП и пП" - вторая групп; 1 РВ 9 РВ реле времени; 1 П , 2 П . 3 Пи П - выходные промежуточные релеВдействующие на отключение первого, второго третьего двигателей и ввода 2 о соответственно, 1 УУ - указательные реле; БК, 1 БК, 2 БК, 3 БК - блокконтакты выключателей ввода, первого, второго, третьего двигателей, соответственно; 7 РВ, 8 РВ, 9 РВ, 7 У, 8 У, 25 9 У - введены дополнительно (на фиг,2 ,они и цепи их подключения выделены пунктиром и обозначены цифрой 1, а изменения в опрвтивных цепях выходных промежуточных реле обзначены циф- зо рой...

Номер патента: 919010

Опубликовано: 07.04.1982

Авторы: Гарке, Дувняк, Макаров

МПК: H02H 7/08

Метки: возбуждения, защиты, тиристорного, цепи, электрической

...(фиг. 1)Кривая имеет несколько характерныхучастков: участок коммутации(переключения) двух тиристоров, ток изменяется за время, которому соответ-,ствует угол коммутации (у); участок открытого тиристора, ток постоянный; участок закрытого вентиля токравен нулю, Угол коммутации увеличивается лишь при повреждениях в цепях возбуждения. При нормальном режиме и при формировках угол остаетсянеизменным.Устройство работает следующим образом.Промежуточный трансформатор 1 подает сигнал, (Фиг. 1) на дифференциатор 2, который выделяет сигналытолько в течение времени, соответствующего углу коммутациитиристоров. Блок 3 получения прямоугольныхсигналов преобразует сигналы, полученные на выходе дифференциатора 2,в прямоугольные и подает их на...

Номер патента: 919011

Опубликовано: 07.04.1982

Автор: Антоневич

МПК: H02H 7/10

Метки: защиты, преобразователя, тиристорного

...Заказ 2156/36 Тираж 670 писно 1 лиал П Патент", г. Ужгород, ул. Проектная,ния к клеммам для подключения тиристоров преобразователя,На чертеже приведена принципиальная электрическая схема устройствадля защиты тиристорного преобразователя.Устройство содержит ограничительную цепь, состоящую из последовательно соединенных диода 1 и конденсатора 2, зашунтированного резистором 3, 10и включеннуд к контурному конденсатору 1 инвертора преобразователя, Пороговый элемент 5 подсоединен своимвходом к точке соединения анода диода 1 и конденсатора 2, а выходом - 1через блок 6 снятия импульсов возбуждения к тиристорному преобразователю,Устройство работает следующим образом,В режиме пуска напряжение на конденсаторе 2 ограничительной цепи плавно...

Номер патента: 919012

Опубликовано: 07.04.1982

Авторы: Мальцев, Пикман

МПК: H02H 7/12

Метки: защиты, преобразователя

...от релейного элемента, установленного в противофазе.На выходе триггеров 5 установлены по два элемента 6 и 7 времени, Триггеры 8 зажигают сигнальные лампы 9. Элементы 7 запускают триггеры 10. Каждый элемент 4 через схему НЕ 11 и схему ИЛИ-НЕ 12 дает команду на схему ИЛИ 13, на выходе которой установлен элемент 14 выдержки времени, определяющий время действия защиты на отключение преобразователя. Инверсные выходы триггеров 10 блокируютсхему НЕ 12, установленную в противофазах от данного триггера, При нор- ЗОмальных коммутациях элемента 3, переключаясь каждый период, одной полуволной фазного тока запускают а другой сбрасывают триггеры 5,В аварийном режиме, например припропуске зажигания вентиля преобразователя, нарушаются нормальные...

Номер патента: 919013

Опубликовано: 07.04.1982

Автор: Назаров

МПК: H02H 9/00

Метки: заземления, нейтрали, трансформатора

...размыканию треугольника обмотки 4 и резкому снижению напряжения на выпрямительном блоке 8, однако максимальная величина напряжения насыщения у нелинейного ферромагнитного .элемента 5 гарантирует надежную подготовку защитного устройства к ограничению перенапряжений, появление которых возможно в результате тепловых повреждений изоляции или обрывов 1 О фаз линий электропередач.Следовательно, при появлении токов короткого замыкания в сети автоматически возрастает до необходимого уровня результирующая величина сопротив ления нулевой последовательности благодаря комплексному воздействию устройства на основе функционального взаимодействия между обмотками 2 и 4 в результате изменившихся электри ческих параметров составляющих элементов,При...

Номер патента: 920933

Опубликовано: 15.04.1982

Авторы: Подгорный, Рыбалкин, Стародубцев

МПК: H02H 3/08

Метки: замыкания, короткого, моделирования, физического

...которогоподключена к сети переменного тока,ко вторичной обмотке подключена последовательная цепь, выполненная ввиде фазовключающего блока 2, линейной индуктивности 3, активного сопротивления 4, и первичной обмоткитрансформатора тока 5, ко вторичнойобмотке которого подключен блок релейной защиты б, полупроводниковыймост, выполненный на диодах 7, н од.ну диагональ которого включен стабилитрон 8, к другой его диагоналиподключен ключевой. элемент 9 включенный в указанную последовательную.цепь между выходными зажимами первичной обмотки трансформатора тока 5и вторичной обмотки лабораторногоавтотрансформатора 1.Устройство работает следующим образом,При разомкнутом состоянии ключевого элемента 9 уравнение процессав модели имеет нидЕВо (Ш 1 Ч) =ь...

Номер патента: 920934

Опубликовано: 15.04.1982

Авторы: Голубев, Дуров, Коваленко, Уляницкий

МПК: H02H 3/08

Метки: вагонов, дуговых, защиты, искровых, пассажирских, повреждений, постоянного, сетей, электрических

...с элемента И идет на вход испол- кительного органа, который отключает всю электрическую нагрузку вагона. При однократной коммутационной помехе сформированный в частотном блоке импульс по времени не превышает время установки дугового блока и блока искрений. Устройство не срабатывает. Кроме того, в устройстве обеспечена защита от ложных срабатываний, которые могут произойти в период под готовки электрического оборудованиявагона к рейсу.Питание электрической нагрузки большинства типов пассажирских вагонов осуществляется по двум основным 45 фидерам (фидер софитного освещения и сигнализации; фидер кондиционирования и люминисцентного освещения). При дуговом повреждении одного из указанных фидеров данное устройство отключает всю электрическую...

Номер патента: 920935

Опубликовано: 15.04.1982

Авторы: Забульский, Шуминский

МПК: H02H 3/24

Метки: защиты, переменного, понижения, электроустановки

...со вторымрезистором, цепь из которых включенапараллельно диоду, а вторые вывоцывторого конденсатора и первого ре"зистора подключены к другому зажимупостоянного тока выпрямительногомоста.На чертеже показана принципиальная схема устройства.Устройство содержит выпрямительный мост 1 к зажимам постоянноготока которого подсоединены конденсатор 2 и резистор 3, а через диод4 конденсатор 5, параллельно диоду 4подаоединена цепочка из последовательно соединенных оптрона 6 и резистора 7. Светодиодная часть оптрона бподсоединена встречно к полярностиЗО ,пиода 4,920935 Формула изобретения Составитель Т. Щеголькова Техред Л.Пекарь Ко етни дактор К. Вол тор г Подписна СССР каз 2365/67 Тираж 670 ВНИИПИ Государственног по делам изобретений 113035, Москва,...

Номер патента: 920936

Опубликовано: 15.04.1982

Автор: Кочетков

МПК: H02H 3/28

Метки: защиты, комплектной, низкого, подстанции, релейной, секции, трансформаторной, шин

...1-3, защищена дифференциальной токовой защитой, включающей в себя датчики 7,8 и 11, выходы которых соединены последовательно между собой и с входом релейного органа 12, причем выходы датчиков 7 и 8 включены между собой согласно, а по отношению к датчику 11 - встречно. Релейные органы 9, 10 и 12 срабатывают 40 только при одной полярности подведенного входного напряжения, указанной на схеме. Датчики тока. представляют собой трансформаторы тока 13-15, вторичные обмотки которых подключены 45 к первым диагоналям диодных выпрямительных мостов 1 б, ко вторым диагоналям которых подключены реэисторы 19-21. В датчиках тока линий 7 и 8 параллельно резисторам 19 и 20 5 О псдключены конденсаторы 22 и 23. Выходом датчиков тока являются выводы...

Номер патента: 920937

Опубликовано: 15.04.1982

Авторы: Габов, Проус, Смоленков, Ткаченко

МПК: H02H 3/28

Метки: дифференциальной, защиты, сборных, шин

...которого подсоединены выходы органа минимальногонапряжения и реагирующего органа защиты, блок выдержки времени 10, вклю.ченный на выходе реагирующего органа защиты, дизъюнктор .11, ко входамкоторого подсоединены выходы конъюнктора и блока выдержки времени, аего выход подсоединен к исполнйтельным цепям защиты.Повышение быстродействия устройства обеспечивается за счетсрабатывания органа минимального напряжения 8 ЗОв начальный момент времени возникновения короткого замыкания в зоне защиты. С момента начала короткого заМыкания в течение некоторого временИпреобразователи ток - напряжение 1 35работают на линейном участке передаточной характеристики. Поэтому втечение этого времени рабочее напряжение практически равно полному тормозному...

Номер патента: 920938

Опубликовано: 15.04.1982

Автор: Шевцов

МПК: H02H 3/38

Метки: активной, мощности, реле

...на выходе фазочувствительного выпрямителя подключены к входам вычитателя.На чертеже изображена функциональная схема реле активной моцности. О 50 Реле содержит промежуточные преобразователи тока 1 и напряжения 2, подключенные к ним фазочувствитель-. ный выпрямитель 3 со сглаживающим . Фильтром 4 на выходе, неуправляемый выпрямитель 5 переменного напряжения с другим сглаживающим фильтром 6, на выходе которого включен нелинейный блок 7 с обратно-зависимой от входного напряжения проходной характеристикой, и последовательно включенные вычитатель 8, пороговый элемент 9, орган выдержки времени 10 и выходной релейный элемент 11Реле работает следуюцим образом.При наличии на входах реле синусоидального тока 1=1,в 1 п(м- Ч) и на" пряжения...

Номер патента: 920939

Опубликовано: 15.04.1982

Авторы: Бирюков, Круглый

МПК: H02H 7/06

Метки: бесщеточной, защиты, синхронной

...с помощью ограничителя минимальной величины 7, состоящего в простейшем случае из диодов, соединенных по схеме ИЛИ, и эмиттерного повторителя, согласующего выход схемы сравнения со входом реагирующего органа 8Реагирующий орган реализован в видЕ триггера Шмидта, имеющего два входа. Для коррекции использован принцип изменения чувствительности реагирующего органа в функции одного из. входных сигналов устройства защиты. Так как напряжение на выходе преобразователя сигнала тока возбуждения. возбудителя 4 сохраняет свою пропорциональность вызвавшей его величине практически во всех режимах, то это делает его наиболее удобным для использования в корректирующем органе. В качестве корректора сигнала реагирующего органа применен составной...

Номер патента: 920940

Опубликовано: 15.04.1982

Автор: Кропачев

МПК: H02H 7/08

Метки: защиты, перегрева, электроустановки

...310 обесточен. При включении источника питания 1 открываются транзисторы 9 и 11, а исполнительный элемент 10 формирует команду на включение установки в работу. Во времяпуска электроустановки напряжение навыходе источника питания 1 возрастает, но элементы схемы остаются впервом устойчивом состоянии, таккак напряжение на входах транзисторов 8,9 сохраняется в прежнем соотношении.По окончании процесса пускасхема работает в номинальном режиме.В случае возникновения перегрузки,например электродвигателя, увеличивается ток в его обмотках и, соответственно, напряжение на выходе источника питания 1. Одновременно с этимувеличивается нагрев обмоток двигагеля. Сопротивление термодатчика 7возрастает. Транзисторы 9 и 11 закрываются, а транзистор 8...
