H02H — Схемы защиты электрических линий, машин и приборов

Номер патента: 612332

Опубликовано: 25.06.1978

Авторы: Лазарев, Лазарева, Шмаев, Щербакова, Яковлев

МПК: H02H 3/16

Метки: защиты, корпус, отзамыкания, переменного, сети, электроустановки

...10 присоединена к ,шинам питания 5 с помощью шин 12 и 13, а нагрузка 11 - с помощью шин 14 и 15. ЗОШины 12 и 13 явпяются первичными обмотками измеритепьного трансформатора то ка 16, а шины 14 и 15 - первичными обмотками измерительного трансформатора тока 17 ю 3Выход измерительного трансформатора тока 16 соединен с испопнитепьным эпементом устройства защиты 18, а измеритепьного трансформатора тока 17 - с испопнитепь ным эпементом 19. 0Устройство зашиты работает спедуюшимобразом.При отсутствии в установке замыкания . 145на корпус конденсатор 7 заряжен до амплитудн ого значения напряжения наоб мотке 2 трансформатораа 3 и токчерез него не протекает, т.е. устройство зашиты не потребляет энергии. Таки в шинах 12 и 13, а также 14 и 15 равны...

Номер патента: 612333

Опубликовано: 25.06.1978

Авторы: Беспалов, Бураковский, Гирный, Иоэльсон, Кудрявцев, Марчук

МПК: G01R 31/02, H02H 3/26, H02H 3/38 ...

Метки: величине, фазе

...замыканий, через регулируемые резисторы 8 - 10,имитирующие сопротивление цепей напряжения зашиты, и пе 45,реключатедь выбора фаз 11 на входные зажимы 12 - 15 испытуемой эациты 16 с выхода фаэ орегуля тора 1 подается полное раб очее напряжение (межфазное и фазное, рав, ное напряжению, подаваемому в нормальномбОрежиме на защиту при ее питании от трансформатора напряжения.Поскольку реле сопротивления в защите16 выполняется реагирующими либо на меж.фазные напряжения и ток, либо на фазн е,ь ббрегулирование напряжения по величине осуществляется автотрацсформатором 2 толькомежду двумя фазами А и В фаэорегудятора 4зажимы в любых возможных сочетаниях:12-13., 13-14, 14-1212-15 13-15114-15. При этом на другие два входныезажима зашиты от...

Номер патента: 612335

Опубликовано: 25.06.1978

Автор: Соколик

МПК: H02H 3/28

Метки: дифференциальной, защиты, объекта, системы, сосредоточенного, электроэнергетической

...полуволнначинается при различных мгновенных значениях, так полуводна, действующая на срабатывание реагирующего органа, начинает фор, 20.мироваться при большем мгновенном значении, чем полуволна противоположного знака,и оказывается короче по времени.На чертеже изображена блок-схема уст-,ройства, реализирующего предлагаемый спн 25с об,Она содержит объект защиты 1, трансфор-,маторы 2-4 тока, измерительные промежуточные элементы 5-7, осуществляющие преобразование вторичного. тока сторон эащища" З 0емого объекта в пропорциональное напряжение,иди ток: нелинейные функциональные преобраэователи 8-10; резистор-шунт 11, кото-"рым осуществляют регулирование чувствительности регулирующего органа.Принципиально не имеет значения,выполняется ли...

Номер патента: 612336

Опубликовано: 25.06.1978

Авторы: Барашев, Грибакин, Петров, Селезнев, Шерышов, Эйдельман

МПК: H02H 5/04

Метки: изменению, нагрузкой, обмотки, переменного, постоянному, превышения, сопротивления, температуры, току, электрической

...на одном иэ полюсов, включе-ЗОна последовательно встречно по отношениюк другим обмоткам на полюсах.На чертеже представлена схема устройства. 35Устройство содержит электрическую маши-,ну 1, сеть 2, измерительный генератор 3, источник 4 постоянного гока, дроссель 5, измерительный прибор 6, чувствительное к темпеРатуРе Регулируемое сопротивление 7, 4 Оизбирательный блок 8, измерительный блок 9, привод 10 ротора.Испытуемая электрическая машина 1 под-; кшочена к сети 2 через обмотки статора измерительного трехфазного генератора 3, Между двумя линейными проводами (до измерительного генератора) включен источник 4 постоянного тока, в цепь которого посде 50довательно подключен дроссель 5 для ограниченияпеременной составляющей...

Номер патента: 612337

Опубликовано: 25.06.1978

Авторы: Гальперин, Пелих

МПК: H02H 7/00

Метки: двух, защиты, потребителя, работы, статического, трехфазного, фазах, электроэнергии

...содержит транзисторный ключ 1, исполнительный орган 2, параметрический выпрямитель-стабилизатор 3, трехфазный потре битедь энергии 4 и чувствительный элемент 5На чертеже параметрический выпрямитель стабилизатор 3 состоит иэ выпрямитедьногс диода 6, гасящего резистора 7, стабилитрона 8 и сглаживающего конденсатора 9.7 ОРабота устройства осуществляется следую-, щим образом.Линейное напряжение потребителя поступает на вход выпрямителя-стабилизатора и выпрямляется диодом 6, Подученное пудьси 25 руюшее напряжение резистором 7 и стабиднтроном 8 снижается до величины напряжения стабилизации стабидитрона, сглаживается конденсатором 9 и поступает на вход транзистора база-эмиттерПри этом открываетсяЗО транзисторный ключ 1, Аналогично линейное...

Номер патента: 612338

Опубликовано: 25.06.1978

Авторы: Евдокимов, Назаров, Силаева, Федосеев

МПК: H02H 7/06

Метки: возбуждения, генераторов, замыкания, защиты, землю, корпус, одной, синхронных, точке, цепи

...7 с одинаковыми значениями сопротивлений, исполнительный орган защиты 8, вспомогательный источник 9напряжения, реактивный блок 10, образую, щий с разделительным конденсатором резо-,нансную цепь на частоте вспомогательногоисточника питания, и резистор 11, служащий для компенсации влияния сопротивленияизоляции цепи возбуждения на работу мостовой схемы,В этой защите используется принцип наложения на обмотку возбуждения переменного напряжения от вспомогательного источника.55Однако частота напряжения источникапринимается в диапазоне ( 0,2-0, 7) номинальной частоты сети. Напряжения с частотами,находящимися в указанном диапазоне, немогут появляться в обмотке возбуждения0 буждения на существенное время даже при переходных...

Номер патента: 612339

Опубликовано: 25.06.1978

Авторы: Амелин, Маклаков, Чебулаев

МПК: H02H 7/08

Метки: асинхронного, двух, защиты, перегрузок, работы, трехфазного, фазах, электродвигателя

...принципиальная схема устройства,55Оно содержит датчик тока 1 выпрямительный диод 2, первое исполнительное репе 3,переменный резистор 4, конденсатор 5, вгорое исполнитепьное реле 6, гиристор 7, станитепьного реле 6, кнопку "пуск" 12 пуоковто блока 9,К выходу датчика тока 1 параллельноподключаются второе исполнительное реле,1 вход датчика времени пуска и цепь, состоящая иэ последовагепьно включенных первогйсполнительнто реле и гирисгора.Управляющий электрод тиристора подключен к выходу датчика времени пуска. Датчик тока состоит из трансформатора тока 1 и выпрямительного диода 2 и служит для обеспеченияработы устройства при недопустимой перегрузке электродвигателя и пропадании одной изфаз, а также обеспечивает питанием...

Номер патента: 612340

Опубликовано: 25.06.1978

Авторы: Поляков, Поскряков, Сейль, Сихиди, Шадрин

МПК: H02H 7/085

Метки: глубинного, защиты, насоса, перегрузки, поршневого, электропривода

...нечетным дискретным интервалом ЖЬя;ипо четным дискретным интервалом Яр , поистечении периода Т или целого числа периодов Т сравнивать Яи Е 5 , го по ихразнице можно судить о режиме работы насоса.При нормальном режиме по истеченииТ 2 дб= 25, а при нарушении работы насоса изменяется характер кривой мощности, и,как это видно по пунктирным кривым, (см, фиг, 1, б) это приводит к тому,что ЕЬ и Е 51 по истечении Т не равны(точки В и С ца фиг. 1, а). Сравнение суммарных значений мощности " Э и Е Ь,формируемые в четцые и нечетные временныепромежутки целого числа периодов изменениямощности и является критерием оценки работы насоса.Устройство, реализующее способ, содер 45жит преобразователь мощности 1, включенный в силовую электрическую цепь...

Номер патента: 613435

Опубликовано: 30.06.1978

Автор: Герасимчук

МПК: H02H 3/08

Метки: максимального, реле, шинное, электромагнитное

...схематично изображено предложенное устройство в двух проекциях,Оно состоит цз трубчатого разомкнутогомагнцтопрозода 1 и двух надетых на него под вижных разомкнутых магнцтопроводов 2 с пазами для перемещения по направляющим винтам 3, Якорь -. з разомкнутом состоянии прижат пружиной .5 к винту О, регулирующему подъем якоря. Усилие пружины 5 регулирует ся винтом 7 с помсщью планки 8. Направляющими штырями 9 якорь 4 удерживается в заданчом положении. Фиксирующий винт 10 удерживает якорь 4 на направляющих штырях 9 при работе реле в перевернутом состоя нии. Якорь 4 имеет выступ 11, которым онвключает блок 12 контактов прц прохождении тока по токопрозоду Л. Токспрозод 13 вводится в магнцтопрозсд 1, укладывается по егз длине и прижимается к...

Номер патента: 613436

Опубликовано: 30.06.1978

Автор: Григорьев

МПК: H02H 3/08

Метки: защиты, токовой, электровоза

...по отношению к МДС основных обмэток:э:тазляет незначительную, но достат":".-гу 1 о д-я 60 исключения ложных срабатывая:.:"; датчик часть. Таким образом, МДС дэпслнцтеаьной обмотки смещения обеспечивает насыщен гг сердечника трансгьорматэра 1, а ",езультчующая МДС дополнительных обмоток смеще- б 5 Предлагаемсг у:тройстзо токовой зап;цты прц возникновении з силовой цепи эаектроустановки сзерхтэкэзь.х переходных прэцессоз и аварийных режцмоз раоотает следующцм образом.Толчок напряжения з питающей сети прц раосте электроустановки з режиме потребителя энергии вызывает з ее сцловэй сети возникновение сверхтокозого переходного процесса толчка напряжения. Это з сочетании с невозможностью мгновенного возрастания числа оборотсз и магнитно-с...

Номер патента: 613437

Опубликовано: 30.06.1978

Авторы: Сарапулов, Шалин

МПК: H02H 3/28

Метки: дифференциальнофазной, защиты

...пдлуперидддв.При короткосм замь:кгнссц в зоне действии защиты ввиду того, чтд в,плечах защиты протекают токи, имеющие одно ц то же направление, ЭДС, на.водцмыз зо вторичных обмотках трансформаторов 1 - 3, имеют сдсн и тот чах защиты полярность токов од 1 а,Оза, и поэтому образ 1 егся сигнал тслс:кс) на одно.;1 цз плеч 112 ссдОЙ семь: сра в-сенся (ток прдте кает только по одной из обмоток (3, 14 цлц 20, 21 каждого гдля;1:.здзгнного реле), В мсч МЕст ПОЯЗЛЕН 1 Я СИГ 1:злг 2;)20 ОЧЕМ,ПЛЕЧЕ ,;, -0:ИСООЙ С-;МЬ СчЗ 1 Ен"- СИГ 2 Т 2 На тд- .;.озцом плече (4, 21 этой, .е схе ц ы:равнения ет, Прц этом соогветствусдсцее реле срабатывает н замыкает свои контакты 27 цлц 28. Засакнувшиеся контакты выдают сигнал на управляющссс". электрод тиристора...

Номер патента: 613438

Опубликовано: 30.06.1978

Авторы: Комбаров, Утегулов

МПК: H02H 3/34

Метки: коммутации, трехфазного

...начинает циркулировать однонаправленный ток 1,. Обмотки сраз реактора связаны между собой электромагнит:о и имеют согласное для данного тока 1, включение, что сбуславлцвает цалцчпе в коцтуре протекания ОднонапраБлРцного тока зна 111 тельнои Б ли 1 ипы индуктиВности. При теснои элект 1)сма. нитнОЙ связи между фазами реактОра Величина его индуктивности для данного тока раВна 1,-, =.: 51-рь гдР 1 р - и.1:1 Рктивцость одной из обмоток трехфазного "е:.ктора при прочих разомкнутых (1 = А, В, С). Это, в свою очередь, способствует сглаживаниюпульсаций в токе 1 и, следовательо, ток 1, явЛЯется ПРаСтич"ОКИ ПОСТОЯННЫМО 1 этом разец по величине амплитуды фазных ТОКОВ 15, С,- Ц;. ., 115 ОТЕКаЮЩИХ ПО СтОРОЦаМ треугольника, т, е. раден амплитуде...

Номер патента: 613439

Опубликовано: 30.06.1978

Авторы: Грундулис, Зейботс

МПК: H02H 7/08

Метки: двух, защиты, работы, трехфазного, фазах, электродвигателя

...электродвигателя выделяют из этойсистемы пропорцоальные току нагрузки электродвигателя величины Е, и Е, напряжения. При нормальой раб величины Е, и Е, одина мч зачению, пр этом 2 сравнения сигнал отсу о сигнал отсутствует отключающем 4 элемента При поязлени перегрузк электродвигателя возрастает ток. контролируемый формирующими элементами, и соответственно возрастают амплтудные значечия зетичин Е, и Ез, одна из которых. апример Е контролибЗаказ Л. Корнеев Михайлова остави Текред орректор И. Симкн Редактор А, КупрнковаЗаказ 337/555НПО Госу ПодписноеСР Изд,480арственного комитета Спо делам изобретенийИосква, Ж, Раушска Тираж 892 вета Министров открытий наб., д. 4/5п. Харьк. фил. пред. сПатент руется при пОмОщи элемента а контроля...

Номер патента: 613440

Опубликовано: 30.06.1978

Авторы: Гринштейн, Ивановский, Сидорский, Толстов

МПК: H02H 7/10

Метки: блока, ветвей, защиты, параллельно-включенных, преобразователя, силового, тиристорного

...2 сотаит цз высокочастотногоо генератора б, дзух магнитных усилите лей 7. 8, двух трггерных ячеек 9, 1 О и схем11, 12 управления коммутаторам. Рабочие обмотки магнитных усилителе) питаются от генератора. Обмотк упразленця подключены к шунтам 1 З, 14 ветвей тиристороэ 15, 16, При 80 протекании тока через шучты увеличиваетсярабочий ток магнитных усилителей и начинается заряд накопительных конденсаторов 17, 18. Часть раоочего тока усилителей ответвляется в цепь базы транзисторов 19, 20 через резисто,ры 21, 22. Транзисторы открываются и шунтируют зарядные конденсаторы, благодаря чему прл нормальной работе ветвей тиристоров напряжечие конденсаторов 17, 18 не поднимается выше напряжения проооя стаоилитоонов 23, 24. В этом случае триггерные...

Номер патента: 614486

Опубликовано: 05.07.1978

Авторы: Анисимов, Кульбацкий, Рубилкин

МПК: H02H 3/06

Метки: включения, повторного, чапв, частотного

...генерирования и период действия ЧАПВ в системе.При этом дискретное деиствие очередей ЧАБВф характеризуется ступенчатым графиком ростанагрузкн (б), а. баланс мощности в системе, являющийся результатом совместного увеличения мощности генерирования и потребление, условно изображен на графике в, Изменейиечастоты в системе в этик условияк, в,основном, повторяет характер изменения баланса мощ.ности н иллюстрируется на графике г. Для прииятыя на графике уетавок предварительного запуска (возврата) и собственно уставкн ЧАПВ действие очередей происходит а следую.35 щей последовательности: в точке выполняетсяб 4486 формула изобретения Состввнтель Г. Дамскаяекред О, Лу;"оввя Корректор А. Влвсенк нраж 892 Полпнсное Редактор Н. ФельдманЗаказ 3705/44...

Номер патента: 614487

Опубликовано: 05.07.1978

Автор: Худорожков

МПК: H02H 3/24

Метки: защиты, потребителя, трехфазного

...датчикаконтролируемого напряжения ва базах трэн.зисторов с амплитудных детекторов формируют.ся напряжения, по знаку противоположныенапряжениям, поступающим с опорных диодов.Регулировку порогов срабатывания триггер.ного устройства, т. е. открывания транзистора 2 и протекания тока по нагрузке 9, а такжеего эапиранне при определенном уровне входного напряжения выполняют следующим образом.Резисторы 16 н 17 выводят так, чтобы напряжещщ с них, поступающие иа базы транзисторов, были равны нуле, Устанавливаютвходное переменное напряжение, значениемравное нижнему порогу срабатцвания триггерного устройства и вводят резистор 17 дотого момента, пока не включится транзистор 2, 50Это происходит тогда, когда транзистор 1 начнет открываться, те,...

Номер патента: 614488

Опубликовано: 05.07.1978

Авторы: Король, Коструба

МПК: H02H 5/12

Метки: защиты, переменного, поражения, пункте, распледелительном, током, человека, электрическим

...трансформатор тока1 включает и себя вторичную обмотку Ь и двечасти первичной обмотки, состоящие из вводного проводника б и. всех. без исключения фи- Идернцх нроводников 7 одноименной фазы, отходящих от защищаемой. распределительной.электроустановки к электроприемникам,В распределительный силовой акаф илн другую аналогичную распределительную электро. установку установлены три вцсокочувствительных трансформатора тока 1, Йитающвя сетьподводится в распределительную .электроустановку через первую часть;первичной обмотки б,Отходящие от распределительной электроустановки фидернце линии каждой фазы, щюходя Мчерез трансформатор 1, образуют вторую частьпервичной обмотки 7, расположенную встречно по отиощеии 1 о к первой частиобммкн 6.Первичную...

Номер патента: 614489

Опубликовано: 05.07.1978

Авторы: Король, Коструба

МПК: H02H 5/12

Метки: защиты, переменного, поражения, пункте, распределительном, током, человека, электрическим

...в какам-либо из дифференциальных трансформаторов тока 1 - 3 равенств токов в соответствующих вторичных обмот.яах трансформаторов тока появится ЭДС, Та.кое нарушение возникает всякий.раз при появ-:лении тока повреждения (утечки) внутри распределительной электроустановки, напримервследствие прикосновения еловека к токоведущим частям с различными потенциалами, Врезультате этого сигнал будет усилен однимили двумя блоками 9 итолько по переменнойсоставляющей будет передан на вход выходного органа 13 через вторичную обмотку 12.трансформатора 10.Так, если прикосновение произойдет междуодной из фаз и заземленной металлоконструкцией, в первичной обмотке одного только соответствующего дифференциального трансформатора тока нарушится равенство...

Номер патента: 614490

Опубликовано: 05.07.1978

Авторы: Бирюков, Гриншпан, Купцов

МПК: H02H 7/06

Метки: бесщеточной, вращающейся, защиты, повреждений, синхронной, части

...ложные. отключения при различных переходных режимах синхронной машины (нуске, синхронизации, ресенхрониэации, набросе нагрузки и т. п.) и пульсирующих и резкопеременных нагрузках, а также упростить настройку защиты как по амплитуде, так и по времени срабатывания,На чертеже представлена принципиальная электрическая схема устройства для защиты бесщеточной синхронной машины от повреждений, в ее вращающейся части,Устройство содержит трансформатор тока 1,выпрямитель 2 подключенный ко вторичной обмотке трансформатора, конденсатор 3 фильтра, потенцнометр 4 регулировки амплитуды входного сигнала, поротовый элемент - стабилитрон 5, усилитель б на гранзисторе, элемент временной задержки 7, выполненный на траизисторе 8, потенциометре 9,...

Номер патента: 614491

Опубликовано: 05.07.1978

Авторы: Вершин, Гуревич, Морозов, Шперлинг

МПК: H02H 7/093

Метки: генератора, предотвращения, разноса

...блокпереработки информации от датчнка аварийной частоты вращения каждого агрегата подключен к блоку экстренной остановки соответственного первнчного двигателя, к приводу генераторного автомата другого генератора н к органу управления 14 н 15 генераторным автоматом.Схема работает следующим образом, Прн достижении одным нз генераторов, йапрнмер генератором 1, подключенным параллельно с генератором 2 к анне 5 электроэнергетнческой системы, аварийной частоты вращения сигнал от датчнка О поступает в логнческяй блок 12.После логической обработкн ннформацннот датчика О логнческнй блок 2 выдает одновременно команду на блок 6 экстренной остановкн первичного двнгателя 3 н на прнвод генераторного автомата 7.Блок 8 экстренной останоакн,...

Номер патента: 614492

Опубликовано: 05.07.1978

Автор: Матчак

МПК: H02H 7/10

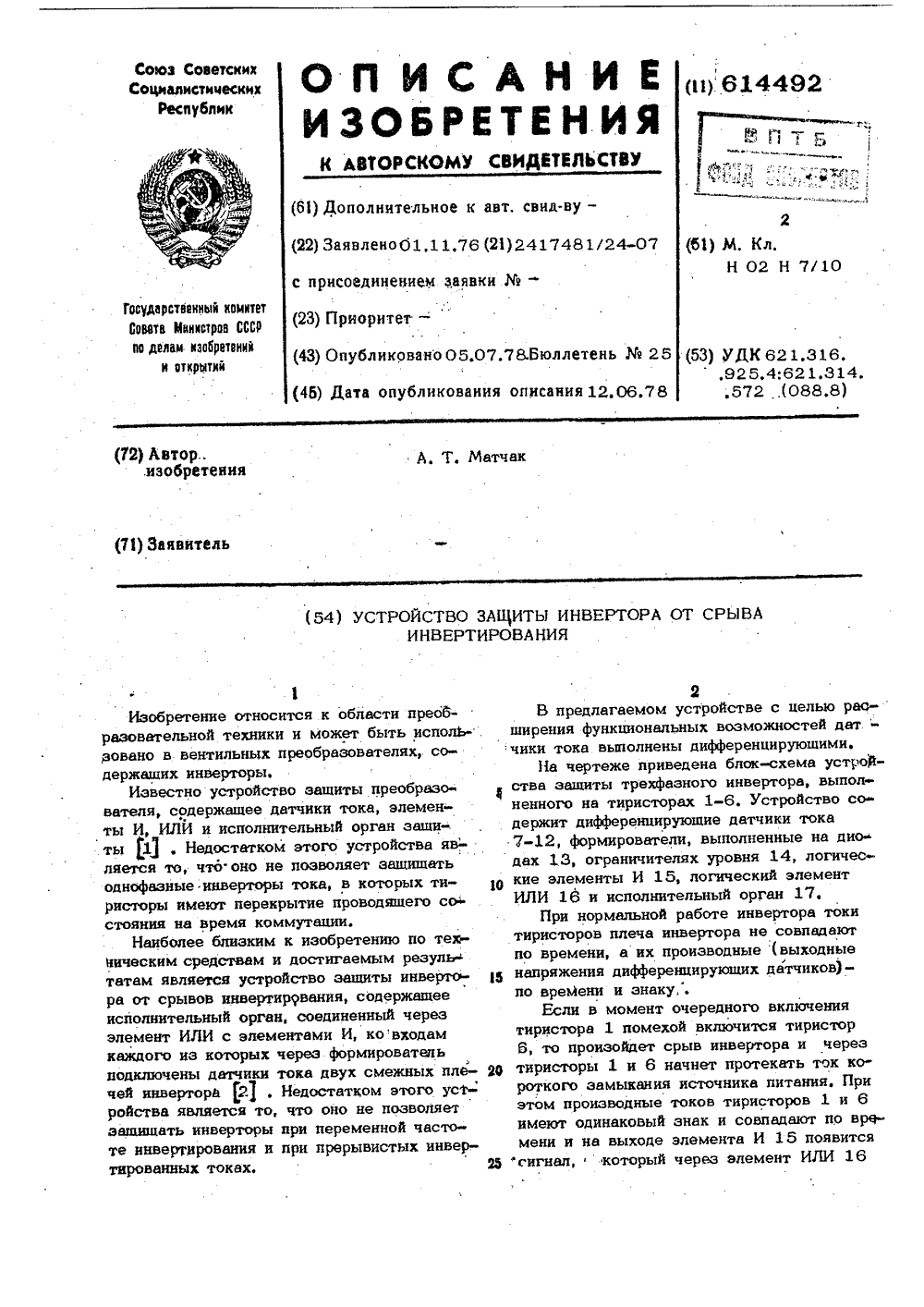

Метки: защиты, инвертирования, инвертора, срыва

...работе инвертора токиНаиболее близким к изобретению по техм- тиристоров плеча инвертора не совпадают вическим средствам и достигаемым реэуль,й по времени, а их производные (выходные татам является устройство защиты инверто- тк напряжения дифференцируюших датчиков)- ра от срывов инвертирования, содержащее по вреМени и знаку,.исполнительный орган, соединенный через Если в момент очередного включения элемент ИЛИ с элементами И, ковходам тиристора 1 помехой включится тиристор каждого из которых через формирователь 6, то произойдет срыв инвертора и через подключены датчики тока двух смежных пле- ав тиристоры 1 и 6 начнет протекать ток кочей инвертора 2 . Недостатком этого ус 1роткого замыкания источника питания, При ройства является...

Номер патента: 614493

Опубликовано: 05.07.1978

Авторы: Королюк, Лысенко

МПК: H02H 7/26

Метки: заземленной, защиты, измерительный, линии, нейтралью, орган, релейной, электропередачи

...подключенного к трансформатору напряжения.Устройство работаетследующим образом. Измерительный орган релейной. защиты определяет электромагнитные волны напряже- нияМфО+Уили ( 2.)фс 1ф где У - прямая волна электромагнитного поля; М -обратная волна электромагнитного ПОЛЯ; 2, - ВОЛНОВОЕ СОПРОТИВЛЕНИЕ ЛИС 1нинеВолновое сопротивление линии 500- ф 1150 кВ практически не содержит индукРКВной слагающей,поэтому при бОльших перетокех тока. короткого замыкания фазовые испытания измеренной .величины, как Они осуществляются устройством -прототипом, эиа- Ю чительны. Для точного измерения требуется отстройка от переходных процессов.В предложенномустройстве для устранения этой погрешности изменяют, характер нагрузки не трансформаторы тока...

Номер патента: 614494

Опубликовано: 05.07.1978

Авторы: Мамонтова, Славин

МПК: H02H 11/00

Метки: блокировки, включения, замыкание, короткое, электрообъекта

...тока, источник оперативного тока и второй замыкающий контакт переключателя.На чертеже представлена блок-.схемапредлагаемого устройства для блокировкивключения выключателя, энергообъекта накороткое замыкание. кания на землю или неотключенного заземляющего ножа разъединителя 5. Между нейтральным выводом первичной обмотки электромагнитного трансформатора напряжения 4 и землей включены две.пераллельные цепи, одна из которых содержит замыкающий контакт 6 переключателя, а вторая - обмотку 7 реле контроля тока, которая соединена последовательно с источником оперативного тока 8, причем каждый полюс последнего включен к цепь через замыкающие контакты 9 переключателя, Исполнительный элемент 10 реле контроля включается последовательно с...

Номер патента: 614759

Опубликовано: 05.07.1978

Авторы: Ловро, Янош

МПК: H02H 7/10

Метки: защиты, мостового, преобразователя, тиристорного

...тока с первичными и вторичной обмотками, генератор стробируюших импульсов и схему совпадений, выход которой соединен с исполнительным органом зашиты 12. Недостатком этого устройства является пониженная надежность из.за отсутствия контроля выходного напря. жения преобразователя.В изобретении с целью повышения надежности первичной обмотки трансформатоэа тока включены встречно в соседние плечи моста, а вторичная обмотка подключена через триггер к первому входу схемы совпадений, второй вход которой через дополнительный триггер соединен с датчиком выходного напряженияФОР,Чулов ИЗг 7 Н,Г 7 НП,ЧУстройство защиты мостового тиристорногопреобразователя, содержащее датчик 7 ъа, выполненный на трансформаторе тока с первичными и...

Номер патента: 615561

Опубликовано: 15.07.1978

Авторы: Бурнашев, Бурнашов

МПК: H02H 3/28

Метки: дифференциальной, защиты, сборных, торможением, шин

...защитой с селективным торможением.На чертеже показан вариант выполнения схемы описываемой дифференциальной защиты шин с селективным торможением на выпрямительных токах.По концам защищаемого объекта устанавливают трансформаторы тока 1, к вторичным обмоткам которых подключают промежуточные трансформаторы тока (ПТТ) с двумя вторичными обмотками 2. Одна группа вторичных обмоток ПТТ соединена со средними точками выпрямительных полумостов 3, включенных согласно. Другие выводы 30 этих же обмоток объединены со средней точкой полумоста 4, Другая группа вторичных обмоток ПТТ соединена по дифференциальной схеме с циркулирующими токами и соединена с выпрямительным мостом 5. Полумосты 3 и 4 включены так, чтобы токи отних были направлены в ИО...

Номер патента: 615562

Опубликовано: 15.07.1978

Авторы: Ванин, Соловьев, Таджибаев

МПК: H02H 3/40

Метки: операционных, реле, сопротивления, усилителях

...входного сигнала,С1сопротивление резистора 1 ЗЛ 1 м;С - емкость конденсатора 1 5, Ф. 5 10 15 20 25 30 Угол поворота р фазоврагцателя 8 регулируется в пределах от 0 до л, путем изменения сопротивления резистора 13, Для того, чтобы иметь возможность регулировать угол поворота р в пределах от 0 до л, служат. переключатель 6 и инвертор-повторитель 7, Последний представляет собой операционный усилитель с дифференциальным входом, Если входной сигнал подается переключателем 6 на неинвертируюший вход (переключатель 6 в положении 1), то операционный усилитель 7 работает в режиме повторителя, если же входной сигнал подается на инвертируюший вход (переключатель 6 в положении П, как показано на фиг. 1), то операционный усилитель 7 работает в...

Номер патента: 615563

Опубликовано: 15.07.1978

Авторы: Лазарьков, Рябенко

МПК: H02H 7/06

Метки: бесщеточного, возбудителя, защиты, синхронной

...или иной блок сравнения и результирующий сигнал через блок 5 преобразования импульсных сигналов в потенциалы поступает на один из входов блока 6 ИЛИ - НЕ, на другой вход которого поступает сигнал с блока 7 формирования сигнала запрета срабатывания защиты. Сигнал с блока 6 ИЛИ - НЕ через запоминающий блок 8 воздействует на выходной орган 9 зашиты:Блок 5 состоит из элемента 10 ИЛИ - НЕ, накопительного конденсатора 11 и релейного элемента 12. Блок 7 содержит трансреакторы 13, включенные в токовые цепи статора синхронной машины, выпрямитель 14, подключенный к вторичным обмоткам трансреакторов, фильтрующий коденсатор 15, инвертор 16, формируюгцие цепи, состоящие из резистора 17 и конденсатора 18 и резистора 19 и конденсатора 20, элемент 21...

Номер патента: 615564

Опубликовано: 15.07.1978

Авторы: Кущев, Ратнер, Эренбург

МПК: H02H 7/06

Метки: генератора, неисправного, обнаружения

...трансформатор 4 напряжения, генератор 5, компараторы 6 - 9, выходные реле 10 - 13 компараторов с контактами 14 - 17 и логический блок 18 с реле 19, отключающим генератор с неисправной системой возбуждения.Один из входов датчика 1 реактивного тока включен на выход трансформатора 2 тока. Вход выпрямителя 3 совместно с другим входом датчика реактивного тока включен через трансформатор 4 напряжения на линейное напряжение генератора 5, Выход выпрямителя и выход датчика реактивного тока включены на входы компараторов 6 - 9, соответственно. Контакты реле 10 - 13 компараторов 6 - 9 включены в цепь катушки реле 19 логического блока 18, реализующего логическую функцию 19 = 10 Х 12 + +11 Х 13.Устройство работает следуюшим образом.При нормальной...

Номер патента: 616675

Опубликовано: 25.07.1978

Автор: Кулахметов

МПК: H02H 3/08

Метки: двухцепной, замыкания, защиты, короткого, линии, между, разных, фазами, цепей, электропередачи

...получаемых от Фильтров тока нулевой последовательности 5 и б. Выход логического элемента И 3 соединен с исполнительным органом 7 одной цепи и с испол нительным органом 8 другой цепи. На один из исполнительных органов (безразлично какой - заранее выбранный) подается отключающий сигнал, а на другой - блокирующий. 15В нормальных рабочих режимах и при КЗ между Фазами одной из цепей отсутствует ток нулевой последовательности, реле 2 тока не срабатываетНа одном иэ входов элемента И 3 нет сигнала, и устройство не срабатывает.При однофаэных или двухфазных КЗ на землю на одной иэ линий появляется ток нулевой последовательности. Реле 2 тока срабатывает (замыкает свой замыкающий контакт), срабатывает также реле 4 тока (размыкает свой размы-,...

Номер патента: 616676

Опубликовано: 25.07.1978

Авторы: Гребенников, Дудник, Дурягин, Иванов

МПК: H02H 3/20

Метки: защиты, несимметричного, режима, электроустановки

...первичных измерительных преобразова-ч телей использованы измерительные трансформаторы напряжения, Кроме то- го, источник опорного напряжения под- Ю ключен к сети питания электроустановки.На чертеже представлена Функциональная схема предлагаемого устройства. 15К контролируемой сети 1 подключены измерительные трансформаторы 2 напряжения, на выходе которых включены выпрямители 3 и сглаживающие фильтры 4. Сумматор 5 входами подключен к выходам сглаживающих Фильтров 4Р а выходом - к одному иэ входов блока сравнения б, на второй вход которого подается сигнал от источника опорного напряжения, 7, состоящего из выпрямителя 8 и Фильтра 9,д 6На выходе блока сравнения 6 включен исполнительный орган 10.В случае обрыва Фазы со. стороны источника...
