H02H — Схемы защиты электрических линий, машин и приборов

Номер патента: 855823

Опубликовано: 15.08.1981

Авторы: Винник, Кобриков, Норовило

МПК: H02H 3/14

Метки: защиты, землей, корпусом, между, опасного, передвижного, переменного, появлении, сети, электроприемника

...по сравне цию с установленными нормами техники без опасности уровнем. К снижению надежност ведет и то, что контакты контактора расчи тдцы, как правило, ца максимальный потре ляемый электроприемником ток в цескольк десятков сотен Л, а в данной цепи через ни течет ток чувствительного прибора, которы ооычно составляет 2 - 4 мЛ.Цель изобретения - повышение надеж ности работы устройства.Указанная цель достигается тем, что известном устройстве, содержа шем испол нительный элемент, соединенный с выходо чувствительного органа, подключаемого сво ими гзходггьгми клеммами между заземлен ным корпусом электроприемника и вспомогательным зазсмлителем, трансформатор контроля исправности, подключаемый первичной обмоткой к сети через кнопку...

Номер патента: 855824

Опубликовано: 15.08.1981

Авторы: Жидков, Ильин, Щур

МПК: H02H 3/16

Метки: замыкания, землю, изолированной, места, нейтралью, однофазного, сети, шунтирования, электрической

...замыкания ца землю в электрической сети с изолированной нейт- ЗЗ ралью. содержащем подключенные между фазами сети и землей через разделительный конденсатор шунтирую 1 цие выключатели с пофазным управлением, ко входам которых подключен определитель поврежденной фазы, источник постоянного оперативного тока,40 подключенный к фазам сети, и анализатор тока, источник постоянного оперативного тока, выполненный по схеме ЗВ, общей точкой соединен с шунтирующими выключателями через последовательно соединенные 4 стабилитроц и диод, а через анализатор с землей, а параллельно разделительному конденсатору, в направлении встречном направлению оперативного тока, через введенный регулируемый резистор вклк)чен диод.В результате этого зарядка...

Номер патента: 855825

Опубликовано: 15.08.1981

Авторы: Сибаров, Сколотнев, Хренов

МПК: H02H 3/16

Метки: защитного, отключения, переменного, сети, электроустановки

...поступает на неинвертирующпй вход дифференциального усилителя 2, где усиливается и с выхода усилителя поступает на детектор 3. С выхода детектора 3 через сглаживающий фильтр и на инвертируюший вхол лифферен(лставитель,1. 1 аськова Техред . Бойкас Корректор С. Корниенко Ти;аж 675 Подписное 3 ИИИПИ Государственного комитета СССР по делам изобретений и открытий 3035, Москва, К -35, Раунская наб., д. 4/5 Филиат ППН Пать, . Ужгород. ул. Проектная, 4.;к;в 691677 цна;иногос 1, "е.,:ег 51 постояНос напр;жение, ряннк амплитудому значению положителыой по,увкпь напряжения на вьхо;е Усилтс.55 1 100"о-но отрицателыюй обртпой связи по остоянному напряженик огибающая положительных по увол сигнала датчика находится на линейим у ча стке ха ра кте ристи...

Номер патента: 855826

Опубликовано: 15.08.1981

Авторы: Корогодский, Либерзон, Райхман

МПК: H02H 3/16

Метки: замыкания, защиты, землю, изоляции, переменного, электроустановки

...электроустановки, либо иметь две ступени: чувствительную - сигнальную и более грубую - отключающую.Для безопасности персонала разделительный трансформатор 4, выпрямитель 5, фильтр 8, конденсатор 9, разрядник 10, диоды 12 и 13 размещены в отдельном шкафу и нормально недоступны для персонала. При открывании двери этого шкафа действует блокировка, шунтируюшая цепь конденсатора 9, т.е. замыкаюшая на землю нулевук) точку трансформатора 7 напряжения.Устройство обеспечивает чувствительную защиту электроустановок без зоны нечувствительности и обеспечивает безопасный и постоянный контроль состояния изоляции. Формула изобретения Устройство для защиты от замыканич на землю и контроля изоляции электроустановки переменного тока по авт. св. Мо...

Номер патента: 855827

Опубликовано: 15.08.1981

Автор: Савин

МПК: H02H 3/16

Метки: компенсированной, нейтралью, поврежденного, присоединения, сети

...Выходы операционных усилителей 1113, одноименные входы которых подсоединены к датчику 1 тока одного присоединения, подключены ко входам логического блока 5 каждого присоединения. Логический блок 5 включает в себя логичес О ый элемент 14 И, и триггер 15. На выходе логического блока 5 включен исполнительный элемент 6, пусковой орган 8 содержит выпрямительный мост 16 с емкостью 17 на выходе, делитель напряжения на резисторах 18 и 19, операционный усилитель 20 с активно-емкостной обратной связью и входным резистором 21, а также логический элемент 22. Блок 7 запрета раооты устройства при внешних замыканиях выполнен в виде импульсного реле мощности. На входе операционных усилителей 11 - 3 могут быть включены зашитные диоды 23 и 24....

Номер патента: 855828

Опубликовано: 15.08.1981

Авторы: Афанасьев, Буторина, Сапига

МПК: H02H 3/16

Метки: защитного, отключения, переменного, сети

...комитета С ретений и открытий 35, Раушская наб., г. Уж город, ул. П ро дактор Т. Па каз 6946/77 а ектор С. КоринеписноеССР ВНИИ П 113035,лиал ППд. 4/5 ктная, 4 зистору в цепи обратной связи операционного усилителя.На чертеже изображена структурная схема устройства.Устройство содержит дифференциальный трансформатор 1 тока, трансформатор 2 тока нагрузки, операционный усилитель 3, блок 4 формирования сигнала по скорости нарастания тока утечки, блок 5 формирования сигнала по скорости нарастания тока нагрузки, блок 6 запрета, электронный ключ 7, резисторы 8 и 9, выходной релейный элемент 10, управляю 1 ций катушкой коммутационного аппарата 11.Устройство работает следующим образом.В нормальном режиме за счет естественного тока утечки на...

Номер патента: 855829

Опубликовано: 15.08.1981

Авторы: Алексеев, Кузнецов, Панчерников, Рябцев, Сибаров, Сколотнев, Хренов

МПК: H02H 3/16

Метки: защитного, отключения, сети, электрической, электроустановки

...амплитудное значение выпрямленного сигнала. В установившемся режиме сигнал на инверсном входе не превосходит постоянного напряжения на прямом входе. При этом на выходе операционного усилителя 2 сигнал отсуствует. Транзистор 13, в коллекторную цепь которого включена обмотка 14 реле, открыт током, проходящим через резистор 12.В случае прикосновения человека к фазе или замыкании ее на землю происходит увеличение сигнала, поступающего с обмотки датчика 1 на величину, пропорциональную току через человека. В свою очередь возрастает сигнал и на инверсном входе опера. ционного усилителя 2, а на прямом входе в течение времени, определяемого постоянной времени интегрирующей цепочки, состоящей из резистора 7 и конденсатора 5, остается прежний...

Номер патента: 855830

Опубликовано: 15.08.1981

Авторы: Михайлов, Слухаев, Шиш, Яровой

МПК: H02H 3/18

Метки: защиты, обратных, токов

...моста 6 выбрано таким образом, чтобы выполнялось условие%).)аБлок 1 О опорных напряжений формирует два стабилизированных напряжения: на выходе равное (0,6 - 0,8) 1 п, глемп амплитуда выходного напряжения МУС, а на выходе 16 равное (1,1 - 1,2) х.х, где Ух.х. -- напряжение холостого хода МУС.Протекание токов нормальных эксплуатационных режимов через защищаемый участок сети, соответствующих работе МУС на правой ветви характеристики в интервале 0 (ы 1 (приводит к отпиранию диода 9 и появлению во второй вершине 17 второй диагонали несимметричного резистивного моста с напряжением равным (1,1 - ,2)ЪХ, определяемым стабилизированным напряжением во второй вершине 16 второй диагонали блока 10 опорных напряжений. Под действием обратного...

Номер патента: 855831

Опубликовано: 15.08.1981

Авторы: Клорикьян, Правоторов, Сорокин

МПК: H02H 3/20

Метки: защиты, канала, перенапряжений, связи

...ныхода - к следующему повторителю 5 и т.д. Выход повторителя 4 соединен с анодом диода 2, поэтому, ток через диод 2 при условии достаточно малого выходного сопротивления повторителя 4 определяется выражением1 Э -К щ) 01-КШ)ггггде ПА - комплексное напряжение нлинии;к э(ш) - передаточная функция повторителя 4 напряжения;Е г - комплексное сопротивлениедиода 2.Следовательно, приведенное комплексное сопротивление УЗ без учета входного сопротивления повторителя 4, которое можно сделать достаточно большим, составляетО) Ег-- , - -гч 1 г 1- К,(щ) 30 Так как для широкого спектра частот (1-к (рв1, то (ЕЗ)(Ег), другими словами, в предлагаемом УЗ модуль его паразитного входного сопротивления значительно больше, чем модуль сопротивления запертого...

Номер патента: 855832

Опубликовано: 15.08.1981

Авторы: Клорикьян, Правоторов, Сорокин

МПК: H02H 3/22

Метки: защиты, перенапряжений, электроустановки

...подключены к нагрузке, а вторые выводы ограничителейнапряжения соединены с землянойшиной,Постанонка второго ограничителяпараллельно выходу УЗ, а дросселябез сердечника между входам и выходом УЗ обеспечивает эФФективноеподавление ЭМИ во время перемагничивания сердечника нелинейной индухтивности при малой ударной энергии рассеивания ограничителя напряжения.Ограничение напряжения на входе УЗда допустимых величин обеспечиваетсяцепОчкой иэ резистора и первого ограничителя напряжения, в которой почтився энергия при воздействии ЭМИрассеинается на резисторе, поэтомуи для первого ограничителя напряже"ния допустимая ударная энергия рассеивания незначительна.На Фиг. 1 представлена схемаустройстна; на Фиг, 2 - граФихи изменения...

Номер патента: 855833

Опубликовано: 15.08.1981

Авторы: Лисецкий, Постолатий, Фейгис

МПК: H02H 3/28

Метки: дифференциальной, защиты, линий, направленной, параллельных, сближенными, фазами, цепей, электропередачи

...в зигзагвхоцных обмоток второго утроителя 12.Вторичные обмотки промежуточныхтрансформаторов 2, 3, 4, 9, 10 и 11тока соединены соответственно в разомкнутый треугольник и подключенык входам выпрямительных мостов 15и 16, Вторичные обмотки трансформаторов 7 и 14 присоединены к входамвыпрямительных мостов 17 и 18, выходы которых соединены встречнопараллельно вместе с последовательно соединенными реле 19 и 20. Выходымостов 6 и 13 подключены встречнопараллельно вместе с последовательносоединенными реле 21 и раэмыкающимконтактом 22 реле 20. Выходы мостов15 и 16 соединены встречно-параллельно вместе с последовательновключенными реле 23 и размыкающимконтактом 24 реле 20.Устройство работает следующимобразом,В нормальном режиме обмотки...

Номер патента: 855834

Опубликовано: 15.08.1981

Автор: Кабашкин

МПК: H02H 5/04

Метки: аппаратов, воздушным, защиты, охлаждением, перегрева

...Подписноео комитета СССй и открытийшская наб., д. Заказ 69 Тираж 675 ВНИИПИ Государств по делам изобр 3035, Москва, Жн е Р илиал ППП Патент, г, Ужгород, ул, Проектная нием, содержащее присоединенный кдвигателю обдува датчик напряженияпульсаций, опорный элемент, подключенный к первому входу компараторас исполни=ельным элементом на выходе,дополнительно снабжено выпрямителеми Фильтром нижних частот, при этомвыход датчика напряжения пульсацийчерез последовательно соединенныевыпрямитель и фильтр нижних частотподключен ко второму входу компаратора.10Схема устройства представлена начертеже,Устройство содержит электродвигатель 1 постоянного тока для обдувазащищаемого аппарата, датчик 2 напряжения пульсаций, выпрямитель 3,фильтр 4 нижних...

Номер патента: 855835

Опубликовано: 15.08.1981

Автор: Жаловский

МПК: H02H 5/10

Метки: защиты, обрыва, фазы, электроустановки

...и размыкающий контакт 6 реле 2, к фазе В через замыкающий контакт 7 реле 2 и размыкаю щий контакт 8 реле.З, к фазе С через замыкающий контакт 9 реле 3 и размыкающий контакт 10 реле 1. Начало катушки реле 4 подключено к нулевой точке, которая через замыкающий кон- з 5 такт 11 реле 4 соединена с цепью контроля и сигнализации, которая через раэмыкаюший контакт 12 этого реле соединена с цепью управления, которая через второй рдэмыкающий контакт 13 реле 4 соединена с фазой , А, а конец катушки реле 4 соединен с нулевым проводом.При включении рубильника срабатывает реле 1 - 3, замыкая свои контакты 5, 7, 9 и размыкая контакты 10, б и 8. Таким образом, при исправной питающей сети напряжение на реле 4 равно нулю и реле 4 отключено. Поэтому цепи...

Номер патента: 855836

Опубликовано: 15.08.1981

Авторы: Абрамович, Амбросов, Буянов, Гриншпан, Купцов

МПК: H02H 7/06

Метки: бесщеточной, вращающейся, защиты, повреждений, синхронной, части

...поз,воляет получить скгнал на входе порогового элемента П/=/П - д/,гдеи.1 сигналы на выходе датчйканпостоянной к переменной составляющихтока 1 П, соответственно. Так каксигнал -н нормальных режимах прапарцианаен среднему значению така.1(, та, подобрав саатветстнующиймасштаб, можно получить на выходесумлатара н нормальных режимах ра- )Оботы машины сигнал/и/=,(О - и:О,Прк этом исчезает зона нечувствительности, так как прк поврежденияхна вращающейся части сигнал П- превышает сигнал Ц =, а следовательно цП )О.На фкг, 1 приведена блок-схемабесщеточнай синхронной машины к устройства для защиты ее ат повреждений ва вращающейся части на фиг. 2 - 50зависимости сигнала ,).,н нормальныхрежимах , = К,1 у ) и н аварийныхРежимах= Й (18) ат тока...

Номер патента: 855837

Опубликовано: 15.08.1981

Автор: Иванов

МПК: H02H 7/08

Метки: асинхронного, двигателя, защиты, трехфазного

...фильтрадля выпрямленного тока этой обмотки.Начальные выводы двух других вторичных обмоток трехфазного трансформатора 1 подключены к базам последовательно соединенных транзисторов 4и 5, а конец каждой иэ обмоток кзмиттеру соответствующего транзистора 4 и 5, Параллельно транзисторам 4 и 5 и конденсатору 3 включеныпоследовательно соединенные стабилитроны 6 и 7 и обмотка реле 8,зашунтированные злектролитическимконденсатором 9 большей емкости.Размыкающие контакты 10 включены вцепь питания обмотки реле 11, которое удерживает в замкнутом положении контакт 12 цепи питания исполнительного механизма 13, управляюще-го работой трехфазного асинхронногодвигателя 14. В случае пропадания напряжения в какой-либо нз фаз, исчезает переменное...

Номер патента: 855838

Опубликовано: 15.08.1981

Авторы: Белкин, Гутин, Дель, Клименков, Махнев, Шуляк

МПК: H02H 7/10

Метки: вентилями, защиты, последовательно, преобразователя, соединенными

...выравнивающего трансформатора 18 и резистор 19, вторичныеобмотки 20 трансформаторов 18 каждого плеча соединены параллельно междусобой,Кроме того, во вторичные обмотки20 одного иэ трансформаторов 18 каж"дого плеча, введены датчики 21 - 24тока, зашунтиронанные резисторами 1025 - 28 соответстненно и подключенные через пороговые органы 29 - 32н формирователь 33 аварийного сигнала к ключу 2.Фильтровый конденсатор 11 нормально заряжен до напряжения источника16 питания через дроссель Фильтра15, нагрузку 10 и коммутирующий дроссель 12. Коммутирующий конденсатор9 имеет полярность напряжения ука- щзанную на чертеже. При замыканииключа 2, импульсы, вырабатываемые задающим генератором 1, усиливаютсяформирователем 2 и подаются распределителем 4 на...

Номер патента: 855839

Опубликовано: 15.08.1981

Авторы: Завьялов, Лисин, Михеев, Покровский, Хомский, Шеметов

МПК: H02H 7/10

Метки: защиты, технологической, установки, электронно-лучевой

...14, Коммутирующие конденсаторы 15 подключенык зажимам вентильной обмотки трансформатора. Нулевая точка конценсаторов через дроссель 16 и полностьюуправляемый высоковольтный коммутатор 17 подключена к заземленному полюсу моста. Обратный диод 18 шунтирует коммутатор, управляющий электрод которого через блок 19 управления соединен с выходом АПВ. Системауправления выпрямителем соединенас одним из выходов блока АПВ. Системы откачки подключены через патрубки 21.При возникновении взрывного перепадЬ давления в технологической камере начинает расти ионный ток с датчика 10 и после превышения им уставки элемент 13 формирует сигнал, который поступает на блоки 14, 19 и 20.В технологической камере происходитимпульсное повышение давления, причем...

Номер патента: 855840

Опубликовано: 15.08.1981

Авторы: Денисов, Дубинский

МПК: H02H 7/10

Метки: защиты, инвертора

...содержит нходной дроссель1 с ферромагнитным сердечником, рабочей н управляющей обмотками, тиристорный силовой блок 2, систему 3управления. Зажимами 4 и 5 иннерторподключается к источнику питанияпостоянного тока, к зажимам б и 7подключается нагрузка.При нормальной работе инверторадроссель имеет необходимое значениеиндуктивности, через него протекаетток, определяемый параметрами схемыи величиной нагрузки, При возникновении перегрузки с датчика перегрузкив систему управления поступает сиг 0 нал, который дает команду на нключение управляющей обмотки дросселя.Постоянный ток, протекающий по обмотке упранления, подмагничинаетсердечник дросселя, который насыщает, -ся, а индуктивное сопротивление рабочей обмотки снижается, В результате мейяются...

Номер патента: 855841

Опубликовано: 15.08.1981

Авторы: Прасолов, Сафронов

МПК: H02H 7/10

Метки: защиты, преобразователя, токовой

...к изобретению. по техническим средствам и достигаемому результату является устройство для токовой защиты преобразователя, содержащее последовательно соединенные датчик тока, интегратор, нуль-орган, исполнительный орган и индикатор 2 .Недоста ойства является низ Цель изобретения - повышение надежности.Указанная цель достигается тем, что оно снабжено триггером, мульти- вибратором, элементом И и дополнительным нуль-органом, вход которого соединен с выходом датчика тока, а выход через мультивибратор с первым входом элемента И,второй вход которого соединен с первым выходом тригге(53) УДК 621.316.925.855841 формула изобретения Составитель В. Литвиненкоедактор Т. Парфенова Техред А. Ач Корректор М Демчик Подписноекомитета СССРн открытийкая...

Номер патента: 855842

Опубликовано: 15.08.1981

Авторы: Гончаренко, Кражан, Сидоренко

МПК: H02H 7/10

Метки: защиты, преобразователя

...всех элементов И через элемент ИЛИ подключены к исполнительному органу защиты 2.Недостатком этого устройства явл ется низкая надежность из-за ложных срабатываний.Цель изобретения - упрощение и повышение надежности.Указанная цель достигается тем, что устройство снабжено блоком селекции для каждого плеча преобразовател м входного напряжения прео я и блоком регулируемой ЗО855842 формула изобретения Составитель В, ЛитвиненкоПарфенова Техред А. Ач Корректор М,едактор Т. аказ бУ 56/7 ик Тираж б 75ПИ Государственного комит делам изобретений и откр Москва, Ж, Раушская н Подписноета СССР ВН тийб д. 4/5 113036 филиал ППП фПатент, г, Ужгород, ул. Проектная, 4 Поэтому один вход блока 2 селекции первого канала соединен с выходом фазовой...

Номер патента: 855843

Опубликовано: 15.08.1981

Авторы: Гудименко, Копыл, Скачко

МПК: H02H 7/12

Метки: блок, защиты, источника, питания, постоянного, стабилизированного

...31, включенном го схеме эмиттерного понторителя, в цепь эмиттера которого последовательно включены светодиод оптрона 32 и резистор 33, причем Фотоприемник фототиристор) оптрона соединен с выходом выходного каскада 30. Диод 29 схемы 27 ИЛИ подключен к транзистору 22 канала минимального предела через резистор 34 Коллекторы транзисторов 2 и 22 через резисторы нагрузки 35 и 36 подключены к источнику 37 собственного питания, Резистором нагрузки схемы 27 ИЛИ является резистор 38. Оба эмиттера транзисторов 3 и 23 и эмиттер транзистора 4 соединены с выходными цепями источника 37 соответственно через диоды 39 и 40. Между базой транзистора 4 и выводом диода 40, противоположным тому, который соединен с эмиттером транзистора 4, включен резистор...

Номер патента: 855844

Опубликовано: 15.08.1981

Авторы: Комлев, Малафеев

МПК: H02H 7/16

Метки: защиты, конденсаторной, установки

...ложных срабатываний в устройстве предусмотренпервый блок 8 текущего усреднения,сигнал на его выходе равен среднемузначению действующего тока 14 за время 7;,)8 3 4 С48 СПороговый элемент 10 фиксирует превышение средним значением действующего тока 14 заданного уРовня 0 . Если П 8О, то сигнал на выходе элемента 10 равен О, если 08 .) П, он принимает значение логической.единицы.Выходной сигнал датчика 16 напряжения пропорционален напряжению сетиК Е О,Я 1 н(Фю 1+У,)где К 16 - коэффициент пропорциональности,Сигнал на выходе дифференцирующего блока 15 равен. Ц, =К 6 В Е МО СО(ФЮ 1+У),35 16 , , Цт.е, он пропорционален току конденсаторной установки. Следовательно, в устройстве с помощью датчика 16 напряжения и дифференцирующего блока 15...

Номер патента: 855845

Опубликовано: 15.08.1981

Авторы: Андреев, Магрилов, Федорченко

МПК: H02H 7/22

Метки: дуговых, замыканий, защиты, коротких, распределительного, щита

...органу 8, воздействующему на отключение выключателя питающей сети.Принцип действия устройства основан на контроле мощности теплового излучения электрической дуги, длительности интервалов времени между снижением напряжения сети и появлением мощного теплового излучения и деформации шин отходяцих фидеров при к.з.Время нахождения одновибратора 4 в сработанном состоянии определяет минимальную величину интервала, при котором происходит срабатывание устройства, и выбирается меньшим времени срабатывания максимально-токового расцепЪтеля выключателей.Устройство работает следующим образом.В исходном состоянии 1 электрическая дуга отсутствует) сигналы на выходах Фотодатчика 2, датчика 310 отклонения напряжения и тензодатчиков 1 близки к нулю, на...

Номер патента: 855846

Опубликовано: 15.08.1981

Авторы: Давыдов, Коган, Лахманов, Левитан, Магилат, Резниченко, Серебров

МПК: H02H 9/00

Метки: искрозащиты

...ко входным выводам, коллекторы транзисторов соединены свыводами цепи стабилитронов, выходными выводами и катодами первыхдиодов, базы транзисторов соединеныс катодами вторых диодов и через 5резистор между собой,На чертеже представлена схемаустройства искооэащиты,Устройство содержит, цепь встречносоединенных стабилитронов 1 и 2,входные выводы 3 и 4, выходные выводы 5 и 6 к которым подключенанагрузка, между входными выводами,и цепью стабилитронов включен блокзащиты, содержащий два транзистора7 и 8 типа п-р-п, две пары диодов9-12 н резистор 13. Эмиттеры транзисторов и аноды соответствующих пардиодов подключены ко входным выводам,коллекторы транзисторов соединены с 20выводами цепи стабилитронов выходными выводами и катодами первых...

Номер патента: 855847

Опубликовано: 15.08.1981

Автор: Кисленко

МПК: H02H 9/08

Метки: компенсированной, нейтрали, сети, смещения

...необходимость в каждом конкретном случае,н зависимости от параметрон сети подбирать величинууказанного активного сопротивления,что вызывает дополнительные трудности н эксплуатации.Цель изобретения - расширениедиапазона автоматического регулиронания напряжения смещения нейтралнв компенсированной сети с большимФнапряжением несимметриИ и обеспечение условий для автоматического регулирования настройки компенсацииемкостных токов,Поставленная цель достигается тем,что в устройство, содержащее дугогасящий реактор, включенный одним вы"нодом н нейтраль сети, а другим черезбыстродействующий тиристорный коммутатор к земле, датчик напряжениянейтрали, выход которого подключенк автоматическому регулятору настройки компенсации, блок...

Номер патента: 442544

Опубликовано: 15.08.1981

Авторы: Дудин, Лазаренков

МПК: H02H 7/06

Метки: бесщеточного, возбудителя, защиты, синхронной

...б защиты.Сигнал, пропорциональный току возбуждения возбудителя, подается на вход согласующего блока 1, а сигнал, пропорциональный току возбуждения возбуждаемой синхронной машины, на вход согласующего блока 2. Сигналы, приведенные в согласующих блоках к одному порядку величины, напря. жения, подаются на схемы сравнения, выходы которых соединены с запоминающим устройством 5, воздействующим на выходной орган б защиты.Согласующие блоки состоят из делителей напряжения на резисторах 7- 10 и фильтрующих емкостей 11 и 12 (см. фиг. 2). Схемы сравнения представляют собой нуль-органы на блокинггенераторах, построенные по типовой схеме на транзисторах 13 и 14.Запоминающее устройство представляет собой полупроводниковый триггер на транзисторах 15...

Номер патента: 858161

Опубликовано: 23.08.1981

Авторы: Рабочий, Шуляк

МПК: H02H 3/00

Метки: деления, опережающего, системы, электрической

...к снижению надежности всегоустройства,Цель изобретения - повышение надежности устройства опережающегоделения путем исключения излишних 40коммутаций секционного выключателя,Эта цель достигается тем, что вустройство для опережающего деления,содержащее датчик тока, токовый орган, подключенный к датчику тока, пороговый и промежуточный элементы,включенные последовательно с токовыморганом, секционный выключатель сприводом, управляемым промежуточнымэлементом, дополнительно введены токовый орган направленного действия,второй пороговый элемент и элементИЛИ, выход токового органа подключенк входу второго порогового элемента,а выходы обоих пороговых элементовчерез элемент ИЛИ подключены к входупромежуточного элемента, причем пороговые...

Номер патента: 858162

Опубликовано: 23.08.1981

Автор: Нудельман

МПК: H02H 3/08

Метки: реле

...величину резисторацепи смещения детектора 6 уровня -ОУсловие срабатывания реле токаопределяется неравенствомФобРдоб Ром+ +Рр Рдоб РомПренебрегая правой частью неравенства, определим условие срабатывания, какОом(2)РР Роб Рс,Напряжение на конденсаторе, одного из пиковых детекторов, когдаоно возрастает, изменяется по закону ОК где 1 - мгновенное знас цчение входного тока К - коэффициент пропорциональности (т,е. полностью повторяет напряжение на выходе блока 1 пропорционального преобразования тока в напряжение),В интервале времени, когда конден-сатор пикового детектора разряжается,т,е. начиная с момента с когдавходной ток достиг своего предельного значения 3 , до момента времени,когда напряжеьйе на выходе блока 1пропорционального...

Номер патента: 858163

Опубликовано: 23.08.1981

Автор: Иткович

МПК: H02H 3/08

Метки: защиты, максимальной, радиальных, сетей, токовой

...из отходящих присоединений,при этом катушка реле Фиксации пуска защиты отходящего присоедйнениявключена параллельно катушке релевремени с замедлением на срабатывание через размыкающий контакт реле Фиксации действия защиты отходящего присоединения, а в цепь выходного реле времени защиты с замедлением на срабатывание питающего присоединения включен размыкающий контактреле повториТеля Фиксации пуска защит любого из отходящих присоединений,На фиг, 1 показана схема защитыотходящего присоединения; на фиг,2схема защиты питающего Фидера,5 10 35 20 25 30 35 40 45 50 Устройство содержит, контакты 1, 2и 3 токовых реле отходящего присоединения, реле 4 времени, реле 5 фиксации пуска защиты отходящего присоединения с выдержкой времени на отпадание,...

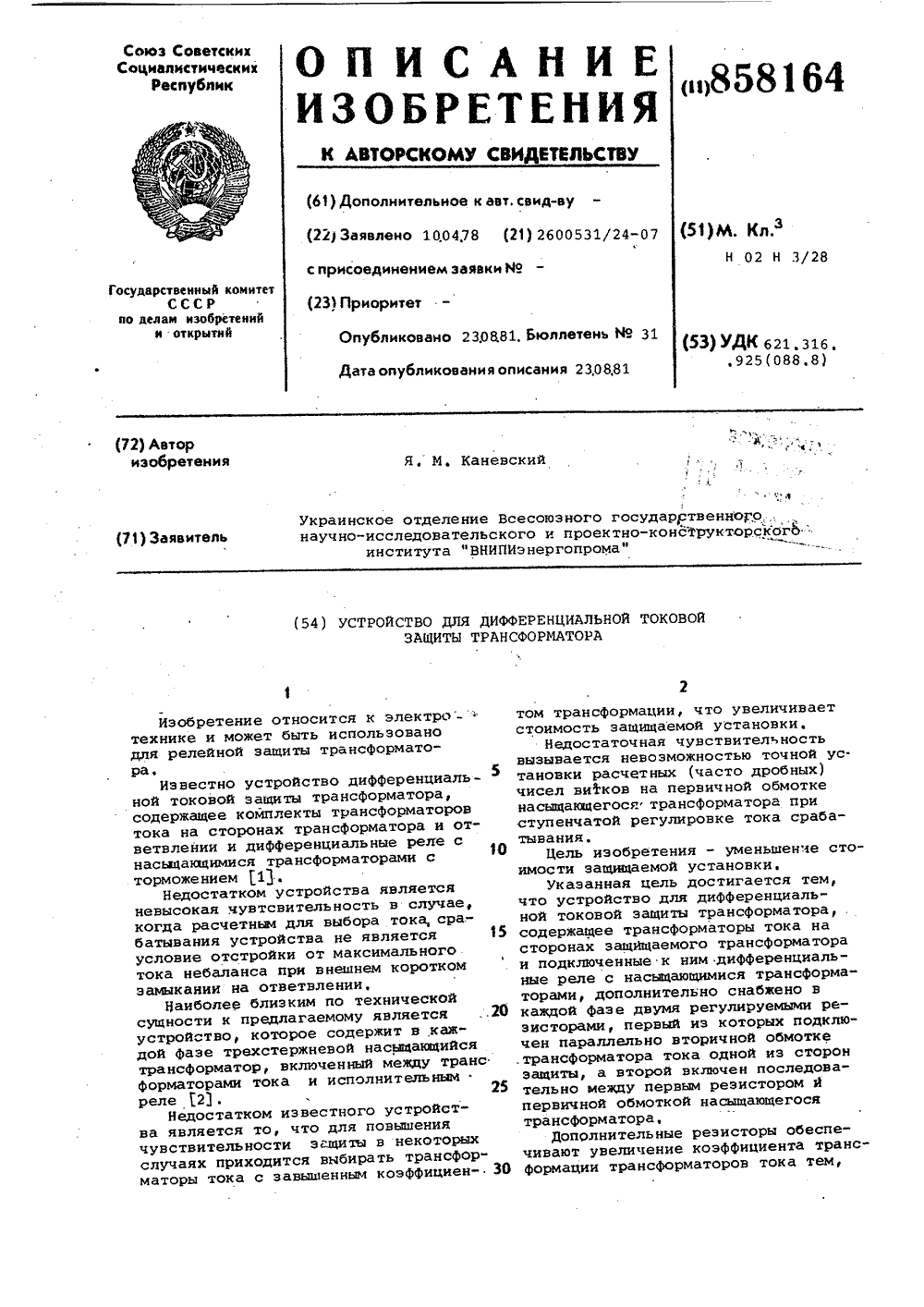

Номер патента: 858164

Опубликовано: 23.08.1981

Автор: Каневский

МПК: H02H 3/28

Метки: дифференциальной, защиты, токовой, трансформатора

...результирующего магнитного потока в магнитопроводе насыщающегосятрансформатора и значительно превосходящим активйое,сопротивление обмотки 5.Сопротивление первиЧной обмотки 5 га следовательно, и распределение токав параллельных ветвях с резисторами10 и 11, автоматически управляетсяв зависимости от положения места короткого замыкания. 6Для осуществления дифференциальной защиты трансформатора (автотрансФорматора) блока генератор-трансформатор при наличии ответвления предлагаемое устройство осуществляется посхеме, приведенной на фиг, 2, и содержит силовой трансформатор 12,трансформаторы 13 - 15 тока, дифференциальное реле 16 без торможенияс трехстержневым насыщающимся трансФорматором, имеющее первичные обмотки т.е. рабочую 17-и...
