Номер патента: 558347

Опубликовано: 15.05.1977

Авторы: Карцев, Любарский

МПК: H02H 3/40

Метки: виде, выпуклого, комбинированной, многоугольника, реле, сопротивления, характеристикой

...электрических вели 55834725 30 35 40 45 чин Е - ;Е, выходы которой подключены к элементу 2 ИЛИ, соединенному с элементом 3 задержки на срабатывание. Часть выходов схемы формирования 1 подключена ко второму элементу 4 ИЛИ, соединенному с дополнительным элементом 5 задержки на срабатывание. Выходы обоих элементов задержки на срабатывание соединены с выходом устройства через третий элемент 6 ИЛИ.Действие реле основано на одновременном сравнении фаз трех и более специально сформированных посредством схемы формирования 1 электрических величин Е в : Е, представляющих собой линейную комбинацию напряжения и тока, подводимых к реле:Е,=Ко,+ггде =1, 2 а,Коэффициенты К, Л; и количество сравниваемых величин определяют вид характеристики...

Номер патента: 558348

Опубликовано: 15.05.1977

Авторы: Грундулис, Зейботс

МПК: H02H 7/08

Метки: защиты, трехфазных, электродвигателей

...исполнительный орган 4, тиристор 5, потенциометр б и делитель напряжения 7.Первичные обмотки двух одинаковых трансформаторов 1 и 2 подобраны так, что соотношение витков и цх взаимное расположение образуют фазовьш угол а, равный 90, между магнитными потоками сердечников трансформаторов п соответственно между напряжениями У 1 и У образующимися во вторичных обмотках трансформаторов.При нормальной работе двигателя сравниваемые напряжения У 1 и У. равны по величине и угол а между ними равен 90. Прц этом на выходе фазочувствцтельного детекто ра, т. е. на исполнительном органе, сигнал отсу тствует.При опасной нагрузке прц недопустимойработе электродвигателя на двух фазах фазовый угол сдвига а между напряжениями У, и 15 У. становится равным 0...

Номер патента: 559326

Опубликовано: 25.05.1977

Авторы: Гладышев, Нечаев

МПК: H02H 3/04

Метки: сигнализации, состояния, цепи, электрической

...контролируемой цепи с тнристором 1 включены конденсатор 2 и исполнительный орган 3 с двумя устойчивыми состояниями (например, двухобмоточное реле с обмотками 4 и 5). Исполнительный орган 3 включен через развязываюгцне диоды 6 н 7. Параллельно исполнительному органу 3 включено регулировочное сопротивление 8, Индикатор 9 через контакт 10 исполнительного органа подключен к дополнительному нсточ. нику питания.При подаче ггаггряжегия конденсатор 2 заряжа. ется через параллельную цепочку, состоящую из сопротнвлегзгя 8, обмотки 4 развязывающего диода б. Прн зазоре конденсатора 2 срабатывает реле 3, перебрасывая свои контакты 10 в исходное попо.559326 Устройство для сигнализации состояния электрической цепи, содержащее источник питания...

Номер патента: 559327

Опубликовано: 25.05.1977

Автор: Зильберман

МПК: H02H 3/06

Метки: выключения, двухсторонним, избиратель, линии, оапв, однофазного, питанием, поврежденной, повторного, токовый, фазы

...реле б,реагирую. щий орган срабатывает при 10ЪХг, й,Изменяя число вйтковвторичных обмоток , трансреакторов 1 и 2 при сохранении постоянного числа витков вторичной обмотки трансформа. тора. 3, можно получить любые величины отношения К и коэффициента компенсации в, нри которых срабатывает избиратель. Так как при однофазном к.з, ток поврежденной фазы отстает от напряжения на 90, а предшествующий повреждению ток на. грузки отставал от напряжения на 180, при по. вреждении фазы А величины находятся в противо. фазе для избирателя фазы А, облегчая условие его срабатывания, Для избирателей фаэ В и С величщиЯт 31 складывается с током р и током , поврежденйой фазы А под различными углами,Для правильной работы (несрабатывания) этих избирателей...

Номер патента: 559328

Опубликовано: 25.05.1977

Автор: Дмитренко

МПК: H02H 7/08

Метки: асинхронного, защиты, температурной, электродвигателя

...подключена к сесоединенные симистор иговый элемент в цепи упрключаемый к термодатчиобмотках электродвнгатеОднако такая схема тано надежна в работе,Для упрощения с:;емы и повышения надежности работы пускатель снабжен дополнительной об. юшин переход электрод - катод но которому через раздели оединей переход змиттер-база559328 Составитель Л. Корнеева Техред А, Демьянова Редактор Т, Шатова Корректор Е. Йапп Тираж. 917 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открьанй 113035, Москва, Ж - 35, Раушская наб., д. 4/5Заказ 1414/105 Филиал ППП Патент ", г, Ужгород, ул. Проектная, 4 тель удерживается во включенном положении и после раэмыкания кнопки 12.При превышении температуры обмоток элект...

Номер патента: 559329

Опубликовано: 25.05.1977

Автор: Липин

МПК: H02H 7/09

Метки: защиты, неполнофазных, режимов, трехфазных, электродвигателей

...8 и 9 будет появляться напряжение. Это напряжение после вы. прямлеыия диодным мостом 10 запитает обмотку реле 11, Контакты реле, размыкаясь, обесточат об З мотку магнитного пускателя.Векторная диаграмма токов и напряжений на элементах 4,5,6,7, образующих нулевую точку 9, содержит: ч А Чв, чс. - векторы Папряже 3 щй на конденсаторе 4, резисторе 5,6 ы дросселе 7 соот ветственно; 1 я - вектор тока в конденсаторе 4;-вектор тока в резисторе 5 (совпадает по фазе с йапряжением); 1 - вектор тока в резисторе 6 и дросселе 7 (отстает по фазе от напряжения на угол 160 (Ф(90 ), . 25Вектор 1 опережает Ца на 90 . Такое допуще.ыие возможно в случае, если кондеюатор 4 обладает малым таыгенсом угла потерь. Для бумажных конденсаторов графический метод...

Номер патента: 559330

Опубликовано: 25.05.1977

Авторы: Засорин, Куликова

МПК: H02H 9/06

Метки: ограничесния, перенапряжения, постоянного, сети

...тирис.тора 1, Аноды тиристоров 1 и 1 соединены споследовательно включенными конденсаторами 7 иУ7, а их средняя точка соединена с катодамитиристоров 1 и 1 нелинейным сопротивлением 8,К аноду тиристора 1 присоединен ограничивающий резистор 9. При возникновении на клемме 10импульса перенапряжения положительной поляр.ности, амплитуда которого достигает величинысуммарного напряжения лавинообразования илистабилиэацы диодов 3 и 5, по цепи 3, 4, 5, 1, 2, 3 и 9пойдет ток, и тиристор 1 откроется, В результатеперенапряжение между точками 10 и 11 будетограничено, его энергия рассентся в резисторе 9.Если величина перенапряжения выше напряженияуставки разрядника произойдет его повторноевключение.После прохождении импульса тока,...

Номер патента: 560287

Опубликовано: 30.05.1977

Авторы: Воронцов, Дремов

МПК: G01R 31/02, H02H 3/16

Метки: защиты, контактной, сети, утечек

...управляет узел синхронизации 11.Формируемые узлом синхронизации 1 периодические воздействия обеспечивают синхронную и синфазную работу ключа 4 и ключа 8. Период следования переключений коммутатора выбран меньше времени требуемого быстродействия защиты. В ответ на периодические имитации аварийного режима сети, возникающие при замыкании ключа 4, измерительный блок б формирует последовательность импульсных выходных сигналов, амплитуда которых зависит от коэффициента передачи сети. Эти сигналы поступают на один из входов компаратора 7, работающего в качестве релейного элемента с перестраиваемым порогом срабатывания. Роль перестраиваемого порога играет напряжение на втором входе компаратора.В момент включения устройства в работу...

Номер патента: 560288

Опубликовано: 30.05.1977

Авторы: Афанасьев, Корольков

МПК: H02H 7/04

Метки: блока, защиты, линиятрансформатор

...повышения быстродействия 1.С-контур включен последовательно в цепь соединительных ано ему подключен ра Йполнительного реле.Схема устройства приведена на чертеже.Устройство содержит трансформаторы тока 1, к которым подключается приспособление для продольной дифференциальной защиты, состоящее из двух полукомплектов защиты 2, связанных соединительными проводами 3 с устройствами контроля 4. В цепь соединительных проводов включен резонансный 1.С-контур 5, зашунтированный размыкающим контактом 6 исполнительного реле 7 резервных устройств защиты 8 и 9 трансформатора 10.При повреждении силового трансформатора 10, например, витковым замыканием резервное устройство 8, вызывает срабатывание исполнительного реле 7, которое своим размы. кающим...

Номер патента: 560289

Опубликовано: 30.05.1977

Авторы: Костелянец, Стоцкий, Яковлев

МПК: H02H 7/06

Метки: возбудителем, генератора, замыкания, защиты, короткого, синхронного, токов, управляемым

...способ, по которому при возникновении коротких замыканий или перегрузок генератора измеряют ток статора, сравнивают его величину с заданной уставкой, фиксируют наличие короткого замыкания или перегрузки в случае превышения заданной уставки и подают сигнал на отключение выключателя. В результате действия системы автоматического регулирования, реагирующей на уменьшение напряжения на зажимах генератора в режимах короткого замыкания или перегрузки, имеет место форсирование возбуждения, как правило, до двойного номинального тока возбуждения.Недостатком указанных способов является тот факт, что после отключения выключателя на зажимах синхронного генератора возпорциональная току статора дается в блок 2 сравнения с ой, которын запускает...

Номер патента: 560290

Опубликовано: 30.05.1977

Авторы: Бондаренко, Романовский

МПК: H02H 7/10

Метки: защиты, перенапряжений

...тиристором предлагаемое устройство защиты снабжено диодом, анод которого подключен к положите;1 ьцой шине источника иаи и эмнттеру транзистора, а катод - к пороговому элсмс 1 гту и обкладке конденсатора, дру Оок.12 дка ко 1 ОрОГО соединена с коллектором транзистора.На чертеже представлена схема устройства 32 ЩН 111 О Прц Во:растан 1до некоторой авцый диод 6 перОольшцм соцротцстор 4 включаетсСЫЦЕНИ 51, ПОТСЦЦИСЦ ГСЛ)ГНО МЦЦУСО;) сигнал ца цс ГолСоюз СоветскихСоциалистицескихРес к Й 3 фф) Б 1 зобретепие относится к обла 221 циты и может быть использо электронной аппаратуре.11 звестно устройство для защ от перенапряжений, содержаще цый орган, транзистор, порога конденсатор и исполнительный Недостатком этого устройства Висимость порога...

Номер патента: 561247

Опубликовано: 05.06.1977

Авторы: Прохорский, Тарасов

МПК: H02H 3/16

Метки: замыканий, защиты, землю, изолированной, направленной, нейтралью, нулевой, последовательности, селективной, сетях

...и коллектор-эмиттер триода Т включены конденсаторы С и С 7При однофаэном замьгкании на заи иша.емом присоединении фильтр тока нулевой 5 последовательности выделяет токи замыкания, которые, пройдя через насыщаюшийся согласующий трансформатор Тр, работающий в режиме холостого тока, ограничиваются по ампчитуде на диодах Л, Д, 0 Помехи отфильтровываются с помощью онденсатора С , после чего попадают в усилитель переменного тока, После усиления и подавления ломех, токовый сигнал попадает йа фазочувствительный усилитель, на выходе которого включено реле защиты РП. Напряжение нулевой последовательности питает. фазочувствительный усилитель только в периоды короткого эамыд.кания на землю. При однофазыом замыкании на защищаемом...

Номер патента: 561248

Опубликовано: 05.06.1977

Авторы: Конышев, Крылов, Филиппов

МПК: H02H 3/26

Метки: мощности, направления, реле

...Это достигается тем, что реле снабжеио диоано-реэнсторными схемами сравнеяжения 1 н тока 7 подклюы при положительной цолуя, приложенной к разде и, к разделительному дно алась бы отрицательнаянаоборот. Аналогичным быть сфазированы сигна561248 Составитель Б. Литвиненкодман Техред М. Левицкая Корректор Л. Небол Редактор В 17 Подписное комитета Совета М и нис изобретений и открытий 35, Раушская наб., д,ов СССР Ужгород, ул, Проектная,ал ПП Патент лы, подводимые к раа елительным диодам 3, 9. Напряжение с ларчиков напряжения 1 и тока 7 сравнивается с падением на пряжения на резисторах 5, 4, 10, 11 от тока, протекающего через токоограничиваю щие резисторы 15, 16 и диоды 17, 18 и 19, . 20, Напряжение сравнения выбирается больше, чем...

Номер патента: 561249

Опубликовано: 05.06.1977

Авторы: Багинский, Кулага, Щеглов

МПК: H02H 3/28

Метки: дифференциальной, защиты, электроустановки

...автоматически выводится из действия (самоблокируется), Это, в свою очередь, обеспечивает ее самоблокирование ,при сверхтоках при внешних коротких замыканиях; что дает возможность отстраиваться от токов небаланса, вызванных сквозными токами самоблокирования. Это позволяет иметь ток срабатывания предлагаемой защиты на уровне 0,25-0,4 от номиналь" ного тока электроустановки.Схема работает следующим образом, При внешних коротких замыканиях, напра жение, подведенное, к стабилитрону 11, весьма велико и он открывается, пропуская ток в тормозную обмотку 12, число витков которой и приведенных величинах в 3-4 раза превышает число витков обмотки 6. Поэтому, несмотря на большой ток иебаланса в обмотке 6, исполнительный орган надежно...

Номер патента: 561250

Опубликовано: 05.06.1977

Автор: Кузник

МПК: H02H 3/28

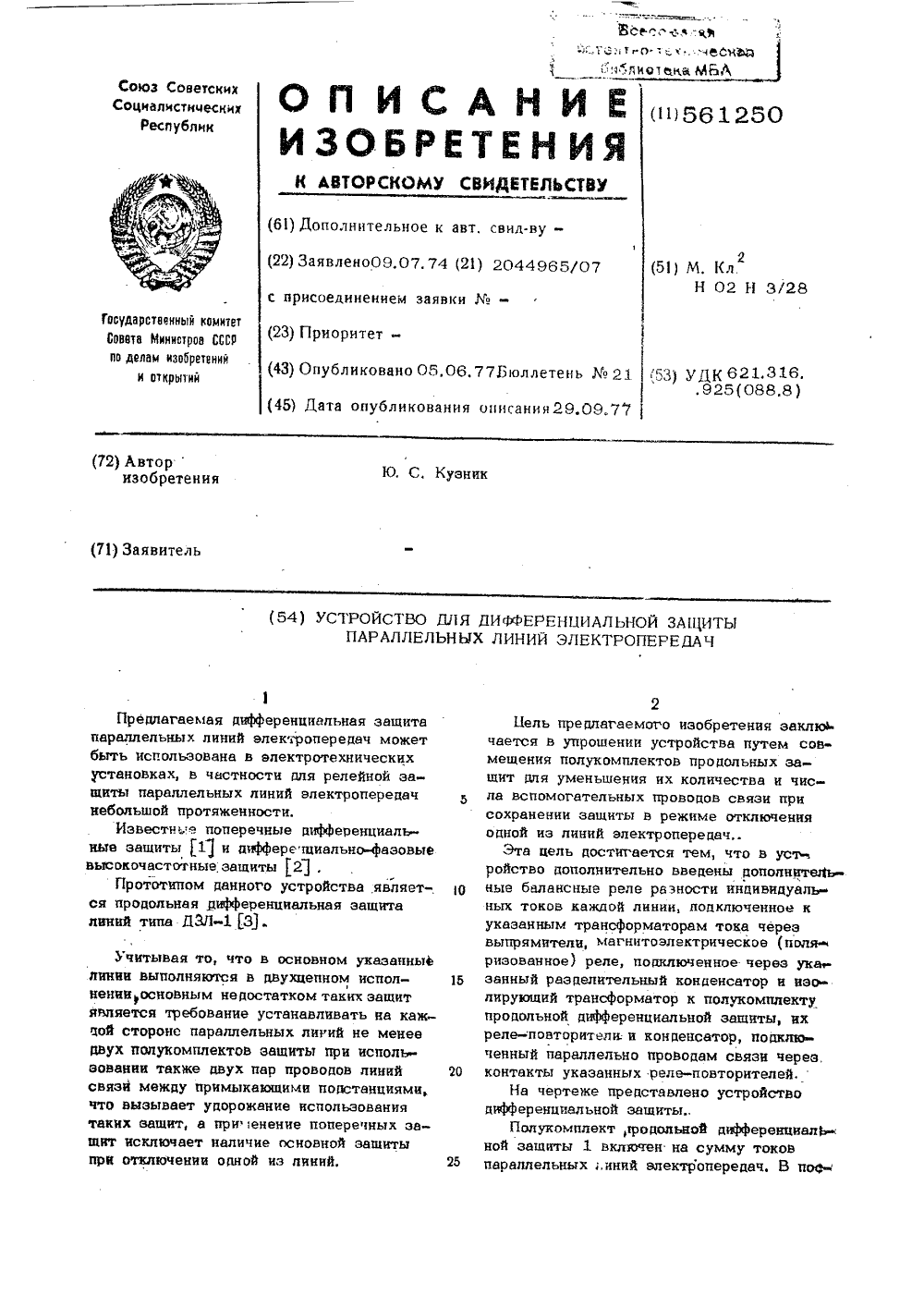

Метки: диффоеренциональной, защиты, линий, параллельных, электропередач

...полукомплектов и кабелей связи.Предлагаемое изобретение целесообразно использовать в энергосистемах, имеющих небольшой протяженности параллельные линии электропередач,формула изобретения Устройство для д 1,фференциальной эащи ты параллельных линий электропередач, содержащее полукомплекты продольной дв 3- ференциальной защиты с каждой стороны линии, связанные через изолирующие трансформаторы, разделительные конденсаторы и провода связи, трансформаторы тока, выпрямители и исполнительные элементы, отличающееся тем, что,с целью упрощения устройства путем экономии проводов связи и числа полукомплектов продольной дифференциальной защиты, в него введены дополнительное балансное реле разности индивидуальных токов каждой линии,...

Номер патента: 561251

Опубликовано: 05.06.1977

Авторы: Тужилов, Фролов, Шубин

МПК: H02H 9/02

Метки: заданного, защиты, превышения, сигнала, токового, уровня, установки, энергетической

...амплитуды равна Т 1 - длительности полу- периода управляющего напряжения. На вход 1-1 элемента совпадения 10 с выхода первого расширителя 13 подаются импульсы длительностью ТЗ (фпг. 4 е 4. Так как Т 3 -1.1, то на выходах схел 1 совпадения 10 присутствуют однополярные импульсы длительностью Т 1 (фиг,ж, 4 з,). Из этого пульсирующего напряжения фильтрами :низкой частоты 1 1 фор л . тся выходные логические сигналы, изоГ,аженные на фиг.4 и, 4 к, Так как сигнал, соответствующий логической единице, является постоянным напряжением определенной величи- ны и знака с налож нпой на его пульсации частотыто при помощи дифференцирующего блока 17 выделяются им- пульсы (фиг. 4 л и 4 м), передний фронт которых совпадает с задним фронтом...

Номер патента: 561910

Опубликовано: 15.06.1977

Авторы: Желиховский, Чупайленко

МПК: G01R 31/02, H02H 5/10

Метки: целостности, цепи

...16 - автотрансформатор 7 - выпрямитель 8.Ток в реле 1 р при исправном зануленииопределяется оперативным напряжением основного источника (выпрямителя 8) и внутренним сопротивлением схемы, т. е. сопротивлениями автотрансформатора 7 и реле 9, таккак сопротивление цепи зануления и сети несоизмеримо мало по сравнению с вышеуказанными сопротивлениями.Одновременно возникает и вспомогательный ток 1 Б,., вызванный вспомогательнымисточником (выпрямитель 11) в цепи: выпрямитель 11 - нормально закрытая кнопка 13 -проводник 17 - зануляющий проводник 5 -зануляющая магистраль 18 - силовой трансформатор 1 - сеть 2 - проводники 16 - сопротивления 12 - выпрямитель 11, Вспомогатель 5 10 15 20 25 30 35 40 45 50 55 60 65 ный ток 1, тем боле не зависит от...

Номер патента: 562029

Опубликовано: 15.06.1977

Авторы: Алак, Бринкис, Озолиньш, Хаусманн

МПК: H02H 3/06

Метки: выключателей, высокого, замыкания, защиты, короткого, сверхтоков

...на одном из присоединений или на шинах 1 распределительного устройства вторичный ток к. з, от трансформаторов тока 2 через датчик тока 3 или токовый дифференциальный блок 4, преобразованный в выпрямленное напряжение, подается на пофазный токовый орган 5. При токе выше допустимого для защищаемого выключателя сигнал от органа 5 передается на первичную обмотку многообмоточного импульсного трансформатора 6, благодаря чему отпирается основной тиристор 7 в цепи отключения фазы выключателя и через схему 14 отключения фазы выключателя отключается фаза выключателя 16 высокого напряжения. Одновременно от второй вторичной обмотки импульсного трансформатора 6 происходит пуск дополнительного блока 8 управления АПВ, где фиксируются фазы, в которых...

Номер патента: 562030

Опубликовано: 15.06.1977

Авторы: Стрелков, Фокин, Якубсон

МПК: H02H 3/06

Метки: включения, линий, однофазного, повторного, электропередачи

...выполнен также с регулируемой выдержкой времени.Структурная схема предлагаемого устройства приведена на чертеже, где приняты следующие обозначения: 1 - быстродействующая защита линии; 2 - блок фиксации пуска ОАПВ; 3 - блок ввода ца самостоятельное действие цзбиратсльцых органов; 4 - блок команды повторного включения; 5, б, 7 - элементы задержки; 8 - элемент, выполняющий логическую опсрацгцо запрет.К выходу блока 1 быстродействующей заицты подключи пусковый вхоблока 2 фиксации пуска ОАПВ. На выход блока 2 включсцы входы трех элементов задержки 5, 6 и 7 и элемента запрет 8, к выходу которого подключен олок 3 ввода ца самостоятельное действие избирательных органов, а к заирецаОцему входу элемента подсоединен выход первого элемента...

Номер патента: 562031

Опубликовано: 15.06.1977

Авторы: Бобров, Соболев, Соколов

МПК: H02H 3/08

Метки: агрегатом, выпрямительным, дорог, желегных, замыканий, защиты, коротких, подстанции, постоянного, распределительных, фильтром, ших, электрических

...аварийных режимах сигнал на запирание тиристорного выключателя 3 поступает через схему 4 его управления непосредственно от соответствующих датчиков 2, 5 и 8, чем обеспечиваются быстродействие защиты и эффективная локализация всех повреждений.Датчик 8, включаемый на напряжение или ток фильтра 9 с высокой чувствительностью и быстродействием (около 1 мс), реагирует на факт короткого замыкания тяговой сети, чем гарантируется опережающее запирание тиристорного выключателя по отношению к моменту начала расхождения контактов фидерных выключателей постоянного тока (обычно не менее 15 - 20 мс после возникновения к. з.) В этих условиях фидерный выключатель разрывает лишь небольшой ток подпитки короткого замыкания от смежной подстанции,...

Номер патента: 562032

Опубликовано: 15.06.1977

Авторы: Животовский, Ликаренко

МПК: H02H 3/16

Метки: защиты, контактной, нагрузки, прерыванием, сети, утечек, цепи, цикличным

...1 подключен к источнику питания 2 управляющих электродов через коммутирующий блок 3, который выполнен в виде транзисторного ключа, управляемого делителем частоты, Дополнительный блок питания 4 подключен к коммутирующему блоку 3, второй вход которого связан с чувствительным элементом 5. Последовательно в рабочую цепь нагрузки 6 включен вентиль 7, параллельно которому подключен чувствительный элемент защиты 5. Нагрузка 6 подключается к тяговой сети с помощью вентильного заградителя 8, в качестве которого использован обычный неуправляемый вентиль. Источник 9 постоянного оперативного тока защиты подключен через токоограничивающий резистор 10 параллельно выпрямителю 1, Утечка тяговой сети (снижение сопротивления изоляции или...

Номер патента: 562033

Опубликовано: 15.06.1977

Авторы: Королев, Либерзон

МПК: H02H 3/26

Метки: блокировкой, внешних, дифференциальной, замыканий, защиты, коротких

...внешнему короткому замыканию,Выходы элементов В 9, 10 подключены через схему совпадения И 11 к первои логической цепочке Запрет 12 - НЕ 13 - В 14 - НЕ 15 логического органа 8.Вторичная обмотка трансреактора 5 через выпрямитель 6 подключена ко входу 21 - 22 второй логической цепочки Запрет 16 - НЕ 17 - В 18 - НЕ 19 логического органа 8. Выход каждой цепочки подключен к запрещающему входу элемента Запрет другой логической цепочки,Исполнительный орган блокировки 20 подключен к выходу первой логической цепочки.Схема работает следующим образом.В нормальном режиме блокировка защиты отстроена по уставке от рабочих токов, поэтому логический орган 8 не возбуждается и сигнал на исполнительный орган 20 не поступает,Отстройка осуществляется...

Номер патента: 562034

Опубликовано: 15.06.1977

Авторы: Бобров, Малевинский

МПК: H02H 5/04

Метки: аварий, защиты, оборудования, теплоэнергетического

...неисправностей датчика).10 Для уменьшения вероятности ложного действия предлагаемое устройство дополнительно содержит реле времени, обмотка которого подключена к источнику питания через выходной контакт аналого-дискретного преобразо вателя сигнализации, промежуточное реле,обмотка которого подключена к источнику питания через последовательно включенные размыкающий контакт реле времени и выходной контакт аналого-дискретного преобразо вателя защиты, а последовательно с обмоткойисполнительного реле включены замыкающий контакт реле времени и размыкающий контакт промежуточного реле.Таким образом, управление исполнитель ным реле осуществляется с учетом моментасрабатывания сигнализации, измерительные цепи которой дублируют измерительные цепи...

Номер патента: 562035

Опубликовано: 15.06.1977

Автор: Московец

МПК: H02H 7/04

Метки: автотрансформаторов, вторичных, дифференциальных, защит, проверки, продольных, токовых, трансформаторов, трехобмоточных, цепей

...сторонами высшего (500 кВ) и среднего (220 кВ) напряжений и не имеется 5 достаточной нагрузки на стороне низшего на.пряжения.Для повышения надежности проверки цепейзащиты со стороны плеча низшего напряже.ния и плеча компенсационных обмоток путем 30 создания больших токов нулевой последова.тельности по предлагаемому способу нагрузку включают в каждой фазе поочередно,На чертеже приведен пример распределения токов в автотран сфор маторе 500/220/11 - 35 кв при питании со стороны среднего напряжения и замыкании на землю реактора фазы 500 кв.При включении несимметричной однофазной нагрузки, например реактор Р - 500, в обмотках силового трансформатора и авто- трансформатора появляются составляющие токов нулевой последовательности. В обмотке...

Номер патента: 562036

Опубликовано: 15.06.1977

Автор: Напрасник

МПК: H02H 7/08

Метки: двигателей, защиты, трехфазных

...Одновременно шунтируются первичные обмотки трансформатора 7, дросселя 10 и конденсатор 8. Контакты 2 магнитного пускателя, замыкаясь, подключают асинхронный двига тель к источнику питания. После отжатиякнопки 4 цепь питания катушки пускателя блокируется своими блок-контактами, а цепь, шунтирующая первичные обмотки трансформатора 7, дросселя 10 и конденсатора 8, раз рывается.При перегрузке двигателя напряжение навторичной обмотке трансформатора 7 достигает величины, при которой динисторы 9 отпираются и закорачивают вторичную обмотку 20 трансформатора. Это- приводит к увеличениюсуммарного сопротивления конденсатора и первичной обмотки трансформатора и, следовательно, к асимметрии тока в обмотках двигателя и напряжения на его зажимах.25...

Номер патента: 562891

Опубликовано: 25.06.1977

Авторы: Горбунов, Миролюбов, Ярошевский

МПК: H02H 3/08

Метки: защиты, постоянного, предварительной, токовой, электропривода

...Движки указанных потенциометров б и 9 через стабилитрон 10 (при его пробое) связаны через диод с базой транзистора 11 первого каскада усилителя 3 и после усиления - с базой транзистора 12 второго каскада, в цепи коллектора которого включена красная лампа 13 сигнализации срабатывания защиты, Через переход эмиттер-коллектор транзистора 14 в блоке задержки включена катушка реле 16 индикации запоминания срабатывания. Далее цепь связана с базой выходного транзистора 16 усилителя, к коллектору которого подключены зеленая лампа 17 сигнализации нормального состояния устройства и эмиттеры транзистора 18 и 19 исполнительного органа 4, эмиттерно-коллекторные переходы которых включены последовательно на выхОд в цепь задающего сигнала системы...

Номер патента: 562892

Опубликовано: 25.06.1977

Автор: Зеленов

МПК: H02H 7/10

Метки: защиты, преобразователя, тиристорного

...дроссельфильтра 1),Наиболее близкое и изобретению устройстВО 32 щиты тиристорнОГО преоораЗОВателя,состоящего из выпрямителя, Т-образного 1.С- Офильтра и инвертора, содержит два тиристора, один из которых шънтирует входной дроссель филь гра 21.Однако известные устройства отчосительно сложны.С целью упрощения в предлагаемом устройстве второй тиристб 1) защ 11 ты включенвстречно-параллельно входу,1 вертора.На чертеже дана схема пред 12 гаемого устройсва защиты. 20Прп срыве ипвсртора 1 емкость 2 с,".1 льт -ра через индуктивчссть 3 ускорен:.ю е, езаряжается и меняет полярность. При п)еходетока через нуль тиристоры инзертора; 32крываются (импульсыправления:.",ис.ми инвертора 1 и выпряхштеля 4 блскт".уг)тся по команде датчика срыва...

Номер патента: 563931

Опубликовано: 30.06.1977

Автор: Джордж

МПК: G02F 1/133, H02H 3/24

Метки: жидклкристаллическое, защиты, схемой

...15 в (колеблющееся от 0 до 15 в) частотой 30 гц, которое находится или в фазе или в противофазе с напряжением сигнальной пластины. Когда требуется, чтобы на индикаторе была какая-либо цифра, то блок управления устройства отображения подает напряжение частотой 30 гц в фазе с напряжением на сигнальной пластине к сегментам, которые не должны быть видны, а напряжение частотой 30 гц, сдвинутое на 180 по фазе по отношению к напряжению сигнальной пластины, к соответствующим сегментам, которые должны быть видны. В результате этого к визуализируемым сегментам подается биполярное переменное напряжение амплитудой 30 в, а к остальным сегментам - нулевое напряжение, Напряжение возбуждения в 30 в заставляет жидкий кристалл, если он относится к типу...

Номер патента: 564676

Опубликовано: 05.07.1977

Авторы: Войницкий, Козлов, Суханов, Федотов

МПК: H02H 7/09

Метки: асинхронного, защиты, многофазного, неполнофазных, режимов, электродвигателя

...схематически изображено ,предложенное устройство,Устройство содержит п - фазный (асинхронный алектродвигатель 1, присоединенный к фазам защищаемого алектродвигателя, тт - фазный однополупериодный выпрямитель 2, резистор 3, конденсаторы 4 и 5, включенные одной обкладкой на землю,детектор 6, например диод, включенный в прямом относительно выпрямителя направлении между вторыми обкладками конденсато ров. Параллельно детектору включена последовательная цепь, состоящая из порогового элемента, например динистора 7, и схемы управления тиристором 8. Последователь564676 ЦНИ Заказ 2059/215 Тираж 9 Подписиктная, 4 нвл ППП Патент", г. Ужгород,но с тиристором 9 включено исполнительное реле 10.При подаче напряжения на двигатель через резистор 3...

Номер патента: 564677

Опубликовано: 05.07.1977

Авторы: Канашев, Росляков

МПК: H02H 7/10

Метки: включения, повторного, преобразователя, тиристорного

...элемент задержки 2, выходной импульс которого является командой на АПВ, одновибратор 3, второй элемент 2 И-НЕ 4 и инвертор 5,В исходном состоянии на выходе элемента задержки 2 и на выходе элемента 4 удерживаются уровни логической единицы, Импульс датчика защиты, проходя через элемент 1,. запускает элемент задержки 2, на выходе которого через заданное время формируется импульс-команда нв АПВ. Этот импульс запускает одновибратор 3, выходной импульс которого в виде нулевого логического уровня, воздействуя на вход элемента 1, осуществляет запрет последукинего формирования команды на АПВ, чем обеспечивается однократность при успешном АПВ. Кроме того, импульс одновибратора 3 через инвертор 5 поступает на вход элемента 2 И-НЕ 4 и,564677...
