H02H — Схемы защиты электрических линий, машин и приборов

Номер патента: 991550

Опубликовано: 23.01.1983

Авторы: Кощевец, Музыченко

МПК: H02H 7/12

Метки: защитой, перегрузки, преобразователем, транзисторным

...элемента 22 при возрастании тока нагрузки выше допустимого,Устройство для управления транзисторным преобразователем с защитой от перегрузки работает следующим образом.Импульсное напряжение 39 генератора 1 импульсов поступает на вход элемента 26 задержки, а также через элемент ИЛИ 27 на входусилителя 28 обратной связи. Его выходное напря" жение 40 с помощью вторичных обмоток 30-33 через диоды 34-37 прикладывается к база-коллекторным переходам транзисторов 16-19 и выводит транзисторы, находящиеся в открытом состоянии, из области насыщения . Элемент 26 задержки осуществляет задержку импульсов 39 и формирует на выходе им- . пульсное напряжение 41, которое инвертируется элементом ИЛИ-НЕ 23 в напряжение 42 и поступает на управление триггером...

Номер патента: 993374

Опубликовано: 30.01.1983

Автор: Бухтояров

МПК: H02H 3/16

Метки: замыкания, защиты, землю, изолированной, нейтралью, однофазного, сети

...в исходном состоянии. Ключи 7 и 8 замкнуты, генератор 15 не работает. На дополнительные входы элементов 3 и 4 сравнения от источника 14 опор" ного напряжения поступает напряжение, по величине равное заданной уставке. При возникновении в сети однофазного замыкания на землю, например на присоединении, датчик тока которого подключен к входу преобразователя 1, йа входе элемента 3 сравнения появляется сигнал, пропорциональный току замыкания на землю, а на входе элемента 4 - пропорциональный собственному емкостному току. Если эти сигналы по своей величине окажутся больше опорного напряжения источника 14 опорного напряжения, то на выходах элементов 3 и 4 сравнения появляются сигналы, которые поступают на катушки отключения выключателей...

Номер патента: 993375

Опубликовано: 30.01.1983

Авторы: Гулька, Кучмий

МПК: H02H 3/16

Метки: замыкания, защиты, изолированной, нейтралью, однофазного, сети, трехфазной

...мой сети и земляной шиной, элемент возврата усТройства в исходное положение выполнен в виде последовательно соединенных раэмыкающих контактов трех реле тока, обмотки которых подключены к включенным в фазы защищаемой сети трансформаторам тока.На чертеже приведена принципиаль-, ная схема предлагаемого устройства.993375 Формула изобретения Заказ 495/715 Подписное ППП "Патент",род, ул.Проектна Устройство содержит реле 1-3 напряжения с замыкающими контактами 4-9 соответственно, трансформаторы 10-12 тока, реле 13-15 тока и размы кающими контактами 16-18 соответст. венно и конденсатор 19, 5Устройство для защиты однофазноге, эаьыкания работает следующим образом,В нормальном режиме работы трехфазной сети 20 реле 1-3 напряжения находятся...

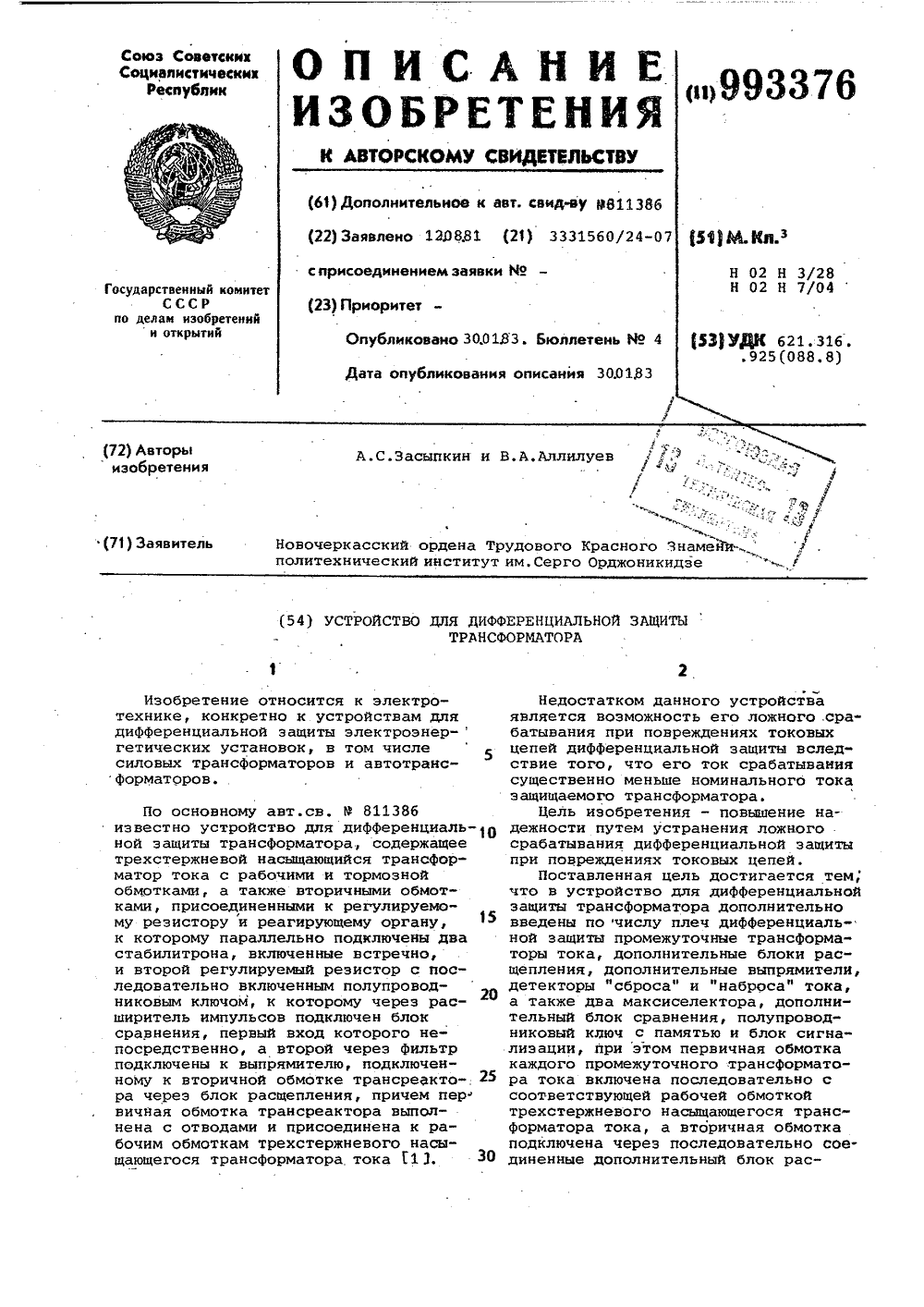

Номер патента: 993376

Опубликовано: 30.01.1983

Авторы: Аллилуев, Засыпкин

МПК: H02H 3/28

Метки: дифференциальной, защиты, трансформатора

...к рабочему входу блока сравнения, поэтому сигнал на его выходе появляется при.исчезновении - "сбросе" сигнала на входе. В детекторе "наброса" фильтр подключен к тормозному входу блока сравнения, поэтому сигнал на его выходе появляется при резком увеличении - "набросе" сиг нала на входе.В первичных обмотках промежуточных трансформаторов 19-21 тока,включенных соответственно в цепи рабочих обмоток 1-3, протекают токи плеч 65 дифференциальной.защиты. Сигналы на выходе детекторов "сброса" и "наброса" в установившемся режиме отсутствуют (см. Фиг. 2, при г с го 28 (29э ( эя 0)При повреждении токовых цепей дифференциальной защиты (фиг. 2 а) происходит "сброс" тока какого-либо плеча при отсутствия "наброса" тока в других плечах и увеличение...

Номер патента: 993377

Опубликовано: 30.01.1983

Авторы: Будовский, Зинченко

МПК: H02H 3/38

Метки: мощности, направления, реле

...напряжения 1 и тока 2, подключенные выходом через диоды 3 и 4 к входам триггера 5, на выходе которого включены генераторы б и 7 линейного изменяющегося напряжения, подключенные выходами к входам нуль- органа 8, на выходе которого последовательно включены элемент 9 совпадения, одновибратор 10, фазочувствитель. ный элемент 11 и нуль-индикатор 12.Реле, работает следующим образом.При появлении положительного напряжения на выходе промежуточного трансформатора 2 тока триггер 5 устанавливается в положение "единица", при этом на его выходе имеется импульс П одновременно с этим запускается генератор б линейно нарастающего напряжения. С появлением отрицательного напряжения триггер 5 устанавливается в положение "ноль" и запускается генератор...

Номер патента: 993378

Опубликовано: 30.01.1983

Авторы: Анищенко, Крупенин, Меркулов

МПК: H02H 7/08

Метки: защиты, перегрузки, переменного, электродвигателя

...транзистора 7 подключена к плюсу выпрямителя 4 через резистор 14, а к минусу выпрямителя 4 - через включенные параллельно конденсатор 15 и пороговый шунт 16, состоящий из последовательно соединенных динистора и резис тора, при этом катод тиристора 17 подключен к минусу выпрямителя 4, анод через выходное реле 18 соединен с плюсом постороннего источника питания, а управляющий электрод тирис тора 17 соединен с первой базой однопереходного транзистора 7.Устройство работает следующим образом.При возникновении в цепи питания электродвигателя однофазной, двухфазной или трехфазной перегрузки увеличивается напряжение на сглаживающем конденсаторе 5, что, в свою очередь, вызывает повышение напряжения на конденсаторе 15 и накопительном...

Номер патента: 993379

Опубликовано: 30.01.1983

Авторы: Папиров, Хазанов, Ходов

МПК: H02H 7/097

Метки: сети, трехфазной, фаз, чередования

...(фиг. 2, позиции 4-6), с выходов порогового блока поступают на ЙБ-триггеры. Выходные сигналы триггеров фиг. 2, позиции 7-9) сравниваются на элементах И, на выходах которых появляются импульсы, показанные на диаграмме (фиг. 2, позиции 10-12). Эти импульсы подаются на элемент ИЛИ, на выходе которого при правильном 35 порядке чередования фаз появляется сигнал логического нуля (фиг. 2, позиция 13).Предлагаемое устройство имеет,лучшее отношение сигнал/помеха,чем извеО стное, так как в нем полностью используется диапазон сйгнала, т.е. при правильном чередовании фаз выходной сигнал логического блока равен логической единице; а при неправильном - логическому нулю, в то время, как в известном устройстве диапазон сигнала используется на...

Номер патента: 993380

Опубликовано: 30.01.1983

Авторы: Иришков, Мазнев

МПК: H02H 7/12

Метки: защиты, преобразователя, тиристорного

...- напряжение на конденсаторе 16;ЗОУ - напряжение на резисторе 14;ц - сигнал на выходе блока 1010управления,Устройство работает следующим образом. 35В нормальном режиме (фиг. 1) приэапирании тиристора 1 трансформаторперемагничивается обратным током винтервале времени й. - С (фиг. 2),Навыходной обмотке 5 трайсформатора 4 Опоявляется импульс напряжения У сполярностью, указанной на фиг. 1 беэскобок. На выходе ограничителя б напряжения формируется импульс напряжения У 6, который заряжает конденсатор 2 по цепи: выход ограничителяб напряжения - конденсатор 16 - диод15 - диод 12, до напряжения Уб в конце интервала времени. После окончания импульса И конденсатор 2 Разряжается на резистор 14 в интервалевремени 1 р -В момент С на выходе...

Номер патента: 993381

Опубликовано: 30.01.1983

Авторы: Трофимишин, Шпак

МПК: H02H 7/16

Метки: батареи, варианты, его, конденсаторной, разряда

...связан с сердечником 8 электрбмагнита,подвижный контакт 3 приводится вдвижение приводом-замыкателем 9.Дополнительный контакт 5 (фиг, 2)образует с годвижным контактом 3зазор 0,5-2 мм) и соедйнен с электромагнитом и токоограничивающим резистором так же, как и на фиг. 1.Устройство работает следующим образом.При включении. защиты подвижныйконтакт 3, перемещаясь вниз, замыкается с дополнительным подвижнымконтактом 5. При этом защищаемыйобъект, например конденсаторная батарея, разряжается по образовавшейся цепи через катушку 7 электромагнита и резистор б. Протекающий покатушке электромагнита ток достаточной величины (обычно несколькодесятков или даже сотни ампер) приводит к срабатыванию электромагнита 65 и удержанию сердечника на все...

Номер патента: 993382

Опубликовано: 30.01.1983

Авторы: Михайлов, Рубчинский, Хомский

МПК: H02H 7/20

Метки: защиты, пушки, электронно-лучевой

...конденсатор2, выбираются таким образом, чтобыток при отпирании электронной лампы1 нарастал по величине, по крайнеймере, до рабочего тока электроннолучевой пушки 3. В таком случае токв цепи электронно-лучевой пушки 3 приее пробое после отпирания электронной лампы 1 уменьшается до нуля, аток источника 5 питания, протекающийпо цепи электронно-лучевой пушки, начинает протекать через электроннуюлампу 1 и конденсатор 2. Пока электронная лампа 1 открыта, напряжение,приложенное к электронно-лучевой пушке 3 после прекращения тока. в еецепи, невелико, и повторного пробояэлектронно-лучевой пушки 3 не происходит. Ток, протекающий через цепьэлектронной лампы 1, обеспечиваетразряд конденсатора 2 и может перезарядить его до напряжения...

Номер патента: 995027

Опубликовано: 07.02.1983

Авторы: Вайнштейн, Потемкин

МПК: G01R 31/02, H02H 3/16

Метки: изоляции, проводимости, сетей, трехфазных, электрических

...активной и емкостнойпроводимости изоляции, измерительныеприборы 7 для визуального отсчета измеряемых величин. 40Процесс контроля осуществляетсяследующим образом,контрольный ток, протекающий через. активную и емкостную проводимости изоляции сети, вызывает падение напряжения на дросселе присоединения. Вторичная обмотка дросселя присоединения подключается на вход частотно-избирательного усилителя 3, Напряжение, иэ которого выделяется составляющая непромышленной 50 частоты Ц, поступает к одному входу сумматора, к другому входу подключена измерительная обмотка источника 1 напряжения промышленной частоты.С выхода сумматора 4 опорное напряже ние О поступает на входы фазочувствительных схем. Ко вторым входам фазочувствительных схем...

Номер патента: 995182

Опубликовано: 07.02.1983

Авторы: Стрелков, Якубсон

МПК: H02H 3/06

Метки: включения, линии, однофазного, повторного, трехфазной, электропередачи

...на срабатывание", на которых присутствуют сигналы, позволяющяе блоку 8 ФИО при на.-,с добности действовать без задержки через элементы ИЛИ 12 на входы блока б отключения.Однако, поскольку составляющие обратной и нулевой последовательности тока линии отсутствуют, блок 8 ФИО не срабатывает.Если вследствие иесимметрии, обусловленной внешними к,з. блох 8 сработает,. отключения выключателя 5 от блока б ,отключения не произойдет, пока не сработает защита 2 лциии 1.При возникновении одиофазного : коз. на защищаемой линии 1 срабатывают быстродействующая защита 2 и подготавливает блок б отключения к работе. Срабатывают также ДИО 7 поврежденной Фазы и блок 8 ФИО, иа соответствующем выходе которого появляется сигнал. Как на первом, так .и на...

Номер патента: 995183

Опубликовано: 07.02.1983

Авторы: Сапир, Стрелков, Фокин, Якубсон

МПК: H02H 3/06

Метки: включения, линии, повторного, трехфазного, электропередачи

...блок пуска, первый и второй блоки контроля наличия напряжения,блок контроля синхронизма, элемент "За"держка на срабатывание", переключатель45 и элемент ИЛИ, выход которого предназначен для подключения к включающей цепи выключателя а первый входчерез переключатель и элемент "Эадержка на срабатывание" связан с вы 50 ходом блока пуска, первый вход которого соединен с первым входом блокаконтроля синхронизма и предназначенДля подключения к выходу блока несоответствич положений выключателя иего ключа управления, а второй входпредназначен для подключения к выходу высокочастотной зашиты линии,второй вход элемента ИЛИ соединенс выходом блока контроля синхронизма,второй и третий входы которого соеди-,нены соответственно с выходами первсго и...

Номер патента: 995184

Опубликовано: 07.02.1983

Авторы: Джангиров, Левинштейн, Хорошев

МПК: H02H 3/10

Метки: аварийного, линии, однофазном, отключения, переменного, повреждении, устойчивом, электропередачи

...электропередачи 19 (по одной фазе выключателей 6 и 17 (фиг. 1 а). При установлении факта устойчивого повреждения путем контроля за погасанием дуги подпитки на отключенной фазе подается сигнал на включение выключателей 1 О, 13, 16 и запаздываюшее отключение выключателей 9, 11, 14. В этом случае линии 20 - 22 оказываются запитанными от генераторов 3 и 4, а аварийная линия 19 питается от генераторов 1 и 2 (фиг. 1 б). При этом отсутствует электрическая связь между аварийной линией и другими линиями станции. Передаваемую по неповрежденным фазам линии мощность снижают путем разгрузки выделенных для автономного питания генераторов 1 и 2. Разгрузку генераторов, питающих аварийную линию осуществляют известными способами, например путем...

Номер патента: 995185

Опубликовано: 07.02.1983

Авторы: Андрющенко, Загороднев, Шапошников

МПК: H02H 3/16

Метки: замыкания, землю, изолированной, напряжением, нейтралью, сети, трехфазной

...и с вторым входом элемента ИЛИ, третий вход которого подключен к выходу элемента И - НЕ опережающей фазы и к третьему входу элемента И - НЕ блока запрета по напряжению, выход которого подсоединен к первому входу элемента И, второй вход которого подключен к выходу элемента ИЛИ, а выход элемента И соединен с входом исполнительного элемента выполненного в виде счетчика,На чертеже представлена схема устройства.Устройство содержит три блока 1 - 3 преобразования входного сигнала, состоящих из выпрямительных мостов, резисторов деления выпрямленного напряжения, пороговых элементов, выполненных в виде стабилитронов,Сигнал от мостов подается на три логических элемента И - НЕ 4 - 6, к выходам которых подключены блок запрета по напряжению,...

Номер патента: 995186

Опубликовано: 07.02.1983

Автор: Бухтояров

МПК: H02H 3/16

Метки: замыкания, защиты, землю, изолированной, нейтралью, однофазного, сети

...двух и более сигналов, т.е. когда срабатывают два и более реагирующих элемента. Устройство работает следующим образом. При отсутствии в сети однофазного замыкания на землю реагирующие элементы 9 и 1 О, пусковой орган 11, исполнительные органы 13 и 14 и пороговый элемент 39 находятся в исходном состоянии, при этом реагирующие элементы 9 и 10 имеют минимальные уставки срабатывания (находятся в режиме максимальной чувствительности) . Ключи 19 и 20 замкнуты, а ключи 37 и 38 разомкнуты.При возникновении в сети однофазного замыкания на землю, например на присоединении 1, через него начинает течь суммарный ток замыкания на землю, величина которого, как правило, наибольшая. Через неповрежденное присоединение течет собственный емкостный ток. На...

Номер патента: 995187

Опубликовано: 07.02.1983

Автор: Бухтояров

МПК: H02H 3/16

Метки: замыкания, защиты, землю, изолированной, нейтралью, однофазного, сети

...блок 20 управления подмагничиО 15 20 25 30 35 40 45 50 55 ванием, один из выходов которого соединен с управляющим входом блока 19, а входы подключены к выходам пускового органа 11 и блока 21 коррекции, входы которого соединены с выходами реагирующих элементов 9 и 10, исполнительных органов 13 и 14 и одним из выходов блока 20 управления, а выходы подключены к управляющим входам исполнительных органов 13 и 14.Блок 20 управления состоит из элементов НЕ 22 и ОГРАНИЧЕННАЯ ПАМЯТЬ 23. Блок 21 коррекции содержит элементы НЕ 24 и 25, И 26 и 27, ИЛИ 28 и 29, пороговый элемент 30, сумматор 31 и замыкающие ключи 32 и 33.Устройство работает следующим образом.При отсутствии в сети однофазного замыкания на землю реагирующие элементы 9 и 10,...

Номер патента: 995188

Опубликовано: 07.02.1983

Авторы: Богдан, Кургузов, Нелюбин

МПК: H02H 3/28

Метки: дифференциально-фазной, замыканий, защиты, коротких, междуфазных, электродвигателя

...орган включен между общей точкой соединения резисторов и средним выводом вторичной обмотки трансреактора, соединенного с трансформатором тока фазного вывода электродвигателя.На чертеже приведена принципиальная электрическая схема устройства,Устройство состоит из трансреакторов 1 и 2, первичные обмотки которых подключенй к трансформаторам 3 и 4 тока, установленным в одноименных фазах нулевых и фазных выводов электродвигателя, диодов 5 - 8; резисторов 9 и 10 и реагирующего органа 11.Устройство работает следующим образом.При коротком замыкании во вращающемся двигателе токи со стороны нулевых и фазных выводов находятся в противофазе. При этом, когда к аноду диода 5 приложен плюс выходного напряжения трансреактора 1, к аноду диода 8...

Номер патента: 995189

Опубликовано: 07.02.1983

Авторы: Рогоза, Тутик, Холоденко

МПК: H02H 3/28

Метки: дифференциально-фазной, защиты, электроустановки

...входы промежуточного выходного блока 8, сигналы 11 г, и ив.г - на дополнительные входы блока 9. Выходные сигналы этих блоков Ц и 11 е равны единице, если пачки импульсов на входах совпадают или оба сигнала нулевые. При коротком замыкании вне зоны длительности единичных импульсов Ц, и 13 меньше уставки измерителей 20 и 21 временного интервала, которые не срабатывают и сигнал на вход элемента ИЛИ 1.1 гг не поступает. При коротком замыкании в зоне (фиг. 2 Ь) измерительные полукомплекты 1 и 2, промежуточ-. ные выходные блоки 8 и 9, блок 14 торможения работают так же, как и при коротком замыкании вне зоны, однако длительность единичных импульсов Ц и 11 больше уставки измерителей 20 и 21. Измерители срабатывают.В зависимости от момента...

Номер патента: 995190

Опубликовано: 07.02.1983

Авторы: Гловацкий, Красников, Сагутдинов

МПК: H02H 5/10

Метки: защиты, линии, напряжением, обрыва, проводов, трехфазной, фазных

...устройства,В конце защищаемой трехфазной линии 1 подсоединен фильтр напряжения обратной последовательности ФНОП 2, выход которого подключен к исполнительномуоргану 3, а выход последнего к короткозамыкателю 4, между фазными выводамикоторого подключены цепочки, состоящиеиз диодов 5 и 6 и токоограничительныхрезисторов 7 и 8.В начале линии 1 установлен блок 9,который представляет собой фильтр токовчетных гармоник и подсоединен к разрешающему входу блока 1 О защиты, выходкоторого подсоединен к защитному автомату 11. В начале линии 1 подключен второй фильтр напряжения обратной последовательности 12, выход которого подключен к запрещающему входу блока0 защиты питающий трансформатор 13.Устройство работает следующим образом.При обрыве одного из...

Номер патента: 995191

Опубликовано: 07.02.1983

Авторы: Ахмедов, Миронов, Сулейманов, Халилов

МПК: H02H 5/12

Метки: воздушной, защиты, линии, опасного, персонала, приближения, проводу, электропередачи

...к первому выходу которого подключен блок сигнализации, а к второму выходу блока измерения подсоединен усилитель мощности, выход которого соединен с исполнительным органом, выполненным в виде реверсивного электродвигателя и редуктора. На фиг. 1 представлено устройство, блок-схема; на фиг. 2 - 4-схемы установки датчика тока.Предлагаемое устройство содержит датчик 1 тока, усилитель 2, блок 3 измерения, усилитель 4 мощности, исполнительный орган 5, блок 6 сигнализации о соприкосновении струи с проводами ВЛ.Датчик тока может быть установлен, например, внутри, металлической насадки из неферромагнитного материала (фиг. 2), перед насадкой (фиг. 3), на диэлектрической насадке (фиг. 4), где обозначены водовод 7, насадка 8, датчик 9 тока...

Номер патента: 995193

Опубликовано: 07.02.1983

Автор: Петько

МПК: H02H 7/09

Метки: защиты, изоляции, корпус, обмоток, обрыва, предпусковой, пробоя, трехфазного, цепи, электродвигателя

...изоляции линии связимежду пускателем и электродвигателем иобмоток 11, 16 и 17 электродвигателя поотношению. к корпусу. Второй вход элемента ИЛИ 9 соединен с выходом формировао тели 8 сигнала управления, вход которогосоединен с фазой А питающей сети. Формирователь 8 сигнала управления содержитвыключатель 30, один вывод которого является входом формирователя 8 сигналауправления, а второй вывод через резистор:25 31 соединен с катодом диода 32 и анодомдиода 33. Катод диода 33 подключен к корпусу. Анод диода 32 соединен с одной изобкладок конденсатора 34 и является выходом формирователя 8 сигнала управле-:ния. Вторая обкладка конденсатора 34 под 30ключена к корпусу.Источник 1 постоянного тока служитдля питания устройства защиты...

Номер патента: 995194

Опубликовано: 07.02.1983

Автор: Папышев

МПК: H02H 7/12

Метки: выводами, выходными, группы, защиты, источников, общей, относительно, питания, разнополярными, шины

...9, входами подключенный к выходам активных делителей 1 напряжения, подключенных началами к отрицательным 3 и 4 выходным выводам группы источников 8 питания, а выходом первый дискриминатор подключен к первому входу 10 второго дискриминатора 11, выполненного на первом элементе И - НЕ 12, подключенном выходом к одному входу второго элемента И - НЕ 13, выход которого является выходом второго дискриминатора, подключенного к началам активных делителей напряжения по числу входов первого элемента И - НЕ 14, выходы которых подключены ко входам первого элемента И - НЕ 12, а концы их являются первым 10 и вторыми 14 - 16 входами второго дискри 25 ЭО 35 40 45 50 55 минатора 11. Другой вход второго элементаИ - НЕ 13 второго дискриминатора...

Номер патента: 995195

Опубликовано: 07.02.1983

Автор: Левинзон

МПК: H02H 7/12

Метки: защиты, источника, переменного

...обеспечивающего визуализацию нормального и аварийного режимов работы. Устройство содержит основной индикатор 13 нормальной работы источника и дополнительный индикатор 4 аварийного режима работы источника,Устройство работает следующим образом, При включении напряжения питания и напряжения дополнительного источника постоянного тока (фиг. 1) включается свето- излучатель 8 оптрона 7 и последовательно с ним соединенный индикатор 13 нормальной работы. Первый и второй фототиристоры 5 и 6 оптрона 7 включаются каждые полпериода переменного напряжения. При этом открывается один из тиристоров 1 и 2, и напряжение переменного тока поступает на нагрузку 3.В аварийном режиме работы, т.е. когда сопротивление нагрузки становится меньше допустимого,...

Номер патента: 995196

Опубликовано: 07.02.1983

Авторы: Ложкин, Павлов, Снегирев

МПК: H02H 7/12

Метки: блока, двухканального, защиты, питания

...индикатора 28 другого канала 2 подключены к отрицательной клемме, а другими выводами подключены к одним выводам обмоток первых дополнительных реле 15 и 16 в одном и другом канале соответственно. Другие выводы первых дополнительных индикаторов 1 и 18 и другие выводы первых дополнительных реле 15 и 16 подключены к отрицательной клемме 14.Одни входы стабилизаторов 3, 4 и 5, б подключены к клемме 26 сетевого напряжения, а другие через размыкающие контакты основных реле 9 и 10 в каждом канале соответственно подключены к клемме 23 сетевого напряжения.Устройство работает следующим образом.В нормальном режиме работы в каждом канале при включении питания второй диод 21 выпрямляет переменное напряжение, которое фильтруется конденсатором 25 и...

Номер патента: 995197

Опубликовано: 07.02.1983

Автор: Волков

МПК: H02H 7/12

Метки: вентильного, защиты, мостового, однофазного, преобразователя

...которой через нагрузку 31 подключен к началам вторых первичных обмоток 19 и 23 первого и второго трансформаторов.Начало первой первичной обмотки 22 второго трансформатора подключено к аноду второго тиристора 11, катод которого подключен к концу второй основной вторичной обмотки 28 третьего трансформатора, началом соединенной с началом первой вторичной обмотки 24 второго трансформатора, конец которой подключен к аноду второго порогового элемента 15.Конец второйпервичной обмотки 19 первого трансформатора подключен к катоду третьего тиристора 12 и к концу первой дополнительной вторичной обмотки 29 третьего трансформатора, начало которой подключено к началу дополнительной вторичной обмотки 21 первого трансформатора, концом подключенной к...

Номер патента: 997162

Опубликовано: 15.02.1983

Автор: Алексеев

МПК: H02H 3/08

Метки: задержкой, отключение, перегрузки, реле

...текущем через резистор 3,падение напряжения на нем мало, и устрой.ство занимает исходное положение, При этомнапряжение 00 на конденсаторе б, практивески равно падению напряжения на резисторе 8, 2 зПри увеличении амплитуды переменного токападение напряжения на резисторе 3 растет, чтоприводит к открыванию и запиранию полупроводникового клюва 1 с частотой сети перемен.ного тока, При этом в тот момент времени,когда ключ 1 открыт, конденсатор 6 разря.жается через параллельно включенные резисторы 10 и 9,клюв 2 остается открытым). Пос.ле того, как конденсатор 6 частично разряжается, ключ 1 в соответствии с переменным35напряжением на резисторе 3 запирается и кон.денсатор 6 заряжается через последовательновключенные резисторы 9 и 10, причем...

Номер патента: 997163

Опубликовано: 15.02.1983

Авторы: Гущин, Комлев, Малафеев, Мамай

МПК: H02H 3/16

Метки: замыкания, защиты, землю, сети, тяговой

...элемент 10, рельс 11, контактныйпровод 12, экскаватор 13.Устройство работает следующим образом.45В нормальных режимах выключатель 9 замкнут, потенциал на рельсах 11 имеет небольшую величину, следовательно, на входах второго порогового элемента 5, третьего порогового элемента 4 и элемента И 6 действуют низкие потенциалы, а на выходе эле 50 мента НЕ 7 - высокий, В 8-триггер 8 уста. новлен в нулевое состояние, так как на его В.входе действует высокий потенциал, а 8 - нулевой выключатель 9 замкнут. В случае . касания ковшом экскаватора 13 контактного провода 12 происходит резкое увеличение потенциала рельсов относительно земли и тока в тяговой сети. На выходе трансформатора 1 тока формируется импульс, переключающий первый...

Номер патента: 997164

Опубликовано: 15.02.1983

Авторы: Желиховский, Капштык, Кобазев, Матвиенко

МПК: H02H 5/10

Метки: воздушной, защиты, линии, обрыва, провода, фазного, электропередачи

...линией, к началу которой подключен датчик 3 тока, состоящий из трансформатора тока нулевой последовательности итрансреактора 4, выход которого связан счастотным фильтром 5, На выходе частотногофильтра 5 включен резонансный усилитель б,настроенный на оперативную частоту (в приведенной схеме на 100 Гц) и связанный спороговым элементом 7, управляющим реле 8,которое воздействует на исполнительный орган 9 катушки отключения, В конце защищаемой линии между каждой фазой и землейвключен источник 10 оперативного тока, состоящий из последовательно соединенных диодаи резистора Элементы 1 - 9 установлены впомещении трансформаторной подстанции,При отсутствии обрыва провода в концелинии существует напряжение между каждойфазой и землей, которое...

Номер патента: 997165

Опубликовано: 15.02.1983

Автор: Сорокин

МПК: H02H 7/08

Метки: защиты, неправильного, обрыва, потребителя, фаз, чередования

...асинхронного двигателя при 5 обрыве фазы не срабатывает, так как линейное напряжение между оборванной и исправной фазой мало отличается от номинального (оно равно примерно 340 В при номиналь.ном напряжении 380 В, что объясняется наводкои напряжения на оборванной фазе отщисправных фаз). Низкая чувствительность устройства объясняется напичием в цени питания реагирующего органа ограничителя тока, со 997165 4ко часть полуволны напряжения между фазами2-3 (фиг. 3), в результате чего среднее напряжение, приложенное к реагирующему органу 5, резко снижается и он отпадает, отключаяо 5 защищаемую электроустановку от неправильногочередования фаз. Ток подпитки реагирующегооргана 5, создаваемый под действием напряже.ния между фазами 1 - 2...
