H02H — Схемы защиты электрических линий, машин и приборов

Номер патента: 1410168

Опубликовано: 15.07.1988

Авторы: Арцишевский, Земсков, Казанский, Серегина

МПК: H02H 3/28

Метки: выводами, высокого, двух, дифференциальной, защиты, сторонах, токовой, трехфазной, электроустановки

...преобразователе (12 или 13) и принимают вид сигналов, аналогичных выходным сигналам аналого-дискретных преобразователей б, 7, в случае целостности канала связи (фиг. 2 в - г, фиг. 3 в - г, фиг. 4 г, фиг, 5 в - г), а при обрыве имеют нулевой уровень (фиг. 4 в с второго периода) . Выходы оптико-электронных преобразователей 12, 13 соединены с блоками 14, 15 ограничения длительности импульса соответственно, каждый из которых срабатывает через время 0,9 ТО с момента появления входного импульса (фиг. 2 д - е - фиг. 5 д - е). Дифференцирующий элемент (24, 25) формирует по фронту из полученного импульса сигнал для сброса элемента 26, 27 задержки, Только при отсутствии этого сигнала, например при обрыве канала 10 связи, элемент...

Номер патента: 1410169

Опубликовано: 15.07.1988

Авторы: Федоров, Шнеерсон

МПК: H02H 3/38

Метки: величин, защиты, релейной, синусоидальных

...фазочувствительных выпрямителей 7 и 8 формируются напряжения Ь и .)в, а на выходах интеграторов 9 и 10 - пропорциональные им напряжения У и .)ю.В моменты времени=, - , ,на% гЮ з% выходе формирователя 5 формируются кратковременные импульсы, разрешающие выборку сигналов с помощью элементов 13 и 14 выборки-хранения. При этом на выходах элементов 13 и 14 выборки-хранения формируются напряжения )з и 14, равные значениям напряжений .1 ц и Сс в указанные моменты времени. Для рассматриваемого случая напряжение 1 д (косинусная составляющая) равно амплитуде напряжения 1, а напряжение 04 (синусная составляющая) равно нулю. Так как длительность импульсов, формируемых на выходах формирователя 5 и элемента 6 задержки, значительно меньше полупериода...

Номер патента: 1410170

Опубликовано: 15.07.1988

Авторы: Ватолин, Нудельман, Шамис

МПК: H02H 3/40

Метки: реле

...5 поступают постоянные сигналы, на выходе блока 5 сравнения также имеет место постоянный сигнал. Указанное обусловливает состояние срабатывания одного из органов 6, 8 выдержки времени и состояние несрабатывания второго из указанных органов. Например, если на выходе блока 5 устойчиво имеет место сигнал логического О, ; то в состоянии срабатывания пребывает орган 8 выдержки времени, а в состоянии не-срабатывания - орган 6 выдержки времени.Таким образом, на один из входов элемента И 9 поступает сигнал логического О, вследствие чего на выходе элемента И 9 также устанавливается сигнал логического О.Реле пребывает в состоянии несрабатывания.В случае возникновения требования срабатывания реле, когда на его вход начинает поступать...

Номер патента: 1410171

Опубликовано: 15.07.1988

Авторы: Гурфинкель, Дмитриенко, Суворов

МПК: H02H 7/06

Метки: асинхронного, защиты, режима, синхронной

...элемента ЗАПРЕТ 8 и ицвертор 9, где инвертируются (фиг. 2 в) и подаются на входы логических элементов И - НЕ 11 и ИЛИ -НЕ 15. В периоды совпадения импульсов низкого уровня на выходе усилителя-формирователя 6 и высокого уровня на выходе усилителя-формирователя 7 (фиг. 2 г) возбуждается одновибратор 10, с выхода которого импульсы (фиг, 2 д) подаются на входы ло.51015 20 25 11 ри подаче на преобразователь тока фазного тока 1, а на преобразователь напряжения - линейного напряжения двух других фаз, направленного в сторону опережающей фазы, т.е. 1)., устройство цетко фиксируег асинхронный режим при угле 9 между напряжением и током статора 30 и более эл. г рдд. в сторону отставания (рекомендуемая уставка для случая синхронного...

Номер патента: 1410172

Опубликовано: 15.07.1988

Авторы: Гурфинкель, Дмитриенко, Суворов

МПК: H02H 7/06

Метки: асинхронного, защиты, режима, синхронной

...и подаются на вход одновибратора 12, Импульсы с усилителя- формирователя 6 подаются на вход одновибратора 8, с выхода которого импульсы (фиг. 2 г) через инвертор 9 (фиг. 2 д) подаются на С-вход триггера 10.В нормальном и асинхронном режимах передний фронт синхронизирующего импульса с выхода инвертора 9 не совпадает с импульсом высокого уровня, поступающим с выхода инвертора 11 на Р-вход триггера 10, поэтому триггер не переключается и на его выходе сформирован постоянный сигнал высокого уровня. В режиме обратного направления мощности (обратного тока) передний фронт синхронизирующего импульса совпадает с импульсом, поступающим на Р-вход, триггер переключается и на его выходе фор 14 мируется постоянный сигнал низкого уровня (фиг. 2...

Номер патента: 1410173

Опубликовано: 15.07.1988

Авторы: Белов, Гельфанд, Евдокимов, Розенблюм

МПК: H02H 7/06

Метки: возбуждения, генератора, замыкания, защиты, землю, корпус, одной, синхронного, точке, цепи

...срабатывания и на вход блока 32 измерения величины сопротивления изоляции, который представляет собой операционный усилитель с вольтметром, включенным на его выходе, встроенных в общий блок. Поскольку напряжение на приборе обратно пропорционально величине активного сопротивления цепи возбуждения на землю, то шкала прибора калибруется в кОм.На выход реагирующего органа 25 чувствительной ступени защиты включен элемент 27 выдержки времени на срабатывание, а на выход реагирующего органа 26 грубой ступени защиты - элемент 28 выдержки времени на срабатывание. На выход обоих элементов выдержки времени включены ука 01734зательные реле 29, 30, а на выход грубой ступени - и промежуточное реле 31. Оба элемента времени имеют вход блокировки их...

Номер патента: 1410174

Опубликовано: 15.07.1988

Автор: Степанов

МПК: H02H 7/08

Метки: аварийных, защиты, режимов, шахтной

...особенно важно при кратковременном перерыве питания схемы, например при кратковременном размыкании кнопки 9 Стоп. При проверке должны высветиться светодиоды блоков 2 индикации аварийного состояния всех рабочих каналов, с помощью проверки можно учесть тот факт, что удержание во включенном состоянии реле промежуточного шахтного магнитного пускателя 46 происходит далека не при полном закорачивании отрицательного полупериода в клемме 5 к клемме 6 (приблизительно при отношении амплитуд 1:2). При проверке величина сопротивления резистора 30 выбирается такой, чтобы напряжение в общей точке резистора 20 и диода 26 превышало напряжение в этой точке при асимметрии в клеммах 6, 5, равной началу отпускания реле шахтного магнитного пускателя 46,...

Номер патента: 1410175

Опубликовано: 15.07.1988

Авторы: Гелас, Донцу, Левко, Собор, Шаповалов

МПК: H02H 7/08

Метки: защиты, и"сухого, обрыва, перегрузки, погружного, трехфазного, фазы, хода, электродвигателя

...их зажимах 12, 13 и 12, 14 действуют напряжения тройной частоты в противофазе, так как обмотки, расположенные на двух противоположных ярмах (например, 6 и 9), переЗ 5 секаются магнитным потоком (Фх) в противоположных направлениях. При последовательном и согласном соединении треугольников на их зажимах3, 14 ЭДС отсутствует, на выходе выпрямителя 17 напряжение равно нулю, на входе 34 элемента ИЛИ в28 сигнал отсутствует,Выпрямители 15 и 16 соединены последовательно и согласно. При номинальных токах двигателя выпрямленное напряжение, пропорциональное напряжению третьей гар моники, снимаемое с потенциометра 20,регулируется так, чтобы оно было ниже напряжения порогового элемента 21, 22, поэтому на вход 27 элемента ИЛИ - НЕ 28 подается нулевой...

Номер патента: 1410176

Опубликовано: 15.07.1988

Авторы: Бохан, Гелейша, Гурин

МПК: H02H 7/08

Метки: асинхронного, двух, заторможенного, защиты, работы, режима, ротора, трехфазного, фазах, электродвигателя

...(для настройки фазы С).В этих случаях регулируют коэффициенты усиления блоков 8 и 9. После этого переключатель 19 устанавливают в четвертое положение, которое является рабочим. В этом положении транзисторные ключи 27 и 33 закрыты, а световой индикатор 41 светится ровным светом, сигнализируя об исправности и включении устройства в работу. Закрытие транзисторного ключа 27 приводит к дешунтированию резистора 26, от чего порог срабатывания компаратора возрастает не менее чем в 4 раза и он сможет реагировать только на пусковые токи, возникающие при пуске и в стопорном режиме, На этом настройка устройства заканчивается.Я) Таким образом производится настройкаустройства на рабочий ток любого по мощности электродвигателя в широком диапазоне...

Номер патента: 1410177

Опубликовано: 15.07.1988

Автор: Севастьянов

МПК: H02H 7/08

Метки: анормального, защиты, режима, электродвигателя

...26 - 28. По меренагрева двигателя сопротивления терморезисторов уменьшаются и положительный потенциал возрастает. Отрицательное напряжение управления 1.1 на выходах пороговых элементов уменьшается (фиг, 2 - указано пунктиром) до предельной величины11 и пороговый элемент закрывается в точке А Это приводит к тому, что входы элемента И 19 закрываются и исполнительный орган (реле) 23 выключается. Егоконтакт разрывает цепь управления конта кто ра, разрешающего работу двигателя(не показан). Контактор отпадает и своимиконтактами выключает электродвигатель. Напряжение управления 1 в режиме контроля температуры все время отрицательное,диод 29 закрыт, электронный ключ 24 разомкнут и элемент ИЛИ - НЕ 20 в схеме не задействован. Таким...

Номер патента: 1410178

Опубликовано: 15.07.1988

Автор: Вохмянин

МПК: H02H 7/09

Метки: вохмянина, защиты, обрыва, потребителя, трехфазного, фазы

...5, Выход второго однополупериодного трехфазного выпрямителя 16 соединен с анодом тиристора 5. Катушка 3 магнитного пускателя шунтирована диодом 17. Устройство для защиты трехфазного выпрямителя от обрыва фазы работает следующим образом.При включении входного автомата 4 питания и нажатии на кнопку управления Пуск напряжение,.снимаемое с выпрямителя 11, через контакт 1 О кнопки Стоп подается на обмотку 3 магнитного пускателя. Реагирующий орган 3 включаается, коммутируя своими контактами цепь питания трехфазного потребителя 1. При размыкании контактов 12 кнопки Пуск через элементы 9, 8, 7, 6 включается тиристор 5, обеспечивая блокировку магнитного пускателя 3 (фиг. 2 и 3).При кратковременном исчезновении напряжения в одной из фаз,...

Номер патента: 1410179

Опубликовано: 15.07.1988

Авторы: Гриднев, Макаров, Тимурджи

МПК: H02H 7/10

Метки: защиты, перегрузок, тиристора

...импульсов по заднему фронту входных сигналов подключен к выходу датчика 2 тока, а его выод - к входу управления ключа 5. 20Устройство работает следующим образом.При протекании тока (11, фиг. 2) в тирисоре 1 возникают потери мощности. При том максимальное значение коммутационных потерь Р- при включении (13 з, фиг. 2) может значительно превосходить потери в стаическом режиме. Следовательно, возникает азличие между максимальной температурой ; р-и-перехода (Б 4, фиг. 2) и температуой в момент приложения к тиристору обатного напряжения (3 ь фиг. 2) О. Этот акт находит отражение в значениях выходого сигнала модели 4. Использование в ачестве критериального параметра значениявместо О), приводит к неоправданому недоиспользованию нагрузочной...

Номер патента: 1410182

Опубликовано: 15.07.1988

Авторы: Беседин, Ищенко, Коробейников, Куликов, Смаглиев

МПК: H02H 9/02, H02J 3/00

Метки: токоограничением, электроснабжения

...вторая логическая схемаИ 44 подает команду на включение блока 45 отрицательного смещения. С выхода блока 45 сигнал - %, соответствующий углу величиной - Р, поступаетна третий вход сумматора 23, с выходакоторого сигнал, соответствующий углу между током и напряжением - Мной в нормальном режиме работы защищаемойсети ив аварийном режиме работы защищаемой сети, - поступает.на вход порогового элемента 24. При этом сигналы (р и ( 1 Отличны Один От другого (фиг. 3), Пороговый элемент 24 должен быть отрегулирован таким образом, чтобы срабатывать при сигнале ци не срабатывать при сигналеКЗ имеет место в момент временй 1 При появлении сигнала ф на выходе элемента 24 появляется управляющий сигнал Чу, запускакщий тиристорный коммутатор 6 первого...

Номер патента: 1410262

Опубликовано: 15.07.1988

Авторы: Браславский, Зубанков, Кугушев, Полушкин, Титов, Толстых, Цыпкайкин

МПК: H02H 7/09, H02P 7/62

Метки: асинхронно-вентильный, каскад

...когда напряжение питающей сети соответствует Норме, на выходе детекторного звена 5 присутствует сигнал логического ну ля. При отсутствии выпрямленного тока ротора с датчика 11 сигнал логической единицы поступает на второй вход логического элемента И 10, на выходе которого появляется сигнал 50 логического нуля, разрешающего включение управляемого коммутационного аппарата 8. Одновременно по сигналу с детекторного звена 5 срабатывает коммутационный аппарат 7, в результа те чего на статор асинхронного двигателя 1 подается напряжение питания. Блок управления 6 выдает импульсы управления, поступающие на управляющий вход инвертора 3, регулируя значение противо-ЭДС инвертора 3, и, следовательно, частоту вращения вала ротора асинхронного...

Номер патента: 1411517

Опубликовано: 23.07.1988

Авторы: Егоров, Петрушин, Способин

МПК: E21F 9/00, H02H 7/00

Метки: выходом, искробезопасным, питания

...повышение тока в вы ходной цепи по цепи связи устройств 3 и 4 (резистор 5 ограничивает ток).Устройства электропитания с устройством защиты, содержащим датчик тока и регулирующий транзистор, включенные в основную токовую цепь питания, и транзистор, шунтирующий эмиттерно-коллекторным переходом эмиттерно-базовый переход регулирующего транзистора и датчик тока, имеют значительную температурную нестабильность ограничиваемого уровня тока в выходной цепи. Дрейф ограничиваемого уровня тока в выходной цепи системы питания с искробезопасным выходом (фиг. 1) достигает 0,4 - 0,6 на градус изменения темпе. ратуры (по Цельсию). Температурный дрейф ограничиваемого уровня тока обусловлен в 5 1 О 15 20 25 30 35 40 45 50 55 основном температурной...

Номер патента: 1411874

Опубликовано: 23.07.1988

Авторы: Зинченко, Савченко

МПК: H02H 7/08, H02P 1/58

Метки: асинхронного, двигателей, защиты, синхронных, хода

...работы ИР 16 (полярность подключения) задается ключом управления (КУ) 24, настройка производится переменным резистором 20,Схема цепей постоянного оперативного тока (фиг.2) содержит первое ре" ле времени (РВ) 25 с замыкающим 26, проскальэывающим 27 и упорным 28 контактами, второе РВ 29 с замыкающим 30 и упорным 19 контактами, третье РВ 31 с замыкающим 32, проскальзывающим 33 и упорным 34 контактами, первое промежуточное реле (ПР) 35 с первым 13, вторым 36 и третьим 37 замыкаю" щими и первым 12 и вторым 38 размыкающими контактами, второе ПР 39 с первым 14, вторым 40 и третьим 41 замыкающими и размыкающим 42 контактами, третье промежуточное реле 43 с раэмы" кающим 21 и замыкающим 44 контактами, четвертое промежуточное и укаэатель ное...

Номер патента: 1411875

Опубликовано: 23.07.1988

Автор: Новожилов

МПК: H02H 7/08

Метки: блоком, встроенным, замыканий, защиты, коротких, обмотки, статора, электрическая

...импульсную .ЭДС. Импульсы ЭДС повторяются периодически при прохождении геркона, закрепленного на лопасти вентилятора, через поле короткозамкнутых витков, Импульсы тока высокой частоты от указанной ЭДС через силовой кабель, трансформатор 8 тока и фильтр б поступают на вход компаратора 7. Если длительность импульсов, их частота и амплитуда превышает уставки, компаратор 7 формирует сигнал на отключение машины 1 выключателем 12.Таким образом, предлагаемую электрическую машину можно применять там, где отсутствует кабель, соединяющий машину и реагирующий элемент защиты. 11875Формула изобретенияЭлектрическая машина с встроеннымблоком для защиты обмотки статора откоротких замыканий, содержащая статор, ротор и лопасти вентилятора,датчик...

Номер патента: 1411876

Опубликовано: 23.07.1988

Автор: Куриленко

МПК: H02H 7/09

Метки: обрыва, сети, трехфазной, фазы

...14 подключены к нейтральной точке резистив ных делителей и заземлены. Тиристороптрона 14 включен к цепь сигнализации или в цепь отключения питания защищаемой сети.45Устройство работает следующим образом.После подключения устройства к источнику контролируемого трехфазного напряжения диоды 7-9 подключенные соответственно к выходам делителей напряжения фаз А , В , С отпираются поочередно, один раз за период напряжения сети. Через диод 10 начинает протекать ток заряда конденсатора 11, .Светодиод транзисторного оптрона 13 излучает световой поток, открывающий его транзистор в каждый положительный полупериод фаз А,В,С и открытый транзистор оптрона 13 шунтируетсветодиод тиристорного оптрона 14.Таким образом, транзистор оптрона13 находится в...

Номер патента: 1411877

Опубликовано: 23.07.1988

Авторы: Алимпиев, Кочкин, Обязуев

МПК: H02H 7/10

Метки: вентиля, включенного, высоковольтного, индикации, последовательно, реактором, состояния, тиристорного

...т,е.в момент подачи на вентиль импульса управления. На выходе элемента 4сравнения присутствует импульс напряжения в момент совпадения среднегонапряжения на выходе датчика 1 напряжения с мгновенным значением синусоидального напряжения генератора 5,Сигнал с выхода элемента 4 сравненияпоступает на первый вход элемента И6, на другой вход которого поступаетимпульс управления, При совпадениипо времени входных сигналов на выходе элемента И 6 будет сигнал, что говорит об исправности вентиля,При выходе из строя части тиристорных ячеек вентиля напряжение наопорной ячейке возрастает. Тогда навыходе элемента 4 сравнения сигналпо времени не совпадает с импульсомуправления. На выходе элемента И 6исчезает сигнал поатупающяй в исполнительный элемент...

Номер патента: 1411878

Опубликовано: 23.07.1988

Автор: Измайлов

МПК: H02H 3/00, H02H 7/26

Метки: высокого, замыканий, защиты, коротких, ненормальной, работы, сети, электрической

...БФОП 9, по факту действия которогоБПУ 10 переключает уставки, например,вторых ступеней дистанционных и нулевой последовательности защит 11, 12,13 соответственно ЛЭП 2, 4, 5, отходящих от шин ПС 3 и, кроме того, запускает ВЧ-передатчики 14-16 этих жеЛЭП, которые посредством ВЧ-каналов17-19 передают сигнал о ремонте автотрансформатора 6 на смежные ПС. Этотсигнал принимается приемником 20 смежной. ПС 1 который управляет БПУ 21на ней же. БПУ 21 (по аналогии с БПУ10) переключает уставки РЗА 22 к 23ЛЭП 2 и 8 соответственно и запускаетВЧ-передатчик 24 ЛЭП 8 для осуществления воэможности изменения уставокна других ПС.При выводе в ремонт автотрансфор"матора 6 на ПС 3 срабатывает БФОП 9и перекюпочает свои контакты 9.1 и 9,2.При...

Номер патента: 1411879

Опубликовано: 23.07.1988

Авторы: Неклепаев, Пираторов, Пойдо, Тохтамов

МПК: H02H 9/02

Метки: блок, генератор-трансформатор

...9 и 1 О и средняя точка обмоок реактора 5 соединены накоротко.возможна замена генератора 6 с двумяОбмотками 7 и 8 на два генератора,имеющих каждый одну обмотку,На схеме замещения блока генератор-трансформатор (фиг,2) приняты обозначения:х - сопротивление трансформатснторов 9 и О собственныхнужд;х - сопротивление трансформатора 1;хР - сопротивление реактора 5;К - коэффициент магнитной связи обмоток реактора 5;П о - напряжение нулевой послеОодовательности, приведенноеСхема замещения нулевой последовательности приведена для наиболее частого случая, когда коэффициент расщепления трансформатора 1 КР= 4, при котором х = 2 х , хО. При выборе параметров схемы согласно услоГ вию х = 6 К хР получают в схеметснзамещения ххтсн тснх =х +х + Од тсн...

Номер патента: 1411880

Опубликовано: 23.07.1988

Авторы: Бабешко, Волобуев, Гольдфельд, Еременко, Коптиков, Мнухин, Товстик

МПК: H02H 9/04

Метки: защиты, перенапряжений, проверки, сети, средств, трехфазной

...к автоматическомузамеру утечки через средства защиты от перенапряжений, после подачи напряжения на проверяемые средства защиты, После этого взрывобезопасная оболочка закрывается и на электрооборудование подается номинальное напряжение на 15-20 с, в течение которых устройство запускается, производится замер токов утечки и запоминание их в каждой фазе. После этого напряжение с защищаемого электроборудования снимается, вскрывается взрывобезопасная оболочка и, поочередно замыкая кнопки 73 - 75 по схеме 77 индикации,. производится отсчет токов утечки в ,каждой фазе средств защиты.После подачи питания нв устройство выключателем 46 (фиг.2) и окончания переходного процесса включения на входе и выходе усилителя 33 переменное напряжение...

Номер патента: 1411894

Опубликовано: 23.07.1988

Авторы: Замаруев, Кипенская, Кипенский, Сокол

МПК: H02H 7/12, H02M 3/335

Метки: аварий, внутренних, защитой, импульсный

...8 проте" кает в контуре диод 7 - нагрузка 8. Напряжение на выходе датчика 9 тока становится равным нулю и детектор 19 пересечения нулевого уровня возвраща-, ется в исходное состояние, т.е. на его выходе устанавливается напряжение, соответствующее уровню логического нуля.Таким образом, при отсутствии аварийной ситуации: потеря управляющей способности, пробой электрический или тепловой, невключение вентиля в любом из режимов заданным системой управления - режим регулируемой передачи энергии от источника 1 к нагрузке 8, интервал-г. (фиг. 2 д), режим непрерывной передачи энергии от источника 1 к нагрузке 8 (работа двигателя на естественной характеристике), интервал 13-15, или интервал Ечз й.20 паузы при работе двигателя в режиме...

Номер патента: 1413688

Опубликовано: 30.07.1988

Автор: Трепелков

МПК: H02H 5/00, H02H 7/08, H02K 11/00 ...

Метки: анормального, блоком, защиты, насоса, погружного, режима, электродвигатель

...релечерез замыкающие контакты 10 и второйрезистор 8,Корпус насоса 3 соединен с упомянутым Фазным выводом, а блок 4 конт" роля влажности соединен через те жеконтакты также с корпусом насоса 3.Электродвигатель погружного насосасо встроенным блоком защиты от анор 5 мального режима работает следующимобразом.При появлении на днище насоса влаги - воды (фиг. 1) возникает слабыйток от фазы, который идет через ре 10 зистор 8 на кольцо-электрод блока 4,далее от оголенных мест электрода(или через промокшую бумагу) ток пойдет через среду "влага - вода" на-" этого тока величины 10 мА ЗОУПот-.ключает насос от сети и тем самымзащищает двигатель от электрическихпробоев в обмотке,Перегрев двигателя вообще возника 20 ет в применяемых погружных...

Номер патента: 1413689

Опубликовано: 30.07.1988

Авторы: Гелейша, Гурин

МПК: H02H 7/08

Метки: асинхронного, двух, защиты, работы, трехфазного, фазах, электродвигателя

...4, следовательно, на выходахинвертора 9, КБ-триггера 7 и логического элемента 2 И 10 присутствует уро -вень логической "1", Исполнительныйорган 11 включен, 40При отключении одной из фаз доконтактов магнитного пускателя напряжение на делителе 2 возрастает, Выпрямленное диодом поступает на пороговый элемент 4, который срабатьвает 45 и на выходе Формирователя-ограничителя 5 возникает уровень логической "1", а на выходе инвертора 9 - уровень логического "0", На выходах блока 1 фазотоковой зашить, логического элемента 2 ИЕ 6 и КБ-триггера 7 появляется уровень логической "1", При этом на выходе логического элемента 2 И 10 присутствует уровень логического0", что вызьвает отключение исполнительного органа 1, который от. -...

Номер патента: 1414331

Опубликовано: 30.07.1988

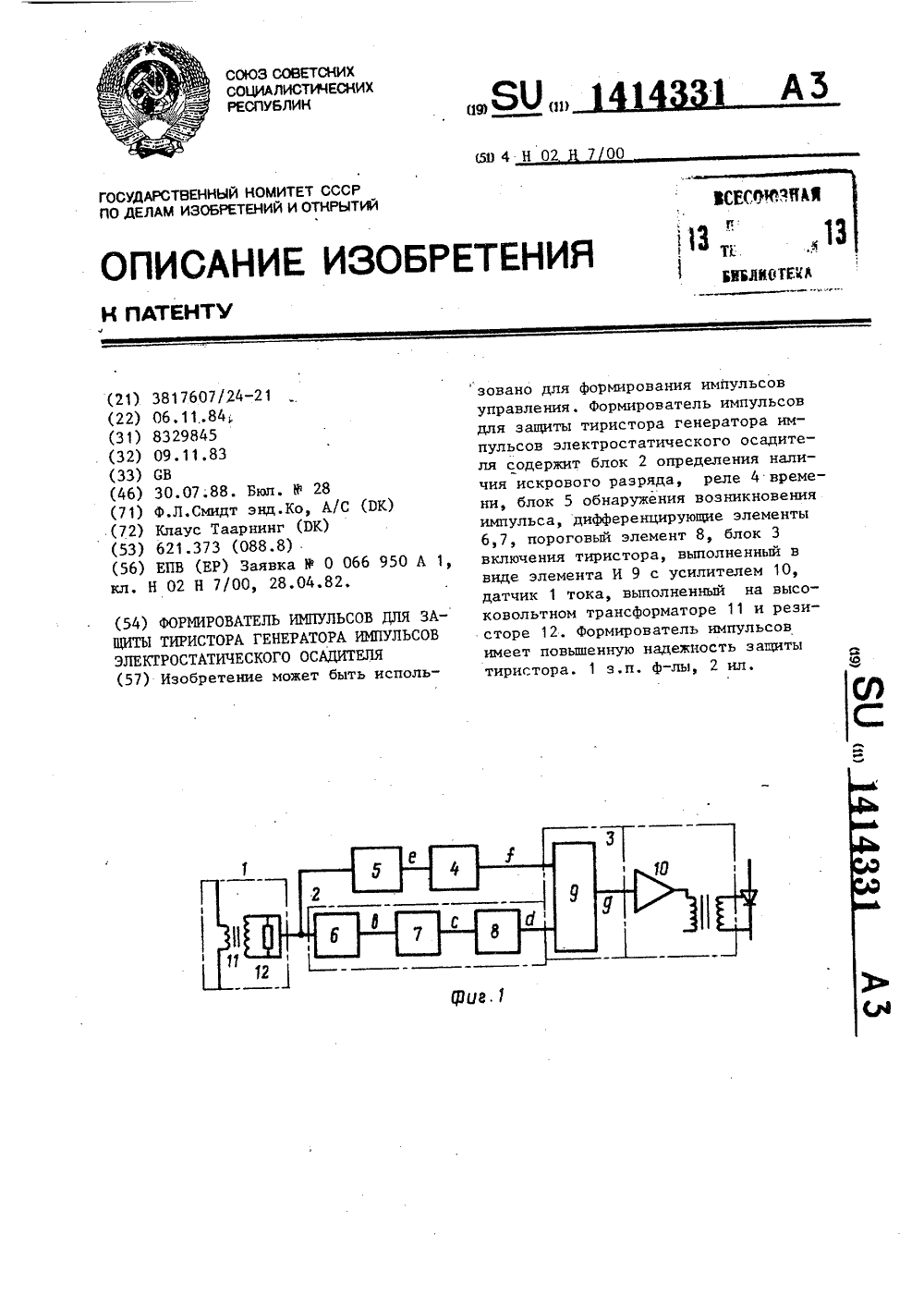

Автор: Клаус

МПК: H02H 7/00

Метки: генератора, защиты, импульсов, осадителя, тиристора, формирователь, электростатического

...разряда, а выход порогового элемента 8выходом этого блока 2, блок 3 включения тиристора выполнен в виде элемента И 9, снабженного усилителем 10,датчик 1 тока выполнен на высоковольтном трансформаторе 11 и резисторе 12,45Формирователь импульсов работает следующим образом.На вход формирователя импульсов для защиты приходит сигнал с генератора импульсов электростатического50 осадителя (фиг. 2 а) через датчик 1 тока, дифференцируется на первом и втором дифференцирующих элементах (фиг. 2 в, 2 с соответственно) блока 2 определения наличия искрового разря 55 да, поступая на его выход через по Роговый элемент 8, включающийся когда величина отрицательного сигнала превышает пороговый уровень, Этот импульс (фиг. 2 й) приходит на первый...

Номер патента: 1415313

Опубликовано: 07.08.1988

Авторы: Алиев, Мустафаев, Рагимов

МПК: H02H 3/16

Метки: защиты, линии, несимметричных, режимов, электропередачи

...СИНУСО илльный си нд. Ирочышленцой частоты.1 (внове изчеряечых латчиками 1 токов ф;)з .-с, В, (;, в нреорд.(овдтс,ях 2 токнцряжсние токи фзз цреоордзуктся в цроцорциондльцьц ич напряжения, которые подантся в 11:(Осрдвнивдющис узлы 3, гле сравнивюгся угль слвига фаз между ними, нз вы соле 3 формируктся прямоугольные имил.чьсы с л ительностьк времени 1 Иниц)рциондльной сдвигу фаз между изчер 5(с л ыл и токах и. 1 рячоч(ол ьныс импульсы л.Итсгинос ью, пропорциональной вречени слвигд ме,+ лу (ззньли токами. с выход фдзосдви гд юних у зл Ов щ)л к гся на в хол лзл 5 сравнения но л.ительности, 1,1 е проис хо,(и срвнснис с д,1 и(с 1 ьностью3 когор;)я форчируется в уз.зх 5 цроНрциондльно ны;ОЛнои чстоте генератор 4 З(1 ВИСИ ЛОИ (1 С 10 ТЫ.11 ри...

Номер патента: 1415314

Опубликовано: 07.08.1988

Авторы: Емец, Кириленко, Колосюк, Некрасовский

МПК: H02H 3/16

Метки: защиты, землю, постоянного, сети, утечек, электрической

...лости;ися сокращение числа нсс)60 с новннх Отк.кчений сети.11 релечы изленения длительностей Иаузны 6 рдны слелук)щим образом.,1 ля о 6 есцечения лостовс рисс ги измерений минилдльная длительность т импульса 25 тока зззсм,1 ения (фиг. 4), кдк хстановзеноОньтным путем, должна быть не меньше, чел Исстояннзя Времени РС, гле Рсонроивление, через котсрое полк)сд цо;1 ключаюгся к заземлению, С", - емкос кабелей сети. Если длительность т импульса меньшс 30 указанного значения, существенно возрзстдег погрешность измерения токов заземления. Максимальная длительность т имцульсд гока заземления ораничена допустимым лля сети током ( . тдк как именно /,г оцрелел яе какую часть кл упер и ода Т/2 поочередных цолключсний полкса сети к здземленик может...

Номер патента: 1415315

Опубликовано: 07.08.1988

Авторы: Езовских, Светочева, Шабанов

МПК: H02H 3/16

Метки: замыкания, защиты, изолированной, нейтралью, однофазного, токов, трехфазных, электросетей

...рассматриваемых вилов поврежлеций. 1 оэтому нд соответствующем цовржл нцой фазе выходе опрелелителя 4 фазы с возросшей проводимостью изоляции цоявляетс 5 информационный сигнал Хили Х или Х, На вы.оде порогового элечецтд 1) измерителя 5 величины активного сопротивления изоляции также появляется информационный сигнал Х. Ндичнс лвух информационных сигналов Хи.и Х или Х, и Х на соответствующих входах логического 6 лока 16 приводит к ( Г о с р ) 6 ( т ь в а и и о, ц о Л Л е Йт в и е ч ч ( Г о н д14выходе, соответствующем поврежденной фазе, появляется разрешаюгций сигнал или Ъ(в, или 1 который через блок 2 управления передается на управляюций электрод оден)го из шунтирующих выключателей 3 -5. Под действием управляющего сигнала шунтирующий...

Номер патента: 1415316

Опубликовано: 07.08.1988

Авторы: Гажарига, Гражис, Жмуйдзинавичус, Зюзин, Коваленко, Понур, Портной, Стройников

МПК: H02H 5/04

Метки: защиты, температурной, электродвигателя

...токе В обмотках электродвигателя и неболыпих перегрузках (напричер, до 21 Н), кода скорость нарастания температуры обмоток электродвигателя мала, и термоцувствите.)ьной цепи позисто рал( 1 и резистору 9 протекает импульсный ток, цс вызывающий сачоразогрев позисторов 1.,ЧИНчичсскдя погрешность по.)исторов 1 в этом случае практически отсутствхет и их тепловое состояние, а соОтветственно, и электрическое сопротивление 20 Определяк)тся тепловым состоянием обмотокэлектро;1 вигател я.Г 1 ри больших перерузкдх, например,больше 2 Н, когда скорость нарастания температуры обмоток зачетно увеличивается и 25,(ин;мическдя ИОГрепность по.исторОВ 1 тдкже увеличивается, длительность импульсов тока, протекающего в термочувствительной цепи,...
