H02H — Схемы защиты электрических линий, машин и приборов
Реле переменного тока
Номер патента: 1332443
Опубликовано: 23.08.1987
МПК: H02H 3/08
Метки: переменного, реле
...3 отрицательной полярностиработает аналогично при отрицательном входном сигнале В,сО) и на еговыходе появляется выходное напряжение Ц . Напряжения Ц и Ц конденсаторов 15 и 17 поступают на первыйинвертирующий и четвертый прямой входы компаратора 4 1 соответственно.Источникомдвухполярного опорногонапряжения является источник стабилизированного питания ОУ, подключенный через спаренные (с общим движком) регулируемые резисторы 39 и 40.Напряжение на выходах источника рав- ноРеле переменного тока работает следующим образом,Преобразователь 1 тока осуществляет линейное преобразование входного тока 1в выходное напряжение О которое поступает на рабочие входы амплитудных детЕкторов положительной 2 и отрицательной 3 полярности. Они...
Устройство для дистанционной защиты
Номер патента: 1332444
Опубликовано: 23.08.1987
МПК: H02H 3/40
Метки: дистанционной, защиты
...9-10. Устройство работает следующим образом.В нормальном режиме и при к.э. вобласти вне круговой характеристики 29 (фиг. 2) вблизи начала координат сигнал на срабатывание на выходе28 отсутствует, а следовательно, отсутствует и на вьмоде 20, в результате чего напряжение с выхода элемента11 памяти не подводится к формирователю 13 поляриэующего напряжения блоков 16 и 27, Таким образом, при всех видах к.э., соответствующих расположению сопротивления на входе защиты вне достаточно небольшой областивблизи начала координат, ограниченной характеристикой 29, напряжениепамяти не участвуетв формированиисравниваемых величин и, следовательно, не влияет на искажение динамических характеристик реле сопротивления первой ступени.Напряжение с...
Устройство для защиты трехфазной электроустановки от работы на двух фазах и обратного чередования фаз
Номер патента: 1332445
Опубликовано: 23.08.1987
Автор: Бут
МПК: H02H 7/08
Метки: двух, защиты, обратного, работы, трехфазной, фаз, фазах, чередования, электроустановки
...вспомогательного трансформатора3 соединена одновременно с входами К-триггера, выход которого через.конденсатор соединен с выпрямителеми усилителем,Рассмотрим сначала алгоритм работы1 К-триггера, Переход из одного сос 32445етояния в другое происходит тольков момент изменения потенциала ца входе С положительного (единицы) в ноль,т,езадним фронтом, если во время 5действия положительного потенциалана входе С приходит или есть положительный потенциал на информационныхвходах 1 и К, обуславливающий (подготавливающий) переход триггера впротивоположное состояние.Приход положительного импульсана вход 1, когда есть положительныйпотенциал навходе С, подготавливаетпереход триггера в состояние "1" навыходе, приход положительного импульса на вход К...
Способ защиты сети постоянного тока от междуполюсных коротких замыканий
Номер патента: 1332446
Опубликовано: 23.08.1987
Авторы: Нестеренко, Южанников
МПК: H02H 7/08
Метки: замыканий, защиты, коротких, междуполюсных, постоянного, сети
...выходами к соответствующим входам четырех элементов 4 И-НЕ 48-51.Устройство защиты работает следующим образом,При возникновении повреждения в 4 Окакой-либо электроустановке, например 33, ток через датчики 4 и 8 возрастает, с их выходов поступают сигналы на соответствующие входы блока11 сравнения (дешифратора), который .45сравнивает их и управляет работойкоммутационного аппарата 17 толькопри одновременном увеличении токачерез датчики 4 и 8, Если в это жевремя происходит повреждение другойэлектроустановки, например 37, тоток возрастает в датчиках 5 и 8,и соответственно блок 11 дает сигнал на отключение коммутационногоаппарата 21, который отключает элек 462троустановку 37. Блок сравнения (дешифратор) дает сигнал на отключение...
Устройство для управления и защиты электродвигателей переменного тока от аварийного режима
Номер патента: 1332447
Опубликовано: 23.08.1987
Автор: Дмитренко
МПК: H02H 7/08
Метки: аварийного, защиты, переменного, режима, электродвигателей
...кнопки "Пуск" Ь симистор 1поддерживается в отпертом состоянииэа счет тока, протекающего по цепикатод-управляющий электрод симистора1 и обе обмотки электродвигателя 4 иконденсатор 5, под действием напряжения на пусковой обмотке электродвигателя и подсоединенном последовательно фазосдвигающем конденсаторе 5,включенных в катодную цепь симистора.Токи, протекающие через катодную нагрузку симистора и его цепь управления, сдвинуты по фазе, примерно, на90 эл, град, эа счет чего симистор 1поддерживается отпертым по цепи уп- .равления в провалах между импульсамианодного тока. При этом через обмотки электродвигателя 5 проходит ток ион находится во включенном состоянии,Когда кратковременно размыкаютсяконтакты 7 отключающей кнопки...
Устройство для защиты электродвигателя от аварийного режима
Номер патента: 1332448
Опубликовано: 23.08.1987
Авторы: Ахмедов, Керимов, Миронов, Халилов, Широкова
МПК: H02H 7/08
Метки: аварийного, защиты, режима, электродвигателя
...пусковой ток,В стационарном режиме ток нагрузки нормальный, Напряжение на всех трех фазах низковольтного плеча емкостного делителя 1 одинаково и равно напряжению срабатывания реле 3-5. Последние находятся во включенном состоянии, их контакты 6-11 замкнуты а контакты 23-25 разомкнуты. Напряжение между нейтралью емкостного делителя 1 и нулевым проводом составляет порядка 10-15 В и равно напряжению срабатывания реле 20. Последнее находится во включенном положении и его контакт 2 1 замкнут. Реле 17 находится в отключенном положении и контакты 19 и 22 замкнуты.При обрыве одной из фаз или при недопустимой несимметрии фазных напряжений напряжение на низковольтном плече емкостного делителя 1, под ключенного к дефектной фазе, снижается и...
Устройство для отключения электродвигателя
Номер патента: 1332449
Опубликовано: 23.08.1987
Авторы: Мамаев, Михайлова, Непобедимая, Шафаренко
МПК: H02H 7/08
Метки: отключения, электродвигателя
...для отключения электродвигателя содержит трансформаторы 1и 2 тока, переменные резисторы 3 и 4,выпрямительные диоды 5 и Ь, балластный резистор 7, стабилитрон 8, реле9 со своим контактом 10, кнопки 11и 12 пуска двигателей, контактор 13с вспомогательным контактом 14 исиловыми контактами 15, контактор 16с вспомогательным контактом 17 и силовыми контактами 18,35Устройство работает следующим образом.При нажатии кнопки "Пуск" 11 включается контактор 13 и подхватываетцепь кнопки контактом 14 замыкая контакты 15. При нажатии кнопки "Пуск"12 включаются контактор 16 и контакты 17 и 18, В цепи двигателей появляется пусковой ток, через трансформаторы 1 и 2 ток проходит по резисторам 3 и 4, часть тока снимаетсяс движков...
Устройство для защиты обмотки возбуждения синхронного электродвигателя от перенапряжения
Номер патента: 1332450
Опубликовано: 23.08.1987
Авторы: Балахонов, Витренко, Гуревич, Яковлев
МПК: H02H 7/08
Метки: возбуждения, защиты, обмотки, перенапряжения, синхронного, электродвигателя
...выпрямителя, бесщеточцого возбудителя 8, Второй дополнительныйдиод 9, подключенньп анодом к общейточке соединения плюса трехфазноговыпрямителя бесщеточного возбудителя8 с обмоткой 4 реле, а катодом - кобмотке 3 возбуждения, предотвращает срабатывание электромагнитногореле н начальный момент пуска,Устройство работает следующим образом,Так как н начальный период пускасинхронного электродвигателя контакты геркононого реле замкнуты, то лрипоявлении на зажимах обмотки 3 возбуждения перенапряжений тиристоры 1и 2 открываются и шунтируют обмотку3 возбуждения. Фазосднигающим резистором 6 регулируется фаза включениятиристоров 1 и 2, тем самым устанавливается их внутреннее сопротивление,равное 10 г, где г - сопротивлениеобмотки...
Устройство для защиты трехфазного электродвигателя от работы на двух фазах
Номер патента: 1332451
Опубликовано: 23.08.1987
Авторы: Гринберг, Кашкаров, Угнивенко
МПК: H02H 7/09
Метки: двух, защиты, работы, трехфазного, фазах, электродвигателя
...изобретения - повышение надежности и быстродействия устройства.На чертеже изображена принципиальная схема устройства.Устройство содержит двухобмоточное поляризованное реле 1, три диода 2 - 4, три контрольных ячейки 5, каждая из которых включена параллельно соответствующему предохранителю 6 8, включенному в соответствующую из фаз питающей сети. Поляризованное реле 1 имеет две обмотки, вторые выводы которых подключены к общей шине устройства. Каждая контрольная ячейка 5 содержит конденсатор 9, транзисторный оптрон 10 и двухполупериодный выпрямительный мост 8, входные зажимы которого подключены параллельно соответствующему предохранителю 6 - 8 через ограничивающий резистор 12. Выходные зажимы двухполупериодного выпрямительного моста...
Устройство для защиты импульсного преобразователя
Номер патента: 1332452
Опубликовано: 23.08.1987
Авторы: Афанасьев, Гузов, Луценко, Синчук
МПК: H02H 7/12
Метки: защиты, импульсного, преобразователя
...предприятие, г. Ужгород, ул. Проектная, 4 113324Изобретение относится к электро= технике и может быть применено в устройствах защиты вентильных преобразователей.Цель изобретения - повьппение надежности импульсного преобразователя.На чертеже приведена принципиальная электрическая схема устройства для защиты импульсного преобраэовате О ля.Устройство состоит из преобразователя 1, вход которого подключен через исполнительный орган 2 к контактной сети 3 через токоприемник 4,параллельно включенных реле 5 и конденсатора 6, подключенных параллельно дросселю колебательного коммутирующего контура преобразователя (не показан) через последовательно соединенные диод 7 и резистор 8, причем замыкающий контакт 9 реле 5 включен в...
Устройство для защиты инвертора
Номер патента: 1332453
Опубликовано: 23.08.1987
Авторы: Абсалямов, Арсланов, Дель, Закиров, Марон
МПК: H02H 7/122
...8. Открываясь, транзистор 11 разряжает конденсатор 10. В случае срыва инвертирования при пуске, т.екогда выключение тиристора 3 не происходит, напряжение на конденсаторе 10 достигает веЛичины напряжения включения транзистора 8, поскольку разряда конденсатора 10 через транзистор 11 не происходит. При включении транзистора 8 формируется импульс на,включение тиристора 16, и происходит разряд конденсатора 17 через включившийся тиристор 16 и первичную обмоткуимпульсного трансформатора 18, во вторичных обмотках которого формируются импульсы, приходящие на тиристоры 3 и на узел 5 принудительной5 коммутации, вызывая его срабатывание и безаварийное отключение тиристорного инвертора 1 от источника питания. Период следования импульсов с...
Устройство для токовой защиты электроустановки
Номер патента: 1334248
Опубликовано: 30.08.1987
Автор: Рабочий
МПК: H02H 3/08
Метки: защиты, токовой, электроустановки
...3 дифференцирования, блок 4 деления, пороговыйэлемент 5Выход датчика 1 тока подключен квходу блока 2 вьделения апериодичес"кой составляющей тока, его выход под Оключен к входу "Делимое" блока 4 де"ления и к входу дифференцирующегоблока 3. Выход блока 3 подключен квходу "Делитель" блока 4 деления, выход которого подключен к входу порогового элемента 5. С выхода порогового элемента снимается сигнал для уп 1равления коммутационной аппаратурой(не показано),Устройство работает следующим образом.Яа вход блока 2 вьделения апериодической составляющей тока от датчика 1 тока поступает сигнал, пропорциональный току защищаемой электроустановки. Если сигнал от датчика 1тока не содержит апериодической составляющей, на выходе блока 2 напряжение...
Устройство для максимальной токовой защиты на секционирующих выключателях подстанций и сетей
Номер патента: 1334249
Опубликовано: 30.08.1987
Метки: выключателях, защиты, максимальной, подстанций, секционирующих, сетей, токовой
...включения выключателя 1 изза разомкнутой цепи включения. Во включенном и отключенном положениях выключателя 1 цепь электромагнита 9 включения и обмотки реле .8 времени с задержкой на возврат также разомкнута и устройство для максимальной токовой защиты выведено из действия.Во включенном и отключенном положениях выключателя 1 цепь электромагнита 9 включения и обмотки реле 8 времени с задержкой на возврат разомкнута. Это автоматически выводит иэ действия устройство максимальной токовой защиты в конечных положениях выключателя 1, так как вторичные обМотки 5 насыщающихся трансформаторов шунтированы контактами реле 8 времени (фиг.2), а обмотки электромагнитов 3 отключения " контактами промежуточных дешунтирующих реле б (фиг.1).При подаче...
Устройство для защиты электрической цепи от перегрузок и перенапряжений
Номер патента: 1334250
Опубликовано: 30.08.1987
Автор: Камышный
МПК: H02H 3/20, H02H 3/22, H02H 7/20 ...
Метки: защиты, перегрузок, перенапряжений, цепи, электрической
...которой размещен плавкий элемент Зо 2. Лазерйая установка включает в себя лазер б,электронное реле 7, управляющий вход которого служит входом ис полнительного блока 4, и собственный источник 8 питания лазера.Устройство работает следующим образом.При нормальном режиме питания цепи 1 на датчике 5 отсутствует сигнал отклонения кЬнтролируемого параметра от нормального режима, В исполнительном блоке 4 цепь питания лазера 6 от источника 8 разомкнута реле 7. Лазер 6 не излучает. При отклонении контролируемого пара 4 етра от нормы срабатывает датчик 5, выдавая сигнал в ис" полнительный блок 4. В последнем срабатывает реле 7, подключая лазер 6 к источнику 8. Лазер 6 Формирует импульс светового излучения, который расплавляет и испаряет плавкий...
Устройство для защиты электроустановки переменного тока от понижения напряжения
Номер патента: 1334251
Опубликовано: 30.08.1987
Автор: Бойко
МПК: H02H 3/24
Метки: защиты, переменного, понижения, электроустановки
...конпенсатор 2 и первый резистор 3, а через диод 4 первый конденсатор 5;, параллельно диоду 4 подсоединена цепочка из последователь но соединенных оптрона 6 и второго резистора 7, Светодиод оптрона 6 подсоединен встречно полярности диода 4. В устройстве имеются стабилитрон 8 и третий резистор 9, причем стабилитрон 8 включен параллельно второму конденсатору 2 встречно полярности выходного напряжения на зажимах постоянного тока выпрямитель- ного моста 1, а непосредственно соединенныевыводы второго конденсатора 2, первого резистора 3, диода 4 и цепочки. последовательно соединенных оптрона 6 и второго резистора 7 подключены к одному зажиму постоянного тока выпрямительного моста 1 через третий резистор 9. Устройство работает следующим оо-...
Дистанционный измерительный орган
Номер патента: 1334252
Опубликовано: 30.08.1987
МПК: H02H 3/40
Метки: дистанционный, измерительный, орган
...записанных констант. Первый блок 4 Формирования характеристики формирует 1 граничную линию характеристики Фиг.2, При этом в первых тр=. регистрах блока 3 задания параметров характеристики должны храниться константы А В, С выбранные (Фиг,2) по выражениям:В = -СрЫ;С = -Х + О Кчг (4)Второй блок 4 Формирования харак 10 15 20 теристики Формирует 11 граничную линию характеристики фиг.2. При этом вовторых трех регистрах блока 3 задания параметров характеристики должны храниться константы А , В , С , выбранные (фиг.2) по выражениям:Аг=1;В =реСг = -Хуг+ его Кчг (5) Третий блок 4 Формйрования характеристики формирует 111 граничную линию характеристики Фиг.2 (при положительных К линия 111 , а при отрицательных 111). При этом в седьмом и восьмом...
Устройство для температурной защиты электродвигателя
Номер патента: 1334253
Опубликовано: 30.08.1987
Автор: Овсянников
МПК: H02H 5/04
Метки: защиты, температурной, электродвигателя
...разомкнуты. На ключевой элемент напряжение не поступает. При замыкании цепи дистанционного управления кнопкой 6 "Пуск" одна полуволна переменного напряжения закорачивается по цепи:кнопка 6 "Пуск", кнопка 7 "Стоп", диод 8, а вторая полуволна напряжения подается на обмотку реле 5. В цепи дистанционного управления протекает однополупериодный. ток. Реле 5 включается, замыкает свой замыкающий контакт 14 в цепи контакторной катушки 3. Пос 55 ледняя включает контактор 2, который замыкает контакты 11 и тиристор 12 подключается параллельно обмотке реле 5. При отпущеннбй кнопке 6 ток в 53 2цепи дистанционного управления протекает через концевой резистор 9, кнопку 7 и диод 8.Если термодатчики не нагреты, то напряжение на управляющем электроде...
Устройство для защиты от перегрева синхронного электрического двигателя
Номер патента: 1334254
Опубликовано: 30.08.1987
Авторы: Лапатский, Лубников, Порохнявый
МПК: H02H 5/04
Метки: двигателя, защиты, перегрева, синхронного, электрического
...статоранад допустимой на выходе компаратора 14 устанавливается уровень логическойединицы. При превышении температуры ротора над допустимой на выходе компаратора 18 также устанавливается уровень логической единицы. Так какЕсли наступит нарушение теплового режима, требующее уменьшения тока возбуждения, то элемент НЕ 22, проинвертировав сигнал с выхода элемента 2 ИЛИ 19, разрешит счет импульсов счетчику 25, В результате этого будут переключаться триггеры 29, Поскольку ключи 31 подключены управляющими входами к инверсным выходам триггеров 29, то они будут размыкаться и выходное напряжение сумматора будет. уменьшаться, Когда переключится последний триггер 29 второй группы, а тепловой режим не нормализуется, то на выходе элемента 3...
Устройство для температурной защиты электродвигателя
Номер патента: 1334255
Опубликовано: 30.08.1987
Автор: Данилов
Метки: защиты, температурной, электродвигателя
...13 срабатывает таким образом, что транзистор 14 закрывается, а транзистор 15 открывается. Далее схе. ма срабатывает налогично рассмотренному случаю перегрева электродвигателя.55 3 13342При обрыве нулевого провода сетиисчезает напряжение питания на входеблока питания 1, геркон реле 7 размыкаетс;-, что приводит к отключению5электродвигателя от сети.При возникновении сетевых помехсхема продолжает нормально функционировать, так как стабилитрон 11 закрыти не пропускает сигнал .помехи, а 10транзистор 14 открыт положительнымпотенциалом помехи,Кроме того, потенциал катода тиристора 9 в открытом состоянии транзистора 14 на 1-ЗВ выше потенциала 15управляющего электрода тиристора 9.При возникновении радиопомехисхема также продолжает нормально...
Устройство для защиты трехфазной нагрузки
Номер патента: 1334256
Опубликовано: 30.08.1987
Автор: Ожерельев
МПК: H02H 7/08
Метки: защиты, нагрузки, трехфазной
...образом.Включают вводной автомат 1, трекфазное напряжение подается на верхние зажимы силовых контактов 2 и 3 и на аноды выпрямителя 1. Нажимают кнопку 15 "Пуск", в результате чего через диоды выпрямителя 17, кнопку 15, резисторы 14 и 16, кнопку 13 "Стоп" и контакты ключа 12 включаются катушки 9 или 8. Катушки 9 или 8, включившись, втягивают сердечники контакторов (не показано), которые замыкают силовые контакты 2 или 3 и включают нагрузку 5, запитывая трехфазный выпрямитель 4. Ток от выпрямителя 17 через замк 256 2нувшуюся кнопку 15, резистор 16,управляющий электрод тиристора 6,его катод, кнопку 13, ключ 12, контакты 10 или 11 контакторов, катушку9 или 8, фазу Ю открывает тиристор 6.Тиристор 6 ставит на подпитку катушки9 или 8 по...
Устройство для защиты трехфазного электродвигателя от неполнофазного режима
Номер патента: 1334257
Опубликовано: 30.08.1987
Авторы: Будовский, Зинченко, Мойжес
МПК: H02H 7/08
Метки: защиты, неполнофазного, режима, трехфазного, электродвигателя
...3 и 4 напряжение на вторичных обмотках трансформаторов 1 и 2 имеет прямоугольнуюФорму (Фиг. 2, 3 и 4). При симметричном режиме работы напряжение на входемоста 5 имеет бестоковые паузы (фиг.2),а на выходе моста 5 присутствует пос"ледовательность однополярных импульсов и пауз (Фиг.2), На рабочую обмотку Ы реле б через потенциометр 9 поГдается полное напряжение с выходамоста 5, а на тормозную обмотку И.реле б - выпрямленная мостом 8 переменная составляющая, выходного напряженин моста 5, которая выделяетсяконденсатором 7. При этом реле не работает,В случае обрыва одной из Фаз, гдевключен измерительный трансформатортока, напряжение на выходе моста 5будет иметь незначительную переменнуюсоставляющую (Фиг.3) приведет к срабатыванию...
Устройство защиты от перегрузки генератора переменного тока
Номер патента: 1334258
Опубликовано: 30.08.1987
Авторы: Галаев, Куляпин, Михеев, Утляков
МПК: H02H 7/08
Метки: генератора, защиты, перегрузки, переменного
...значении тока нагрузки основной обмотки6 генератора 1, и вторая обмотка 4исполнительного элемента 2 обесточена, Следовательно, срабатывание исполнительного элемента 2 будет происходить лишь под действием обмотки 3исполнительного элемента 2. При дос 8 2тижении током нагрузки основной обмотки 6 генератора 1 величины тока срабатывания 1,(фиг.2) напряжения на дополнительной обмотке 5 генератора 1, на выходе преобразователя 7 и на обмотке 3 исполнительного элемента достигнет величины напряжения срабатывания П. . . при котором исполнисро 1 б.тельный элемент 2 срабатывает, размыкая контакты 9 и отключая основную обмотку 6 генератора 1 от нагрузки, обеспечив тем самым защиту генератора от работы с перегрузкой. При работе основной обмотки б...
Устройство для защиты трехфазного асинхронного электродвигателя от исчезновения напряжения в одной из фаз сети питания
Номер патента: 1334259
Опубликовано: 30.08.1987
МПК: H02H 7/09
Метки: асинхронного, защиты, исчезновения, одной, питания, сети, трехфазного, фаз, электродвигателя
...14 и замыкающего контакта 15 реле 4, Три вывода 16-18 служат для подключения трехфазного электродвигателя 19. При этом выводы конденсатора 8 через размыкающие контакты 20, 21 реле 5,6 подключены к зажиму 18 через контакты 22 введенного реле времени, выводы конденсатора 11 через раэмыкающие контакты 23, 24 реле 4. 6 подключены к зажиму 16 через контакты 25 реле времени, выводы конденсатора 14 через раэмыкающие контакты 26, 271334259 реле 5,4 подключены к зажиму 17 через контакты 28 реле времени.Напряжение на устройство подаетсяот зажимов 1-3 через контакты 29-315пускателя. Через замыкающий контакт32 катушка реле 33 времени подключенык зажимам 34-35 питания,При наличии напряжения, приложенного к вводам 1-3, запуск электродвигателя...
Устройство для защиты вентильного преобразователя
Номер патента: 1334260
Опубликовано: 30.08.1987
МПК: H02H 7/12
Метки: вентильного, защиты, преобразователя
...путем улучшения параметров импульсов управления,оно снабжено диодом, а основные тиристорывключены параллельно, причем диодвключен последовательно со вспомогательным тиристором между его анодоми анодами основных тиристоров, а другие концы развязывающих элементов соединены между собой,ВНИИПИ Заказ 3972/51 Тираж б 17 Подписное Произв.-полигр. пр"тие, г. Ужгород, ул. Проектная, 4 1 133426Изобретение относится к электротехнике и предназначено для защиты преобразователей от перенапряжений.Целью изобретения является повышение надежности при использовании не 5скольких параллельных цепей защитныхтиристоров путем улучшения параметровимпульсов управления.На чертеже представлена принципиальная схема устройства,Устройство для защиты...
Способ ограничения аварийного тока в замкнутой низковольтной электрической сети
Номер патента: 1334261
Опубликовано: 30.08.1987
Авторы: Иванов, Кучумов, Менчик, Рубашов
МПК: H02H 9/02
Метки: аварийного, замкнутой, низковольтной, ограничения, сети, электрической
...6, 7 и 9. Автоматические выключатели 61, 62 включены и электроприемники, подключенные через автоматические выключатели 61, 62, питаются от замкнутой электрической сети 0,4 кВ, Уровень токов короткого замы- кания в сети 0,4 кВ превьппает коммутационные возможности автоматических выключателей 61, 62, Пусковое реле 31 15 отключено, контакты его шунтируют цепи обратной связи операционных усилителей 23-26, на выходах операционных усилителей 48-51 сигналы "0".При появлении в сети 0,4 кВ аварийного режима, например короткого замыкания, в точке К или К осуществляется измерение суммы производных аварийных токов, протекающих со стороны обмоток высшего напряжения трансформаторов 1-4, Суммарная мощность короткого замыкания в замкнутой...

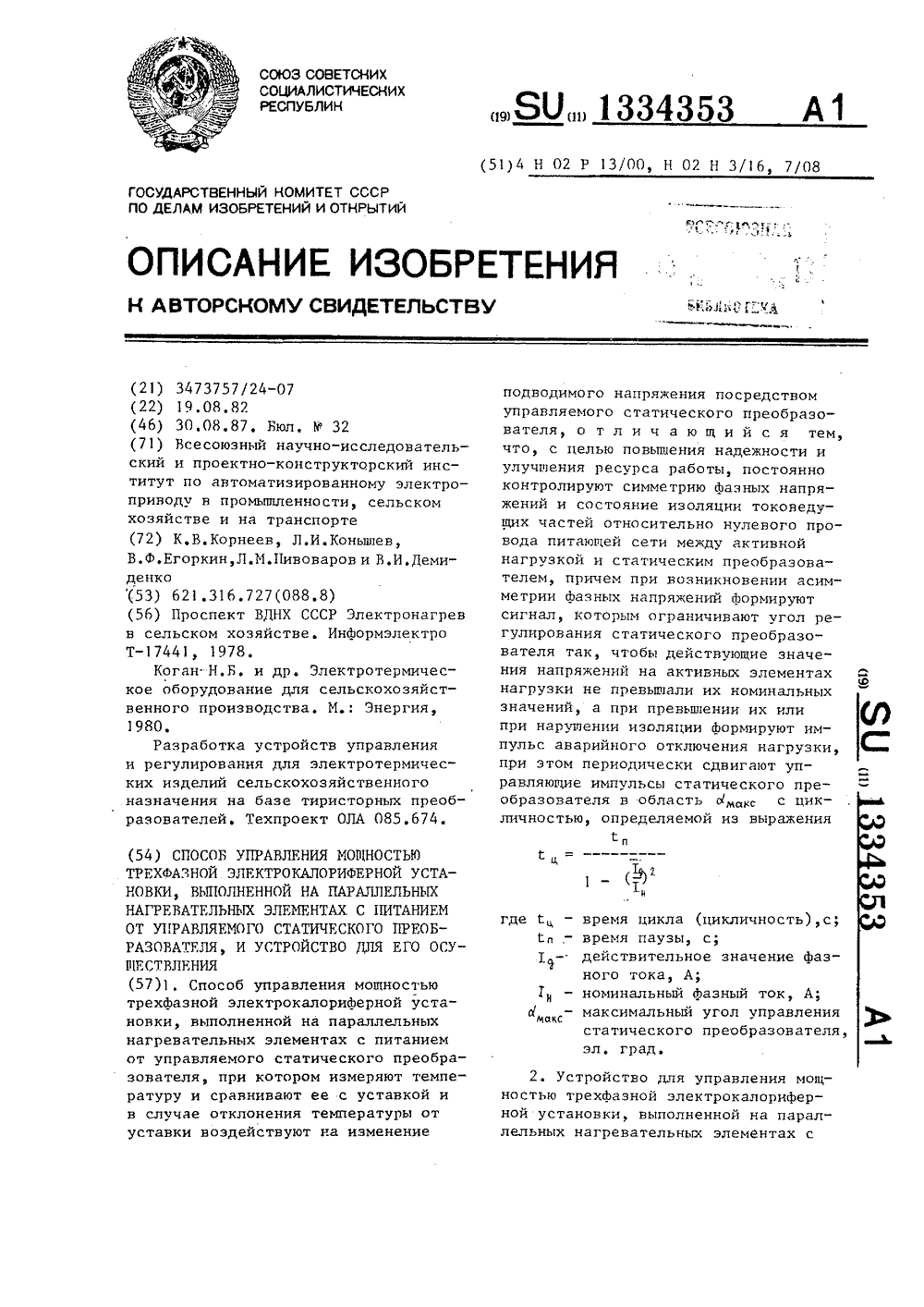

Способ управления мощностью трехфазной электрокалориферной установки, выполненной на параллельных нагревательных элементах с питанием от управляемого статического преобразователя и устройство для его осуществле
Номер патента: 1334353
Опубликовано: 30.08.1987
Авторы: Демиденко, Егоркин, Конышев, Корнеев, Пивоваров
МПК: H02H 3/16, H02H 7/08, H02P 13/00 ...
Метки: выполненной, мощностью, нагревательных, осуществле, параллельных, питанием, преобразователя, статического, трехфазной, управляемого, установки, электрокалориферной, элементах
...сигналов выполнен на двух транзисторах 32 и 33. Питание генератора 16 и блока 18 управления осуществляется от источников П, 13, 11Исполнительный элемент 19 состоит из выпрямительного моста 34, ключевых элементов, выполненных на оптотиристорах 22-24, и накопительного конденсатора 29. С помощью резисторов 27 и 28 ограничивается фазовоеположение импульсов управления, а следовательно, и уровень выходногонапряжения регулятора мощности. Ограничение Фазового угла производится при шунтировании резисторов оптотиристорами 22 и 23. С помощью светодиодов 25 и 26 осуществляется сигнализация аварийной работы регулятора мощности, которая вызвана сгоранием активных элементов. Оптотиристор 24 используется как ключевой элемент для разрядки...
Тепловой аналог электродвигателя
Номер патента: 1336056
Опубликовано: 07.09.1987
Авторы: Дудник, Мариночкин, Михайлов, Преображенский, Федоров
МПК: G06G 7/62, H02H 7/085
Метки: аналог, тепловой, электродвигателя
...3), масштабного резистора 4и конденсатора 5 подключено параллельное соединение четырех ветвей.В первой ветви включен масштабныйрезистор 6, во второй - масштабныйрезистор 7, в третьей - масштабныйрезистор 8, в четвертой - последовательное соединение конденсатора 9 итретьего источника 10 напряжения.При этом в ветви резистора 7 имеется ключевой элемент 11, а в ветвирезистора 8 - ключ или вентиль 12,Устройство защиты двигателя от перегрева, выполненное на основе теплового аналога, состоит из трансформаторов 13 и 14 тока, функциональныхпреобразователей 15 и 16, переключателя 17, теплового аналога 18 и исполнительного механизма 19, Совокупность элементов 15 - 18 представляет собой тепловую модель 20,Трансформатор тока 13 включен всиловую...
Устройство для изменения характеристики дистанционных избирателей
Номер патента: 1336149
Опубликовано: 07.09.1987
МПК: H02H 3/06
Метки: дистанционных, избирателей, изменения, характеристики
...Выход второго порогового элемента 9 подключен к входу элемента 10 времени, выход кото- З 0 рого через разрешающич вход и выход логического элемента ЗАПРЕТ 11 подключен к входу импульсного генератора 12, который управляет симистором 4.35При появляении тока нулевой последовательности больше,1(фиг.2) срабатывает пороговый элемент 9, ко-, торый запускает элемент 10 времени, на выходе которого через 10-20 мс появляется сигнал, который поступает на разрешающий вход логического элемента ЗАПРЕТ 11. Так как на блокирующем входе логического элемента 11отсутствует сигнал (31 с 1 акс) то 45 появляется сигнал на его выходе и обеспечивается пуск импульсного генератора 12, на выходе которого появляются импульсы управления симистором 4, чем...
Реле температуры
Номер патента: 1336150
Опубликовано: 07.09.1987
Автор: Дмитренко
МПК: H02H 5/04
Метки: реле, температуры
...диода 24 и стабилитрона 25.Релейное устройство работает следующим образом. 35 При включении реле в сеть под действием напряжения на выводах 5 и 6 через конденсатор 22 и стабилитрон 25 протекает переменный ток, вызываю- . щий падение напряжения на стабилитроне 25.До этого падения напряжения через диод 24 заряжается конденсатор 23, от которого питаются два делителя напряжения 7,8 и 9,10, генератор импульсов, составленный ОПТ 11 и КС- контуром 13 и 12, и транзистор 14.Если температура в зоне установки терморезистора ниже установленной температуры перегрева защищаемого электрооборудования, сопротивление терморезистора 7 велико и, следовательно, напряжение, падающее на резисторе 8, меньше напряжения отпирания порогового элемента на...
Устройство для обнаружения разрядов и определения места их возникновения в обмотке
Номер патента: 1336151
Опубликовано: 07.09.1987
Автор: Маслов
МПК: H02H 7/06, H02K 15/00
Метки: возникновения, места, обмотке, обнаружения, разрядов
...индуктивности двухполюсника в цепи первого датчика и катушками 24-26 индуктивности двухполюсника в цепи второго датчика, переключатели 27 и 28.Измерение частичных разрядов посредством предлагаемого устройства проводят следующим образом,На обмотку статоре,.остановленного генератора подается от постороннего 151 2источника напряжение частоты 50 Гц, значение его выбирается в зависимости от задачи в пределах от нескольких киловольт до фазного номинального. Измерение проводят два оператора,один из которых устанавливает датчики 4 и 5 на проверяемый паз 3 (фиг.1),а другой включает и отключает питаниеэлектромагнитов, прижимающих датчики 4 и 5 к стали статора 1, считывает показания измерительного прибора 10 и управляет посредством ручек 9...
