H02H — Схемы защиты электрических линий, машин и приборов

Номер патента: 706898

Опубликовано: 30.12.1979

Авторы: Кузнецов, Федотов, Фексон, Херсонский

МПК: H02H 3/08

Метки: вводе, отделителя, отключения, силового, трансформатора

...к логическомуэлементу 5 ИЛИ, подключенному к блокирующему входу логического элемента Запрет6. Трансформатор тока 7 короткозамыкателя подсоединен ко вторым входам логических элементов 3 и 5 ИЛИ. Элемент 4 памяти подключен ко входу логического элемента 6 ЗАПРЕТ, а выход элемента 6 ЗАПРЕТподсоединен к электромагниту отключенияотделителя. Блок 8 газовой защиты трансформатора подключен ко второму входу логического элемента 2, ИЛИ,Работа устройства осуществляется следующим образом.Токовая защита и газовая защита воздействуют через элемент 2 ИЛИ на включение короткозамыкателя. Одновременно срабатывание токовой защиты через элемент 3ИЛИ записывается в элемент 4 памяти.Включение короткозамыкателя вызывает прохождение по его цепи тока, сигнал...

Номер патента: 706899

Опубликовано: 30.12.1979

Авторы: Васюра, Макарон, Пишков, Шрамек

МПК: H02H 3/24

Метки: защиты, повышения, понижения, электроприборов

...на чертеже.Устройство защиты электроприборов от"- "йбвышения и понижения напряжения содержит исполнительный элемент в виде электромагчитного реле 1 с блокировкой, нормально-разомкнутые контакты 2 которого включены последовательно с нагрузкой, стабилизатор, выполненный на последовательносоединенных балластном резисторе 3 и стабилитронах 4, 5, цепочку резисторного делителя напряжения 6, 7 и конденсатор 8. Устройство также снабжено дополнительнымделителем напряжения 9, двухполярным дифференциальным оптроном 10, 11, 12, входкоторого включенмежду: средними точкамистабилитронов 4, 5 и резисторного делителя6, 7, а фотодвухбазовый выход оптрона под " " "ключен последовательно электромагнитнымреле 1, к средней точке стабилитронов 4, 5,причем к...

Номер патента: 706900

Опубликовано: 30.12.1979

Авторы: Ройк, Сероклинов, Шабанов

МПК: H02H 7/06

Метки: возбуждения, двигателя, защиты, обмотки, обрыва, постоянного, цепи

...ЭДС двигателя и блокирующего устройства электропривода.Наиболее близким по технической сущности к предлагаемому устройству является устройство для защиты от обрыва цепи обмотки возбуждения двигателя тиристорЮ ных станций управления типа БУВ, ШУВ, в которых защита от обрыва цепи обмотки возбуждения двигателя является частью ко-технологическое бюро ина академии сельскохоз В. И, Ленина706900 Формула изобретения О зе 23 Составитель Техред К. Ш Тираж 857И Государственнделам изобретеосква, Ж - 35,Патенть, г. У Т. Щегольуфрич оваКорректор Г НазароваПодписноеета СССРрытийнаб., д. 4/5Проектная, 4 едактор В. Левятоаказ 8240/44 ИИ ого комит ний и от Раушская жгород, у 113035,илиал ПП вход которого соединен с выходом датчика тока обмотки возбуждения...

Номер патента: 706901

Опубликовано: 30.12.1979

Авторы: Куц, Шелест

МПК: H02H 7/10

Метки: защиты, источника, питания

...чертеже представлена схема источника питания, содержащего устройство защиты от перегрузок и коротких замыканий.Устройство содержит питающий трансформатор 1, выпрямитель, состоящий из тиристоров 2 и диодов 3, дроссель 4, конденсатор 5, герконовое реле с основной обмоткой 6, вспомогательной обмоткой 7 и замыкающими контактами 8, вспомогательные диоды 9 и активные сопротивления 10 и 11,В нормальном режиме в начале каждого полупериода тиристоры поочередно открываются. Ток управления проходит через сопротивления 10, 11 и диод 9. В аварийном режиме под действием большого тока в основной обмотке 6 герконовое реле срабатывает и замыкает свои контакты 8, шунтируя цепь управления тиристоров 2. Так как активное сопротивление...

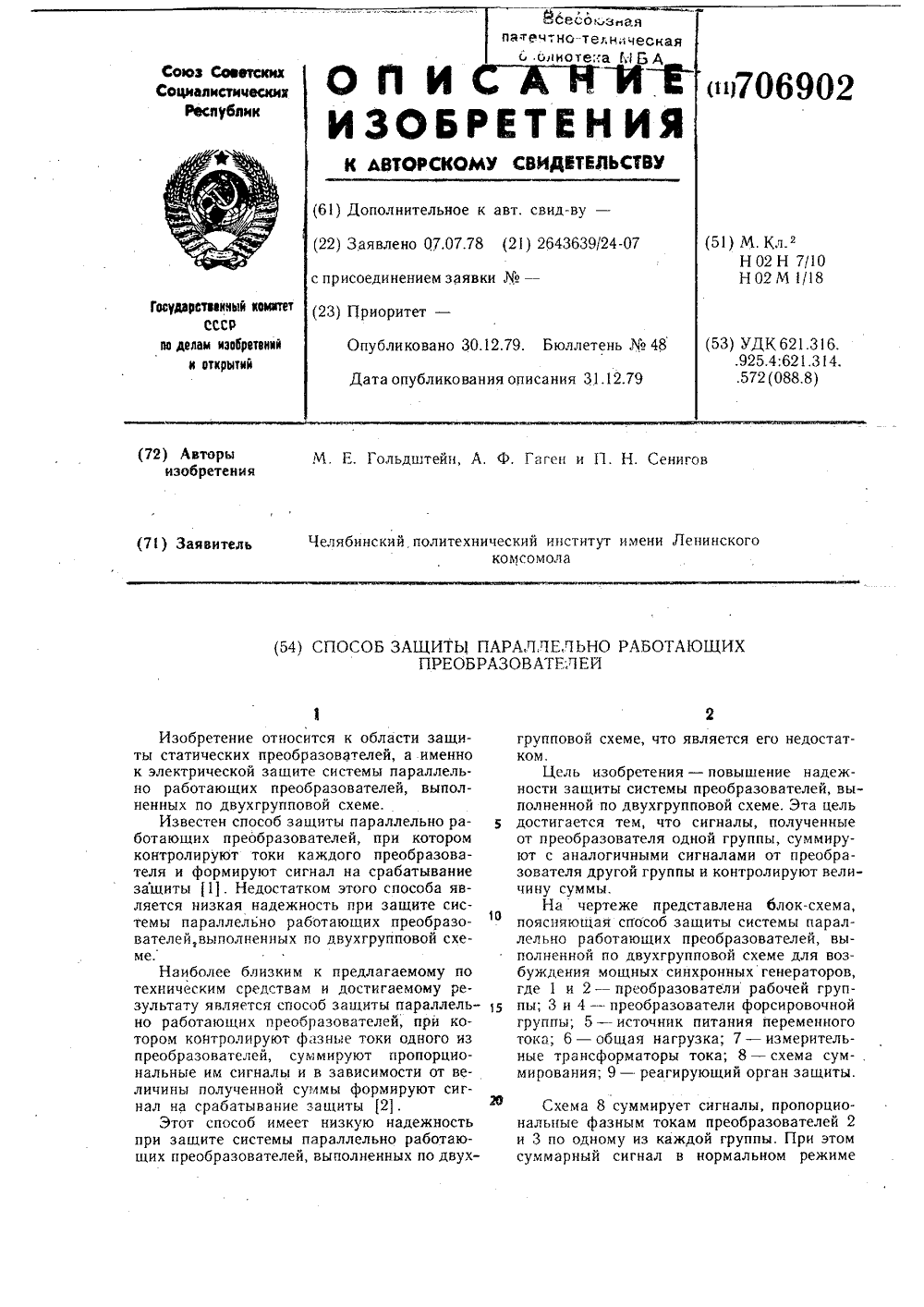

Номер патента: 706902

Опубликовано: 30.12.1979

Авторы: Гаген, Гольдштейн, Сенигов

МПК: H02H 7/10

Метки: защиты, параллельно, преобразователей, работающих

...работающих преобразователей, при котором контролируют токи каждого преобразователя и формируют сигнал на срабатывание защиты 1. Недостатком этого способа является низкая надежность при защите системы параллельно работающих преобразователей,выполненных по двухгрупповой схеме.Наиболее близким к предлагаемому по техническим средствам и достигаемому результату является способ защиты параллель но работающих преобразователей, при котором контролируют фазнь 1 е токи одного из преобразователей, суммируют пропорциональные им сигналы и в зависимости от величины полученной суммы формируют сигнал на срабатывание зац 1 иты 121.Этот способ имеет низкую надежность при защите системы параллельно работающих преобразователей, выполненных по двухеме,...

Номер патента: 706903

Опубликовано: 30.12.1979

Авторы: Спектор, Шестовских

МПК: H02H 7/10

Метки: защиты, инвертора

...4, 5 - тиристоры, установленные во входных цепях сигналов Пуск, и Стоп; 6, 7 - формирователи импульсов Пуск, Стоп; 8 - блок тиристо ров; 9 - схема ИЛИ; 10, 11 - диоды; 12 -кнопка; 13. - выпрямительный мост; 14 - конденсатор; 15 - стабилитрон,При подаче сигнала Пуск 1 на управляющий электрод тиристора 4 в начальный момент он срабатывает, а затем выключается, так как формирователь 6, включенный с ним последовательно, не обеспечивает номинала тока удержания. При срабатывании формируется импульс Пуск 2 пуска инвер706903 Формула изобретения Составитель в Техред К. Шуф Тираж 85 Литвиненкорич КорректорПодписноемитета СССРоткрытийя наб., д. 4/5ул. Проектная, 4 а ощи дарственного ко изобретений иЖ - 35, Раущск нт, г. Ужгород,тора в режим...

Номер патента: 706904

Опубликовано: 30.12.1979

Авторы: Макарон, Пишков, Шляхтин, Шрамек

МПК: H02H 7/10

Метки: защиты, изменения, питания

...15точносмула изобретен Устройство для защитыряжения питания, содержащный орган, выполненный нном реле, и измерительный менения нап- сполнитель- ктромагнитн, выполнени е Изобретение относится к области защиы аппаратуры от изменения напряженияитания.Известно устройство для контроля поснного напряжения, содержащее исполельный орган и стабилизатор 11, 5Недостатком этого устройства являетсяевысокая точность.Наиболее близким по техническим средтвам и достигаемому результату являетсястройство для защиты от изменений напяжения питания, содержащее исполнительый орган, выполненный на электромагнитом реле, и измерительный орган, выполненый на стабилизаторе и двух делителях напяжения 2). Недостатком этого устройствавляется невысокая точность,Цель...

Номер патента: 708454

Опубликовано: 05.01.1980

Авторы: Авдеева, Геворков, Ермоленко, Красева, Кузнецова, Лысенко, Петров

МПК: H02H 3/00

Метки: выключателя, отказе, резервирования

...И 2, 7, 12 черезэлемент ИЛИ 20, общий для цепей трехфаэ первого канала, подключены напервый вход элемента И 21, также общего для трех фаз первого канала,и на первый вход элемента И 22, выходного элемента цепи первого канала. Второй канал выполнен аналогично 3 Орассмотренному и в нем имеются такжетри цепи соответственно фазам объекта, Фаза А содержит элемент ИЛИ 23,И 24 и дополнительный элемент И 25,на второй вход элемента И 24 включен элемент 26 контроля тока фазы Авыключателя,Соответственно Фаза В содержитэлементы ИЛИ 27,И 28, дополнительный элемент И 29 и элемент 30 контроля тока фазы В выключателя ФазаС содержит элементы ИЛИ 31, И 32,дополнительный элемент И 33 и элемент34 контроля тока фазы С выключателя.Входы элементов ИЛИ...

Номер патента: 708455

Опубликовано: 05.01.1980

Авторы: Рогоза, Холоденко

МПК: H02H 3/08

Метки: величины, одной, реле, электрической

...две схем ЗАПРЕТ со схемой ИЛИ, причем выход модулятора подключен ко входам одновибраторов, к сигнальному входу первой и управляющему входу второй схем ЗАПРЕТ, ко вторым входам которых подключены выходыоднозибратароз,На чертеже представлена структурная схема реле,Входной сигнал поступает на широтно-импульсный моцулятор 1 гцепреобраэуется в последовательностьимпульсов, длительность которых линейно зависит от величины сигнала, Передний фронт каждого импульса запускает одновибраторы 2 и 3, Одновибратор 2 вырабатывает импульс минимальной, а одновибратор 3 - максимальнойдлительности. Импульсы с одновибратора 2 поступают на сигнальный входсхемы ЗАПРЕТ 4, а импульсы е одновибратора 3 - на управляющий входсхемы ЗАПРЕТ 5, Сигналы с выходовсхем...

Номер патента: 708456

Опубликовано: 05.01.1980

Автор: Попов

МПК: H02H 3/24

Метки: обрыва, сети, фаз, фазной, чередования

...10 сброса другой вхОД - с Выходом комбинационнОгоэлемента ЗИ-НЕ 11, а выход - с однимиз входов элемента 10 сброса, Остальные узлы контроля (12-13-14, 15-1617, 18-19-20, 21-22-23) имеют ту жеструктуру и отличаются друг от другаколичеством входов у комбинационныхэлементов 14, 17, 20, 23.Входы сброса у всех узлов контроля (входы элементов 10, 13, 16, 19,22) соединены с Формирователем полумеандра опорной Фазц. В данном случае за опорную принята Фаза а. Крометого, с тем же Формирователем 1 Фазы 40а соединен и один из комбинационныхвходов каждого узла контроля (одиниз входов элементов 11, 14, 17, 20,23), Выход каждого узла контроля подан на комбинационный вход следующего узла. Остальные комбинационныевходы узлов соединены с...

Номер патента: 708457

Опубликовано: 05.01.1980

Автор: Косяковский

МПК: H02H 7/08

Метки: замыкания, защиты, короткого, перегрузки, электродвигателя

...напряжения (ь) )датчика тока от тока двигея при включенных тиристорах 10-11,Линия 20 изображает ту же зависимость при Включенном тиристоре 10,а линия 21 - при включенных тиристорах 10-11, 45Прямая 22 характеризует порог срабатывания исполнительного реле 16,Точки 23"25 указывают величины токовдвигателя для включения исполнительного реле 16 соответственно для случаев 50Включенных тиристоров 10-11, включенного тиристора 10, включенных тиристоров 10-11.При включении двигателя 2 величина его пускового тока измеряется 55датчиком 1 тока, выпрямляется и поступает на задающий элемент 9 и делитель напряжения.Напряжение последовательно вклю-ченных резисторов б и 7, пропорциональное измеренному пусковому токудвигателя 2,сравниваетсяс...

Номер патента: 708458

Опубликовано: 05.01.1980

Автор: Кропачев

МПК: H02H 7/08

Метки: замыкания, защиты, короткого, перегрузки, электродвигателя

...6 Оклгоченных параллельно стабилитрону23 и переходу анод-катод тиристора12, Размыкакжгий контакт реле 11 включен последовательно с обмоткой магнитного 55 усцателя 24 65 уст"(Ойст в О для защиты электродви Гсгт 6 У 5 я рабОт ает слеДующим Обраэом,В исхоДНОМ состоянии тиристОР 12ЗакрытРЕЛЕ 11 ОбЕЕТОЧЕНОгКОНДЕНсатОРЫ 4 у 8 р 13 г 17 РазРЯжены, маГнитный пускатель 24 откгггочен, электродви гат ель 2 Об ест Очен,При ПОдаче напряжения на зажимы А, В С .и нажатии кнопки Пуск" 25 включается магнитный пускатель 24 иа зажимы электродвигателя 2 поступает напряжение. Со вторичных обмоток трансформаторов 1 тока преобрзонное напряжение, поступает на устройство защитыЗаряд конденсатора 17 через потенцкометры 5-6 обеспечивает отстройку устройства от...

Номер патента: 708459

Опубликовано: 05.01.1980

Авторы: Задорина, Литовченко, Назаров, Радионов, Ротанов

МПК: H02H 7/10

Метки: защиты, преобразователя

...для защиты) нафиг, 2 и 3 - варианты выполнения блока задержки.Устройство для защиты преобразователя 1 для питания двигателя 2 отвыпрямителя 3 через Фильтр 4 содер"жит датчики тока 5 и напряжения 6,выходы которых соединены со входамиблока задержки 7. Выходы датчика би блоку 7 подключены ко входам схемысовпадения 8, которая через усилитель 9 воздействует на исполнительный орган 10,Блок задержки еспвает задержку, пр нуюрату тока, и соде 1рый посредством с ходФормула изобретения ИИПИ Заказ 8510/50 Тираж 78 одписно лиал ППП фПатент, г.ужгород ктная датчика напряжения подключает выход 13 датчика-тока ко входу квадратора 14, соединенного последовательно с интегратором 15 и компаратором 16, второй вход которого подключен к потенциометру...

Номер патента: 708460

Опубликовано: 05.01.1980

Авторы: Кокорев, Лещенко, Малышков

МПК: H02H 7/18

Метки: фазосдвигающее

...вторичных обмоток, а крайние выводы потенциометра соединены со вторыми выводами вторичных обмоток,На фиг, 1 изображена принципиальная электрическая схема фазосдвигающего устройства; на Фиг. 2 - векторнаядиаграмма устройства.,Фазосдвигающее устройство содержитдва однофазных трансформатора 1 и 2,выходной элемент, выполненный в видепеременного резистора 3, и ограничительные резисторы 4, 5, К крайнимвыводам переменного резистора 3 подключены клеммы б выходного напряжения,Первичные обмотки трансформаторов,1 и 2 подключаются к трехфазной сетипеременного тока на Фазное и линей/50ЦН Подпи си окомитета СССРи открытийская наб., д, 4/ ТПИ Госуо деламМоскв Заказ 8 1130 Филиал ППППатент , г.Ужгород, ул,Проектная,4 Йое напряжение...

Номер патента: 710089

Опубликовано: 15.01.1980

Авторы: Аллилуев, Засыпкин, Ильиничнин

МПК: H02H 3/28

Метки: дифференциальное, реле

...ключом включен регулируемый резистор.1На чертеже приведена функциональная схема дифференциального реле.1 ОВ рабочих обмотках 1 и 2 быстронасыщаю. щегося трансформатора 3 протекают токи плеч защиты, а в короткозамкнутой обмотке 4 - дифференциальныи ток. Сигнал, снимаемый.с вторичной обмотки трансреактора 5, поступает через выпрямительный мост 6 и сглаживающий фильтр 7 на блок сравнения 8. С вторичной обмотки трансреактора 9 сигнал поступает на блок сравнения через блок расщепления 10 и выпрямительный мост 11, Сигнал с блока срав нения 8 через расширитель импульсов 12 посту. пает на полупроводниковый ключ 13, который через регулируемый резистор 14 присоединен к вторичной обмотке 15 трансформатора 3, Реаги. рующий орган 16 и регулируемый...

Номер патента: 711656

Опубликовано: 25.01.1980

Автор: Девонисский

МПК: H02H 7/10

Метки: включенных, защиты, параллельно, транзисторов

...из-за отсутствия защиты при простое переходов коллектор-база транзисторов.Целью изобретения является повышение надежности.Это достигается тем, что, устрой ство для защиты снабжено дополнительными предохранителями, включенными в цепи баз транзисторов. Принципиальная схемприведена на чертеже.Устройство состоит из пано включенных триодов 1, вэмиттеров которых включеныпредохранители 2, а в цепьтриодов включены плавкие пртели, 3,При нормальном состоянии элементсхемы все полупроводниковые триодывключены параллельно. Плавкие предохранители 2 выполняют роль сопротивлений, улучшающих равномерностьраспределения тока между триодами.5 При выходе из строя любого изтриодов 1 происходит либо обрыв цепи, либо короткое замыкание междуцепями, что...

Номер патента: 712887

Опубликовано: 30.01.1980

Авторы: Гордеев, Жидков

МПК: H02H 3/14

Метки: замыкания, защиты, короткого, корпус, цепи, электрической

...выводом к одному из полюсов основного источника питания и другими - к регулировочному резистору и включены по схеме моста, в диагональ которого включена последовательная цепьиз реагирующего, исполнительного элементов и эквивалентной емкости цепи относительно корпуса, а дополнительный источник питания переменного тока подключен к регулировочному резистору.На фиг. 1 дана электрическая схема предложенного устройства; на фиг, 2 - эквивалентная упрощенная схема силовой цепи с устройством защиты.Она содержит основной источник 1 питания - генератор, нагрузку 2 - тяговые двигатели, схему защиты, состоящую из трансформатора 3 дополнительного источника питания переменного тока, эквивалентной емкости 4, питающей цепи относительно корпуса,...

Номер патента: 712888

Опубликовано: 30.01.1980

Авторы: Абрамычев, Казаков, Монин, Петров, Сарлейский

МПК: H02H 5/12

Метки: защитного, отключения, передвижной, электроустановки

...следующим образом,Появление опасного напряжения на корпусе 2 электроустановки либо наличие токов нулевой последовательности опасной величины вызывает появление сигналов на датчике 1 или трансформаторе 15, Сигнал с датчика 1 поступает на вход реагирующего органа 5, а сигнал с трансформатора 15 - на вход выпрямителя 17. Каждый из сигналов выпрямляется, усиливается усилителем 7 и приводит к срабатыванию исполнительного реле 8, которое воздействует на аппарат 21, в результате чего последний отключает потребитель 22.При одновременном появлении сигналов на обоих датчиках на вход усилителя 7 поступает больший из сигналов.В дежурном режиме устройство работает следующим образом.Вибратор 4 работает в автоколебательном режиме. На его...

Номер патента: 712889

Опубликовано: 30.01.1980

Авторы: Капулер, Шевченко

МПК: H02H 7/08

Метки: асинхронного, двух, защиты, работы, трехфазного, фазах, электродвигателя

...дополнительно снабжено выпрямительным однофазным мостом, который подключен последовательно с катушкой магнитного пускателя к второй и третьей фазам по порядку чередования, при этом тиристор включен в диагональ указанного выпрямительного моста, а управляющий электрод тиристора через резистор подключен к первой фазе сети. На чертеже представлена схема устройства. Устройство для защиты трехфазного асинхронного двигателя от работы на двух фазах содержит тиристор 1, включенный в диагональ выпрямительного моста 2, подключенного последовательно с катушкой 3 магнитного пускателя к двум фазам питающей трехфазной сети, при этом управляющий электрод тпристора 1 через токоограничивающий резистор 4 подключен к первой фазе сети.712889 3 1...

Номер патента: 712890

Опубликовано: 30.01.1980

Авторы: Артамонов, Пузанчиков

МПК: H02H 7/09

Метки: защиты, нагрузки, несимметричного, работы, режима, трехфазной

...схема устройства приведена на чертеже.Одновибратор 1 и установочный вход триггера 2 через пусковой элемент 3 присоединены к источнику оперативного тока. Выход одновибратора 1 присоединен к пусковому входу основного устройства 4.Выход устройства 4 через триггер 2 подключен к исполнительному элементу 5 с коммутирующим аппаратом 6 на выходе.Устройство работает следующим образом,При срабатывании пускового элемента 3 сигнал с его выхода устанавливает триггер 2 в исходное состояние и через одновибратор 1 с выдержкой времени на возврат большей, чем время несимметрии пускового режима, поступает на пусковой вход основного устройства 4. Сигнал с выхода основного устройства 4, не изменяя состояние триггера 2, воздействует на исполнительный...

Номер патента: 712891

Опубликовано: 30.01.1980

Авторы: Болотов, Гачик, Гордовой, Купер, Перепелицын, Подлягин

МПК: H02H 7/09

Метки: защиты, изменения, сети, трехфазной, фаз, чередования

...управления вен- Зп приведена электрическая ва, которое содержит фазонденсатор 1, транзисторные ент И 4, резистор 5 смешеисполнительный орган 7, сть схемы управления нли терморезистор 9.т режиме за счет фазосдви712891 аз 2796/8 Изд. Мз 13 Поиск ираж 798 одписное ипографии, пр, Сапунова, 2 3гающего конденсатора 1 фазы А и В совпадают, и при положительных полуволнах транзисторные ключи 2, 3 открыты, и плюс источника питания на диоды элемента И 4 не поступает. В это же время 5 положительное напряжение смещения на резисторе 5 уравновешено отрицательной полуволной фазы С и минусом источника питания. Транзистор элемента И 4 находится в закрытом состоянии, а конденсатор 1 О фильтра б заряжен. После окончания совпадения фаз А и В в...

Номер патента: 712892

Опубликовано: 30.01.1980

Авторы: Гребенюк, Демиденко, Драбович, Юрченко

МПК: H02H 7/10

Метки: замыканий, защиты, инвертора, коротких, нагрузки, перегрузок, транзисторного, цепи

...замыканий в цепи нагрузки 2. Устройство содержит датчик тока 3, выпрямитель 4, реле 5, контактную группу реле 5" этого, транзистор 6, резис тор 7, конденсатор 8, резистор 9, резистор10, электромагнитное реле 11 и его контактную группу 11".В исходном состоянии, когда ток в цепинагрузки 2 будет меньше порога срабаты вания реле 5, контакты 11 находятся взамкнутом состоянии, а подвижный контакт 5" в нижнем положении. Конденсатор 8 заряжен. При достижении тока в цепи нагрузки порога срабатывания реле тока 20 подвижный контакт 5 переходит в верхнееположение, Конденсатор 8 разряжается через резистор 9. Ток коллектора транзистора 6 уменьшается. В момент равенства тока коллектора току отпускания исполни тельного рслс 11 контакты 11...

Номер патента: 712893

Опубликовано: 30.01.1980

Авторы: Абрамович, Виницкий, Забровский, Зильберг, Лазарев

МПК: H02H 7/10

Метки: вентилей, исправности, последовательно, соединенных

...делителя напряжения; 8 - высокочастотный генератор; 9 - стабилитроны кольцевого модулятора; 10 - диоды кольцевого модулятора; 11 - силовые тиристоры; 12 - блок измерения,20 Работа схемы основана на изменении магнитного состояния трансформаторов тока 1, 2 при подаче сигнала на конденсаторы 3, 4 с диагонали измерительного моста, образованного шунтирующими резисторами 5,25 КС-цепочками 6 и резисторами 7, При нормальной работе схемы отсутствует разбаланс на измерительной диагонали моста и напряжение от высокочастотного генератора 8, расположенного на потенциале земли,30 прикладываемое к первичным обмоткам712893 ЗакНП аз 149/13 Изд, л 1 а 13 О Поиск Государстпо делам изобрет 113035, Москва, Ж,6 Тираж 798 Подвенного комитетаений и...

Номер патента: 712894

Опубликовано: 30.01.1980

Авторы: Бохан, Евминов, Лыков

МПК: H02H 7/16

Метки: конденсаторов, повреждения, секций, сигнализации

...которого подключены к выходу элемента сравнения, а одновибраторы включены ме;кду выходами двухпозиционного порогового элемента и исполнительными элементами.На чертеже представлена блок-схема устройства сигнализации выхода из строя секции конденсаторов и отдельных конденсаторов,Устройство сигнализации выхода из строя секций конденсаторов и отдельных конденсаторов содержит трансформаторы 1 напряжения, к вторичным обмоткам которых присоединена мостовой элемент 2 сравнения. К выходу элемента 2 сравнения подключен пороговый элемент 3 и компаратор 4. К выходу компаратора подключен элемент 5 задержки, управляющий полевым транзистором 6. К выходу порогового элемента 3 подключены одновибраторы 7, 8, соединенные с исполнительными элементами -...

Номер патента: 714555

Опубликовано: 05.02.1980

Авторы: Жарков, Макаров, Стороженко, Фигурнов

МПК: H02H 3/04

Метки: автоматики, аппаратуры, дискретной, исправности, проверки

...и вход дополнительного триггера контроля 11 сигнал от основного трит.тера 7 не поступает, Одновибратор сброшен.Дополнительный триггер 1 1 находится в состоянии "0", Индикатор 12 выключен.Устройство работает следующим образом.При подаче команды "контроль" замыкает.ся ключ управления б и сигнал от источникаконтрольного сигнала 8 йостуйает йа вход8 триггера контроля 7, Триггер контроля 7переключается в состояние."1", сигнал с егопрямого выхода поступает на вход защиты2 и одновременно включает индикатор 9,запускает линию задержки одновибратора 10и поступает на вход дополнительного триггера11. Дополнительный триггер 11 переключает 10 15 20 ЭО 35 45 Я 55 ся в состояние 1 и включает иццикатор 12,Релейная защита 2 срабатывает 1,если...

Номер патента: 714556

Опубликовано: 05.02.1980

Автор: Бочкарев

МПК: H02H 3/08

Метки: времени, выдержки, зависимой, реле, характеристикой, цифровое

...которые поступают на вторыевходы логических элементов И, и при паличии сигнатов на обоих входах какого-либологического элемента И его выходной сигналчерез логический элемент ИЛИ подается науправляющий электрод тиристора исполнительного органа. Требуемьпл вид ампер-секунд.ной характеристики реле обеспечивается соответствующим выбором разрядов счетчика ивыходов пороговых элементов, которые объединяются на входах логических элементов И,Характеристика получается ступенчато-падающей, число ступеней, а значит и точность апйроксимации заданной "гладкой" аналитической завйсимостй,определяется числом пороговыхэлемейтов, так как вь 1 держка временипри заданйом токеперегрузки может бытьвыставлена любой, с точностью 0,01 с -...

Номер патента: 714557

Опубликовано: 05.02.1980

Автор: Бухтояров

МПК: H02H 3/16

Метки: замыканий, защиты, землю, изолированной, нейтралью, однофазных, сетях

...оргаца 14, и одним извходов схемы ИЛИ 23, исполнительныеорганы 26, 27 и 28 соответственнозащищаемых присоедицелий 8,9 и источника питания 12, Блоклг-геератор 18 15 генерирует импульсы определенной форллыс положительной и отрицательной частямп.Положительная часть импульса имеетбольшую мощность и служит для опросазапоминающих ячеек, отрицательная часть для переключения одцовибратора в неустойчивое состояние. Феррит-транзисторные элементы работают в ненасыщеннойчасти кривой намагничивания, т,е. в режиме частичного перемагничивания.25 Устройство работает следуощим образом.Э нормальном режиме работы защищаемой сети напряжение и токи цулевои последовательности на выходах трансформа- ЗО торов 6,7 и 15 отсутствуют, Ключи 4,5закрыты, одцовибратор...

Номер патента: 714558

Опубликовано: 05.02.1980

Автор: Щербина

МПК: H02H 3/16

Метки: защитно-отключающее

...устройства, Обмотки .двухобмоточного реле 1в. магщпном отношении включены встречнд,Вспомогательным источником постоянного то.ка может служить трансформатор с выпрями. телем, подключенный к. защищаемой сети.Устройство работает следующим образом,Дойустим величина напряжения сети можетизменяться в пределах Чс Чн + Ь Ч, гдеЧн - номинальное напряжение сети; ЬЧ - допустимое отклонение напряжения сети от номинального.Стабйлитрон выбирается таким образом,чтобы его напряжение стабилизации бьцто равно минимально допустимому найряжению сети,равному Чн - ЬЧ или с учетом коззфициентатрансформации - Кт (Чн - Ю), При напряжениях меньше Чн - ЬЧ стабилитрон 5 находится в непроводящем состоянии. Ток в тормозной обмотке реле 1 отсутствует и,...

Номер патента: 714559

Опубликовано: 05.02.1980

Авторы: Гришин, Машенцев, Юрьев

МПК: H02H 3/16

Метки: замыкания, защиты, землю, изолированной, нейтралью, сети, электрической

...а чувствительда и включенных по мостовои схеме, в одну диагональ которои включен источник питания, а в другую - параллельно соединенные конденсатор и исполнительный орган.На фиг. 1 изображена функциональная схема устройства; на фиг. 2 - принципиальная схема.Схема защиты включает сеть с изолированной нейтралью 1 защищаемые присоединения 2, диод 3, резистор 4, емкости 5 фаз относительно земли, сопротивление утечки 6, контур 7 выпрямленного оперативного тока, контур 8 емкостного переменного тока,устройство защиты 9. Датчик тока нулевой последовательности, входящий в устройство защиты, представляет собой разомкнутый тороидальный сердечник, в радиальный зазор которого помещены магнитодиоды 10 - 13, чувствительные к направлению магнитного...
