H02H — Схемы защиты электрических линий, машин и приборов

Номер патента: 301779

Опубликовано: 01.01.1971

Авторы: Бергер, Всесоюзный, Зильберг, Научно, Рибель, Сарычева

МПК: H02H 3/38

Метки: автотрансфорлторов, ввода, защиты, трансформаторов, трехпроводного

...обмотки, трансформаторов 9 - 11 тока, встроенных в автотрансформатор, выводов 12 регулировочной обмотки, тормозной 13 и рабочей 14 обмоток диффеуенциальното реле, Рабочая обмотка 14 присоединяется к трансформатору тока в цепи компенсационной обмотки, а тормозная обмотка 13 включена на трансформаторы 9 и 11 тока со стороны среднего напряжения и нейтрали. С целью обеспечения торможения в регкиме передачи мощности со стороны системы высшего напряжения в систему среднего напряжения тормозная обмотка подключена к трансформаторам тока в цепи вы водов высшего и среднего напряжения, соединенным между собой встречно-параллельно,При включении защиты на трансформаторы тока со стороны высшего напряжения во 15 избежание неселективного действия...

Номер патента: 301780

Опубликовано: 01.01.1971

Авторы: Грек, Кузнецова, Научно, Чарноцкий, Шугаев

МПК: H02H 7/00

Метки: аппаратов, вводов, защиты, конденсаторных, электрических

...элементов (см, фиг, 2) состоит из защитных разрядников 9 и 10, конденсатора 11 компенсирующего элемента, первичных а и б и вторичной в обмоток суммирующего элемента.О Устройство не требует отстройки от токовнебаланса, обусловленных слагающими нулевой последовательности в напряжении сети, вызванном короткими замыканиями на землю или несимметричными нагрузочными режима ми (например, неполнофазными режимами).При исправных вводах и появлении в напряжении сети слагающих нулевой последовательности, обусловленных короткими замыканиями, суммарная намагничивающая сила О первичных обмоток а и б и трансформаторапри соответствующем подборе чисел витков этих обмоток и емкости конденсатора 11 близка к нулю, и устройство не работает; ответвления на...

Номер патента: 301781

Опубликовано: 01.01.1971

Автор: Шевцов

МПК: H02H 7/125

Метки: высоковольтного, защиты

...8, каждый из которых включен последовательно с вентилями 9 и 10, через диоды 11 и 12 подключены также ко входу светового реле. Измерительный трансформатор 2 и дополнительные трансформаторы 7 и 8 тока имеют низковольтную изоляцию, и их вторичные обмотки могут быть соединены с корпусом защиты, имеющим высоковольтный 5 потенциал фазного провода (10 - 35 кв). Световые реле всех фаз с помощью светопроводов 13 соединяются с единственным находящимся под потенциалом земли фотоэлектрическим выходным органом 14, который воз буждает при аварии ток в обмотке 15отключения выключателя, подает напряжение 1 б на запирание системы управления силовыми вентилями, включает сигнализацию 17 и резервное питание 18. Светопроводы электри чески разделяют...

Номер патента: 301790

Опубликовано: 01.01.1971

Авторы: Онуфриенко, Шкловский

МПК: H02H 7/12

Метки: защиты, преобразователейвоеооюзнаяi, тиристорных

...входу коммутиру ющего элемента, выполненного в виде дугового коммутатора.На чертеже представлена принципиальная схема описываемого устройства.Устройство защиты тиристора 1 содержит 15 импульсный трансформатор 2, дуговой коммутатор 3 и электролитический конденсатор 4 небольшой емкости, облегчающий зажигание дугового коммутатора.При нормальной работе сердечник транс форматора 2 насыщен благодаря току, протекающему по обмотке 5 от внешнего источника. При коротком замыкании ток, протекающий по обмотке б, перемагничивает сердечник. При этом в обмотке 7 наводится импульс 25 игающий дуговой коммутатор 8, а в об 8 - импульс, пропорциональный аварий- току и вызывающий гашение тиристора, м энергия, потребляемая в цепи гашетрансформируется из...

Номер патента: 302264

Опубликовано: 01.01.1971

Авторы: Григорьев, Захаров, Плешаков, Селедцов, Филиппов, Шестернев

МПК: B60M 3/00, H02H 3/08, H02H 7/26 ...

Метки: защиты, сетей, тяговых, электрифи1ш

...короткого замыкания, независимо от величины и скорости нарастания тока и воздействует на отключение быстродействующего выкл 1 очателя при малых токах 25 короткого замыкания, что повышает чувствительность и надежность защиты.На фиг. 1 приведена схема предложенного устройства; на фиг. 2 приведена принципиальная схема избирательного усилителя одного 30 КТРИФИ О ТОКАВСЕСОЮЗНАЯ 3 Л,"1 ПВНИВ%2щей катушки быстродействующего выключателя фидера,Величина сигнала, подаваемого с,датчика 1,может ослабляться посредством делителя б.Змиттерный повторитель на транзисторах 7 5и 8 обеспечивает для источника этого сигнала высокоомную нагрузку и малое выходноесопротивление, необходимое для работы заграждающего фильтра на элементах 9 - 14.Основное...

Номер патента: 302786

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Каган, Научно

МПК: H02H 3/17

Метки: линияхвсг, многопроводных, пагнтгшт, повреждения, со

...друга.На чертеже показана схема распределительной сети 1, на одном из ответвлешгй которой установлен генератор 2, подключенный ко всем трем фазах 1 сети 1 ерез фазоврац;атсли 3. На приемном конце к одной из фаз подключено приемное устройство 4 и блок 5 сигнализации.Подбором углов фазовращателей добиваются того, чтобы сигнал на приемном конце был выше уровня помех ца некоторую величину, а при снятии сигнала с одной или двух фаз он бы вырос на 1,5-2 несг. Наличие сигнала при нормальном режиме работы позволяет контролировать исправность канала. Величина этого сигнала должна быть такой, чтобы он был надежно принят при наличии помех и естественном нарушении симметрии прц атмосферных воздействиях на линии. о Для осуществления передачи телес ш...

Номер патента: 302794

Опубликовано: 01.01.1971

Авторы: Глух, Зеленое, Пят

МПК: H02H 7/122

Метки: защиты, инвертора

Номер патента: 303690

Опубликовано: 01.01.1971

Авторы: Всесо, Глад, Полозов

МПК: H02H 3/20

Метки: длхт, защиты, перенапряжений

...расширить зону защиты иликвидировать мертвую зону работы,На чертеже представлена принципиальная 15схема устройства для защиты от перенапряжений.Устройство содержит источник 1 питания,дросссль 2, основная обмотка 8 которого включена последовательно с нагрузкой 4, а компснсируюшая обмотка 5 - параллельно переменному резистору б, тиристор 7, включенный параллельно нагрузке, стабилитрон 8, резистор 9,Устройство работает следующим образом.В нормальном режиме ток протекает от поло-жительного полюса источника 1 питания черезобмотку 3 дросселя 2, через нагрузку 4 к отрицательному полюсу источника 1 питания, приэтом падение напряжения на дросселе 2 оченьмало. 30р 1 возни 1110 вснии ихпмльса псрси 1111 яжс- ниЯ в цепи источника питания выше...

Номер патента: 303691

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Лысков, Научно

МПК: H02H 3/28

Метки: емкостной, защиты, компенсацией, линий, продольной, релейной

...являена каком участкекание.Постоянпк пор атухания субгармок. иная времени з ядка 0,5 - 1,0 се Предмет изобретен и Способпой емкоенисм релеванщяй назаданной,обеспечешмоники пзва 1 от пх зслучае прот реле т Зависимое от авт, свидетельства М Заявлено 03 ЛХ.1969 ( 1359386/24 с присоединением заявки ЬЪ,1Известные способы релейной защиты с использованием реле тока и реле сопротивления основаны на сравнении измеряемой величины с заданной,Особенность предложенного способа состоит в том, что из тока короткого замыкания выделяют субгармоники, сравнивают их значения с заданной величиной и в случае превышения этой величины блокируют реле тока и реле сопротивления. Это позволяет обеспечит ь селективность защиты.Если линия с установками...

Номер патента: 303935

Опубликовано: 01.01.1971

Авторы: Венский, Маранчак, Новелла

МПК: H02H 5/00

Метки: высокого, повреждения, постоянного, электропередаче

...ктхнтролирувмое О с момента, когда напрякение на линии станов:тся ниже заданного значения, и время контроля, отсчитываемое с момента окончанотя врезеники отсчета, и устаНавлтгвают нарушение нормального режима работы передачи, если 3 значение напряжения на линии в течение времени отсчета, ниже, а в течение в 1 ревени конпроля выше заданного значения, флкоируют наличие повреждения прп значвни 1 И напряже 1 и 1 я па л 1 сн 1 ы 1 1 иже зддднноГО значвттия В О 11 нтервале време 1 Отсчета и в интврвале врезсн 11 конт 1)ол 51.Предлагаемый способ поясняетсяжом, где тт -- пропск зажигания наб - короткое здхыкание на линии, в - кидывавие инвертора.Контрол 1 и 1 руют мпнсвенное значение напряжения У, на линии и сравнивают его при на.1 ичии тока в...

Номер патента: 304656

Опубликовано: 01.01.1971

Авторы: Иванков, Ковочеркасский, Кужеков

МПК: H02H 3/08, H02H 7/26

Метки: выполнения, защиты, переменного, сети, токовой

...различных точках структурной схемы.К выходу основного трансформатора 1 тока(см. фиг. 1) через промежуточный трансформатор 2 и выпрямитель 3 подключены элементы 4 и 5 времени и реагирующий орган б,представляющий собой полупроводниковыйрелейный усилитель.При синусоидальных токах, несколько првышающих уставку срабатывания, выпрямле ное напряжение с выхода промежуточного трансформатора 2 поступает на вход элемента 4 времени, имеющего определенный порог переключения. С выхода элемента 4 сигнал поступает на элемент 5 времени, имеющий выдержку на срабатывание порядка периода промышленной частоты, т. е. Л 1 в= (1,0 - 1,2) Т, Напряжение на выходе элемента 5 достигает значения, достаточного для срабатывания реагирующего органа б, через период...

Номер патента: 304657

Опубликовано: 01.01.1971

Авторы: Научно, Синельников, Украинское

МПК: H02H 3/28

Метки: ека, каяеблио, патентно-техйкг

...операцию И, орган 9 усиления и регулировки уровня блокирующего сигнала, схему 10, реализующую логическую операцию НЕТ; и выходное реле 11 защиты.Выходные цепи органов 5 и 4 связаны между собой логической схемой И 8. Непосредственно на выходе схемы И можно установить промежуточнос реле 11, контакты которого коммутируют цепи отключения выключателей 1 присоединенной защищаемой системы шин.В переходном режиме внешнего короткого замыкания с апериодической составляющей вторичный ток трансформатора поврежденного присоединения сильно искажается. При коротком замыкании в точке 12 это искажение проиллюстрировано на фиг. 2, где для наглядности апериодическая составляющая условно показана незатухающей. При этом величина паузы 1+ на уровне...

Номер патента: 304658

Опубликовано: 01.01.1971

Автор: Тимофеевич

МПК: H02H 3/08

Метки: tcxaihpchafб-lt, блиотгкд, защитывсесоюзнаяfiateflriu, селективной

...6. Параллельно емкости 3 подключен силовой диод 7 в непроводящем направлении, а управляющий электрод тиристора 5 подключен к запускающему звену 4. Запускающее звено тиристора включает датчик скорости нарастания тока и ключ формирования запускающего тока.Устройство работает следующим образом, После включения питающего напряжения схема приходит в исходное состояние - емкость 3 заряжается до напряжения Сl (апериодический заряд), После включения выключателя 1 режим нагрузки 8 контролируется датчиком скорости нарастания тока. По до(ф Составитель Л, КорнееваРедактор А. Ю. Пейсочеико Тсхрсд 3, Н, Тараненко Корректор Л. А, Царькова заказ 1828/16 Изд.762 Тираж 473 ПодписноеЦНИИПИ Комитета по дедам изобретений и открытий при Совете...

Номер патента: 304659

Опубликовано: 01.01.1971

Авторы: Бабаханов, Всесоюзный, Сельского, Славин, Шефтель

МПК: H02H 5/04, H02H 7/08

Метки: патгнтно-тех1нск4а1биьлиот

...15.Устройство работает следующим образом.При движении Охлаждающей жидкости по 15 системе охлаждения разность э.д.с, термопар1 и 2 усиливается согласующим усилителем 5 и поступает ца один из входов датчика Холла.Одновременно сигнал датчика 8 расхода, преобразованный измерителем 7 расхода, посту пает на другой вход датчика Холла. 11 а выходе датчика Холла появляется сигнал, пропорциональный произведению величины приращештя температуры охлаждающего агента в результате прохождения через систему ох лажДения электроДвигателя 4 ца количествопрошедшего агента, т. е. количеству тепла, отданному электродвигателем, При изменении нагрузки электродвигателя это количество тепла тоже изменяется. Прц возрастании количеч 0 ства тепла, отданного...

Номер патента: 304667

Опубликовано: 01.01.1971

Авторы: Зеленев, Канашев

МПК: H02H 7/122

Метки: 1патйт«, вентилей, защиты, инвертора•сесоюзная, тешчев1см

...токовые выводы датчика через резисторы подключены к источнику питания инвертора встречно со вспомогательным источником.На чертеже представлена принципиальная схема описываемого устройства.Магнитопровод с зазором, в котором помещен датчик э,д,с. Холла ДХ, обхватывает силовой вывод тиристора, Таким образом, магнитное поле, в котором находится датчик Холла, пропорционально току, протекающему через тиристор Т,. Ток в датчике создается за счет напряжения на мосту инвертора, к которому через резистор Я подключены токовые выводы ДХ. Одновременно к токовым выводам ДХ через резистор Яа включен вспомогательный источник и питания, ток от которого направлен встречно к току от моста инвертора.При нормальной работе инвертора напряжение на выходе...

Номер патента: 304870

Опубликовано: 01.01.1971

Авторы: Безруков, Елкин, Ефремов, Кулиш, Приходько, Соболевский, Татарин, Черноиванов

МПК: H02H 7/12

Метки: защиты, преобразователя, управляемого

...спадет до нуля или не будет погашен специальным устройством, то Срез этот анод вновь будет протекать авар:1 йЛЯЕМОГО ПРЕОБРАЗОВАТЕЛ ток и затем этот процесс будет цовторяг 1,- . е. преобразователь це будет отключаться, управляющие импульсы сняты.Предлагаемое устройство отличается тем,сцаб)кено блоком совпадсцц 11, оди вход которого непосредственно, а другой через блок выдержки времени соединен с выходом ключевого элемента, а выключатель питающей сети подключен к выходу блока совпадсцп,Это позволяет повысить надежность устройства.На чертежерцведена блок-схема устройсгва защиты управляемого преобразователя, г; с 1 - выключатель питающей сети; 2 - датчик тока; 3 - управляемый преобразователь; 4 - б,.1 о. огра 1 сцця тока уставя Срдбдть 1 д...

Номер патента: 305090

Опубликовано: 01.01.1971

Авторы: Башкатов, Белобородоз, Лисмепко, Пахомов, Санников, Треть

МПК: B60M 1/00, H02H 3/087, H02H 7/26 ...

Метки: 305090

...реле 11, например, типа РПТ, которые Включены параллельно питающему напряжению, )51 сж у дополнительным проводом 3 и зсм лей через диоды 12, например Д;сК подключены реле 9 отключения быстродействующих Быкл)очатслсй. 1-1 а подстанционпом комплекте защиты 1 и эту цепь Дополнительно )и(лючсно рслс 13, например Р 1(Н, контроля изоляции 40 дополнительного провода, зашунтировашОе сглаживаюн(сЙ сиост.)о 14 и стаои.)и)роно) 15, например, типа Д.Для защиты от возмо)кного попадания высоко 0 напр 51 жсни 5 контактнОЙ сети В допол ннтсльный провод 3 на обеих концах провода устанавливаются разрядники 16, например, тнга РВ.Предлагаемое устройство работает следующим образом. 50Зг)ектрР)сскос питание схсмы Ос 5 и)сствг 51- ется с обеих сторон...

Номер патента: 305548

Опубликовано: 01.01.1971

Авторы: Иванчук, Колосков, Рувинов

МПК: G05B 5/01, H02H 7/10

Метки: стабилизатор

...30 Известны стабилизаторы напряжения, содержащие устройства защиты от перенапряжений и перегрузок по току на тиристоре,трансформатор, источник опорного напряжения, основные и вспомогательные дроссели,основные и вспомогательные диоды, развязыВающис диоды, соединенные последовательнои встречно и подключенные параллельно осгиовным диодам, а также балластное сопротпвление, подключенное между одним из выводов нагрузки и общей точкой развязывающихдиодов. Однако оцп имеют сложную схему защиты,Чтобы упростить схему, в предлагаемом стабилизаторе в качестве развязывающих диодов 1использованы стабилитроны, а параллельнобалластному сопротивлению подключен черездиод управляющий переход тиристора. 1-1 а чертеже представлена принциэлектрическая...

Номер патента: 305685

Опубликовано: 01.01.1971

Автор: Иностранна

МПК: H02H 7/26

Метки: высоковольтной, защиты, линии, постоянного, электропередачи

...случае, импульс напряжения будет подаваться через диод на орган 6.Импульс напряжения с диода 34 поступает на управляющий электрод транзистора 44 блокирующего генератора колебаний органа 6, Этот транзистор - токопроводящий, а ток источника положительного напряжения течет через обмотку 45 трансформатора, снабженного обмоткой подмагничивания, соединенной с источником 46 напряжения. Транзистор 44 будет токопроводящим до тех пор, пока не насытится сердечник трансформатора. Одновременно в обмотке 48 наводится напряжение, которое через диод 49 и последовательно соединенный конденсатор 50, присоединенный к сопротивлению 51, дает пусковой импульс запускающему органу 7. Когда тиристор открыт, ток из обмоток 48 будет проходить через главную...

Номер патента: 306524

Опубликовано: 01.01.1971

Авторы: Ликаренко, Тонкошкур

МПК: G01R 31/02, H02H 3/16

Метки: защиты, токов, утечкив

...У висимо от величины активного сопротивления10 15 20 25 Зо3540 торного реле 11 (выпрямитель 12), На триодах собрано транзисторное реле 11, служащее для подачи тока на управляющий электрод тиристора 13.Компенсация емкостных токов замыкания на землю достигается включением последовательно соединенных дросселя 9 и конденсатора 14 между нулевой точкой трехфазного дросселя-трансформатора 2 и землей.Сопротивление 10 служит для подстройки внутреннего сопротивления устройства при использовании различных отводов компенсирующего дросселя 9.Воздействие устройства на отключающую катушку автоматического выключателя происходит за счет энергии, накопленной в конденсаторе 15, Последний заряжается от выпрямителя 1 б через сопротивление 17, необходимое...

Номер патента: 306525

Опубликовано: 01.01.1971

Авторы: Гельфанд, Сурба

МПК: H02H 3/08

Метки: зависимой, защиты, срабатывания, токовой, характеристикой

...Трансформаторы тока 1 защищаемого присоединения включены на обмотки пусковых токовых реле 2, 8 фазы А и фазы С. Входные насыщающие трансформаторы тока 4 подклю чены к схеме замыкающими контактами пусковых токовых реле. В сочетании с резистором 5 это снижает мощность на стабилитронах б, задающих предельный уровень на схеме заряда и резисторе 7. 30 Через насышающийся трансформатор 15 с конденсатором 1 б осуществляется питание промежуточных реле 17, 18. В качестве токовой отсечки использовано реле 19. Орган выдержки времени, обеспечивающий широкий диапазон ампер-секундных зависимых характеристик срабатывания работает следующим образом. Прц коротком замыкании срабатывают пусковыс реле 2, Д. Выдержка времени определяется нарастанием...

Номер патента: 306526

Опубликовано: 01.01.1971

Авторы: Наймов, Нудельман

МПК: H02H 3/40

Метки: бесконтактное, быстродействующее, реле

...входного напряжениятриггера меньше разности между его напряжениями срабатывания и возврата,Дроссель Др включенный параллельно РО,не влияет на изменение параметров срабатывания, так как последовательно с ним включенстабилитрон Ст напряжение стабилизациикоторого выбрано равным примерно двойнойвеличине напряжения срабатывания РО. После пробоя стабилитрона при заданном уровневходного сигнала через дроссель протекаетток. При увеличении тока в реле увеличивается переменное напряжение на дросселе Др однако вибрации реле при этом не возникает, так как входное напряжение реагирующего ор.гана ограничивается стабилитроном Сте. Пос ле исчезновения тока в реле спад напряжения на входе РО определяется переходным процессом, обусловленным...

Номер патента: 307456

Опубликовано: 01.01.1971

Авторы: Зисман, Леин, Скитальцев

МПК: H02H 3/30, H02H 7/26

Метки: высокочастотной, защиты, линий

...через фильтр 8, с выдержкой времени, определяемой схемой 10 временной задержки, запускает схему 11 временной памяти. С выхода схемы 11 сигнал поступает на один из входов схемы 12 совпадения, другой вход которой связан с выходом фильтра 9, Если сигналы на выходе схемы 11 и на входе фильтра 9 совпадают во времени, то на выходе схемы совпадения появляется импульс, который запускает реле И отключения. При этом селективная помеха с неизменной частотой, попавшая в полосу любого из фильтров 8 или 9, не вызывает ложного отключения.Помеха с изменяющейся частотой, попадающая сначала в полосу фильтра 9, а затем фильтра 8, не вызывает ложного отключения, так как в цепи после фильтра 9 нет временной памяти.Для того, чтобы помеха с...

Номер патента: 307457

Опубликовано: 01.01.1971

Авторы: Беличенко, Зинченко, Михайлов, Фоменко

МПК: H02H 3/38

Метки: дуговых, замыканий, защиты, коротких

...2 напряжение пропорционально второй производной тока по времени. При этом на выходе формирователя 8 прямоугольных импульсов имеют место прямоугольные однополярные импульсы постоянной амплитуды, длительность которых равна длительности положительных полуволн второй производной тока короткого замыкания по времени. Активно-емкостное дифференцирующее звено 7 совместно1 азарев оставител Редактор А. Ю. Пейсоченко Текред Л. Я. Левика Корректоры: Е. Ласточкини В. Петров Ваказ 2172(5 Изд.881 Тираж 473 Подписно 1.1 НИИПИ Комитета по дедам изобретений и открытий при Совете Министров СССР Москва, )К, Раушская наб., д. 4(5 шография, пр. Сапунова,с релейным элементом 8 производит формирование прямоугольных импульсов постоянной амплитуды и...

Номер патента: 307458

Опубликовано: 01.01.1971

Авторы: Васинеж, Пхип, Степанов

МПК: H02H 3/40

Метки: бесконтактное, защиты, реле

...фаз.При трехфазном коротком замыкании ток приходит к нагрузке 3 через один из вентилей моста 2 и возвращается через два вентиля, либо наоборот, приходит через два вентиля и возвращается через один вентиль, так как сумма всех токов фаз должна быть равна нулю. Максимальное значение тока в нагрузке 3 равно При двухфазном коротком замыкании ток 5 приходит к нагрузке через один вентиль молли возвращается через другой вентиль. Максимальное значение тока в нагрузке в этом случае равно10 -- (//тл/ + //тл) - /п 1 При трех- и двухфазном коротких замыканиях работают только вентили моста 2, а вентили 4 и 5 не работают.15 При однофазном коротком замыкании токприходит к нагрузке через один вентиль моста и возвращается через вентиль 4 или 5, или...

Номер патента: 308686

Опубликовано: 01.01.1971

Авторы: Кадомский, Назаров

МПК: H02H 7/10

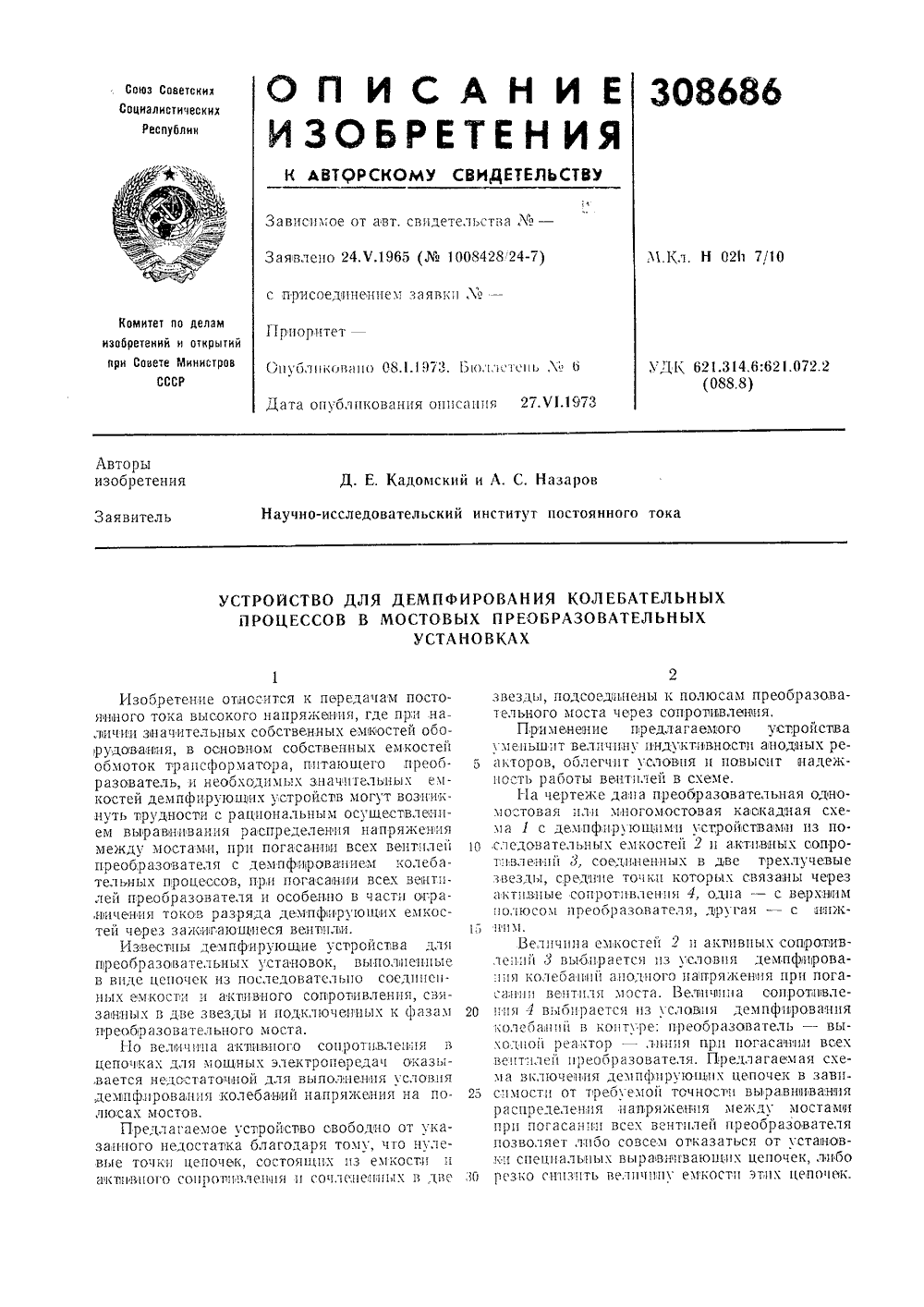

Метки: демпфирования, колебательных, мостовых, преобразовательныхустановках, процессов

...состоящих из емкости и г 5 ктпвиого со ротгвлеии 5 и со 5 леиенпиг 5 х в две звезды, подсоедгинены к полюсам преобразовательного моста через сопротгтвления,Прих 5 енение предлагаемого устройствауменьшит величину индуктивности анодных ре акторов, облегчит условия и повысит надежность работы вентилей в схеме.1-1 а чертеже да,па преобразовательная одномостовая или многомостовая каскадная схема 1 с демпфирующими устрогтствавги з по- О следовательных емкостеи 2 и активных сопрот:влений 3, соединенных в две грехлучевые звезды, средние точки которых связаны через активные сопротивления 4, одна - с верхана по,посох Преоор азов ател 55, друга 5 - с никг,. 5 х.Величина емкостей 2 и активных сопуогвивле 55;5 й 3 выбирается из услови 5 девтпф 5...

Номер патента: 309429

Опубликовано: 01.01.1971

Авторы: Ковтун, Шул

МПК: H02H 3/38

Метки: блокировки, защит, импульсных, направленных, работы

...когда знак импульса и знак напряжения, снимаемого с 15 соответствующей полуобмотки, совпадают.При этом тиристоры б, 7 остаются закрытыми, так как их схема включения такова, что они открываются и шунтир уют полу обмотки трансформатора 8 лишь при условии одина ковости знаков напряжения анод-катодСи импульса на выходе формирователя.Полярность включения тиристоров выбирают такой, чтобы напряжения Ук, и У, к были противоположны. Рабочие токовые импульсы 2 при синусоидальном токе формируются в точках 1, 11, 111 и т. д. (см. фиг. 2). Таким образом, если положительный импульс, поступающий в схему совпадения, сравнивается со знаком напряжения, поступающего, например, 30 с полуобмотки 4 трансформатора 3, то этот жеимпульс подается в...

Номер патента: 309430

Опубликовано: 01.01.1971

Авторы: Гандурин, Добродеев, Патениш

МПК: H02H 7/04

Метки: защитыот

...на выход трансформаторов тока нулевой последовательности со стороны звезды силового трансформатора, а другая через фильтр апериодической составляющей и фильтр высших гармоник - на выход магнитосуммирующего трансформатора тока нулевой последовательности со стороны треугольника силового трансформатора.На чертеже изображена схема предлагаемой защиты.Защита питается от трансформаторов тока 1, установленных со стороны высокого напряжения силового трансформатора 2, и от трехфазного магнитосуммирующего трансформатора тока 3, первичными обмотками которого служат одно полярные фазные выводы обмоток треугольника, Применение трехфазного магнитосуммирующего трансформатора тока облегчает отстройку защиты от тока небаланса при внешних междуфазных...

Номер патента: 310328

Опубликовано: 01.01.1971

Авторы: Гефтер, Зильберман

МПК: H02H 3/30

Метки: автоматической, непрерывной, проверки

...11 поступает спектр частот, включающий в себя сигналы своего и дальнего передатчиков с пониженным уровнем, а также флуктуационные помехи, имеющиеся в канале связи 7. На второй вход блока контроля через корректирующую фазосдвигающую цепочку 12 подается сигнал с задающего генератора своего передатчика. Сигналы с усилителя высокой частоты и корректирующей фазосдвигающей цепочки через согласующие трансформаторы 18 и 14 поступают на кольцевой модулятор 15, где они смешиваются, и на потснциометре задания уставок 1 б выделяется спектр напряжений, состоящий из суммы высокочастотных составляющих и низкочастотной составляющей. Через вход нуль-индикатора 17, включенного последовательно с пороговым устройством 18, протекает ток, обусловленный этим...

Номер патента: 311329

Опубликовано: 01.01.1971

Авторы: Кизимов, Колосюк, Макеевский, Сер

МПК: H02H 3/04

Метки: анпаратуры, времени, защиты, землю, срабатывания, утечек

...защиты. При измерениях устройство устанавливают в оболочке отключающего аппарата.Для измерения полного времени срабатывания защиты от утечек (отключающего аппарата и аппарата защиты от утечек) устройство подключают к сети следуюгцим образом. 2Зажимы фильтра 2 подключают к трем фазам сети после главных контактов отключающего аппарата 4. Резистор 3 подсоединяют между кнопкой 5 проверки защиты и корпу.сом. Заим электромиллисекундомера 1 подключают к корпусу при помощи перемычки 6.При нажатии на кнопку 5 возникает утечка с фазы сети на землю через резистор 3. Одновременно на электромиллисекундомер 1 по О дают напрях ение, возникающее между нулевой точкой звезды конденсаторов фильтра 2 и землей. Секундомер начинает отсчет времени. При...
