H02H — Схемы защиты электрических линий, машин и приборов

Номер патента: 1422291

Опубликовано: 07.09.1988

Авторы: Нуждин, Рябов, Трошкин

МПК: H02H 7/122

Метки: защиты, инвертора, параллельного, тиристорного

...ключ 10 выключен. При коротком замыкании в сети нагрузок, аварийный сигнал с датчика 13 тока воздействует на блок 11 управления ключами. Блок 11 прекращает подачу управляющих импульсов на тиристоры ключа 9, коммутирующего основной вывод выходного трансформатора 8 и одновременно подает соответствующую команду на блоки 3 и 5. При этом включается гасящее устройство 3 и блок 5 прекращаетподачу импульсов на тиристоры инвертора 1. После гашения тиристоров инвертора 1 и подготовки гасящего устройства 3 к очередному циклу работы, через время относительно момента снятия управляющих импульсов с ключа 9 с блока 11 подаются управляющие импульсы на тиристоры дополнительного ключа 10, коммутирующего отпайку выходного трансформатора 8 (введение...

Номер патента: 1422292

Опубликовано: 07.09.1988

Авторы: Кияшко, Якуша

МПК: H02H 7/122

Метки: вентилей, инвертора, полупроводниковых, последовательно, резонансного, соединенных

...тиристоров автономных резонансных инверторов, особенно врежиме прерывистых токов.Цель изобретения - уменьшение массогабаритных показателей.На фиг.1 представлена функциональная схема устройства на фиг,2 пояснительные временные диаграммы.Устройство для контроля последовательно соединенных полупроводниковых управляемых вентилей 1 с одного плеча резонансного инвертора, зашунтированных обратными диодами 2,содержит датчик 3 состояния, выполненные на герконах входные элементы(катушки) 4, которые подключены параллельно каждому вентилю 1 и диоду 2 через ограничительные резисторы,5,а выходные элементы (контакты) бсоединены в последовательную цепочУстройство работает следующим образом. ках 4 герконов периодически с частотой переключения тиристоров...

Номер патента: 1422293

Опубликовано: 07.09.1988

Авторы: Галуза, Кулаковский, Новаш, Розенберг

МПК: H02H 7/16

Метки: внутренних, две, защиты, каждая, конденсаторная, которой, повреждений, продольные, разделена, секции, собранная, треугольник, устройством, фаза

...3-1 измерительйых преобразователей напряжения в каждой фазе подключены параллельно одной из продольных секций 2, Вто,ричные обмотки 3-2 преобразователей через регулируемые элементы 4 соединены в разомкнутый треугольник, :на выход которого подключен исполнительный элемент - реле 5 защиты.Конденсаторная установка работает следующим образом.При равенстве емкостей продольных секций 2 и идентичности коэффициентов трансформации преобразователей вектора напряжений, снимаемых с вто" ричных обмоток 3-2 преобразователей, равны по величине и геометрически сориентированы между собой под 120 Поэтому напряжение на выходе разомкнутого треугольника в этом случае равно нулю.Поскольку емкости рядов конденсаторов конденсаторной установки 1, как...

Номер патента: 1422294

Опубликовано: 07.09.1988

Авторы: Бугаков, Игнайкин

МПК: H02H 7/16, H02J 3/18

Метки: емкостной, защиты, компенсации, продольной, установки

...на КБ, например, с третьего по десятое, Далее сигнал с полосового Фильтра поступает одновременно на блок 8 аналоговых ключей и компаратор 6. Компаратор пре" образует аналоговый сигнал в последовательность прямоугольных импульсов, синхронизированных с сигналами иа его входе, которые затем поступают на счетчик 7 импульсов с числом пересчета и + 1, где п - число анало говых ключей, соответствующее числу сравниваемых амплитуд колебаний, минимальное число и = 2.Выходкые сигналы счетчика 7 импульсов управляют работой блока 8 аналоговых ключей, последовательно коммутируя сигнал с полосового фильтра 5, для сравнивания соответственно амплитуд второго и третьего колебаний в блоке 9 сравнении. Если их раз" ность отрицательна, что соответствует...

Номер патента: 1422295

Опубликовано: 07.09.1988

Автор: Могилев

МПК: H02H 7/22

Метки: двухступенчатой, защиты, нулевой, последовательности, реакторов, токовой, шунтирующих

...от этого режима уровнем срабатывания (грубаяступень),В это же время чувствительнаяступень (реагирующий орган 9) такжене срабатывает вследствие того, чтона вход сумматора 7 поступают сигналы, пропорциональные 31, и ЗПравные по величине и противоположные по направлению. Следовательно,чувствительная ступень защиты свольт-амперной характеристикой срабатывания в этих условиях не срабатывает ввиду того, что повреждение происходит эа пределами зоны срабатывания,При перекрытии на землю изоляцииреактора вблизи низковольтного вводаток этого ввода изменяет направление ирезко увеличивается. В этих условияхсоставляющая 30 в напряжении может непоявиться вследствие того,что местоповреждения отделено от напряженияпитания неповрежденной частью реактора и...

Номер патента: 1422296

Опубликовано: 07.09.1988

Авторы: Германчук, Касьянов

МПК: H02H 3/08, H02H 3/28, H02H 7/26 ...

Метки: внутренних, замыканий, защиты, коротких, сосредоточенных, энергообъектов

...режимов на интерваЦ Иле времени й = 14 и С 4 = 6 мс, что дает возможность защите своевременно (в момент времени С, т.е, уже через 7 мс после возникновения повреждения) отключить внутреннее к.э, в условиях переходного электромагнитного процесса, при наличии в токах присоединений апериодических составляющих с резко различающимися постоянными времени, Время срабатывания защиты, выполненной по известному способу, в данном случае составляет не менее 20 мс.Определение состояния присоединении осуществляется с частотой, которая определяется максимальной частотой срабатывания фиксирующего, запоминающего и сравнивающего устройства и практически может неограниченно возрастать, т.е. процедуре, сравнения сос тояний для самымх медленных вычислительных...

Номер патента: 1422314

Опубликовано: 07.09.1988

Автор: Демидов

МПК: H02H 5/04, H02H 7/08, H02K 11/00 ...

Метки: защиты, тепловой, устройством, электродвигатель

...на 180 . Эти напряжения в видеполуволн синусоид поступают на выходмногоплечего моста,Электродвигатель работает следующим образом.При остановке электродвигателяотключаются контакты 18 контактораи обмотки электродвигателя подключаются контактами 3 реле управления кмногоплечему мосту. При этом на входусилителя 8 постоянного тока поступают полуволны синусоидального напряжения с выхода многоплечего моста.Если температура хотя бы одной изфазных обмоток превышает допустимую,то полуволны напряжения, создаваемыеэтой парой плеч, сдвинуты на полупериода по отношению к полуволнам напряжения, создаваемым другими парамиплеч. На выходе усилителя 8 постоянного тока, работающего в ключевом режиме, формируются широкие однополярные импульсы прямоугольной...

Номер патента: 1422357

Опубликовано: 07.09.1988

Авторы: Коноплев, Кубасов, Осипов, Певунов, Поцелуев

МПК: H02H 7/09, H02P 7/74

Метки: многодвигательный, переменного, электропривод

...работать, преобразовывая постоянное напряжение в переменное заданной частоты на выходе трансформаторов 10,10 , Это переменное напряжение через разъемы 2222, удлинительные кабели 23,23 и выключатели 24,24 подается .к электродвигателям 11 , приводящим в действие электроинструменты 2525. Нагрузка на каждую ячейку одинакова и напряжение на входных выводах инверторных ячеек 9 19 и конденсаторах 13, 13 распределится равномерно, Также равномерно распределится напряжение на резисторах 1414, и потенциал точки а равен потенциалу точки Ь, а потенциал точки с оавен потенциалу точки Й, Через обмотки 15 15 реле защиты ток не протекает, а их контакты 16, ,16разомкнуты.При нарушении целости питающего провода одной из фаз в удлинительном кабеле,...

Номер патента: 1424093

Опубликовано: 15.09.1988

Авторы: Блейхман, Воронцов, Гольдфельд, Грин, Дзюбан, Кононенко, Мельник

МПК: H02H 3/16

Метки: защиты, сети, трехфазной, утечек, электрической

...первого диода 3При снижениисопротивления изоляции сети оперативный ток увеличивается и при дос -тижении им порогового значения сопротивления срабатывания якорь оперативного реле исполнительного органа12 отпадает, блокируя автоматическийвыключатель 20 подстанции. В режимереле утечки оперативный ток протекает по цепи: плюс второго диода 4,первый резистор 5, третий 13 и четвертый резисторы, исполнительныйорган 12, замыкающий контакт 9 реле10 напряжения, земля, сопротивлениеизоляции сети, присоединительныйтрансформатор 2, коь.ленсирующий дроссель 1, минус первого диода 3,Для обеспечения искробезопасности в режиме БРУ в компенсирующую, цепьи в цепь разряда присоединительныхконденсаторов 26 вводятся включенные последовательно третий диод 7и...

Номер патента: 1425353

Опубликовано: 23.09.1988

Авторы: Бедняк, Вакульчик, Иохельсон, Милешин, Новиков

МПК: E21F 9/00, H02H 7/00

Метки: искробезопасности, обеспечения, переменного, цепей, электрических

...тока, а вторыми выводами подключены через резисторы к базам Нижних транзисторов 19 и 20 инвертора 3, при этом между базами и эмиттерами каждого транзистора инвертора включены защитНые диоды. Устройство работает следующим образом. При подаче напряжения питания от источника 1 постоянного тока задающий генератор 2 начинает формировать треугольное напряжение 13 (фиг, 2), поступающее на первичную обмотку 5 трансформатора 6 блока 7 обеспечения искробезопасной мощности. При этом на секциях 11 и 12 вторичной обмотки трансформатора 6 формируются противофазные треугольные напряжения 132 и 1-з (фиг. 2), поступающие на базы транзисторов 8 и 9. На вторичных сбмотках трансформаторов 15 и 16 управления формируются прямоугольные напряжения 134 и 13;...

Номер патента: 1427460

Опубликовано: 30.09.1988

Авторы: Есин, Каринский, Компанцев, Петров

МПК: H02H 3/16

Метки: защиты, поражения, сетях, током, трехфазных, человека, электрическим, электрических

...целом нормальное, т,е, превьппаетуставку ПКИ 14, срабатывания релейных З 0исполнительных элементов 9 не происходит по причине отсутствия сигналовна выходе прибора ПКИ 14 по цепи элементов НЕ 15 и 16,Прикосновение человека к одной изфаз по цепи Фаза-земля (корпус) илиоднофаэное замыкание на землю (корпус) вызывает снижение сопротивленияизоляции сети, сопротивление изоляции сети сопровождается снижением 40сопротивления изоляции Фазы относительно земли (корпуса) с появлениемнесимметрии напряжения фаз относительно земли (корпуса) и напряжениясмещения нейтрали относительно земли 45(корпуса), и если они имеют значение,превьппающее уставку, срабатывает исполнительный элемент 8, соответствующей фазы. Замкнувшийся контакт 9 элемента 8 через...

Номер патента: 1427461

Опубликовано: 30.09.1988

Авторы: Новиков, Староверов

МПК: H02H 3/16

Метки: замыкания, защиты, землю, изолированной, направленной, нейтралью, сети

...со вторичной обмоткой трансформатора 17 контур, настроенный на 50 Гц, стабилитрон 19, фазосдвигающую цепочку, состоящую из резисторов 20 и 21 и конденсаторов 22 и 23,На фиг, 3 приведены эпюры, поясняющие работу защиты при металлическом замыкании, а на Фиг. 4 - при перемежающемся замыкании, где 311 31 О - напряжение и ток нулевой после 55 довательности соответственно; выходное напряжение согласующего блока; Бс - выходное напряжение нульФ органа; Ь - напряжение на коллекторе транзистора 10; 13 р - напряжение на обмотке 14 реле.Устройство направленной защиты от замыканий на землю работает следующим образомПри нормальном режиме в сети с изолированной нейтралью ток 31 и напряжение ЗБо нулевой последовательности отсутствуют, обмотка 14...

Номер патента: 1427462

Опубликовано: 30.09.1988

Авторы: Лощинина, Сколотнев, Хренов

МПК: H02H 3/16

Метки: глухозаземленной, защитного, нейтралью, отключения, сети

...работы цепей авторегулирования на выходе блока 5 формируется синусоидальный сигнал, частота и фаза которого совпадают с частотой и фазой тока утечкив сети, а амплитуда такова, что ток,протекающий через резистор обратнойсвязи ( П ) по дополнительной обмоткепервого датчика тока утечки 1, компенсирует магнитный поток, создаваемый в датчике током утечки,При этом сигнал на выходе датчика 1 пренебрежительно мал и не вызывает срабатывание блока 2 формирования сигнала на отключение. При этом55также мал и суммарный магнитный поток в магнитопроводе первого датчика 1 даже при значительных токах утечки и пересыщение сердечника от-. сутствуетПри резком изменении тока утечки, например, в случае прикосновения человека к токоведущим частям в зоне...

Номер патента: 1427463

Опубликовано: 30.09.1988

Авторы: Вайнштейн, Карбышев

МПК: H02H 3/16

Метки: замыканий, защиты, землю, изолированной, нейтралью, сети

...фронтами - 11 ю . Напряжение Ц 4 поступаетна вход формирователя 2, на выходекоторого формируются короткие импульсы Ьр в моменты смены знака напряжения 311,2Иэ фиг. 2 видно, что в момент замыкания возникают свободные токи нулевой последовательности, обусловленные дозарядом емкостей неповрежденных фаз, максимально возможная частота которых составляет 3 кГц, поэтому целесообразно для обеспечения надежной работы защиты по первой полуволне свободного тока сформировать стробирующие импульсы 11 длитель" ностью, равной минимально возможному полупериоду свободного , тока Твтепараметры формирователя 2 должны обеспечивать формирование стробирующих импульсов Ър с длительностью, равной Сср 4 7 мц 721 Чсв= 015 1 О с, На вход фильтра 5"низких частот...

Номер патента: 1427464

Опубликовано: 30.09.1988

Авторы: Джура, Мурашкин, Ремха, Флидермойз, Цыбенко

МПК: H02H 3/17

Метки: защитного, контактной, отключения, сети

...до момента снижения амплитудного значения линейного напряжения АС ниже уровня стабилизации элемента 19опорного напряжения. Поскольку величина сопротивления датчика 18 оперативного напряжения постоянна, то уровень выделяемого на нем напряженияоказывается обратно пропорциональнымвеличине сопротивления 10 утечки. Высокая стабильность уровня оперативного напряжения,даже при больших значениях сопротивления. 10 утечки, обеспечивается за счет протекания тока источника оперативного напряжения через разрядные диод 22 и резистор 21. При этом протекание тока по указанным элементам не влияет на точность измерения сопротивления утечки, поскольку он не протекает через датчик 1 8 оперативного тока.В случае, когда нагрузка 12 в тяговой сети...

Номер патента: 1427465

Опубликовано: 30.09.1988

Авторы: Багинский, Глазырин, Исаев, Макеев

МПК: H02H 3/28

Метки: блок, дифференциально-фазной, защиты, устройства, электроустановки

...цифровых интегральных микросхем с логическими элементами И-НЕ и диодно-емкостной цепи (фиг.1).Электронный ключ 7 выполнен нап-р-п-транзисторе.Блок управления работает следующим образом.В нормальном режиме аналоговыйсигнал на входе формирователя 1 им"пульса не превышает его порога, также отстроен по входу от периодического тока небаланса формировательимпульса 2, поэтому на их выходахсигналы отсутствуют и блок управления в этом режиме не работает,В переходном режиме внутреннегоКЗ со сдвинутыми по Фазе токами илиКЗ, сопровождающегося вытекающимитоками нагрузки, сигнал на входе Формирователя 1 импульса резко увеличивается, так как пропорционален суммемодулей токов плеч Е 1 с (фиг,2 а)С.1и превышает его порог, поэтому на выходе...

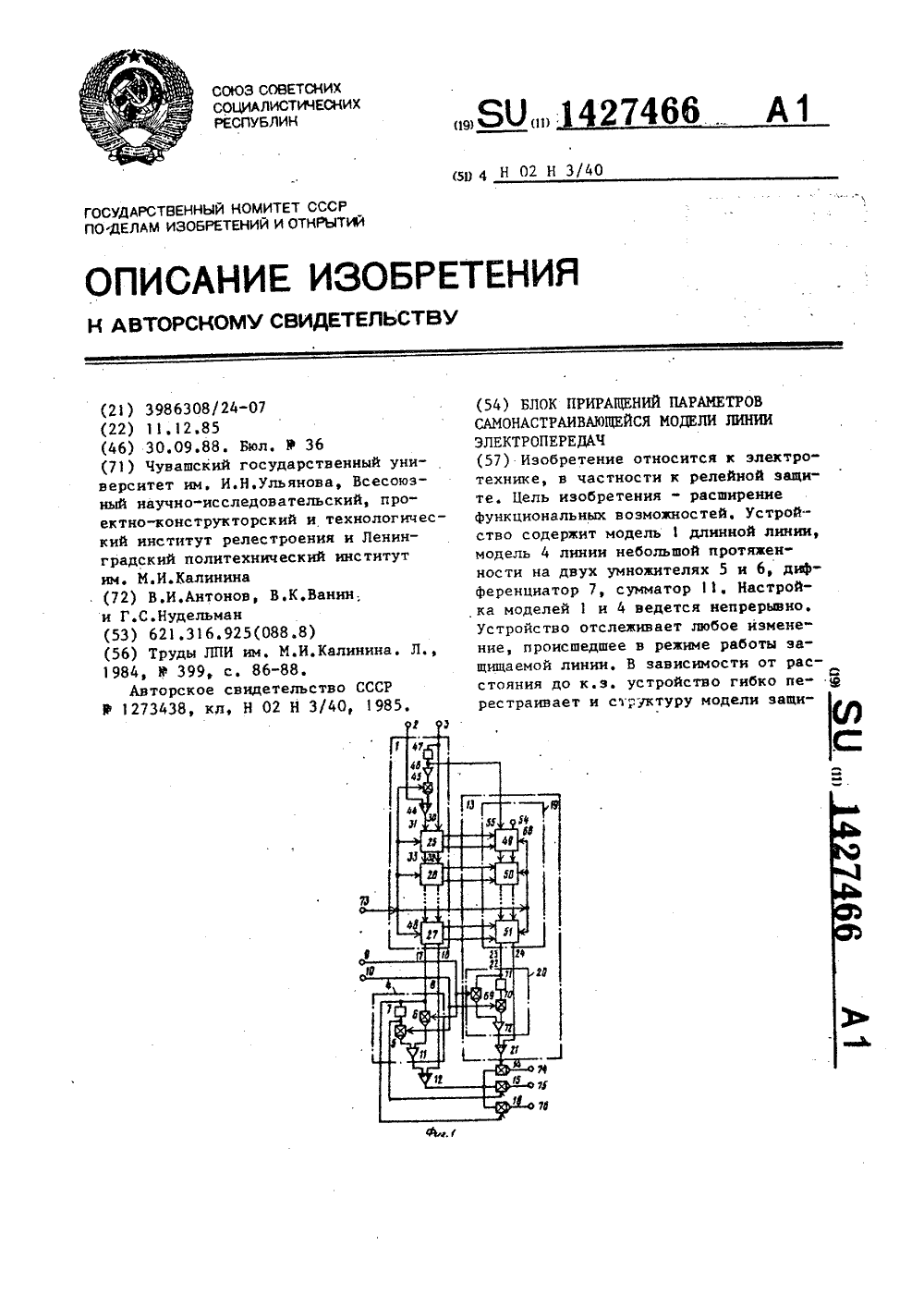

Номер патента: 1427466

Опубликовано: 30.09.1988

Авторы: Антонов, Ванин, Нудельман

МПК: H02H 3/40

Метки: блок, линии, модели, параметров, приращений, самонастраивающейся, электропередач

...сумматора 60, выход которого соединен со свободным входом вычитателя 53, дру" гой вход первого дополнительного сумматора 60 и один иэ свободных входов ЗО сумматора 52 промежуточными входами 61 и 62 соединены с аналогичными вы. ходами 35 и 39 соответствующего звена модели 1 длинной ЛЭП. Третий вход сумматора 52 через дополнительный ум- З ножитель 63 подключен к выходу второго дополнительного сумматора 64, входы которого соединены с первым входом вычитателя 53 посредством первого усилителя 65 и каскадно соединенных дифференциатора 66 и второго усилителя 67. Свободные входы умножителей 59 и 63 объединены между собой, образуя третий промежуточный вход 68 звена. Вход 55 схемы формирования первого звена 49 подключен к выходу дополнительного...

Номер патента: 1427467

Опубликовано: 30.09.1988

Автор: Сомов

МПК: H02H 5/04, H02H 7/085

Метки: защиты, перегрузки, току, электроустановки

...являются вы" 25ходом нелинейного преобразователя 7,Входом нелинейного преобразователяявляется первичная обмотка 2 трансреактора 1,Устройство работает следующим образом.Ток защищаемой электроустановкиироходит по первичной обмотке 2траисреактора 1. В трансреактореЭтот ток линейно,преобразовываетсяВ напряжение, снимаемое со вторичнойобмотки 3. Это напряжение питает цепьиз двух нелинейных элементов - дросселей 4 и 5, соединенных друг с другом последовательно, причем дроссель 404 обеспечивает первый изгиб функции.преобразования, а дроссель 5 - второй. По электротепловому реле 6 протекает выходной ток преобразователя7. Реле срабатывает при заданном уров не перегрузки в соответствии с фиг.2,где обозначены 1,1 - номинальный ток электроустановки...

Номер патента: 1427468

Опубликовано: 30.09.1988

Авторы: Грушко, Кутелев, Нагорный

МПК: H02H 9/04

Метки: блоком, защиты, изолированной, нейтралью, перенапряжений, питания, трансформатора

...с помощьюкоторого начала обмоток высшего напряжения трансформатора подключены кФазам питающей сети. Блок 3 защитыот перенапряжений состоит из конденсаторов 4, подключенных к концам обмоток 2 высшего напряжения трансформатора и соединенных в звезду с помощью второго 5 коммутационного аппарата (выключателя). Через контакты третьего 6 коммутационного аппарата(выключателя),концы обмоток 2 высшего напряжения трансформатора соединены в звезду,Устройство функционирует следующим образом.В отключенном состоянии трансформатора контакты всех коммутационныхаппаратов 1,5 и б разомкнуты.При включении трансформатора сначала замыкаются контакты первого коммутационного аппарата (разъединится)1. Затем включается второй коммутационный аппарат...

Номер патента: 1427469

Опубликовано: 30.09.1988

Авторы: Рыжков, Рыжкова

МПК: H02H 9/08

Метки: защиты, компенсированной, нейтралью, перенапряжений, сети

...дугового замыкания связан с биениями фаэных напряжений и при небла"1гоприятных сочетаниях расстройки компенсации; добротности цепи и скоростивозрастания диэлектрической прочностиместа замыкания возможно возникновение перенапряжений с кратностью 33,5 Цм, что представляет опасность 5 дпя ослабленной изоляции, Причем характерным в этом случае является увеличение напряжения на поврежденной фазе в процессе биений до значений,существенно превышающих нормальное фазное напряжение (до 1,8-2 Ьр). При этом напряжение нейтрали к моменту повторного зажигания дуги не успевает уменьшиться до уровня, безопасного по условиям возникновения максимальных перенапряжений на здоровых фазах.В процессе биений после каждого очередного погасания дуги...

Номер патента: 1427470

Опубликовано: 30.09.1988

Автор: Сулейманов

МПК: F04D 13/08, H02H 7/08

Метки: двигатель, конденсаторный, однофазный

...д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к области электротехники и может быть использо. вано для защиты однофаэного конденсаторного двигателя (ОКД) от поврежде":.5 ний при отключении его от сети.Цель изобретения - снижение перенапряжений на обмотках и конденсаторах и плавная остановка: ротора при отключении двигатедя. 10На чертеже приведена схема включе,ния ОКЦ.Однофаэный конденсаторный двигатель, обмотки 1 и рабочие конденсаторы 2 и 3 которого соединены по схеме 15 .:последовательно- йараллельного включения фаз, подключен к питающей сети ,через первый и второй контакты трехфазного ключа 4. В цепь обмотки 1 ОКД, зашунтированной конденсатором 20 3, включен резистор 5,...

Номер патента: 1427471

Опубликовано: 30.09.1988

Авторы: Кошель, Метельский, Паперно, Пороцкий

МПК: H02H 7/08

Метки: защиты, несимметричных, режимов, трехфазного, электродвигателя

...сигнал уменьшается с ростом несимметрни токов.Параметры. срабатывания реле 12 защиты от несимметрии питающих напряжений задаются такими,. чтобы оно не срабатывало при относительно небольшой несимметрии напряжений, появляющейся на шинах питания за счет падения напряжения от тока обратной последовательности иа сопротивлении источника питания, появляющегося при внутреннем несимметричном режиме защищаемого электродвигателя:(крайний случай несимметрии - обрыв Фазы электродвигателя 1.Устройство работает следующим образом.При внутреннем несимметричном ре- жиме срабатывает реле 18 защиты от несимметрии токов и не срабатывает реле 12 защиты от несимметрии питвощих напряжений. При этом отсутствует сигнал на входе логического элемента НЕ 11 и...

Номер патента: 1427472

Опубликовано: 30.09.1988

Авторы: Клецель, Новожилов, Поляков

МПК: G01R 31/04, G01R 31/08, H02H 7/08 ...

Метки: аварийного, датчиком, защиты, режима, электрической

...так как суммарное воздействие магнитного поля на них равно нулю.При замыкании малого числа витков обмотки статора машины ток фаэ практически не изменяется, а на выходе встроенного блока 2 и, следовательно, в обмотках 15 и 17 второго и третьего герконов возрастает. В результате сумма магнитных потоков, действующих на второй и третий герконы3 14274 13 и 14, отличается от нуля. Контакты 24 и 26 второго и третьего герконов 13 и 14 замыкаются и отключают маши - ну 1 от сети,При междуфазном замыкании в силовом кабеле, т.е. между трансформаторами 3,4 и 5 тока и клеммами машины 1, ток в обмотках 15 и 17 второго и третьего герконов 13 и 14 изменяет ся незначительно, а на выходах трансформаторов 4 и 5 тока и в обмотках 19 и 18 резко...

Номер патента: 1427473

Опубликовано: 30.09.1988

Автор: Гумеров

МПК: H02H 7/08

Метки: анормального, защиты, погружного, режима, электродвигателя

...7 нижнего уровня, При этом резисторы 15 и 17 перестают шунтироваться датчиками 6 и 7. На резисторах уронни сигналов становятся равными "0". Измерительный блок 4 отключает магнитный пускатель 1, прекращая питание двигателя.Четвертое состояние. Температура электродвигателя вьнпе допустимой нормы. Б этом случае термоэлемент 12 запирает электронный ключ 11 и на ре" зисторах 20 и 21 имеет место уровень сигналов "О". Измерительный блок 4 отключает питание электродвигателя,Пятое состояниа, Температура погружного электродвигателя в норме.Уро-вень нефти, поднимаясь, становится вьпне датчика 7, В этом случае резистор 15 не шунтируется датчиком 16, а резистор 17 шунтируется датчиком 7. Соответственно на резисторе 20 имеет место уровень сигнала...

Номер патента: 1427474

Опубликовано: 30.09.1988

Авторы: Бережненко, Гуревич, Тулаев, Фрид

МПК: H02H 3/08, H02H 7/085

Метки: защиты, перегрузки, электродвигателя

...10 тока замкнута через контакт 14 шунтирующего реле 7, По прошествии заданного времени срабатывают контакты 15 и 16 реле времени. Реле 9 тока и шунтирующее реле 7 оказываются под напряжением. В результате реле тока будет готово принять сигнал о возможной перегрузке55 двигателя, так как контакт 14 шунтирующего реле 7 разорвет соответствующую цепочку и ток пойдет через реле 9 тока. Нри недопустимом увеличении тока его контакт 17 разомкнется и остановит двигатель.При перегрузке электродвигателя, т.е, при срабатывании реле 9 тока, аналогично, как и при нажатии кнопки "Стоп", разрывается цепь питания катушки контактора 6 и срабатывают его контакты 11, 12 и 13, разрывая соответствующие цепи питания двигателя самоподхвата питания контактора...

Номер патента: 1427475

Опубликовано: 30.09.1988

Авторы: Кулаков, Медведев, Рустамов, Сагутдинов

МПК: H02H 7/09

Метки: асинхронного, запуска, неполнофазном, питающей, работы, режиме, сети, трехфазного, трехфазной, электродвигателя

...времени, Размыкающий контакт 15реле 14 времени включен между точкойсоединения размыкающих контактов 9,10 и 11 реле 2, 3 и 4 минимальногонапряжения.Искусственная нулевая точка 13 может быть выполнена в виде трех конденсаторов или резисторов.Устройство работает следующим образом,При нормальном режиме работы питающей трехфазной электрической сети 45напряжения фаз А,В,С равны по ампли 6туде и развернуты по фазе на 120Стандартной схемой управления подаетая напряжение на схему 12 запуска.Срабатывают реле минимальнбго напряжения 2, 3 и 4, замыкают свои контакти 5,б,7 и размыкают контакты 9, 10и 11Трехфазный асинхронный электродвигатель 8 запускается и работаетв нормальном режиме,55При исчезновении напряжения, например, на фазе В в...

Номер патента: 1427476

Опубликовано: 30.09.1988

Авторы: Зуев, Мишаев

МПК: H02H 7/12

Метки: защиты, перенапряжений, потребителя

...вторую обмотку реактора 35 соединена с выводом для подключения к первому выводу потребителя 2, а управляющие переходы третьего 33 и четвертого 34 тиристоров соединены каждый с соответствующей вторичной обмоткой третьего трансформатора 26, В потребителе 2 дополнительно может быть установлен диод, включенный последовательно цепи нагрузки потребителя согласно полярности источника 3 питания.Устройство работает следующим образом.В исходном состоянии выключатель, шунтирующий потребитель 2, замкнут. После включения источника 3 питания (начало пускового режима) ток протекает через индуктивность 4, шунтирующий выключатель и диод, которыми оборудован потребитель. Увеличение тока происходит за счет увеличения напряжения источника 3. Конденсатор 25...

Номер патента: 1427477

Опубликовано: 30.09.1988

Авторы: Бабокин, Шпрехер, Щуцкий

МПК: H02H 7/26, H02P 7/42

Метки: автономная, защитой, сеть, трехфазная

...поступает отрицательный сигнал. Сигнал на выходе усилителя соответствует уровню "1". Этот сигнал с выхода блока 4 определения полярности тока подается на первый вход элемента И 5, на второй вход которого поступает сигнал с выхода блока 3. Работа блока 3 состоит в опре" делении знака электромагнитной мощности. Узел 13 по измеренным фазным значениям напряжения 11 и тока 1 двигателя формирует систему сигналов фазных ЭДС , , 1 электродвига" тела, После йофазного перемножения этих величин с токами 1 д, 1, 1 со" ответственно на выходе элементов 14" 16, суммирования произведений на выходе сумматора 17 получаем сигнал электромагнитной мощности двигателя. Знак этого сигнала соответствует знаку скольжения двигателя., Положительный знак мощности...

Номер патента: 1427520

Опубликовано: 30.09.1988

Авторы: Басов, Заика

МПК: H02H 7/12, H02M 3/335

Метки: защитой, источник, стабилизирующий, электропитания

...связи (Фиг.2, П), Выходные сигналы ШИМ 6 (фиг,2, Б,)поступают на вход Формирователя 7, который формирует сигналы управления силовыми ключами инвертора 1, что обеспечивает стабилизацию выходного напряжения источника электропитания, Сигналы с выхода ШИМ 6 одновременно поступают на вход ГПН 8 срабатывания по заднему Фронту импульса, обеспечивая синхронизацию его работы по заднему фронту импульсов управления (фиг. 2, Бу ), Импульсы напряжения на выходе датчика тока 9 (Фиг.2, Пэ), пропорциональные току нагрузки инвертора 1, суммируются с линейно-нарастающим напряжением ГПН 8 и поступают на один вход компаратора 10 ограничителя тока. При этом максимальнаяамплитуда суммарного сигнала фиг.2,Бр+ П 9) не зависит от длительностиимпульсов...

Номер патента: 1427533

Опубликовано: 30.09.1988

Автор: Локарев

МПК: H02H 7/08, H02P 1/26

Метки: защиты, переменного, электродвигателя

...изменения токов модуляции. Нижняя граница области ,:ществования соответствует примернс току холостого. хода электро" двигателя, верхняя - предельно до"пустимому току, на который настраивается защита. При нормальных нагрузках двигателя ток модуляции изменяется внутри области существования колебаний, при перегрузке выходит, за.ее пределы.Токовая защита действует следующим образом.Если нагрузка двигателя возросла и достигла максимального значения, ток в цепи обмотки 7 принимает значение, при котором колебания в кон" туре 13-14 затухают, при этом обмотка реле 6 обесточивается, коммутато" ры 1 закрываются, питание электродвигателя 2 прекращается.Нулевая защита осуществляется сле" дующим образом.При глубоком снижении или исчезно" венин...
