Гуреев

Номер патента: 1678472

Опубликовано: 23.09.1991

Авторы: Гуреев, Зельдович, Клестов, Сивак

МПК: B21B 25/02

Метки: короткооправочного, стана, стержень, трубопрокатного, упорный

...критическая сила,действующая на соответствующий участокстержня где коэффициент А принимается в зависимости от длины стержня по табл.1,Определяются наружные диаметры соответствующих учасков, находящихся между центрователями и между первым центрователем и оправкой. О = 0,051 Рц()+бвн (2)=1Расчетные диаметры должны лежать в интервале от(0,7-0,8)Оопр до (0,95-0,99)Вопр.Пример расчета упорного стержня прошивного стана. Расчет проведен применительно к шивному стану трубопрокатного агата "140"; при прошивке гильз размером ф 83 хбх 4000 мм,Задано; осевая нагрузка на стержень прошивного стана Р=10-12 т, для расчета принимаем Р=12 т; внутренний диаметр отверстия в штанге бвнмм: Оопр=70 мм - диаметр оправки прошивного стана.,Длины участков...

Номер патента: 1676693

Опубликовано: 15.09.1991

Авторы: Гуреев, Зельдович, Клестов, Сивак

МПК: B21B 25/02

Метки: стана, стержень, трубопрокатного, упорный

...она как правило постоянна для данного стана, Хвостовая часть стержня может бить выполнена с обратным конусом для взаимодействия с упорной головкой или другим известным способом в зависимости от принятой схемы выдачи гильз после прошивкй,Устройство работает следующим образом,Упорный. стержень устанавливают на выходной стороне прошивного сана, прошивку осуществляют на выходной стороне прошивного стана, прошивку осуществляют на короткой оправке 1, а штанга 2 служит для восприятия продольных усилий. В начальный момент прошивки стержень центрируется центрователями 3-5. Консольная (незафиксированная) частьштанги 11 удерживает оправку в зоне деформации и при выбранных размерах стержняпод действием усилия прокатки оправка со 5 вершает поперечные...

Номер патента: 1673378

Опубликовано: 30.08.1991

Авторы: Воскресенский, Губин, Гуреев, Плотников

МПК: B23Q 7/02

Метки: загрузочный, ротор

...сквозные окна 19, предназначенные для прохода толкатсля 4, и пазы 20, с помоцью которых кассета устанавливается ца направляющие 16.На станине в конце зоны установки держзте;ей г кассетами по направлению врашсния ротора зонь, ограниченной углом а) закреплен кулачок 21 с винтовым пазом 22, 25 а в начале зоны - упор 23. На каждом держателе 11 установлен фиксатор, выполненный и виде корпуса 24 с прорезью 25 и поди руж и пенного элемента 26. На фиксаторе установлен ролик 27, предназначенный для сцж(ия трения при взаимодействии тол кателя 4 с держателями 11.Загрузочный ротор работает следуюшимОбразом.В кассеты 12 загружаются детали 28,которые удерживаются в клешевых захватах 17 зз счет их упругости. Кассеты 12 па ззчи 20...

Номер патента: 1669735

Опубликовано: 15.08.1991

Авторы: Габринович, Гуреев, Каневский, Хачатрян

МПК: B29C 35/02, B29D 31/00

Метки: резиновых, уплотнителей

...ГК 111 СССР ции, в три рдеформациитдции. Такаточной дляколец при эузлах с ооз11 ИЕМ КДК ПРИи повышениПримуплотнитель055-065-58-2следовательвой смеси нСКНи оу льцо выуре и дения его еформаительной эксплуая достачи вания тельных м движе- уатации1669735 Составитель В. БатуроваТехред М,Моргентал Корректор М, Максимишинец Редактор В. Ковтун Заказ 2705 Тираж 378 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул.Гагарина, 101 40 мин при 143 С. Затем кольца гри 100 С сжимали в струбцине до предварительной радиальной деформации сжатия попереч ного сечения колец, равной 14 , что соответствовало деформации кольца...

Номер патента: 1667673

Опубликовано: 07.08.1991

Авторы: Вытовтов, Гуреев, Ломакин

МПК: A01C 7/00

Метки: посева

...поля и отделяют с боков пласт, который нож 3 подрезает снизу, поднимает по своей рабочей поверхности и с помощью отвала 4 укладывает рядом с бороздой. Растительные остатки и корневища сорняков, встречающие в почве, будут скользить по лезвию и перерезаться вследствие того, что режущая кромка ножа скошена под углом а45 к направлению его движения (угла трения сорняков по лезвию). После прохода ножа 3 в почве образуется борозда с вертикальными стенками и с дном в виде горизонтального ряда продольных бороздок треугольного сечения глубиной 7,10 мм. По семяпроводу 5, расположенному за ножом, в бороздки разбросным способом подаются семена, которые в них заклиниваются. Прикатывающий каток 6 перекатывается по борозде и воздействует на...

Номер патента: 1667665

Опубликовано: 07.08.1991

Авторы: Гуреев, Зиновьев, Ломакин, Рогов, Шмат

МПК: A01B 79/02

Метки: борьбы, культур, посевах, пропашных, сорняками

...гербициду посевными секциями сеялки высеваются семена кукурузы в рядки с шириной междурядьев 70 см, а перемещающиеся последовательно гребнеобраэователи изымают почву из полосы шириной, равной 35 см (половина междурядья) и глубиной 7 - 8 см и формируют над высеянными семенами гребень, покрывающий семена почвенным слоем 7 - 8 см, необходимым для нормального прорастания семян кукурузы, Ширина полосы, нетронутой гребнеобразователем, на которой сохраняется экран внесенных гербицидов, составляет 35 см, По центру этой полосы располагается рядок культуры, В, результате образуется эона пахотного слоя с экранным расположением гербицида в почве, а сверху располагается гребень иэ почвы, смешанной с гербицидом,Предлагаемый способ борьбы с...

Номер патента: 1667663

Опубликовано: 07.08.1991

Авторы: Герасимов, Гуреев, Дудкин, Козьев, Ломакин

МПК: A01B 79/02

Метки: возделывания, сахарной, свеклы

...щелевателем конструкции ВНИИЗиЗПЭ.Весной вносят рядковые азотные удоб рения, гербициды, рыхлят почву в зоне щели и высевают семена по следу щелей, Посев предпочтительно выполнять комбинированным агрегатом, составленным нэ основе транспортно-связующего устройст ва конст рукции ВНИИиЗПЭ, Комбинированный агрегат включает оборудование для внесениягербицидов, культиватор для предпосевной обработки почвы и сеялку, Обесп;чивэющую помимо посева внесение в рядки азотныудобрений, При такой комбинации орудий возможно ленточное внесение гербицидоа лишь в защитную зону рядка (в междурядьях сорняки уничтожают механическим путем при уходе за посевами) и менее энергоемкая полосная предпосевная обработка почвы также в зоне рядка. При ленточном...

Номер патента: 1664804

Опубликовано: 23.07.1991

Авторы: Абросимов, Гуреев, Донченко, Кампанеец, Надоненко, Пищаева, Попов, Сюняев, Харитонов, Шабалина

МПК: C04B 26/26, C08L 95/00

Метки: полимербитумного

...смешения, и через него продавливают пластификатор и битум, нагретый до 160 - 200 С, которые подают в нижнюю часть аппарата смешения под решетку через патрубки, расположенные под углом 30 - 60" к решетке со скоростью 13- 20 м /ч, Образующуюся смесь пропускают3через решетку 2 - 3 раза, Время приготовления материала 1 - 1,5 ч, 3 табл,В качестве полимера используют отходы производства пропилена штамповки полиэтилена, дивинилстирольный термопласт.В качестве пластификатора используют традиционные пластификаторы, например Дафус - отход адсообионной очистки,дибутилфталатов, тяжелый газойль катали 1 иче ского крекинга и тяжелая стирольная смола. Состав и свойства последних приведены в табл,1 и 2.ПСостав,мас. Вязкость условная при 50...

Номер патента: 1652322

Опубликовано: 30.05.1991

Авторы: Гуреев, Колеганова, Пучков

МПК: C08J 3/20, C08L 9/00

Метки: диенового, каучука, основе, резиновой, смеси

...в смесителе СРКпри Я 140 С. Состав предлагаемой и известных смесей приведен в табл, 1, Физико-механические показатели вулканизатовприведены в табл. 2. Смеси 3 и 7 (контрольные) иллюстрируют выход за границы массового соотношения КО и ФА в предлагаемом решении. П р и м е р 2. Модификация КО осущвляется аналогично примеру , СодержаФА составляет 0,04 мас.ч. на 1 мас,ч,1852322 4 Таблица 1 онтльной Предлагаемои ной 100.0 1,50 500 ОО,О 1,50 5,00 100,0 150 100,00 1,50 5,00 0,00,О 2,00 Температура модификации 180 С, времямодификации 2,5 ч. Свойства модифицированного продукта: т.плав. 95-105"С, эффективная вязкость при деформации сдвига 4,24к 10 с 13560 П, растворимость в толуоле 290, 5аминное число 1,62, Состав смесей приведен в табл, 1...

Номер патента: 1644761

Опубликовано: 30.04.1991

Авторы: Гуреев, Кобченко, Козьев

МПК: A01C 7/04

Метки: аппарат, высевающий

...бункер 2, вертикальна установлен. ный высевающий диск 3 с кольцевой проточкой 4 по оси ячеек 5, ролик-отражатель 6,В проточке 4 установлен выталкиватель 7семян и сектор 8 с подпружиненным концом9. На секторе 8 в месге крепления. конца 9выполнен накланньй срез 10, который вэаимадействует с упором 11 на поводке 12,Последний расположен в проточке 4 (фиг. 2)пад сектарам 8.Поводок 12 (фиг, 1) винтом 13 крепитсяк корпусу са стороны задней стенки бункера. Продолговатое сквозное отверстие 14пад винт в поводке 12 расположено на окружности, проведенной радиусом из центрадиска,Настройка аппарата на вцсев семян 30другого размера производится следующимобразом,Отпускается винт 13 и паводок 12 смещается па проточке 4 вправо или влево,Упор 11...

Номер патента: 1644760

Опубликовано: 30.04.1991

Авторы: Вытовтов, Гуреев

МПК: A01C 7/00, A01C 7/04

Метки: высева, культур, сельскохозяйственных, сеялка, точного

...эласт 1 лчный клапан 17, соединенный с тягой 14. Клапан 17 имеет рабочую грань., выполненную под острым углом к продольно-вертикальной плоскости. В нижней направляющей втулке 12 расположен паз, образующая которого параллельна рабочей грани клапана 17, В торце штифта-выталкивателя 2, отстоящем от кривошипа, выполнено углубление, в котором закреплен упругий шарообразный элемент 19, Бункер 1 имеет в верхней части загрузочное отверстие с крышкой 8,Сеялка работает следующим образом При движении трактор (не показано) посредством тяги 14, подпружиненной в вертикальном направлении пружиной 15 (фиг,1), протаскивает бунер 1 с крышкг 1 й 8 по поверхности поля, Кривошип 9, приводимый во вращательное движение от двигателя 10, через шатун 7 и...

Номер патента: 1631000

Опубликовано: 28.02.1991

Авторы: Гуреев, Тужилкин

МПК: B23Q 7/02, B65G 29/00

Метки: ротор, транспортный

...оси.Зубчатые шестерни 2 находятся в зацеплении с зубчатыми рейками 22, взаимодействующими посредством осевых ползунов 23 и роликов 24 с копиром 25, установленным на основании ротора, Кулачок 26 взаимодействует с роликом 9. Опорные элементы 4 взаимодействуют с центрирующими втулками 27 рабочих позиций, сопряженных рабочих роторов 28 и 29. Губки 5 удерживают в процессе транспортирования изделия 30,Корпус 3 имеет участок 31 квадратного сечения, обеспечивающий совместное вращение корпуса 3 с шестерней 2 и два выступа 32, упирающиеся во фланеци удерживающие корпус 3 внутри шестерни 2 в процессе сборки. Участок 33 цилиндрического сечения совместно с пазом 34 фланца 20 позволяет выполнять сборку и разборку захватного узла.Транспортный ротор...

Номер патента: 1622033

Опубликовано: 23.01.1991

Авторы: Адобеско, Гуреев, Плотников, Прокопьев, Тужилкин

МПК: B08B 3/02

...элементы.Установка работает следующим образом:Ротор 3 совместно с технологическимироторами или роторами технологическим и комплектации вращается непрерывно и синхронно. При вращении ротора 3 получают вращение барабан 4 и диск 5. При вращении ползуны 36, взаимодействуя через ролик 37 с пазами копира 38, получают вертикальное возвратно-поступательное перемещение, ползуны 21, взаимодействуя через ролики 22 с кулачком 39, получают радиальное возвратно-поступательное перемещение. При приеме детали, например, из ротора шлифования губки 18 посредством шестерни 15, рейки 35, ползуна и ролика 37, взаимодействующего с пазами копира 38, устанавливаюся взаимопараллельно с деталью в патроне ротора шлифования, готового передать деталь,...

Номер патента: 1604867

Опубликовано: 07.11.1990

Авторы: Васильев, Глазунов, Гуреев, Гусев, Забелышенский, Левандовский, Обрывков

МПК: C30B 15/20

Метки: выращивания, кристаллов

...16 камеры 1 роста и передаетсяв оптическую систему телевизионнойкамеры 9. Изображение кристалла нафронте кристаллизации формируетсяобъективом 12 телевизионной камеры 9в плоскости светочувствительного элемента видикона, где происходит преобразование светового излучения вэлектрический сигнал, который передается на телевизионный приемник 13.В зависимости от параметров выбранного объектива 12, черно-белоеили цветное изображение на экране телевизионного приемника 13 может бытьполучено с различной кратностью увеличения. Регулировка масштаба изображения производится перемещением телевизионной камеры 9 вдоль оптической оси и соответствующей фокусиров-кой объектива 12. Регулировка яркости и контрастности изображения производится...

Номер патента: 1594113

Опубликовано: 23.09.1990

Авторы: Гуреев, Медведев

МПК: B66C 1/54

Метки: грузозахватное

...пальца 15 в верхней части участка 17 паза 1", а рукоятки б в верхней части участка 18 паза 13, вводят в полость груза 21. Затем втулку 11 поднимают и поворачивают против часовой стрелки до упора. Захватные элементы 7 при этом расфиксированы, Поворотом штанги 5 за рукоятку 6 по часовой стрелке выдвигают захватные элементы 7, чем достигается захват груза 21. Поворот штанги 5 ограничен длиной прорези 4 корпуса 1. При достижении максимального угла поворота штанги 5 втулка 11 под действием силы тяжести перемешается вниз. При этом рукоятка 6 и палец 15 размещаются соответст 20 25 35 40 45 50 венно в верхних частях участков 19 и 17 пазов3 и 12, чем обеспечивается фиксация захватных элементов 7 в выдвинутом положеции, осле этого...

Номер патента: 1575974

Опубликовано: 07.07.1990

Авторы: Гуреев, Зиновьев, Ломакин, Ремезюк, Рогов, Сосов

МПК: A01B 79/02

Метки: возделывания, кукурузы

...Форма щели, Лунки нвд щелями могут унеличить просачивание воды н 19-22 раза,Прерывистое освобождение от снега борозд между гребнями через одну позволяет регулировать снеготаяние н саатнетстнии с поглотительцай спосабцостью почвы .при сФОрмированном ельеФе падя, Паласа почвы без снега н борозде оттаивает, что создает возможность ускорения просачивания воды в почну через стенки 1 дна борозды и щели пересекающие дно борозды и гребень. Мощный гребень из скега над вторым валом медленно"тает, одновременно щели предохраняются от замерэаи 5 Ва Время Вазврацеия холодав т е сохраняются благоприятные условия просачивания при любом изменении пагодкых условийПроисходит замедленная отдача воды от снега. В течение 2-5 дней почва в зоне щели...

Номер патента: 1573548

Опубликовано: 23.06.1990

Авторы: Гуреев, Кириллов, Попков

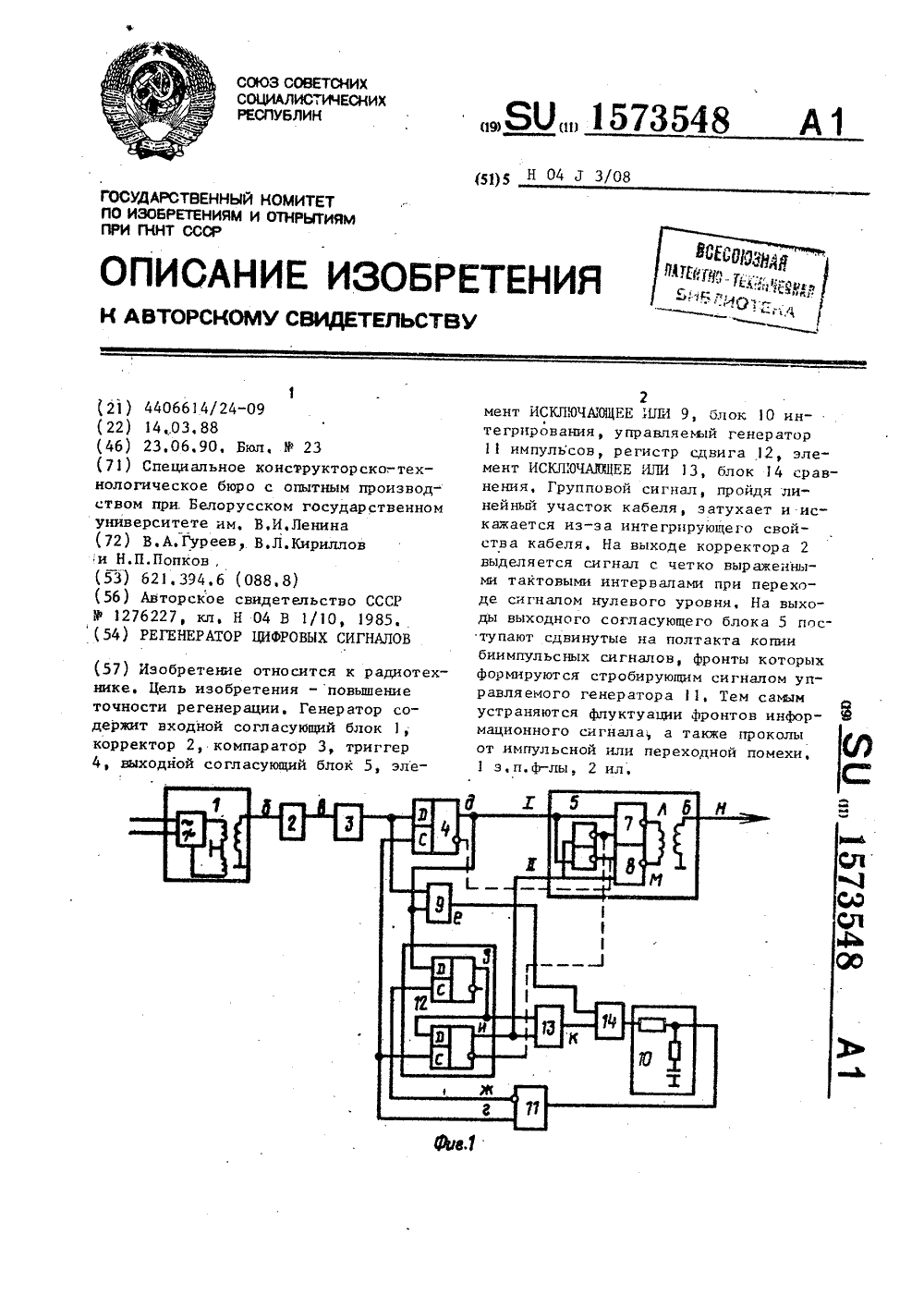

МПК: H04J 3/08

Метки: регенератор, сигналов, цифровых

...сдвинутых на ТТ 4 сигналов (фиг, 2 з, и), причем сигнал с выхода триггера 4 (фиг, 2 д) сдвинут по отношению к сигналу (фиг, 2 и) и на ТТ 2, Последний поступает на второй вход выходного согласующего блока 5. Таким образом, на входы выходного согласующего блока 5 поступают сдвину" тые на полтакта копии биимпульсных сигналов, Фронты которых формируются стробирующм сигналом управляемого генератора 11 импульсов, Тем самым устраняются флуктуации фронтов информационного сигнала, а также "проколы" от импульсной или переходной помехи, В выходном согласующем блоке 5 сигналы поступают на входы элементов ИЛИ-НЕ 7 и 8, которые совместно с трансформатором б выполняют функцию сумматора (Фиг. 2 л, м). На выходе вторичной обмотки трансформатора б...

Номер патента: 1558954

Опубликовано: 23.04.1990

Авторы: Винокуров, Гаврилова, Голодная, Гуреев, Ефанова, Кононов, Маненкова, Мякин, Русских, Садов, Синельников, Случ, Ступак, Сюняев

МПК: C10C 3/02

Метки: битума, дорожного

...4-5 мас.% добавки МИНГпроисходит наиболее комплексное восстановление структурно-механических и эксплуатационных свойств нефтяного вязкого дорожного битума.Из приведенных данных также следует:; что введение добавок МИНГ в концентрациях, выходящих за предлагаемые пределы, не позволяет получить стандартные битумы. Известный способ по сравнению с предлагаемым имеет недостатки. Введение в состаренный нефтяной битум 6 мас.% мазута увеличивает количество дисперсионной среды в нем и восстанавливает соотношение среда:фаза. Таким образом, вследствие разжижения состарениого битума мазутом происходит уменьшение дисперсности структуры: уменьшается температура размягчения и увеличивается .пенетрация прио25 С. При этом из-за отсутствия новых...

Номер патента: 1535882

Опубликовано: 15.01.1990

Авторы: Атанасов, Гундырев, Гуреев, Казакова, Клочкова, Минков, Петьков, Сочевко

МПК: C10G 73/04

Метки: депарафинизации, остаточного, рафината

...явл чени выхода депарафинир ла и скорости фильтрован ней скоростью 120 на вакуумных Филь авлении 300-350 м ая соль нитрованн к нефтеперпособу депаасляных рт.ст, СЛ о вяз- (Я юминие ется ув ванного кого дисти продукт со)ията, представляет со ледующими характерис ами; 1 особ осуществлякт следующим о разоь одержание, Х алюминияаточный рафин рителем, взят ю 1:6 по масс ую смесь алюм ат обраоатываютым в соотношении раствк сыр связанного а,5 вводят в по 20 С ту чен рован ние соль ни 69,8-871,5 350-450ого масляног стве 0,002-0 дистиллята в 07 мас,7 нат до 55-60 С колич ы ь вс месь нагрева 1,4850-1,48аличие функциональных смесь сырья, охлаждают до створителя импературы мин а.емавки"казднцую добавку получдст циротемерлтуры мицус 25 Р С и...

Номер патента: 1517777

Опубликовано: 30.10.1989

Авторы: Гуреев, Кобченко, Козьев, Росляков

МПК: A01B 33/02, A01B 71/00

Метки: культиватор, пропашной, фрезерный

...Г 11 Г 13 пьни коле1" )О( и (,1 ь. ) 350)ь х; 11 К 1(тяп(ььй5Ч 1;,л 3( 1 и( иок; (;(и Ь),)(.1 .131 11)1 Г 1 м(11 ), ,, 1, Л ) )О,) , 31)( 3),1 13 0 Б Р ( 3- ии,с (33,и 3 1(и х рГ(1)3 ОВ, ири атом л;, ). (1; р;);Г ( и; ко.сь 1, вр;)пьзк) пьися на осях О. Кронштейн 4 соверша.ет только постхпзтельнге лвижцие Г)месте с культивзтгром, нвращаясь. 11 атянутый внутри вала 3 трос 8 Опирается на ролики 7 и рзчучерез натяжное устройство 9 и придает ечу жесткость, исключая теч самым дефорчзпик) вала 3 в оризонталь.цой изокость. В средней части вал 3 Опирается посредствоч редуктора 2, ра"чынз залнюк нзвеску трактора Вал 3 через прелхранительную чуфтх 18 и шестерню 15 врдшдет барабан 14, обгдюиьий шестернк 16 Рыбочис органы, установленные по...

Номер патента: 1510094

Опубликовано: 23.09.1989

Авторы: Гуреев, Кириллов, Попков

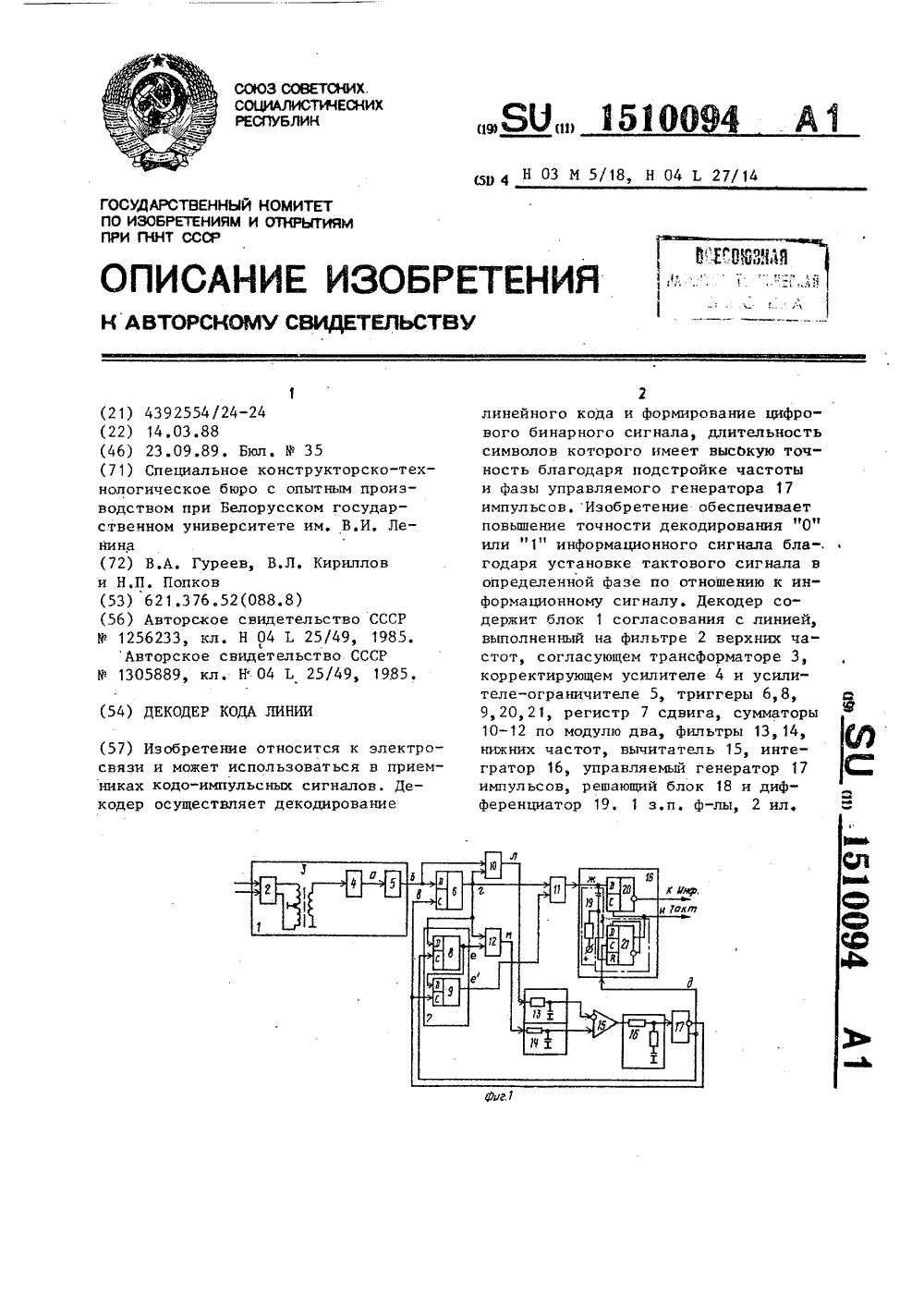

МПК: H03M 5/18, H04L 25/49

Метки: декодер, кода, линии

...сигнала с каждым единичным символом делитель 21 частоты устанавливается в исходное состояние, чем обеспечивается установка тактового сигнала с определенной фазой по отношению к информационному сигналу (фиг,2 ж, з,и), Для согласования частоты управляемого генератора 17 импульсов с тактовой частотой информационного сигнала используется схема автоматической подстройки частоты местного генератора10094 40 45 50 515по рассогласованию фазы. Сумматор10 по модулю два вьщеляет из информационного сигнала импульсы (фиг.2 л),передние фронты которых связаны сфронтами информационного сигнала.Сумматор 12 выделяет сдвинутые копиитаких же импульсов (фиг,2 м), фронтыкоторых связаны только с фронтамисигнала генератора 17 импульсов, Сигналы с...

Номер патента: 1505966

Опубликовано: 07.09.1989

Авторы: Вайншток, Гуреев, Долганова, Левенто, Малеков, Панфиленок, Смирнова

МПК: C10M 169/04

Метки: пластичная, смазка

...температур,Лля приготовления смают изопровилат алюминия,вую кисл. у, бензойную к исМС.Пластичнующим образом.В аппарат плерсионную сревор изопропилапиловом спиртену о кислоты ииз 1 ыток воды азку готовят следую массе загружают дису. Затем вводят раста алюми вух- - грехкратныи ри непрерывном переме3 150596шивании температуру поднимают до 80 фСи выдерживают при этой температуре дополного выпаривания изопропиловогоспирта. Затем температуру повышаютдо 120 С и после выдержки смеси приэтой температуре в течение 1 ч температуру поднимают до 190-200 С. Приэтой температуре вводят остальныекомпоненты смазки, После выдержки30-50 мин смазку охлаждают и гомогенизируют,Состав образцов приведен в табл, 1,результаты их испытаний - в табл.2,Как...

Номер патента: 1502143

Опубликовано: 23.08.1989

Авторы: Анисифоров, Гуреев, Зельдович, Клестов

МПК: B21B 17/00

Метки: калибр, продольной, прокатки, труб

...расчет текущих значений и ведется для половины ручья, т,е, в диапазоне Об ( ц904, Угол Ы, выбирается в зависимости от ширины зазора между ребордами валковсС агсд6+г,(4) и равен 10-15 для валков автоматического и полунепрерывного трубопрокатного агрегата.Построение эпитрохоидальной образующей профиля ручья производится с учетом симметрии калибра, состоящего из двух ручьев в следующем порядке. Из центра О, который лежит в точке пересечения вертикальной и5 1502143 горизонтальной осей калибра, проводят лучи под текущими угламик горизонтальной оси в диапазоне 0ос-90 . На этих лучах откладывают соответствующие значения радиус-век 5 тора(у), определенные по формуле ,1) с учетом формул (2) и (3), Соединяя плавной кривой полученные текущие...

Номер патента: 1493132

Опубликовано: 15.07.1989

Авторы: Гуреев, Ломакин

МПК: A01B 79/02

Метки: возделывания, культур, пропашных

...юверхцоть по)11,1, .и;1; ной 0;1(льных 0111) ОВ. В свя 1 " тсм (0ъ(Ц;3 МЛДЛЫВ,)ЮТ НД ,О),0 Г)С), )С. МВ) (сВСР) Ность ОЦНЬ и 3)(111,)1 1(Почвой, ПОСЕВ Можно 1;)О 3.)".иЬ р;ц 1 С с 1;- О лн ПО рьнснин) с тр 3,111(ц1:техно 1 ) )1(ей. П( Рел посвох по обе с )Р 01;,от ЩЕЛИ ОЧИЦДКГ г РДтптЕЛЬЦЫ), Гков полосы пир)1 ои "5 см. 3 дст)1,ьн(,3(остатки очицакт скр(бком со слоем п)НВ 1,не более 1 см, ) лдл)103 ) Нен )с+)рядий и формцрук)т и) неп Гр )10.1рядья гребеньз смсси повь;1 р;сгительных ,лдов риис)й 15 20 х 1ПОВЕРХЦОСтЬ ОЦЦПЕ(ЦЫ., От РДСТИТС Л),НЬ). 0ТЗТКОВОЛОС ПО С 3.,У ЦЕГ 1 И ВЫС(3)( ГМСНД К) КУРСЫ, ,(ЛСН 1 3)СЬ 1310 Т которук) ци макт ( м(ж ) ря.1Об1493132 Формула изобретения Составитель В. КовылинРедактор И Касарда Тех ред И. Верес...

Номер патента: 1476254

Опубликовано: 30.04.1989

Авторы: Андреева, Артемьев, Березницкий, Гуреев, Коган, Липец, Ратников, Савин, Титова, Фомина

МПК: F23L 15/04

Метки: воздухонагреватель

...пар от котла (пар промперегрева), который поступает в .змеевиковые трубы 1. Через отводящий коллектор 5 охлажденный пар выводится из воздухонагревателя в пароперегреватель котла. Воздушный поток поперечно омывает оребренные участки труб 1, хорошо турбулизуется, интенсивно отводя тепло, переданное паром.Отгиб каждого ребра 2 вдоль оси трубы 1 параллельно направлению омываюшего потока позволяет уменьшить расстояние между трубами 1 в пучке, т. е. уменьшить его габариты и металлоемкость. При этом улучшаются условия теплоотдачи, а следовательно, повышается тепловая эффективность воздухонагревателя.Ориентация кромок отгибов ребер 2 в трубах 1 соседних продольных рядов в разные стороны обеспечивает интенсивную турбулизацию омывающего...

Номер патента: 1470371

Опубликовано: 07.04.1989

Авторы: Быков, Волков, Гуреев, Караев, Копиленко, Обожина, Певзнер, Ткач, Трофимов

МПК: B21B 1/22

Метки: подготовки, полосы, прокатке, сварными, швами

...с ее серединой,При длине нижнего основания трапеции более десяти ширин сварного шва образуется дефект волна по кромкам полосы и увеличивается расход цветных металлов на покрытие.Длина верхнего основания трапеции должна перекрывать зону шва. Перекрытие этой зоны достигается при длине верхнего основания, равной 2,5 - 3 ширинам сварного шва.На чертеже изображена схема расположения участков с мягким металлическим покрытием на прокатываемой полосе,На схемеобозначены прокатываемая полоса 1, сварной шов 2,участок 3 с мягким металлическим покрытием, ширина а и в покрытия на кромках и в середине полосы и ширина с сварного шва.Способ реализуют следующим образом, Концы отдельных полос обрезают в линии непрерывно-травильного агрегата на участке...

Номер патента: 1457828

Опубликовано: 15.02.1989

Авторы: Вытовтов, Гуреев, Сапрыкин

МПК: A01B 39/28

Метки: орудие, почвообрабатывающее

...жестко соециненные с планкой 5 зубья 25 б и шарнирно соединенные с ней подпружиненные зубья 7. Ось шарнирного соединения 8 зуба 7 с планкой 5 перпендикулярна продольной оси шатуна 4 и оси шарнирного соединения 9 с шатуном 4 планки 5. Ось шарнирного соединения 9 соосна продольной оси шатуна 4. Привод кривошипно-шатунного механизма осуществляется через редуктор 10 от ВОИ трактора.Орудие работает следующим образом.При движении почвообрабатывающего орудия рама 1 копирует поверхность поля опорными колесами. Трактор через ВОМ и редуктор передает Враще ние кри 40 вошипно-шатунному механизму 3. Шатуны 4 с рыхлящими рабочими органами 2 совершакт возвратно-поступательное движение. Зубья б,.жестко соединенные с поперечной планкой 5, являются...

Номер патента: 1447931

Опубликовано: 30.12.1988

Авторы: Гуреев, Митрясов, Соков, Юрченко

МПК: C23F 13/00

Метки: коррозионной, опасности, среды

...на основе накопителяна магнитной ленте, управляемогопрограммным блоком 4, и с возможностью работы в режиме записи и чтения.Причем при чтении блок 8 индикациисвязан с блоком 7 памяти через анализатор 6. В блоке 7 памяти информациясодержится раздельно для каждой парыизмерительных зондов 1, и привязана"к реальному времени.Блок 8 индикации предназначен длявысвечивания информации, содержащей"ся в памяти анализатора 6 по сигналуз 14479 с программного блока 4, и выполнен на основе дешифратора и стандартных элементов цифровой индикации.В качестве источника блуждающих5 токов 9 может быть использован любой электронотребитель, если объект электроснабжения с утечками тока в землю,Устройство работает следующим образом. 10При включении питания...

Номер патента: 1443835

Опубликовано: 15.12.1988

Авторы: Глотов, Гуреев, Кобченко, Козьев

МПК: A01C 7/04

Метки: аппарат, высевающий

...проточке 4 установлен выталкиватель 7 семян. У стенки 2 бункера 1 на корпусе 8 закреплен сектор 9 с плавно нарастающей высотой й. Внутренним периметром сектор 9 сопряжен с цилиндрической поверхностью проточки 4 и содержит на поверхности слой из фрикционного материала. Конец 10 сектора 9 подпружинен. В продольно-вертикальной плоскости его пересекает прямая О - О, соединяющая оси вращения диска 3 и ролика-отражателя 6.Высота конца 10 сектора 9 меньше высоты Н проточки 4 и больше разности между высотой Н проточки и глубиной ячеек 5. Минимальная высота Ь сектора 9 равна разности между высотой Н проточки 4 и глубиной а ячеек 5.Высевающий аппарат работает следующим образом. Диск 3 вращается в направлении в 1, а ролик-отражатель - в...

Номер патента: 1428214

Опубликовано: 07.10.1988

Автор: Гуреев

МПК: A01B 69/04

Метки: агрегата, вождения, сельскохозяйственного

...него. Поводок 4 посредством вертикального шарнира 5 связан с маятниковой подвеской 6, установленной на поперечно-горизонтальном шарнире 7 и соединенной пружиной 8 с рамой 9. Шарнир 7 маятниковой подвески, вертикальный шарнир 5 поводка 4 и оси 10 управляемых колес 11 установлены в одной поперечно-вертикальной плоскости.Гидро распределитель 12 гидра влически соединен с гидроцилиндром 13, воздействуюшим на трапецию 4 поворота управляемых колес 11, Корпус 15 гидрораспределителя 12 связан с трапецией 14 поворота колес 11 гычагом 6 обратной связи,Устройство работает следующим образом.Ориентируясь по частоте рядков, агрегат устанавливается в направлении движения, причем шуп 3 находится в борозде, Под действием пружины 8 маятниковой подвески 6...
