Регенератор цифровых сигналов

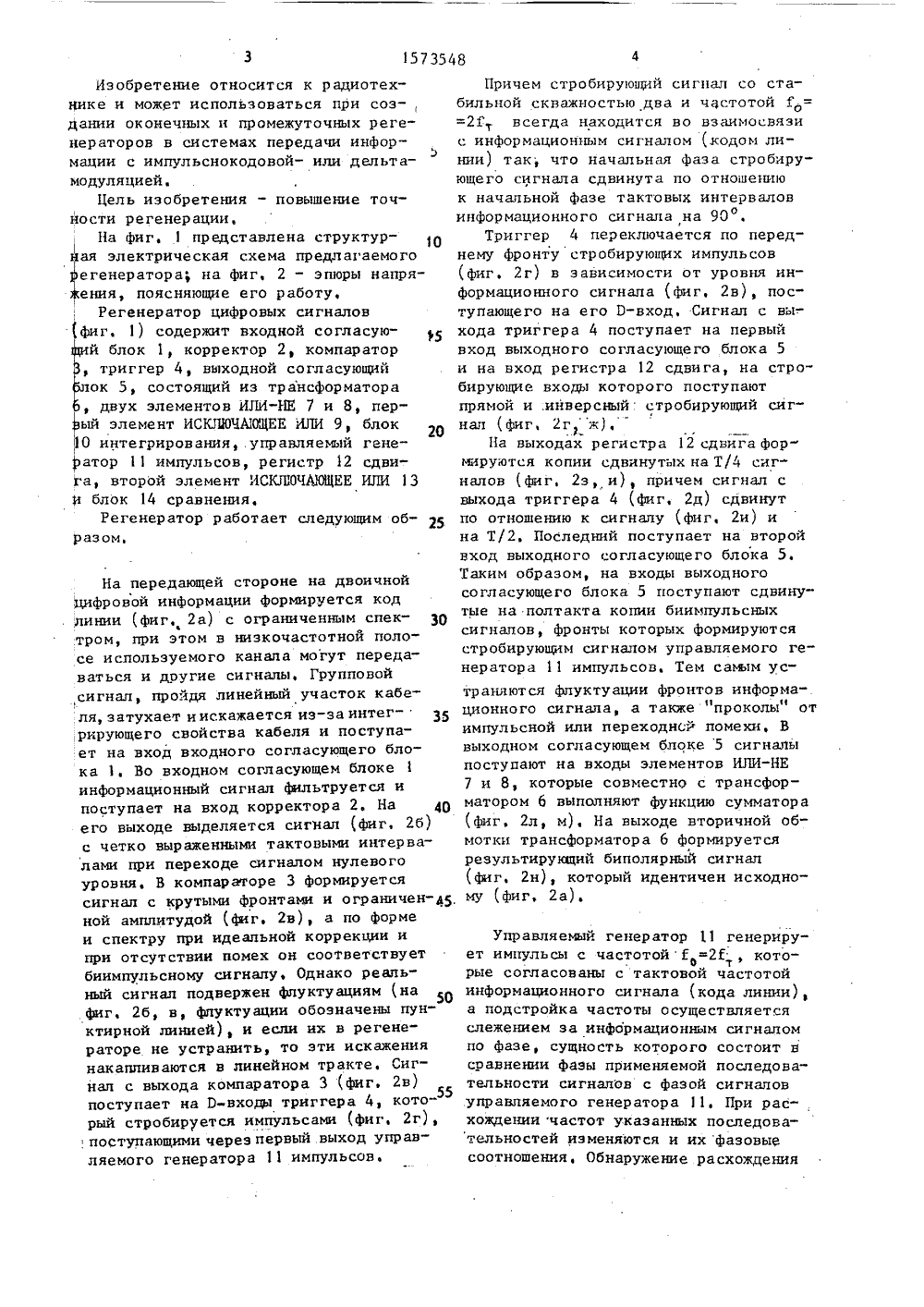

.1 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР(56) Авторское свидетельство СССРВ 1276227, кл, Н 04 В 1/10, 1985 а(54) РЕГЕНЕРАТОР ЦИФРОВЫХ СИГНАЛОВ(57) Изобретение относится к радиотехнике, Цель изобретения " повьппениеточности регенерации, Генератор содержит входной согласующий блок 1,корректор 2, компаратор 3, триггер4, выходной согласующий блок 5, элемент ИСКЛВЧАОЩЕЕ ".13 П 9, блок 10 интегрирования, управляемый генератор11 импульсов, регистр сдвига 12, элемент ИСКЛОЧАВЦЕЕ ИЛИ 13, блок 14 сравнения, Групповой сигнал, пройдя линейный участок кабеля, затухает и искажается из-за интегрирующего свойства кабеля. На выходе корректора 2выделяется сигнал с четко выраженными тактовыми интервалами при переходе сигналом нулевого уровня, На выходы выходного согласующего блока 5 поступают сдвинутые на полтакта копиибиимпульсных сигналов, фронты которыхформируются стробирующим сигналом управляемого генератора 11, Тем самымустраняются флуктуации фронтов информационного сигнала, а также проколыот импульсной или переходной помехи.1 э,п.ф-лы, 2 ил, 1573548Изобретение относится к радиотехнике и может использоваться при соз-дании оконечных и промежуточных регенераторов в системах передачи информации с импульснокодовой- или дельта- модуляцией.Цель изобретения - повышение точности регенерации,На Фиг. 1 представлена структурная электрическая схема предлагаемогое генератор а; на фиг, 2 - эпюры напряения, поясняющие его работу,Регенератор цифровых сигналов (фиг. 1) содержит входной согласую" й блок 1, корректор 2, компаратортриггер 4, выходной согласующий ок 5, состоящий из трансформаторадвух элементов ИЛИ-НЕ 7 и 8, первый элемент ИСКЛЮЧА 101 ЦЕЕ ИЛИ 9, блок 10 интегрирования, . Управляемый генератор 11 импульсов, регистр 12 сдвига, второй элемент ИСКЛ 10 ЧАЮЩЕЕ ИЛИ 13 блок 14 сравнения,Регенератор работает следующим образом. На передающей стороне на двоичнойцифровой информации формируется код. линии (фиг, 2 а) с ограниченным спек Отром, при этом в низкочастотной полосе используемого канала могут передаваться и другие сигналы. Групповойсигнал пройдя линейный участок кабе)ля, затухает и искажается из-за интегрирующего свойства кабеля и поступает на вход входного согласующего блока 1, Во входном согласующем блоке 1информационный сигнал фильтруется ипоступает на вход корректора 2. На 4 рего выходе выделяется сигнал (фиг, 2 б)с четко выраженными тактовыми интервалами при переходе сигналом нулевогоуровня, В компараторе 3 Формируетсясигнал с крутыми Фронтами и ограничен ной амплитудой (фиг. 2 в), а по формеи спектру при идеальной коррекции ипри отсутствии помех он соответствуетбиимпульсному сигналу, Однако реальный сигнал подвержен флуктуациям (нафиг. 2 б, в, флуктуации обозначены пунктирной линией), и если их в регенераторе не устранить, то эти искажениянакапливаются в линейном тракте. Сигнал с выхода компаратора 3 (фиг. 2 в)55поступает на Э-входы триггера 4, который стробируется импульсами (фиг, 2 г),поступающими через первый выход управляемого генератора 11 импульсов,Причем стробирующий сигнал со стабильной скважностью два и частотой =21 т всегда находится во взаимосвязи с информационным сигналом (кодом линии) так, что начальная фаза стробирующего сигнала сдвинута по отношению к начальной Фазе тактовых интервалов информационного сигнала на 90Триггер 4 переключается по переднему фронту стробирующих импульсов (фиг. 2 г) в зависимости от уровня информационного сигнала (фиг, 2 в), поступающего на его Р-вход. Сигнал с выхода триггера 4 поступает на первый вход выходного согласующего блока 5 и на вход регистра 12 сдвига, на стробирующие входы которого поступают прямой и .инверсный стробирующий сигнал (Фиг, 2 г ж).На выходах регистра 12 сдвига форжруются копии сдвинутых на ТТ 4 сигналов (фиг, 2 з, и), причем сигнал с выхода триггера 4 (фиг, 2 д) сдвинут по отношению к сигналу (фиг, 2 и) и на ТТ 2, Последний поступает на второй вход выходного согласующего блока 5. Таким образом, на входы выходного согласующего блока 5 поступают сдвину" тые на полтакта копии биимпульсных сигналов, Фронты которых формируются стробирующм сигналом управляемого генератора 11 импульсов, Тем самым устраняются флуктуации фронтов информационного сигнала, а также "проколы" от импульсной или переходной помехи, В выходном согласующем блоке 5 сигналы поступают на входы элементов ИЛИ-НЕ 7 и 8, которые совместно с трансформатором б выполняют функцию сумматора (Фиг. 2 л, м). На выходе вторичной обмотки трансформатора б формируется результирующий биполярный сигнал (фиг. 2 н), который идентичен исходному (фиг, 2 а). Управляемый генератор 11 генерирует импульсы с частотой Е =2 К котоО тф рые согласованы с тактовой частотой информационного сигнала (кода линии), а подстройка частоты осуществляется слежением за информационным сигналом по фазе, сущность которого состоит н сравнении фазы применяемой последовательности сигналов с фазой сигналов управляемого генератора 11, При расхождении частот указанных последовательностей изменяются и их Фазовые соотношения, Обнаружение расхождения40 5 15735 фаз осуществляется следующим образом. Первый элемент ИСКЕОЧАХЩЕЕ ИЛИ 9 выделяет импульсы (фиг, 2 е) по каждому фронту информационного сигнала, причем передние фронты выделенных имлуль 5 сов связаны с фронтами информационного сигнала (фиг, 2 в), Второй элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 13 выделяет сдвинутые копни таких же импульсов (фиг, 2 к), фронты которых связаны только с фронтами сигнала управляемого генератора 11 импульсов. Сигналы с выходов первого 9 и второго 13 элементов ИСКЛЮЧАЮЩЕЕ ИЛИ (фиг. 2 е, к) поступают на входы блока 14 сравнения. Если поступающие сигналы на линии и сигналы управляемого генератора 1 импульсов совпадают по частоте в соотношении.ГО=21 а фазы сдвинуты на 90 (что соответ ствует синхронному и синфазному режи" му работы), то постоянная составляющая на выходе блока 14 сравнения практически равна нулю, При рассогласовании частот изменяются фазовые соотно шения сигналов (фиг, 2 е, к), изменяется постоянная составляющая сигнала на выходе блока 14 сравнения, Это напряжение через блок 10 интегрирова" ния воздействует на управляемый гене ратор 11 импульсов, изменяя его частоту в требуемую сторону. Блок 10 интегрирования усредняет напряжение на выходе блока 14 сравнения за относительно продолжительное время, так как35 в противном случае любое случайное отклонение фазы может вызвать ложное регулирование управляемого генерато-. ра 11. ФормуЛа изобретенияРегенератор цифровых сигналов, содержащий последовательно соединен 48 6ные входной согласующий блок, вход которого является входом, регенератора, корректор, компаратор и триггер, выход которого подключен к первому вхо" ду выходного согласующего блока, выход которого является выходом регенератора, при этом выход компаратора соединен с первым входом первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, о т л и ч аю щ и й с я тем, что, с целью повышения точности регенерации, введены последовательно соединенные регистр сдвига, второй элемент ИСКЛЮЧА 10 ЩЕЕ ИЛИ, блок сравнения, к второму входу которого подключен выход первого элемента ИСКЛ 10 ЧАПЦЕЕ ИЛИ, блок интегрирования и управляемый генератор импульсов, прямой и инверсный выходы которого соединены соответственно с стробирующим входом триггера, который подключен к первому стробирующему входу регистра сдвига, и с вторым стробирующим входом регистра сдвига, информационный вход и второй выход которого соединены соответственно с выходом триггера,который подключен к второму входу первого элемента ИСКЛ 10 ЧАЮ;ЦЕЕ ИЛИ, и со вторым входом второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, который подключен к второму входу выходного согласующего блока 2. Регенератор по п. ), о т л и - ч а ю щ и й с я тем, что выходной согласующий блок состоит их трансформатора и двух элементов ИЛИ-НЕ, выходы.которых подключены к первичной обмотке трансформатора, вторичная обмотка является выходом выходного согласующего блока, первым и вторым входами которого являются соответствующие входы элементов ИЛИ-НЕ,,едактор Н,Рогули е оизводственно-издательский комбинат "Пате ул. Гагарина, 10 жг ЗаказВНИИПИ А,Москалердюкова 1647 Тираж 531 ПодписноеГосударственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5
