Декодер кода линии

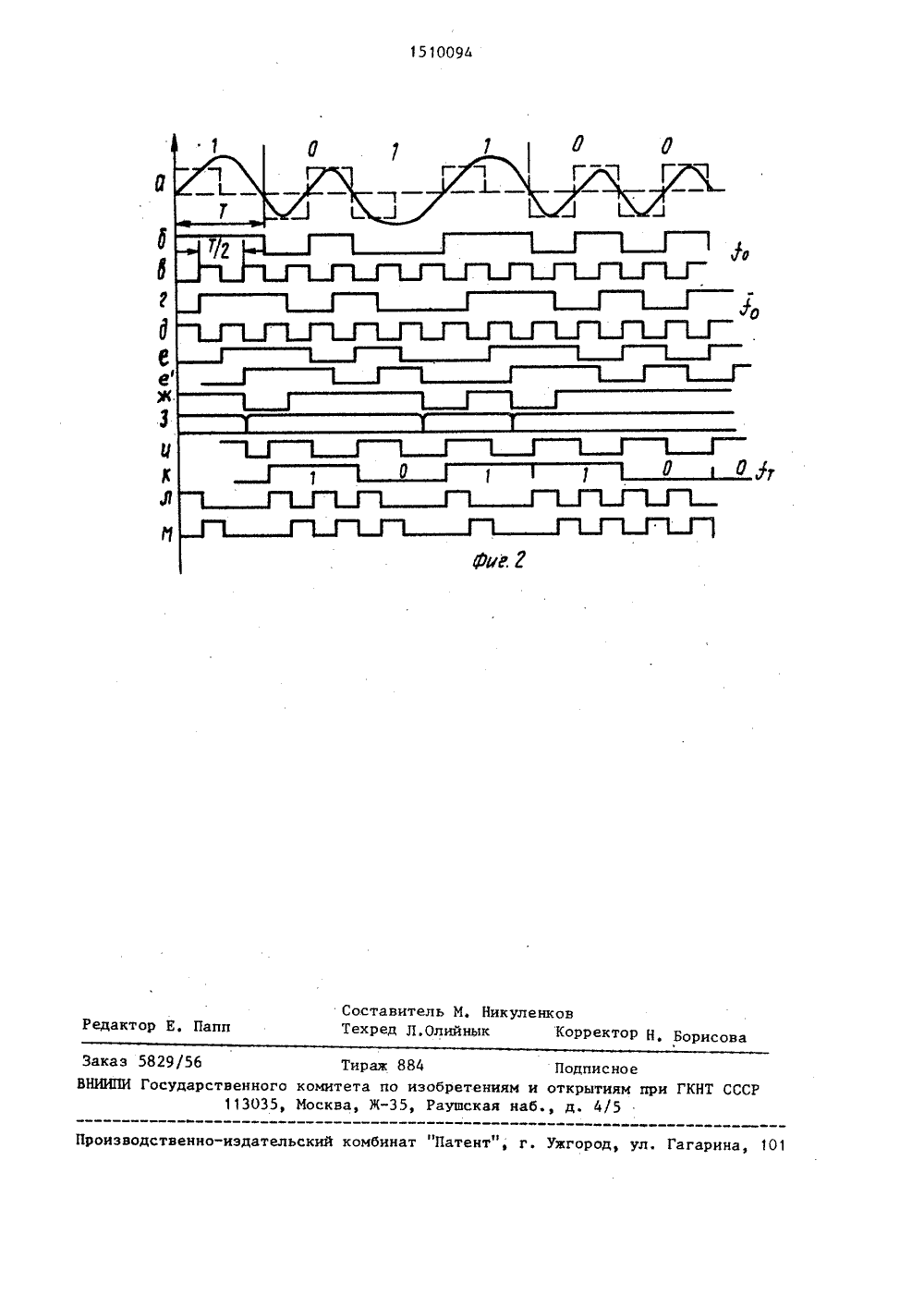

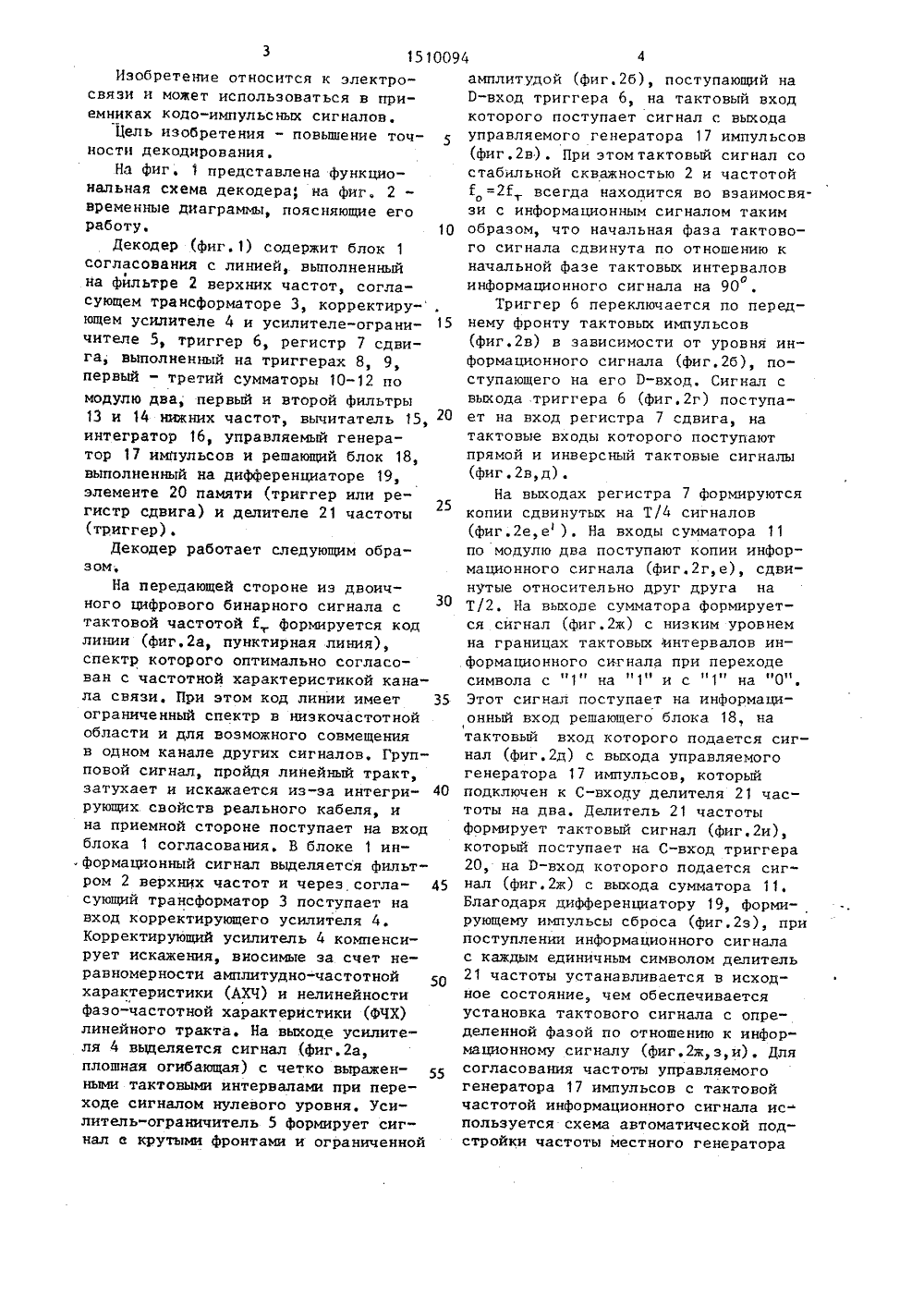

151009 Изобретение относится к электросвязи и может использоваться в при"емниках кодо-импульсных сигналов,Цель изобретения - повышение точности декодирования.На фиг. 1 представлена функциональная схема декодера, на фиг. 2 -временные диаграммы, поясняющие егоработу. 1 ОДекодер (фиг.1) содержит блок 1согласования с линией,. выполненныйЭна фильтре 2 верхних частот, согласующем трансформаторе 3, корректиру- .ющем усилителе 4 и усилителе-ограничителе 5, триггер 6, регистр 7 сдвига, выполненный на триггерах 8, 9,первый - третий сумматоры 10-12 помодулю два, первый и второй фильтры13 и 14 нижних частот, вычитатель 15, 20интегратор 16, управляемый генератор 17 импульсов и решающий блок 18,выполненный на дифференциаторе 19,элементе 20 памяти (триггер или регистр сдвига) и делителе 21 частоты25(триггер).Декодер работает следующим образом.На передающей стороне из двоичного цифрового бинарного сигнала стактовой частотой Г формируется кодлинии (фиг.2 а, пунктирная линия),спектр которого оптимально согласован с частотной характеристикой канала связи, При этом код линии имеет 35ограниченный спектр в низкочастотнойобласти и для возможного совмещенияв одном канале других сигналов. Групповой сигнал, пройдя линейный тракт,затухает и искажается из-за интегрирующих свойств реального кабеля, ина приемной стороне поступает на входблока 1 согласования. В блоке 1 ин формационный сигнал выделяется фильтром 2 верхних частот и через согласующий трансформатор 3 поступает навход корректирующего усилителя 4.Корректирующий усилитель 4 компенсирует искажения, вносимые за счет неравномерности амплитудно"частотнойхарактеристики (АХЧ) и нелинейностифаэо-частотной характеристики (ФЧХ)линейного тракта. На выходе усилителя 4 выделяется сигнал (фиг,2 а,плошная огибающая) с четко выраженными тактовыми интервалами при переходе сигналом нулевого уровня. Усилитель-ограничитель 5 формирует сигнал а крутыми фронтами и ограниченной 4 4амплитудой (фиг, 2 б), поступающий на Р-вход триггера 6, на тактовый вход которого поступает сигнал с выхода управляемого генератора 17 импульсов (фиг.2 в), При этом тактовый сигнал со стабильной скважностью 2 и частотой Г, =21 всегда находится во взаимосвязи с информационным сигналом таким образом, что начальная фаза тактового сигнала сдвинута по отношению к начальной фазе тактовых интерваловО информационного сигнала на 90Триггер 6 переключается по переднему фронту тактовых импульсов (фиг.2 в) в зависимости от уровня информационного сигнала (фиг.2 б), поступающего на его Э-вход. Сигнал с выхода триггера 6 (фиг.2 г) поступает на вход регистра 7 сдвига, на тактовые входы которого поступают прямой и инверсный тактовые сигналы (фиг.2 в,д).На выходах регистра 7 формируются копии сдвинутых на Т/4 сигналов (фиг2 е,е ), На входы сумматора 11 по модулю два поступают копии информационного сигнала (фиг.2 г,е), сдвинутые относительно друг друга на Т/2, На выходе сумматора формируется сигнал (фиг,2 ж) с низким уровнем на границах тактовых интервалов информационного сигнала при переходе символа с "1" на " 1" и с " 1" на "0". Этот сигнал поступает на информационный вход решающего блока 18, на 1тактовый вход которого подается сигнал (фиг,2 д) с выхода управляемого генератора 17 импульсов, который подключен к С-входу делителя 21 частоты на два. Делитель 21 частоты формирует тактовый сигнал (фиг.2 и), который поступает на С-вход триггера 20, на Э-вход которого подается сигнал (фиг.2 ж) с выхода сумматора 11. Благодаря дифференциатору 19, формирующему импульсы сброса (фиг.2 з), при поступлении информационного сигнала с каждым единичным символом делитель 21 частоты устанавливается в исходное состояние, чем обеспечивается установка тактового сигнала с определенной фазой по отношению к информационному сигналу (фиг,2 ж, з,и), Для согласования частоты управляемого генератора 17 импульсов с тактовой частотой информационного сигнала используется схема автоматической подстройки частоты местного генератора10094 40 45 50 515по рассогласованию фазы. Сумматор10 по модулю два вьщеляет из информационного сигнала импульсы (фиг.2 л),передние фронты которых связаны сфронтами информационного сигнала.Сумматор 12 выделяет сдвинутые копиитаких же импульсов (фиг,2 м), фронтыкоторых связаны только с фронтамисигнала генератора 17 импульсов, Сигналы с выхода сумматоров 10 и 12 помодулю два, прошедшие через фильтры13 и 14, сравниваются в вычитателе15 и через интегратор 16 сигнал рассогласования поступает на вход управляемого генератора 17 импульсов. Если поступающие сигналы из линии исигналы генератора 17 совпадают поочастоте, а их фазы сдвинуты на 90(что соответствует синхронному исинфазному режиму работы), то постоянная составляющая на выходе вычитателя 15 практически равна нулю,При изменении одной из сравниваемых частот или при изменении фазового соотношения изменяется постоян 1ная составляющая сигнала на выходевычитателя 15, которая воздействуетна выравнивание частоты генератора17 импульсов. Для устойчивой подстройки частоты на выходе вычитателя15 включено инерционное пропорционально-интегрирующее звено (интегратор 16), исключающее случайные1броски управляющего сигнала.Таким образом, благодаря постоянной скважности сигнала генератора17 импульсов, а также автоматическойподстройке частоты и фазы тактовогосигнала, которым стробируется решающий блок 18, формируется цифровойбинарный сигнал (фиг.2 к) с высокойточностью по длительности для каждойкодовой позиции,Наибольшую эффективность декодербудет иметь в транзитных устройствахлинейного тракта цифровой связи припередаче сигнала в каналах с импульсными и переходными помехами и присовмещении в низкочастотной областиканала других сигналов,Формула и з о б р е т е н и я1. Декодер кода линии, содержащийблок согласования с линией, входы 5 1 О 15 20 25 30 35 которого являются входами декодера,выход блока согласования с линиейсоединен с первым входом первого сумматора и информационным входом триггера, выход которого соединен с вторым входом первого сумматора, и решающий блок, первый выход которогоявляется информационным выходом декодера, о т л и ч а ю щ и й с я тем,что, с целью повышения точности декодирования, в декодер введены ре"гистр, второй, третий сумматоры,.фильтры, вычитатель, интегратор игенератор импульсов, инверсный выходкоторого соединен с тактовым входомтриггера и первым тактовым входом ре.гистра, первый и второй выходы регистра соединены с первыми входамисоответственно второго и третьегосумматоров, вторые входы которыхобъединены с информационным входомрегистра и подключены к выходу триггера, выходы первого и третьего сумматоров соединены соответственно через первый и второй фильтры с первыми вторым входами вычитателя, выходкоторого соединен через интеграторс входом генератора импульсов, прямой выход которого соединен с вторымтактовым входом регистра и тактовымвходом решающего блока, выход второрого сумматора соединен с информационным входом решающего блока, второй выход которого является тактовымвыходомдекодера. 2, Декодер по п, 1, о т л и ч аю щ и й с я тем, что решающий блок содержит дифференциатор, элемент памяти и делитель частоты, выход дифференциатора соединен с установочным входом делителя частоты, информационный вход элемента памяти объединен с входом дифференциатора и является информационным входом решающего блока, выход элемента памяти является первым выходом решающего блока, тактовый вход делителя частоты является тактовым входом решающего блока, выход делителя частоты соединен с тактовым входом элемента памяти и является вторым выходом решающего блока.1510094 Редактор Е. Па ор Н, Борисов роизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 10 е )К каз 5829НИИПИ Госу оставитель М. Никуленковехред Л.Олийнык Кор Тираж 884 Подписноетвенного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., д. 4/5
