Городецкий

Номер патента: 1392183

Опубликовано: 30.04.1988

Авторы: Городецкий, Кулацкий, Форович

МПК: E02B 3/02

Метки: биологическая, застройка, рек, русел

...паводка по руслу, массив древесно- кустарниковой растительности 2 может быть посажен в плане и по ломаной линии, имеющей ступенчатую форму, причем кажцая последующая в сторону русла расположена со смещением относительно предыдущей по течению потока (фиг.4). Внутренняя часть массива древесно-кустарниковой растительности 2 выполнена с полыми ячейками 11 и имеет в плане решетчатую форму (фиг,5,6), причем ячейки выполнены в плане с размерами, уменьшающимися в сторону русла (фиг.7). А полые ячейки 11 служат в качестве накопителей наносов 12.С целью повышения эффективности гашения энергии потока, особенно в придонном его слое, массив может быть посажен клиновидными рядами 13, расположенными в шахматном порядке с образованием накопительных...

Номер патента: 1391893

Опубликовано: 30.04.1988

Авторы: Быков, Городецкий, Дизик, Михайлов

МПК: B28B 1/42

Метки: теплоизоляционный, шнур

...Формула изобретения Составитель Н. КРедактор Н. Слободяник Техред И. ВересЗаказ 1793/20 Тираж 528ВНИИПИ Государственного комитета СССР по де113035, Москва, Ж - 35, РаушскаяПроизводственно. полиграфическое предприятие, г ошелеваКорректор с. ЧерниПодписноеам изобретений и открытийнаб., д. 4/5Ужгород, ул. Проектная, 4 Изобретение относится к конструкциям теплоизоляционных материалов, в частноститеплоизоляционнным шнурам, и может ыть использовано для тепловой изоляции 6 строительстве и других отраслях промышленностии.Целью изобретения является снижение Неравномерности диаметра и теплопроводНости шнура.На фиг. 1 показан теплоизоляционный фнур; на фиг. 2 - сечение А - А на фиг. 1,Теплоизоляционный шнур состоит из волокнистого слоя 1,...

Номер патента: 1390187

Опубликовано: 23.04.1988

Авторы: Гнип, Городецкий, Зайцев, Поликша, Тетерина

МПК: C01D 3/08

Метки: калия, хлористого

...г, Ужгород, ул. Проектная, 4 Изобретение относится к производству хлористого калия из сильвинитовых руд методом Флотации и позволяет получить крупнозернистый непылящий продукт, применяемый в качестве минерального удобрения.Целью изобретения является упрощения процесса за счет исключения стадии классификации окончательного 10 концентрата, получаемого в резуль. тате Флотации.П р и м е р 1. 100 кг сильвинитовой руды с содержанием 32 кг хлорида калия подвергают дроблению до раямера частиц 15 мм в молотковой дро-, билке, затем суспендируют и измельчают в стержневых мельницах с последующей классификацией иа дуговых ситах по классу 0,8 мм. Суспензию с 20 крупностью частиц менее 0,8 мм обесшламливают содержанием 25-303 твердой фазы подают...

Номер патента: 1386496

Опубликовано: 07.04.1988

Авторы: Городецкий, Князькова, Мещеряков, Песков, Халецкий, Штейн, Щельцын, Ярмашев

МПК: B60K 41/22

Метки: блокировки, передач, переключения, самоходной

...в обоих гидролиниях 3 и 4 устанавливается одинаковое давление, поддерживаемое предохранительным клапаном 7 насоса 6 подпитки (1,33 - 1,47 МПа), При этом давлении гидро- распределитель 19 соединяет сливную гидро- линию 5 с полостью гидроцилиндра 17, Давление в гидроцилиндре 17 падает, пружина6 удерживает валик 15 блокировки в положении, когда фиксатор 18 не препятствует перемещению штока 13. Возможно переключение передач.При работающем двигателе и отклонении рукоятки насоса 2 от нулевого положения, когда появляется разница давлений в 5 10 15 20 25 30 35 40 напорной и всасывающей гидролиниях, включается в работу предохранительный клапан 9 всасывающей гидролинии, который отрегулирован на давление 1,04 - 1,15 МПа, т. е. ниже, чем...

Номер патента: 1384571

Опубликовано: 30.03.1988

Авторы: Бебих, Вакуленко, Вандыш, Горенков, Городецкий, Иванова, Серегин, Сковородин, Степаненко

МПК: C07C 119/14, C10L 1/22

Метки: антиокислительной, качестве, метилбензилиденоктадециламин, присадки, противоизносной, топливам, углеводородным

...0,35 моль ацетофенона,0,3 моль октадециламина и 150 мл толуола и 0,1 г ЕпС 1;. Реакцию ведутпри 110 С в течение 3 ч, По окончаниивыделения воды в насадку Дина-Старка(5,4 мл) толуол отгоняют, остаток25охлаждают и промывают ацетоном, после чего перекристаллиэовывают изспирта. Выход составляет 41%. Получают. продукт с т:пл, 21 С.Вычислено, %; С 84,09; Н 12,13;И 3,75.С НИ,Найдено, %: С 84,00; Н 12,17;И 3,36.В ИК-спектрах поглощения имеетсяхарактерная для С=В - связи полоса,1620 см .Эффективность соединения (У),улучшающего противоизносные свойстваи термоокислительную стабильностьтоплив, была подтверждена испытания 40ми, соответственно на лабораторнойустановке ПСТи методом ТСРТ,Оценочным критерием противоизносныхсвойств было взято...

Номер патента: 1382658

Опубликовано: 23.03.1988

Авторы: Быков, Городецкий, Дизик, Михайлов

МПК: B29C 67/20

Метки: вспенивающихся, форма

...среды и рукояткой 12. Для облегчения выгрузки изделий боковые стенки а и О корпуса 1 расположены с наклоном к днищу 4, вследствие чего поперечное сечение формуюшей полости 13 имеет форму трапеции, обращенной большим основанием книзу.Тангенс угла с трапеции равен отношению допуска 8 длины Е (ширины) изделия к высоте формы, равной толщине изделияФорма работает следующим образом.При закрытом замке 9 днище 4 и открытом средстве 3 через люк последнего в полость 13 пневмотранспортом нагнетаются предвспененные гранулы полистирола (не показано). Избыточный воздух уходит в атмосферу через патрубки 6 и 11. После заполнения полости 13 отсоединяется пневмотранспорт, закрывается средство 3, через патрубок 6 подается пар, а через патрубок 11 полость...

Номер патента: 1381231

Опубликовано: 15.03.1988

Автор: Городецкий

МПК: E02B 3/00

Метки: полузапруда

...6 выполнены прорези 8. Стенки 2 блоков 1со стороны верхнего бьефа выполненыменьшей длины, чем стенки 3, расположенные со стороны нижнего бьефа.35Кроме того, стенки 2 блоков 1 состороны верхнего бьефа выполненыменьшей высоты, чем стенки 3, расположенные со стороны нижнего бьефа, 4Блоки 1 соединены связями 9.Полузапруда работает следующимобразом.Межцу сходящимися стенками 2 и 3смежных блоков 1 и донными плитами 545образованы сквозные каналы 4, которые перехватывают донные слои потока.Движение осуществляется в виде циркуляционных течений, обладающих мощностью и способностью транспортировать частицы твердого стока. Припрохождении через полузапруду потоканебольшой глубины, соизмеряемой свысотой блоков 1 и несколько выше их,поток движется...

Номер патента: 1372500

Опубликовано: 07.02.1988

Авторы: Астановицкий, Бычков, Винокуров, Городецкий, Минаев, Панов

МПК: H02K 9/20

Метки: испарительным, охлаждением, электрическая

...попадает в радиальные каналы и по ним - в аксиальные сквозные каналы 5, проходит по этим канапам и в виде пара или . парожидкостной смеси выходит через выходные отверстия этих каналов, которые расположены на торцах железа статора. Отвод хладагента осуществляО ется из машины через выходные штуцеры в теплообменник, а затем хладагент насосом подается в распределитель.Заполнение аксиальных каналов волокнистым или капиллярно-пористым материалом дает возможность обеспечить45 максимальные значения коэффициентов теплообмена в условиях фазового перехода (кипения) при минимальном расходе хладагента, причем расход хлад- агента может изменяться под действием внешнего давления или быть постоянным под действием статического давления столба жидкости....

Номер патента: 1370180

Опубликовано: 30.01.1988

Авторы: Городецкий, Перун

МПК: E02B 3/00

Метки: берегозащитного, основание, сооружения

...т.е. в этом случае придонные слои потока проходят у основания, 40 на концевом участке его, не вдоль торцовой стороны, а перпендикулярно ей, что предотвращает образование продольных течений по периметру основания и размыв в головной части со оружения дна русла. Такое выполнение обеспечивает более лучшие условия работы всего сооружения, так как при этом в нижнем бьефе его обеспечивается более мягкое сопряжение придонных 50 струй потока, При этом возмущение придонных слоев потока таким клиновидным основанием резко уменьшается от сооружения в сторону русла.Клинообразная головная часть 3 основания 1 может быть выполнена в плане ломаного очертания (фиг.2), При таком выполнении обеспечивается наиболее оптимальный режим протекания огибающих...

Номер патента: 1366525

Опубликовано: 15.01.1988

Авторы: Бородай, Городецкий, Процишин, Румянцева

МПК: C10M 173/00

Метки: жидкости, концентрат, металлов, механической, смазочно-охлаждающей

...синтетических жирных спиртов (СЖС) фракции С -С Смесь перемешивают до получения однородной прозрачной массыи добавляют эмульсол ЭТ.Полученный концентрат разбавляютводой в концентрации 1-107. Соста-,вы концентратов приведены в табл. 1.Для сравнительных испытаний былприготовлен состав известной СОЖ.испытаний разбавляли водой и использовали 57-ные эмульсии.В процессе испытаний обрабатывали детали диаметром 80 мм, длиной260 мм из стали 38 ХМ 10 А на станках16 к 20 с режимами обработки: глубинаформула изобретения Концентрат смазочно-охлаждающей жидкости для механической обработки металлов, содержащий эмульсол на основе нефтепродуктов, воду гексаметилентетрамин и неионогенное поверхностно-активное вещество, о тл и ч а ю щ и й с я тем, что, с...

Номер патента: 1365246

Опубликовано: 07.01.1988

Авторы: Астановицкий, Бычков, Винокуров, Городецкий, Метелкин, Минаев, Панов

МПК: H02K 1/32, H02K 9/19

Метки: ротор, электрической

...иполый вал с отверстиями, расположенными по обе стороны от сердечника,отличающийся тем, что,с целью интенсификации охлаждения,каналы сердечника расположены с наклоном и вход в них расположен в полости кольцевого распределителя, авыход - под обмоткой.,2. Ротор по п,1, о т л и ч а ю -щ и й с я тем, что каналы выполненыперекрещивающимися и вход и выход со-седних каналов расположены с чередованием на каждом торце сердечника.3. Ротор по п,1, о т л и ч а ю -щ и й с я тем, что вход и выход каж.дого канала расположены на одном торце сердечника и каждый канал имеетЧ-образную форму. Изобретение относится к областиэлектротехники и может быть использовано в электрических машинах, применяемых в промышленности, авиационном,железнодорожном, морском и...

Номер патента: 1363072

Опубликовано: 30.12.1987

Авторы: Городецкий, Карпова

МПК: G01N 33/48, G01N 33/62

Метки: гликозилированных, кетоаминовую, крови, связь, содержащих, соединений

...соляной кислоты, инкубируют на кипящей водяной бане в течение бмин,охлаждают пробы и измеряют интенсивность окраски на спектрофотометре 20при 432-433 нм,П р и м е р. К 0,1 мл цельной крови добавляют 0,9 мл дистиллированной воды и 0,5 мл 0,2 М трихлоруксусной кислоты, Смесь нагревают 1 ч 2515 мин на кипящей водяной бане, После охлаждения к пробам добавляют0,5 мл 40 Х-ной трихлоруксусной кис:лоты для осаждения белков, Пробы,центрифугируют 1 Оминпрн 7000 об/мин . 30К 0,5 мл надосадка добавляют 0,5 млконцентрированной соляной кислотыи 0,5 мл 0,02 И тиобарбитуровой кислоты, Смесь инкубируют б минна кипящей водяной бане, После инкубации из- З 5меряют величину абсорбции известногокомплекса (А ц) при 432,5 нм.Так как в цельной крови...

Номер патента: 1361073

Опубликовано: 23.12.1987

Авторы: Апухтин, Визинков, Городецкий, Семенов, Сноведский

МПК: B65G 23/44

Метки: конвейера, ленты, натяжения

...грузу 7 жестко закреплендополнительный груз 9, который также 5 10 15 20 25 30 35 40 45 50 55 имеет возможность скользить по направляющим 8, Таким образом, рабочеенатяжение ленты 3 создается совместным действием сил тяжести основногогруза 7 и дополнительного груза 9.За счет такой компоновки можно уменьшить массу основного груза 7 на величину массы соленоида 10. Возможностьскольжения соленоида 10 в исходномположении обеспечивается тем, чтопри этом корпус 11 своей крышкой 17опирается на буртик якоря 13, а упоры 18 гибкими связями 20 оттягиваются с помощью упорного кольца 21,закрепленного на штоке 14, к оси соленоида 10 так, что исключается ихзацепление с пазами 16, и корпус 11соленоида 10 может свободно перемещаться вдоль вертикальных...

Номер патента: 1359623

Опубликовано: 15.12.1987

Авторы: Городецкий, Смолин

МПК: F27D 21/04

Метки: агрегата, металлургического, толщины, футеровки

...на разном расстоянии от рабочей поверхности. Каждая из" групп проводников размещается в поло вине площади футеровки по горизонтали, а каждый из проводников выведен через электроизолятор за кожух конвертера. В наиболее удаленном от гор 96232ловины месте на кожухе конвертера устанавливается панель с размещенными на ней резисторами 15 - 24 и диодами 25 и 26, общая точка которых проводником соединена с регистратором 27 и источником 28 питания установленными в помещении оператора.Устройство работает следующим образом.При износе футеровки 2 и уменьшении ее толщины наступает момент времени , (фиг.2), когда расплав 3 касается первого из проводников одной 15 из групп проводников, например проводника 5 группы проводников 5 - 9.Образуется...

Номер патента: 1359622

Опубликовано: 15.12.1987

Авторы: Городецкий, Смолин

МПК: F27D 21/04

Метки: агрегата, металлургического, толщины, футеровки

...на кожухе конвертераустанавливается панель с размещенными на ней резисторами 15 - 24 и диодами 25 и 26 общая точка которыхпроводником соединена с измерительной схемой 27 и источником 28 питания, размещенных в помещении оператора.Устройство работает следующим образом.При износе футеровки 2 и уменьшении ее толщины до места заложенияпервого иэ проводников одной из групппроводников, например, проводника 5группы проводников 5 - 9, в моментвремени(фиг.2) этот проводник касается расплава 3. От источника 28питания ток протекает через проводник 1, расплав 3, проводник 5, резистор 15,. диоды 25 и 29, измеритель 30тока, в качестве которого используется, например, миллиамперметр постоянного тока,Через измеритель 30 тока начинает протекать...

Номер патента: 1357257

Опубликовано: 07.12.1987

Авторы: Городецкий, Иванов, Михеев, Рабинков, Халецкий

МПК: B60K 7/00

Метки: гидромотор-колесо

...который жестко устанавливается на раме машины или к балке вспомогательного моста. Торцовая поверхность оси выполнена в виде эксцентрично смещенной относительно оси симметрии выступающей поверхности с упором На выходном валу гидромотор-колеса устанавливается зубчатый элемент 13 с равномерно расположенными по окружности радиальными шлицевыми зубьями.Гидромотор-колесо работает следующим образом.При движении машины в тяжелых по проходимости условиях и включении гидрооб.емного привода вал гидромотора 1 приводит во вращение механическую передачу. При вращении выходного элемента 4 механической передачи относительно корпуса механической передачи выступающая эксцентрично смещения торцовая поверхность с упором оси 9, прижатая пружиной 12 к...

Номер патента: 1355481

Опубликовано: 30.11.1987

Авторы: Березкин, Городецкий, Гудков, Суслов

МПК: B25J 13/00

Метки: дистанционным, манипулятором

...6 сигналы равны нулю, а в блок 7 приводов поступают сигналы с блока 4 интеграторов, записанные там на последний момент времени, т.е. суставы исполнительного органа 8 находятся в неподвижном положении с координатами, соответствующими сигналам с блока 4.В скоростном режиме сигналы; с задающего органа 1 (в этом режиме величины сигналов Ц"; находятся за предела. ми зоны нечувствительности + 1 о) пода ются через первый блок 3 сумматоров наблок 4 интеграторов, а с его выхода пропорциональные скоростному перемещению суставов исполнительного органа 8 подаются вблок 7.Более подробно работа устройства поясняется функциональной схемой управленияодним суставом исполнительного органа 8(фиг. 2),Оператор 9, воздействует (отклоняет,например, вправо) на...

Номер патента: 1354073

Опубликовано: 23.11.1987

Авторы: Городецкий, Клемин, Кропоткин, Пчелкин, Харитонов

МПК: G01N 21/55

Метки: водной, дистанционного, нефтепродуктов, обнаружения, пленок, поверхности

...анализатор амплитуды. В оптической области спектра коэффициент отражения излучения от пленки нефтепродуктов примерно в два раза35 больше, чем от чистой воды, поэтому и электрический сигнал от пленки нефтепродуктов по амплитуде вдвое больше, чем от чистой воды, В аналоговой памяти анализатора записана величина А, равная амплитуде сигнала, полученного при отражении от чистой воды. Если амплитуда анализируемого сигнала А =А, что соответствует отсутствию пленки, дальнейший анализ сигнала А45 не производится, а регистратор 7 устанавливается в состояние, сигнализирующее, что зондируется поверхность чистой воды, Если амплитуда сигнала А ъ аА, где а - коэффициент, определяющий порог чувствительности анализатора амплитуды, подбирается...

Номер патента: 1350561

Опубликовано: 07.11.1987

Авторы: Городецкий, Стаценко

МПК: G01N 19/04

Метки: адгезионной, образца, подложкой, покрытия, прочности

...определяют адгезионную прочность покрытия с подложкой,Ф о р м у л а изобретения Составитель В.СвиридовРедактор Л.Гратилло Техред Л.Сердюкова Корректор И. Муска Заказ 5278/43 Тираж 776 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к испытательной технике, а именно к способамизготовления образцов для определения адгезионной прочности покрытий сподложками. 5Целью изобретения является повышение точности определения адгезионной прочности покрытия с подложкойпутем обеспечения нормального отрыва при испытании за счет исключенияконтакта подложки со штифтом,На чертеже...

Номер патента: 1350050

Опубликовано: 07.11.1987

Авторы: Беленков, Городецкий, Иванов, Лепешкин, Мещеряков, Песков, Халецкий, Штейн, Щельцын

МПК: B60K 17/10

Метки: самоходная

...за счет поддержаниязаданного соотношения скоростей вращенияи моментов. В самоходных машинах с объемными гидроприводами ведущих колес этосоответствие достигается за счет поддержа 5 10 15 20 25 30 35 40 45 ния в напорных гидролиниях заданного соотношения давлений. При движении машины прямым ходом со скоростью, определяемой подачей регулируемого насоса б, распределитель 23 находится в исходной позиции А, гидролинии 7 и 18 являются напорными, гидролинии 8 и 19 - сливными, гидро- клапан 27 соединяет торцовую камеру 28 с гидролинией 7, а торцовая камера 31 соединяется через распределитель 23 с гидро- линией 18.Если при этом колеса ведущего 2 и управляемого 4 мостов находятся в ведущем режиме и между ними существует кинематическое...

Номер патента: 1349880

Опубликовано: 07.11.1987

Авторы: Васильевых, Городецкий, Жуйков, Лыскова

МПК: B23B 25/00

Метки: виброгаситель, металлорежущему, станку

...полость, в которой установлена об. о кя 21 электромагнита, подключенная через выпрямительный мост 22 к понижаюцгему трансформатору 23. В э.ектросхему включены также общий выключат,ь 24, кцоцо-Ный Выключатель 25 с гцзмыкяк)гцим контактом ц кнопочцый выклкхчятель 2) с замыкающим контактом, устгц влсн 1 ый ця фланце 20.На другом конце рычага 1 установлена тарельчатая пластина 27, сопряженная с цим осредством паза тина ласто)кин хвост, цапразл 5 пошая поверхно.ть которого ориентирования перпендикулярно цяцравляюшей цродольцОГО суцпорта 1). Дгя реГулировяция зазора в сопряжении напрявл)поних цредумотрены клин 28 и винт 29.В отве ецном положении рычаг 1 фиксируется цилиндрической пружиной 30.Устройство работает следующим образом.В...

Номер патента: 1348692

Опубликовано: 30.10.1987

Авторы: Городецкий, Евграфов, Кузьменко, Рыков, Чебыкин

МПК: G01M 7/00

Метки: динамических, испытаний, стенд

...врагцения маятника и перпендикулярной продольной его оси, при условии, цто платформа 1и маятник 2 вращаются против часовойстрелки. Если же платформа 1 и маятник 2вращаются по часовой стрелке, то ударники 8 помещаются в половине полостей 7волновода, которые выполнены слева от продольной ски маятника при взгляде со стороны оси вращения маятника, а началаэтих полсктей расположены на линии, прохолящей через ось 3 вращения маятника 2и перпенликулярной продольной его оси. Стенд работает следующим образом.Предварительно маятник 2 устанавливают посредством фиксатораО на платформе 1 так, что изделие 6 располагается на оси вращения платформы 1. Ударники 8 и 9 находятся в полостях 7 волновода 4. Платформу 1 разгоняют ло заданной угловой скорости,...

Номер патента: 1347014

Опубликовано: 23.10.1987

Авторы: Городецкий, Карпова

МПК: G01N 33/48, G01N 33/52

Метки: гликозилированных, кетоаминовую, крови, связь, содержащих, соединений

...0,7; 1,4; 2,8; 5,6 8,4;11,2; 14,0; 16,9; 20,4 моль/л ФГ впробе соответственно, что соответствует 5, 10, 20, 40, 60, 80, 100, 120,145 мкг в пробе, К пробам, содержащимпо 1,0 мл приготовленных растворов,добавляют по 0,5 мл 1,0 н,щавелевойкислоты и нагревают в течение 4 ч накипящей водяной бане. Затем отбираютпо 1,0 мл, добавляют 0,5 мл тиобарби 15 туровой кислоты и инкубируют 30 минпри 40Измерение оптической плотностипровоцят при 443 нм. Результаты измерений приведены в табл,1,З 5 по стандартному графику "Фруктозоглицин" находим концентрацию соединений,содержащих кетоаминовую смесь в про"бе, выраженную в виде концентрациифруктозоглицина (С),40 Содержание гликозилированного гемоглобина в пробе определяют по фор- муле, - -" 1 ООЕ,С...

Номер патента: 1341457

Опубликовано: 30.09.1987

Авторы: Витчук, Городецкий, Грыс, Заика, Михайлов, Португал

МПК: F23D 11/04

Метки: форсунка

...изобр 3035, Москва, Ж,оцписное Производственно-полиграфическое предприятие, г, Уж ул. Проектная Изобретение относится к устройствам для распыпивания жидкого топлива и может быть использовано в топочных установкахЦель изобретения - улучшение качества распыпивания и технологичность изготовления форсунки,На фиг. 1 изображена форсунка, 10 продольный разрез; на фиг. 2 - сечение А-А на фиг,1. Форсунка содержит корпус 1 с топливным каналом 2 и соединенную с пос В ледним посредством боковых тангенциальных каналов 3 камеру 4 закручивания с выходным соплом 5, В месте соединения тангенциальных каналов 3 с камерой 4 закручивания выполнен пережим, линейный размер Ь которого в осевой продольной плоскости равен 0,2 - 0,4 линейного размера Ь...

Номер патента: 1340832

Опубликовано: 30.09.1987

Авторы: Городецкий, Никитина, Трофимов, Хлюпин

МПК: B08B 1/00, B08B 9/023

Метки: криволинейной, поверхности

...17 и 18 с числом зубьев соответственно Е и Е, установленные с возможностью зацепления с коническими шестернями 19 и 20 (Е, и Е ) и обкатки по ним. В полых осях 21 и 22 конических шестерен 19 и 20 установлены с возможностью их вращения кривошипы 12.(6) 55 Используя формулы (4) и (6), получимЕи =(и - и+ и - " (7)2 Екр кр Е2Из Формулы (7) видно, что частотавращения иг вала 10 нижней щетки 3вокруг собственной оси симметрии 16зависит от частоты вращения и шестерни 20 и частоты вращения кривошипов и, Задавшись постоянными значениями Е Е 2, 22 и 2, ожно, изменяя значения и и ик с помощью средствкррегулирования скоростей вращения 28 и 30, в широких пределах изменять значение и и, следовательно, отноИ 2шениеиргзПусть например - = - = 2, СредУ 2...

Номер патента: 1339869

Опубликовано: 23.09.1987

Авторы: Городецкий, Лысенко, Максимов, Патрик

МПК: H02P 7/80

Метки: асинхронно-вентильный, каскад

...единице, т.е, повторяет сигнал задания У как по величине, так и по знаку, что обус 9 2лавливает идентичность изменения углов управления при росте сигнала задания БТаким образом, в управляемых вентильных группах 3 и 4 всегда имеются одновременно открытые вентили,что обеспечивает протекание тока ротора при включении устройства и работе его в режимах прерывистых токов.При дальнейшем увеличении сигналаБ ток ротора растет и достигает непрерывного значения. При этом увеличивается и выходной сигнал преобразователя 7 тока. Когда уровень его выходного сигнала достигает величины,соответствующей непрерывному току ротора асинхронной машины 1, срабатывает релейный элемент. 8, настроенныйна этот уровень. На выходе релейногоэлемента 8 формируется...

Номер патента: 1337769

Опубликовано: 15.09.1987

Авторы: Голенев, Городецкий, Гутенев, Поройков

МПК: G01N 33/30

Метки: высокотемпературных, масла, образованию, отложений, склонности

...фиг. 3 приведена диаграмма изменения яркости отраженного света. Кривая 1 соответствует яркости отраженного по длине оценочной трубки до испытания, кривая 11 - после испытания. Уменьшение яркости отраженного света в каждой точке поверхности оценочной трубки (дЬ) происходит эа счет частичного поглощения света в слое образовавшихся отложений, Площадь между кривыми) характеризует количество отложений на данном участке поверхности оценочной трубки, Кроме этого, по диаграмме определяют температуру начала образования отложений (гно )Способ реализуют следующим обраэом.Образцы металлов полируют пастой АСМдо зеркального блеска и устанавливают в соответствующих температурных зонах оценочной трубки, Далее оценочную трубку помещают в измерительный...

Номер патента: 1337140

Опубликовано: 15.09.1987

Авторы: Городецкий, Кармазин, Солоденко, Федосеев

МПК: B03C 1/30

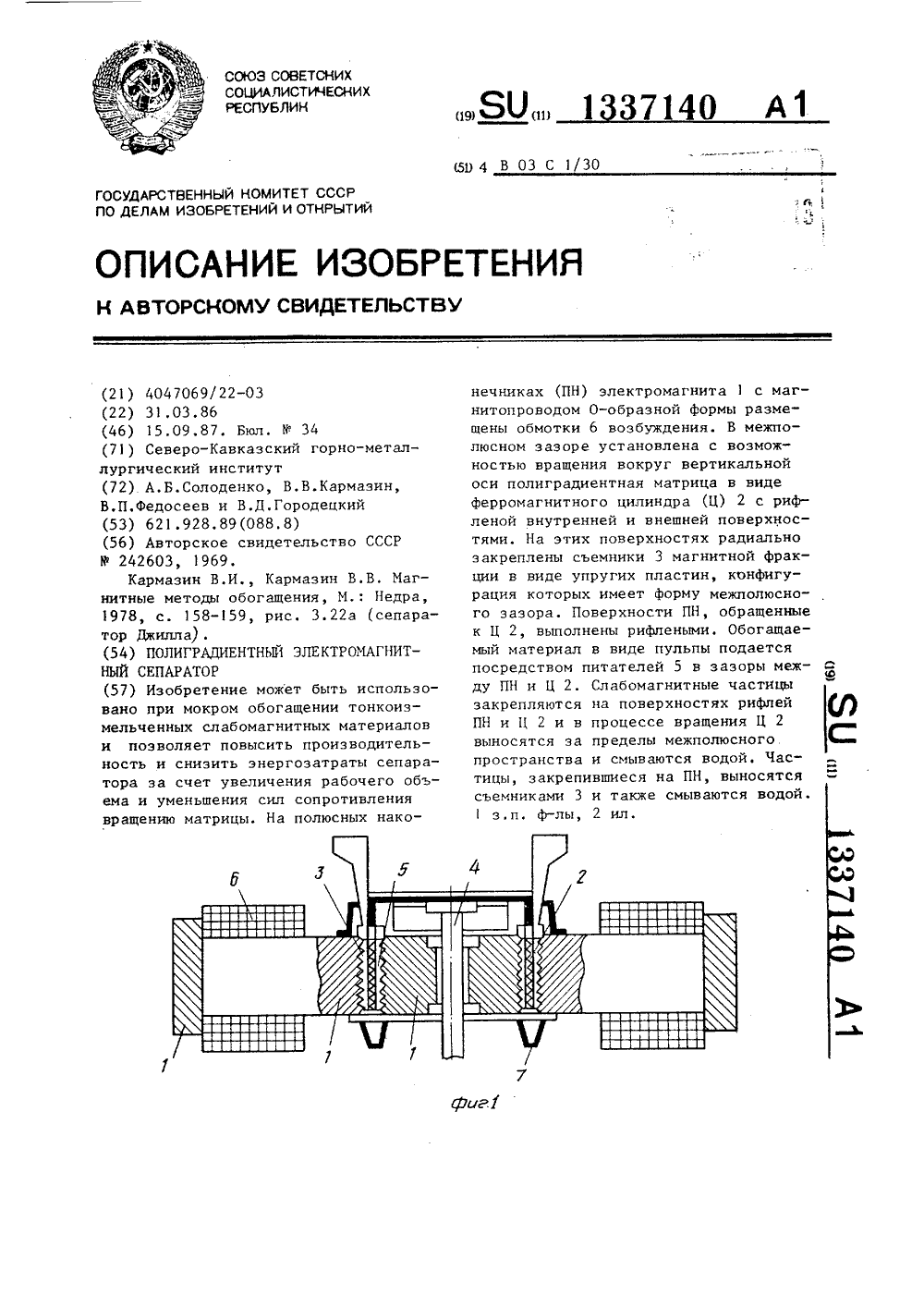

Метки: полиградиентный, сепаратор, электромагнитный

...привод 4 ферромагнитного цилиндра, питатель 5, обмотки 6 возбуждения, размещенные наполюсных наконечниках электромагнита1, и приемники 7 продуктов разделения. 25Сеператор работает следующим образом,Электрический ток в обмотках бвозбуждения электромагнита 1 создаетмагнитный поток, проходящий через ЗОэлементы магнитопровода и воздушныезазоры между полюсными наконечникамии ферромагнитным цилиндром 2. Таккак поверхности полюсных наконечников и цилиндра 2 имеют нарифления,магнитное поле в зазоре сильно иска-.жается, становится неоднородным. Вобласти вершин рифлей происходитусиление напряженности магнитногополя, что обеспечивает возникновение 4 Опо всему объему межполюсного пространства большого количества локальных градиентов...

Номер патента: 1333544

Опубликовано: 30.08.1987

Авторы: Вулих, Городецкий

МПК: B24B 5/18

Метки: бесцентрового, шлифования

...и упорным буртиком 7. В обойме5 закреплен магнит 8, На резьбовомконце оправки 1 навинчена гайка 9,в кольцевой канавке которой закреп, лен магнит 10, Магниты 8 и 10 обращены друг к другу полюсами одноименной полярности. Оправку 1 устанавливают в центрах 11 станка (непоказан),Для обеспечения неподвижности оправки 1 передний центр 11 выполнен, ЗОнапример, рифленым.Механизм вращения содержит корпус12 с упорной гайкой 13, в полостикоторого установлена подвижная разрезная втулка 14, внутренняя поверх- з 5ность которой обрезинена. В отверстии корпуса 12 неподвижно установлен подшипник 15, Корпус 12 закреплен на планшайбе 16 станка.Устройство работает следующим образом.Поворотом гайки 9 устанавливаютусилие отталкивания магнитов 8 и...

Номер патента: 1330242

Опубликовано: 15.08.1987

Автор: Городецкий

МПК: E02B 3/12

Метки: берегозащитная, шпора

...1, установленных с интервалом между собой в береговой части русла. Расположены блоки 1 поперек потока 2 скошенными верхними гранями 3 и 4 и выполнены в виде призмы с открытыми торцами 5, Сквозные проемы 6 блоков 1 шпоры выполнены расширяющимися в ее продольном направлении в сторону берега 7. Кроме того, объем сквозного проема 6 каждого последующего в сторону берега 7 блока 1 больше объема сквозного проема 6 предыдущего блока 1,Берегозашитная шпора работает следующим образом,Придонные слои потока 2, имеющие наибольшее количество влекомых наносов, между блоками 1 попадают в зону замедленного течения и вследствие образования поперечного градиента напора от огибающих шпору струй направляются в сторону берега 7. Поперечный поток сквозных...
