Полиградиентный электромагнитный сепаратор

Номер патента: 1337140

Авторы: Городецкий, Кармазин, Солоденко, Федосеев

ZIP архив

Текст

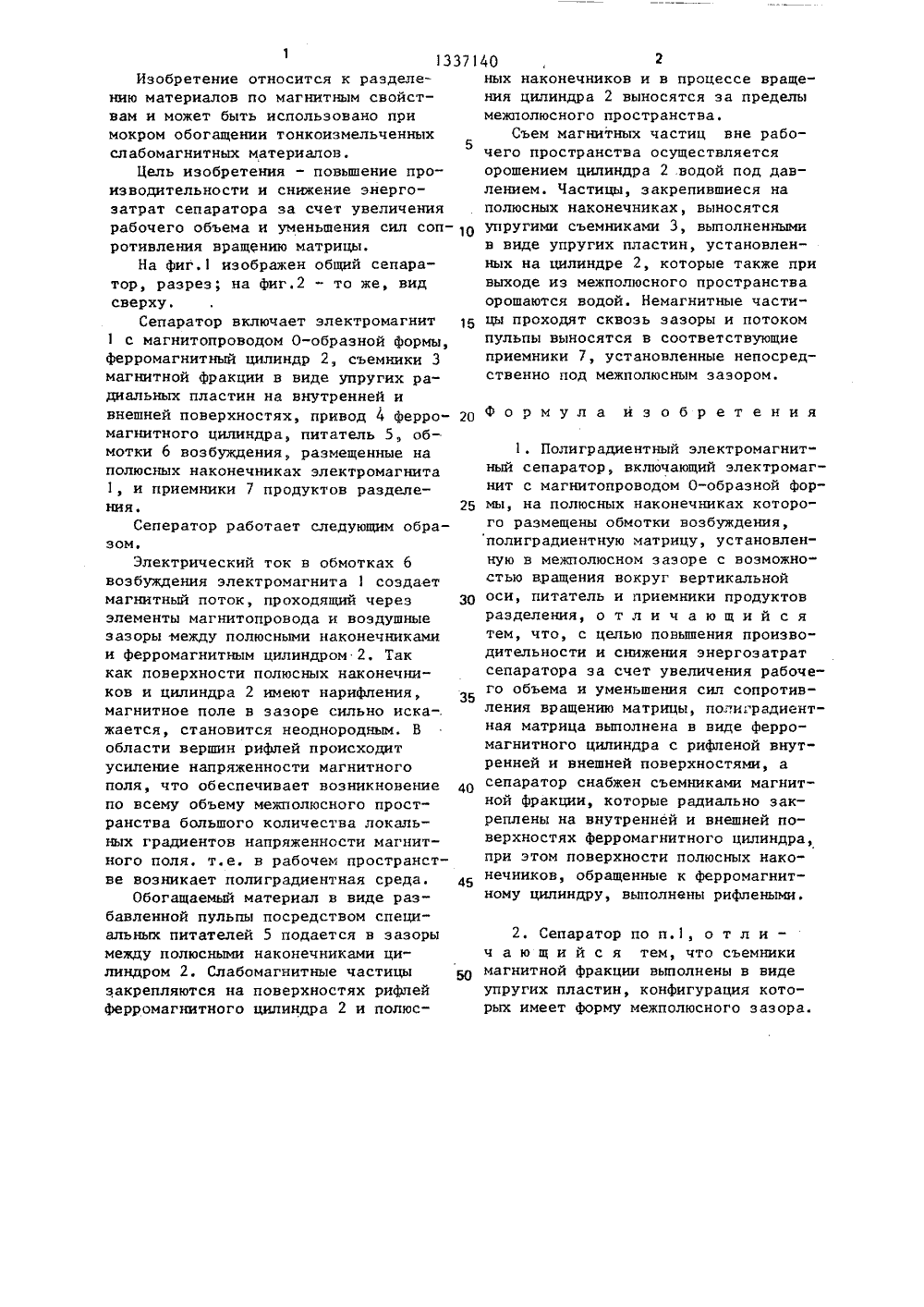

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКРЕСПУБЛИК 714 03 С ОПИСАНИЕ ИЗОБРЕТЕНИЯ А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ Р к аты сепара бочего объ тивленияных накоз.п. л ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ(56) Авторское свидетельство СССР У 242603, 1969.Кармазин В.И., Кармазин В.В. Магнитные методы обогащения, М,: Недра, 1978, с. 158-59, рис. 3.22 а (сепара тор Джилла) .(57) Изобретение может быть использо вано при мокром обогащении тонкоизмельченных слабомагнитных материалов и позволяет повысить производительность и снизить энергозатртора за счет увеличения раема и уменьшения сил сопровращению матрицы. На полюс нечниках (ПН) электромагнита 1 с магнитопроводом О-образной формы размещены обмотки 6 возбуждения. В межполюсном зазоре установлена с возможностью вращения вокруг вертикальнойоси полиградиентная матрица в видеферромагнитного цилиндра (Ц) 2 с рифленой внутренней и внешней поверхностями. На этих поверхностях радиальнозакреплены съемники 3 магнитной фракции в виде упругих пластин, конфигурация которых имеет форму межполюсного зазора. Поверхности ПН, обращенныек Ц 2, выполнены рифлеными. Обогащаемый материал в виде пульпы подаетсяпосредством питателей 5 в зазоры между ПН и Ц 2. Слабомагнитные частицызакрепляются на поверхностях рифлейПН и Ц 2 и в процессе вращения Ц 2выносятся эа пределы межполюсногопространства и смываются водой. Частицы, закрепившиеся на ПН, выносятсясъемниками 3 и также смываются водой.13371Изобретение относится к разделению материалов по магнитным свойствам и может быть использовано примокром обогащении тонкоизмельченных5слабомагнитных материалов.Цель изобретения - повышение производительности и снижение энергозатрат сепаратора за счет увеличениярабочего объема и уменьшения сил сопротивления вращЕнию матрицы.На фиг1 изображен общий сепаратор, разрез; на фиг2 - то же, видсверху.Сепаратор включает электромагнит 51 с магнитопроводом О-образной формы,ферромагнитный цилиндр 2, съемники 3магнитной фракции в виде упругих радиальных пластин на внутренней ивнешней поверхностях, привод 4 ферромагнитного цилиндра, питатель 5, обмотки 6 возбуждения, размещенные наполюсных наконечниках электромагнита1, и приемники 7 продуктов разделения. 25Сеператор работает следующим образом,Электрический ток в обмотках бвозбуждения электромагнита 1 создаетмагнитный поток, проходящий через ЗОэлементы магнитопровода и воздушныезазоры между полюсными наконечникамии ферромагнитным цилиндром 2. Таккак поверхности полюсных наконечников и цилиндра 2 имеют нарифления,магнитное поле в зазоре сильно иска-.жается, становится неоднородным. Вобласти вершин рифлей происходитусиление напряженности магнитногополя, что обеспечивает возникновение 4 Опо всему объему межполюсного пространства большого количества локальных градиентов напряженности магнитного поля. те. в рабочем пространстве возникает полиградиентная среда. 45Обогащаемый материал в виде разбавленной пульпы посредством специальных питателей 5 подается в зазорымежду полюсными наконечниками цилиндром 2. Слабомагнитные частицы 5 Озакрепляются на поверхностях рифлейферромагнитного цилиндра 2 и полюс 40 2ных наконечников и в процессе вращения цилиндра 2 выносятся за пределы межполюсного пространства.Съем магнитных частиц вне рабочего пространства осуществляется орошением цилиндра 2 водой под давлением. Частицы, закрепившиеся на полюсных наконечниках, выносятся упругими съемниками 3, выполненными в виде упругих пластин, установленных на цилиндре 2, которые также при выходе из межполюсного пространства орошаются водой. Немагнитные части" цы проходят сквозь зазоры и потоком пульпы выносятся в соответствующие приемники 7, установленные непосредственно под межполюсным зазором.Формула из обретения1. Полиградиентный электромагнитный сепаратор, включающий электромагнит с магнитопроводом О-образной формы, на полюсных наконечниках которого размещены обмотки возбуждения, полиградиентную матрицу, установленную в межполюсном зазоре с возможностью вращения вокруг вертикальной оси, питатель и приемники продуктов разделения, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности и снижения энергозатрат сепаратора за счет увеличения рабочего объема и уменьшения сил сопротивления вращению матрицы, полиградиентная матрица выполнена в виде ферромагнитного цилиндра с рифленой внутренней и внешней поверхностями, а сепаратор снабжен съемниками магнитной фракции, которые радиально закреплены на внутренней и внешней поверхностях ферромагнитного цилиндра, при этом поверхности полюсных наконечников, обращенные к ферромагнитному цилиндру, выполнены рифлеными.2. Сепаратор по п.1, о т л и - ч а ю щ и й с я тем, что съемники магнитной фракции выполнены в виде упругих пластин, конфигурация которых имеет форму межполюсного зазора.ного комитета ССС ений и открытий5, Раушская наб.,

Смотреть

Заявка

4047069, 31.03.1986

СЕВЕРО-КАВКАЗСКИЙ ГОРНО-МЕТАЛЛУРГИЧЕСКИЙ ИНСТИТУТ

СОЛОДЕНКО АЛЕКСАНДР БОРИСОВИЧ, КАРМАЗИН ВИКТОР ВИТАЛЬЕВИЧ, ФЕДОСЕЕВ ВЛАДИМИР ПЕТРОВИЧ, ГОРОДЕЦКИЙ ВЛАДИМИР ДМИТРИЕВИЧ

МПК / Метки

МПК: B03C 1/30

Метки: полиградиентный, сепаратор, электромагнитный

Опубликовано: 15.09.1987
