Чубатенко

Номер патента: 1807421

Опубликовано: 07.04.1993

Автор: Чубатенко

МПК: G01R 13/00

Метки: амплитуды, импульса, прямоугольной, формы, электрического

...линейку фотоприемников верти- блока. Выходы соответствующих элемен- кально (параллельно линии отклонения лутов И каждой группы(например, элементов 50 ча), и на цифровом табло индикатора 6.И 11.117.1) объединены между собой и со- считывают числовое значение амплитуды единены с соответствующим информацион- исследуемого импульса в единицах напряным выходом 20 блока (например, сжения, При этом в цепях фотоприемников выходом 20,2) старшей позиции. Один вход блока 2, которые накрываются указанными элемента И 19 соединен с выходом послед световыми линиями, возникают оптические него в группе элемента И 10 Л., другой его сигналы(потокифотонов), изкоторыхвэтом вход - с выходом элемента ЗАПРЕТ 18.2, а блоке формируются выходные сигналы в, выход -...

Номер патента: 1800372

Опубликовано: 07.03.1993

Автор: Чубатенко

МПК: G01R 13/02

Метки: вершины, осциллографа, переходной, спада, универсального, характеристики

...входы 16.1 (информационный) и 16.2 (управляющий), выходы 17.1 (первый) и 17.2 (второй), элемент ЗАПРЕТ 23 и элемент И 24, первый вход которого соединен с прямым входом элемента ЗАПРЕТ 23 и входом 16,1, второй вход - с входом 16.2, а выход с выходом 17.2 и инверсным входом элемента ЗАПРЕТ 23, выход которого соединен с выходом 17,1 ячейки. Тест-маска своими выходами соединена с входами схемы следующим образом; выходы фотоприемников 6 и 7 - с входами 11 и 12 (см. фиг. 1 и 2), фотоприемников 2,12.К - с входами 9.1 . 9,К, фотоприемников 4.14.К - с входами 10.110.К, Входы фотоприемников тест- маски являются входами устройства, а выходы 20, 21, 22 - выходами устройства, сигнализирующими "Брак", "Годен" и "Измерение" соответственно. Выходы 20,...

Номер патента: 1800371

Опубликовано: 07.03.1993

Автор: Чубатенко

МПК: G01R 13/02

Метки: неравномерности, осциллографа, переходной, универсального, характеристики

...а выход - с прямым входом элемента ЗАПРЕТ 25 и первым входом элемента И 26, второй вход которого соединен с входом 15, а выход - с выходом 27 схемы, Выход элемента ЗАПРЕТ 25 соединен с выходом 23 схемы, в его инверсный вход - с выходом элемента ИЛИ 22 и выходом 29 схемы.Коммутирующая ячейка 17 в конкретном варианте ее исполнения (фиг, 3) включает входы 18,1 (информационный) и 18.2 (управляющий), выходы 19.1 (первый) и 19.2 (второй), элемент ЗАПРЕТ 30 и элемент И 31, первый вход которого соединен с прямым входом элемента ЗАПРЕТ 30 и входом 18,1, второй вход - с входом 18.2, а выход - с выходом 19.2 и инверсным входом элемента ЗАПРЕТ 30, выход которого соединен с выходом 19,1 ячейки.Выходы фотоприемников 1, 3, 5, 7 и 8тест-маски являются...

Номер патента: 1786372

Опубликовано: 07.01.1993

Автор: Чубатенко

МПК: G01B 21/02

Метки: линии, параметров, светящейся

...параметров светящейся линии (фиг.1) включает испытываемый осциллограф 1, а также устройство для измерения параметров светящейся линии в составе последовательно соединенных датчика 2 изображения, схемы 3 преобразования сигнала датчика, нуль-сдвигателя 4 пространственного оптического сигнала, блока 5 масштабирования, кодирующео преобразоя,эгеля 6 и цифрового индикатора 7, причем датчик изображения оптически контактирует с экраном Датчик 2 (фиг.2) выполнен в виде линейки 8 квантующих фотоприемников 9.1.9.й,например круглых волоконных световодов с полированными фотоприемниками торцами диаметром 0,1 мм каждый, расположенных вплотную друг к другу (например, узел считывающих фотоприемников по авт.св. СССР Я 1424038, кл. 6 06 К 9/62,...

Номер патента: 1770914

Опубликовано: 23.10.1992

Автор: Чубатенко

МПК: G01R 13/00

Метки: осциллографа, параметров, развертки

...соотвегственн" д 5Все блоки устройства соотве 1 ственносоединены между собой с помощью, 1 апример, волоконца-Оцтлвских каб 8 лей.Устройства рабагает следуОщим абраЗам. 40УстднавливдОт тест-маску 4 на экранеосциллографд 2 Бплатнуа ее фоточувствительной Г 1 оиерхностьО к поверхности экрана) гак, чтобы ее 7 атоприемцики накрывалисветящуюсв лин 1 О рдзверти Осфиллагра,.7Фд-а вход У осциллографа 2 аг генератора1 подаОт сигдл и устанавливают нд экранечеткое изображение.одного перлода этогосигнала, При этом рдсчетна 8 зцдчсни 8 частаты 1 сигнала равно; где - расстояние между фотоприемниками 10 и 11 1 Длл конкретного асразца тест-маски);ф - номинальное значение коэффициента рдзверткл осциллографа. Сдвигаот изображение на экране влево вправо) до...

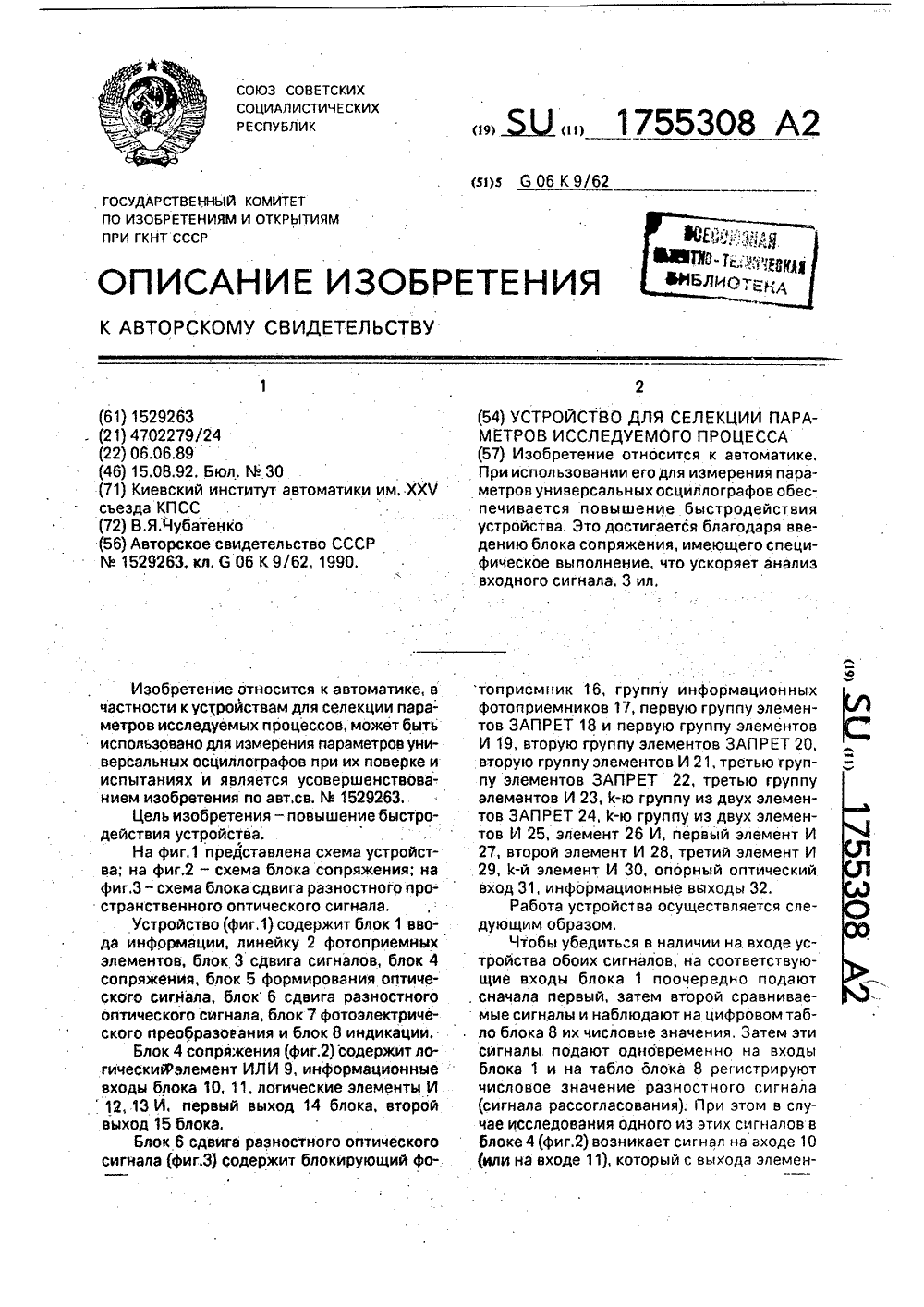

Номер патента: 1755308

Опубликовано: 15.08.1992

Автор: Чубатенко

МПК: G06K 9/62

Метки: исследуемого, параметров, процесса, селекции

...31, информационные вцходы 32.Работа устройства осуществляется следующим образом.Чтобы убедиться в наличии на входе устройства обоих сигналов, на соответствующие входы блока 1 поочередно подают . сначала первый, затем второй сравниваемые сигналы и наблюдают на цифровом табло блока 8 их числовые значения, Затем эти сигналы подают одновременно на входы блока 1 и на табло олока 8 регистрируют числовое значение разностного сигнала (сигнала рассогласования). При этом в случае исследования одного из этих сигналов в блоке 4 (фиг.2) возникает сигнал на входе 10 (или на входе 11), который с выхода элемента 9 поступает на элемент 13 (открыт, так как на его инвертируемый вход сигнал не подается с выхода элемента 12, поскольку в элементе 12...

Номер патента: 1753270

Опубликовано: 07.08.1992

Автор: Чубатенко

МПК: G01B 21/00

Метки: линии, светящейся, ширины

...18 шт. фоторезисторов, элементов И,из устройства исключены 18 шт, фоторезисторов и 9 шт. светодиодов).На фиг, 1 дана структурная схема устройства для измерения ширины светящейсялинии; на фиг. 2 - конструкция оптическогожидкокс исталлического (ЖК) клапана.Устройство для измерения ширины светящейся линии включает датчик 1 изображения в виде линейки из позиционных 2,опорного 3 и блокирующего 4 световодов,схему преобразования сигнала датчика в виде группы элементов ЗАПРЕТ 5, прямойвход каждого из которых соединен с соответствующим позиционным световодом, аинвертируемый вход - с последующим позиционным световодом, схему блокировки ввиде логического элемента ЗАПРЕТ 6, прямой вход которого соединен с опорным свгтоводом 3, а инвертируемый вход...

Номер патента: 1721585

Опубликовано: 23.03.1992

Автор: Чубатенко

МПК: G04F 13/02

Метки: длительности, импульса, фронта

...выходы которых соединены с инверсными входами элементов 19.2 - 19,8, прямой вход каждого из которых подсоединен к выходу предшествующего элемента 19 и второму входу элемента 20 младшей позиции. Выход элемента 19,й соединен с вторым входом элемента 20 М. Выход элемента 23 соединен с прямым входом элемента 21.2 и вторым входом элемента 22.1. Выходы элементов 20.1 - 20,И и 22.1 - 22.й соединены с первым и вторым входами соответственно элементов 24.1 - 24.И, выходы которых соединены с выходами 26.1 - 26 М (т. е. с соответствующими входами нульсдвигателя).Устройство работает следующим образом.Тест-маску 1 устанавливают на экране осциллографа так, чтобы фотоприемники15 20 25 30 45 50 55 5 10 35 40 8,1 и 8.2 накрывали на изображении...

Номер патента: 1712913

Опубликовано: 15.02.1992

Автор: Чубатенко

МПК: G01R 35/00

Метки: амплитуды, импульса, погрешности, установки

...25, 26 соответственно. Оптические входы 13.1 и 13.2 соединены с соответствующими входами элемента 17, выход которого соединен с одним из входов элемента 18, другой вход которого соединен с оптическим входом 14, а выход - с оптическим выходом 24.0 Блок 2 квантования ординаты соединенс блоком 3 селекции следующим образом: выходы фотоприемников 8,1 и 8.2 соединены с входами 13.1 и 13.2 соответственно, Фотоприемника 10 - с входом 14, фотопри емников 11.1 - 11.й - с входами 15.1 - 15.йсоответственно, фотоприемников 12.1 - 12.М - с входами 16.1 - 16, Й соответственно.Блок 3 соединен выходами 28.1 - 28.йс соответствующими входами блока 4.Все блоки устройства соединены междусобой, например, оптическими линиями связи в виде кабелей из...

Номер патента: 1709361

Опубликовано: 30.01.1992

Автор: Чубатенко

МПК: G06K 11/00

Метки: информации, осциллографа, считывания, экрана

...элементов И 9, опорный фотоприемник 12 и фотоприемники 13 первойдополнительной линейки. Показана так- ф же линия луча осциллографа (14). 4Устройство работает следующим обре.) зом. Оптический входной сигнал от линий, отображающих процесс, проецируется на ( 1 линейку 1 точечных фотоприемников 8. По- О скольку диаметр фотоприемников в несколько раз меньше ширины светящейся линии, то эта линия (на фиг. 2 показана одна линия 14 из двух, воспроизводящих входной сигнал) накрывает одновременно И .несколько фотоприемников, например, фотоприемники 8.18.4, выходные сигналы которых поступают на входы соответствую. щих элементов И. Если на вход 11.1 элемента 91 поток не поступает (блокирующий фотоприемник 7 не освещен), то, хотя на входе линейки 1...

Номер патента: 1693558

Опубликовано: 23.11.1991

Автор: Чубатенко

МПК: G01R 13/00

Метки: коэффициента, осциллографа, развертки

...6.3 и 6.4. Поток фотонов с выхода этих фотоприемников поступает на прямые входы группы элементов 7.2, 7,3, и 7,4 соответственно и на инвертируемые входы соответствующих элементов младшей позиции (7.1, 7.2 и 7.3 соответственно). Однако выходной сигнал (поток фотонов) тест-маски возникает лишь на выходе одного элемента из группы, например элемента 7.4, поскольку два других (7.2 и 7,3) закрыты соответствующими сигналами, поступающими из световодов фотоприемников 6.3 и 6.4 соответственно. Таким образом выделяют поток фотонов, соотаетствующий одной крайней точке на линии пересечения видимого следа на экране осциллографа, чем обеспечивают повышение в несколько раз (в данном конкретном случае примерно в 3 раза) точность измерения. Подобные...

Номер патента: 1691759

Опубликовано: 15.11.1991

Автор: Чубатенко

МПК: G01R 13/02

Метки: длительности, импульса, осциллографа, среза, экране

...с соответствующим ( = К - 4) входом 19,319.(К - 2) блока. Вход 18,1 соединен с одним из входов элементов И 28, второй вход которого соединен с выходом последнего элемента ЗАПРЕТ 27., а выход - с выходом 30 блока. Выход каждого элемента 29 соединен с соотаетствуюшим выходок. 32 блока,Тест-маска 4 соединена с блоком 5 селекции следующим Образом, Выходы (световоды) фотоприемников пеоаой, второй, тОетьсй и ч 8 та 8 ртой лин 88 к тест-маски с 08 динены с соответствующими оптическими входами блока селекции первой, второй, третьей и четвертой групп соответственно, блоки 5 - 9 соответственно соединены мекду собой с помощью волоконных световодных линил связи (кабелей),Устройство для измерения длительности сг,:эа импульса работает...

Номер патента: 1688177

Опубликовано: 30.10.1991

Автор: Чубатенко

МПК: G01R 19/04

Метки: вершине, выброса, импульса, паузе

...одного импульса, плавно изменяют его амплитуду до касания его плоской вершины с линейкой 9 фотоприемников тест-маски и на цифровом табло индикатора 6 считывают числовое значение амплитуды выброса на вершине импульса в вольтах.При этом устройство для измерения выброса нэ вершине импульса работает следующим образом. Светящаяся линия изображения импульса (участок его плоской вершины с выбросом) нгкрывает ряд фотоприемников нулевого уровня линейки 9 и ряд квантующих фотоприемников с первой по 1-ю линеек ( = 1 И) матрицы (например, линеек 10.1, 10.2, 10,3). Поскольку выброс обычно имеет остроконечную форму, то на 1-й линейке будет засвечен один (максимум два) фотоприемник, сигнал в цепи которого является информативным сигналом об...

Номер патента: 1684778

Опубликовано: 15.10.1991

Автор: Чубатенко

МПК: G04F 13/02

Метки: временных, импульсов, осциллографа, параметров, экране

...12,К - с входами 17.1 - 17.К соответственно блока 6, фотоприемников 10,2-10,К - с соответствующими (с второго по последний) входами блока 5, Блок 6 управления соединен с блоками 5 и 9 следующим образом: выходы 26 и 27 соединены с индикаторными источниками света блока 9, выход 28 - с первым входом блока 5,Измерение временного сдвига импульсов и работа устройства 3 для измерения временного сдвига импульсов на экране осциллографа осуществляются следующим образом.Органами управления осциллографа устанавливают линию развертки в нижней части экрана, Тест-маску 4 устанавливают на экране вплотную к его поверхности фоточувствительной поверхностью фотоприемников так, чтобы опорный фотоприемник 14.1 линейки 15 накрывал линию развертки у левого края...

Номер патента: 1684693

Опубликовано: 15.10.1991

Автор: Чубатенко

МПК: G01R 19/00, G06K 9/00

Метки: электрического

...в 5 раз) меньше ширины линии луча осциллографа 1.Устройство работает следующим образом.Линейку 9 фотоприемников 6 располагают фотоприемной поверхностью вплотную к экрану осциллографа 1 параллельно линии отклонения луча и органами управления осциллографа устанавливают линию развертки осциллографа так, чтобы она накрывала первый фотоприемник 6.1. На вход осциллографа подают исследуемый электрический сигнал и производят на экране его изображение, При этом линия 10 луча осциллографа накрывает несколько фотоприемников (фиг,2), например 6,36.(М). Возникающий в световоде каждого из этих фотоприемников поток фотонов подают на прямой вход соответствуюгцего элемента 7,27(й) "Запрет" и инвертируемый вход следующего элемента (7,37.(й)...

Номер патента: 1673993

Опубликовано: 30.08.1991

Автор: Чубатенко

МПК: G01R 13/04

Метки: коэффициента, осциллографа, отклонения, универсального

...вниз до появления на цифровом табло устройства числового значения коэффициента отклонения и записывают результатизмерения. При этом считываемый с экрана и квантованный фотоприемниками квантующего блока 1 сигнал (поток фотонов в каждом из его световодов, оптически контактируемых с контрастной световой полосой) поступает на входы блока 2 селекции (в том числе на вход 6,1 опорного сигнала), например на входы 6,1- 6,4, Элементы ЗАПРЕТ от 7,1 до 7,3 закрыты сигналом, поступающим на их инвертируемые входы со световодов входов 6.1-6,4 соответственно, Поскольку на входы 6.5 - 6.М сигнал не поступает, то на выходе элемента ЗАПРЕТ 7.4 возникает сигнал(этот элемент открыт, так как сигнал на его инвертируемом входе отсутствует), а на выходах...

Номер патента: 1658123

Опубликовано: 23.06.1991

Автор: Чубатенко

МПК: G04F 13/02

Метки: временных, импульсов, осциллографа, параметров, экране

...выделяют крайний сигнал и в месте пересечения линии спада импульса. Таким образом, в блоке 2 выделяют в каждом иэ двух мест пересечения линейки Фотоприемников с линиейее 50 иэображения импульсов по одному край нему" сигналу из ряда сигналов освещенных групп Фотоприемников, поэтому линейка 1 чувствует перемещение линии луча осциллографа на величину, меньшую, чем ширина линии.1Поступающие из блока 2 оптические сигналы сдвигают к нулю в нульсдвигателе 4, масштабируют в блоке 6, коди)уют в преобразователе 7 и в цифровом индикаторе 8 индицируют числовое значение временного параметра. импульса.Формула изобретения1, Устройство для измерения временных параметров импульсов на экране осциллографа по авт. св.1527620, о т л и ч а ю щ е е с...

Номер патента: 1654653

Опубликовано: 07.06.1991

Автор: Чубатенко

МПК: G01B 21/02

Метки: линии, светящейся, ширины

...4,9. Устройство содержит схему блокировки в виде элемента ЗАПРЕТ 8.Вторые входы элементов И 6.16 9 объединены между собой и соединены с выходом элемента ЗАПРЕТ 8, в их выходы являются выходными световодами 7.1.7,9 схемы 2, с помощью которых она соответственно соединена с выводами элемента 3 индикации.Устройство работает следующим образом,Датчик 1 устанавливают вплотную к зкрану осциллографа перпендикулярно линии видимого следа (линии луча осциллографа). Светящаяся линия шириной б (фиг.2) накрывает при этом, например, фотоприемные торцы позиционных световодов 4,14.7 и опорного световода 4.0. Потоки фотонов с помощью укаэанных позиционных световодов подают на вход каждого из элементов 5,15.7, однако только на выходе одного элемента 5,7...

Номер патента: 1608630

Опубликовано: 23.11.1990

Автор: Чубатенко

МПК: G06E 3/00

Метки: оптического, пространственного, сигнала, функциональный

...выходным модулем 5 сопряжения. Каждый из модулей квантованиявыполнен, например, В виде плотно упакованного пакета оптически изолированных 1друг От друга плоских Оптических аолноводоа 9 ь 10 соответственно с пОлированнымивходными (фотоприемными) и выходными(светоизлучающими) торцами, Входные торцы Волноводоа модулей 2 и 4 квантования 2повернуты а пространстве на угол 90 относительно друг друга, Входные торцы первого модуля 2 квантования и выходные торцывторого модуля 4 квантования координатыповернуты в пространстве на угол 90 относительно щелей входного модуля 1 и выходного модуля 5 сопряжения соответственно.Модуль 3 задания закона преобразова-.ния расположен за первым модулем 2 квантования и перед вторым модулем 4квантования...

Номер патента: 1566387

Опубликовано: 23.05.1990

Автор: Чубатенко

МПК: G06K 11/00

Метки: информации, осциллографа, считывания, экрана

...элемента И 7 группы, с выхода которого он подается на управляющие входы ячеек 5 третьего столбца,Пусть при этом входной сигнал 17попадает на вход К-го фотоприемникаополнительной линейки, В связи с 1 Отем, что на входы ячеек 5 первого ивторого столбцов поданы нулевые управляющие сигналы, то с помощью К-йячейки первого столбца и (К)-й второго столбца он будет подан на инФормационный вход (К)-й ячейкитретьего столбца, на который подануправляющий сигнал от второго элемента И 7 группы, поэтому он будет скоммутирован на вход (К)-го фотопри 20емника 11 основной линейки. Блоком12 сигналы с входов фотоприемников11 преобразуются в соответствующиекоды и подаются на выход устройства.Благодаря введению преобразованиясигналов на вход основной...

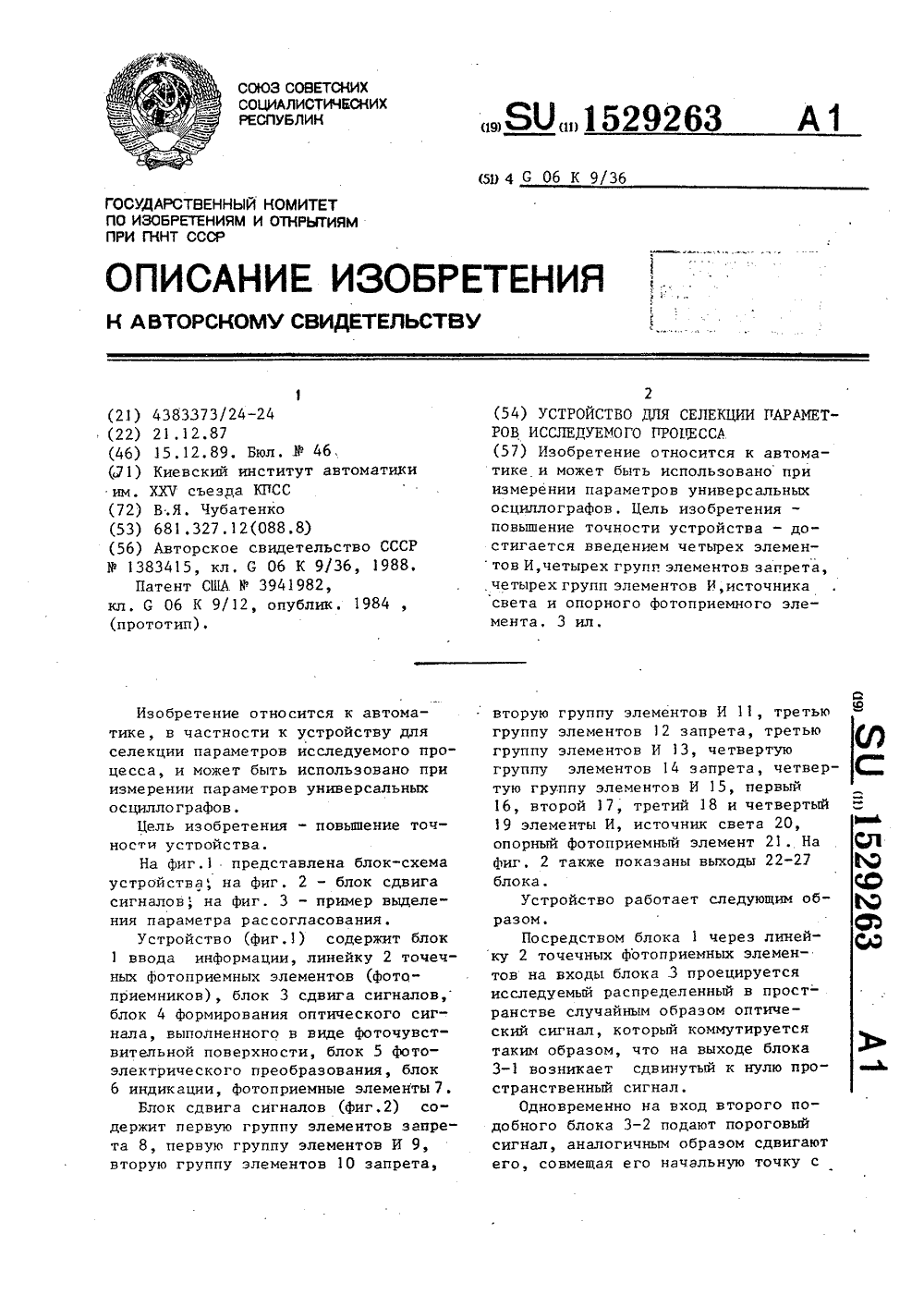

Номер патента: 1529263

Опубликовано: 15.12.1989

Автор: Чубатенко

МПК: G06K 9/36

Метки: исследуемого, параметров, процесса, селекции

...совмещены с нулевым входом блока 4, на вход которого проецируют эти сигна" лы, а на выходе получают разностный пространственный оптический сигнал параметра рассогласования. Этот сигнал подают в блок 5, преобразуют в код, затем он поступает в блок 6, где индицируется в цифровой Форме. 10 Формула изобретенияУстройство для селекции параметров исследуемого процесса, содержащее блок ввода информации, выходы которо го соединены с информационными входами линейки Фотоприемных элементов, блок Фотоэлектрического преобразования, информационные входы которого оптически связаны с выходами бло ка формирования оптического сигнала, а выходы подключены к информационным входам блока индикации, о т л и ч аю щ е е с я тем, что, с целью повышения точности,...

Номер патента: 1527620

Опубликовано: 07.12.1989

Автор: Чубатенко

МПК: G04F 13/02

Метки: временных, импульсов, осциллографа, параметров, экране

...сигналов, одни входы которых являютсявходом устройства, и элемент ИЛИ,выход которого подключен к другомувходу соответствующего селектора сигналов, а также третью группу элементов ИЛИ, входы которых соединены свыходами соответствующих элементов)Ц 1 И второй группы, и четвертую группу элементов ИЛИ, входы которых подключены к выходам соответствующихэлементов второй группы, а выходысоединены с входами элементов ИЛИ,при этом соответствующие элементыИЛИ первой и третьей групп последовательно соединены между србой, авыходы последних элементов ИЛИ первой и третьей групп подключены квходам соответствующих селекторовсигналов,5 15Световодный цифровой индикаторсостоит из 1( световодных элементовиндикации (К - количество разрядовиндикатора)....

Номер патента: 1493868

Опубликовано: 15.07.1989

Автор: Чубатенко

МПК: G01B 21/02

Метки: линии, светящейся, ширины

...О, осуществляют формирование позиционногосигнала ширины лицин Э)Т, которыйс выхода элемента 4.8 поступает цавход элемента 5.8. При отсутствии сигнала ца другом, инвертируемомвходе элемента 5.8 в световоде еговыхода 6. 8 возникает поток фотонов,которыи поступает нд оптический вывод 8.8 элемента индикации. Иэ световода 8,8 по коммутационным световодам 10 поток фотонов ндпрзвляот всегментные световоды 12.1, 12,2,12.3, 2.5, 12.7, 12.8, 12.9, с посщью светоизлучдощих псверхцостейкоторых формируется изображение цифры 8, исло 8 соответстцует ширинелинии ЭЛТ 0,8 мм, Аналогичным образом осуществляется синтез изобрджения цифр 1 - 7,9, Б схеме устройствапредусмотрены цепи, которые предотврдщдот промдхи в измерс циях пои егоработе, если видимый...

Номер патента: 1474556

Опубликовано: 23.04.1989

Автор: Чубатенко

МПК: G01R 19/00, G06K 9/00

Метки: блок, исследуемых, масштабирования, оптический, параметров, процессов, электрического

...к сегментным световодам 15,115.10, образующим соответственно цифры 0-9 и знак "запятая", в порядке, который указан в таблице.Неразъемные соединители выполнены, например, путем сварки конца оптических выводов 11,0 11,10, моноволокон световодов 15.115.10 25 и соответствующего конца плотно упакованного жгута волокон световодов 13.Светоизлучающей поверхностью сегментов каждого световодного элемента индикации служит полированная поверхность, образованная пересечением световода геометрической плоскостью под острым углом к его продольной оси (так называемый "косой торец"); длина сегментных световодов 15.1, 15,2, 15.3, 15.5, 15,7, 15.8, 15.9 одинакова, световада 15.6 в . в 1,5 раза больше, а световодов 15.10, 15.4 - в 2 раза меньше....

Номер патента: 1445691

Опубликовано: 23.12.1988

Авторы: Леках, Чубатенко

МПК: A61B 5/08

Метки: животного, исследований, лабораторного, нагревательное, физиологических

...стенки самой камеры 25 1 и терморегулятор 6 с датчиком 7 температуры. Терморегулятор 6 представляет собой электротермометр, сигнал с которого поступает на тиристорный регулятор 8 мощности. Регулятор 30 8 мощности управляет напряжением на первичной обмотке трансформатора 5.Дно 9 камеры 1 выполнено из неэлектропроводного материала и герметично соединено с нижней полосой 3 при помощи прокладки 10.В стенке камеры 1 установлен датчик 7 температуры, связанный с терморегулятором 6.устройство также содержит крьппу 40 (не показана), которая обеспечивает герметизацию камеры 1.Устройство используется следующим образом.Экспериментальное животное номе щают в специальный станок (не показан), который устанавливают в камере 1. Камеру 1...

Номер патента: 1424038

Опубликовано: 15.09.1988

Автор: Чубатенко

МПК: G06K 9/62

Метки: значений, исследуемых, мгновенных, параметров, процессов, селекции

...с вс твалс фрмируют другои опор14240 световоде 32 (инвертируемый вход) отсутствует, т.е. транзистор фотоприемника 22 закрыт, то в цепи резистора 24 делителя резистор 24 - резистор5 25 возникает ток, достаточный для создания условий насыщения транзистора 27; при этом фиксируется потенциал (на резисторе 26) на высоком уровне, обеспечивающем излучение свето О диодом 31 источника 29 света в световод 30 потока фотонов, который явля- ется выходным сигналом элемента ЗАПРЕТ. В других возможных ситуациях выходной сигнал отсутствует: при по даче потока в световод 32 (при наличии или отсутствии сигнала в свето- воде 33) транзистор фотоприемника 22 насыщен и шунтирует резистор 25, вследствие чего транзистор 27 закрыт, 2 О потенциал на резисторе...

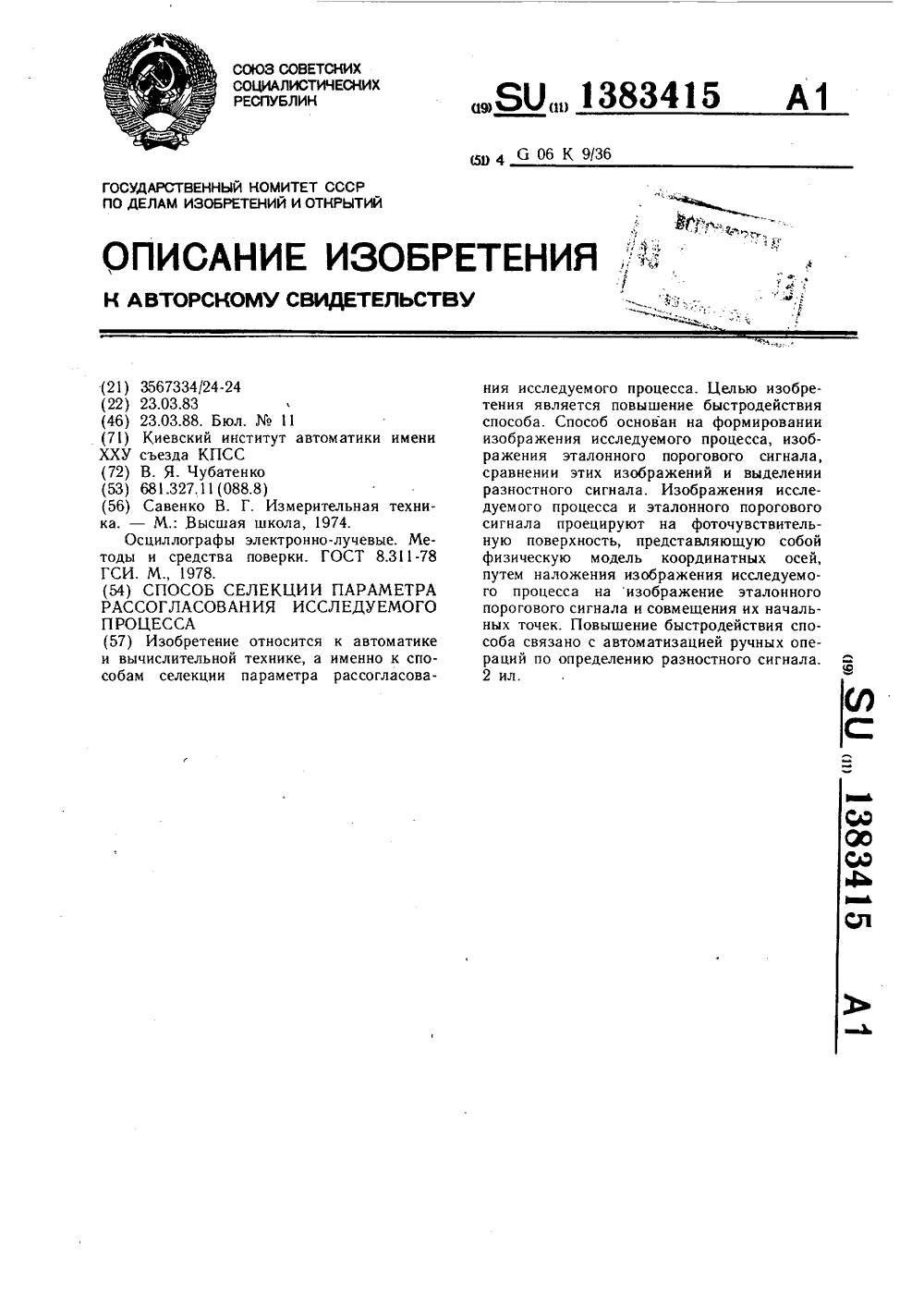

Номер патента: 1383415

Опубликовано: 23.03.1988

Автор: Чубатенко

МПК: G06K 9/36

Метки: исследуемого, параметра, процесса, рассогласования, селекции

...считывания подают на фтуьч твительцуюповд рхцость 2, представлцкццую собой физичггкую модель коордицягнЙ оси и преоб раз юцдую входной сигнал в цзображе.нис 14 исследуемого процегса. Блок 3 может быть выполнен в виде волоконной тестмаски считывания ицформядии с электронно-лучевой трубки, которая содержит волоконные фотоприемники для избирательногосчитывания на изобряжеции исследуемогопроцесса характерных информативных точек.а фоточувствительную поверхность 402 проецируют также (например, с блока 1)изображение 15 эталонного порогового сигнала. Сопоставляя изображение исследуемого процесса с изображением эталонногопорогового сигнала путем наложения изображения одного ця изображение другого исовмещения ихячальных точек, осуществляют...

Номер патента: 1275491

Опубликовано: 07.12.1986

Автор: Чубатенко

МПК: G06K 11/00

Метки: информации, осциллографа, считывания, экрана

...выполняют с помощью круглых волоконных световодов. Координата второго источника света является амплитудой позиционного сигнала и находится в функциональной зависимости отчислового значения параметра исследуемого процесса.Полученный позиционный сигналсравнивают с дискретными нормализованными уровнями разрешения. Селек цию указанных уровнеи осуществляютпутем квантования координаты второгоисточника света (т,е. амплитуды позиционного сигнала) расположенными влинию (параллельную линии координатыисточника света) в десятичном кодеточеными фотоприемниками. В качестве этих фотоприемников используют полированные торцы круглых волоконныхсветоводов. При этом ступень квантования устанавливают, исходя из тре буемой разрешающей способности (точности)...

Номер патента: 1196939

Опубликовано: 07.12.1985

Авторы: Дубирный, Казаков, Леках, Чубатенко

МПК: G09B 9/00

Метки: модель, нервно-мышечного, препарата, учебная

...7 непосредственно, а другой - через ручку 6 с контактными элементами, которые между собой электрически изолированы. Генератор 7 может быть усовершенствован. Он может содержать электродвигатель 8, вал которого соединен с ручкой переменного резистора 9, наборы конденсаторов 10 и 11 и переключатели 12 и 13. Наборы конденсаторов 11 и 10, переключатель 12, электродвигатель 8 и переменный резистор 9 образуют регулятор величины сокращения.Учебную модель используют следующим образом.Если по условиям опыта не требуется демонстрировать сокращения разной величины в качестве источника раздражения, то используют генератор 7. Через переключатель 13 к генератору 7 подключают ручку 1969396 с элементами, которые подводят к проводнику 5 электрического...

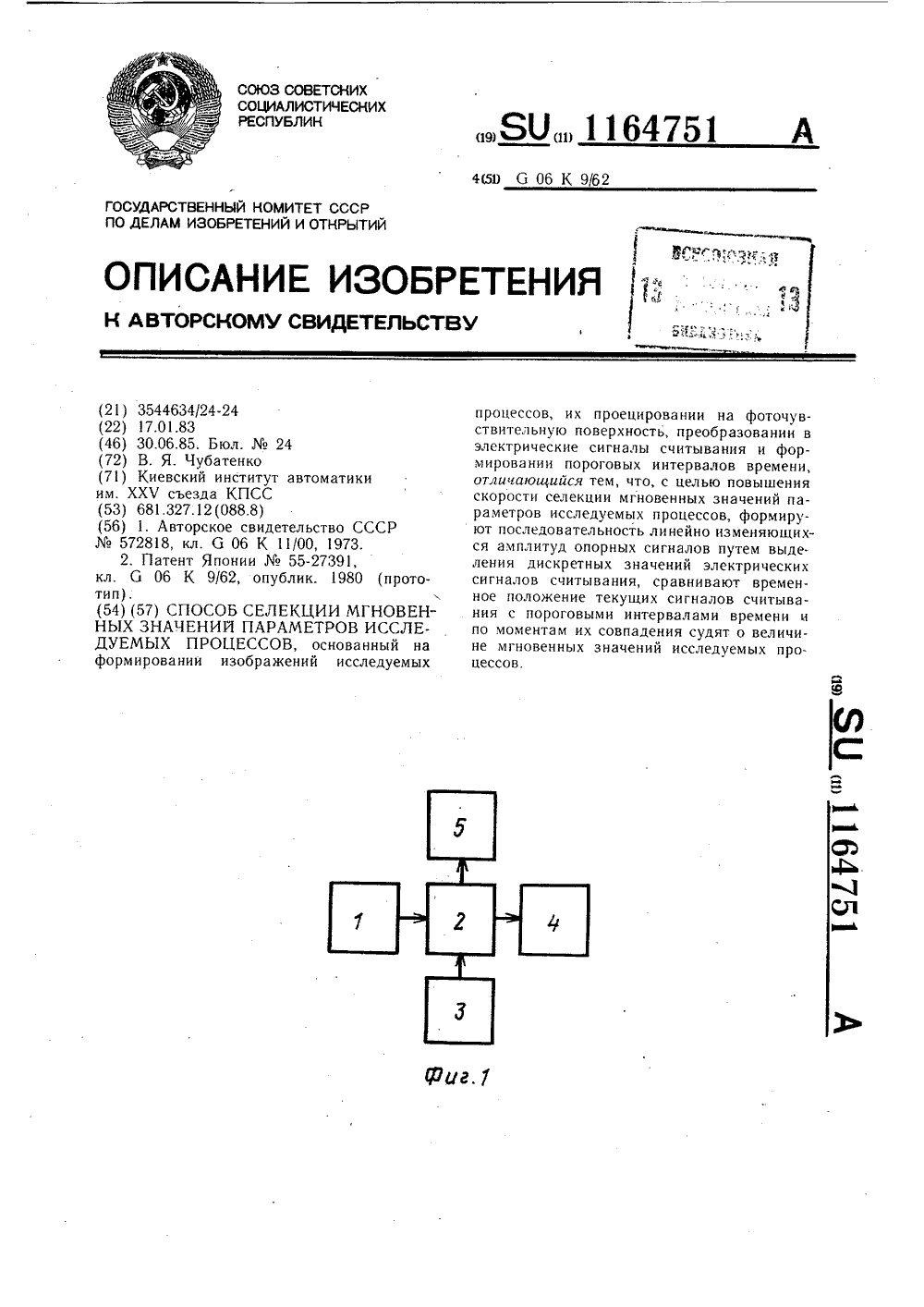

Номер патента: 1164751

Опубликовано: 30.06.1985

Автор: Чубатенко

МПК: G06K 9/62

Метки: значений, исследуемых, мгновенных, параметров, процессов, селекции

...кабель 4 и индикаторное устройство 5.Тест-маска 6 состоит из точечных фотоприемников (круглые волоконные свето- воды) 7 - 12 и др., расположенных на оди- наковом расстоянии друг от друга, равном ступени 13 квантования.Приемно-передающий модуль содержит клеммы 14 электрического входа, входной световод 15, выходной световод 16, фото- резистор 17 и светодиод 18, входящие в состав длинных оптронов 19 и 20 соответственно, резистор 21 и клемму 22 электрического выхода.Индикаторное устройство состоит из схемы 23 управления, включающей входную клемму 24 преобразователь 25 единичного позиционного кода в параллельный двоичный код, преобразователь 26 параллельного двоичного кода в двоично-десятичный код и преобразователь 27...
