Устройство для измерения параметров диэлектриков

Номер патента: 687413

Авторы: Зальцман, Литовченко, Смирнов

ZIP архив

Текст

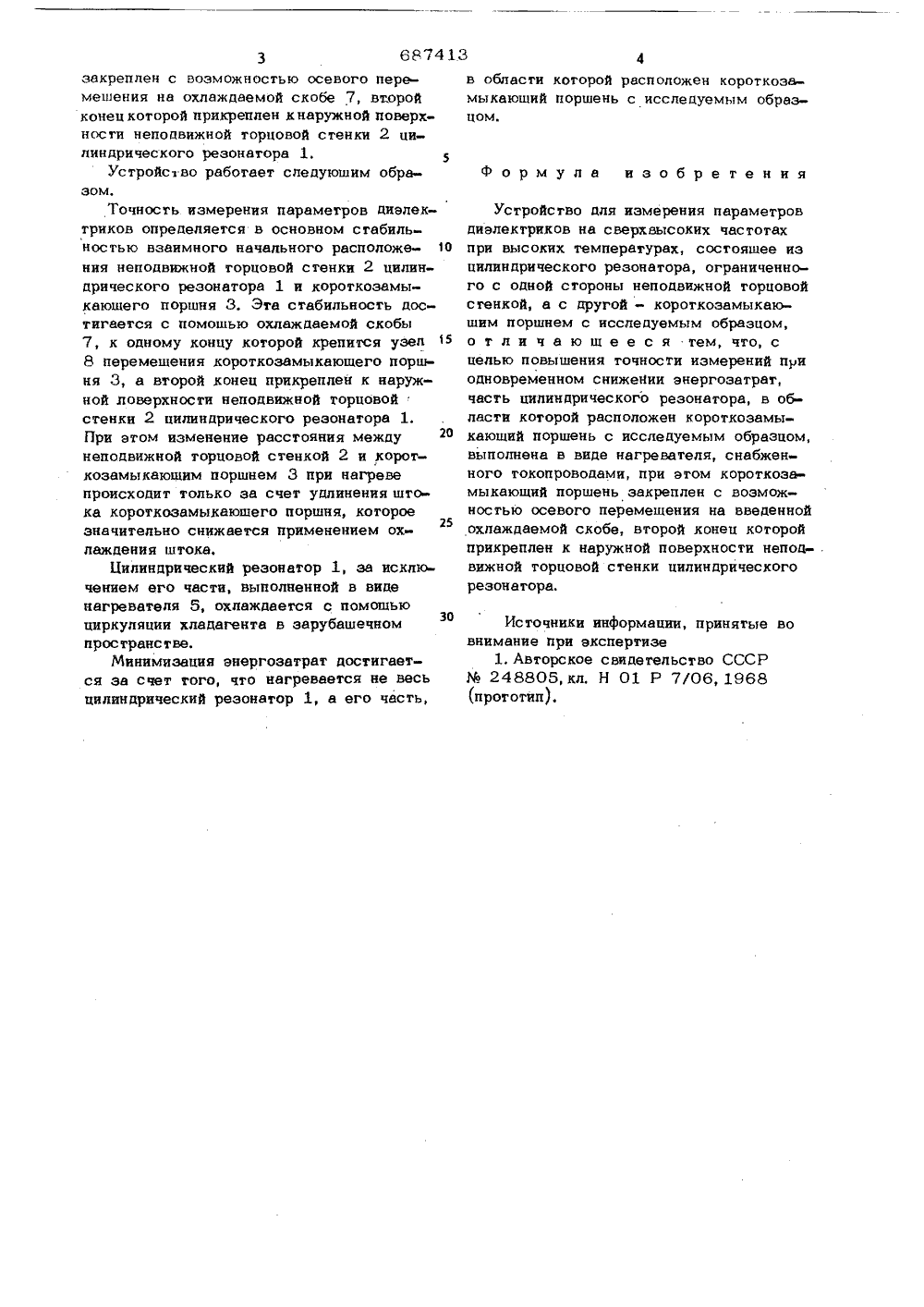

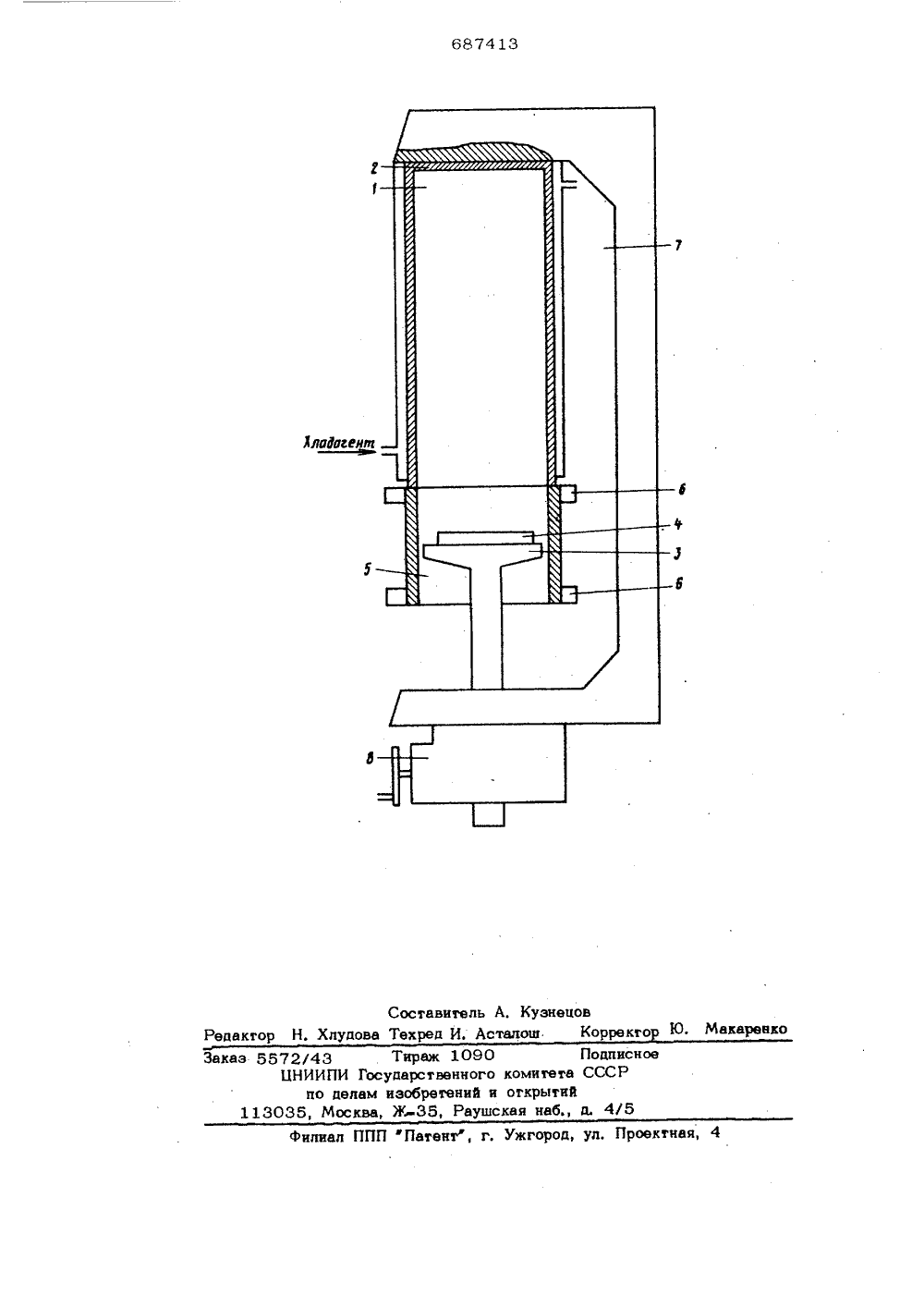

сю;ОЛ ИКАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ полоз Совет скинСоциалистическихреспублик оц 687413(5 27/2 ооуднротоенннлн номнтет СССР оо девам нзобретеннй н открытойВ. Смирнов Б. Зальцм овченко,(7) Заявител ОВ ДИЭЛЕКТРИКО 54) УСТРОИСТВО ДЛЯ ИЗМЕРЕНИЯ ПАРА исследуемьгревателя мыкаюший поршень с Изобретение относится к радиои рительной технике,Известно устройство для измерения параметров диэлектриков на сверхвысокихчастотах при высоких температурах, сос 5тояшее иэ цилиндрического резонатора,ограниченного с одной стороны неподвижной торцовой стенкой, а с другой - короткозамыкаюшим поршнем с исследуемымобразцом 1,Однако это устройство не обеспечивает высокую точность измерений.Цель изобретения - повышение точности измерений при одновременном снижении энергозатрат.15Для этого в устройство для измеренияпараметров диэлектриков на сверхвысокихчастотах при высоких температурах, состояшее иэ цилиндрического резонатора,ограниченного с одной стороны неподвижной торцовой стенкой, а с другой - короткозамыкаюшим поршнем с исследуемымобразцом, часть цилиндрического резонатора, в области которой расположен короткоз образц снабж на вви м, выпо нного т и этом ко копроводами,ий;поршень,откоза озмож креплен сения навторой кожной поверхенки ци мы каю ностью ой охл орой и еподв еского осевого перемешждаемой скобе, икреплен к нар де кнструкция уст черте ройс тва,Ус тройс тво д диэлектриков напарамет я нзм сверхвысоких частота пературах, состоит из зонатора 1, ограниче ны неподвижной торц с другой - короткоз 3 с исследуемым об часть цилиндрическог ции выс оких т линдрическогого с одной стовой стенкой 2,ыразо шнем этом 1, в замьобраз5, с отко им 4, при атора цом реэ области которо распо исаюший поршень 3 ом 4, выполнена абженного токопр жен след нагр и де ем ател а ко нь мыкаюши68741 25 закреплен с возможностью осевого пер мешения на охлаждаемой скобе 7, второй конец которой прикреплен к наружной поверхности неподвижной торцовой стенки 2 цилиндрического резонатора 1.5Устройство работает следуюшим образом.Точность измерения параметров диэлектриков определяется в основном стабильностью взаимного начального расположе О ния неподвижной торцовой стенки 2 цилиндрического резонатора 1 и короткозамыкаюшего поршня 3. Эта стабильность достигается с помощью охлаждаемой скобы 7, к одному концу которой крепится узел 15 8 перемещения короткозамыкаюшего поршня 3, а второй конец прикреплен к наружной поверхности неподвижной торцовой стенки 2 цилиндрического резонатора 1. При этом изменение расстояния между неподвижной торцовой стенкой 2 и короткозамыкаюшим поршнем 3 при нагреве происходит только за счет удлинения штока короткозамыкающего поршня, которое значительно снижается применением охлаждения штока.Цилиндрический резонатор 1, за исключением его части, выполненной в виде нагревателя 5, охлаждается с помощью30 пиркуляции хладагента в зарубашечном прос транс тве.Минимизация энергозатрат достигается за счет того, что нагревается не весь цилиндрический резонатор 1, а его часть,3 4в области которой расположен короткозамыкаюший поршень с исследуемым образцом. Формула изобретения Устройство для измерения параметров диэлектриков на сверхвысоких частотах при высоких температурах, состояшее из цилиндрического резонатора, ограниченного с одной стороны неподвижной торцовой стенкой, а с другой - короткозамыкаюшим поршнем с исследуемым образцом, отличающееся тем, что,с целью повышения точности измерений при одновременном снижении энергозатрат, часть цилиндрического резонатора, в области которой расположен короткозамыкающий поршень с исследуемым образцом, выполнена в виде нагревателя, снабженного токопроводами, при этом короткозамыкаюший поршень закреплен с возможностью осевого перемещения на введенной охлаждаемой скобе, второй конец которой прикреплен к наружной поверхности неподвижной торцовой стенки цилиндрического резонатора. Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР М 248805, кл, Н 01 Р 7/06, 1968687413 лайаенщ Составитель А. КузнецовРедактор Н. Хлудова Техред И. Асталоа Корректо Ма 109 твенного ком ретений и отк аушск илиал ППП Патент", г. Ужгород, ул. Проектная,Заказ 5572/43 . ТиРажцНИИПИ Государспо делам изоб113035, Москва, Ж,Подписноетета СССРытийаб., д. 4/5

Смотреть

Заявка

2549350, 01.12.1977

ПРЕДПРИЯТИЕ ПЯ А-7840

ЛИТОВЧЕНКО АЛЕКСЕЙ ВАСИЛЬЕВИЧ, СМИРНОВ ГЕРМАН АЛЕКСАНДРОВИЧ, ЗАЛЬЦМАН ЕФИМ БОРИСОВИЧ

МПК / Метки

МПК: G01R 27/26

Метки: диэлектриков, параметров

Опубликовано: 25.09.1979
