Шехурдин

Устройство для контроля цифровых блоков

Номер патента: 1807774

Опубликовано: 10.03.1996

Авторы: Борисихин, Сидоров, Шехурдин

МПК: G01R 31/28, G01R 31/3177

Метки: блоков, цифровых

1. УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЦИФРОВЫХ БЛОКОВ, содержащее генератор тестовых последовательностей, блок анализа, блок индикации, источник питания, преобразователь, блок подключения объекта контроля, выходы которого соединены с имитатором нагрузки, а первые входы с первыми выходами генератора тестовых последовательностей, второй вход блока подключения объекта контроля соединен с первым входом блока анализа и через преобразователь с выходом источника питания, первые выходы блока анализа соединены с первыми входами блока индикации, вторые входы которого соединены с вторыми входами блока анализа и вторыми выходами генератора тестовых последовательностей, третьи выходы которого соединены с третьими входами блока анализа, отличающееся тем, что, с...

Долото для ударно-вращательного бурения

Загрузка...

Номер патента: 2004760

Опубликовано: 15.12.1993

Авторы: Тремба, Филонов, Шехурдин

МПК: E21B 10/36

Метки: бурения, долото, ударно-вращательного

...вставка 4 расположена в разных зонах 3 с оставлением неперекрытой зоны в центре рабочей поверхности долота, равной 0,1 радиуса долота.Долото работает следующим образом.Ударный импульс, проходящий по кор пусу долота, равномерно передается на равные по площади кольцевые рабочие зоны 3, Закрепленные на кольцевых зонах 3 корпуса 1 вставки 4 внедряются в породу, образуя лунки выкала в пределах этих зон. В соот ветствии с пропорциональным количеством закрепленных твердосплавных лезвийных вставок 4 на рабочих зонах 3, равным пВ 1 =- пэВ 2 = п 1 Вь в пределах каждой зоны породного забоя разрушается одинаковый 40 обьем породы Ч 1 =М = Ч 1Расположенные вставки 4 на рабочейповерхности долота в разных зонах разрушают породу как в пределах...

Способ отбойки горных пород

Загрузка...

Номер патента: 1774156

Опубликовано: 07.11.1992

Авторы: Филонов, Шехурдин

МПК: F42D 3/00

Метки: горных, отбойки, пород

...работок, включающий бурение ш контуру выработки, заряжание их ВВ и взрывание зарядов ВВ после но одного за другим 2),1774156 Составитель А.ГнускинТехред М.Моргентал Корректор А,Ворович Редактор Т,Орлова Заказ 3918 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Недостатком известного способа является то, что он игнорирует горное давлениеи перераспределение горного давлениявблизи подземной выработки, а также неучитывает энергию взрыва ВВ, что не позволяет получать качественный контур выработки. приводит к законтурному дроблениюмассива и последующим выводам, Все этоснижает...

Способ отбойки рудного тела

Загрузка...

Номер патента: 1608410

Опубликовано: 23.11.1990

Авторы: Филонов, Шехурдин

МПК: E21C 41/22, F42D 3/04

Метки: отбойки, рудного, тела

...оставляют равным радиусу разрушения Яр, Заряды в остальных скважинах 4 формируют до уровня, от которого расстояние до соседней скважины равно 1,2 Вр. Расстояние от забоя каждой скважины по перпендикуляру к последующей скважине равно А.Способ осуществляют следующим обраВ массиве рудногоработки 1 бурят оконтуральные 3 и промежупричем скважины бурят между собой на расстоянии, равном А, где А = 2,41 йр, от донной части каждой скважины по перпендикуляру к последующей скважине,Р 0 Ав )1 5 где Р-масса заряда ВВ в 1 пог.мскважины кг/м, 0 - удельная теплота взрыва, ккал/кг; Ам - 4,18 10 3 Дж/ккал - механический эквивалент тепла; 10Осж - предел прочности обуаэца горной породы (руды) на сжатие, Н/м;р- усреэдненная плотность налегающих пород,...

Устройство для функционального контроля больших интегральных микросхем

Загрузка...

Номер патента: 1583887

Опубликовано: 07.08.1990

Авторы: Королев, Шехурдин

МПК: G01R 31/303

Метки: больших, интегральных, микросхем, функционального

...и в то жевремя были много меньше входногосопротивления усилителей 2 и 3. Приэтом условии уровень сигналана клем 35ме 14 в нерабочем высокоимпедансномсостоянии на выходе объекта контроля можно определить по формуле 7- 6ме 15 записываются в триггеры 4 и 5, памяти, на выходах которых устанавливаются равнозначные сигналы, при этом на выходе блока 23 равнозначности формируется уровень логического "О", что является признаком "Годен" и свидетельствует о третьем состоянии на выходе объекта контроля,Если в ожидаемый момент времени выход объекта контроля не переходит в третье состояние, а продолжает оставаться в одном из логических состо-. яний, то в зависимости от уровня логилоюического сигнала на клемме 14 один из усилителей 2 и 3...

Буровое шарошечное долото

Загрузка...

Номер патента: 1574818

Опубликовано: 30.06.1990

Авторы: Беляев, Карпиков, Смагин, Чуносов, Шехурдин

МПК: E21D 3/00

Метки: буровое, долото, шарошечное

...составной частью общей площади Зг вставки 6. Для соединения с буровой колонной, связанной со станком (не показаны) долото снабжено переходником 8.Долото работает следующим образом.При расширении пилот-скважины или при бурении восстающих выработок на полный диаметр сниэу - вверх разрушение породы осуществляется путем поочередного воздействия зубцов 5 и 6 венцов 4 шарошек 2 и 3 на забой. Первоначально на забой15748163действуот зубцы 5 меньшей площади поперечного сечения (фиг. 2), которыми оснащены нечетные шарошки 3, поскольку они расположены с опережением (фиг. 3) по отношению к зубилам 6, имеющим большую площаль поперечного сечения 52. Это.приводит к формированию более шероховатого забоя (фиг. 3, сплошная линия), который впоследствии...

Дисковая шарошка

Загрузка...

Номер патента: 1465528

Опубликовано: 15.03.1989

Авторы: Благиных, Заболотный, Карпиков, Смагин, Чуносов, Шехурдин

МПК: E21B 10/12

Метки: дисковая, шарошка

...вставками 11, высота которых меньше высоты породоразрушающей части клиновидных венцов,Дисковые венцы 4 соединены с осью 2посредством сферических шарниров 12.Венцы 4 имеют сферообразные поверхности 13 для соединения с шарнирами12. Амортизатор 6 выполнен из пружин14, размещенных в упругом материале.Дисковая шарошка работает следующим образом,При расширении пилот-скважины разрушение породы осуществляется буромоснащенным шарошками 1. При внедрении породораэрушающей кромки 7 венца4 в породу происходит его поворот относительно сферического шарнира 12.Это обеспечивается за счет того, чтокромка выполнена остроугольной и уголоос между ней и забоем меньше 9 О(фиг,2), При этом осуществляетсякрупный скол породы между венцами 4,так как...

Устройство для проходки восстающих горных выработок

Загрузка...

Номер патента: 1401136

Опубликовано: 07.06.1988

Авторы: Карпиков, Кузовлев, Чуносов, Шехурдин

МПК: E21D 3/00

Метки: восстающих, выработок, горных, проходки

...началом бурения включают1привод 16 (например, пневмодвигательи посредством бурового става 18 устройство подается на забой. Сжатый воз дух для работы привода 16 поршнейударников 10 подается по общей магистрали (на чертеже не показана). Привод 16 обеспечивает вращение центральной оси 6 со ступенями 7,на которых 10размещены катки 8 и вращение долота 2,которое осуществляет бурение опережающей скважины, В процессе вращения оси6, катки последовательно воздействуютна воздухораспределительные клапаны 1115поршней-ударников рабочего органа 3(фиг. 1) и через рычаги 14 на клапаны поршней-ударников 10, расположенных в стяжках 5 и в кольцевом элементе 4, При этом клапаны 11 открываются 20(фиг. 3) и сжатый воздух, находящийся постоянно в...

Способ контроля и поиска неисправностей в электронном блоке

Загрузка...

Номер патента: 868652

Опубликовано: 30.09.1981

Авторы: Безмельницына, Борисихин, Шехурдин

МПК: G01J 5/00, G01R 31/308

Метки: блоке, неисправностей, поиска, электронном

...реализующего предлспособ.Устройство содержит генератор 1входных воздействий, объект 2 контроля, блок 3 сканирования, приемникпреобразователь 4, регистратор 5.Способ реализуется следующим об 0 разом,еньшен а схема устагаеьый 4) СПОСОБ КОНТРОЛЯ И ПОИСКА НЕИСПРАВНОСТЕИ В ЭЛЕКТРОННОМ БЛОКЕ868652 Формула изобретения 0 Составитель В, ГусевТехред И, Астолош Корректор С. Шекмар Редактор С. Юско Заказ 8319/66 Тираж 735 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП Патент, г. Ужгород, ул. Проектная, 4 На приемник-преобразователь 4 фокусируется поток инфракрасного излучения с поверхности контролируемого блока, с генератора 1 входных воздействий на внешние...

Вибратор для электрохимической размерной обработки

Загрузка...

Номер патента: 867587

Опубликовано: 30.09.1981

Авторы: Богданов, Подлевских, Шехурдин

МПК: B23K 1/04

Метки: вибратор, размерной, электрохимической

...элемента 2, следящий ролик 4 копирует, поверхность приводного кулачка и сообщает возвратно-поступательное движение рамке3 и через нее электроду-инструменту 5. Циклограмма рабочего цикла (фиг,2) представлена двумя синусоидами 6 и 7 соответственно элементам 6 и 7. Из-за разной величины эксцнтриситетов 00 и 00синусоида 6 идет выше синусоиды 7. В начальныйпериод движения происходит подвод электрода-инструмента 5 к обрабатываемой детали в течение времени работает элемент 6 (на циклограмме синусоида 6, участок до точки К). В точке К электрод-инструмент 5 приходит в контакт с деталью, загорается дуга и в течение времени ,пропускается технологический токВ начальный период пропуска технологического тока работает элемент 6, затем...

Устройство для контроля и диагностики электронных блоков по тепловому излучению

Загрузка...

Номер патента: 859974

Опубликовано: 30.08.1981

Авторы: Безмельницына, Борисихин, Шехурдин

МПК: G01R 31/308

Метки: блоков, диагностики, излучению, тепловому, электронных

...8 вместе с призна.ком каналоВ 14.1 н а также длявременной .синхронизации всего устройства, В индикаторе 6 регистрируется результат сравнения значений, При .их.сравнении в блок 9 управления поступает сигнал, по которому вырабатывается новая команда, и формирователь 11 подает на объект,12 контроля вторую комбинацию эдектрмческих входных сигналов. Одиовремейно блок 10.эталонной информации выдает э мйдикатор 8 новые эталоииме значениятМловых уровней для каждого элемеи 5 О 15 20 25 та объекта 12 контроля, соответствующие второй комбинации входных сигналов. Далее работа происходит аналогично описанному вьые.Количество комбинаций входных воздействий определяется сложностью объекта 12 контроля.При несравненна информации о дей-....

Устройство для контроля электронных блоков по тепловому излучению

Загрузка...

Номер патента: 687400

Опубликовано: 25.09.1979

Авторы: Безмельницына, Борисихин, Шехурдин

МПК: G01R 17/16

Метки: блоков, излучению, тепловому, электронных

...элемента конт 25 ролируемого блока 9 из поля зрения оптической системы фотоприемника-преобразователя 1 по сигналу датчика 5 положения элементов в блоке 4 управления формируется команда на чтение информа 30 ции из регистров 6 и 7 памяти, которая подается на управляющие входы соответствующих регистров памяти. По этой команде информация с выходов регистров 6 и 7 памяти поступает на информацион 35 ные входы блока 8 индикации, где по команде из блока 4 управления происходит сравнение рабочей и эталонной информации и фиксируется адрес первого элемента контролируемого блока 9.40В случае соответстия рабочей и эталонной информации блок 8 индикации передает в блок 4 управления сигнал на продолжение сканирования, Аналогично осуществляется контроль...

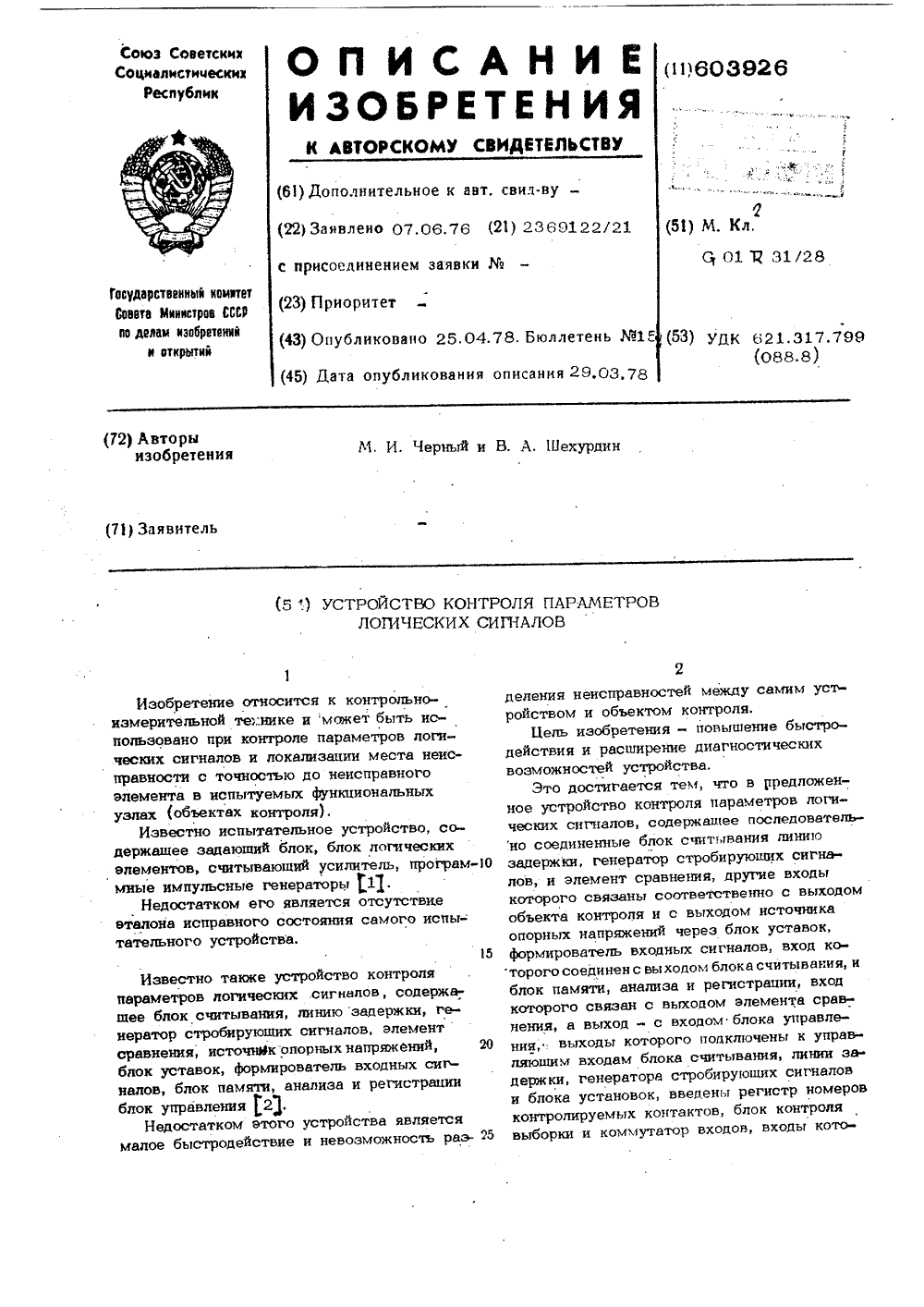

Устройство контроля параметров логических сигналов

Загрузка...

Номер патента: 603926

Опубликовано: 25.04.1978

Авторы: Черный, Шехурдин

МПК: G01R 31/3177

Метки: логических, параметров, сигналов

...считаетсячто входные и выходные уровни логических сигналов соответствуют необходимым.Стробирование схемы сравнения осуществляется с помощью стробирующих сигналов, формируемых линией задержки 10 и генератором 11 стробирующих сигналов, которые управляются блоком управления.Постоянное соединение входа схемы сравнения непосредственно с контактом объекта контроля позволяет анализировать не только выходную информацию и контро- лировать параметры выходных сигналов объекта контроля, но и осуществлять контроль эа правильностью подачи на входные контакты объекта контроля входных воздействий, Причем соединение входа схемы сравнения с контактом объекта контроля выполнено таким образом, что возможен контроль за надежной электрической связью между...
