Способ измерения коэффициента усиления концентратора магнитного поля
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 661449
Авторы: Аллаберенов, Коняева, Суханов, Туджанова, Шарипов
Текст

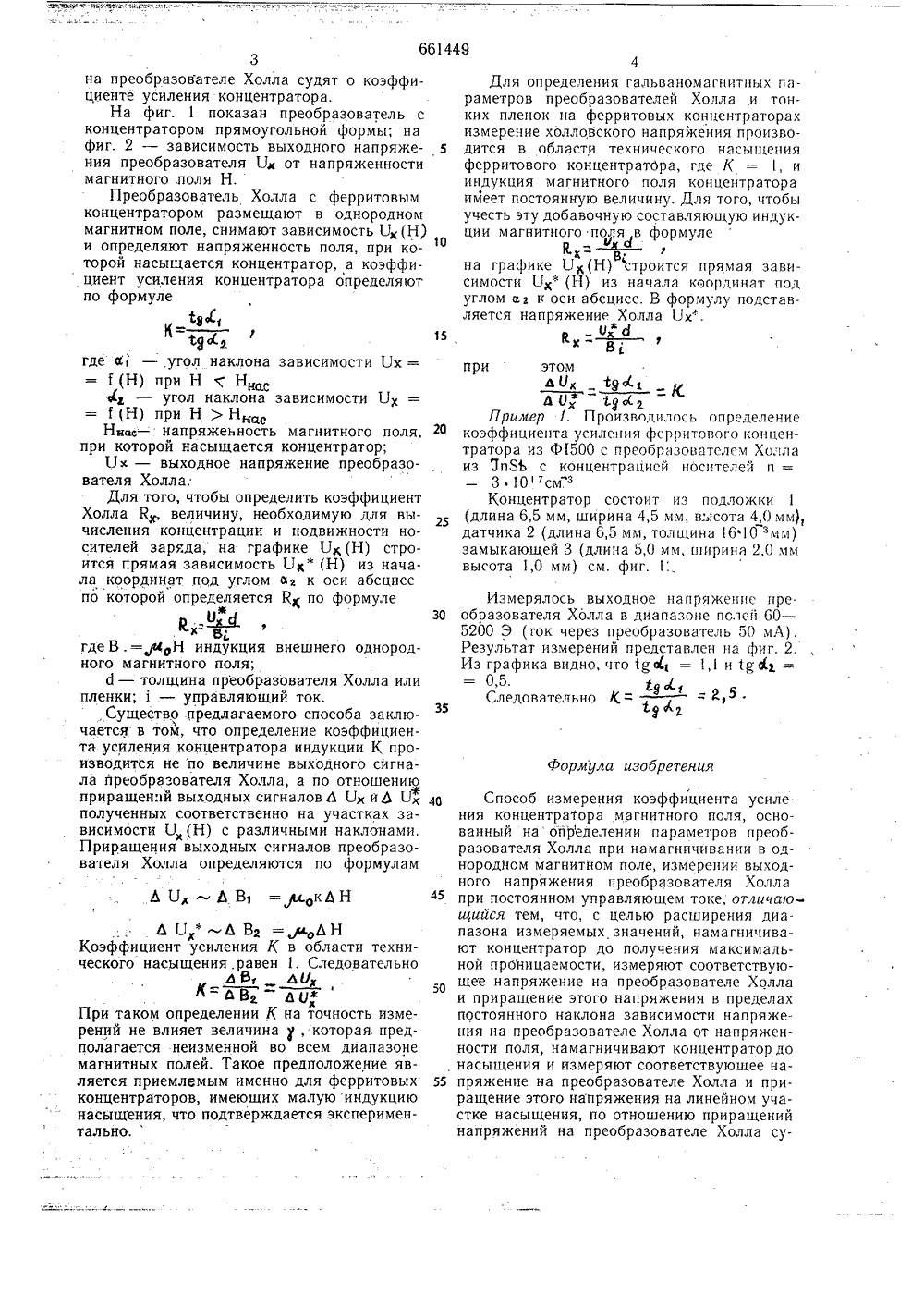

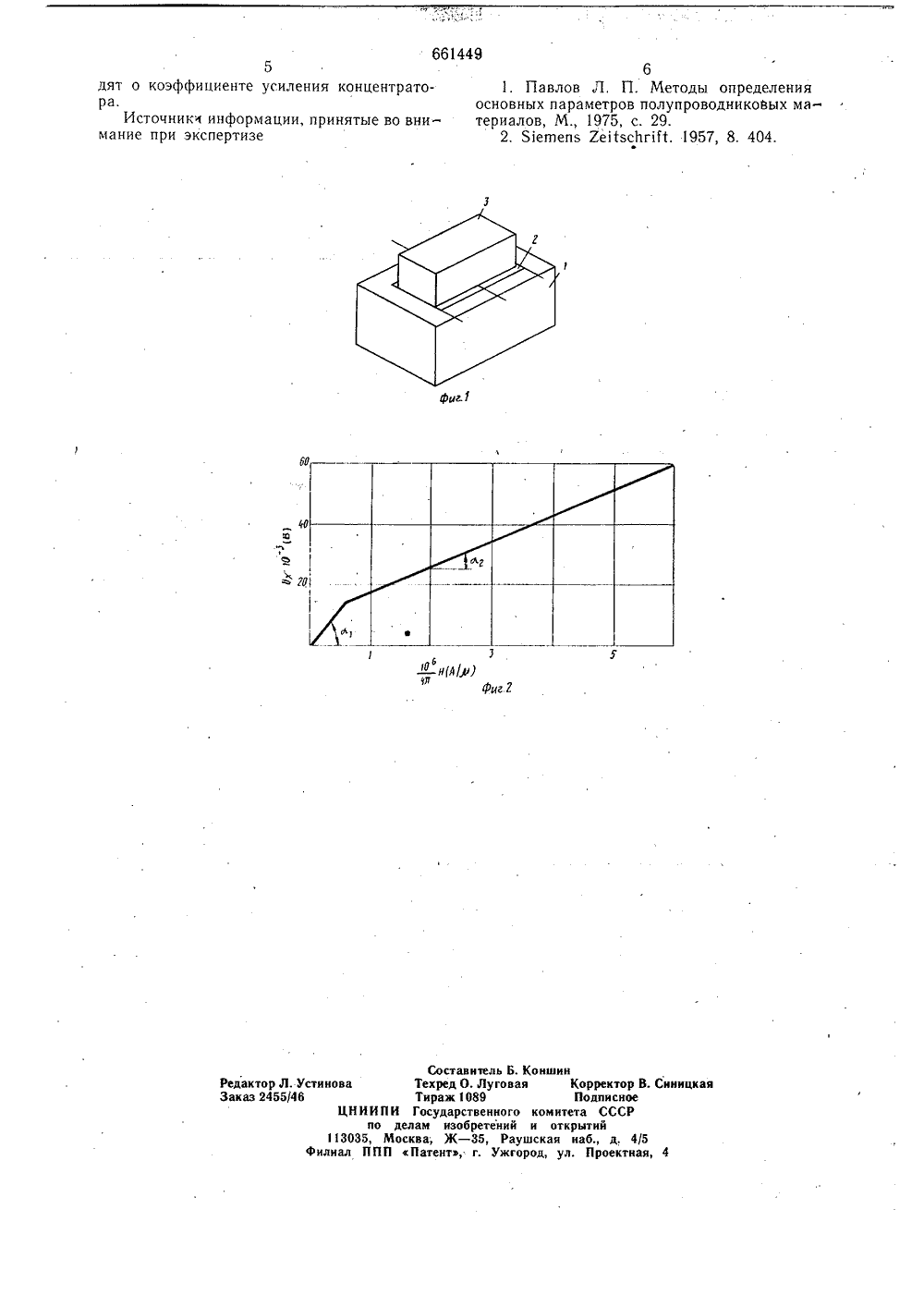

ОП КСАН ИЕ ИЗОБРЕТЕНИЯ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциал мсти цесааРеслублик оц 661449 с1) Дополнительное к т, свид-ву 2) Заявлено 20.07.76 (21) 2390393/18-21(51) М, Кл, б 01 й 33/06 присоединением заявк Государственный комитет сссР оо делам иэооретеиий и открытийата опубликования описания 10,05,792) Авторы изобретения Физико-технический институт АН Туркменской СС 71) Заявитель(54) СПОСОБ ИЗМЕРЕНИЯ КОЭФФИЦИЕНТА УСИЛЕНИЯ К НЦЕНТРАТОРА МАГНИТНОГО ПОЛЯИзобретение относится к измерению электрических и магнитных величин и используется при определении физических параметров гальваномагнитных преобразователей и тонких пленок с ферритовым концентратором магнитного поля; 5Известные способы определения коэффициента усиления концентраторов магнитного поля заключаются в том, что преобразователь Холла с известной чувствительностью у располагается в воздушном зазоре концентратора. Затем концентратор с преобразователем Холла в зазоре помещается в однородное магнитное поле с известной напряженностью, и по значению выходного сигнала преобразователя Холла определяется коэффициент усиления концентратора а физические параметры преобразователя Холла определяются вне концентратора 11.Известные способы измерения имеют низкую точность и непригодны при малых зазорах в концентраторе и при сложных конфигурациях концентратора. 20Известны также способы измерения коэффициента усиления концентратора магнитного поля, основанные на измерении параметров преобразователя Холла при намаг 2ничивании в однородном магнйтноМ поле; измерении выходного напряжения преобразователя Холла при постоянном управляющем токе 2).Недостаток известного способа - низкий диапазон измеряемых значений коэффициента усиления концентратора.Цель изобретения - расширение диапазона измеряемых значений коэффициента усиления.Цель достигается тем, что в способе измерения, основанном на измерении параметров преобразователя Холла при намагничивании в однородном магнитном поле, изме- рении выходного напряжения Холла при постоянном управляющем токе, намачивают концентратор до получения максимальной проницаемости, измеряют соответствующее напряжение на преобразователе Холла и приращение этого напряжения в пределах постоянного наклона зависимости напряжения на преобразователе Холла от напряженности поля, намагничивают концентратор до насыщения и измеряют соответствующее напряжение на преобразователе Холла и приращейие этого найряжения йалйнейном участке насыщения, по отношению приращений661449 61. Павлов Л, П. Методы определения основных параметров полупроводниковых материалов, М., 1975, с. 29,2. Яетепз Уе 1 йс 11 пй. 1957, 8, 404. фиг./ 1 и/4/,и)л Составитель Б. Кон Техред О, Луговая Тираж 1089 ИИПИ Государственного ко по делам изобретений и 35, Москва; Ж - 35, Раушск ППП Патент, г. Ужгород5дят о коэффициенте усиления концентратора.Источник 1 информации, принятые во внимание при экспертизе Корректор В.Подписноеитета СССРоткрытийя наб д, 4/5ул, Проектная
СмотретьЗаявка
2390393, 20.07.1976
ФИЗИКО-ТЕХНИЧЕСКИЙ ИНСТИТУТ АН ТУРКМЕНСКОЙ ССР
СУХАНОВ САЯТ, АЛЛАБЕРЕНОВ ОРАК, КОНЯЕВА ВЕРА ФЕДОРОВНА, ТУДЖАНОВА ИРИНА НИЯЗОВНА, ШАРИПОВ ОРУНБАЙ
МПК / Метки
МПК: G01R 33/07
Метки: концентратора, коэффициента, магнитного, поля, усиления
Опубликовано: 05.05.1979
Код ссылки
<a href="https://patents.su/3-661449-sposob-izmereniya-koehfficienta-usileniya-koncentratora-magnitnogo-polya.html" target="_blank" rel="follow" title="База патентов СССР">Способ измерения коэффициента усиления концентратора магнитного поля</a>
