Номер патента: 1431386

Опубликовано: 27.05.1999

Авторы: Гаврилов, Заварухин, Сироткин, Цветов

МПК: C25D 21/12

Метки: длинномерного, изделия, плотности, поверхности, распределения, электролитической, ячейке

Способ определения распределения плотности тока на поверхности длинномерного изделия в электролитической ячейке, включающей нанесение диэлектрического покрытия на участок длинномерного изделия, длиной не меньше длины рабочей зоны ячейки, подачу на электрод ячейки и изделие постоянного напряжения, пропускание изделия через ячейку, регистрацию зависимости тока ячейки с момента введения участка с покрытием до момента, при котором участок с покрытием начинает занимать всю длину рабочей зоны ячейки, определение плотности тока на поверхности изделия, отличающийся тем, что, с целью повышения точности определения распределения плотности тока и расширения сортамента изделий, дополнительно...

Номер патента: 1820853

Опубликовано: 07.06.1993

Авторы: Заварухин, Кащеев, Кузнецов, Петрова, Смирнов, Сорокин

МПК: B01D 47/04

Метки: аппарат, барботажный, вихревой

...жидкости7. Завихритель 3 разделен на дае части кольцевой поперечной перегородкой 9. При работе аппарата в.аихреаой камере 2 образуется кольцевой газожидкостный слой 10.Вихревой барботажный аппарат. работает следующим образом, Газ, содержащий пыль и различные примеси, например, С 2, 802 Р 2, НР, ЙНз и т,д. поступает через патрубок 6, расположенный на боковой стенке ; корпуса 1; Одновременно по патрубку 5.подается жидкость, содержащая присадки для связывания газообразных примесей; Иэ патрубка 5 жидкость попадает на внешнюю часть кольцевой поперечной перегородки 9 и растекается по окружности завихрителя 3.Поток газа из кольцевого объема, образованного боковой стенкой корпуса 1 и эааихрителем 3, поступает вихревую камеру 2 через щели...

Номер патента: 1767027

Опубликовано: 07.10.1992

Авторы: Заварухин, Ковалев

МПК: C23C 8/32

Метки: газового, стальных, сульфоцианирования

...является. минимальной, расчет к центру и убывает по мере приближения к верхней кромке защитного покрытия, т.е, ЬЬг=Ьдпз. Такой характер занесения откосов дорог повышает устойчивость защитного покрытия против оползней, обвалов, т.к. линия скольжения обрушения 7 и глубина проникновения автопокрышки не совпадают.При защите берегов 8 рек от размыва (см.фиг,9) высота автопокрышки возрастает от низа к верхней кромке защитного покрытия (ЬЬ 2 ЬзЬ), т.к, чем выше барьер на пути речной волны, тем меньше вплеск водной пары, т,е. тем больше эффект гашения водной ударной волны,При монтаже укладки плиты 1 и автопокрышки 3 производится последовательно, т,е, сначала устанавливается плита 1 и надевается на ее выступы 2 автопокрышка 3, при этом...

Номер патента: 1718363

Опубликовано: 07.03.1992

Автор: Заварухин

МПК: H02P 8/00

Метки: двигателем, шаговым

...И 10 и разрешаетпрохождение импульсов с первого выходагенератора 6 импульсов через первый элемент ИЛИ 8 на группу 2 элементов И, т.е,происходит импульсная модуляция сигналов распределителя и на обмотки двигателяпоступает модулированный сигнал.Одновременно сигнал с триггера 7 поступает на третий элемент И 15 и разрешаетпрохождение импульса постоянной длительности, сформированного по заднемуфронту сигнала выхода А. Этот импульс свторого формирователя образуется в начале поворота ротора и подается на группу 2элементов И. Он накладывается на импульсы генератора, поступающие через первыйэлемент И 10, и образует один длинный импульс в начале пачки, модулирующей сигналы распределителя,За время действия этого импульса ток вобмотке фазы...

Номер патента: 1718362

Опубликовано: 07.03.1992

Автор: Заварухин

МПК: H02P 8/00

Метки: двигателем, шаговым

...импульсов с первого выхода генератора 6 через элемент И 11 и элемент ИЛИ 9 на вторые входы группы элементов И 2,Обмотки Ф 1 и Ф 2 двигателя 4, определяемые кодом распределителя 1, подключаются к источнику питания с частотой и скважностью, определяемыми вторым выходом генератора 6. Ротордвигателя 4 начинает поворот под действием среднего тока в обмотках, При этом исчезает сигнал на выходе А импульсного датчика 5, который пока никакого влияния на работу устройства не оказывает. Таким образом формируют ток, создающий максимальный момент на валу двигателя.По прохождении ротором половины шага кратковременно появляется сигнал на выходе В импульсного датчика 5, который переключает триггер 7, чем снимает разрешение на прохождение импульсов с...

Номер патента: 1713075

Опубликовано: 15.02.1992

Автор: Заварухин

МПК: H02P 8/12

Метки: двигателем, шаговым

...распределитель 1 в положение, соответствующее подаче тока в обмотки тех фаз двигателя, которые должны быть включены при отработке данного шага, Второй триггер 13 сброшен (в устойчивом положении двигателя 4 на выходе А датчика есть сигнал), и сигнал его инверсного выхода вместе с сигналом первого триггера 12 разрешает прохождение импульсов с первого выхода генератора 11 импульсов через первый элемент И 8 и второй элемент ИЛИ 7 на группу 2 элементов И, где эти сигналы модулируют выходы распределителя 1. Модулированные сигналы поступают в усилители и вызывают появление тока в соответствующих обмотках двигателя, Двигатель 4 трогается с места, сигнал на выходе А датчика 5 пропадает. По его заднему фронту третий формирователь 16 формирует один...

Номер патента: 1709200

Опубликовано: 30.01.1992

Авторы: Заварухин, Ковалев

МПК: C23C 8/00, G01N 31/00, G01N 7/00 ...

Метки: азотирования, аммиака, диссоциации, процессе, степени

...сбрасывается в атмосферу через второй сбрасывающий Фильтр 10, Запорные сосуды8 и 11 имеют одинаковые объемы и примерно равные глубины погружения входных трубок (1 и Ьг), СбрасывающиеФильтры 9 и 10 также имеют одинаковые размеры и заполнены одинаковымфильтрующим веществом (например, маршалитом или мелким кварцевым песком),так как в рабочем пространстве печи1 азотирования перепад давления оченьнебольшой, то при равных глубинахпогружения входных трубок в запорныхсосудах 8 и 11 и равных сопротивлениях сбрасывающих фильтров 9 и 10,при одинаковом составе газа на входеи выходе.из печи 1 в конце процессапродувки перед включением печи 1 наподъем температуры на обоих входахдифманометра 12 будет равное давление и стрелка дифманометра 12...

Номер патента: 1642579

Опубликовано: 15.04.1991

Автор: Заварухин

МПК: H02P 8/00

Метки: двигателем, старт-стопного, шаговым

...генератора 6 на управляющие цепи обмоток двигателя 4 (поскольку сигнала на выходе А д тчика 5 нет, то на выходе инвертора 12 есть разрешающий сигнал). При этом на группу элементов И 2 поступают с генератора 6 импульсы, формирующие в обмотках более низкое, чем в предыдущем случае, среднее значение тока.Генератор 6 может, например, вырабатывать импульсы с одинаковой частотой, но с различной длительностью. Таким образом формируют меньший ток для доводки ротора до следующего устойчивого положения По окончании поворота ротора на один шаг появляется сигнал на выходе А импульсного датчика, который снимает разрешающий сигнал с первого входа элемента И 11, чем запрещает прохождение импульсов с первого выхода генератора 6 на группу элементов И...

Номер патента: 1472137

Опубликовано: 15.04.1989

Авторы: Гольдштик, Горяев, Жирков, Заварухин, Коротков, Кузнецов, Масляков, Сергеев, Симоненко, Смирнов, Шишканов, Щербаков, Юдин

МПК: B04C 5/103

Метки: циклон

...верхнего конуса,Циклон работает следующим образом.Запыленный газ -через патрубок 4тангенциально вводится в верхнюючасть аппарата и по кольцевому каналу5 равномерно распределяется по окружности корпуса. Далее через зазор 55, 8, вращаясь, поступает в зону сепарации 9. При прохождении газа череззазор 8 поток газа оттесняется к стенке конуса 1 и, миновав кольцевой выступ 7, движется под ним к внешней 1 ь (/17 29 ва среднерасходной скорости газавдоль канала,Такое исполнение позволяет без 1(я) 1/2 1-г/ая дпя+ ДЛя наилучшего использования сепарирующей способности канала без существенного увеличения гидравлического сопротивления значение среднерасходной скорости в канале не должно превьппать величину скорости газа во входном патрубке....

Номер патента: 1444668

Опубликовано: 15.12.1988

Автор: Заварухин

МПК: G01P 13/00

Метки: вращения, направления

....вход элемента И 8, но, поскольку триггер 2находится в сброшенном состоянии павыходе элемента И 8 сигнала нет. Затем появляется сигнал на входе Б ипоступает на вход Б триггера 2. Сигнал с выхода Ц триггера 2 подаетсяна первый вход элемента И 8, но, поскольку сигнала на входе А уже нет.,то и на выходе элемеьта И 8 он не образуется. Затем появля зтся сигнал на входе В и поступает через элемент ИЛИ 5 ца вход 11 триггера, сбрасывая его в исходное состояние - сигнал 11 2 снимаетсяАналогично работают и другие.блоки, и сигнал ца входе устройства це Обр,;зует я.Если сц.гнали на входах устройства появляются в очередности; начала ца входе В, затем - Б, затем А, то сигнал с вхоДН В через элемент ИЛИ 5 лроходцт на вход К триггера 2 и сбрасывает его....

Номер патента: 1211844

Опубликовано: 15.02.1986

Автор: Заварухин

МПК: H02P 8/16

Метки: двигателем, фаз, четным, числом, шаговым

...выход которого подключен через формирователь 5 импульсов к первым входам элементов ИЛИ 3,4 и генератора 6. Прямой выход генератора бсоединен с вторым входом элементаИЛИ 3, выход которого подключен кпервым входам элементов И 7 и 8. Инверсный выход генератора 6 соединенс вторым входом элемента ИЛИ 4, выход которого подключен к первым входам элементов И 9 и 10. Вторые входыэлементов И 7 - 10 соединены с соответс вуюЩими выходами распределителя импульсов 1. Выходы элементовИ 7 и 8 соединены с управляющими входами усилителей мощности 15 и 16первой группы фаэ 11 и 12, а выходыэлементов И 9 и 10 - с управляющимивходами усилителей мощности 17 и 18второй группы фаз 13 и 14 шаговогодвигателяУстройство работает следующим образомДля переключения...

Номер патента: 1202731

Опубликовано: 07.01.1986

Авторы: Бутаков, Гринберг, Заварухин, Лобанов

МПК: B23B 27/16

Метки: пластина, режущая

...5Цель достигается за счет увеличения ре. альной площади контакта опорной поверхности пластины с опорной поверхностью державки резца и приводит к увеличению стойкости режущей пластины. 1 ОНа фиг. 1 - изображена пластина в изометрии; на фиг, 2 - пример использования пластины в правом проходном резце.Режущая пластина содержит режущую кромку 1, ограниченную вершинами 2 и 3, и опорную часть 4 в форме двугранного угла 5, ось 6 которого расположена под углом к режущей кромке. Режущая пласти. на предназначена для использования в пра. вом проходном резце; для которого вершина 2 пластины является основной. Опорная часть выполнена асимметричной, а ось 6 двугран. ного угла смещена к основной вершине 2,При этом двугранный угол развернут вокруг...

Номер патента: 1174553

Опубликовано: 23.08.1985

Авторы: Богомолов, Бутаков, Волков, Заварухин, Злобин, Михайлин, Чувилин

МПК: E21B 10/52

Метки: бурового, зубок, инструмента, твердосплавный

...по долотам Производственногообъединения "Куйбышевбурмаш"(53622;24.05.55,(088,856) Авторское свидетельство СССРВ 848565, кл, Е 21 В 10/58, 1975.Патент США В 4176725, кл, 175-374,опублик. 1979,А(,54)57 )1. ТВЕРДОСПЛАВНЫЙ ЗУБОК. ДЛЯБУРОВОГО ИНСТРУМЕНТА, содержащийрабочую головку, цилиндрический хвосЯО 1174553 А товик с полостью и размещенный в нейдиск, о т л и ч а ю щ и й с я тем,что, с целью повышения его эксплуатационной стойкости, между диском идном полости хвостовика образованагерметизированная камера, заполненная несжимаемой жидкостью с температурой кипения выше температуры нагрева хвостовика в процессе работы,2, Твердосплавный зубок по п, 1,о т л и ч а ю щ и й с я тем, что вкачестве несжимаемой жидкости ис-пользован глицерин,3....

Номер патента: 1101742

Опубликовано: 07.07.1984

Автор: Заварухин

МПК: G01P 13/00

Метки: движения, направления

...ИЛИ 7. Первый1101742 30 4 6 Э Ф18 РЯ Вне вход каждого элемента ИЛИ 7-9 соединен с выходом Ф, соответствующеготриггера 1-3, а второй вход первогоэлемента ИЛИ 7 - с выходом второгоэлемента И 5 и вторым входом выходного элемента ИЛИ 10, второй входвторого элемента ИЛИ 8 - с выходомтретьего элемента И б и третьим входом выходного элемента ИЛИ 10, второй вход третьего элемента ИЛЙ 9с выходом первого элемента И 4 и первым входом выходного элемента ИЛИ 10,выход которого является выходом устройства,Входами устройства могут быть выходы путевых датчиков, коммутатора или 15шины импульсного управления шаговымдвигателем. Устройство работает следующим образ ом. 20Сигналы,по чередованию которых необходимо. определить направление .движения,...

Номер патента: 997256

Опубликовано: 15.02.1983

Автор: Заварухин

МПК: H03K 23/00

Метки: импульсов, частоты

...3, Таким образом кодом блока 3 определяется очередность сигналов на выходе устройства.Импульс на сброс триггера 13 поступает через элемент 12 ИЛИ с одно го из элементов 9-11 И, выбор которого осуществляется .блоком 3. После сброса триггер 13 возвращается в исходное состояние и подает разре шающий сигнал на элемент 1 совпаде- ния для пропуска очередного импульсавходной частоты на линию 2 задержки.Таким образом основная группаэлементов И формирует порядок сле дования импульсов на выходе за времязадержки импульсов на входе, а дополнительная группа элементов И, управляя триггером 13, формирует этовремя задержки. Йсходя из необходи мого коэффициента умножения частоты,блок 3 дает разрешающие сигналына элементы И обеих групп, определяя...

Номер патента: 963037

Опубликовано: 30.09.1982

Автор: Заварухин

МПК: G01B 7/30, G06G 7/22

Метки: функциональный

...рядной обмотки соединен с началом второй рядной обмотки перемычкой.На Фиг. 1 показан функциональный преобразонатель с обмоткой для угла 15 поворота от -90 до +90, общий вид 1 на Фиг, 2 - пример развертки роторной обмотки, выполненной н виде восьмерки и уложенной н один слой на замкнутом каркасе . 20функциональный преобразователь содержит магнитопронод 1 с обмоткой 2 возбуждения, ротор Э с первой 4 и второй 5 рядными обмотками, расположенными под углом друг к другу и п 25 реьычкой 6;Первый ниток первой рядной обмотки (Фиг.2) уложен от точки а по диагонали рабочей части каркаса до точки б,затем по нерабочей части каркаса ротора 3 до точки в,где начинается второй виток ,первой обмотки и т.д. до точки г, где заканчивается укладка всех...

Номер патента: 952181

Опубликовано: 23.08.1982

Авторы: Заварухин, Филиппов

МПК: A01K 59/04

Метки: загустевшего, закристаллизовавшегося, извлечения, меда, сотов

...распечатывание сотов с загустевшим и закристаллизовавшимся медом, затем соторамки устанавливают в медогонку и нагрев меда в соторамках ведут в электромагнитном поле сверхвысокой частоты (СВЧ). Нагрев меда осуществляют до температуры 45 - 50 С. Центрифугирование проводят совместно с нагреванием или после него. Нагревание меда до указанной температуры уменьшает вязкость меда в 8 - 10 раз по сравнению с нагревом до температуры 20 - 30 С. Пример, Рамку с загустевшим медом 435 Х 145 мм весом 1 кг 300 г распечатали, после распечатывания вес рамки составил 1 кг 190 г. Рамку установили в электрофицированную медогонку. Затем в медогонку ввели волноводный облучатель с равномерным полем по всей поверхности рупора, размер раскрыва рупора...

Номер патента: 940714

Опубликовано: 07.07.1982

Авторы: Заварухин, Филиппов

МПК: A01K 59/00

Метки: закристаллизовавшегося, меда, распускания, сотах

...сохраняют свою структурную жесткость. С ленты 8 З 0 рамки подают на приемный стол, пде про 940714исходит их распечатывание, Температура меда в сотах на выходе из установки при мощности генератора 500 Вт составляет 45 - 50 С. Применение электромагнитного поля СВЧ с частотой, равной резонансной частоте диполей воды при длине волны 1 - 1,6 см позволяет интенсифицировать процесс нагрева меда и, используя свойства воды, находящейся в меде, избирательно нагревать мед по отношению к воску. Тангенс диэлектрических потерь при облучении меда с находящейся в нем водой электромагнитным полем с частотой, равной резонансной частоте диполей воды максимален в отличие от всех других диапазонов и частот.Холодный воздух для обдува сотов можно получить,...

Номер патента: 919137

Опубликовано: 07.04.1982

Авторы: Андрианов, Заварухин, Смирнов

МПК: H04L 25/00

Метки: информации, передачи

...ного накопителя, второй шифратор 3, второй дешифратор 4, элемент ИЛИ 5, регистр б сдвига центрального накопителя, первый шифратор 7, первый деПосле накопления в дополнительном регистре 1 сдвига и-разрядного информационного слова по команде блока 15 управления осуществляется его пера- дача регистру 6 сдвига центрального накопителя; Одновременно появляется сигнал разрешения передачи на втором9191 5выходе блока 15 управления. Синхроимпульсы, поступая с выхода умножителя 14 частоты через шифратор 3 и дешифратор 4 на вход синхронизациирегистра сдвига б центрального накопителя, вызывают последовательныйсдвигего содержимого в сторону старшего разряда, Те же синхроимпульсы,поступая на второй вход шифратораосуществляют стробирование содержимо-...

Номер патента: 752766

Опубликовано: 30.07.1980

Авторы: Заварухин, Пахомов

МПК: H03K 3/64

Метки: генератор, импульсов, многоканальный

...входом формирователя импульсов.На чертеже изображена структурнаясхема предложенного устройства. 15Устройство содержит опорный генератор 1, делитель 2 частоты, 11 каналов3-1 - 3- 11 формирования импульсов,каждый из которых содержит формирователЬ 4 ;импулЬсов, эадатчик 5 кода и 20блок 6 выбора .:частоты.Устройство работает следующим образом,Опорный генератор 1 подает опорнуючастоту на вход делителя 2 частоты, которий преобразует ее в несколько разныхчастот на входах блока 6 выбора частотыВ кажном канале 3 формирования импульсов с задатчика 5 кода в формирователь4 импульсов поступают данные о эадержке выходного импульса относительно начала периода и его длительности, а в блок6 выбора частоты - команда о том, накакой частоте должен...

Номер патента: 746881

Опубликовано: 05.07.1980

Авторы: Заварухин, Капитонов

МПК: H03K 3/80

Метки: генератор, импульсов, многоканальный

...подключен к шине источника опорной частоты, а выход- к первому входу перво 1 оале- мента сравнения вФорой вход которого подкаочен к выходу датчика кода длительности такта, а выход - ко входу "сброс" счетчика тактов.,алемент НЕ и Й каналов, каждый из которых содержит выходной триггер, счетчик импульсов, выход которого подключен к первому входу второго алемента сравнения, второй вход которого соединен с выходом датчика кода времени задержки переднего фронта,импульса, третий элемент сравнения, первый вход которого подкаочен к датчику кода задержки заднего фронта импульса, о т л ич в ю щ н й с я тем, что, с пелью повышения надежности , устройства в работе, в него введен алемент И, первый вход которого подкаочен к шине источника опорной...

Номер патента: 590692

Опубликовано: 30.01.1978

Авторы: Бадешко, Заварухин

МПК: G01F 10/04

Метки: временных, интервалов

...реверсивного счетчика 7,Формирователь 2 квантующих импульсов по командам генератора 1 формирует две последовательности импульсов с различными временными параметрами и подает их на элементы 3 и 4 И, которые формируют импуль590692 20 как при этом 40 где К= - ; Лlи 1 = - (т 1+т); Л)и = - (т+т) сы на выходе при совпадении квантующих и измеряемых импульсов, приходящих со входа устройства, При этом с первого элемента 3 И импульсы попадают на первый вход реверсивного счетчика 7 и через делитель частоты с коэффициентом деления, равным К - 1, попадают на вход суммирующего счетчика б.С выхода второго элемента 4 И импульсы попадают на второй вход реверсивного счетчика 7.В суммирующем счетчике образуется число (К - 1) и, а в реверсивном счетчике...

Номер патента: 538484

Опубликовано: 05.12.1976

Автор: Заварухин

МПК: H03K 5/18

Метки: импульсов, информационных, селектор

...7 не перебрасывается, устройство остается в исходном состоянии.Таким образом, приходящие на вход устройства импульсы измеряются по длительности для выделения их как тактовых или стробируются длявыделения в виде импульсов информации, Приэтом длина стробирующего импульса равна минимально допустимой длине тактового импульса навходе устройства. Это позволяет увеличить помехоустойчивостьустпойства как в части выделения тактовых импульсов, так и информационных и увеличить достоверность имформации, выделяемой устройством,5Таким образом, в предлагаемом устройствеповышается надежность работы благодаря защищенности его от импульсных помех, меньших необходимой длительности сигнала, и сокращается время обработки информации благодаря тому, что...

Номер патента: 514313

Опубликовано: 15.05.1976

Автор: Заварухин

МПК: G06K 15/20

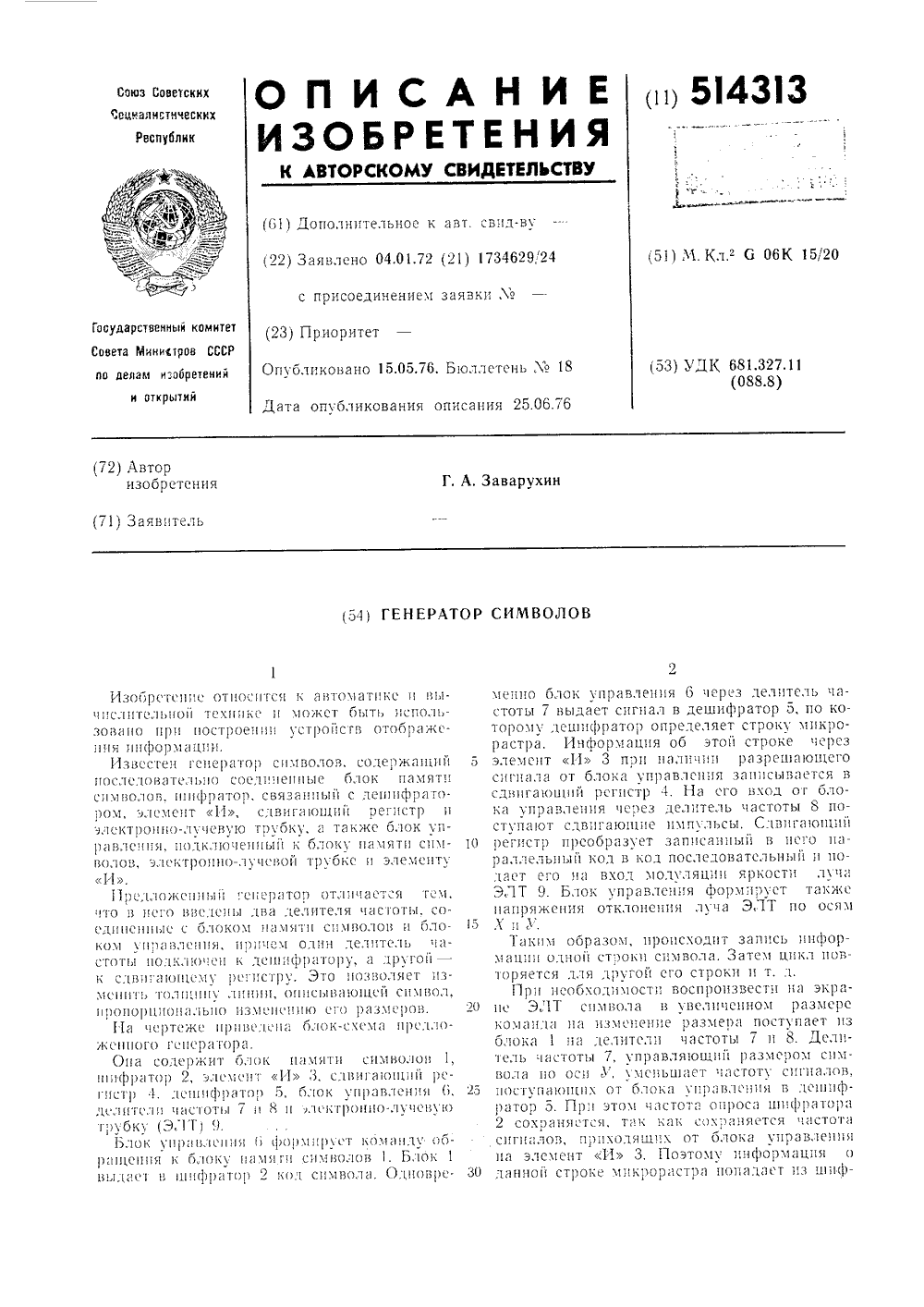

Метки: генератор, символов
