G01L 19/12 — аварийные или сигнальные

Номер патента: 853444

Опубликовано: 07.08.1981

Авторы: Рубан, Шевчук

МПК: G01L 19/12

Метки: внутреннегосгорания, давления, двигателя, системесмазки

...батарея 10, служащая одновременно источником питания электросхемы двигателя.Устройство работает следующим образом.Одновременно с включением системы зажигания сигналиэатор давления 1 и сигнализатор температуры 4 оказываются подключенны ми к батарее 10. Так как давление масла в системе смазки в этот момент ниже допустимого, то сигнализатор давления 1 выдает на индикатор давления 2 и исполнительный элемент аварийного выключения 3 сигнал аварии, Исполнительный элемент аварийного выключения 3 своими контактами 7 разрывает цепь включения системы зажигания 9, Сигнализатор температуры 4 не выдает на исполнительный элемент 7 управляющий сигнал до достижения температурной жидкости в системе охлаждения заданного уровня, и нормально замкнутые...

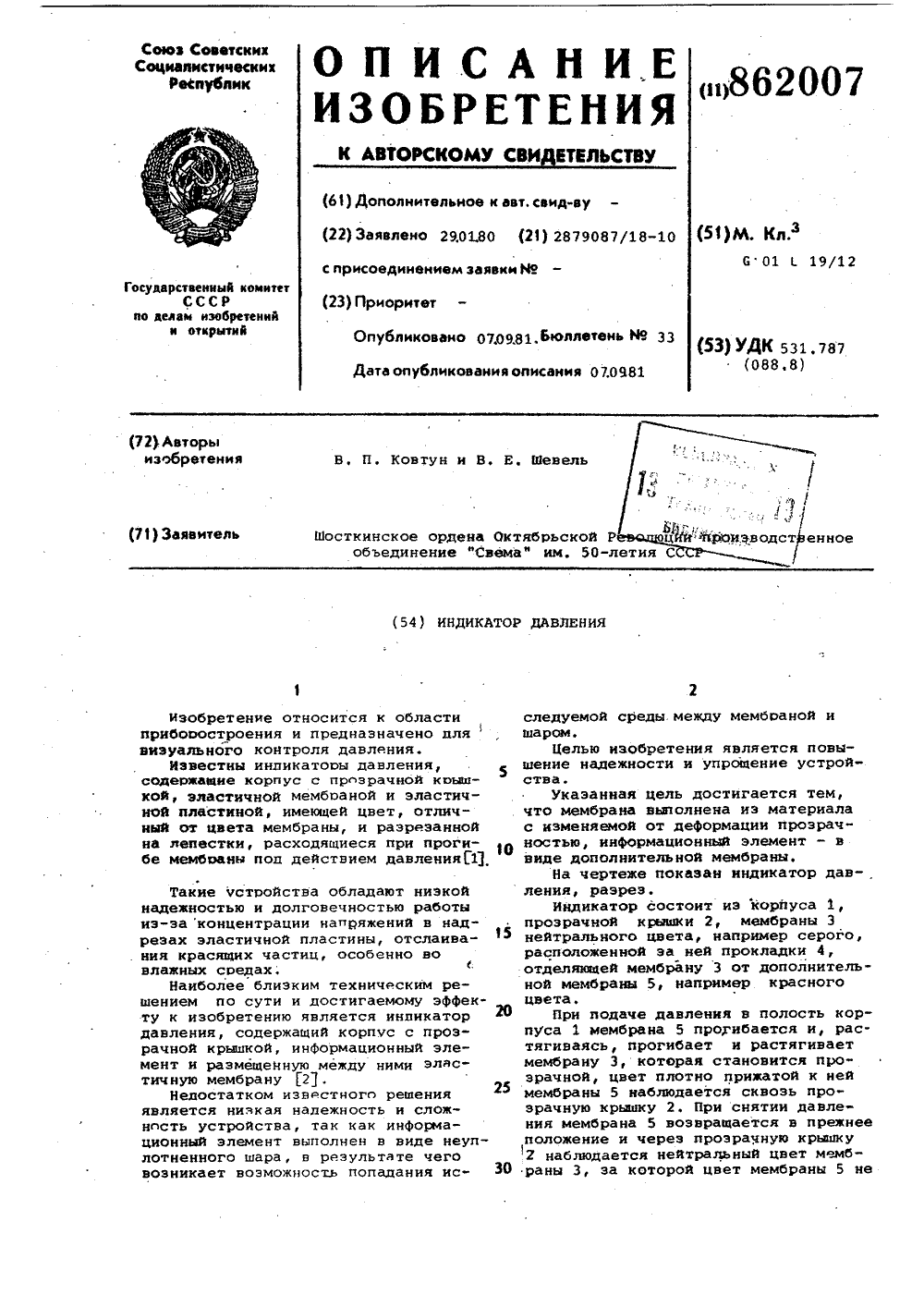

Номер патента: 862007

Опубликовано: 07.09.1981

Авторы: Ковтун, Шевель

МПК: G01L 19/12

Метки: давления, индикатор

...воэможность попадания ис- ЗО емой среды между мембпа лью изобретения являетс надежности и упрощение шение ус р ства.Укаэанная цель достигается тем, что мембрана выполнена из материала с изменяемой от деформации прозрачностью, информационный элемент - в виде дополнительной мембраны.На чертеже показан индикатор д ления, разрез.Индикатор состоит из корпуса 1, прозрачной крышки 2, мембраны 3 нейтрального цвета, например серого, расположенной за ней прокладки 4, отделяющей мембрану 3 от дополнительной мембраны 5, например красного цвета.При подаче давления в полость корпуса 1 мембрана 5 прогибается и, растягиваясь, прогибает и растягивает мембрану 3, которая становится прозрачной, цвет плотно прижатой к ней мембраны 5 наблюдается сквозь...

Номер патента: 892249

Опубликовано: 23.12.1981

Авторы: Бетьянис, Долинский, Луфт

МПК: G01L 19/12

Метки: датчик, разрежения, электрический

...присоединения к электрической цепи, по отношению к нижней части, содержащейперекидное контактное устройство,что усложняет сборку датчика,Цель изобретения - упрощение изготовления и повышение ресурса датчика,Эта цель достигается тем, что вэлектрическом датчике разрежения,содержащем корпус, в котором по периферии укреплена мембрана, разделялок 11, в свою очередь, упираютсяв пазы контактного мостика 12, выполненного в виде диска.На упоре 5 установлен изолятор13 с клеммами 14 и фильтром 15. Однаиз клемм через шинку 16 электрикчески соединена с корпусом (дублированный контакт на "массу").Датчик собран в обойме 17., Благодаря завальцовке шинка неподвижно соединена с корпусомчерез обойму 17, что обеспечивает надежныйэлектрический...

Номер патента: 960563

Опубликовано: 23.09.1982

Авторы: Архаров, Глушков

МПК: G01L 19/12

Метки: воздухоочистителя, засоренности, индикатор

...угол, пропорциональный перемещению поршня чувствительного элемента. При отпускании кнопки 26 пружина 16 перемещает стержень 8 и запорный орган 9 разобщает полости А и Б, одновременно клапан 11 соединяет полость А с атмосферой, однако поршень 2 остается в положении, соответствующем моменту замера, так как рычаг 22 находится в эа цеплении с обоймой 19, а ее обратному вращению препятствует, пружина 25. Возвращение поршня 2 в исходное положение осуществляется путей нажатия на кончики. рычагов 22 в направлении оси индикатора. Рычаги 22 выходят из зацепления с обоймой и пружина 7 возвращает поршень .2 в исходное положение,однако обойма 19 относительно первоначального остается в повернутом положении. Таким образом, при замере происходит...

Номер патента: 977961

Опубликовано: 30.11.1982

Авторы: Ализаде, Амиров, Гусейнов, Казиев, Кутовой

МПК: G01L 19/12

Метки: манометр, показывающий, сигнализирующий

...пружины 1,получаемые под действием подаваемого 15давления, преобразуются через передаточно-множительный, механизм 2 в угловоеперемещение стрейки 3, движущейся пошкале 4, Движение стрелки 3 с помощьюштырька 5 передается вилке-поводку 6, 20которая, в свою очередь, приводит в движение через фрикционную пружину 10контактный рычаг 8 с металлическимиплопгадкамп 9 на конце. При приближениипоследних к чувствительным элементам 25(катушкам индуктивнос ти) неподвижныхконтактов, положение которых устанавливается с помощью узла задатчика 15, ониостанавливаются упорами 13 и в этотмомент появляются электрические сигналы 30формируемые на электрической схеме. Ког.да контактный рычаг 8 располохсен междунеподвижными контактами 12, он...

Номер патента: 979921

Опубликовано: 07.12.1982

Авторы: Ермолаев, Кузнецов, Купецкий, Юник

МПК: G01L 19/12

Метки: давлений, перепада, реле

...6может перемещаться внутри втулки 8посредством винта 9. На крьюке 10реле перепада давления размещен элек.трический разъем 11, к которомуподсоединены провода, идущие от герметичных контактов 6, а также находятся два штуцера "+" и "-", К штуМеру "+" подводится трубопровод от25 плюсового источника, к штуцеруот минусового источника давления.Реле работает следующим образом. При подключении штуцеров к источ.нику перепада давлений сильфон 2979921 Формула изобретения Н ПИПИ каз 9346/30 Тираж 887 Подпис илия.т ППП "Патент", г,ужгород, ул.Гроектная,4 сжимается, перемещая тягу 3, а вместе с ней и магниты 4 вверх.При этом измерительная пружина 5 также сжимается. При достижении расчетного перепада давления герметичные контакты б попадают в зону...

Номер патента: 991959

Опубликовано: 23.01.1983

Авторы: Гарольд, Тимоти

МПК: G01L 19/12

Метки: давления, индикатор

...стержень 59 выступает наружу относительно колпака 60и воздухонепроницаемо прикреплен кколпачку 62. 30Следящий элемент 51 связан соспиральной пружиной 63 Ряд первыххраповых зубьев 64 выступает из диска или элемента 65 и ряд сопряженныхвторых храповых зубьев бб выступает из второго диска или.элемента 67Диск 67 имеет пару проушин 68, кото. рйе размещены внутри сопряженных выемок в корпусе 57. Диск 67 таким.образом закрепляется против вращательного движения относительно корпуса 57.Стержень 59 направлен внутрь из колпака 60 и проходит через отверстие 69 в пробке 56 и через отверстие 70 в диске 67. Диск 65 жестко 45 прикреплен к стержню 59. Диск 65 таким образом вращается вместе со стержнем 59, Колпачок. 62 смещаетдиск 65...

Номер патента: 1002858

Опубликовано: 07.03.1983

Авторы: Бескоровайный, Гевейлер, Гуманюк, Литвишко, Смирнов

МПК: G01L 19/12, G08B 21/12

Метки: воздухоочистителя, засоренности, сигнализатор

...значениизасоренности в конце перемещения мембраны, т.е. срабатывание отражало момент и факт достижения предельной засоренности, но не Отражало текущегозначения самого усилия, выраженного ввеличине перемещения мембраны. Наличиепорогового устройства, способйого восцринимать информацию о текущем значении степени засоренности фильтра путем. ручного изменения (уменьшения) пределасрабатывания до его фактического срабатывания цри текущей степени засоренности и электрическая связь между названными элементами, позволяют использовать извлечевйую информацию при каждом ее значении.Таким образом, расширяются функциональные возможности сигнализатора за 28 ЬЙ 4счет измерения текущей степени засоренности фильтра.На чертеже изображена...

Номер патента: 1013780

Опубликовано: 23.04.1983

Авторы: Бобков, Колчин

МПК: G01L 19/12

Метки: давления, сигнализатор

...во входном каналеного значения амплитуды при наличии котоРого установлен сетчатый фильтр,постоянной составляющей давления в.2 и через прокладку 3 прижато седло.гидросистеме, которая может меняться 40 4 внутри которого установлен пров широких пределах. ходной клапан 5, выполненный из диИзвестные сигнализаторы давления . электРического матеРиала. Клапан 5не могут применяться для этой цели, пРижимается пРУжиной б к обратномутак как фиксируют продолжительность . клапану 7, который прижимается прувсего гидроимпульса на заданном уровжиной 8, установленной в прижимномне. Другим их недостатком является , штуцере 9, к седлу,4. Пружина 8 изо"невозможность Фиксации гидроимпульса . лирована от прижимного штуцера 9в случае, если величинаяпостоянной...

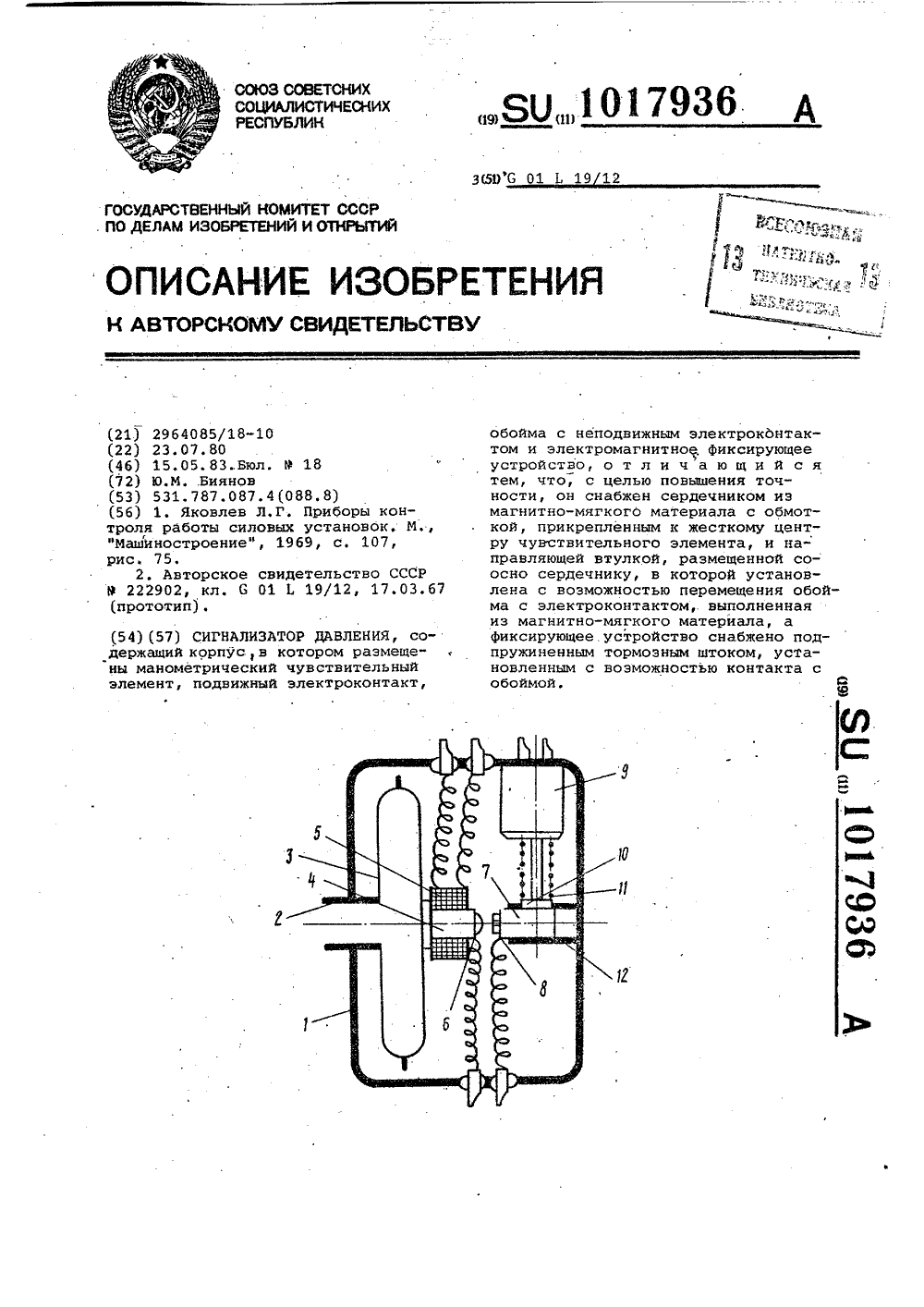

Номер патента: 1017936

Опубликовано: 15.05.1983

Автор: Биянов

МПК: G01L 19/12

Метки: давления, сигнализатор

...50 значение давления срабатывания. выставить зазор с высокой точностьюие представляется возможным из-за 3неизбежных колебаний .обоймы. С другойстороны, увеличение жесткости этихпружий приводит к увеличению суммарной жесткости измерительной системые,после фиксации обоймы, так как указанные пружины работают параллельно чувствительному элементу. Этозатрудняет применение сигнализаторав высокоточных и чувствительныхсистемахнапример, при работе намалых перепадах давления ). 4 55 60 65 мым в системах автоматического контроля и управления.Известен сигнализатор давления, содержащий расположенный в корпусе, чувствительный элемент, подвижный .контакт, прикрепленный к жесткому центру чувствительного элемента, .неподвижный контакт и герметичную...

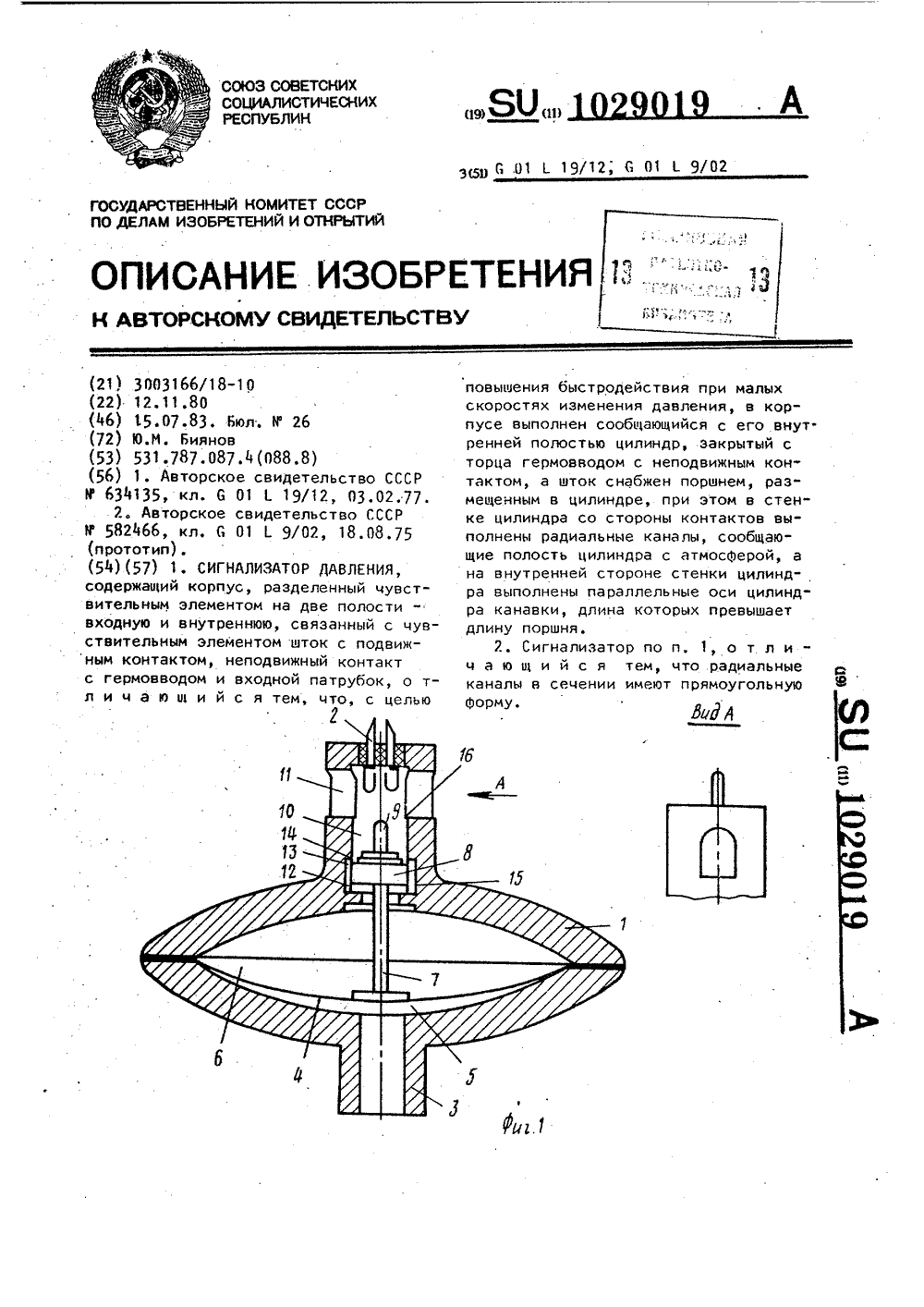

Номер патента: 1029019

Опубликовано: 15.07.1983

Автор: Биянов

МПК: G01L 19/12

Метки: давления, сигнализатор

...элементом шток с подвижным контактом,неподвижный контакт с гермовводом ивходной патрубок, в корпусе выполненсообщающийся с его внутренней полостью цилиндр, закрытый с торца гермо 019 2вводом с неподвижным контактом, ашток снабжен поршнем, размещенным вцилиндре, при этом в стенке цилиндрасо стороны контактов выполнены радиальные каналы, сообщающие полостьцйлиндра с атмосФерой, а на внутренней стороне стенки цилиндра выполнены параллельные оси цилиндра канавки,длина которых превышает длину поршня, причем радиальные каналы в сечении имеют прямоугольную Форму,На Фиг 1 схематически изображенпредлагаемый сигнализатор давления;на Фиг. 2 - граФик изменения ходапоршня с контактами.Сигнализатор содержит корпус 1с неподвижным контактом 2 и...

Номер патента: 1065705

Опубликовано: 07.01.1984

Авторы: Бирюков, Дадашев, Зверев, Щедрина

МПК: G01L 19/12

Метки: вакуумное, реле

...срабатывания, что ограничивает его область использования и снижает надежность и точность работы. 25Блажайшим по технической сущности к предлагаемому является вакуумное реле, содержащее корпус, внутри которого выполнена герметичная по- лость с чувствительной мембраной, электрически изолированную крышку, пару соединительных контактов,один из которых. выполнен .на мембране, контактную пружину и подводящийштуцер 2 ).Недостаток реле - наличие двух 35 уплотнений, что снижает надежность работы уплотнения в целом, а также наличие внутри реле пружины, с помощью которой производится настройка диапазона срабатывания. Указан О ное ухудшает надежность и точность срабатывания реле при повышенных температурах, например, при проведе-, нии...

Номер патента: 1076789

Опубликовано: 28.02.1984

Авторы: Каневский, Мельниченко, Папуш

МПК: G01L 19/12

Метки: давления, повышения, сигнализатор

...имеют северные полюса сверху,один - снизу (равноценно и противоположное расположение полюсов).Работа устройства осуществляетсяследующим образом,При нормальном режиме в контролируемом пространстве (например, в топке или газоходе котла) диск заслонки 7 под действием пружины 9 прижатк отверстию в корпусе 1, Наличие уплотнительной прокладки 10 способствует созданию герметичности затвора.Магнитопровод разомкнут. Благодаряналичию воздушных зазоров 15 сопротивление магнитопровода магнитномупотоку значительно и существеннаячасть магнитного потока между полюсами каждого магнита замыкается черезокружающее воздушное пространство,где около одного иэ.магнитов расположен геркон, Контактные пластины геркона при этом надежно замкнуты. При резком...

Номер патента: 1081449

Опубликовано: 23.03.1984

Авторы: Галимов, Рубан

МПК: G01L 19/12

Метки: внутреннего, давления, двигателя, сгорания, системе, смазки

...то сигнализатор 1 давления выдает на индикатор 2 давления и исполнительный элемент 3 65 аварийного выключения сигнал аварии.Исполнительный элемент 3 аварийноговыключения своими контактами 9 разрывает цепь включения системы 11 зажигания. Сигнализатор 4 температурыне выдает на исполнительный элемент 9управляющий сигнал до достижения температуры жидкости в системе охлаждения заданного уровня, и нормальнозамкнутые контакты 10 исполнительного элемента б запуска обеспечивают включение системы 11 зажигания.После выхода двигателя на режим,когда температура и давление маслане ниже допустимого уровня, сигнали-,затор 1 давления снимает сигнал аварии с индикатора 2 давления и исполнительного элемента 3 аварийноговыключения, который своими...

Номер патента: 1093930

Опубликовано: 23.05.1984

Авторы: Леонов, Поляхов, Хлебников, Черняк

МПК: G01L 19/12

Метки: давления, индикатор

...стенкой - прозрачным экраном 2, разделенную полупроницаемой мембраной 3 на две лицевую 4 и тыльную 5 полости с входными патрубками б и 7 с разделителями, выполненными в виде сильфонов с перегородками 8 и 9. Обе полости и части патрубков 6 и 7 от полостей до перегородок сильфонов 8 и 9 полностью заполнены одним и тем же цветным раствором, Полупроницаемая мембрана проницаема только для мо" лекул растворенного вещества Датрубок 11 связан с источником постоянного эта. лонного давления 12, а патрубок 10 с источником контролируемого давле ния 13. Прозрачный экран выполнен в виде выпуклой поверхности и может иметь форму, необходимую для отображения символов мнемосхеьы: круга, прямоугольника и т.п.Работа устройства основана на обратном...

Номер патента: 1104365

Опубликовано: 23.07.1984

Авторы: Мясников, Фадеев, Юрченко

МПК: G01L 19/12

Метки: давления, изменения

...изобретения является повышение чувствительности и надежностиработы.50Указанная цель достигается тем,что в устройстве для контроля изменения давления, содержащем корпус сполостями, разделенными упругимчувствительным элементом, и в котором одна из полостей сообщена с полостью контролируемого изделия, связанной через клапан с каналом задан 1 11Изобретение относится к контроль- но-измерительной технике и может быть использовано, например, в устройствах для испытания изделий на герметичность манометрическими бескамерными методами по падению давления. Кроме того, неподвижный контакт может быть выполнен в виде постоянного магнита из магнитотвердого феррита, причем на стороне магнита, обращенной к пластине, укреплена до-. полнительная...

Номер патента: 1112231

Опубликовано: 07.09.1984

Авторы: Бирюков, Трифонов

МПК: G01L 19/12

Метки: вакуумное, реле

...его и не отключая от системы измерения. Поворачивая, например, ключом (либо с помощью другого привода) крьннку принеподвижном корпусе, производитсярегулирование относительного положения контактной пары, не нарушаягерметичности самого реле. Такая конструкция позволяет регулировать релев труднодоступных местах его установки,На чертеже представлено вакуумное реле, общий вид.Корпус 1 реле разделен электропроводящей мембраной 2 на две полости А и В. Полость А соединена че -.рез подводящую трубку, выполненнуюза одно целое с крышкой 3, с вакуумным насосом,На мембране 2 установлен контакт,взаимодействующий с другим электрическим контактом 4, выполненный ввиде штока, который с помощью контактной пружины 5 прижат через электроизолирующую прокладку...

Номер патента: 1171680

Опубликовано: 07.08.1985

Авторы: Биянов, Кузьмин, Кулакова

МПК: G01L 19/12

Метки: давления, реле

...подковообразным и т.п. Шток 5 имеет окно, в котором размещен рычаг 7. На одном его конце установлен подвижный контакт 8, а на другом - помещен противовес 9 с прокладками О. Рычаг выполнен с возможностью поворота на оси 11, установленной на кронштейне 12 корпуса 1.В горизонтальную полку 6 потока 5 ввернут регулируемый винт-упор 3 со скругленной поверхностью 14 в месте касания рычага 7, в котором выполнено сквозное отверстие 15. В указанном отверстии установлена подковообразная пружина 16, которая одним концом закреплена на полке 6 штока 5, а другим концом поджимает рычаг 7 со стороны мембранной коробки 2 к опорной поверхности 14 винта-упора 13, осуществляя кинематическую связь рычага 7 с мембранной коробкой 2.В корпусе 1 на кронштейне 17...

Номер патента: 1190218

Опубликовано: 07.11.1985

Авторы: Буханец, Глумов, Жаринов

МПК: G01L 19/08, G01L 19/12

Метки: давления, реле

...содержит чувствителькый элемент 1 в виде мембраны с жестким центром, который делит корпус 2 на полости А и Б, тягу 3, пружинчый элемент 4, гайк, 5, контактную пару б в виде микропереключателя, соленоидную катушку 7 с плунжерсм 8, пневмопереключатель 9 с электрическим приводом 10, пневмосопротивление 11, у 5 обмотку 12 реле блока задержки, контакты 13 реле блока зацержки, частотомер 1 ц, ;."эмерительный резистор 15,ограничительный резистор 16, выключатель 17, источники низкого Р, и высокого Р давлений.Предлагаемое реле давления работает следующим образом,К полости А реле подключают источник с давлением Р, а к полости Б подключают источник с давлением Р. Для определенности принимают, чтоРРПневмопереключатель 9 в исходном...

Номер патента: 1190219

Опубликовано: 07.11.1985

Авторы: Бушланов, Делимбетов, Евдокимова, Левкин, Осветимский, Садовский, Склезнев

МПК: G01L 19/12

Метки: давления, сигнализатор

...дуги равен полному центральному углу рабочей зоны шкалы, центральный угол наименьшей дуги на больше центрального угла нерабочей зоны шкалы, а разность двух ближайших по значению угла дуг не более центрального угла нерабочей зоны шкалы. Наименьшее число дуг вычисляется по формуле пмин 360 дйЙсточник 26 излучения (например, светодиод) и фотодетектор 27 (например, фотодиод) связаны при помощи оптических разъемов 28 с волоконнооптическими кабелями 29. Другие концы кабелей 29 подсоединены к оптическим разъемам 15, С Фотодетектором, 27 связано устройство 30 сигнализации, вкаочающее в себя усилитель фототока и логическое устройство, выход которого может быть связан с АСУ, а также со световым или звуковым индикатором.Устройство работает...

Номер патента: 1232969

Опубликовано: 23.05.1986

Автор: Бирюков

МПК: G01L 19/12

Метки: вакуумное, реле

...мембраны 2 начнут прогибаться и замыкать электрические цепи мембрана 2 - контакт 3. По мере замыкания последней электрической цепи мембрана 2 контакт 3 блок 4 снимает команду с клапана 9 и последний снимает командный сигнал в виде давления сжатого воздуха с реле 8. Под действием пружины, расположенной в камере С реле 8, мембранный блок перемещается вниз, закрывает сопла в камере В, и тем самым .прекращает связь -Р вакуума с общей магистралью и открывает связь интегратора 6 с давлением +Р Давление +Р поступает в верхнюю камеру интегратора (повторителя со сдвигом) 6 и через пневмосапротивление 7 - в нижнюю камеру. По мере увеличения давления в нижней камере наступает равновесное силовое воздействие на мембрану, при котором силовое...

Номер патента: 1234736

Опубликовано: 30.05.1986

Автор: Звиргзд

МПК: G01L 19/12

Метки: варинты, давления, его, реле

...трех цепей сигнализацииповышения давления.Другой конец пружины 16 с поджатым опорным витком 18 наибольшей жесткости закреплен на подвижном толкателе О. Толкатель 10 в исходномсостоянии имеет зазор между ним и ограничителем 19, превышающим или равным по величине максимальному рабочему зазору между витком 15 и неподвижным контактом 14.Датчик работает следующим образом.Б исходном состоянии при отсутствии давления пружина 16 содержит тол" ЗО катель О с мембраной 17 в максимально отжатом положении и ее опорныйвиток 15 контактирует лишь с однимнеподвижным контактом 11 в месте ихсоединения посредством отогнутого 35 конца 17.Неподвижный контакт 11 посредством выходной клеммы преимущественносоединен с "массой (не показана) ив...

Номер патента: 1254327

Опубликовано: 30.08.1986

Авторы: Жучков, Иванова, Марин, Матвеев, Семенов

МПК: G01L 19/12

Метки: давления, реле

...2 и манометрический чувствительный элементсильфон 3 , сопряженный через фланец4 с винтОВой цилиндрическОй пружиной5, которая выполнена из намагниченнойпроволоки, геркон 6, помещенныйвнутрь немагнитной втулки-держателя7, корпус которой является одновременно электродом и соединен с однимиэ контактов геркона,Для исключения перекоса сильфонапри механических воздействиях и подае давления последние витки спиральной пружины 5 загнуты перпендикулярноее оси,Втулка-держатель 7 закреплена неподвижно в контактной колодке 9, которая в свою очередь эапрессована в35центральное отверстие регулировочнойвтулки 10 Регулировочная втулка 10предназначена для настройки системыпружина 5 - геркон 6 на различное давление срабатывания и контактирует сплоской...

Номер патента: 1267184

Опубликовано: 30.10.1986

Авторы: Бирюков, Дадашев, Федорук

МПК: G01L 19/12, G01L 23/26

Метки: вакуумное, реле

...под мембраной,и уплотнительным элементом, мембрана выполнена с отбортовкой, причемнижняя торцовая поверхность корпуса,отбортовка мембраны и буртик стакана расположены в одной плоскостии поджаты к корпусу гайкой через уплотнительный элемент.На фиг.1 схематически изображеноустройство, общий вид; на фиг.2 -узел с уплотнением,Вакуумное реле содержит корпус 1,мембрану 2, являющуюся подвижным контактом, которая центром упирается вконтакт 3, электрически изолированный от корпуса 1. Переходник 4 ввернут в подвижную втулку 5, расположенную в пазах б (или на штифтах)корпуса 1 и эаконтрен гайкой 7. Втул" ка 5 прижата контактной пружиной 8 к упорам 9 корпуса 1, т.е. в исходном состоянии свободно перемещается толь" ко вверх вдоль...

Номер патента: 1267185

Опубликовано: 30.10.1986

Авторы: Бирюков, Дадашев, Кривулец, Филиппов

МПК: G01L 19/12

Метки: вакуумное, реле

...значение тока через контакт, увеличение контактного сопротивления вызывает повьппение напряжения на переходе до Фриттинга (ток при этом не меняется). При условии, что напряжение Фриттинга будет поддерживаться автоматически, напряжение на нагрузочном сопротивлении изменяться не будет с Фриттинга и до полного замыкания (размыкания) момента начала контактов. При чем величина напряжения на этом сопротивлении в момент Фриттинга будет существенно больше напряжения от токов утечек по изоляции, поскольку сопротивление контакта в момент фриттинга составляет единицы Ом.Пример конкретного выполнения реле как анализатора приведен на чертеже.Реле содержит корпус 1, служащую подвижным контактом мембрану 2, которая центром упирается в...

Номер патента: 1315841

Опубликовано: 07.06.1987

Авторы: Винник, Калаков, Качалин, Кречмер, Пономарев, Ржавский, Чуркин

МПК: G01L 19/12

Метки: давлений, разности, реле

...применено вобласти нефтеснабжения, в частностина газосборниках газоуравнительныхсистем для поддержания заданных параметров давления в автоматическом режиме.Целью изобретения является повышение надежности в условиях работы с .паровоздушной средой. 10На чертеже изображено реле разности давлений, общий вид.Реле включает в себя корпус 1,чувствительный элемент 2, напримерпомещенный в жидкость колокол с постоянным магнитом, воздействующим намагнитоуправляемый контакт, имеющийминусовый 3 и плюсовой 4 патрубки.Патрубок 4 соединяет чувствительныйэлемент с газовым пространством первого гидрозатвора 5 и первой трубкой6 второго гидрозатвора 7, погруженной в жидкость на уровень соответствующий давлению отпускания (выключения) реле разности...

Номер патента: 1322096

Опубликовано: 07.07.1987

Авторы: Губарева, Данилов, Махтин, Петров

МПК: G01L 19/12

Метки: давления, датчик

...12 подвода опорного давления. Контролируемое давление подводится через патрубок 13. Упор (ограничитель хода) 14 установлен на одной оси с сердечником 8 противоположно упору 10, 35Датчик давления работает следующимобразом.Через штуцер 12 опорное давление(О, 1-0,2 Мпа) через гибкий трубопровод 11 подается во внутреннюю полость ВОманометрической пружины 2. Контролируемое давления через патрубок 13подается во внутреннюю полость корпуса 1, При падении контролируемогодавления манометрическая пружина 2 В 5начинает деформироваться, при этомувеличивается расстояние между ееконцами, Манометрическая пружина 2упирается своей центральной частью 9в регулируемый упор 10, ее концы раздвигаются, деформируя пружины 4, Втот момент, когда концы...

Номер патента: 1323883

Опубликовано: 15.07.1987

Авторы: Абражевский, Плюснин, Семененко

МПК: G01L 19/12

Метки: давления, сигнализатор

...имеющий катушку 11. На полюсных наконечниках электромагнита 1 О с возможностью свободного скольження установлена магнитопроводягцая пластина 12, удерживаемая на полюсных наконечниках рамкой 13. Магнитопроводящая пластина 12 является хвостовиком подвижного контакта 14, который силой пружины 15 прижат к неподвижному контакту, закрепленному на корпусе 1. Сигнализатор давления работает сле дующим образом.Через кран 5 от источника сжатого воздуха давление подается в испытуемую ем.кость и в полость 4 чувствительного эле.мента 2. В результате деформации чувствительного элемента 2 шток 6 перемещает на.жимное устройство 7 и электромагнит 10, сжимая пружину 8. Благодаря тому, что магнитопроводящая пластина 12 свободно скользит по полюсным...

Номер патента: 1323884

Опубликовано: 15.07.1987

Авторы: Басанец, Вороной, Румянцев, Сухомлин, Сысоев

МПК: G01L 19/12

Метки: давления, сигнализатор

...дросселирующее отверстие 14.Нижняя часть корпуса снабжена штуцером 15 для подсоединения к объекту измерения,Сигнализатор давления работает следующим образом,Корпус 1 сигнализатора штуцером 15 подсоединяется к объекту контроля давления среды, которая через отверстие 11 воздействует на эластичный элемент 12 и через отверстие 10 воздействует на основную мембрану 2, которая деформируется и изменяет свою прозрачность, при этом происходит изменение интенсивности светового потока от источника 3, а значит и величина сигнала, поступающая на приемник 5 света, изменяется, усиливается усилителем 6 и далее воздействует на исполнительный элемент 7 (например, электросигнал звуковой).При кратковременном изменении давления среды (скачек давления) в...

Номер патента: 1364933

Опубликовано: 07.01.1988

Автор: Веденкин

МПК: G01L 19/12

Метки: давления, сигнализации
