Сигнализатор давления

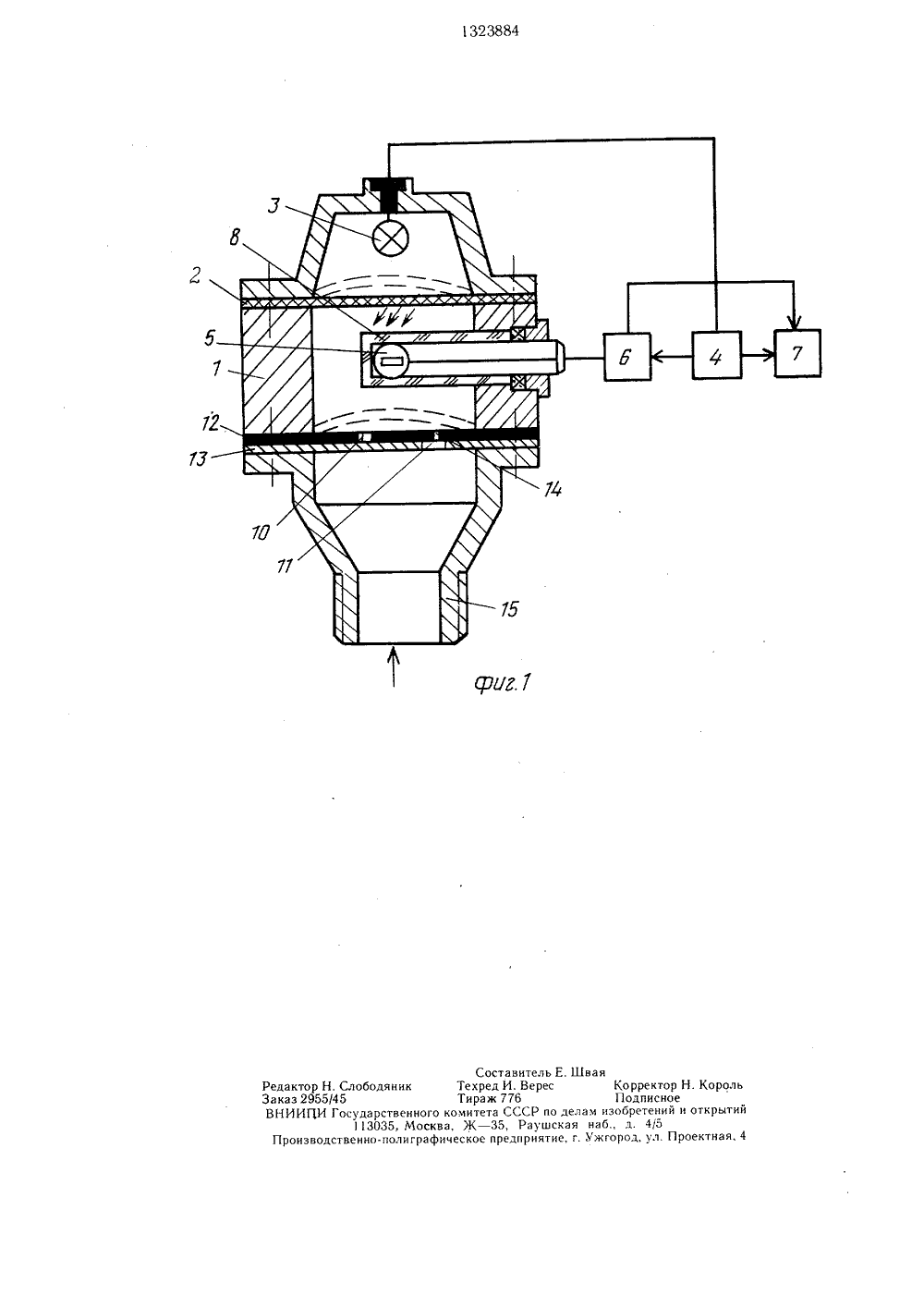

(21) (22) (46) 6водственное обътия СССРВ. Басанец,омлин ство ССС (12, 1973. во СССР /12, 1980. ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ САНИЕ ИЗОБРЕ ВТОРСКОМУ СВИДЕТЕЛЬСТВ 3952380/24-1011.09.8515.07,87. Бюл.2(71) Шосткинское произнение Свема им. 50-ле(54) СИГНАЛИЗАТОР ДАВЛЕНИЯ (57) Изобретение может быть использовано для контроля наличия давления или разрежения в технологических аппаратах. Цель изобретения - повышение точности измерения и расширение функциональных возможностей за счет измерения вакуума. Изменение давления среды вызывает прижатие второй эластичной мембраны 12 к металлической перегородке 13 и перекрытие разнесенных между собой отверстий 0 и 11. Отверстие 14 в эластичной мембране 12, соосное отверстию 11 перегородки 13, выполняет роль дросселя. Деформация первой мембраны 2 приводит к изменению интенсивности светового потока от источника 3. Сигнал с приемника 5 света, усиленный усилителем 6, воздействует на регистратор 7. 2 ил.Изобретение относится к приборостроению и предназначено для контроля и сигнализации наличия давления или разрежения, например, в технологических аппаратах.Цель изобретения - повышение точности измерения и расширение функциональных возможностей за счет измерения вакуума.На фиг, 1 представлено устройство для измерения давления, общий вид; на фиг. 2 - то же, для измерения разрежения.Сигнализатор включает корпус 1, внутренняя полость которого разделена мембраной 2 с измеряемой от деформации прозрачностью, по одну ее сторону помещен источник 3 света, подключенный к стабилизированному источнику 4 питания, а по другую - приемник 5 света, соединенный через усилитель 6 с исполнительным элементом 7. Источник света 8 помещен в корпус, закрепленный на боковой части корпуса 1 сигнализатора через уплотнительную прокладку 9.Сообщение полости корпуса с измеряемой средой осуществляется через отверстия 1 О и 11, выполненные в эластичной мембране 12 и металлической перегородке 13. Соосно с отверстием 11, выполненным в металлической перегородке 13, в эластичной мембране 12 выполнено дросселирующее отверстие 14.Нижняя часть корпуса снабжена штуцером 15 для подсоединения к объекту измерения,Сигнализатор давления работает следующим образом,Корпус 1 сигнализатора штуцером 15 подсоединяется к объекту контроля давления среды, которая через отверстие 11 воздействует на эластичный элемент 12 и через отверстие 10 воздействует на основную мембрану 2, которая деформируется и изменяет свою прозрачность, при этом происходит изменение интенсивности светового потока от источника 3, а значит и величина сигнала, поступающая на приемник 5 света, изменяется, усиливается усилителем 6 и далее воздействует на исполнительный элемент 7 (например, электросигнал звуковой).При кратковременном изменении давления среды (скачек давления) в результате упругой деформации элемент 12 мгновенно возвращается в первоначальное положение; остаточное давление в объеме между основной и дополнительной мембранами прижимает его к жесткому элементу дополнительной мембраны, перекрывая выход измеряемой среды из объема между основной и дополнительной мембранами. При этом отверстия в металлической перегородке и эластичной мембране, разнесенные между собой, играют роль клапана, а отверстие 14 в эластичной мембране, расположенное соосно отверстию 11 в металлической перегородке, выполняет роль дросселя, который при длительном отсутствии давления среды стравли вает избыток давления из сигнализатора.При смене местами элементов 12 и 13сигнализатор может быть использован для контроля разрежения. Этот вариант показан на фиг. 2.Использование изобретения позволяетповысить точность измерения за счет исключения субъективного суждения о наличии давления, более надежно вести контроль за измеряемым давлением или разрежением, обеспечивает возможность измере ния при пульсации .измеряемой среды.формула изобретенияСигнализатор давления, содержащий корпус и две эластичные мембраны, при этом первая выполнена из материала с изменяемой от деформации прозрачностью, отличающийся тем, что, с целью повышения точности измерения и расширения функциональных возможностей за счет измерения вакуума, он снабжен источником и приемником света, подключенным через усилитель к регистратору, и металлической перегородкой с отверстием, причем источник и приемник света установлены по разные стороны от первой мембраны, а во второй эластичной мембра не выполнены два отверстия разного диаметра, одно из которых дросселирующее, при этом металлическая перегородка размещена с одной или другой стороны второй мембраны и контактирует с ней, а ее отверстие расположено соосно с дросселирующим отверстием второй мембраны.Составитель Е. ШТехред И. ВересТираж 776митета ССЖ - 35, Реское предп СР по дела аушскаяриятие, г. едактор Н. Слободяник а каз 2955/45 ВНИИПИ Государственного ко 113035, Москва,Производственно-полиграфич
