Индикатор давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

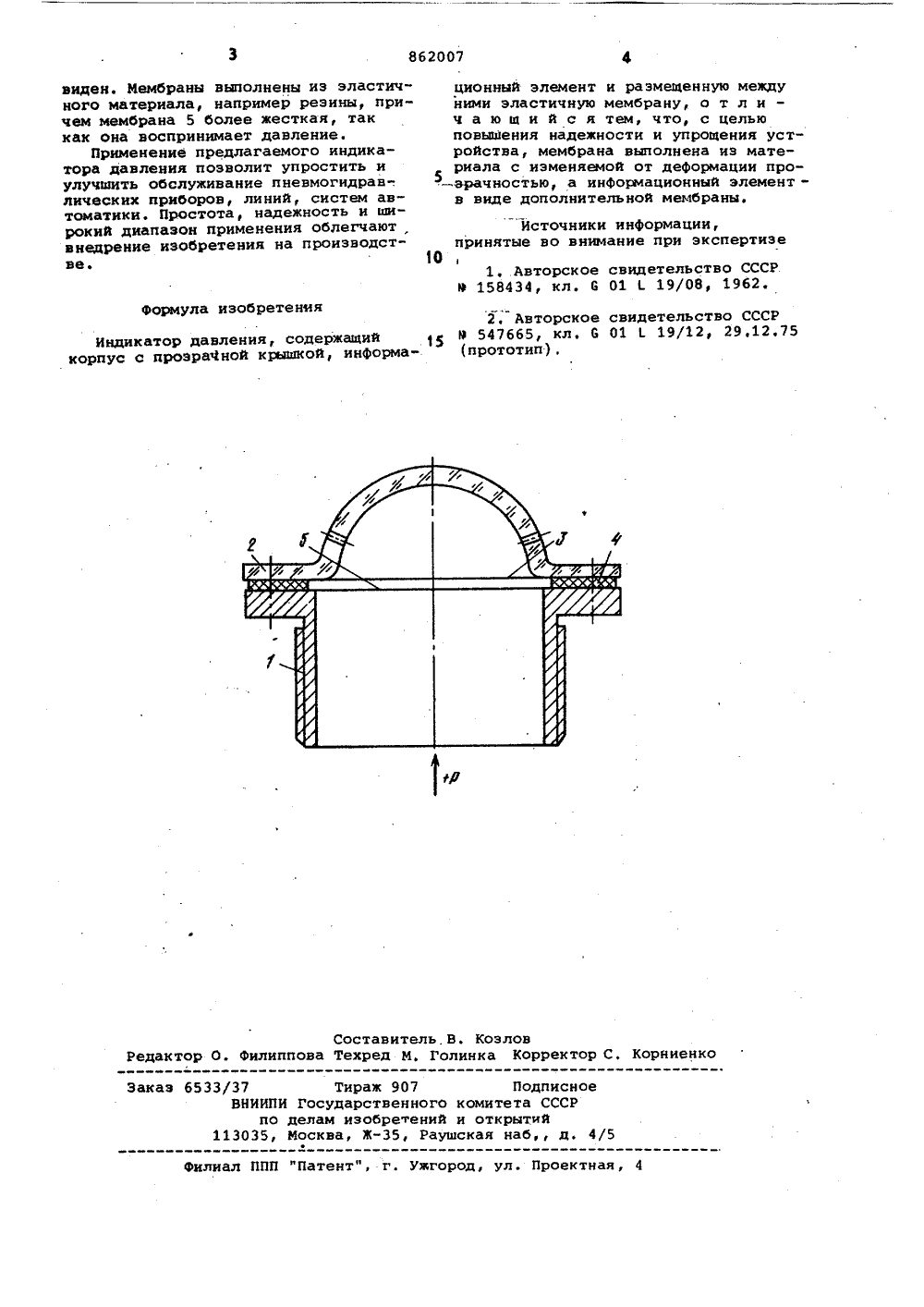

О П И С А Н И,ЕИЗОБРЕТЕНИЯК АВТОВСКОМУ СВИ ЕТЕЛЬСТВУ Сефз Сфветскик Социаиистическии Раси убаик(22) Заявлено 290180 (21) 2879087/18-10с присоединением заявки йо(51)м. кл.д 60119/12 Государственный комитет СССР но делам изобретений и открытий(72) Авторыизобретения В, П. Ковтун и В. Е. Шевель 71) Заявитель Шосткинское ордена Октябрьской Р объединение "Свема" им. 50-л ИНДИКАТОР ДАВЛЕНИЯ Изобрете прибооостро визуального Известны содержащие кой, эластич ной пластин иый от цвет на лепестки бе мембраныи сле шар повыт ой ав-,ие относится к областиния и предназначено дляконтроля давления,индикаторы давления,орпус с прэрачной коьианой мембоаной и эластичй, имеющей цвет, отличмембраны, и разрезаннойрасходящиеся при прогипод действием давленияГЦ,Такие устройства обладают низкой надежностью и долговечностью работы иэ-за концентрации напряжений в надрезах эластичной пластины, отслаива. ния красящих частиц, особенно во влажных средах.Наиболее близким техническим решением по сути и достигаемому эффекту к изобретению является индикатор давления, содержащий корпус с прозрачной крышкой, информационный элемент и размещенную между ними эластичную мембрану 2.Недостатком иэвестного решения является низкая надежность н сложность устройства, так как информационный элемент выполнен в виде неуплотненного шара, в результате чего возникает воэможность попадания ис- ЗО емой среды между мембпа лью изобретения являетс надежности и упрощение шение ус р ства.Укаэанная цель достигается тем, что мембрана выполнена из материала с изменяемой от деформации прозрачностью, информационный элемент - в виде дополнительной мембраны.На чертеже показан индикатор д ления, разрез.Индикатор состоит из корпуса 1, прозрачной крышки 2, мембраны 3 нейтрального цвета, например серого, расположенной за ней прокладки 4, отделяющей мембрану 3 от дополнительной мембраны 5, например красного цвета.При подаче давления в полость корпуса 1 мембрана 5 прогибается и, растягиваясь, прогибает и растягивает мембрану 3, которая становится прозрачной, цвет плотно прижатой к ней мембраны 5 наблюдается сквозь прозрачную крышку 2, При снятии давления мембрана 5 возвращается в прежнее положение и через прозрачную крыаку 2 наблюдается нейтральный цвет мембраны 3, за которой цвет мембраны 5 не862007 формула изобретения оставитель,В. Козлов ехред М. Голинка Ко едактор О. Филиппо ектор С. Корниенко аказ 6533/37 Тираж 907 Подписи ВНИИПИ Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж, Раушская наб д.4 5 Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 виден. Мембраны выполнены из эластичного материала, например резины, причем мембрана 5 более жесткая, так как она воспринимает давление,Применение предлагаемого индикатора давления позволит упростить и улучшить обслуживание пневмогидрав-. лических приборов, линий, систем автоматики. Простота, надежность и широкий диапазон применения облегчают внедрение изобретения на производстве. Индикатор давления, содержащий корпус с прозраЧной крышкой, информа ционный элемент и размещенную между ними эластичную мембрану, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности н упрощения устройства, мембрана выполнена из материала с изменяемой от деформации прозрачностью, а инФормационный элементв виде дополнительной мембраны. Источники информации,принятые во внимание при экспертизе 10 1, Авторское свидетельство СССР 9 158434, кл. С 0119/08, 1962.
СмотретьЗаявка
2879087, 29.01.1980
ШОСТКИНСКОЕ ОРДЕНА ОКТЯБРЬСКОЙ РЕВОЛЮЦИИ ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "СВЕМА" ИМ. 50-ЛЕТИЯ СССР
КОВТУН ВИКТОР ПАВЛОВИЧ, ШЕВЕЛЬ ВИКТОР ЕВГЕНЬЕВИЧ
МПК / Метки
МПК: G01L 19/12
Опубликовано: 07.09.1981
Код ссылки
