Звиргзд

Номер патента: 1753121

Опубликовано: 07.08.1992

Автор: Звиргзд

МПК: F16H 55/12

Метки: зубчатое, колесо, составное

...согласнр изобретению части выполнены в видедисков с торцовыми вэаимообращеннымиповерхностями разъема, а впадины - в видесквозных радиальных прорезей в дисках, 10На фиг.1 изображено зубчатое колесо,поперечный разрез; на фиг,2 - зубчатое колесо по фиг.1 в разобранном виде; на фиг,3- вид слева; на фиг.4 - вид слева в другоммодифицированном варианте исполнения, 15Зубчатое колесо (фиг,1-3) состоит издвух одинаковых частей 1 и 2, разьемныхотносительно друг друга в радиальном направлении колеса и выполненных в аидедисков с соответствующими зубчатыми венцами 3 и 4, Часть 1 имеет торцовую поверхность 5 разъема и противоположнуювпадину в виде сквозной радиальной прорези 6 в диске, проходящей от венца 3 доосевого отверстия 7, и имеющую ширину,...

Номер патента: 1747930

Опубликовано: 15.07.1992

Автор: Звиргзд

МПК: G01F 23/36

Метки: датчик, топлива, уровня

...высокоомной намотки выполнен в виде нескольких отдельных компактных, например, четырех секций 13-16 и размещен на упругом диэлектрическом каркасе 17, согнутым в кольцеобрэзную форму с тремя промежутками 18, 19 и 20 между секциями со стороны кон 50 тактирования, причем намоточная проволока протянута по обратной стороне каркаса 17 от одной секции резистивного элемента до другой, соединяя их последовательно между собой. Контактная система содержит подвижную контактную щетку 21, контактирующую с первой секцией 13 резистивной намотки и поддерживающ ю также подвижный контакт 22 сигнализатора минимального резерва топлива. Контактная щетка 21 посредством своего опорного рычага уста 25 полном баке, вид спереди; Датчик уровня топлива...

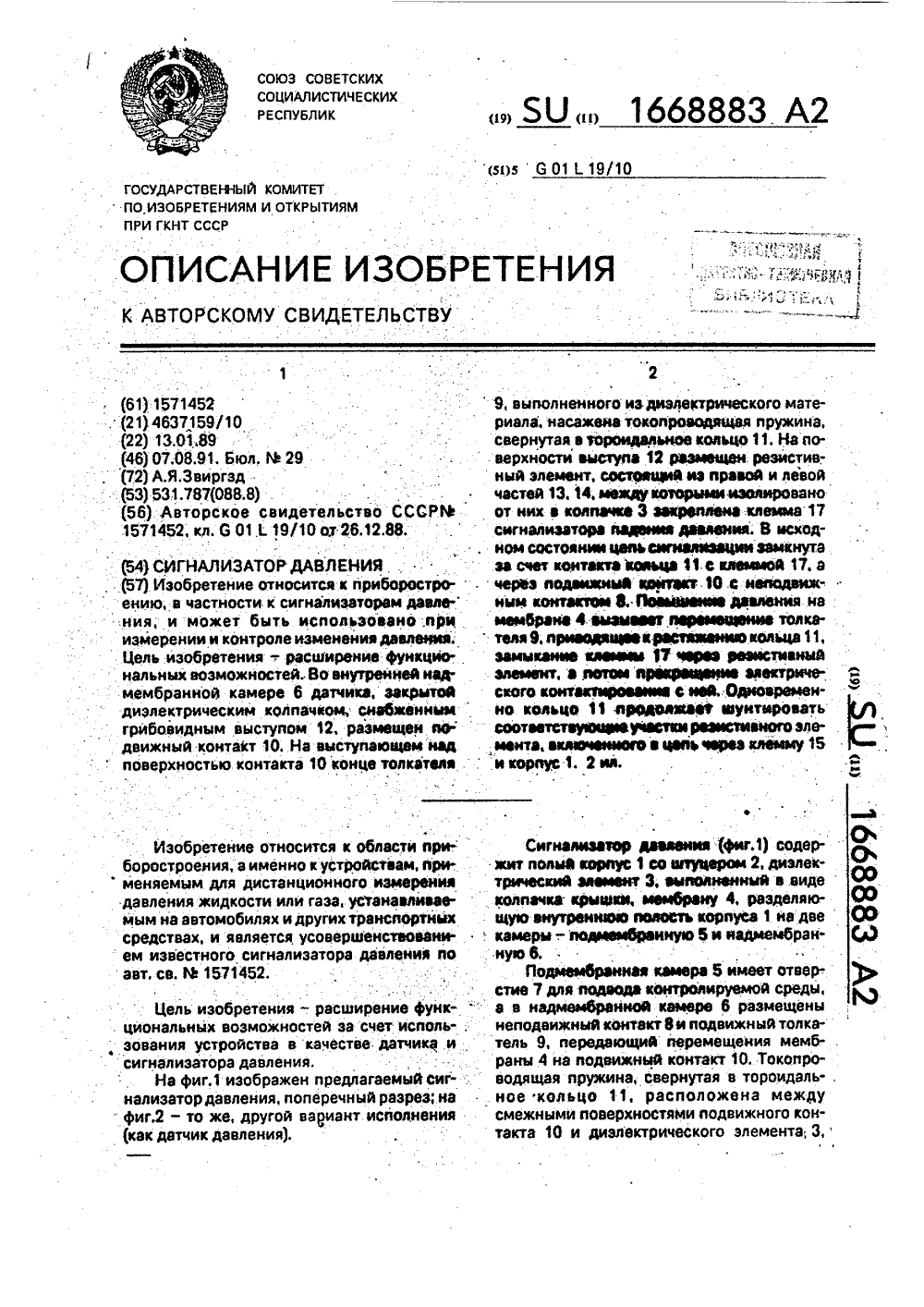

Номер патента: 1668883

Опубликовано: 07.08.1991

Автор: Звиргзд

МПК: G01L 19/10

Метки: давления, сигнализатор

...резистивного элемента на основе соединений рутения.Сигнализатор работает следующим образом,В исходном состоянии (фиг.1) при отсутствии давления (или при аварийном низком давлении) пружинное кольцо 11 имеет минимальный диаметр, держит толкатель 9 с мембраной 4 в максимально удаленном положении и контактирует с дополнительной выводной клеммой 17 сигнализатора аварийного давления и подвижным контактом 10, который, в свою очередь, контактирует с неподвижным контактом 8, соединенным с"массой", обеспечивая замыкание цепи сигнализации и включение сигнализатора, выполненного, например, в виде сигнальной лампы (не изображено). Одновременно замкнута цепь сигнализации от выводной клеммы 15 через левую и правую части 14 и 13...

Номер патента: 1652827

Опубликовано: 30.05.1991

Автор: Звиргзд

МПК: G01F 23/36

Метки: датчик, топлива, уровня

...уровня топлива, установленным в бензобаке транспортного средства.Целью изобретения является упро-, щение конструкции.Иа чертеже изображен датчик уроння топлива, вид сбоку, поперечный разрез. ОДатчик уровня топлива в баке транспортной машины состоит из металлического корпуса 1, отлитого, например, иэ цинкового сплава, и металлической штампованной крышки 2, Корпус 1 с 1 держит трубку отсоса топлива 3, проходящую через соответствующее отверстие в крышке 2, Внутри корпус 4 1 установлен преобразователь перемещения поплавка 4, закрепленного на ои рычага 5, который выполнен за . одно целое с трубкой отсоса топлива 3. Риаг 5 несет поплавок 6, а на конце рЦиага установлен Аильтр 7, причем в таком взаимно относительном поло жфнии с поплавком 6,...

Номер патента: 1571452

Опубликовано: 15.06.1990

Автор: Звиргзд

МПК: G01L 19/10

Метки: давления, сигнализатор

...пружинного тороида 11, предотвращающая его боковое смещение, Смежная с подвижным контактом 10 корпусная поверхность выступа 12 образует круговол клинообразный зазор с углом, обращенным к оси симметрии, причем минимальная величина угла должна быть больше угла заклинивания пружинного тороида 11.Сигнализатор работает следующим образом.В исходном состоянии (фиг,1) при отсутствии давления или при аварийном низком давлении) пружинный тороид 11 находится в состоянии с ее минимальным диаметром, . держит толка .ель 9 с мембраной 4 в максимально удаленном поликении и контактирует с выводной клеммой 13 и подвижным контактом 10, который в свою очередь контактирует с неподвижным контактом 8, соединенным с "массой", обеспечивая цепи сигнализации,...

Номер патента: 1420406

Опубликовано: 30.08.1988

Автор: Звиргзд

МПК: G01L 19/12

Метки: давления, сигнализатор

...или т.п., эа одно целое с пластмассовым колпачком 2 способом литья под давлением, причем в нижней частипружина имеет плоское опорное кольцо 13. В пластмассовом колпачке 2 за 30 креплена штекерная выводная клемма 11,35снабженная упругим шарниром 14, соединяющим вертикальную ее часть с горизонтальной частью подвижным контактом 10.Действие сигнализатора давления происходит следующим образом.Когда давление в контролируемой системе и, следовательно, в соединенной с ней подмембранной полости 5 нормальное, мембрана 3 держит толка тель 9 в поднятом положении, пружина 12 сжата и подвижный контакт 10 не контактирует с неподвижным контактом 8, т.е. электрическая цепь сигнализатора разомкнута (не изобра О жено). При снижении контролируемого давления...

Номер патента: 1420399

Опубликовано: 30.08.1988

Автор: Звиргзд

МПК: G01L 9/02

Метки: давления, датчик

...при усилии 0,5 кгс/ 50/см, второй - при усилии 1 кгс/см,третий - при 2 кгс/см; восьмойпри 7 кгс/сл 2 или т.п. Коммутационныеэлементы 10 могут быть соединены между собой, например, посредстьом клея. 55Один конец резистивного элемента 9,взимосвязацный с коммутационным элементом наивысшей чувствительности(т.е. 0,5 кгс/см"), си;ицсц с массОЙ пОсредтом пласПцкц 7 с соот в тствуюцим проводником (цс показан) или посредством лсмбрац 6, РиОлцец ток)цов)Гяшей 1 нтОРО 1 ЕОце 1 ре:истивцого элемецт 9, Рзаим связаццыц с коллутс)1 Нонн м элементом цаим ц)ппей чувстгптельости (7 кгс/ /см), соединен с токо)ыцс);)л 11.Дат 11 к работает с)1 едук)пИм Обр 1 ОлПри Отс утс т Вии да Р сцнил Р 1 опмем бранной камере 4 датчика, т,е, при исходном цсжитом...

Номер патента: 1383122

Опубликовано: 23.03.1988

Автор: Звиргзд

МПК: G01L 19/12

Метки: давления, сигнализатор

...давления (или при аварийном низком давлении) пружинныйтороид 11 находится в состоянии сее минимальным диаметром, держит толкатель 9 с мембраной 4 в максимальноудаленном положении и контактируетс выводной клеммой 12 и подвижнымконтактом-грибовидным диском 10, которая контактирует с неподвижным контактом 8, соединенным с "массой",обеспечивая замыкание цепи сигнализации и включение индикатора (неизображено). Тороид 11 обеспечиваетэлектрическую связь клеммы 12 с несколькими витками пружины, диска 10 со всеми витками, создавая такимобразом многоточечный контакт, характеризующийся надежным, низким переходным сопротивлением,При возрастании давления мембрана 4 и связанный с ней толкатель 9начинают перемещаться вверх, расстояние между...

Номер патента: 1261015

Опубликовано: 30.09.1986

Автор: Звиргзд

МПК: H01C 10/06

Метки: варианты, его, переменный, резистор

...сжатии витки носледо-вательно смыкаются, контактные элемгнты способствуют минимизации перс.ходного сопротивления и сопротивление резистора у меныается.При уменыцении силы сжатия происходит обратный процесс разъединения витков и рост сопротивления резистора.Г 1 ри выполнении пленочного резистивного слоя, например, из нихрома толщиной О-10 4 см и сопротивлением 10 - 1000 Ом/о, общее его сопротивление на основе пружины с развернутой длиной 50 см и диаметром 1 мм составляет 1600 - 160000 Ом, а изменение сопротивления посредством ступенчатообразного шунтирования его на каждом полувитке при 8 витках составляет приблизительно 100 -10000 Ом.В переменном резисторе по второму варианту исполнения фиг. 3 и 4) сама металлическая спираль аналогична...

Номер патента: 1238168

Опубликовано: 15.06.1986

Автор: Звиргзд

МПК: H01C 10/04

Метки: регулируемый, резистор

...рабочая поверхность в пределах каждого профиля образована в виде выступающих в виде параллелограмма площадок 13 - 113 - 6, расположенных в одной общей плоскости, две параллельные стороны которых перпендикулярны продольной оси профилированного каркаса, а две другие расположены к ней под углом, равным углу фиксированного поворота токосъемника 3.При работе регулируемый резистор (фиг. 1 и 2) действует следующим образомПри начальном вращении поворотного токосъемника 3 налево до угла а, т.е. от разрыва до максимальной величины, включенного в цепи сопротивления между левым токовыводом 10 и токовыводом 12 токосъемника 3, одновременно происходит скачкообразное уменьшение сопротивления, так как происходит контактирование выступающей,...

Номер патента: 1234736

Опубликовано: 30.05.1986

Автор: Звиргзд

МПК: G01L 19/12

Метки: варинты, давления, его, реле

...трех цепей сигнализацииповышения давления.Другой конец пружины 16 с поджатым опорным витком 18 наибольшей жесткости закреплен на подвижном толкателе О. Толкатель 10 в исходномсостоянии имеет зазор между ним и ограничителем 19, превышающим или равным по величине максимальному рабочему зазору между витком 15 и неподвижным контактом 14.Датчик работает следующим образом.Б исходном состоянии при отсутствии давления пружина 16 содержит тол" ЗО катель О с мембраной 17 в максимально отжатом положении и ее опорныйвиток 15 контактирует лишь с однимнеподвижным контактом 11 в месте ихсоединения посредством отогнутого 35 конца 17.Неподвижный контакт 11 посредством выходной клеммы преимущественносоединен с "массой (не показана) ив...

Номер патента: 1233219

Опубликовано: 23.05.1986

Автор: Звиргзд

МПК: H01C 10/00

Метки: варианты, его, переменный, резистор

...упругого токосъемника 4, вследствие чего происходит шунтирование участка резистивного элемента 3, соприкасающегося с первым участком уптокосъсмиика 4, имеющего сжатом состоянии незначительное сопротивление При,цальнейшем повороте резьбовой оси 6 происходит дальнейшее певемеяение пластины 5 Вниз и сжагие упругого токосъемника 4, в результате че го возрастает усилие прижил 1 а и проводящими скачкообразно становятся последовательно один за другим Второй, тре-.:й десятый участки упругого токосъемника 4, шунтируя через него и пластину 5 соответствующий соприкаса 1 ощийся участок резистивного элемента 3, При полном сжатии всех уастков весь ток практичес 1233219полимерного материала с неравномерно изменяющейся толщиной, в там числе с участками...

Номер патента: 1184986

Опубликовано: 15.10.1985

Автор: Звиргзд

МПК: F16F 1/06

Метки: винтовая, пружина, цилиндрическая

...к машиностроению, а именно к винтовым цилиндрическим пружинам.Целью изобретения является повышение надежности пружины. 5На фиг. 1 изображена пружина, продольный разрез; на фиг, 2 - пружи" на в сжатом состоянии, продольный разрез.Винтовая цилиндрическая пружина 10 содержит опорные 1 и 2 и рабочие 3 витки, при этом на обращенных друг к другу поверхностях рабочих витков по всей длине их средней части и на поверхностях опорных витков 1 и 2 15 выполнены соответственно выступы 4 и впадины 5 Ч-образной формы в поперечном сечении, а на впадинах 5 рабочих витков 3 и опорного виткаф 2 нанесен слой 6 полимерного материала,20 например резина.Винтовая цилиндрическая пружина работает следующим образом.При приложении нагрузки рабочие витки 3 оседают....

Номер патента: 1170297

Опубликовано: 30.07.1985

Автор: Звиргзд

МПК: G01L 9/02

Метки: варианты, давления, его

...содержащем корпус, внутри которого закреплена мембрана,разделяющая корпус на две камеры -подмембранную и надмембранную, входной штуцер и реос,татный узел, размещенный в надмембранной камере, реостатный узел выполнен в виде токопроводящей пружины с равномерно изменяющейся по длине от одного из ееконцов жесткостной характеристикой,при этом пружина снабжена изолированным от нее резистивным элементом,размещенным по всей ее длине с однойиз двух сторон, контактирования витков.На фиг. 1 изображено устройстводля измерения давления, вариант1; на фиг. 2 - резистивная пружина: разрез; на фиг,З - устройство для измерения давления, вариант 2,Устройство для измерения давления содержит корпус 1 с верхнейчастью 2 из изолирующего материала и...

Номер патента: 1162643

Опубликовано: 23.06.1985

Автор: Звиргзд

МПК: B60S 1/38

Метки: средства, стеклоочистителя, транспортного, щетка

...стеклоочистителя стекла фары или ветрового стекла 1 транспортного средства содержит эластичный например, резиновый скребок 2 (фиг. 1 - 4), в центральной части которого размещен трубчатый держатель 3 скребка 2 и к которому посредством зажимов 4 подвижно присоединена система 5 коромысел для передачи усилия к эластичному скребку 2, приложенного приводным рычагом 6, соединенного в свою очередь с системой 5 коромысел посредством шарнирного подвода 7. Скребок 2 содержит первый очистной элемент 8, представляющий нижнюю третью часть скребка 2, второй и третий очистные элементы 9 и 10, Все очистные элементы смещены по отношению к центрально расположенному держателю 3 скребка 2 на угол 120 друг относительно друга с возможностью их...

Номер патента: 1150664

Опубликовано: 15.04.1985

Автор: Звиргзд

МПК: H01C 10/06

Метки: переменный, резистор

...посредством его выполнения с переменным шагом, Металлическая поверхность покрыта диэлектрическим слоем, например в виде полимерной оболочки 10, 20 на которую нанесен, например намотан, резистивный элемент 1 из высокоомной проволоки без изоляции с постоянным шагом и с зазором.С целью расширения диапазона регу. лирования на двух диаметрально расположенных участках каждого витка каркасаи наодной образующей смежно расположены кольцевые контактные элементы 11. Они выполнены из материала с высокой электропроводностью, например алюминия, меди, серебра, хорошими контактными свойствами и электрически связаны с элементом 1.Резистивный элемент 1 у нижнего опорного витка 3 посредством контактной пластины 12, регулировочного элемента б и...

Номер патента: 1015249

Опубликовано: 30.04.1983

Автор: Звиргзд

МПК: G01D 5/02

Метки: механизм, передаточный, пружинный

...параллелограмма, возвратнойспиральной пружины и т, д.)Цель изобретения - упрощение конструкции и изготовления пружинного передаточного механизма.Указанная цель достигается тем, что пружинный передаточный механизм, содержащий плоскую пружину, опирающуюся одним своим концом нв корпус, а дру. гим - на перемещающийся чувствительный элемент, снабжен пластинкой,прикрепленной к пружине вблизи одного ее конца. Пружина может иметь участки45 различной жесткости, а участок с большей жесткостью длинее участка .с меньшей жесткостью.На фиг. 1 .изображен предлагаемый ме, ханизм, вид спереди; на фиг, 2 - то же,50 49 2вид сбоку; на фиг, 3 - вариант исполнения механизма, вид сбоку.Пружинный передаточный механизмсодержит чувствительный элемент 1 датчика...

Номер патента: 968526

Опубликовано: 23.10.1982

Авторы: Звиргзд, Казайнис

МПК: F16F 1/04

Метки: нелинейной, пружина, спиральная, характеристикой

...материала.На соприкасающиеся стороны виткоспиральной пружины иэ высокорезисти ного материала могут быть установле ны кольца 3 иэ хорошо проводящего материала, например алюминия, серебрянной ленты, или наносится дополнительный слой 4 покрытия иэ материала с высокой электропроводностью, напри мер из меди, серебра. Наносится тако слой напылением, наплавкой, окупанием.При использовании предлагаемой и 25 жины в электрических измерительныхрегулировочных устройствах она дейс вует как постоянный резистор. Однако при максимальной нагрузке, когда все витки 1 и 2 пружины будут контактиро ь 0 между собой, электрический ток см968526 жет протекать через проводящие покрытия слоя 4 и суммарная величина сопротивления пружины будет близка...

Номер патента: 955244

Опубликовано: 30.08.1982

Автор: Звиргзд

МПК: H01H 1/20

Метки: контактная

...2, выполненной в виде упругой шайбы, закрепленной, например, запрессованной, внутри контактной пружины 3 и поддерживаемой посредством ее витков. Контактный мостик 1 взаимодействует с неподвижными контактами 4.При работе прибора, когда происходит сжатие контактной пружины 3, подвижный контактный мостик 1 пе955244 Формула изобретения Составитель Н.ГлеклТехред М. Надь Корректор М.Шароши Редакто хеев Зака 6452/63 Тираж 761 ВНИИПИ Государственного комитета по делам изобретений и открытий 113035, Москва, Ж, Раушская на.4 илиал ППП "Патент", г.ужгород, ул,Проектная,ремещается вверх, при этом обеспечивается надежное подпружиненное соприкосновение, т.е. замыкание с неподвижными контактами 4, Колебания пружины 3 частично поглощаются эа счет...

Номер патента: 813515

Опубликовано: 15.03.1981

Автор: Звиргзд

МПК: H01C 10/24

Метки: реостат

...полого цилиндра, а его длина в горизонтальнойповерхности проекции приблизительно ЗЦ равна длине реостата, верхняя часть 5выступа 3 контактирует с одним концом б обмотки 2 реостата, а его нижняя часть 7 контактриует с другим концом 8 обмотки 2 реостата. Аксиально подвижный контакт 4 взаимосвязан с приводным элементом 9.5Реостат работает следующим образом;Вся обмотка 2 реостата зашунтирована. В измерительной или контрольной цепи протекает максимальная величина тока. При аксиальном перемещении подвижного контакта 4, зашунтированной оказывается только часть обмотки 2 реостата и в цепи включается опредеЛенная величина сопротивления (в цепи будет протекать менЬ шая величина тока), При другом крайнем положении перемещения аксиалвно подвижного...

Номер патента: 783591

Опубликовано: 30.11.1980

Авторы: Звиргзд, Казайнис

МПК: G01F 23/10

Метки: датчик, топлива, уровня

...отверстия 11 в дне полого цилиндра 5 и эаэор между поршнем 4 и цилиндром 5 и витками сопротивления 6 оказывают демпфнруюпее воздействие. на колебания поплавка 1. Датчик крепится к несущей опоре с помощью элемен. тов 12 крепления. Датчик электрически связан с указателем 13 и получает питание от неочипка 14.1 О Датчик уровня топлива, содержащий поплавок, демпфер, выполненный в виде цилиндра с поршнем, рычаг, соединенный с поплавком, поршнем демпфера и с подвижной частью по.тенциометра, выполненного в виде сопротивления и токосъемных щеток, о т л и ч а ющ и й с я тем, что, с целью упрощения кон.струкции, сопротивление н токосъемные щетки потенциометра размещены на цилиндре и поршне демпфера. 3 783591Согласно второму варианту...

Номер патента: 661281

Опубликовано: 05.05.1979

Автор: Звиргзд

МПК: G01L 9/02

Метки: давления

...шток 18.Такое выполнение устройства обеспечивает универсальность его использования в качестве датчика и сигнализатора давления. Формула изобретения 1, Устройство для измерения давления, содержащее корпус, мембрану, закрепленную на периферии в корпусе и разделяющую его на две камеры, одна из которых снабжена отверстием для прохода контролируемой среды, а другая содержит реостат со щеткой, выполненной в виде стаканообразного подвижного контакта, неподвижный контакт, соединенный с одн.м концом реостата, приводной шток, регулирующую пружину и индикатор давления, о т л ич а ю щ е е с я тем, что,с целью упрощения конструкции при одновременном повышении универсальности его использования в качестве датчика и сигнализатора давления, подвижной...

Номер патента: 656140

Опубликовано: 05.04.1979

Авторы: Звиргзд, Казайнис

МПК: H01R 9/16

Метки: контактного, крепления, узел, элемента

...элемента 4 может взаимодействовать, например,с подвижным контактом В, вышеупомянутого электромеханизма. Согласно изобретению в корпусе 1 вдоль стенки 2 на расстоянии толщины асаф контактного элемен- Зфта размещен фиисируюший выступ 6, Нанаружной поверхности стенки 2 выполнендругой Фиксирующий выступ 7. Контактный,йэлемент 4 имеет ступенчатый Тф-образный переход 8.Торец выступа 7 направ 35ленный к контактному элементу 4, имеетострый угол для лучшего удержания контактного элемента 4, Для повышения жесткости устройства крепления контактногоэлемента 4 в корпусе 1 конец фиксирую 49щего выступа 6 пропущен в отверстиекрышки 9. Устанавливают контактный элемент 4 в корпусе 1 при снятой крышке 9 следующим образом: отжимают выступ 7 в...

Номер патента: 628473

Опубликовано: 15.10.1978

Авторы: Звиргзд, Силиньш

МПК: G05D 23/19

Метки: температуры

...объекта по заданной программе, 5Устройство состоит из многоканального блока 1 задания интервалов температур, многоканального блока 2 задания скорости изменения температур, блока 3 уставок температур, пускового элемента 4, генераторов 555, элементов И ббг,б;, элементов сравнения 7, , 7 ключей 8,;, 8,;, реверсивного счетчика 9, дешифратора 10, вычитающего элемента 11, исполнительного элемента 12, нагревателя 13, объекта 14 и датчика температуры 15, 15 Формула изобретения т ту фи НИИПИ Заказ 579539 Тираж 1033 Подписи филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Устройство работает следующим образом, При включении устройства .пусковым элементом 4 открывается элемент И 6, и на реверсивный счетчик 9 поступают импульсы генератора 5...

Номер патента: 536797

Опубликовано: 30.11.1976

Авторы: Звиргзд, Калинин, Руйтул, Румковский, Фельдман

МПК: A01K 1/00

Метки: выгрузки, навоза, скрепер

...козпо делам изобрет113035, Москва, Ж,723инистров ПодписСР Тиражтета Совета Мий и открытаушская наб. 4/ ия, пр. Сапунова, 2 по опорные ролики, установленные на вертикальных осях, соприкасаются с боковыми стенками навозохранилища или канала, по которому транспортируется навоз, обеспечивая направленное движение раме скрепера и предотвращая ее заклинивание,1. Скрепер для выгрузки навоза, содержащий раму с опорными роликами, на которой 4шарнирно закреплен скребок, и реверсивный механизм привода, о т л и ч а ю щ и й с я тем, что, с целью обеспечения выгрузки плотного навоза, к раме перпендикулярно скребку шар нирно прикреплены пластины с Ч-образнойгребенкой.2, Скрепер по п. 1, о т л и ч а ю щ и й с я тем,что, с целью использования его для...

Номер патента: 534403

Опубликовано: 05.11.1976

Авторы: Звиргзд, Чеповецкий

МПК: B65G 69/08

Метки: башенных, кормов, разгрузчиком, хранилищ

...тем, что уст ройствс имеет корректор скорости кругового перемещения разгрузчика вокруг башни, состсяший из кинематически связанного с токосъемником разгрузчика датчика скорос ти и элементов выдержки времени, выходы которых подключены к введенному усилителю пепи управления рабочих органов разгрузчика, подавшего команду вверх", и параллель нс - к входу также введенного элемента ИЛИ-НЕ" цели управления рабочих органов разгрузчика, при этом вход одного из элементов выдержки времени корректора скорости подключен параллельно к выходу датчика скорости и входу элемента ФИЛИду элемента ИЛИ-НЕ, а др,ого - к выхс-НЕ".Да.чик скоро ги и элевремени корректора скороконтактными, а корпус дашарнирна прикреплен к кока и подпружинен,На фиг, 1...

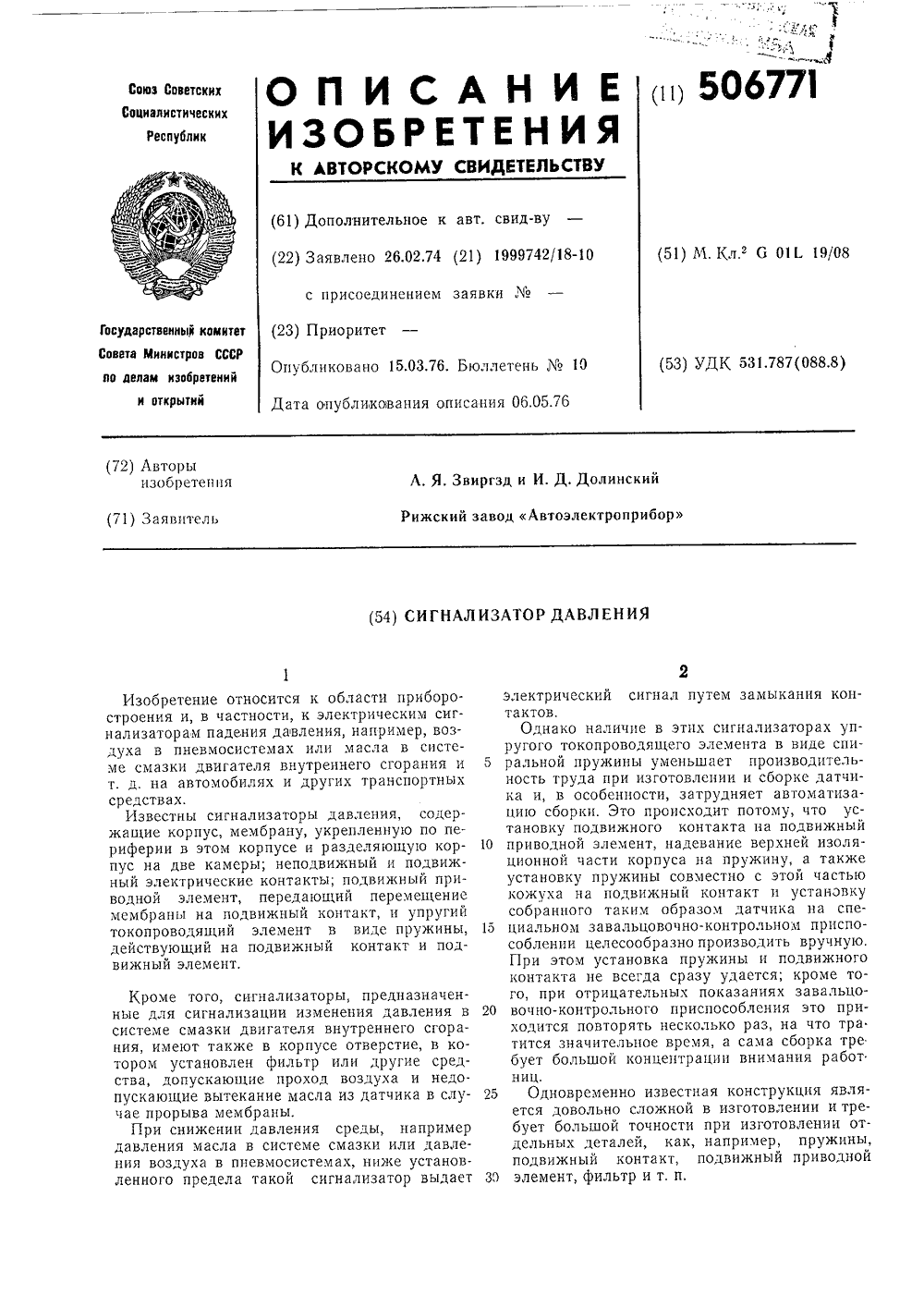

Номер патента: 506771

Опубликовано: 15.03.1976

Авторы: Долинский, Звиргзд

МПК: G01L 19/08

Метки: давления, сигнализатор

...материала пористого типа с токопроводящими элементами, с другим уплотняющим выступом 14 на ее верхней части, пропускающей воздух, но не допускающей вытекание масла из сигнализатора через резьбовое соединение регулировочного винта 15, установленного в центральном отверстии 1 б втулки 17, в случае прорыва мембраны 7.Втулка 17 с выводным штеккером 18, служащая для соединения подвижного контакта 11 с внешней электроцепью, залита как арматура или запрессована в изоляционной части 2 корпуса 1, Неподвижный контакт 10 включен в электроцепь через заземленную нижнюю металлическую часть 3 корпуса 1.Деталь 13 в предварительно сжатом состоянии установлена в полости 4 верхней части 2 корпуса 1 таким образом, что ее верхний выступ 14 по своей...

Номер патента: 458743

Опубликовано: 30.01.1975

Авторы: Звиргзд, Фрицберг

МПК: G01N 21/42

Метки: неоднородности, сегнетокерамических

...концентрация компонент, и при охлаждении - только концентрация компонент. Сравнение по одним и тем же точкам отожженного и неотожженного образца позволяет определить величину локальных механических напряжений, возникающих при шлифовке. Температура фазового перехода Т определяется поляризационно-оптическим методом; при фазовом переходе спонтанное двулучепреломление исчезает, Таким образом отпадаетгнеооходимость в приложении механических напряжений и электрических полей, которые в значительной мере влияют на фазовыц переход.Образцы для исследования неоднородности керамической партии приготавливаются в виде тонких (0,03 - 0,1 мм) полированных шлифов. Последние отжигаются при температуре 700 С в течение 10 мин для снятия напряжений,...

Номер патента: 436722

Опубликовано: 25.07.1974

Авторы: Дорошенков, Звиргзд

МПК: B23P 19/027

Метки: пресс, сборки

...-соном 2, также опускается и воздействует иФиксатор 1 б. Последний освобождает подпружиненную ось 15, которая В свою осредь поворачивается, выводя из зопь: действия развальцовочного пуансона 2 пряжи)ной рь.чяг 14,1:рп дальнейнем;:с-,см,с 1-1 ир,вальцовочпый пуансон 2 и прпэкпэпо шток,":давят на датчик 7 и через него - на цяпгсвьйпатрон 11, опуская их вместе с корпусом ОИ ОСУЩЕСТВЛЯЯ 32)КИМ ДЯТ 1 ПКЯ;1 СОЕДИПСНП(центрального воздухопровода 12 с основнымподпружиненным воздухопроводом 13;1:СБ -мосети 19.Развальцовочный пуансон 2 опускается досоприкосновения с загибаемым рантом кор:ус;си ".Яс;и датчик 7 и сдПэз;)емснно Бмсс.с р,)1:.)Ныэ 11)ОХО)1 3(Яз; е Бо г и1 Я .. С. Ь , 1П(.111 .01 ) сБионслс сятя э,;1), ясСйс лс завальцовк 1,311 Р,5 .3...

Номер патента: 427392

Опубликовано: 05.05.1974

Авторы: Важа, Дамбекалне, Звиргзд, Фрицберг, Штернберг

МПК: H01S 3/10

Метки: керамический, материал

...мельнице с такими же шарами в среде спирта до полного прохождения через сито0056. После высушивания при 120 - 150 С материал прессуют в брикеты и подвергают первому обжигу прн 850 С с выдержкой при этой температуре,в течение 2 - 4 час, Затем брикеты измельчают и массу размалывают повторно в агатовой шаровой мельнице до 10 час в среде спирта до полного прохождения через сито0056. Из полученной массы при удельном давлении 900 кг сл в " прессуют ооразцы в форме дисков диаметров 15 лл. Окончательный обжиг проводится методом горячего прессования при 1150 в 11 С прп удельном давлении 200 кг см-с выдержкой до двух часов,После шлифовки до заданной толщины и полировки алмазной пастой ( О 0,3 лкц) материал отжигают при 700 С с выдержкой427392...
