Папуш

Контактное устройство для измерения параметров бескорпусных элементов

Загрузка...

Номер патента: 1781647

Опубликовано: 15.12.1992

Автор: Папуш

МПК: G01R 31/26

Метки: контактное, бескорпусных, элементов, параметров

...закрыты для наблюдения отрезками 25компланарных линий. на которых они образованы, даже при прозрачной подложке,Целью изобретения является повышение надежности за счет увеличения стабильности контактирования, 30Для повышения стабильности измерений необходимы надежные контакты внешних цепей измерительного устройства иконтактных площадок измеряемого полупроводникового прибора. При контактировании предлагается использоватьпроволочные выводы с шариками на концах.Шарики должны иметь диаметр не больше контактной площадки, чтобы иметь возможность наблюдать их совмещение, ичтобы была минимальной емкостная связьмежду шариками, расположенными на соседних контактных площадках, Проволокавыводов от шариков не должна обладать 45пружинными свойствами,...

Автоматический токоограничивающий выключатель

Загрузка...

Номер патента: 1753510

Опубликовано: 07.08.1992

Авторы: Мильгром, Королев, Папуш, Мицкевич, Долинский, Гапоненко, Ткаченко, Гридин, Постольник, Уткин

МПК: H01H 73/48, H01H 77/06

Метки: токоограничивающий, автоматический, выключатель

...в нем при установке крышки 2.На оси 19 в скобе 18 установлены с возможностью поворота рукоятка 20, рычаг 21 и расцепляющийся рычаг 22.Рукоятка 20 и рычаг 21 соединены тягой, выполненной в виде пружины 23 растяжения. Расцепляющийся рычаг 22 подпружинен пружиной 24, второй конец которой зэкреплен в корпусе 1. В скобе 18 установлена с возможностью поворота отключающая рейка 25, подпру жиненная пружиной 26. Рэсцепляющийся рычаг 22 установлен свозможностью взаимодействия с отключающейся рейкой 25 выступом 27. В скобе 18 выполнены упоры 28 и 29. Электромагнитный расцепитель 30 ус 10 тановлен в корпусе 1, Он снабжен подпружиненным элементом 31, на который при срабатывании электромагнитного расцепителя воздействует его боек 32. Свободный...

Автоматика газофицированного отопительного агрегата

Загрузка...

Номер патента: 1721397

Опубликовано: 23.03.1992

Авторы: Евтеев, Гащенко, Папуш, Мельниченко

МПК: F23N 5/00

Метки: газофицированного, отопительного, автоматика, агрегата

...9 к горелке 8, Газ поступает к горелке и газовоздушная смесь, выходящая из нее, воспламенится от факела запальника 10. На этом этап пуска отопительного агрегата заканчивается.По мере прогрева воды в котле и, соответственно, в отопительной системе начинает повышаться температура воздуха в помещении и достигает уровня настройки датчика 6 (комфортный уровень воздуха в помещении в соответствии со СНиП находится в пределах 18 - 22 С), выходной контакт датчика замыкается (например, серийный датчик температуры воздуха типа ДТКБ с биметаллическим чувствительным элементом), При этом электрическая цепь 15 оказывается замкнутой и напряжение от источника подается к электромагниту 41, Возникающее внутри катушки электромагнита магнитное поле...

Полимерная композиция для очистки экструзионного обрудования

Загрузка...

Номер патента: 1713912

Опубликовано: 23.02.1992

Авторы: Прокопив, Соломенко, Кривошей, Папуш, Аникин, Кислый, Матушко, Залесский

МПК: C08K 13/02, C08L 27/08

Метки: композиция, обрудования, экструзионного, полимерная

...состава, представляет собой отношение длины растягиваемого прутка расплава до разрыва к первоначальной длине прутка. Для получения прутка расплава используют лабораторный микроэкструдер, снабженный экструзионной головкой с диаметром отверстия 2 мм, при температурных режимах его работы по зонам, С: 160; 165; 170, Кроме того, оценивают эффективность очистного действия композиции на экструзионно-выдувном агрегате при переработке винипласта гранулированного марок "Тараптон" и25 30 35 40 45 50 агрегата или использования других термостойких материалов, например, полиэтилена.Испытания проводят следующим образом.Для остановки агрегата прекращают подачу перерабатываемого материала и после полной его прогонки загружают очистную композицию,...

Устройство защиты газифицированных агрегатов

Загрузка...

Номер патента: 1643877

Опубликовано: 23.04.1991

Авторы: Евтеев, Мельниченко, Папуш

МПК: F23N 5/24

Метки: агрегатов, защиты, газифицированных

...газа на запальную го-,релку и импульсную систему, но был недостаточен для основной горелки 6, Этопобуждает перед розжигом закрывать кран8, лначе разжечь запальную горелку не уда 35 ется,После нажатия кнопки 17 гаэ, выходящий из запальной горелки 5, поджигают(поджигающее устройство на чертеже не показано). Факел запальной горелки греет "го 40 рячий" сдай термоэлектрическогопреобразователя 38, Одновременно газ через приподнятую кнопкой 17 и тарелку 9затвора поступает пс трубке 19 под мембрану 12 в импульсную полость и далее потруб 45 ке 15 : датчикам 2 - 4, В условиях, когдаагрегат не работает, биметаллические пластины 36 и 37 перекрывают отверстия сопел34 и 35, поэтому сброс импульсного газапроисходит только через сопло 25 датчика 250...

Устройство для регулирования температуры в объекте с использованием газового водонагревателя

Загрузка...

Номер патента: 1575157

Опубликовано: 30.06.1990

Авторы: Евтеев, Каневский, Мельниченко, Папуш

МПК: G05D 23/02

Метки: водонагревателя, температуры, объекте, использованием, газового

...регулирующий орган - та 8 от седла 11Топливо начинае поступать к горелочному устрой 22 по патрубку-штуцеру 21 цере ло 11 и штуцер 20, где восплам ется от запального устройства показано). При этом температур лоносителя воды водснагревател нацинает повышаться, что приво увелицению длины трубки 1 датч температуры воды, При этом сво конец стерння 5 датчика темпер воды отодвигается от управляющ рычага 6 и соответственно изме ся натяжение пружины 18, В опр ный момент это приведет к пере ванию перекидывающегося рычага крайнего правого в крайнее лев ложение. Его конец отойдет от в па 19 регулирующего органа, та 8 под действием прунины 10 при ся к седлу 11. Поступление топ5157 О 15 20 25 ЗО 35 40 45 50 55 5157 к горелочному устройству 22...

Подвижный контактный узел автоматического выключателя

Загрузка...

Номер патента: 1561126

Опубликовано: 30.04.1990

Авторы: Папуш, Гапоненко, Мильгром

МПК: H01H 77/10, H01H 71/43

Метки: выключателя, узел, контактный, подвижный

...секций 2 подвижного контактодержателя.Концы каждой пары секций 2, расположенные в одном и том же пазу 10, поджаты к прямоугольным выступам 9 пружиной 12, которая надета на ось 3 и расположена в кольцевых углублениях 13 секций 2. На концах оси 3 укреплены кольца 7 и надеты пружины 6, обеспечивающие поджатие крайних секций 2 к прямоугольным выступам 9.Ширина паза 10 составляет 2,1 - 2,5 ширины секций 2, что достаточно для установки в каждый паз 10 двух секций 2,10 15 20 25 30 35 40 45 50 55 Кольцевые углубления 13 обеспечивают возможность установки пружин 12 без увеличения ширины паза 10 и, следовательно, без значительного увеличения габаритного размера контактного узла,Принятая глубина паза 10 обеспечивает возможность...

Автоматический выключатель

Загрузка...

Номер патента: 1554046

Опубликовано: 30.03.1990

Авторы: Мильгром, Гапоненко, Папуш

МПК: H01H 71/00

Метки: автоматический, выключатель

...расстоянче до второго конца двуплечего рычага 29,Автоматический выключатель работает следующим образом.1С помощью коммутационного аппарата37 на электродвигатель 1 подается импульс напряжения, Вращение электродвигателя 1 через редуктор 2 и муфту3 сцепления передается валу 9 и кулачкам 7 и 8, так как в коммутационномположении выключателя Отключено"(Фиг, 1) расстояние Д от оси вращенияступицы 20 до упора 16, установленного на рычаге 15 механизма 10 свободного расцепления, больше, чем расстояниеС до конца двуплечего рычага 29, и,следовательно, упор 16 не.препятствует повороту ступицы 20 муфты 3 сцепления, При этом кулачок 8 включаетконечный выключатель 11, через кото рый в процессе взвода подается напряжение на электродвигатель 1 и...

Запорное устройство

Загрузка...

Номер патента: 1548568

Опубликовано: 07.03.1990

Автор: Папуш

МПК: F16K 1/42, F16K 25/00, F16K 1/34 ...

Метки: запорное

...3имеет разгрузочные отверстия 15. Ход запорного органа 6 ограничен в ,осевом направлении уплотнительной по верхностью 4 на шпинделе и крепежнйм узлом 16 в нижней части шпинделя. ф Устройство работает следующим об" разом. При подаче рабочей среды на проход в закрытом положении устройства шпиндель 3 перемещается вверх относительно неподвижного запорного органа б .на величину хода, определяемую разницей толщины запорного органа 6 и расстояния от крепежного узла 16 до уплотнительной поверхности 4. Через45 открывшиеся разгрузочные отверстия 15 в шпинделе 3 среда проходит на выход, выравнивая давление над и под запорным органом 6. При дальнейшем подъеме шпинделя 3 крепежный узел 16 тянет за собой запорныи орган Ь, ию 50 устройство открыто...

Система автоматического регулирования температуры кипящего слоя

Загрузка...

Номер патента: 1529011

Опубликовано: 15.12.1989

Авторы: Папуш, Мельниченко, Евтеев, Каневский

МПК: F23N 5/10, F23N 1/00

Метки: кипящего, слоя, температуры

...относится к теплоэнергетике и может быть использовано для регулирования температуры кипяцего слоя в топках теплоэнергетических агрегатов малой мощности, сжигаюцих твердое топливо.Целью изобретения является повышение точности регулирования.11 а чертеже показана схема сис темы регулирования.Система содержит последовательно соединенные датчик 1 температуры кипящего слоя и регулирующий прибор 2, магнитный пускатель 3 электро- привода 4 узла топливоподачи, импульсньп прерыватель 5 с раэмыкающим контактом 6 и контакты 7 и Я схемы защиты по предельной температуре кипящего слоя (схема защиты не 20 показана), Система содержит также переключатель 9 режима работы.Регулирующий прибор 2 подключен к пускателю 3 через контакты 7 и Я, а контакт 6...

Автоматический выключатель

Загрузка...

Номер патента: 1513540

Опубликовано: 07.10.1989

Авторы: Гапоненко, Папуш, Мильгром

МПК: H01H 71/00

Метки: выключатель, автоматический

...напряже ния.Выключатель работает следующимооразом.Включению выключателя предшествует процесс взведения (фиг. 1),при котором кулачок 24, вращаемыйэлектрическим или ручным приводом(не показан), сделав один оборот,поворачивает коромысло 22, сжимаячерез вилку 26 пружины 28 сжатия,и приводит в зацепление рычаг 16 сполуосью 18, одновременно толкаятягой 2 1 шатун .14 и кривошип 15 сроликом 20 по боковой поверхностиупора 27 так, что перед включениемвыключателя угол между кривошипом15 и шатуном 14 становится болееблизким к 180 , чем это имело быместо без ролика 20 и упора 27.При этом стержни вилки 26совершая сложное (поступательноеи вращательное) движение относительно оси 30, поворачивают ерез ролик31 вокруг оси 30 опорную платформу29 и угол...

Полимерная композиция для эластичных магнитов и способ ее изготовления

Загрузка...

Номер патента: 1476538

Опубликовано: 30.04.1989

Авторы: Зуева, Мульнер, Папуш, Алексеенко, Царевский

МПК: B22F 3/00

Метки: магнитов, полимерная, композиция, эластичных

...Феррита бария заключена в вязкоупругую оболочку из реакционно- способного при комнатной температуре полуретанового форполимера,Зависимость внешнего вида смеси от соотношения веса оболочки и маг"нитного наполнителя приведена в табл. 2.Полученные смеси перерабатывали в кольцевые эластичные магниты Формованием: для сыпучих смесей - путем прессования при давлении 80-100 МПа в течение 15-20 с, а для пастообразных смесей - калиброванием в ленту и прессованием изделий из ленты при давлении 50-70 МПав течение 10-20 сСшивание Форполимера в отпрессованном магните происходит в течение 48-72 ч при комнатной температуре и влажности 60-75 К,Магнитные и эксплуатационные характеристики полимерных магнитных композиций на примере кольцевых магнитов...

Система автоматического регулирования котла с кипящим слоем

Загрузка...

Номер патента: 1437622

Опубликовано: 15.11.1988

Авторы: Папуш, Каневский, Евтеев, Мельниченко

МПК: F23N 1/00

Метки: кипящим, слоем, котла

...15 т регух. топ 5, дат чик 2 гепл 011 роизв(Едите.Велос е и, комг(- лект термоэлектрических преобразоВателей 3 (,ПОЕ(азае(Я чаг ть .(0151 егя(- та подключенный чере." коробку холодньх спаев к регеглятору 1, вь 5. - ход которого подсоединен к исполни" тельному механизму 5, одающему топ- лиБО В топку б, и;(01 ипгее 1(т термоэлектрических преобразователей, УСТЯНОВЛЕННь 1 Х В ТОПКЕ 6 НЯ Ь 1 ЮЕ(НЕЙ границе 1 п 51 апазояа иц;.лее 5 ее 1;ля у-овяя зом,Сигнал от датчика 2 (ег 151 опгрсцлзводительяосги поступает на Ееервьй вход регулятооа 1, а сгъарЕлый си= нал от комплекта термозе(ее(трическе 1 хц ГЬпреобразователеи зхоеЕГ 5 дяые( спаи которых.последовательно соег(ияг(ются в коробке е холодных сгаевподается ня Второй Вход регулятора"Горячие"...

Грузозахватное устройство

Загрузка...

Номер патента: 1404438

Опубликовано: 23.06.1988

Автор: Папуш

МПК: B66C 1/68

Метки: грузозахватное

...внутри их стержней 8, образуя таким образом телеско. пическое соединение. К стержням 8 прикреплен противовес 9.Грузозахватное устройство работает следующим образом.На верхнюю рамуустанавливают груз 10, размещая его так, чтобы вырез был открыт, при этом нижняя рама 4 опирается на противовес 9, а стержни 8 находятся внутри стоек 7, уменьшая при этом высоту устройства. После размещения груза 10 на раме 1 устройство соединяют с крюком 6 серьгой 5, которая размещена на нижней раме 4, Рама 1 с грузом Ю, таким образом, оказывается выше крюка 6 грузоподъемной машины. После этого производят подъем устройства с грузом 10, во время которого стержни 8 выходят из стоек 7 и противовес 9 опускается, обеспечивая гори- О зонтальное положение...

Устройство для измерения реологических характеристик материалов

Загрузка...

Номер патента: 1383147

Опубликовано: 23.03.1988

Авторы: Папуш, Максимов

МПК: G01N 11/14

Метки: характеристик, реологических

...вмонтировандатчик 18 давления.Устройство работает следующим образом, 40С помощью задатчиков 7 и 14 скорости вращения устанавливают необходимое число оборотов привода 6 наружного цилиндра и привода 13 задающегомеханизма. Платформу 15 с помощью механизма 17 подъема поднимают в крайнее верхнее положение. Исследуемыйматериал загружают в наружный цилиндр1, после чего платформу 15 перемещаютв нижнее положение, При этом камера 503 с поршнем 4 входят в полость наружного цилиндра 1 и вытесняют материалв зазор между наружным 1 и внутренним2 цилиндрами, Перемещение платформы15 осуществляется до тех пор, покаизбыточное давление в материале, контролируемое датчиком 18 давления, недостигнет заданного значения. Стабилизация давления на заданном...

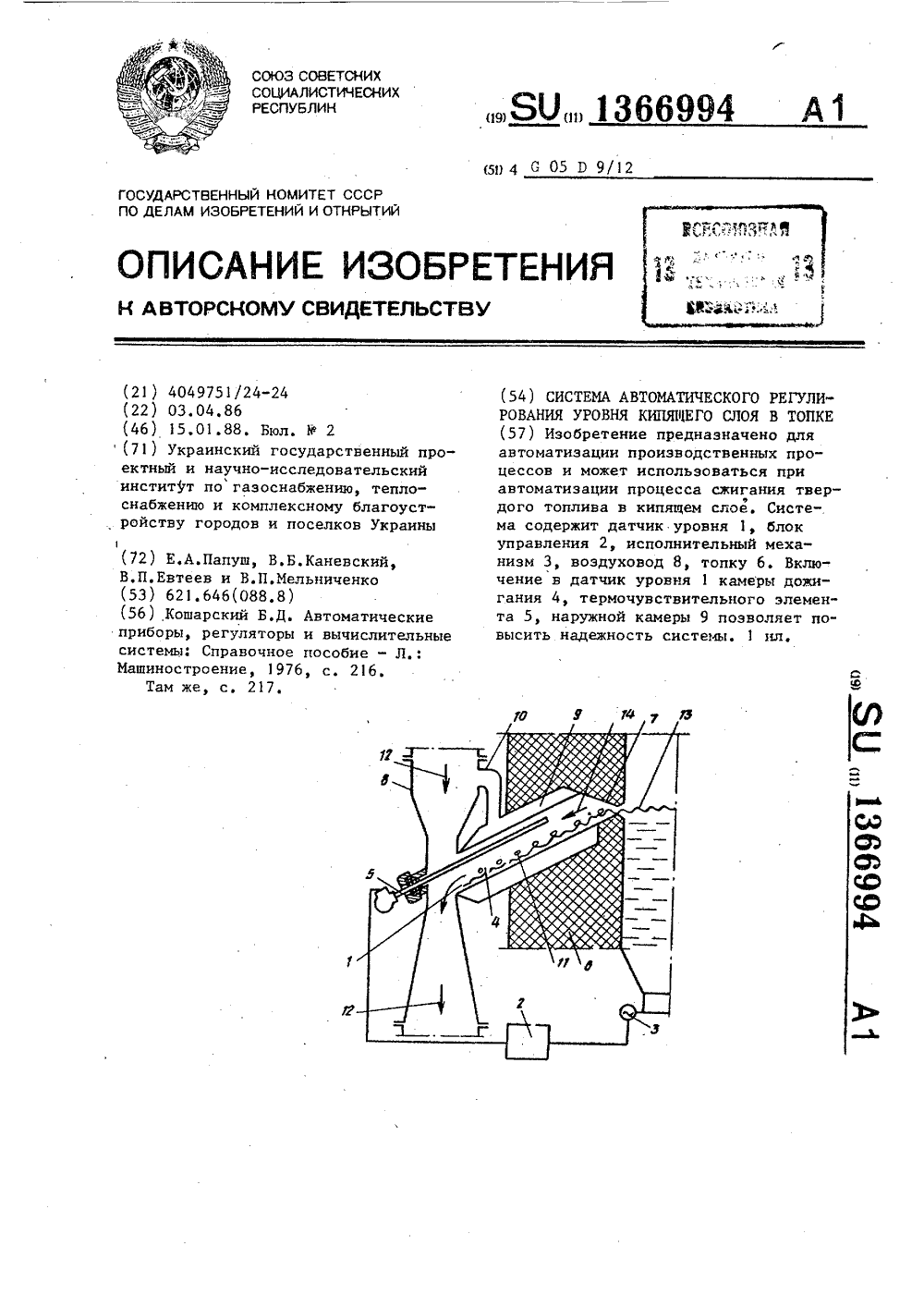

Система автоматического регулирования уровня кипящего слоя в топке

Загрузка...

Номер патента: 1366994

Опубликовано: 15.01.1988

Авторы: Папуш, Евтеев, Мельниченко, Каневский

МПК: G05D 9/12

Метки: кипящего, слоя, уровня, топке

...его суживающейся части разрежение, в результате чего продукты сгорания отсасываются из топки 6 че рез отверстие несимметричного конического переходника 7 (направление движения топлива показано стрелкой 14), перемешиваются с воздухом, поступающим из наружной камеры 9 через 50 отверстия 11, и из камеры 4 дожигания движутся по воздуховоду 8 (направление движения показано стрелкой 12) на сброс или в циклон возврата уноса, или в пневмозабрасыватель топ лива и т.п. (на чертеже не показано) В результате подмешивания холодного воздуха к продуктам сгорания, поступающим в камеру 4 дожигания иэ топ-" ки б, температура смеси остается ниже параметра настройки блока 2 управления.В процессе работы системы в результате повачи топлива в топку 6 для его...

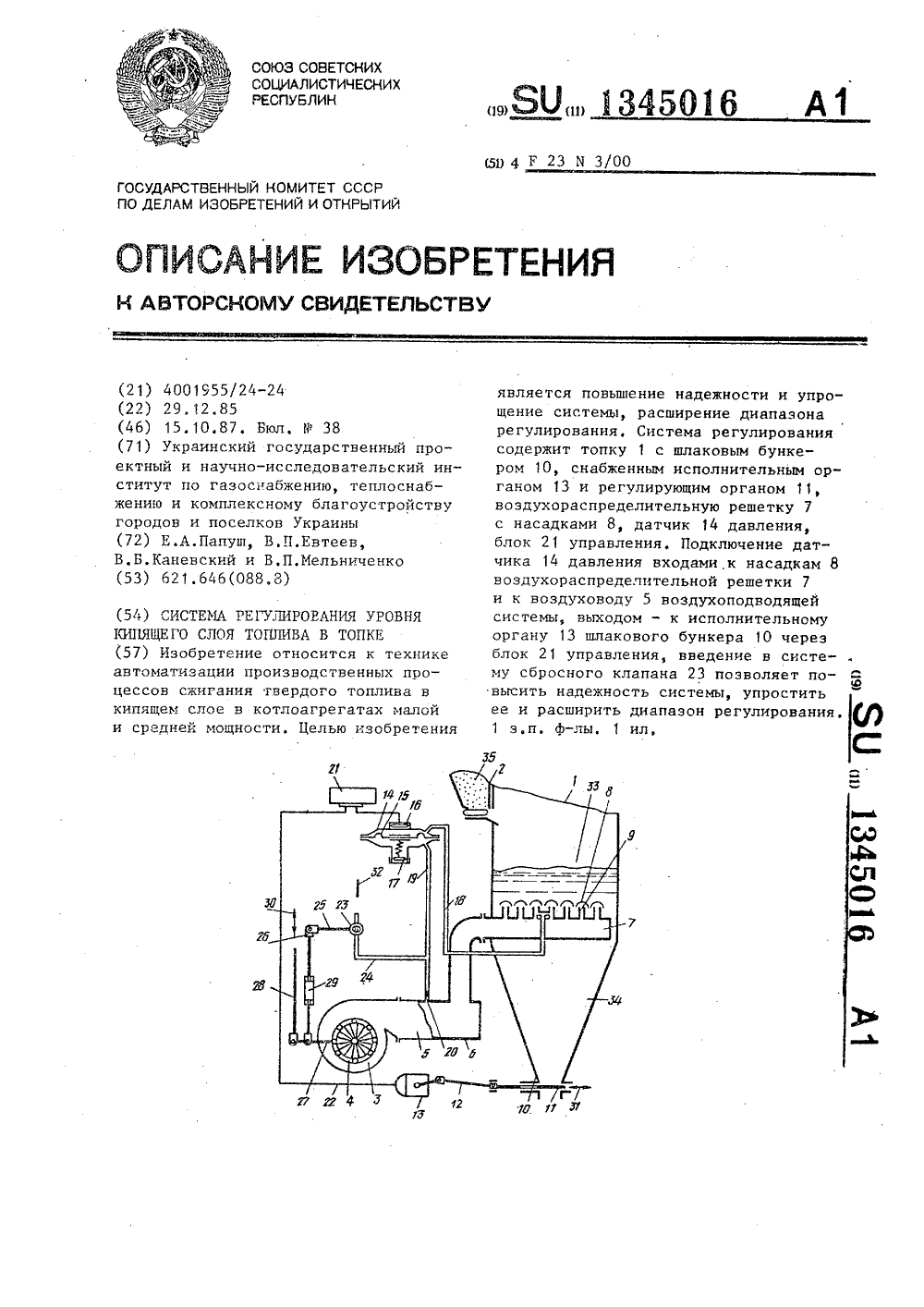

Система регулирования уровня кипящего слоя топлива в топке

Загрузка...

Номер патента: 1345016

Опубликовано: 15.10.1987

Авторы: Каневский, Евтеев, Мельниченко, Папуш

МПК: F23N 3/00

Метки: топке, слоя, топлива, кипящего, уровня

...насадками 8 расположен кипящийслой 33, в бункере 10 собирается шлак34, в бункере забрасыватепя топлива 2находится твердое топливо 35,Работа системы автоматического регулирования уровня осуществляется Б КОМЛ(.КСЕ С ДЛ У:НМ ССТЕМЯМИ ЯВТ мятик 1 кот)Оа )е Г аг аРе у 1 ровянйя Расхоца толигЯ т егУ:)1)ОНЯ.Я РясХОДЯ ВОЗДУХЯ, ,) С Г, (,ИР: т:а:НЯ ТЯГИ и 7 Г,с(.)б,н ),-, 1 7 ) т е, г 1 О 1,)с 1 е сг я ежа яяг тв(япдо "с сп П 1 ВР ЧЛ ЯМ "тОЕ С(то ТОН т Г ОтТт О КИП ЯИ С 1 О,Т Е ( т(Огм т) ( ЯРж 1 ВатЬ НЯ ОЛПЕЕ(ЕНтот",РОВНЕ а ТОП(Е тЕ ЯВИ "ИМ" - Н Г)УК-; От-Г" Я ПРОТИВНОМ (.Лу.ят а 11 уГЯ(ТЕ 5 (ОЕГ)ОВЯНИЯ ) КОНОМЧНОС ТН Нат С)(НОС 1 тт безопасности,В режиме мкнимялт,пой нагрузки котлоягрегатя исполнительный Орган Бентил 5.торя 3 повернут Б...

Устройство для регулирования температуры

Загрузка...

Номер патента: 1315959

Опубликовано: 07.06.1987

Авторы: Мельниченко, Евтеев, Папуш, Каневский

МПК: G05D 23/24

Метки: температуры

...7.Устройство работает следующим образом,40 Заданное соотношение между температурой теплоносителя и наружноговоздуха определяется соотношениеммежду внутренними объемами датчиков13159 35 От величины этого давления возду.ха зависит усилие, действующее на чувствительный элемент 16 снизу. Этому усилию противодействует натяжение пружины 27., Изменяя это натяжение,можно установить чувствительный элемент 16 в заданное положение при настройке. Положение чувствительногоэлемента 16, в свою очередь, определяет положение укрепленных на немпостоянных магнитов 20 по отношению 40 45 к соответствующим герконам 22 (места расположения магнитов выбираются таким образом, чтобы расстояние между ними обеспечивало автономность воздействия каждого магнита на...

Горелка

Загрузка...

Номер патента: 1281826

Опубликовано: 07.01.1987

Авторы: Папуш, Мельниченко, Евтеев, Каневский

МПК: F23D 17/00

Метки: горелка

...камеру 9, внутри которой расположен сильфон 10 с диском 11, подключенный к топливопроводу 2, и сопло 12, расположенное напротив диска 11. Сопло 12 сообщено с полостью кожуха 4 вентилятора 3 первичного воздуха через дополнительный воздуховод 13. Камера 9 снабжена воздухопроводом 14, сообщенным с коллектором 8 вторичного воздуха, а всасывающий патрубок 6 вентилятора 5 выполнен перфорированным и в его полости установлена с возможностью перемещения перфорированная втулка 20 с мембранным приводом 15, подключенным к воздуховоду 13 при помощи импульсной трубки 16.На втулке 20 закреплена подпружиненная пластина 17, скрепленная с мембраной 18 мембранного привода 15. На топливопроводе 2 установлен регулирующий орган 19.Горелка...

Система регулирования температуры воды в теплосети

Загрузка...

Номер патента: 1273892

Опубликовано: 30.11.1986

Авторы: Мельниченко, Евтеев, Шейман, Каневский, Папуш

МПК: G05D 23/00

Метки: воды, теплосети, температуры

...7, направленного вверх). Когда мембранный исполнительный механизм закрыт, движение греющей воды из теплосети через подогреватель прекращается. 4 Поскольку потребитель продолжает потребление горячей воды, необходимое для ее подогрева, тепло может быть получено за счет тепчоемкости сетевой воды, находящейся в подогревате" ле, и теплоемкости металла подогревателя. Так как нет притока тепловой энергии извне, через определенное время начинает падать температу" ра подогреваемой воды. Когда это падение превышает величину нечувствительности реле 3, последнее открывает свой клапан, Клапан реле 4 в течение всего указанного периода остается открытым, поскольку при наличии водоразбора (и автоматическо" го регулирования температуры воды,...

Устройство для программного регулирования тепмературы в помещении

Загрузка...

Номер патента: 1239466

Опубликовано: 23.06.1986

Авторы: Папуш, Каневский, Евтеев, Мельниченко

МПК: F24D 19/10

Метки: тепмературы, программного, помещении

...греющей воды обычно приводит к изменению температуры воздуха в помещении на 2 - 5 С в зависимости от метеоусловий и вида здания.Процесс программного регулирования происходит следующим образом.В соответствии с возросшей величиной сопротивления на соответствующем входе регулятора 6 температуры после размыкания размыкающего контакта 2 программного реле 1 времени регулятор 6 температуры будет воздействовать на исполнительный механизм 7 так, чтобы он изменял расход сетевой воды через сопло узла 4 смешения нейтрализуя последствия возмущения.Это возможно при снижении сопротивления датчика-преобразователя 5 сопротивления, подключенного последовательно с термистором 8, т. е. при охлаждении датчика-преобразователя 5. Процесс снижения...

Способ монтажа однобалочного мостового крана

Загрузка...

Номер патента: 1143683

Опубликовано: 07.03.1985

Авторы: Шоломицкий, Папуш

МПК: B66C 17/00

Метки: однобалочного, монтажа, мостового, крана

...диагональный размер между внешними точками противоположных балок будет больше расстояния между колоннами, что сделает невозможным разворот мостового крана в проектное положение. Следовательно, эго вызывает необходимость применения других методов монтажа с изготовлением дополнительной оснасткИ или использованием мобильных кранов, что увеличивает трудоемкость и стоимость работ. 35Цель изобретения - сокращение трудоемкости и стоимости монтажа.Указанная цель достигается тем, что согласно способу монтажа одно- балочного мостовогокрана, собирае мого на нулевой отметке, при котором пролетную балку в плане располагают под углом к продольной оси пролета и поднимают ее между подкрановых балок выше подкрановых пу тей, разворачивают в проектное...

Устройство для розжига и защиты горелки

Загрузка...

Номер патента: 1126715

Опубликовано: 30.11.1984

Авторы: Каневский, Евтеев, Мельниченко, Папуш

МПК: F23N 5/24

Метки: розжига, горелки, защиты

...клапан 2, установленный на газопроводе перед запальником, электромагнитный клапан 3, .установленный на газопроводе перед горелкой, горелку 4, контрольный электрод 5, присоединенный к прибору 6 контроля пламени совместно с контрольным электродом запальника 1, датчик 7 минимального давления газа, присоединенный к газопроводу между выходом электромагнитного клапана 3 и горелкой 4 через дроссель 8. Датчик минимального давления газа содержит переключающий геркон 9, мембранный чувствительный элемент 10 и камеру 11, присоединенную к дросселю 8. Прибор 6 контроля пламени подключен через последовательно соединенные контакты 12 датчиков защиты и пусковую кнопку 13 к питающей клемме 14 источника питания и к нулевой клемме 15 через нормально...

Сигнализатор повышения давления

Загрузка...

Номер патента: 1076789

Опубликовано: 28.02.1984

Авторы: Каневский, Мельниченко, Папуш

МПК: G01L 19/12

Метки: повышения, сигнализатор, давления

...имеют северные полюса сверху,один - снизу (равноценно и противоположное расположение полюсов).Работа устройства осуществляетсяследующим образом,При нормальном режиме в контролируемом пространстве (например, в топке или газоходе котла) диск заслонки 7 под действием пружины 9 прижатк отверстию в корпусе 1, Наличие уплотнительной прокладки 10 способствует созданию герметичности затвора.Магнитопровод разомкнут. Благодаряналичию воздушных зазоров 15 сопротивление магнитопровода магнитномупотоку значительно и существеннаячасть магнитного потока между полюсами каждого магнита замыкается черезокружающее воздушное пространство,где около одного иэ.магнитов расположен геркон, Контактные пластины геркона при этом надежно замкнуты. При резком...

Система регулирования газогорелочного устройства

Загрузка...

Номер патента: 1035344

Опубликовано: 15.08.1983

Авторы: Каневский, Мельниченко, Фельдман, Папуш

МПК: F23N 5/24

Метки: газогорелочного, устройства

...соединен с мембранным приводом 17, а вторым изогнутым концом шарнирно соединен с кронштейном на регулирующей заслонке 19. Нижняя часть корпуса мембранного исполнительного механизма воздуха 4, в которой расположена регулирующая заслонка 19, установленная в рассечку воздуховода 20, по которому воздух-окислитель поступает к горелочному устройству 10. Выход штока 18 из подмембранной полости загерметизирован уплотнительной мембраной 21. Полость корпуса над мембранным приводом 17 соединена импульсной линией через дроссель 22 с газопроводом после мембранного исполнительного механизма газа 3, т.е. перед горелочным устройством 10. Полость корпуса под мембранным приводом через дроссельное отверстие 23 соединена с воздухопроводом после...

Полуавтоматический станок для нарезания внутренних резьб метчиками

Загрузка...

Номер патента: 986663

Опубликовано: 07.01.1983

Авторы: Петренко, Папуш

МПК: B23G 1/16

Метки: метчиками, внутренних, полуавтоматический, резьб, станок, нарезания

...первые витки резьбы, процесс нарезаиия осуществляется автоматически методом, самозатягивания.Глубина нарезания резьбы определяется ходом подвижной .зубчатой рейки 5, снабженной регулируемым упором 24, Заданное положение упора 24 определяет длину ходаподвижной зубчатой рейки 5 и, соответственно, количество витков нарезаемой резьбы.По окончании резания резьбы привод 1реверсируется (например, с помощью пневмопереключателей, на чертеже не показаны),При реверсировании, т.е. при изменении хо.да рабочего штока 3 на обратный, корпус 7быстро поднимается вверх и упирается вверхние регулируемые упоры 9 на направляющих стойках 8. При этом нижние пружины 21 сжимаются, так как инструмент сдеталью остаются неподвижными.Это происходит за счет того,...

Состав для уничтожения моли

Загрузка...

Номер патента: 969221

Опубликовано: 30.10.1982

Авторы: Папуш, Давыдов, Тюленев, Матушко, Никитин, Магидсон, Кругликова, Иващенко, Дейнега, Бирючкова, Чубенко

МПК: A01N 25/18

Метки: уничтожения, моли, состав

...Изготавливают полимерные пластины разных составов (см, табл.) в том числе и известных 2 ( с разным содер жанием компонентов), Пластины помещают в решетчатые контейнеры и подвешивают в шкафах (объемом 1 мз), в которых проводят испытания антимольной активности препарата. При выполнении испытаний в каждой комнате площадью 12 м устанавливают 3 одинаковых шкафа., В двух помещают (в верхней части) по одной пластине, третий шкаф служит для контроля. Затем ежемесячно (в течение 12 месяцев) в каждый из шкафов помещают садки с гусеницами моли и личинками кожееда. Учет гибели насекомых производят на десятые сутки после внесения в шкаф насекомых. Одновременно с энтомологическими испытаниями производят определение содержания паров ДДВФ как...

Устройство для возбуждения акустических колебаний

Загрузка...

Номер патента: 919753

Опубликовано: 15.04.1982

Автор: Папуш

МПК: B06B 1/20

Метки: колебаний, возбуждения, акустических

...3. Давление ра бочей среды возрастает до тех пор, пока не превысятся упругие силы пружины 3, которая растягивается, образуя зазоры между витками, через них рабочая среда поступает в озвучиваемое пространство вокруг пружины. При этом давжние во внутренней полости послецней подает и, она, сжимаясь, возвращается в исходное положение. Пружина 3 вместе с флвнцем,83 ф4 совершает колебания и генерирует вкус тические олебвния, Настройка такого устройства очень проста и своцится к поцкручиванию клапана 7, выполненного в вице винта,Настройку частоты и амплитуды генерируемых колебаний можно производить и путем изменения цавления рабочей среды на входе в излучатель, конструкция которого в виде пружины существенно упроща ет изготовление...

Шаговый конвейер

Загрузка...

Номер патента: 908689

Опубликовано: 28.02.1982

Автор: Папуш

МПК: B65G 25/00

Метки: конвейер, шаговый

...с транспортирующими элементами замкнутые полости, при этом кожух выполнен с отверсстиями, сообщающими замкнутые полостис источником масляного аэрозоля.На фиг. 1 изображен шаговый конвейер;на фиг. 2 - разрез А - А на фиг. 1; нафиг. 3 - источник масляного аэрозоля.Шаговый конвейер состоит из кожуха 1,выполненного в виде короба, с направляющими 2, замкнутыми в прямоугольный кон этур. На направляющих 2 размещены транспортирующие элементы 3, выполненные ввиде пластин,Кожухом 1 и транспортирующими элементами 3 образованы четыре замкнутыеполости 4, которые изолированы друг отдруга перемычками 5. Для предотвращениявыхода аэрозоля в момент передвижениятранспортирующих элементов 3 в углах кожуха 1 выполнено по две перемычки 5,Кожух 1 имеет...

Смесь для обработки стали

Загрузка...

Номер патента: 901294

Опубликовано: 30.01.1982

Авторы: Папуш, Ковалев, Ворошилин

МПК: C21C 7/076

Метки: стали, смесь

...следующем соотношении компонентов, вес. %:Карбамид 5-30Известь 70-95Карбамид, содержаший в среднем 46,5% азота, в составе смеси выполняет роль легируюшего азотсодержашего материала, а в сочетании с известью - рафинируюшего реагента, позволяюшего существенно снизить содержание вредных примесей серы и фосфора в стали,Введение мелкодиснерсного основного материала непосредственнО и Металлическую ванну (в печь идти в ковш) увеличивает как степень, так и скорость десульфурации.При содержании в смеси карбамида менее 5% снижается усвоение сталью азота, и для обеспечения заданного содержания азота в стали резко увеличивается расход смеси,При увеличении в смеси содержания карбамида более 30% заметного увеличения степени усвоения сталью азота не...
