G01L 19/12 — аварийные или сигнальные

Номер патента: 1372205

Опубликовано: 07.02.1988

Авторы: Долинский, Казайнис, Луфт

МПК: G01L 19/06, G01L 19/12

Метки: давления, сигнализатор

...точки касания (фиг.2, штрихпунктирная линия), При этом резковозрастают удельное давление на боковую поверхность контакта 5 и уплотняющий эффект. Дальнейшее перемещениетолкателя ограничивается при посадкеего на торцевую поверхность неподвижного контакта 5, что предотвращаетперекидывание фланца и уменьшениегерметиэирующего усилия.В случае разрушения мембраны поддействием давления не произойдетвыбпосд контролируемой среды через,отверстия 11 наружу, поскольку давление, воздействуя на торец толкателя, удерживает его в положении, надежно изолирующем внутреннюю полостьдатчика от приемной полости,Такое конструктивное выполнениесигнализатора простыми средствамиисключает воэможность выброса контролируемой среды в окружающее пространство при...

Номер патента: 1383122

Опубликовано: 23.03.1988

Автор: Звиргзд

МПК: G01L 19/12

Метки: давления, сигнализатор

...давления (или при аварийном низком давлении) пружинныйтороид 11 находится в состоянии сее минимальным диаметром, держит толкатель 9 с мембраной 4 в максимальноудаленном положении и контактируетс выводной клеммой 12 и подвижнымконтактом-грибовидным диском 10, которая контактирует с неподвижным контактом 8, соединенным с "массой",обеспечивая замыкание цепи сигнализации и включение индикатора (неизображено). Тороид 11 обеспечиваетэлектрическую связь клеммы 12 с несколькими витками пружины, диска 10 со всеми витками, создавая такимобразом многоточечный контакт, характеризующийся надежным, низким переходным сопротивлением,При возрастании давления мембрана 4 и связанный с ней толкатель 9начинают перемещаться вверх, расстояние между...

Номер патента: 1390517

Опубликовано: 23.04.1988

Авторы: Бушланов, Делимбетов, Евдокимова, Николаев, Осветимский

МПК: G01L 11/02, G01L 19/12

Метки: давления, сигнализатор

...элементов, еслиони выполнены из тонкого упругого материала. При этом часть сектора 5 нарабочем участке шкалы расположенамежду торцом 14 световода 13 и кольцом 15, а остальная его часть, прошедшая через поперечный вырез 16,с противоположной стороны кольца 15.Соединение подвижной части 17 световода 13, укрепленной на держателе12 с неподвижной частью 18, укрепленной на основании 8, может быть выполнено, например, в виде спирали 19,навитой из самого световода 13, илив виде волоконного жгута, собранногоиз большего количества оптических волокон, где закрепленные концы жгута17 и 18 сделаны жесткими, а такжетаким образом, что соединяемые концычастей 17 и 18 световода 13, расположенные по направлению оси 4 стрелкииндикатора, установлены в...

Номер патента: 1397758

Опубликовано: 23.05.1988

Автор: Самоваров

МПК: G01L 19/12

Метки: давления, датчик, кодовый

...импульс осуществляет опроссостояния нулевой шины коммутатора 6,а затем произойдет переключение счетчика и смена входной шины. Таким путем на вход счетчика 7 и с некоторойзадержкой " на вход счетчика 21 поступят три импульса, так как герконы4 О, 4, 4разомкнуты, С приходомчетвертого импульса с выхода коммутатора постуПит импульс на первые входы элементов 2 И 7 и 18, поскольку977584 510 15 20 25 30 35 40 45 50 55 з .13четвертый геркон 4 З замкнут. На вто-,ром входе элемента 2 И 17 присутствует высокое напряжение, поданное стриггера 12, поэтому с выхода элемента 17 поступит импульс на стоповыйвход триггера О, на вход 27 счетчика 7 для сброса его в нулевое положение и.через элемент 23 задержки,обеспечивающий задержку, необходимуюдля...

Номер патента: 1401304

Опубликовано: 07.06.1988

Автор: Шполянский

МПК: G01L 19/12

Метки: давлений, разности, сигнализатор

...- 1на величину 45Р, 5,1где 3, - эффективная площадь первой мембранной коробки;- жесткость первой мембранной коробки. 50Под воздействием давления Р, подвижный торец 6 мембранной коробки 3 и кронштейн 7 также перемешаются вверх вдоль оси 1 - 1 на величину55У 2где 3, эффективная площадь второй мембранной коробки;Для исключения влияния на результат измерения изменения статических давлений контролируемых сред необходимо обеспечить такие условия работы, при которых изменение значений статических давлений Р, и Р при неизменной разности этих давлений не вызывало бы изменения разности перемещений Я - Я. что может быть обеспечено при соблюдении следующего соотношения характеристик упругих чувствительных элементов: 3 а 1 2 Обозначив - - - = - -ф-...

Номер патента: 1415087

Опубликовано: 07.08.1988

Автор: Оленбург

МПК: G01L 19/12

Метки: давления, индикатор

...из эластичного материала, в частности из резины, уста новленный в нем прозрачный экран 2.В нижней части индикатора расположена мембрана 3, выполненная за одно целое с корпусом 1, образуя замкнутую камеру. В корпусе 1, заполненном не прозрачной жидкостью 4, установлен опорный диск 5 с отверстиями 6, на котором закреплен с помощью винта 7 информационный элемент 8 с нанесенной на нем цветной Фигурой. Опорный 25 диск 5 разделяет корпус на две полости. Между внутренней торцовой поверхностью экрана 2 и опорным диском 5 размещена тарельчатая пружина 9.Устройство работает следующим об разом. При засорении фильтра на мембрану 3 действует разрежение, в результате чего она прогибается, и непрозрачная жидкость 4 перетекает через отверстия 6 иэ...

Номер патента: 1420406

Опубликовано: 30.08.1988

Автор: Звиргзд

МПК: G01L 19/12

Метки: давления, сигнализатор

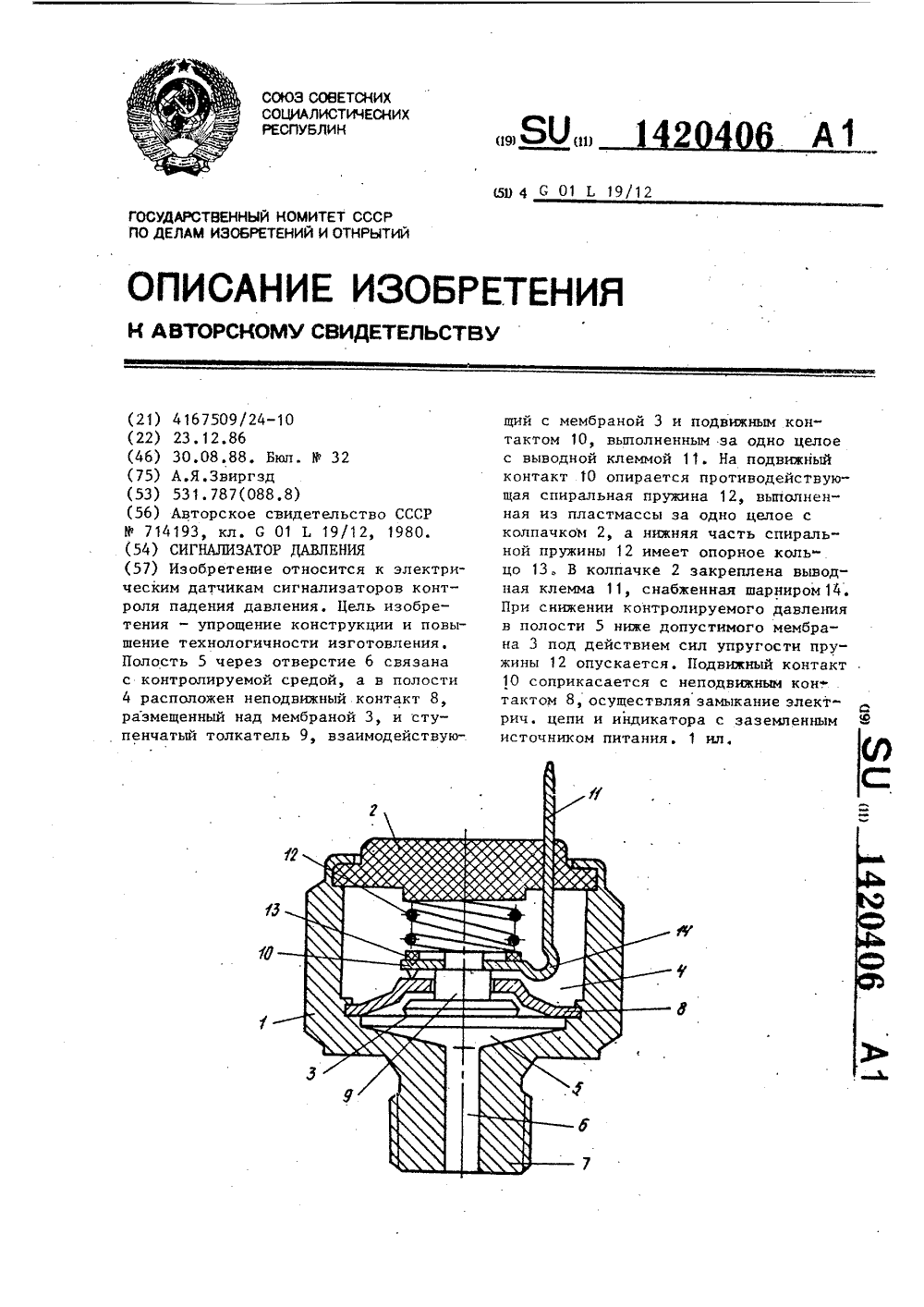

...или т.п., эа одно целое с пластмассовым колпачком 2 способом литья под давлением, причем в нижней частипружина имеет плоское опорное кольцо 13. В пластмассовом колпачке 2 за 30 креплена штекерная выводная клемма 11,35снабженная упругим шарниром 14, соединяющим вертикальную ее часть с горизонтальной частью подвижным контактом 10.Действие сигнализатора давления происходит следующим образом.Когда давление в контролируемой системе и, следовательно, в соединенной с ней подмембранной полости 5 нормальное, мембрана 3 держит толка тель 9 в поднятом положении, пружина 12 сжата и подвижный контакт 10 не контактирует с неподвижным контактом 8, т.е. электрическая цепь сигнализатора разомкнута (не изобра О жено). При снижении контролируемого давления...

Номер патента: 1425496

Опубликовано: 23.09.1988

Авторы: Манченко, Ольховский

МПК: G01L 19/12

Метки: давления, сигнализатор

...давления работает;следующим образом,При отсутствии давления магнитнаяжидкость - мембрана 5 расположенавнутри кольцевого постоянного магнита 6. Входная клемма, соединенная с 40магнитной жидкостью 5, подключена,например, к "+источника сигнализации, а выходные клеммы 9 - 11 - к "-"источника. При отсутствии давленияток в цепях сигнализации не протекает. Под воздействием давления измеряемой среды мембрана 5 начинает прогибаться и поочередно замыкать цепи сигнализации с соответствующими неподвижными контактами 9 - 11, При уменьшении давления осуществляется обратныйпроцесс деформации мембраны 5 и поочередный ее отход от неподвижныхконтактов 11, 10 и 9,Для контроля работоспособностисигнализатора в процессе эксплуатациислужит...

Номер патента: 1425497

Опубликовано: 23.09.1988

Автор: Щедрин

МПК: G01D 5/42, G01L 19/12

Метки: индикатор, пневматический

...увеличивает свою длину, воздействуя подвижным дном 9 на шток 10, сообщая последнему поступательное движение, Шток 10 воздействует на пружину 11, сжимая ее, На чертеже показаноположение штока в тот момент, когдадавление в полости 27 было еще неиз"менным, при этом плунжер 14 удерживается утолщенной частью штока 10, Нокак только утолщенная часть штока 10входит в отверстие 28 заподлицо сотверстием 13, плунжер 14 под действием пружины 17 поднимается, а штифт6, закрепленный в плунжере 14, перемещаясь в пазу 18 экрана 19, поворачивает его относительно оси 20, Приэтом торцовая часть 21 экрана 19 видна в смотровом окне 22, указывая нато, что произошла разгерметизация втом объеме, в котором установлен индикатор,В индикаторе предусмотрена...

Номер патента: 1434292

Опубликовано: 30.10.1988

Автор: Лозовский

МПК: G01L 19/12

Метки: давления, сигнализатор

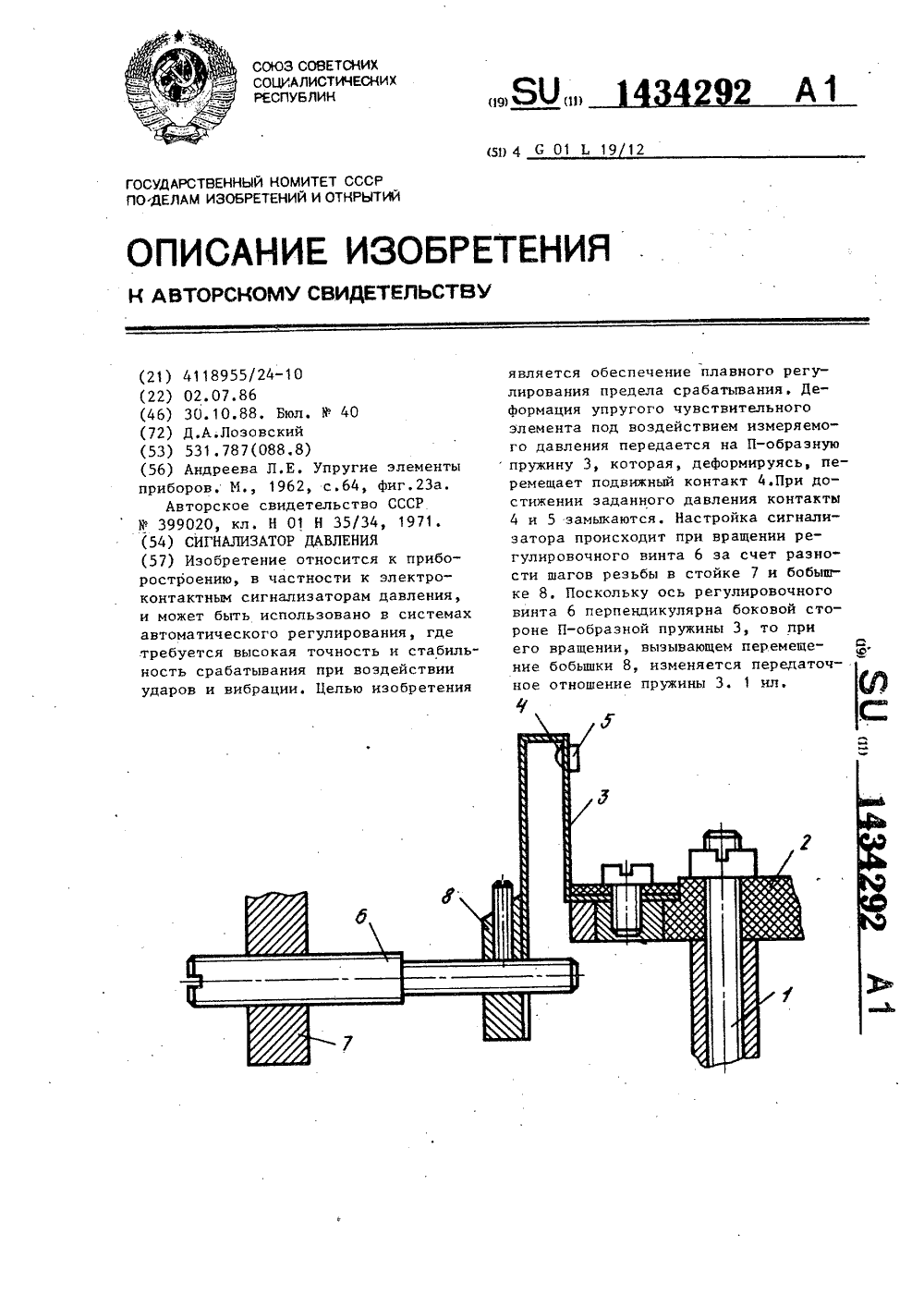

...5547/44 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к приборостроению, в частности к электроконтактным сигнализаторам давления, иможет быть применено в системах автоматического. регулирования, где требуется высокая точность и стабильность срабатывания при воздействииударов и вибрации.Целью изобретения является обе спечение плавного регулирования предела срабатывания.На чертеже изображено схематическое изображение сигнализатора давления.Сигнализатор содержит упругий чув.ствительный элемент, например"мембра-ну, с жестким центром и штоком 1,который соединен с колодкой 2. Наколодке закреплена плоская пружинав виде пластины П-образной формы 3 счподвижным контактом 4. Неподвижный контакт 5...

Номер патента: 1479836

Опубликовано: 15.05.1989

Автор: Габитов

МПК: G01L 19/12

Метки: внутреннего, давления, двигателя, масла, падения, сгорания

...выдачу ложного сигнала об аварийном падениидавления масла, а при достижениичастоты вращения коленчатого вала 45двигателя заданного уровня вырабатывает разрешающую "1".Управляемый генератор 7 при поступлении на вход "1" возбужден и вырабатывает на выходе импульсы, например, с частотой 2 Гц, а при поступлении "О" заторможен и вырабатывает на выходе "1".Устройство работает следующим образом. 55При обрыве линии связи 11 потенциал точкиА равен значению опорногонапряжения +Ео. При этом срабатывает компаратор 2 и вырабатывает на выходе "О, поступающий на вход вентиля 8 типа И и отпирающий его выходной транзистор, управляющий работойиндикатора 9, который горит непрерывно, что сигнализирует о неисправности линии связи.При коротком замыкании, на...

Номер патента: 1530957

Опубликовано: 23.12.1989

Автор: Кот

МПК: G01L 19/12

Метки: давления, индикатор

...обеспечивающее минимальный зазор между магнитом 7 и шариком 4 (индикатор занимает горизонтальное положение). Затем маховичок 9 медленно поворачивают в сторону уменьшения тяговой силы магнита до тех пор, пока эта сила не станет равной силе от постоянного перепада давлений на шарике 4 или максимального перепада при пульсирующем его характере. При дальнейшем повороте уменьшение тягового усилия приводит к отрыву шарика 4 от упора 5, воздух через отверстие упора перетекает в рабочую полость корпуса 1, и перепад давлений действует на все сечение шарика 4. Увеличение действующей на шарик силы от перепада давлений и уменьшение тяговой силы магнита приводит к тому, что шарик перемещается и занимает устойчивое положение у входа 3. Для...

Номер патента: 1531075

Опубликовано: 23.12.1989

Авторы: Беллендир, Беляков

МПК: G01L 19/12, G05D 16/10

Метки: давлений, перепада, сигнализатор, фильтре

...работает следующим образом.При работе Фильтра между входной 11 и выходной 13 полостями создается перепад давлений, вызванный гидравлическим сопротивлением фильтра. Из .входной полости 11 давление передается через подпоршневую полость 10 на поршень 3. По мере засорения Фильтра это давление увеличивается и, преодолевая сопротивление пружины 55 19 задания, перемещает поршень 3 вверх, При этом второй радиальный канал, соединенный с сигнальной полостью 9, соединяется с полостью кольцевой проточки 4 и через первый радиальный канал 5 со сливной полостью 6. Давление в сигнальной полости 9падает, и загораетс.я сигнальная лампа.При дальнейшем засорении фильтра давление в подпоршневой полости 10 продолжает расти, поршень 3 перемещается дальше...

Номер патента: 1539553

Опубликовано: 30.01.1990

Авторы: Герштейн, Овчинников

МПК: G01L 19/12

Метки: давления, реле

...датчикам реле давления и сигналиэаторам давления.Цель изобретения " повышение быстродействия,и уменьшение габаритов реле давленияНа чертеже изображено предлагаемоереле давления, общий вид.Реле давления состоит иэ корпуса1, чувствительного элемента - сильФона 2, микровыключателей 3 и 4, отжимных пружин 5, направляющих втулок6, штоков 7 я регулировочных винтов 8,Реле давления работает следующимобразом,Принцип действия реле давленияоснован на уравновешивании силы, создаваемой иа сильфоне от давления контролируемой среды, силой упругой деФормации сильФона. Перемещение днасильФона (при нарушении указанногоравновесия сил) вызывает замыканиеили размыкание контактов микровыключателейНастройка на указанный пределдавления производится вращением...

Номер патента: 1543268

Опубликовано: 15.02.1990

Авторы: Зимарин, Иоффе, Такташова

МПК: G01L 19/12

Метки: давления, реле

...согласнопервичные 5 и включенные встречно вто-,5ричные б обмотки, и якоря 7, жестковывязанного с упругим чувствительнымэлементом, генератор 8 прямоугольныхИмпульсов, состоящий из КБ-триггерас прямым и инверсным выходами,Резисторов Р, и Р , конденсаторов СИ С, диодов О, и 0, компаратор 9,б-триггер 1 О, транзисторные ключи1 1 и 12, делители 13 и 14 напряжения,йа выходе ключей включены нагрузкиКн и КнУстройство работает следующим образом.С прямого вьпсода генератора 8 им,пульсы поступают на первичную обмотЩу 5 трансформаторного преобразователя 2 и на делитель 13, с которого они.Поступают на первый вход компаратора.С инВерсного выхода генератора импульсы поступают на синхронизирующий входЦ-триггера.Напряжение П на выходе...

Номер патента: 1561000

Опубликовано: 30.04.1990

Автор: Равинский

МПК: G01L 19/12

Метки: гидравлическое, давления, реле

...освобождает нажатую кнопку микропереключателя б и происходит его срабатывание. осевым зазором. При изменении давленияу подаваемого под торец плунжера2, происходит перемещение плунжерас толкателем и срабатывание микропереключателя, 1 ил. При падении давления рабочей жид-кости в канале 7 до величины, маньшей усилия пружины, плунжер с толкателем идет вниз до упора в дно внут-ренней расточки корпуса, при этом толкатель вновь нажимает кнопку микропереключателя и происходит его срабатывание. Пробка 9 герметизирует расточку, в которой расположен плунжер. утечки по зазору плунжера выводятся через канал 8 в дренажную систему.Величина усилия пружины регулируется регулировочным винтом 13, который упирается в седло 12 верхнего опорного элемента 9...

Номер патента: 1583772

Опубликовано: 07.08.1990

Авторы: Петроканский, Самоваров

МПК: G01L 19/12

Метки: давления, датчик, кодовый

...только 30 одного из генераторов 7 и 8, с выхода которого буцет сниматься сигнал определенной частоты, Во втором случае к входам обоих генераторов 7 и 8 будут подключены резисторы и, следовательно, с выходов генера тороо будут сниматься два сигнала сфиксированными частотами.Задатчик 11 оременных интервалов периодически выдает три сигнала: импульс сброса делителя 21 и счетчика 23, затем 40 первый прямоугольный импульс на входэлемента 2 И 12 для измерения частоты генератора 7, а после его окончания - второй прямоугольный импульс на вход элемента 2 И 13 для измерения частоты генератора 8 45 (фиг,2), Рассмотрим процесс кодированиядля конкретного случая, когда стрелка 2 занимает среднее положение между герконами 42 и 4 з. В этом положении к...

Номер патента: 1589091

Опубликовано: 30.08.1990

Авторы: Носков, Сергейчев

МПК: G01L 19/12

Метки: давления, реле

...гре дм. В центре изолятора монтируется; юрой электрод 3 в виде стержня. В изоляторе выполнен хотя бы один сквозной канал 4, соединенный с полостью 5 подводящего штуцера 6. На торце изолятора 1 выполнена вогнутая поверхность 7, на которой находится хотя бы одно выходное отверстие 8 канала 4. Между электродом 3 и выходом 8 канала 4 выполнены канавки 9,Крепление датчика осуществляется на , подвижной плите 10 по направляющим 11.При регулировке положения реле его можно возвратно-поступательно перемещать перпендикулярно плоскости жидкости. Клеммы 12 и 13 связаны с регистрирующим устройством 14. Реле работает следующим образом.При возникновении избыточного давления в приемной плоскости 5, через сквозной канал 4 давление передается жидкости в...

Номер патента: 1599686

Опубликовано: 15.10.1990

Автор: Кот

МПК: G01L 19/12

Метки: давления, индикатор, перепада

...плоский торец которого выступает в рабочую каМеру. Обмотка 7 электромагнита подключена к клеммам 8 и 9 источника напряжения через регулируемое сопротивление 10. В цепь обмотки последовательно включен измерительный прибор (амперметр) 11 электромагнитной системы, шкала которого проградуирована в единицах давления. Индикатор посредством штуцеров подключен к источнику контролируемого перепада давления и установлен вертикально. Индикаторный элемент 5 под действием силы тяжести прижат своим сферическим торцом к плоскому торцу сердечника электромагнита,Индикатор давления работает следующим образом.Сопротивлением 10 устанавливают максимальную силу тока в цепи обмотки 7 электромагнита, а следовательно, и максимальное тяговое усилие...

Номер патента: 1599687

Опубликовано: 15.10.1990

Авторы: Манченко, Нечаев, Шпанов

МПК: G01L 19/12

Метки: давления, сигнализатор

...но.Сигнализатор давления работает следующим образом.При отсутствии измеряемого давлениямагнитная жидкость - мембрана 5 расположена внутри кольцевого постоянного магнита 6 и ток в цепях сигнализации не протекает. При увеличении давления измеряемой среды мембрана 5 прогибается и поочередно замыкает цепи сигнализации с соответствующими неподвижными контактами 9, 1 О и 11. При замыкании контакта 11 предельного значения давления, на выходе формирователя 15 возникает импульс напряжения, который поступает на вход счетчика 16. Код с выхода счетчика поступает на вход дешифратора 19, сигнал с выхода которого подклюцает посредством истоцника 13 тока соответствующее калиброванное знацение тока к катушке 14. Создаваемое катушкой 14 магнитное поле...

Номер патента: 1610333

Опубликовано: 30.11.1990

Авторы: Кормилицын, Малышев, Шеманаев

МПК: G01L 19/12, H01H 35/24

Метки: давления, реле

...величины поджатия пружин5 задания осуществляется с помощьюрегулировочных винтов 10. 40Точечные опоры 7, упоры 9, пружины 5 задания и микропереключатели6 расположены по окружности, причемнаиболее рациональное их размещениепо окружности - под углом 120,: 45Для подачи непрерывного пневматического сигнала на основании 3 имеется штуцер 11,Реле давления имеет штуцеры 12 дляподвода давления питания, а в случае,если установлены электропереключатели, в реле давления предусмотреныконтакты для подсоединения внешнихэлектрических цепей,Пружины 5 задания могут быть выполнены одной жесткости и настроены55с помощью регулировочных винтов 10на три различных уровня давлениясрабатывания,Реле давления работает следующим образом.При подаче...

Номер патента: 1621098

Опубликовано: 15.01.1991

Автор: Ходаковский

МПК: G01L 19/12, H01H 35/34

Метки: давления, реле

...упругостисильФона максимальны, т.еР =ск,где Р - упругая сила сильФона,с - жесткость сильфона;х - перемещение штока,и максимальная сила трения упругогоразрезного кольца 11 о стенку внутренней конусной поверхности 8 гильзы6 соответствует максимальному сжатиюупругого кольца при максимальном перемещении штока 3,При подаче контролируемого давления вращением винтов 17 гильза 6 смещается вниз в исходное положение,при этом уменъшается сила сжатия уп.ругого кольца 11, Если при возвращении гильзы б в исходное положение(Фиг,1) реле еще не срабатывает,т.е. шток 3 не нажимает на кнопкумикропереключателя 4, вращением винтов 17 гильза 6 вместе с проставкой5 перемещается вверх к штоку 3 досрабатывания микропереключателя 4.Положение, когда гильза 6 с...

Номер патента: 1629569

Опубликовано: 23.02.1991

Автор: Зиганшин

МПК: E21F 17/18, G01L 19/12

Метки: манометр

...с катодом светодиода, упор 14 и резистор 15 для ограничения величины тока, соединен ный с анодом светодиода. Для удобства замены источник 16 питания расположен снаружи корпуса манометра в герметичной камере. Положительный полюс источника 16 питания через ограничительный резистор 15 соединен со светодиодом 12 и контактом 13 иа индикаторной панели 11, а отрицательный полюс через корпус манометра, трубку 5, гильзу 4 и стрел ку 3 соединен с контактом 7.Манометр работает следующим обра- зоме При изменении давления среды изме" няется положение упругого чувствительного элемента 1 и движение его свободного конца через передаточномножительнын механизм 2 передается на стрелку 3. Когда стрелка 3 достигает соответствующей отметки А (зна-.чение...

Номер патента: 1642290

Опубликовано: 15.04.1991

Автор: Дарчинянц

МПК: G01L 19/12

Метки: газа, давления, нестабильности, сигнализатор

...на ф 2 При этом в основном канале зондовой головки 3синхронно с частотой модуляции осуществляется перемещениеинтерференционной10 картины поля падающей и отраженной отфазового модулятора волн,При настройке измерителя нестабильности давления газа зонд 4 зондовой головки 3 устанавливается в точке линии, в15 которой амплитудна модуляция поля равнанулю. При этом показания индикатора 19.также равны нулю.При изменении давления газа в измеряемом объеме 13 газонаполненного прибора20 например увеличении) относительно номинального значения столб электропроводнойжидкости, контактируемой с электроконтактом 11, перемещается по стеклянной капиллярной трубке 9 от исходного положения25 в сторону объема 12. Длина центральногопроводника 8 (совместно...

Номер патента: 1657990

Опубликовано: 23.06.1991

Автор: Марин

МПК: G01L 19/12

Метки: давления, сигнализатор

...образом,При отсутс твии измеря емог о давления окна 6 находятся вне зоны срабатывания герконов 11, и поэтому действие постоянного магнита 7 надежно шунтируется втулкой-экраном 5. в результате чего контакты всех герконов 11 постоянно разомкнуты.При подаче рабочего давления в приемную полость штуцера 2 и воздействии указанного давления на чувствительный элемент 3. происходит перемещение вдоль оси устройства как гофр чувствительного элемента 3, так и жестко связанного с ним экрана 5 с выполненными на нем окнами 6, При достижении заданной величины давления (например, давления первого уровня) контакты геркона 11 (в данном случае первого) попадают в зону действия магнита 7 и замыкаются, включая электрическую цепь исполнительного механизма...

Номер патента: 1673900

Опубликовано: 30.08.1991

Авторы: Атрушкевич, Сергейчев, Флегонтов

МПК: G01L 19/12

Метки: давления, реле

...выполнены три канала, один из которых расположен по центру, а два другие, периферийные, расположены по обе стороны от него, при этом в торце корпуса в плоскости расположения каналов выполнен паз, отл ича ющийся тем,что,с целью повышения надежности, в нем второй электрод имеет форму стержня и оба электрода расположены в периферийных каналах, а центральный канал выполнен сквозным и соединен с подводящим штуцером, при этом паз выполнен сквозным, а его поверхность имеет выпуклую форму. хность выпуклой формы. Паз 6 находится в плоскости расположения каналов 2-4, Корпус 1 погружен в емкость 19 с электропроводной жидкостью, При подаче давления в Изобретение относится к приборостроению и может быть использовано в устройствах измерения...

Номер патента: 1673901

Опубликовано: 30.08.1991

Авторы: Блудов, Танитовский

МПК: G01L 19/12, G01L 9/14

Метки: давления, датчик, дискретный

...2 кольцевую полость, в которой размещена подвижная втулка 11 из немагнитного материала, несущая герконы. Герконы в теле втулки 11 расположены со смещением относительно друг друга вдоль оси корпуса, например по винтовой линии, Торцовая поверхность втулки расположена между крышкой 12 и дном стакана 10 и связана с регулировочным винтом 13, установленным в крышке. Винт 13 имеет лимб с указателем 14 и фиксатор 15.Датчик работает следующим образом.По каналу 8 подводится более высокое давление. чем в подпоршневую полость 7, По мере повышения давления в надпоршневой полости возникает сила, противодействующая усилию пружины 2, и поршень 3 перемещается вниз, сжимая пружину, При этом магнит 4 смещается относительно герконов 9 и магнитное поле...

Номер патента: 1675707

Опубликовано: 07.09.1991

Авторы: Ханин, Чичеров

МПК: G01L 19/12

Метки: давления, сигнализатор

...Полость 5 снабженаатуцером 8 для подвода измеряемой среды.В полости 4 размещена контактная система,имеющая конусообразный неподвижныйконтакт 9 и подвижный контакт 10, приводимый в движение от мембраны 6 с помощьюступенчатого подвижного толкателя 11, Упругий токопроводящий элемент, выполненный в виде пружины 12,противодействует размыканию контактов 9и 10 и соединяет подвикный контакт 10 сконтактным узлом 13,Электроцепь в сигналиэаторе проходитчерез нижнюю часть,3 корпуса, неподвижный контакт 9, подвижный контакт 10, пружину 12 к контактному узлу 13. Подвикныйтолкатель 11 имеет рабочий заплечик 14,образуемый толкателем 11 и регулировочной втулкой 15. Для обеспечения регулировки порога срабатывания регулировочнаявтулка с помощью...

Номер патента: 1675708

Опубликовано: 07.09.1991

Автор: Умаров

МПК: G01L 19/12

Метки: давления, реле

...настройки, Контакт 10 установлен сзазором 16 относительно профилированной поверхности 5, Использование элемента настройки в виде поворотногостержня 9 контактом 10 и регулируемойвтулки 14, позволя ощей перемещать элемент настройки, дает возможность регистрировать давление поворотом элементанастройки на угол, пропорциональный измеряемому давлению. Чем меньше шагрезьбы втулки, тем точнее можно выставлять регистрируемое давление,Реле давления работает следующим образом.Когда входное давление отсутствует ирегулируемая втулка 14 находится в исходном положении, а поворотная ручка 15 находится в нулевом положении, то зазор 16отсутствует, контак-ы реле замкнуты и регистрируют нулевое давление. Если повернуть ручку 15 элемента настройки на...

Номер патента: 1677542

Опубликовано: 15.09.1991

Авторы: Абасова, Атаджанян, Бадалов, Палий, Полукаров

МПК: G01L 19/12

Метки: давления, реле

...действием пружины 6 начинает опускаться и размыкает контакты 9, отключаястанок-качалку. 1 ил. жидкостью, а полость сильфона 3 - атмосферным воздухом,После включения станка-качалки в системе и, следовательно, на входе в корпус устройства под сильфоном 2 создается давление, величина которого несколько колеблется в зависимости от направления движения плунжера насоса в системе (вверх или вниз), Возникающее давление через клапан 7 передается на поршень 5, перемещая его вверх до фиксации электропроводящего стержня 8 в электрических контактах 9, за счет упругости (жесткости) которых стержень 8 удерживается в них. Обратный переток жидкости в полость сильфона 2 через каналы "в" и "а" исключен, так как при росте давления в полости сильфона 2...
