Индикатор пневматических дискретных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

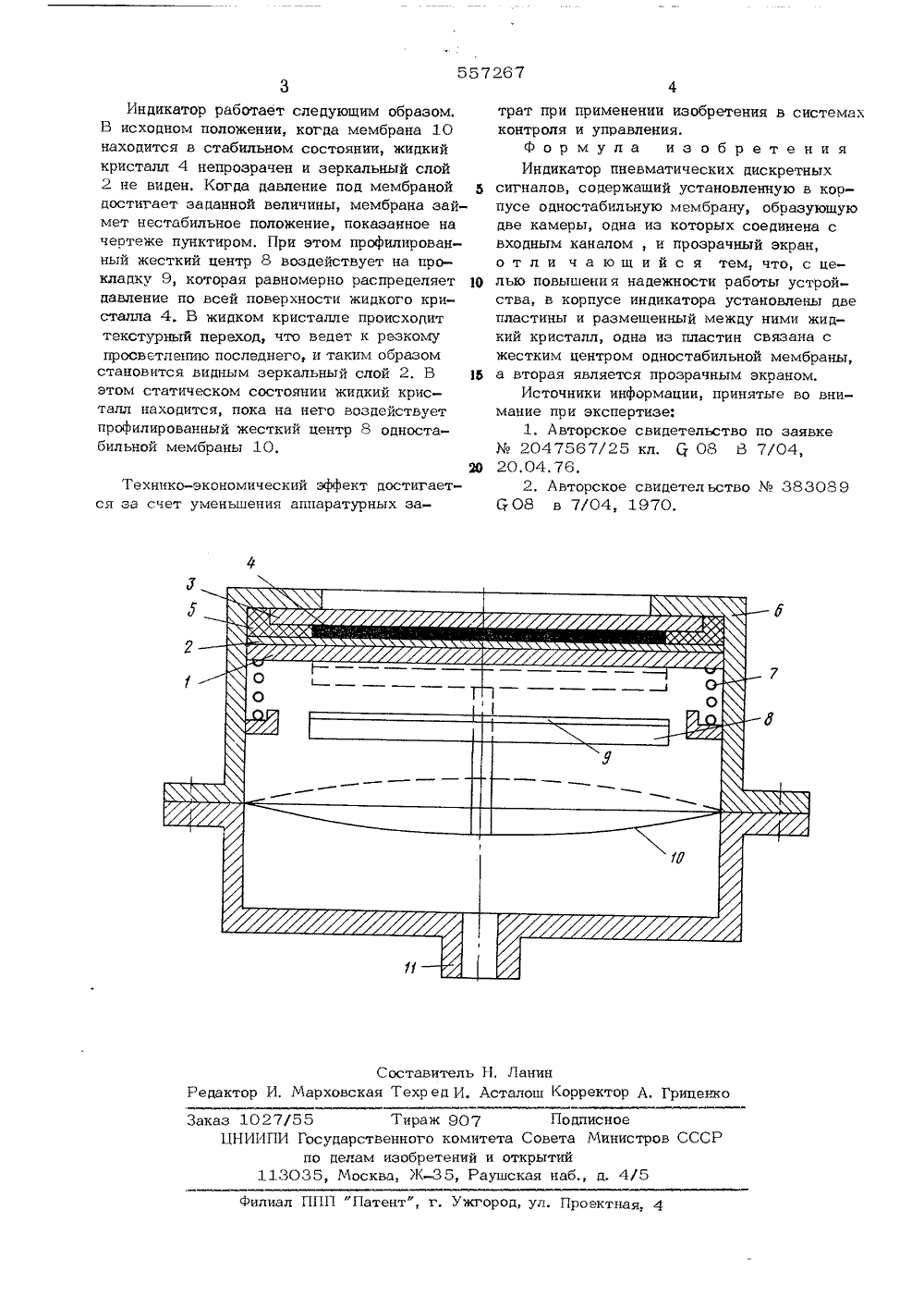

Союз Советских Социалистических Республик(1 ц 557267 ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЬЬСТВУ(45) Дата опубликования описания 20.06.77(5) М, КлР ц 01 Э 5/58 Государственный комитет Совета Министров СССР по делам изобретений и открытий(72) Авторы изобретения Ордена Трудового Красного Знамени институт кристаллографии(71) Заявители им. А. В, Шубникова и Московский ордена Трудового Красного Знаменигорный институт(54) ИНДИКАТОР ПНЕВМАТИЧЕСКИХ ДИСКРЕТНЫХ СИГНАЛОВ Настоящее изобретение относится к средствам пневмоавтоматики, а именно, к индикаторам с применением оптических и пневматчческих средств.Известен пневмоиндикатор на основе жид- Ь кого кристалла с пьезокристаллической пластиной в качестве возбуждающего элемента 11.Недостатком устройства является сложность конструкции из-за наличия пьезокри сталла для преобразования пульсируюшего давления, которое предварительно получается с помощью пневмогенератора, в электрическую энергию для питания жидкокристаллического элемента. 15Известно пневматическое сигнальное устройство, содержащее установленную в корпусе одностабильную мембрану, образуюшую две камеры, одна из которых соединена с входным каналом, и прозрачный экран 12, 20 Индикация в указанном устройстве производится с помошью звукового генератора,Недостатком этого сигнального устройства является отсутствие визуализации пневматического сигнала, что ограничивает его область применения.Цель предложенного изобретения - устранение вышеуказанных недостатков. Поставленная цель достигается тем, что в корпусе индикатора установлены две пластины и размещенный между ними жидкий кристалл, одна из пластин связана с жестким центром одностабильной мембраны , а вторая является прозрачным экраном.На чертеже изображен обший вид индикатора.Пространство между пластиной 1, на верхнюю поверхность которой предварительно наносят зеркальный слой 2, и пластиной 3 заполняют слоем жидкого кристалла 4. Жидкокристаллический элемент, загерметизированный по краям герметиком 5, прижимают к закраинам корпуса 6 пружиной 7. Давление на жидкий кристалл передается посредством профилированного жесткого центра 8 с резиновой прокладкой 9 одностабильной мембраны 10. Мембрана 10 прижата к корпусу 6 крышкой со штуцером 11,Заказ 1027/55 Тираж 907 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патентф, г, Ужгород, ул, Проектная 4 Индикатор работает следующим образом. В исходном положении, когда мембрана 10 находится в стабильном состоянии, жидкий кристалл 4 непрозрачен и зеркальный слой 2 не виден. Когда давление под мембраной 5 достигает заданной величины, мембрана займет нестабильное положение, показанное на чертеже пунктиром. При этом профилированный жесткий центр 8 воздействует на прокладку 9, которая равномерно распределяет 10 давление по всей поверхности жидкого кристалла 4. В жидком кристалле происходит текстурный переход, что ведет к резкому просветлению последнего, и таким образом становится видным зеркальный слой 2, В 15 этом статическом состоянии жидкий кристалл находится, пока на него воздействует профилированный жесткий центр 8 одностабильной мембраны 10,20Технико-экономический эффект достигается за счет уменьшения аппаратурных затрат при применении изобретения в системахконтроля и управления.Формула изобретенияИндикатор пневматических дискретныхсигналов, содержащий установленную в корпусе одностабильную мембрану, образующуюдве камеры, одна из которых соединена свходным каналом, и прозрачный экран,о т л и ч а ю щ и й с я тем, что, с целью повышения надежности работы устройства, в корпусе индикатора установлены двепластины и размещенный между ними жидкий кристалл, одна из пластин связана сжестким центром одностабильной мембраны,а вторая является прозрачным экраном,Источники информации, принятые во внимание при экспертизе:1. Авторское свидетельство по заявкеМо 2047567/25 кл. С 08 В 7/04,20. 04, 76,2. Авторское свидетельство Мо 383089608 в 7/04, 1970,
СмотретьЗаявка
2188728, 10.11.1975
ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ИНСТИТУТ КРИСТАЛЛОГРАФИИ ИМ. А. В. ШУБНИКОВА АН СССР, МОСКОВСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ГОРНЫЙ ИНСТИТУТ
ВИСТИНЬ ЛЕОНАРД КАЗИМИРОВИЧ, ЧИСТЯКОВ ИГОРЬ ГРИГОРЬЕВИЧ, ЭЙГЕНБРОТ ВИКТОР МОИСЕЕВИЧ, МЕСРОПЯН АЛЕКСАНДР НОРАЙРОВИЧ
МПК / Метки
МПК: G01D 5/58
Метки: дискретных, индикатор, пневматических, сигналов
Опубликовано: 05.05.1977
