Номер патента: 1360391

Опубликовано: 10.09.1999

Авторы: Гомзин, Громов, Зильберталь-Глобус, Лавров, Селибер, Яковлев

МПК: G01S 5/12

Метки: радионавигационная

Радионавигационная система, содержащая ведущую станцию, включающую передатчик навигационных сигналов, N ведомых наземных станций (где N 2), каждая из которых состоит из передатчика навигационных сигналов, к пусковому входу которого подключен выход приемника сигналов управления, бортовое приемно-передающее устройство летательных аппаратов, включающее последовательно соединенные приемник навигационных сигналов и блок дешифраторов, блок вычисления и индикации и блок вычитания, отличающаяся тем, что, с целью повышения точности, в ведущую наземную станцию введен приемник сигналов управления, выход которого подключен к пусковому...

Номер патента: 1691175

Опубликовано: 15.11.1991

Автор: Селибер

МПК: B60R 1/064

Метки: вида, дистанционным, заднего, зеркала, крепления, наружного, управлением

...15, закрываемое крышкой 16, прикрепленной к рукоятке 13 винтами (не показаны) через отверстия 17. На поверхности рукоятки 3, прилегающей к крышке 16, имеется углубление 18,в котором помещена защелка 19 с круглымотверстием 20 и продольным отверстием 21,, сквозь которое проходит штифт 22, встав ленный в рукоятку 13. Защелка 19 подпру, жинена пружиной 23, помещенной в прямо угольном углублении 24 в рукоятке 13,На внутреннем конце рычага 10 имеетсяпаз 25, взаимодействующий с защелкой 19.Рычаг 10 заканчивается конусом 26.Устройство работает следующим образом,Поворот зеркала 11 вокруг горизонтальной оси, совпадающей с осью рычага 10,осуществляется вращением рукоятки 13,находящейся внутри салона автомобиля,которая передает усилие через втулку...

Номер патента: 1674025

Опубликовано: 30.08.1991

Авторы: Гаврилов, Панов, Селибер, Червинский

МПК: G01R 33/032

Метки: вращения, магнитооптического, мера, угла

...5 плоскость падения была параллельна гра ням трапеций 1 и 2. Излулчение пересекает грань 3 под прямым углом 3, отражается от зеркала на грани 5 и выходит из стекла через грань 4 также под прямым углом 10 (фиг.З), В случае полярного эффекта Керрамеру ориентируют так, что излучение проникает в нее через грань б (под прямым углом) отражается от зеркала на грани 5 и выходит из стекла также через грань 6 15 (фиг.4). Для измерений в геометрии аффекта Фарадея мера располагается в держателе образца магнитооптической аппаратуры таким образом, чтобы рани трапеций 1 и 2 были перпендикулярны потоку излучения: 20 он пересекает грань трапеций 1, распространяется в стекле и выходит из призмы через грань 2 (фиг.5), На фиг.35 также указано направление...

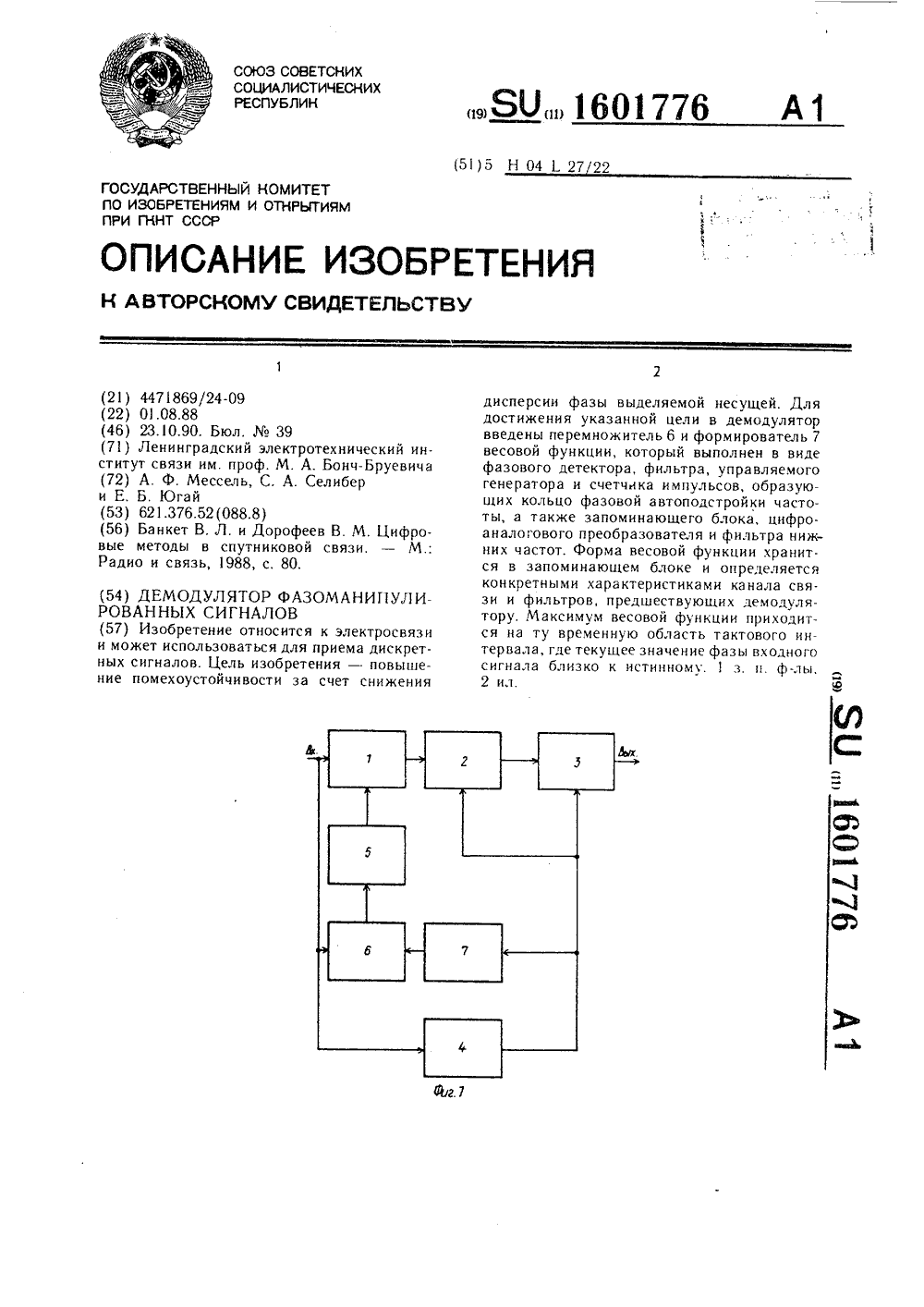

Номер патента: 1601776

Опубликовано: 23.10.1990

Авторы: Мессель, Селибер, Югай

МПК: H04L 27/22

Метки: демодулятор, сигналов, фазоманипулированных

...функции (фиг. 2) вырабатывает периодический неотрицательный сигнал, период которого равен длительности тактового интервала, а максимум находится в той временной области тактового интервала, в которой значение текущей фазы фазоманипулированного сигнала близко к истинному, переданному значению. В состав этого блока входит кольцо фазовой автоподстройки частоты, состоящее из фазового детектора 8, фильтра 9, управляемого генератора 10 и счетчика 11 импульсов, который выполняет также роль формирователя адресных сигналов для работы запоминающего блока 14. При этом для работы фазового детектора используется старший разряд счетчика 14 импульсов, в котором частота повторения импульсов сов 5 10 15 20 25 30 35 40 45 50 падает с тактовой частотой...

Номер патента: 1170415

Опубликовано: 30.07.1985

Авторы: Барабанов, Игнатьев, Нежельский, Селибер, Степаненков, Шнитко

МПК: G03G 15/00

Метки: аппарата, варианты, воспроизведения, ее, масштабом, оптическая, переменным, развертки, ротационного, щелевой, электрофотографического

...к объективу 3, а другой - к держалом и объективом по ходу оптических лучей, и подвижное зеркало, расположенное между объективом и электрофотографическим аппаратом, отличающаяся тем, что, с целью упрощения конструкции, она имеет дополнительное подвижное зеркало, расположенное между объективом и цилиндром, держатель подвижных зеркал, имеющийпривод поворота вокруг оси, перпендикулярной оптической для переменного ввода и вывода подвижного зеркала в оптический тракт, связанный со средством перемещения объектива.5. Система по п. 4. отличающаяся тем, что кинематическая связь держателя зеркал со средством перемещения объектива выполнена в виде шатунной планки, шарнирно связанной с держателями объектива и подвижных зеркал. 2телю 8. На оси 9...

Номер патента: 953580

Опубликовано: 23.08.1982

Авторы: Афанасьев, Подлиск, Селибер, Соколов

МПК: G01R 19/10

Метки: измеритель, напряжений, отношения, переменных

...с сигналам источника 1 опорного постоянного напряжения, усиленного в усили 40 теле 2 опорного сигнала, с выходов сумматоров 4 и 5 сигналы поступают на усилители 6 и 7, с выхода которых сигнал поступает на фильтры, где переменная составляющая сигнала выделяется фильт 45 рами 12 и 13, детектируется детекторами 14 и 15. Затем пропетектированный сигнал поступает на регуляторы усиления 8 и 9, которые устанавливают коэффициенты перепачи усилителей 6 и 7 таким М образрм чтобы на входах детекторов 14 и 15 уровни сигналов поддерживались по-, стоянной величины и равной между собой, при этом коэффициенты передачи усилителей 6 и 7 обратно пропорциональны ьход 5 ным (измеряемым) напряжениям, слеповательно:Ж, = О,й,=со, ( 1) 80 4где Ои О 2 -...

Номер патента: 866490

Опубликовано: 23.09.1981

Авторы: Афанасьев, Подлиск, Селибер, Соколов

МПК: G01R 19/10

Метки: измеритель, напряжений, отношений, переменных

...ЫЫ (12) сравнения соединен с регулирующим входом усилителя 5 (6) через усилитель 13 (14). Выходы детекторов 9 и ЫО соединены соответст венно со входами делителей 4 и 3. Выходы делителей 3 и 4 соединены с входами соответствующих сумматоров Ы и 2.Принцип работы верхнего (узлы Ы, 3, 5, 7, 9, 1 Ы, ЫЗ, Ы 5) и нижнего (узлы 2, 4, 6, 8, ЫО, Ы 2, Ы 4, Ы 6) каналов измерителя одйнаков.Канал (верхний по схеме) измерителя работает следующим образом.Исследуемое входное напряженые О подается на один из входов сумматора 1 и поступает через усилитель 5, фильтр 7, пропускающий переменное напряжение и детектор 9 иа элемент ЫЫ сравнения,где происходит сравнение выпрямленного напряжения О,с опорным постоянным напряжением Ео источника 17. Разностное...

Номер патента: 866489

Опубликовано: 23.09.1981

Авторы: Афанасьев, Подлиск, Селибер, Соколов

МПК: G01R 19/10

Метки: измеритель, напряжений, отношения, переменных

...филь веременных напряжений, детектор и элемент сравнения, к другому входу которо подключен источник опорного напряжения, выход элемента сравнения через ус литель обратной связи подключен к регулирующему входу усилителя, скнхрониза тор, выходы которого подключены к управляющим входам коммутатора, аналогоцифрового преобразователя и вычислителя отношения кодов, введен блок вычитания входы которого подключены к выходам элемента сравнения и источняка опорного напряжения, а выход - ко входу делителя постоянного напряжения.На чертеже приведена структурная схе ма аэмерктела отношений переменных на пряжений.Измеритегв отношения переменных напряжений содержит коммутатор 1 вхос.алых сигналов. Делитель 2 постоянного напряжения, сумматор 3,...

Номер патента: 851110

Опубликовано: 30.07.1981

Авторы: Васильев, Курский, Лощинина, Мельситов, Селибер

МПК: G01J 1/04

Метки: фотоэлектрический, экспонометр

..." с выдвинутым положением Фотоэлемента 5. Устройстводля одновременного перемещения поглотителя света 8 и циферблата 12 со шкалами 13-15 содержит зубчатые рейки 17, 18 и установленную между ними шестеренку 19, нри этом зубчатая рейка 17 связана с циферблатом 12, а зубчатая рейка 18 взаимодействует с пластинчатой пружиной 10, надетой на ось 9 поглотителя света 8. Рейка 17 связана также с кнопкой 20, расположенной на боковой поверхности корпуса 1. Иежду торцом рейки 7 н выступом корпусарасположена дружина 21, обеспечивающая возврат кнопки 20 в исходное положение. Устройстводля перемещения Фотоэлемента 5 перпенднкулярно плоскости окна 2 содержит рычаг 22, соединенный с пластиной 23, расположенной на крышке 3 корпуса 1 под калькулятором 4;...

Номер патента: 742810

Опубликовано: 25.06.1980

Авторы: Афанасьев, Подлиск, Селибер, Соколов

МПК: G01R 19/00

Метки: измеритель, напряжений, отношения, переменных

...схема измерителя отно 111 ений представлена на. чертеже.Измеритель Отношения переменныхнапряжений содержит коилутаторсумматор 2, источник 3 опорного постоянного напряжения, усиля гель 4,Фильтр 5 переменного напряжения, регулятор б, фильтр 7 постоянного напряжения, аналого-цифровой преобразователь 8, Вычислитель 9 отношениякодов, синхронизатор 10,Исследуемые напряжения при помо 1)1 Н КОММУтатора 1 поочеРеднО ПОДключвются к одному из Входов сумматора2, одновременно на другой вход сумматора полее. Ся на)тояжение источника 3 опорного постоянного напряжения, сигнал т)еременного напряженияи постоянное 11 апряженне, объедине 1 ные В сумматоре,., поступают в уси.)титель 4, с Выхода усилителя 4 усиленный сигнал разделяется - переменная...

Номер патента: 735921

Опубликовано: 25.05.1980

Авторы: Алексеев, Ефименко, Селибер, Склярук

МПК: G01D 13/26

Метки: измерительный, прибор, световым, указателем, фотоконтактный

...взаимодействовать только со:вспомогательными светочувствительнымиэлементами 15-18,45На чертежах приняты следующие буквенные обозначения: а - зона трехпозиционного регулирования, Ь - ширина дополнительного светового указателя 26, С - ширина участка дополнительного световогоуказателя 23.Я, Устройство работает следующим образом.Лучи света от осветителя 2 через конденсор 3 и диафрагму 4 попадают на не 55подвижное вспомогательное зеркало 5 отрвжаются от него, проходят через объектив6 и пойадвют на подвижное зеркало 8 измерительного механизма 7, отражаются от 21 4него на шкалу 19 в виде основного световаго указателя 21 с отсчетной риской 22,дополнительного светового й -образногоуказателя 23 и дополнительного...

Номер патента: 735920

Опубликовано: 25.05.1980

Авторы: Алексеев, Ефименко, Селибер, Склярук

МПК: G01D 13/26

Метки: измерительный, прибор, световым, указателем, фотоконтактный

...21 с отсчетной риской 22, служащей для отсчета измеряемой величины по отметкам шкалы 19. Дополнительный световой указатель 23 снабжен двумя рабочими кромк ми, из которых кромка 24 взаимодействует с рабочим светочувствительным элементом 14, а кромка 25 взаимодействует с рабочим светочувствительным элементом 13.Дополнительный световой указатель 26 взаимодействует только с вспомогательными светочувствительными элемен тами 17, 18 и 15, 16.Устройство работает следующим образом. Лучи света от осветителя 2 через конденсор 3 и диафрагму 4 попадают на неподвижное вспомогательное зеркало 5, отражаясь от него, проходят через объектив 6 ипопадаютна подвижное зеркало 8 измерительного механизма 7, отражаясь от него на шкалу 19 в виде...

Номер патента: 684738

Опубликовано: 05.09.1979

Авторы: Голуб, Романовский, Селибер, Соколов, Тоубин

МПК: H03K 13/20

Метки: аналого-цифрового, преобразования

...содержащее источник опорного напряжения, вход которого соединен с пер.вым входом двухпозиционного ключа, второйвход которого соединен с шиной входного сигнала и со входом блока вьщеления напряжения помехи, а выход - со входом интегратора, выходпоследнего через нудь-орган соединен с первымвходом элемента совнадеиия, второй вход которого соединен с выходом генератора импульсовобразцовой частоты, а его оба выхода - с соответствующими входами счетно решающего бло.ка и интегратор помехи.В это устройство введены блок автоматической регулировки постоянной времени иитеграто.ра помехи, блок нуль-органа р триггером сосчетным входом, блох задания минимальноговремени интегрирования, причем вход блока вы.деления напряжения помехи через блок...

Номер патента: 653569

Опубликовано: 25.03.1979

Авторы: Никитин, Подлиск, Селибер

МПК: G01R 19/10

Метки: двух, измеритель, напряжений, отношения, переменных

...в канале делителя и к фильтру 9 выделения сигнала отношений в канале делимого, являющемуся заграждающим Фильтром для вспомогательногосигнала, а также к двум входам дифференциального устройства 10, выход которого через фильтр 11 выделения вспомогательного сигнала и детектор 12вспомогательного сигнала подключен квходу регулятора усиления 6. Выходфильтра 9 выделения сигнала отношения 45через детектор сигнала отношения 13подключен к индикатору отношения 14,.а выход заграждающего Фильтра 8 через детектор 15 напряжения делителяк регулятору усиления 7,50Устройство работает следующим образом.Напряжение делителя Пв через сумматор 2 поступает на вход усилителя 5. Уровень напряжения делителя навыходе усилителя 5 поддерживаетсяпостоянным...

Номер патента: 641346

Опубликовано: 05.01.1979

Авторы: Рвачев, Селибер

МПК: G01R 5/14

Метки: поляризованный, управляющий, электромагнитный, элемент

...прелложенного поляризованного электромагнитного управляющего элемента; на фнг. 2 - проекция воздушного зазора магвнтопровода на цилиндрическую поверхность якоря прн среднем положении якоря; на фнг. 3 -- то же, прн отклоненном положении якоря.Устройство содержит магннтопровод е, разделенный воздушным зазором 2 на две симметричные половины, якорь 3, закреп64346 формула изобретения Составителв Т. ВеремейкинаТехред О, Лугован КорректорТнраа "96 ПодписноеГосударственного комитета СССРдеЛам нзебретеннй и открытийосква, Ж, Раушская нао., д,Патент, г, уагорд уа Прое Редактор Б: ФедотовЗакан 7509/39ОНИИП3035,равченк 1 илиад45ктнан, 4 ленный на оси 4, управляющие катушки 5, два постоянных магнита 6.Между полюсными наконечниками магнитопровода 1...

Номер патента: 609957

Опубликовано: 05.06.1978

Авторы: Ефименко, Селибер, Склярук

МПК: G01D 13/26

Метки: измерительный, прибор, световым, указателем, фотоконтактный

...указатель 23выполнен симметричным относительно отсчетной риски 22 основного светового указателя 21 и взаимодействует со вспомогательными светочувствительными элементами 15-18, Дополнительные световые указатели 24 и 25 кромками 26 и 27 взаимодействуют с рабочими светочувствительными элементами 13 и 14 соответственно.Прибор работает следующим образом.Лучи света от лампы 2 через коиденсор 3, прорези диафрагмы 4 попадают на непод щ вижное вспомогательное зеркало 5, отража ясь от него, проходит через объектив 6, падают на подвижное зеркало 8 измерительном го механизма 7 и отражаются от него на шкалу 19 в виде основного светового ука- ц зателя 21 с отсчетной риской 22 и дополнительных световых указателей 23-25.Когда основной световой...

Номер патента: 564528

Опубликовано: 05.07.1977

Авторы: Ефименко, Селибер, Склярчук

МПК: G01D 13/26

Метки: измериьельный, прибор, световым, указателем, фотоконтактный

...упруих лент 10, на которых укреплены светочувствительные элементы. 11 и 12 соединенные параллель но, и шкалу 13. Шкала имеет полупрозрачный участок 14, на котором образуется основной световой указатель 15 с отсчетной риской 16 и дополнительные световые указатели 17 с кромками 18, взаимодействующими с элементами 11 и 12. Один из светочувствительных элементов 11 смещен относительно других 12.Прибор работает следующим образом.Лучи света от осветителя 2 через кон. денсатор 3, диафрагму 4 с прорезями по.падают на неподвижное зеркало 5, отражаются от него и проходят через объектив 6, попадают на подвижное зеркало 8 измерительного механизма 7, отражаются от. него на шкалу 13 в виде основного светового указателя 15 с отсчетной риекой...

Номер патента: 531097

Опубликовано: 05.10.1976

Авторы: Гладков, Рудницкий, Селибер, Соколов

МПК: G01R 27/02

Метки: активного, динейного, напряжение, постоянное, преобразования, сопротивления

...7, блок памяти8 и ключ 9. Управляющие входы ключей 2, 7 и 9 подключены к выходам блока коммутации 10, Вход обратной связи усилителя 3 связан с его первым выходом через измеряемый резистор 11, со вторым выхо.дом - через образцовый резистор 12 и со вторым входом усилителя 4 - непосредственно,Устройство работает следующим образом.Процесс преобразования можно разбить на два 20такта. Во время первого такта ключи 2 и 9 разомкнуты. а ключ 7 замкнут, т.е. блок гамяти 8 подключен к выходу усилителя 4 и осуществляет запоминание его входного напряжения Ц обусловленного аддитивной погрешностью преобразовате- Жля. Во время второго такта ключ 7 размыкается, аключи 2 и 9 замыкаются. При замыкании ключа 2ток и соответственно напряжение на...

Номер патента: 513317

Опубликовано: 05.05.1976

Авторы: Ефименко, Селибер, Склярук

МПК: G01R 13/38

Метки: измерительный, прибор, световым, указателем, фотоконтактный

...ствительным элементом 11 и первым вспомогательным светочувствительным элементом 13, благодаря тому, что они смещеныдруг относительно друга в нвпрввлещи,перпендикулярном направлению перемещения00 световыхукаэателей 23, 25, 26, на расстояние 8, превышающее линейный размер Ссветочувствительного элемента в йвпрввленни смешения, равно рвс.;тоянию междукромками 29, 30 дополнительных световыхуменьшить количество светочувствительныхэлементов. изобретения ФормулаМ 3эувтся основной световой указатель 23 с отсчетной ряской 24 и дополнительные световые указатели 25, 26 с рабочими кром ами 27, 28, взаимодействующими с рабо чимисветочувствительными элементами, и .кромками 29, 30, Рабочие светочувс витель ыые элементы 1 1 и 1 2 смещены...

Номер патента: 395803

Опубликовано: 01.01.1973

Авторы: Копачев, Лапин, Малинин, Мартыненко, Селибер, Якубов

МПК: G05B 11/06

Метки: следящая, фотоэлектрическая

...подключенного через замыкающий магнитоуправляемый концевой выключатель 20 между минусом питания и базой транзистора 32, аветочувствительного элемента 14, под,ключенного между плюсом питания,и базой транзистора 32, магнитоуправляемого концевого выключателя 19, подключенного параллельно светочувствительному элементу 14, и замыкающего контакта 35 электромеханического реле 33, подключенного параллельно замыкающему концевому выключателю 20.Фотоэлектрическая следящая система работает следующим образом.В исходном положении все контакты разомкнуты. Мостовая схема датчика рассогласования 16 настроена таким образом, что равновесие наступает при освещении перемещающимися световым лучом 15 половины фоточувствительного слоя светочувствительного...

Номер патента: 328337

Опубликовано: 01.01.1972

Авторы: Алексеев, Завод, Преловский, Селибер, Ткаченко

МПК: G01D 13/00

Метки: измерительный, прибор, световыл, указателем

...упругие ленты, размещенные в направляющих с возможностью перемещения, и токопроводы, соединяющие светочувствительные элементы с внешней схемой, причем светочувствительные элементы размещены непосредственно на упругих лентах, а токопроводы, выполненные, например, в виде проволок или полосок фольги, укреплены по длине лент,Устройство, согласно данному изобретеншо, представляет собой, развитие и дальнейшее усовершенствование измерительного прибора со световым указателем (авт, св. Ме 288326) и отличается тем, что в нем шкала снабжена расположенным по ее длине прозрачным участком, а за светофильтрами против указанного участка установлена рассеивающая свет шторка.На фиг. 1 схематически изображен измерительный прибор со световым указателем,...

Номер патента: 318820

Опубликовано: 01.01.1971

Авторы: Андреев, Голубев, Грамматик, Леокумович, Розенбаум, Селибер

МПК: G01D 15/14, G01R 1/08

Метки: измерительный, прибор, световым, указателем

...12, конденсатора 13, диапозитива 14 иобъектива 15. Каждый диапозитив представляет собой прозрачный фотоснимок определенной шкалы (или нескольких шкал) с условным изображением 1 б контролируемого объекта.Коммутация пределов измерения (измеряемых параметров) и осветительных ламп 12 проекторов 11 осуществляется переключателем 17.На фиг, 1 представлен вариант выполнения прибора с трехплатным переключателем, причем каждая плата имеет одно направление и три положения. Переключатель 17 содержит жестко связанные между собой и расположенные на общей оси 18 подвижные контакты 9.За пределы корпуса прибора вынесена закрепленная на той же оси 18 ручка 20 переключателя. К переключателю 17 подведены выводы от осветительных ламп 12 и добавочных...

Номер патента: 310283

Опубликовано: 01.01.1971

Авторы: Каплин, Митников, Селибер

МПК: G01R 5/04, G08C 19/16

Метки: автокомпенсационного, приемник, телеметрического, устройства

...ть между это ой в рамке 1013 усилителя. С ссогласования в ненни измеряемо ение подвижн ифференциальн я э. л. с, Разно. с., инлуктпруе вхолные клеммь ителя сигнал,рПри изменяется,положи на выходе лра появляетсэ, л. с. и э. лподается навыхода усил Устройство солержит первичный нрибопреобразователем 1 в виле лиффереициал Известны приемники,нове ферролинамическогосодержащие усилитель,ттодхлючен реверсивный,д го трансформатора с пеми 3 и 3" обмотками и рком 4.Приемник содержит лвухэлементный ферролинамический механизм 5, состоящий измагнитопроволов б и 7, обмоток возбуждения8 и 9, полвижной части в,виле рамок 10 и 11,нахолящихся,на олной оси, и усилитель 12.Контур, в состав которого входят рамки 10 и обмотки 3 и 3", полключен к вхолным...

Номер патента: 304438

Опубликовано: 01.01.1971

Авторы: Лапин, Селибер, Шевченко, Якубов

МПК: G01D 5/26

Метки: измерителбнб1й, приборсо, световб1, фотоконтактный

...б, диафрагму 7, вспомогательное зеркало 8 и объектив 9. В передней части корпуса размещена шкала 10 с матовым экраном 11. На шкалу проектируется световой указатель.В корпусе прибора установлен оптический элемент (например, зеркало) 12, расположенный в пучке лучей основного светового указателя, а в стенке корпуса прибора, перпендикулярной шкале, предусмотрено окно 18.К прибору присоединен самописец 14, В корпусе 15 самописца, снабженном спереди застекленным окном 1 б, помещен следящий механизм 17, управляемый светочувствительным элементом 18 и приводящий в движение перо 19. В корпусе размещен также лентопротяжный механизм, содержащий тянущий барабан 20, сматывающий 21, приемный 22 и вспомогательные ролики 28 и 24, с помощью...

Номер патента: 290327

Опубликовано: 01.01.1971

Авторы: Быстров, Поль, Селибер

МПК: C04B 35/26

Метки: материал, ферритовый

...что ионы Мп+3 вызывают сильные тетраэдрические искажения кристаллической решетки, При некоторой температуре Тфф зависящей от состава, происходит структурный переход и изменяется симметрия магнитных подрешеток (в ортоферритах магнитные подрешетки совпадают с кристаллографическими). В результате этого кристалл, который при низких температурах был антиферромагнитным и не обладал спонтанной намагниченностью, становится слабо ферромагнитным с величиной спонтанной намагниченности до 1 гс слтз/г. Температура Кюри при этом сохраняет высокое значение. Таким образом, по лучают не только малую намагниченность насыщения при высокой точке Кюри, что требуется для длинноволновых СВЧ-устройств, но и спонтанную намагниченность в любой заданной...

Номер патента: 288326

Опубликовано: 01.01.1970

Авторы: Алексеев, Селибер, Усманов

МПК: G01D 13/20, G01R 5/02

Метки: измерителбный, прибор, световб1м, указателем

...элементом 10. Для передвижения ленты предусмотрено лентопротяжное устройство, содержащее зубчатое колесо 11, а для предотвращения поперечного смещения ленты - направляющая 12. Лента изгибается и с помощью хомутика 13 крепится к изоляционной пластине 14, неподвижной относительно корпуса прибора.Упругая лента 9 снабжена токопроводами 15, например в виде полосок металлической фольги, расположенных изолированно друг от друга по длине ленты внутрц цсс илп на ее поверхности и электрически соединенных с выводами светочувствительного элемента 10, Лента имеет перфорацию 1 б для сцепления с зубчатым колесом 11 и прозрачный цветной288326 Иад. ЛЪ 26 одписн Типография, пр. Сапунова,участок 17 для сигнализации о выходе измеряемой величины за...

Номер патента: 286261

Опубликовано: 01.01.1970

Автор: Селибер

МПК: G01D 13/20, G01R 5/02

Метки: измерительный, многоканальный, прибор, световыми, указателями, щитовой

...подвижную часть с зеркалом 3.Оптическая система состоит из лампы накаливания 4, конденсоров 5, диафрагм б, объективов 7 и вспомогательных зеркал 8 и 9, В пеней части корпуса размещен матовый эк 10, на котором деления шкалы нанесеныиде длинных линий. Зеркала 9 и измерительные механизмы 2 расположены таким образом, что оси мнимых изображений измерительных механизмов лежат на одной прямой.Прибор работает следующим образом.Свет от лампы 4 с помощью конденсоров 5 через вспомогательные зеркала 8 фокусируется на зеркалах 8 гальванометров 2. Изображение диафрагм б проецируется с по. мощью объективов 7 через вспомогательные зеркала 9 на экран-шкалу 10 в виде световых указателей 11. При повороте подвижных частей измерительных механизмов под...

Номер патента: 286260

Опубликовано: 01.01.1970

Авторы: Дамский, Селибер

МПК: G01D 13/20, G01R 5/02

Метки: прибор, профильный, световым, указателем, щитовой, электроизмерительный

...уменьшить высоту прибора и уменьшитьмомент инерции подвижной части посредствомприближения зеркала к оси вращения. 20На фиг. 1 схематически изображен профильный прибор со световым указателем и магнитоэлектрическим измерительным механизмомс внутрирамочным магнитом; на фиг. 2 приведен вариант магнитоэлектрического механизма с внутрирамочным сердечником; нафиг, 3 - вариант униполярного магнитоэлектрического механизма; на фиг, 4 - приведенодноэлементный униполярный ферродинамический измерительный механизм; на фиг. 5 - 30 двухэлементный ферродинамический измерительный механизм. Магнитоэлектрический механизм включает постоянный магнит 1, магнитопровод 2 и подвижную рамку т, к которой с помощью держателей 4 прикреплено зеркало...

Номер патента: 261725

Опубликовано: 01.01.1970

Авторы: Алексеев, Селибер, Ткаченко

МПК: G01D 13/26

Метки: измерительный, прибор, световым, указателем, фотоконтактный

...д (фиг. 2), рабочие кромки 18, 19 дополнительчых указателей 12 и 13 смещены относительно указывающей риски 20 основного указателя 11 в сторо. ну расположения цепочек светочувствительных элементов 14 - 17 на р а сстоян не х (фиг, 1) .Это достигается соответствующим смещением рабочих кромок 18, 19 отверстий 21, 22 относительно указываю 1 цей риски 20 отверстия 23 диафрагмы 4 (фиг. 2).Для регулирования порога срабатывания предусмотрены зубчагые барабаны 24, 25, которые передвигают в направлении шкалы упругие ленты 2 б, 27 с укрепленными на них светочувствительными элементами 14 - 17.Вращение барабана производит оператор любым известным способом без вскрытия прибора, Соединенные параллельно светочувствительные элементы подключены к...

Номер патента: 249466

Опубликовано: 01.01.1969

Авторы: Берниковский, Гуральник, Селибер

МПК: G01D 11/12, G01R 1/14, G01R 5/02 ...

Метки: 249466

...цилиндрической рамки 4 на цилиндрических растяжках б погружена в успокаивающую окидкость до номинального уровня, Гальванометр снабжен дополнительным цилиндрическим резервуаром б, заполненным той же жидкостью. Резервуар б концентричен с резервуаром 1 и соединен с ним. Объем резервуара б выбран из условия компенсации температурных изменений вязкости жидкости изменением ее уровня в резервуаре 1. Диаметр резервуара б в несколько раз превышает внутренний диаметр резервуара 1 (в пределах от 2 до 10 раз). При этом удается получить приемлемые для большинства случаев размеры дополнительного резервуара и, соответственно, приемлемые длину и поперечные размеры прибора.Оптимальная высота дополнительного резервуара йдля конструкции, изображенной на...
